Besiktningsrapport
8.7
Installation genom
Solinnovation
Datum
15 februari 2023
Ort
Vinninga, Västra Götalands län
Kontakter
Fastsäkring av produkt
DC Genomföringar
Avstånd
90% godkända
10% ej godkända
Om installationen
Växelriktare
Huawei: SUN2000-(3KTL-10KTL)-M1
Batteri
Huawei: LUNA2000-5-15-S0
Installerad av Solinnovation som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
1/1
Avtal
Batteri
Anmärkningar
2/14

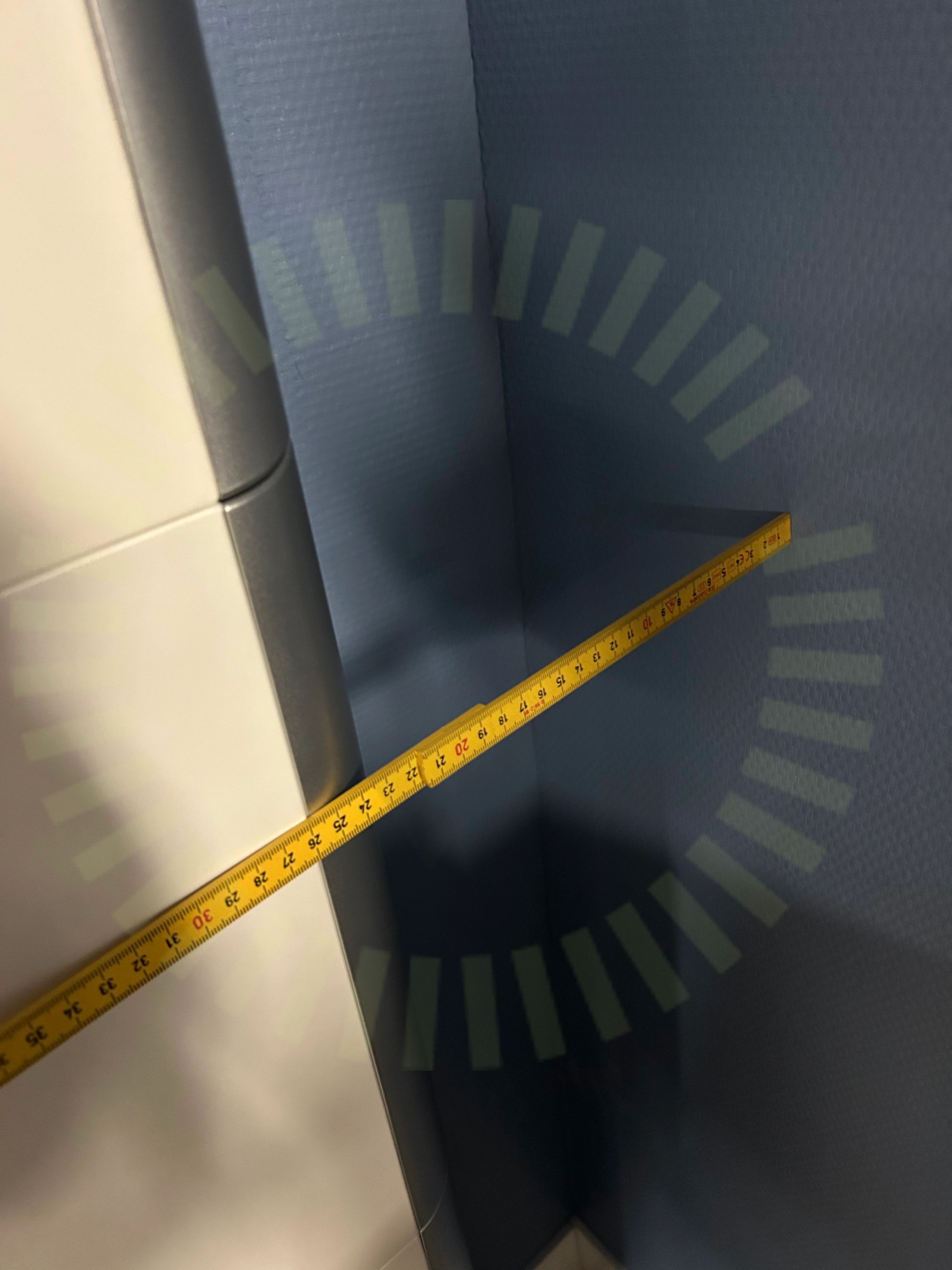

2.1 Avstånd
Inte godkänd
Placering av batteri stämmer inte överens med tillverkarens anvisningar. Enligt Huawei skall det vara minst 300mm från chassit till närliggande vägg.
Tillverkarens montageanvisningar

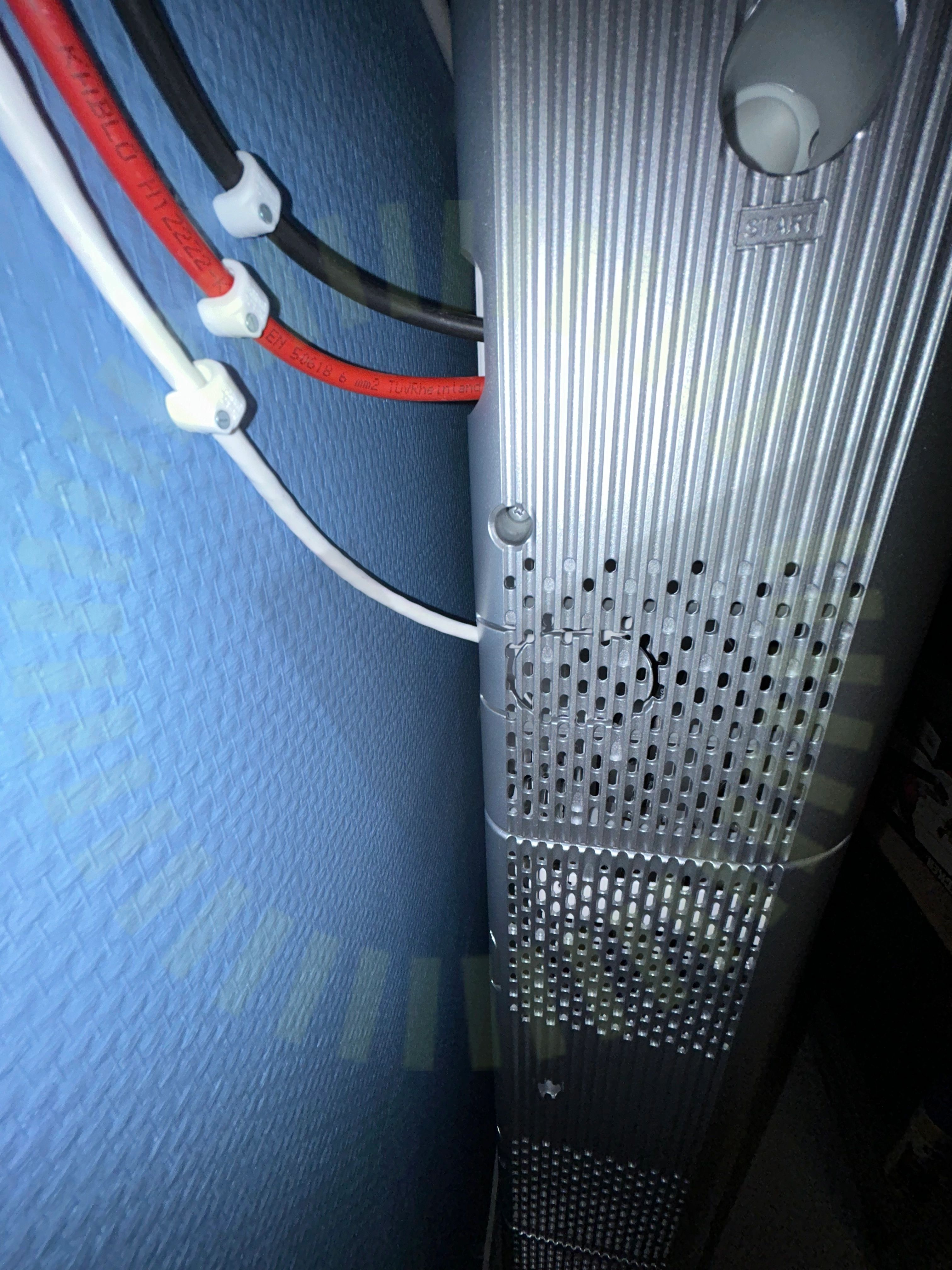

2.2 Fastsäkring av produkt
Inte godkänd
Förankring i vägg saknas på ena sidan av batteriet.
Tillverkarens montageanvisningar
Godkända kontrollpunkter
12/14
Avstånd till växelriktare
Batteri PE
Infästning
Internet
Kabel
Kontakter
Rakt stående
Skador
Smart Power Sensor
Temperatur
Utrymme
Väderskydd
Varselmärkning
Anmärkningar
1/4
3.1 Varning för likspänning
Inte godkänd
Dekal för varning likspänning, går ej att frånkoppla saknas.
SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6
Godkända kontrollpunkter
3/4
Informering av solceller
Tillförlitligt fäst
Varning för backspänning
Växelriktare
Anmärkningar
2/29

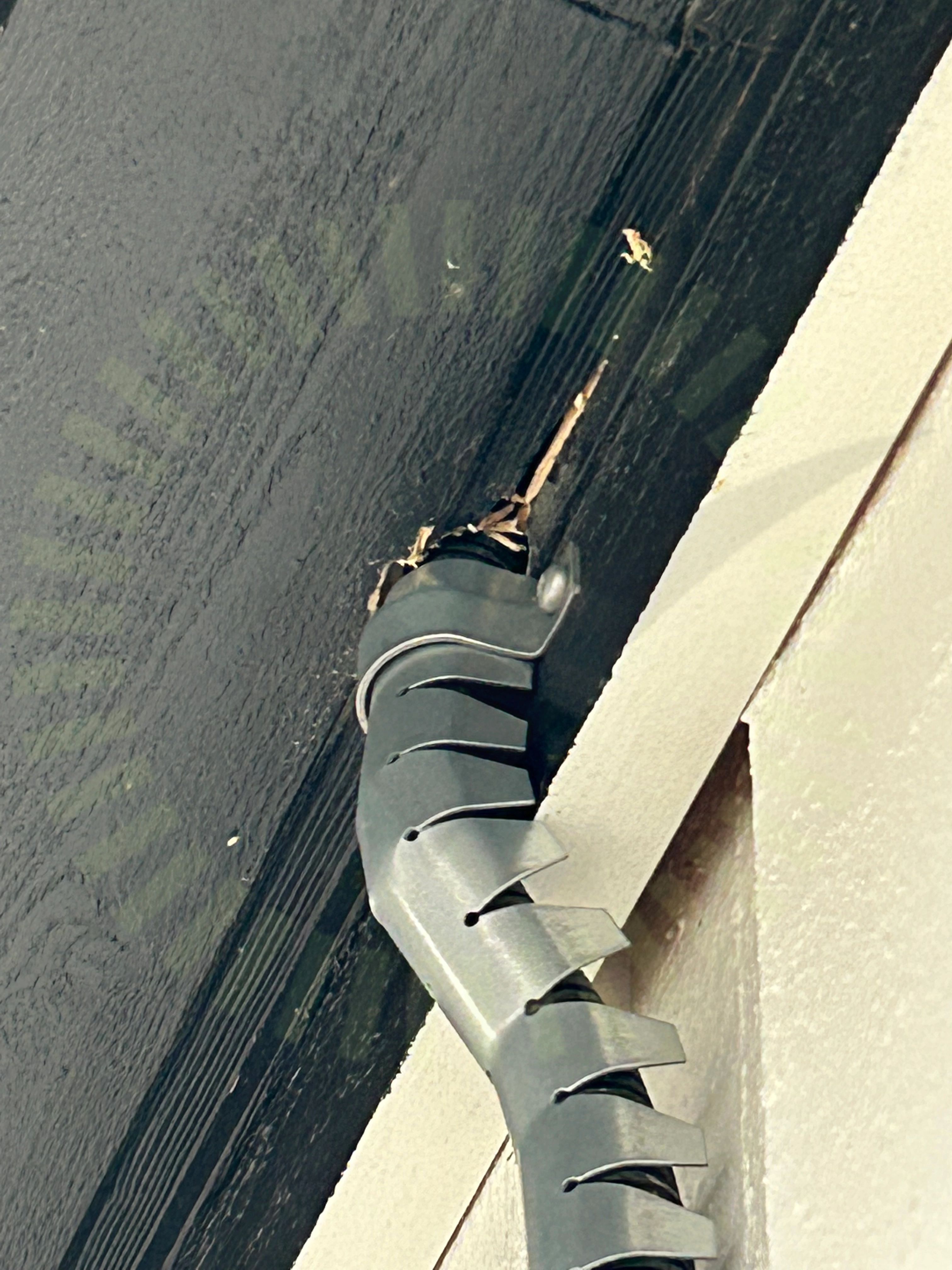

4.1 DC Genomföringar
Inte godkänd
Tätning saknas vid genomföring i takfot av DC-kablage
SS 436 40 00 (527.2.1)
4.2 Kontakter
Inte godkänd
Kontakterna är inte åtdragna tillräckligt enligt tillverkarens anvisningar.
Huawei User Manual Issue 04 (2021-08-10), Sida 42
Godkända kontrollpunkter
27/29
AC Anslutning
AC Böjradie
AC Förläggning
AC Genomföringar
AC kabel skarp kant
AC Skador på kabel
Avstånd
Avstånd till hav
Brännbart underlag
DC Förläggning
DC Kablage egenskaper
DC Skador på kabel
DC Yttre påverkan
Fastsäkring av produkt
Huvudsäkring
Infästning
Internet
Kabel
Ledare fastspända
Märkning
Mätprotokoll DC
PE Chassi
Skador
Strängschema
Säkring
Ventilation
Vinkel
