Besiktningsrapport
8.8
Installation genom
Solsystem Sverige AB
Datum
8 september 2023
Ort
Frillesås, Hallands län
Säkringsdimension
Fästens placering
Kontaktdon
+ 3
91% godkända
9% ej godkända
Om installationen
Paneler
DMEGC: DM(XXX)M10-54HBB/-V
Montagesystem
Schletter: Rapid Roof Hooks
Växelriktare
SAJ: R5 3-20K-T2
Tillbehör
Undercentral
Installerad av Solsystem Sverige AB som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Tak 1, DMEGC: DM(XXX)M10-54HBB/-V
Anmärkningar
2/16

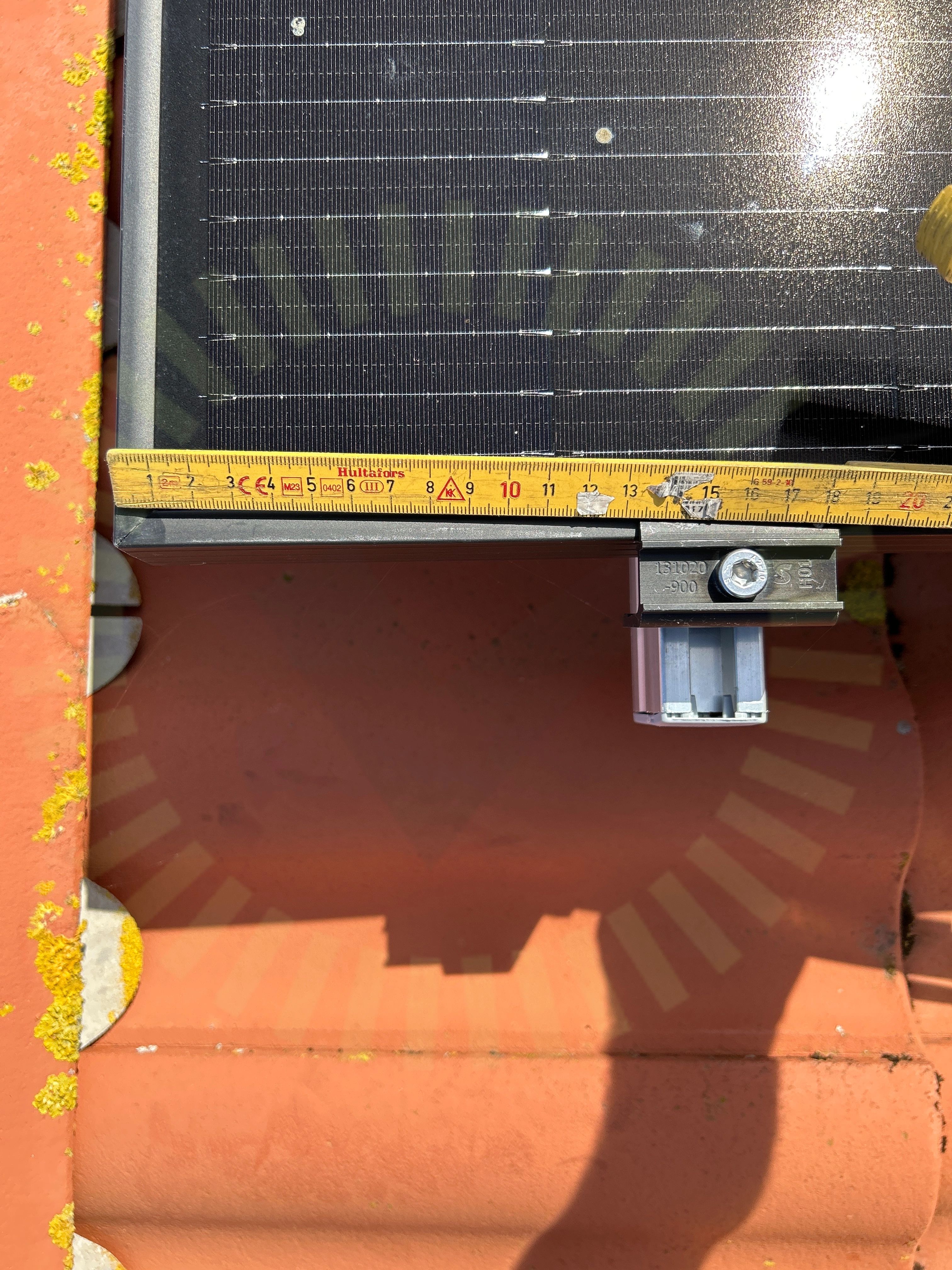

2.1 Fästens placering
Inte godkänd
Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

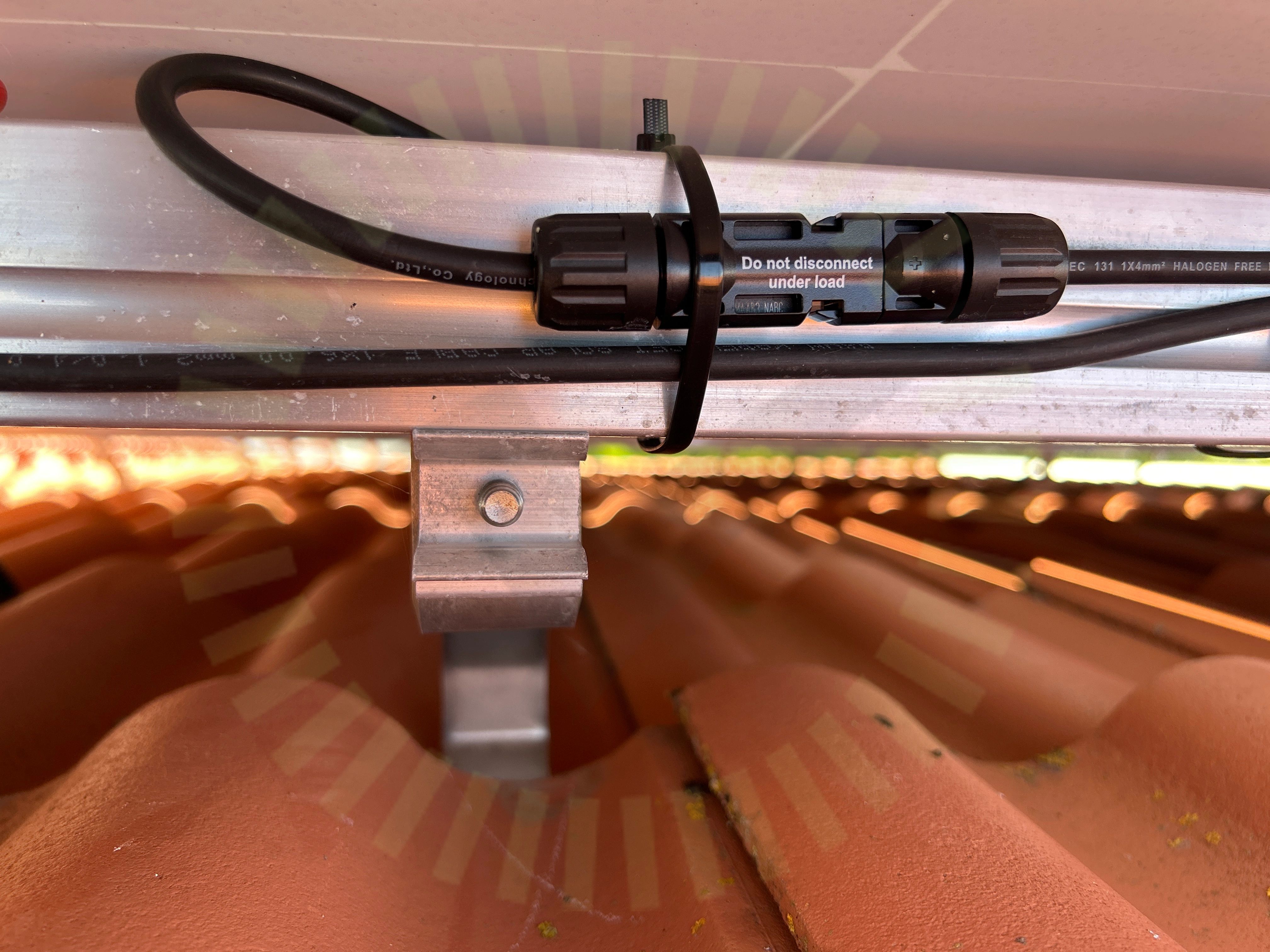

2.2 Kontaktdon
Inte godkänd
Buntband får inte placeras över kontaktdonens hölje.
Godkända kontrollpunkter
13/16
Ej tillgängligt vid besiktning
1/16
Tak 1, Schletter: Rapid Roof Hooks
Anmärkningar
5/24

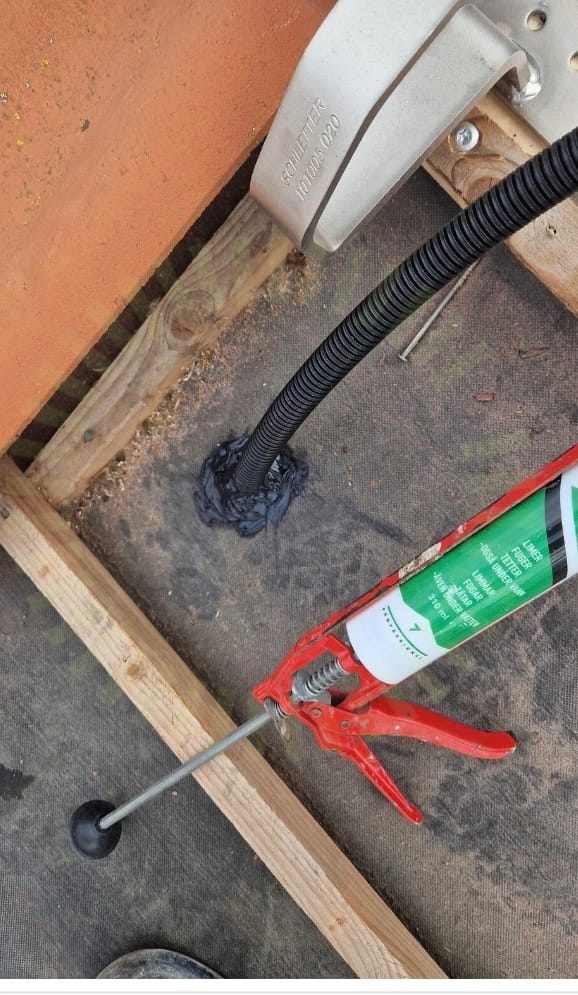

3.1 Takgenomföring
Inte godkänd
Takgenomföring är inte fackmässigt utförd. Bild från egenkontroll.

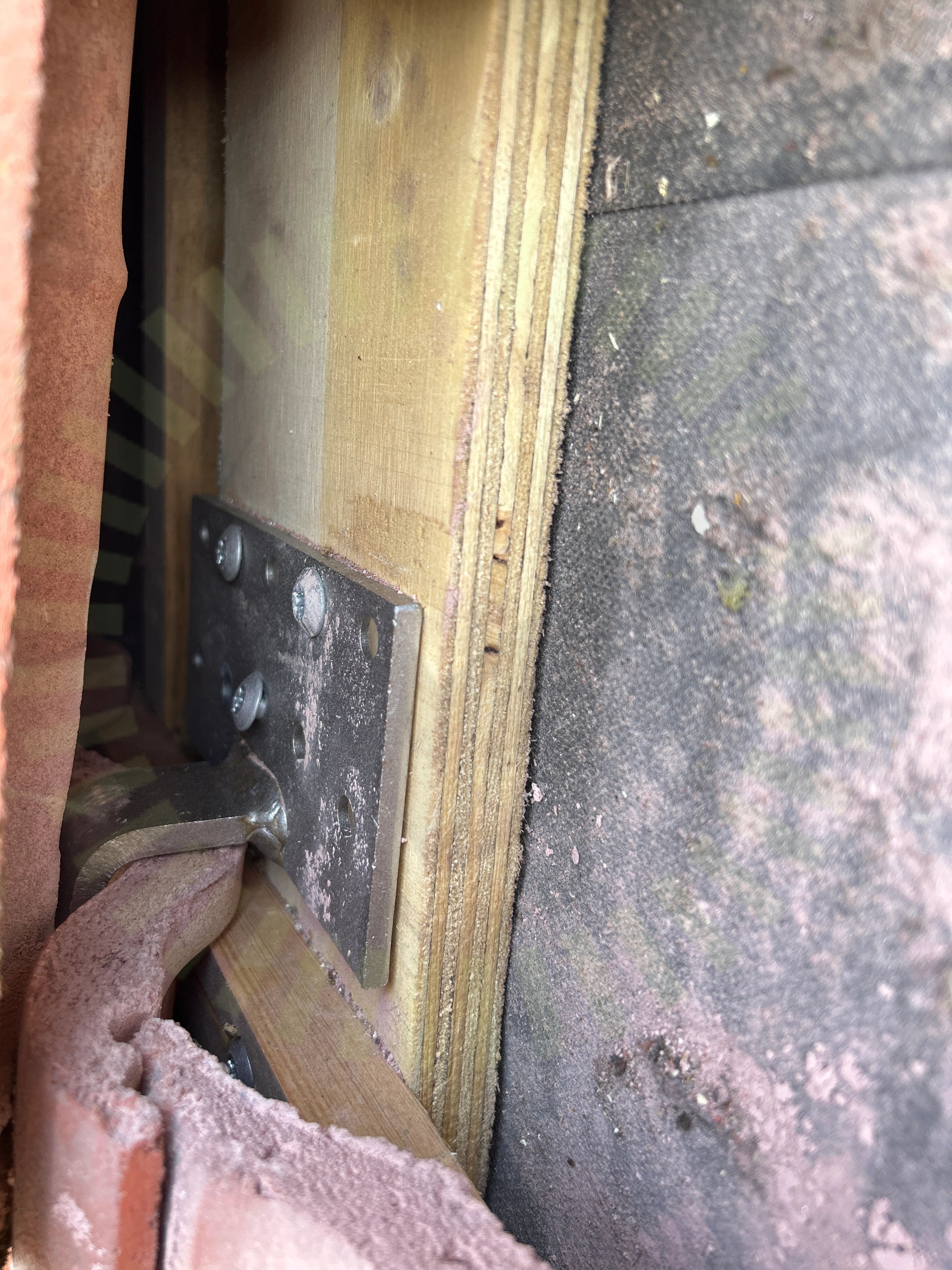

3.2 Råspontsinfästning
Inte godkänd
Infästning i råspont ej tillåtet av schletter. Alla infästningar ska följa lastberäkningens anvisningar. Skruvarnas huvud ligger inte korrekt mot basplattan.
3.3 Skenornas överhäng
Inte godkänd
Lastberäkning saknas vid besiktning. Underlag att kontrollera överhäng mot är inte tillgängligt.
3.4 Snö- och Vindlastberäkning
Inte godkänd
Lastberäkning saknas vid besiktning.
3.5 Takkrokarnas CC
Inte godkänd
Lastberäkning saknas vid besiktning. Underlag att kontrollera CC mått mot är inte tillgängligt.
Godkända kontrollpunkter
19/24
Undercentral
Godkända kontrollpunkter
7/7
Varselmärkning
Anmärkningar
1/5

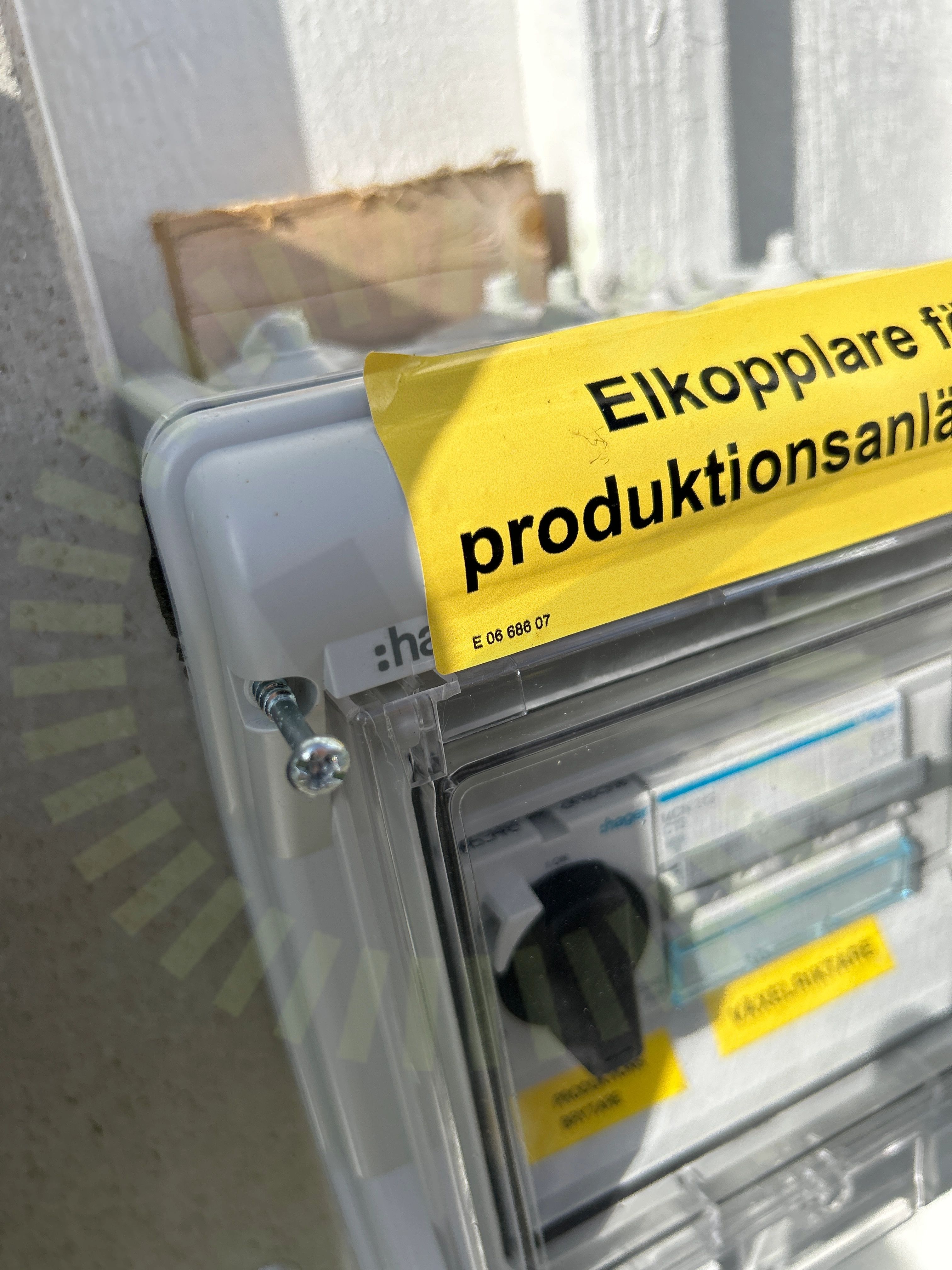

5.1 Tillförlitligt fäst
Inte godkänd
Skyltning ska ha god beständighet med hänsyn till omgivande miljö och placering och vara fäst på ett betryggande sätt.
Godkända kontrollpunkter
4/5
Växelriktare
Anmärkningar
2/33

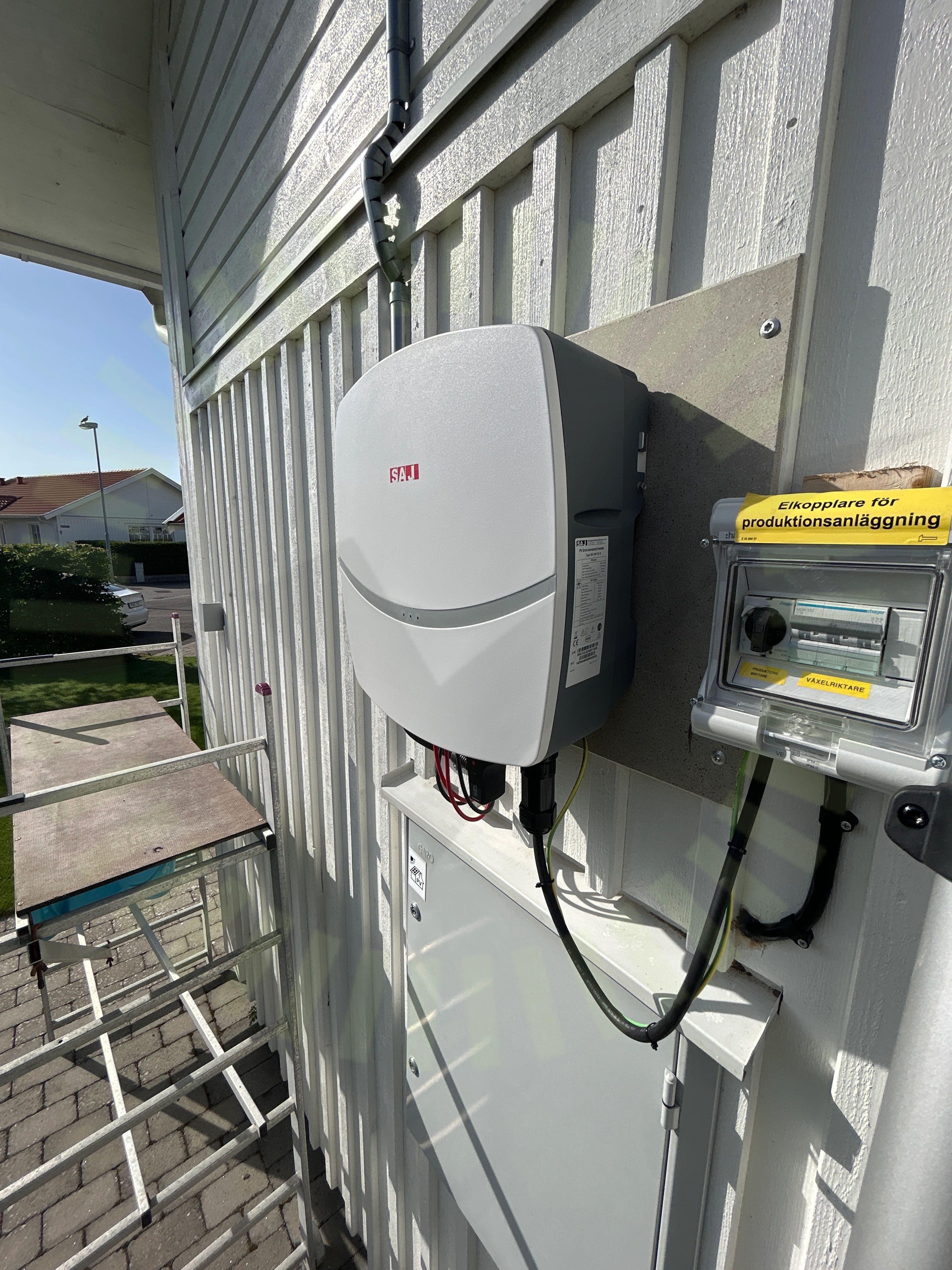

6.1 Väderskydd
Rekommendation
Tillverkaren rekommenderar inte att växelriktaren placeras i direkt solljus.
6.2 Säkringsdimension
Inte godkänd
Säkring ej korrekt dimensionerad. Underlag för dynamisk eller statisk begränsning saknas.
