Besiktningsrapport

8.2

Installation genom

Soldags

Datum

14 februari 2024

Ort

Dalby, Skåne län

Fästens placering

Böjradie kablage

Föremål mot bakstycke

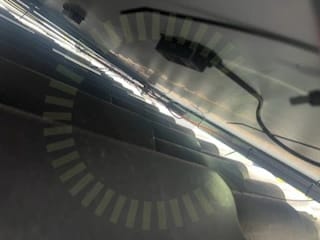

+ 4

90% godkända10% ej godkända

Om installationen

PanelerLuxor: EcoLine M108

MontagesystemK2: SingleRail: SingleHook 1.1

VäxelriktareSolis: S5-GR3P(3-20)K

TillbehörSäkerhetsbrytare AC

TillbehörUndercentral

Installerad av Soldags som har ett högt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, K2: SingleRail: SingleHook 1.1

Anmärkningar

4/25

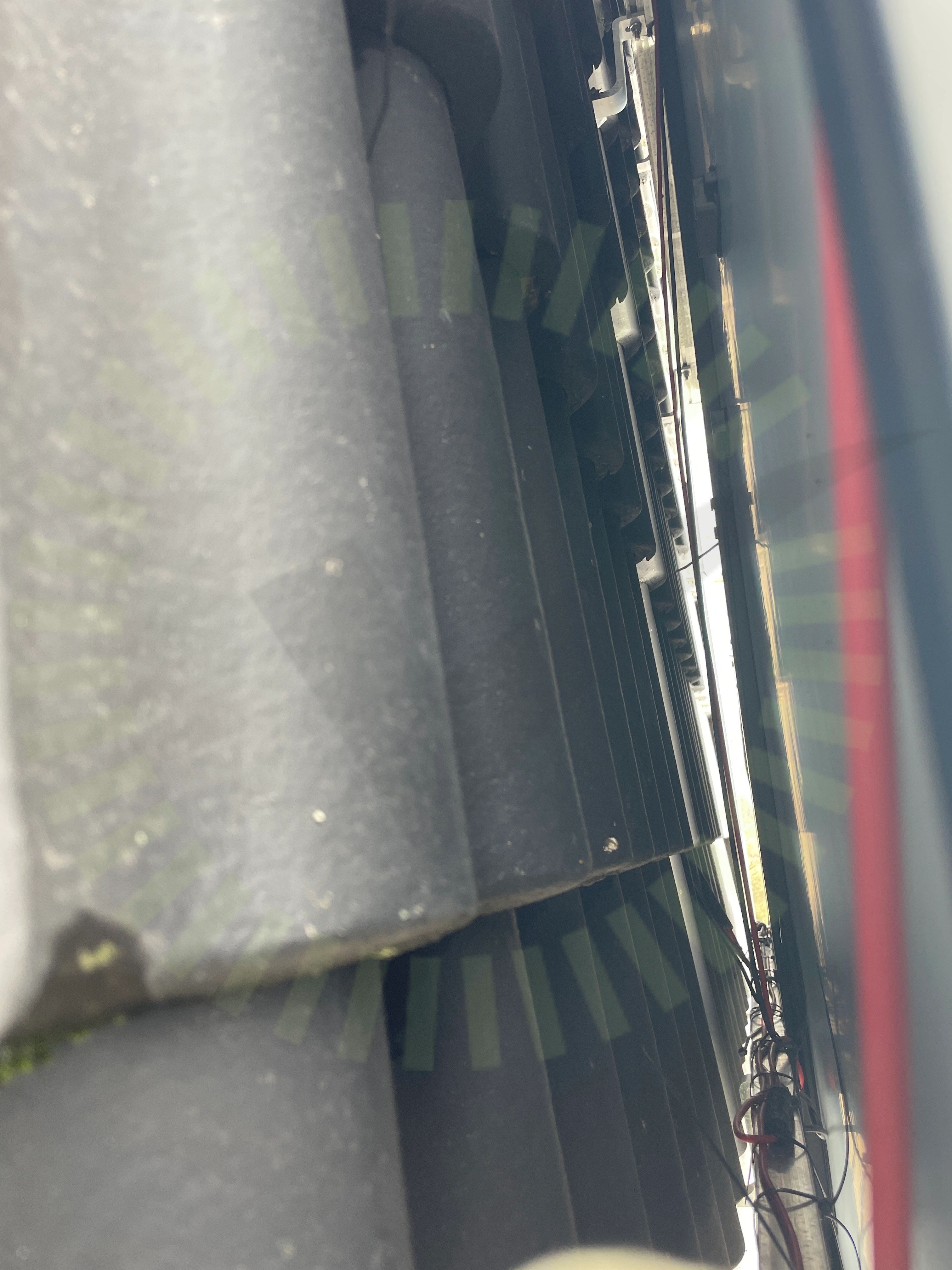

3.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.

SS 436 40 00 (712.522.101)

3.2 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten. Layout förändrad.

Tillverkarens montageanvisningar

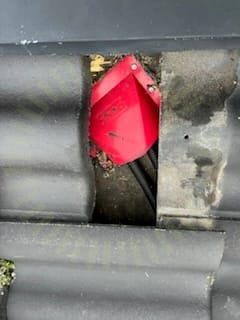

3.3 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd. Mögelstopp är monterat snett, vatten kan rinna in.

3.4 Takkrokarnas CC

Inte godkänd

Layout förändrad gentemot lastberäkning, korrekt underlag att bedöma mot saknas.

Snö- och vindlastberäkning

Godkända kontrollpunkter

21/25

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningarKabeldragning mellan takytorKlämmans placering i skenaMittklämmorPlaceringSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSkruvar korrektTakets lutningTakstolsbreddTakstolsinfästningTvådelad takkrokUnderliggande takpannaVäderbeständigt materialÄndklämmor

Tak 1, Luxor: EcoLine M108

Anmärkningar

5/16

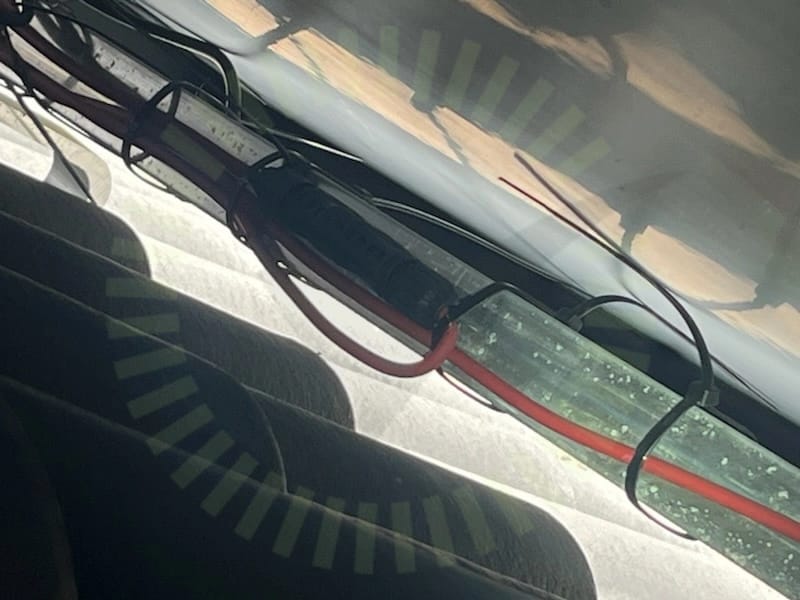

4.1 Böjradie kablage

Inte godkänd

Kabel ska förläggas rakt ur kontakter och kopplingslådor minst 5 cm innan den får böjas

Luxor Installationsmanual. 2022-06. Sida 26.

4.2 Fästens placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas. Uppmätt 480mm.

Luxor Installationsmanual. 2022-06. Sida 20.

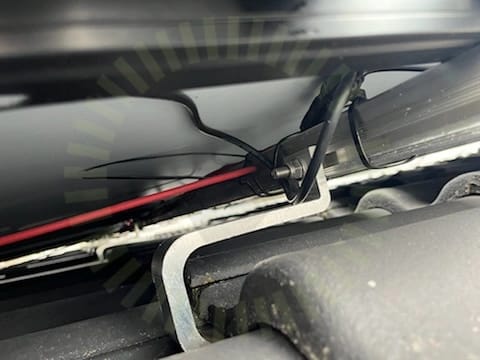

4.3 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens undersida.

4.4 Kopplingslåda böjradie

Inte godkänd

Böjradien från kopplingslådan är för skarp.

SS 436 40 00 (522.8.3)

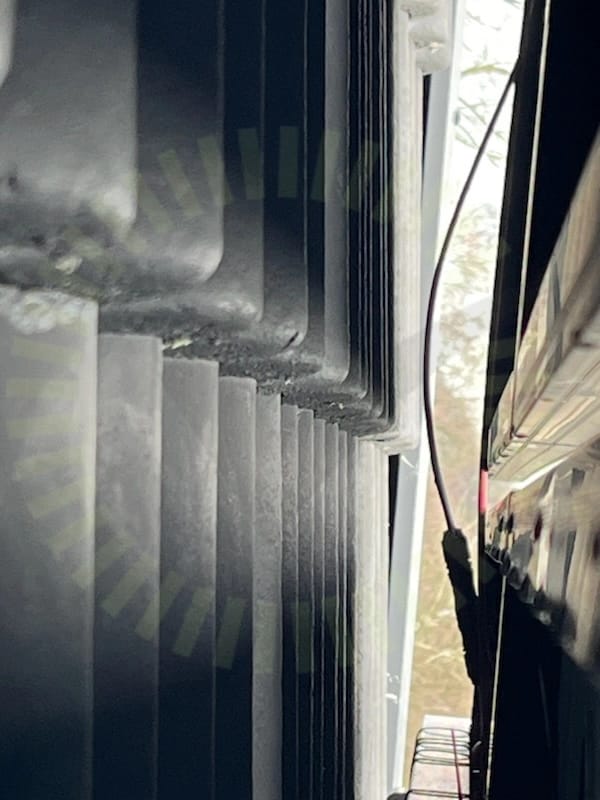

4.5 Stress på kontakter

Inte godkänd

Kablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag.

SS 436 40 00 (712.526)

Godkända kontrollpunkter

11/16

DräneringshålFörbindelse av kontakterKlämmornas överlappningKontaktdonMellanrumPunktbelastningSkadaSkador på panelSkuggaSpänningar i ramSträngförläggning

Undercentral

Godkända kontrollpunkter

5/5

FemledarsystemInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

2/35

7.1 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln normalt anses kunna hantera. Ledningsdimensionering för kabeln rekommenderas.

SS 436 40 00 (312.2.1.2 / 512.1.2)

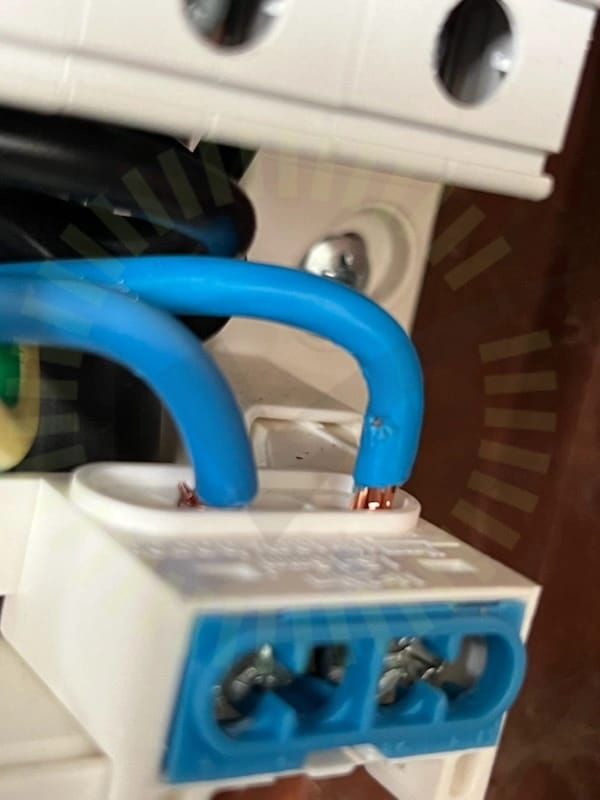

7.2 Skadat kablage
