Besiktningsrapport

9.6

Installation genom

Energihem

Datum

7 november 2022

Ort

Björkvik, Södermanlands län

DC Genomföringar

94% godkända6% ej godkända

Om installationen

PanelerLongi: LR4-60HPB

MontagesystemESDEC: ClickFit EVO Universal Hook

VäxelriktareSunGrow: SG12RT

TillbehörElmaterial: Kapsling

Installerad av Energihem som har ett medelhögt snittbetyg på 8.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Elmaterial: Kapsling

Godkända kontrollpunkter

8/8

BrytareBöjradieFörskruvningarInfästningIP-KlassningPlaceringTermisk påverkanYttre påverkan

ESDEC: ClickFit EVO Universal Hook

Anmärkningar

1/24

2.1 Skenornas överhäng

Inte godkänd

Överhäng >32cm.

Tillverkarens anvisningar

Godkända kontrollpunkter

23/24

AvståndBelastningBärläktCC måttFrämmande materialHöjdjusteringKabeluppfästningKlämmans omfångMittfästePanelramens tjocklekShimsSkadorSkarp kantSkenornas infästningSkenskarvarSkyddSlutfästeSnö- och VindlastberäkningSäkerhetsavståndTakhöjdTaklutningUrspårningVäderbeständigt material

Longi: LR4-60HPB

Godkända kontrollpunkter

12/13

Avstånd till takDragavlastadeDräneringshålFörbindelse av kontakterFöremål mot bakstyckeHöjdskillnadMellanrumSkadorSkuggaSolpaneler: Fästen: PlaceringSträngförläggningÖverlappning

Ej tillgängligt vid besiktning

1/13

Skador

SunGrow: SG(5.0-20)RT

Anmärkningar

3/28

4.1 Avstånd

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

Tillverkarens anvisningar

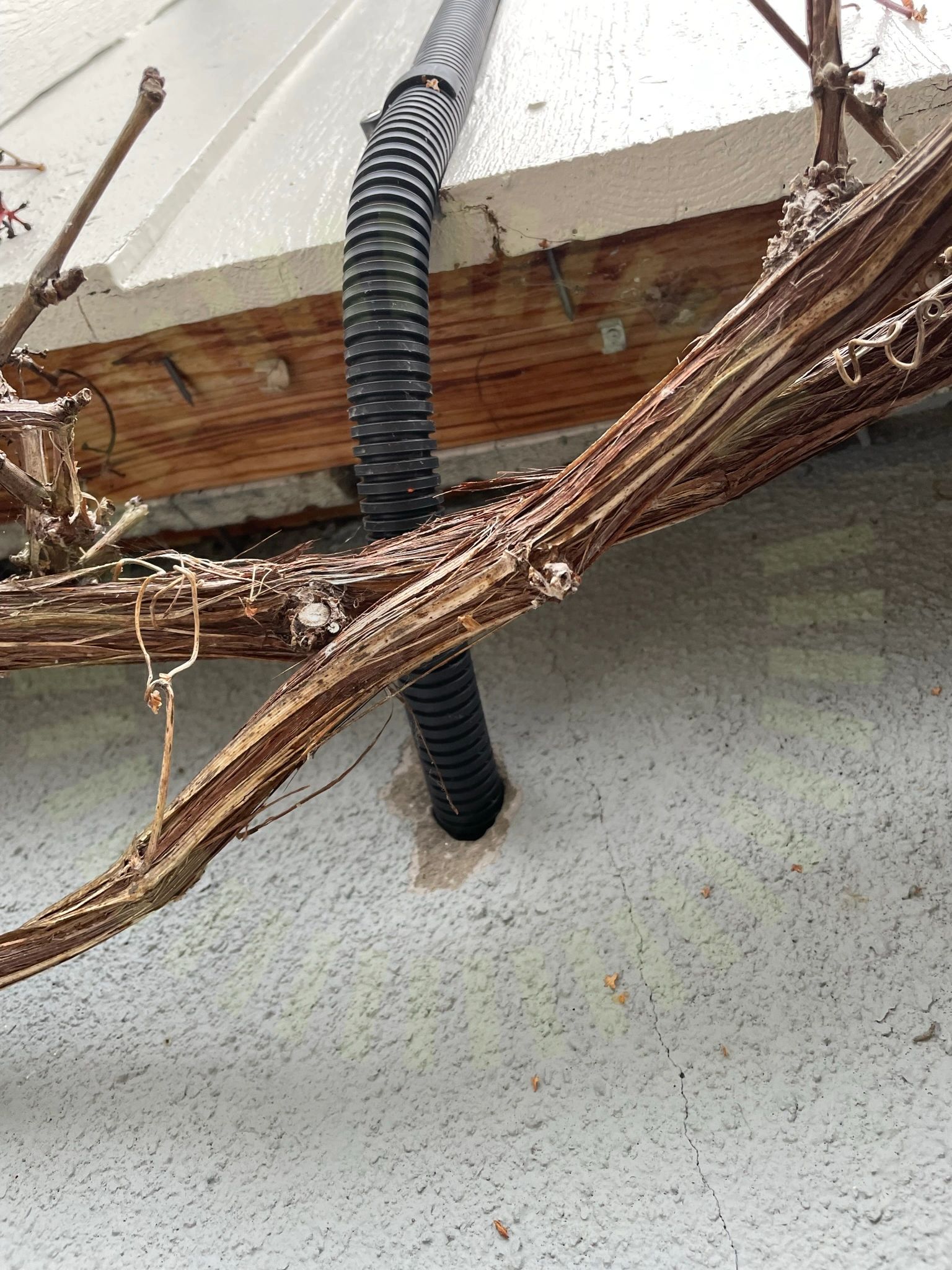

4.2 DC Genomföringar

Inte godkänd

DC - Tätning saknas.

4.3 Varning för likström

Inte godkänd

Fel märkning uppsatt. - Likspänningsdekal saknas.

SS 436 40 00 (712.514) / (134.1.7)

Godkända kontrollpunkter

24/28

AC BöjradieAC FörläggningAC GenomföringarAC kabel skarp kantAC Skador på kabelAnslutningDC FörläggningDC Kablage egenskaperDC Skador på kabelDC Yttre påverkanDokumentation VäxelriktareFörskruvningHuvudsäkringInformering av solcellerInfästningKabelPEPlacering: Fastsäkring av produktSkadorSäkringUtrymmeVarning för backspänningVinkelVäxelriktare: El: Kontakter

Ej tillgängligt vid besiktning

1/28

Tillförlitligt fäst
