Besiktningsrapport

8.6

Installation genom

Skandica Solar

Datum

2 augusti 2023

Ort

Olofstorp, Västra Götalands län

Jordning av chassi

Stress på kontakter

Kopplingslåda

+ 4

87% godkända13% ej godkända

Om installationen

PanelerRisen: RSM40-8

MontagesystemNordmount Panntak

VäxelriktareSunGrow: SG5-12RT

Installerad av Skandica Solar som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Godkända kontrollpunkter

1/1

Missvisande varselmärkning

Nordmount Panntak

Anmärkningar

4/29

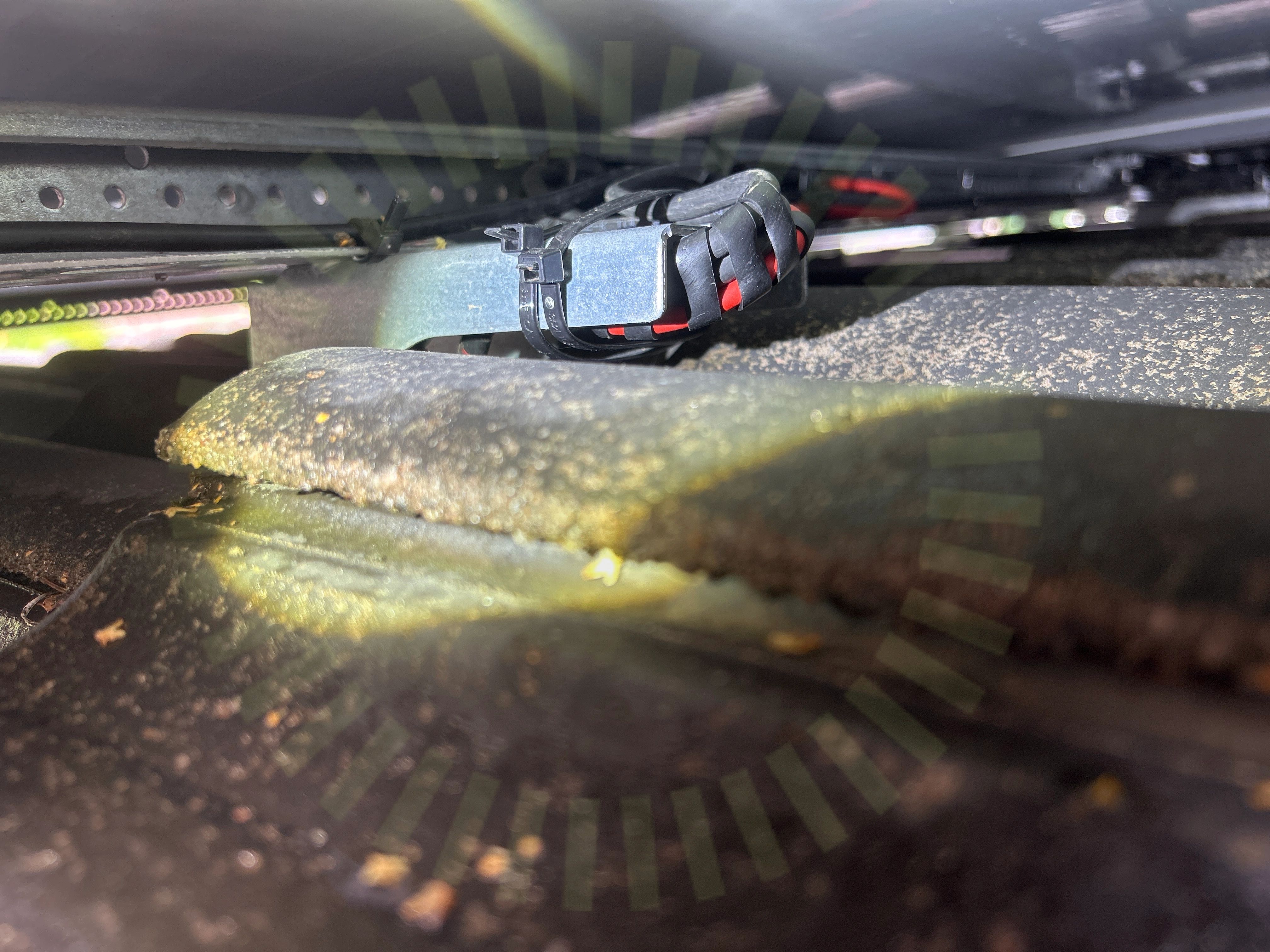

2.1 DC kabel förläggning

Inte godkänd

Kabelskyddet är olämpligt och kablarna riskerar att skadas över tid.

2.2 Skenors avstånd till varandra

Inte godkänd

Lastberäkning saknas att kontrollera mot.

2.3 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

2.4 Takkrokarnas CC

Inte godkänd

Lastberäkning saknas att kontrollera mot.

Nordmount konfigurator

Godkända kontrollpunkter

25/29

Använd skruv för klämmaFrämmande materialFöremål mellan skena och panelramHöjdjusteringKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmans åtdragningsmomentLäktinfästningMittklämmorPanelramens höjdPotentialutjämningsledareSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSäkerhetsavståndTakets lutningTakgenomföringTvådelad TakkrokUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Risen: RSM40-8

Anmärkningar

2/17

3.1 Kopplingslåda

Inte godkänd

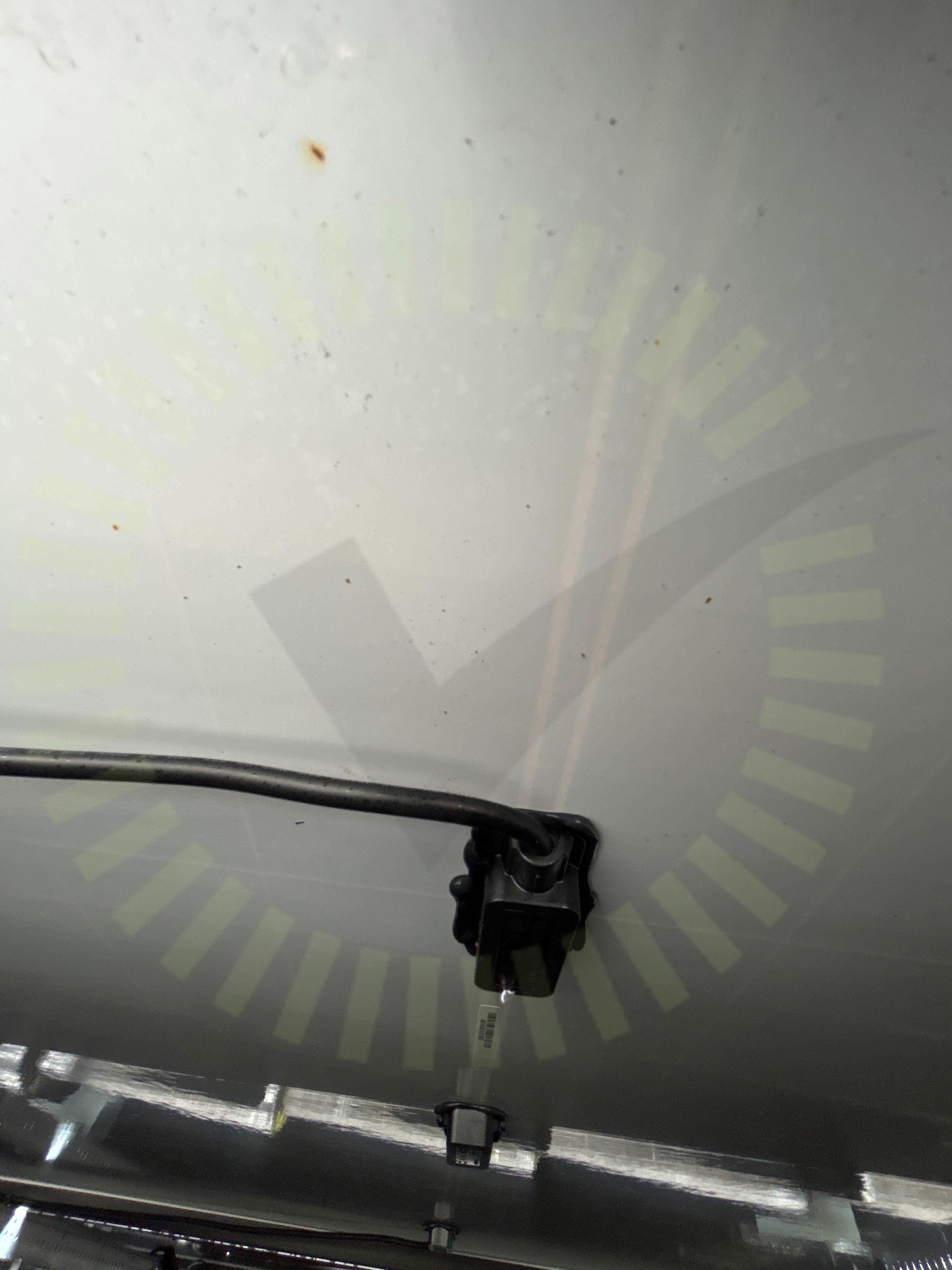

Kabelns böjradie är för skarp ut från kopplingslådan.

3.2 Panelkablagets böjradie

Inte godkänd

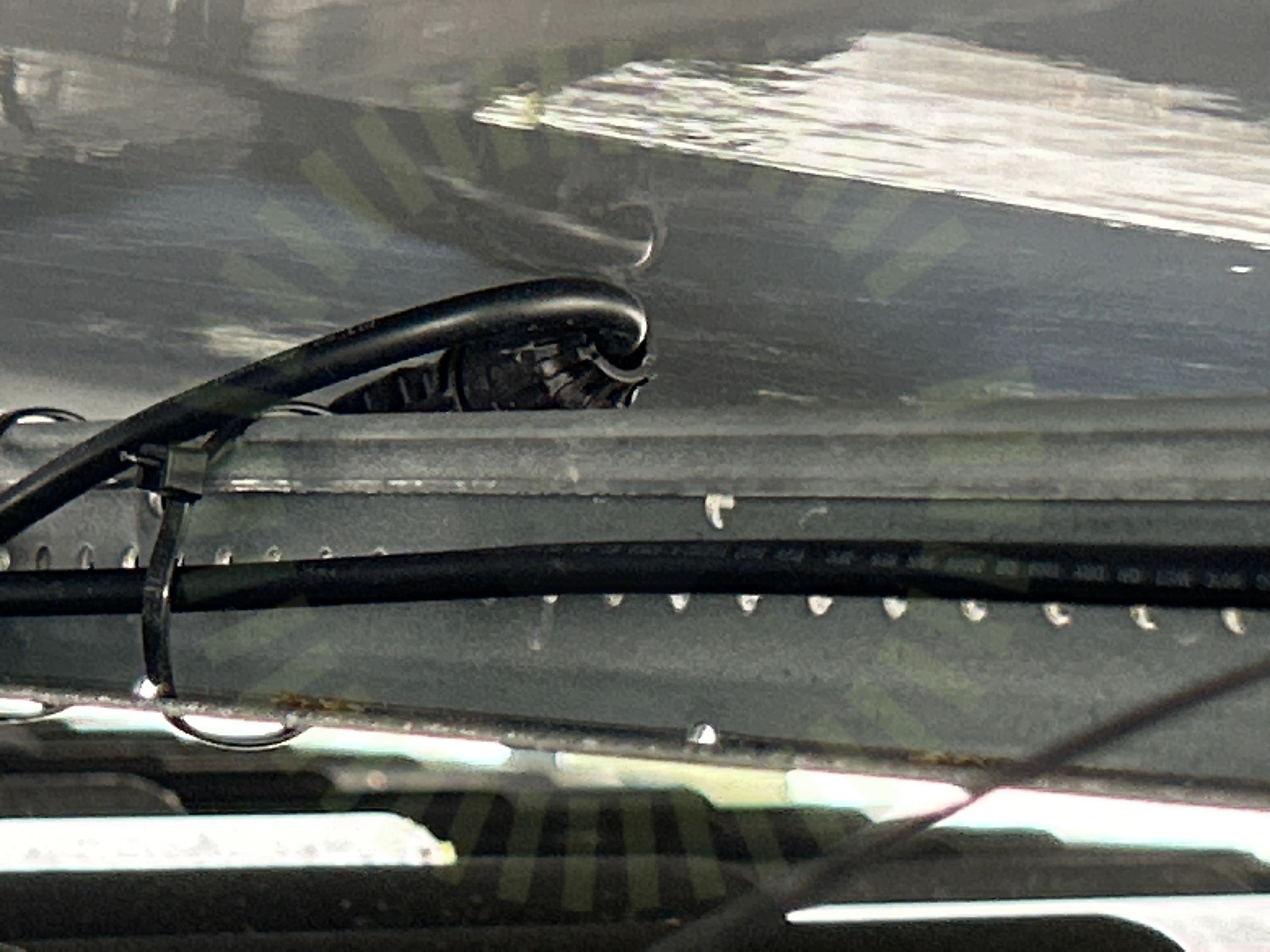

Panelernas kablar har en för skarp böjradie.

Godkända kontrollpunkter

14/17

Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonPanelramar separeradePunktbelastningSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/17

Strängförläggning

SunGrow: SG5-12RT

Anmärkningar

8/44

4.1 Avtal

Kundkommentar

Kunden hade önskat 22 paneler men fick bara 21.

Avtal

4.2 Jordfelsbrytare

Rekommendation

Jordfelsbrytaren bryter inte på rekommenderad mA.

SG3.0-20RT-UEN-Ver18-202212, Sida 34

4.3 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

SG3.0-20RT-UEN-Ver18-202212, Sida 32-34

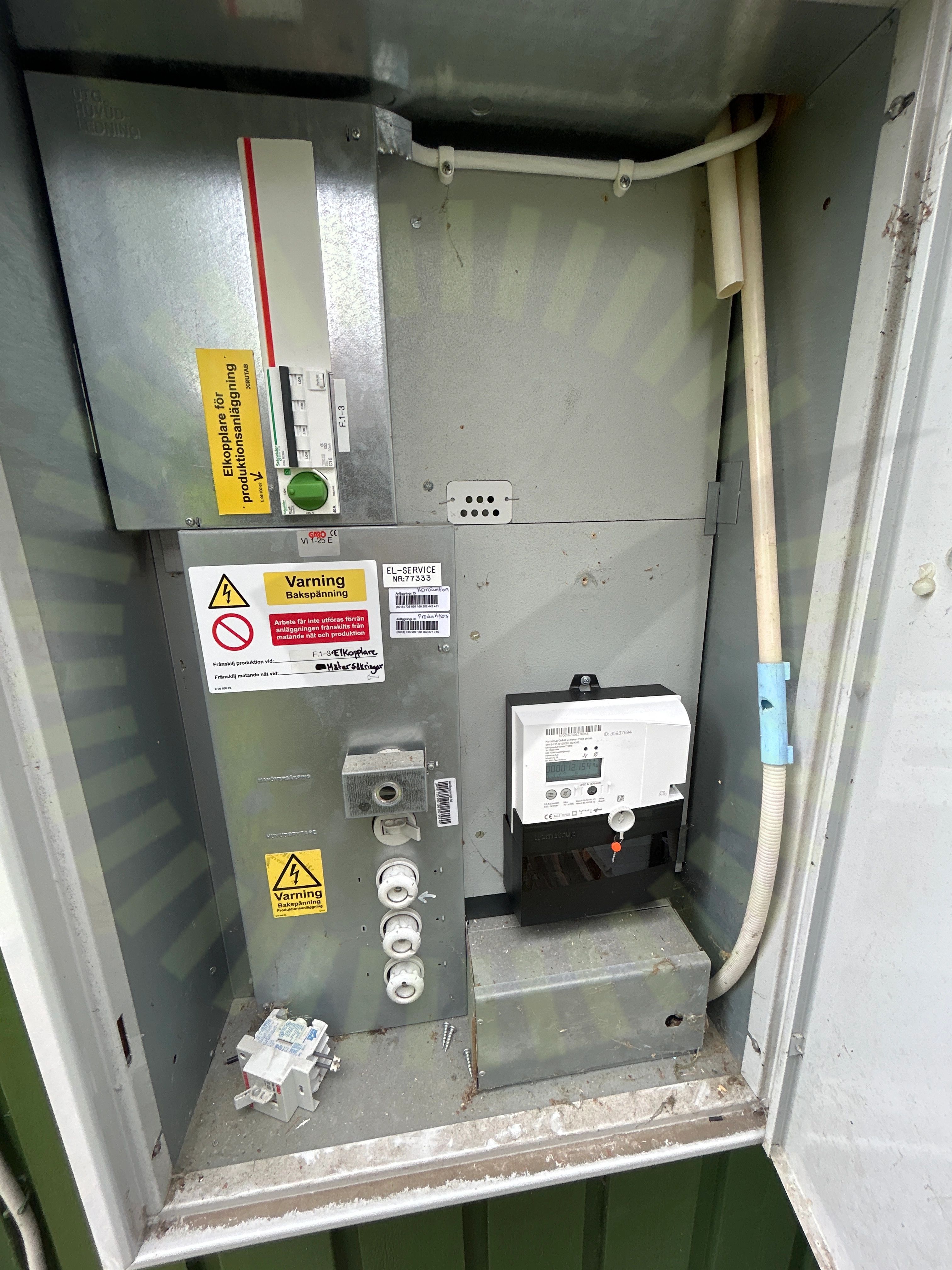

4.4 Märkning

Inte godkänd

Märkning otydlig för kunden.

4.5 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

4.6 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

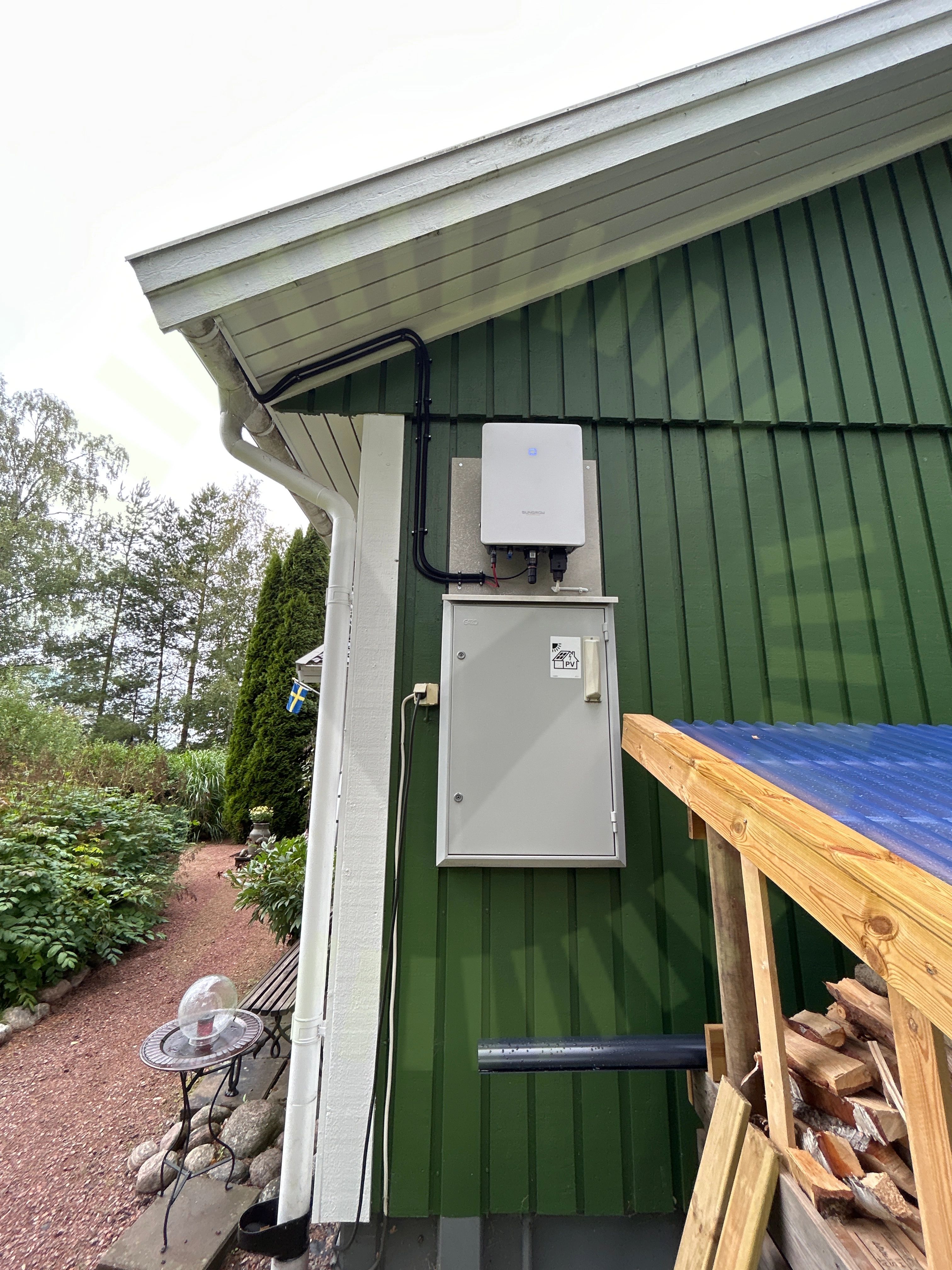

4.7 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

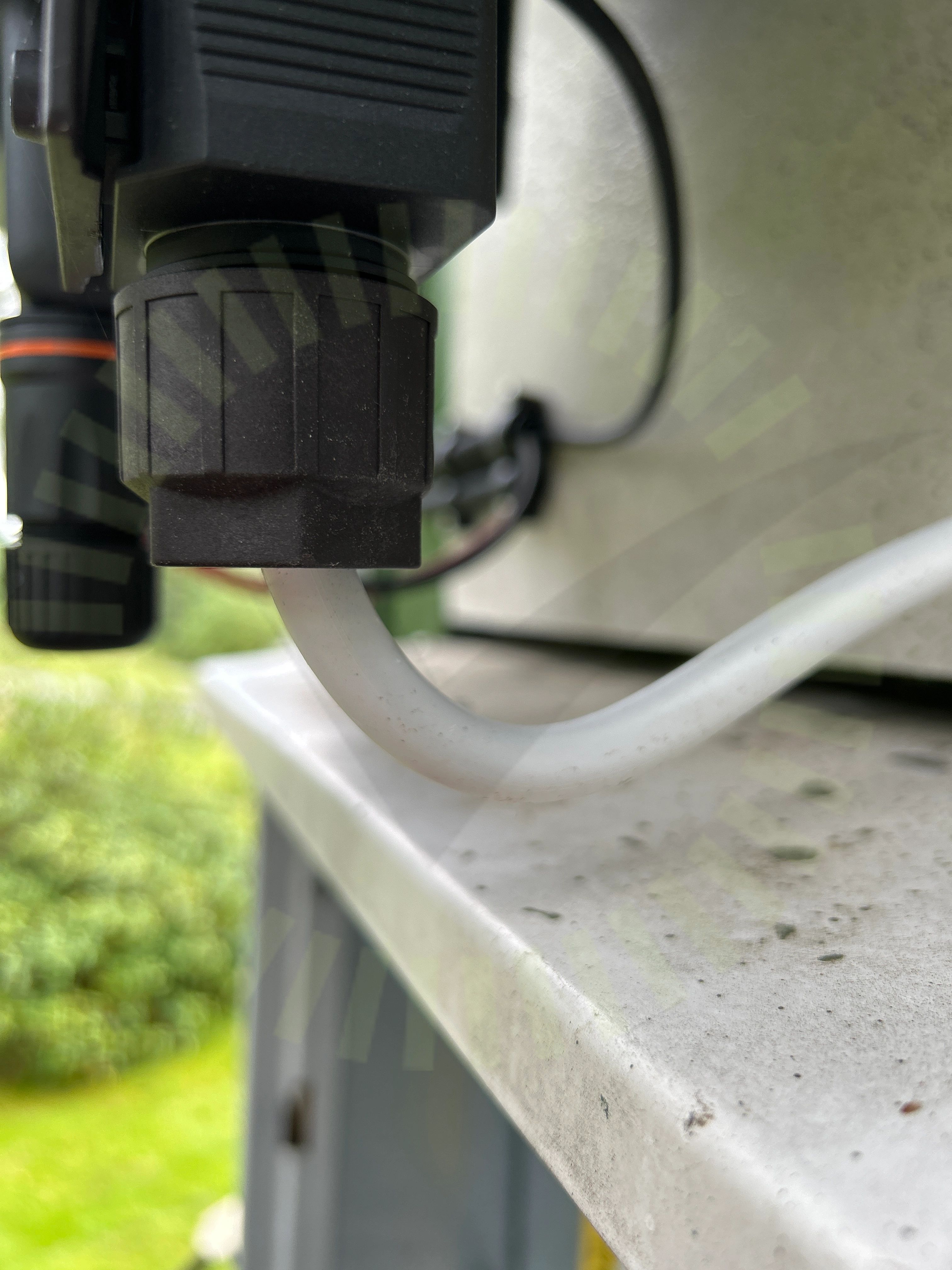

4.8 Stress på kontakter

Inte godkänd

Växelriktarens kontakter utsätts för stress. Kontakter dras mot vägg.

Godkända kontrollpunkter

35/44

AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInformering av solcellerInfästningKabeldimensioneringLedare anslutnaLikspänningskomponenterMissvisande varselmärkningPlaceringSkadat kablageSkarp kantSäkringsdimensionTillförlitligt fästVarning för backspänningUppskalad ledareVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/44

Strängdesign

Tak 1, Risen: RSM40-8

Anmärkningar

1/1

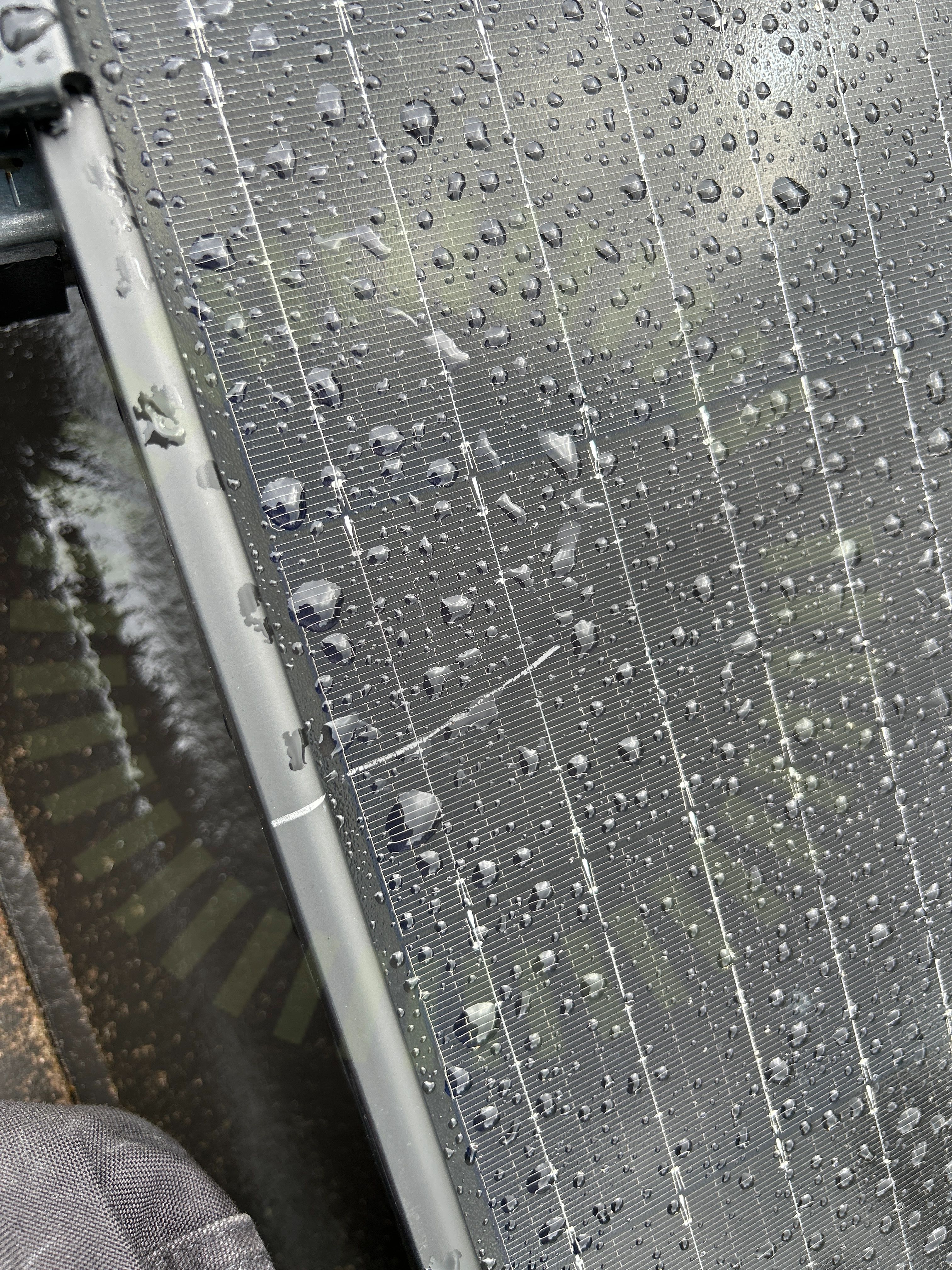

5.1 Repig panel

Inte godkänd

Panelen har blivit repad.
