2.1 Förbindelse av kontakter
Inte godkändKontakterna som har kopplats på panelerna är inte från samma tillverkare som de förmonterade.
SS 436 40 00, 712.526
Besiktningsrapport
9.2
Installation genom
GuldSolByggen
Datum
10 augusti 2023
Ort
Lidingö, Stockholms län
94% godkända6% ej godkända
Om installationen
PanelerBauer: BS-108M10HBB-GG 395 - 430 W
MontagesystemVan Der Valk: Strongline Heavy Duty roof hook
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
Installerad av GuldSolByggen som har ett medelhögt snittbetyg på 8.1 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmän
Godkända kontrollpunkter
1/1Missvisande varselmärkning
Bauer: BS-108M10HBB-GG 395 - 430 W
Anmärkningar
1/15Godkända kontrollpunkter
13/15Avstånd till havDräneringshålFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ramStress på kontakter
Ej tillgängligt vid besiktning
1/15Strängförläggning
Huawei: SUN2000-(3-10KTL)-M1
Anmärkningar
1/393.1 Dubbel matning
Inte godkändBefintlig installation är inte anpassad för dubbel matning.
Godkända kontrollpunkter
38/39AC anslutning växelriktareAC BöjradieAC Kablage förläggningAvstånd närliggande objektAvstånd till havAvtalBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningGenomföringarHuvudsäkringInformering av solcellerInfästningJordning av chassiKabeldimensioneringLedare anslutnaLikspänningskomponenterMissvisande varselmärkningMärkningMätprotokoll DCPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSträngschemaSäkringsdimensionTillförlitligt fästUppskalad ledareVarning för backspänningVarning för likspänningVentilationVäderbeständigt material
Säkerhetsbrytare AC
Godkända kontrollpunkter
6/6AnslutningBöjradieEgenskaperFörskruvningarInfästningPlacering
Undercentral
Godkända kontrollpunkter
8/8BrytareBöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring
Van Der Valk: Strongline Heavy Duty roof hook
Anmärkningar
4/23
6.1 Kabeluppfästning

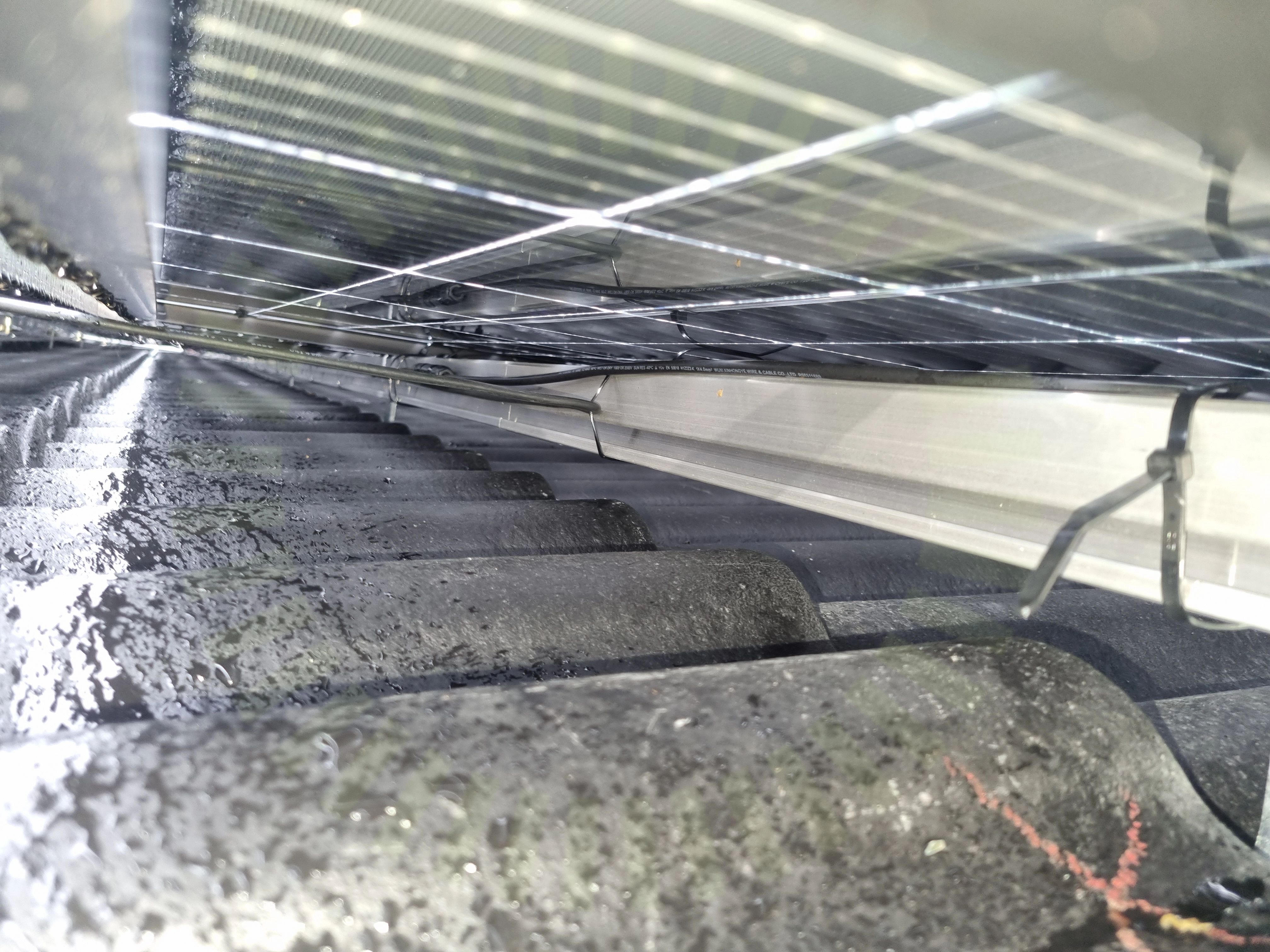

Inte godkändKabeluppfästning är bristfälligt utförd. Hänger långa sträckor utan uppfästning mellan skenor.
6.2 Råspontsinfästning

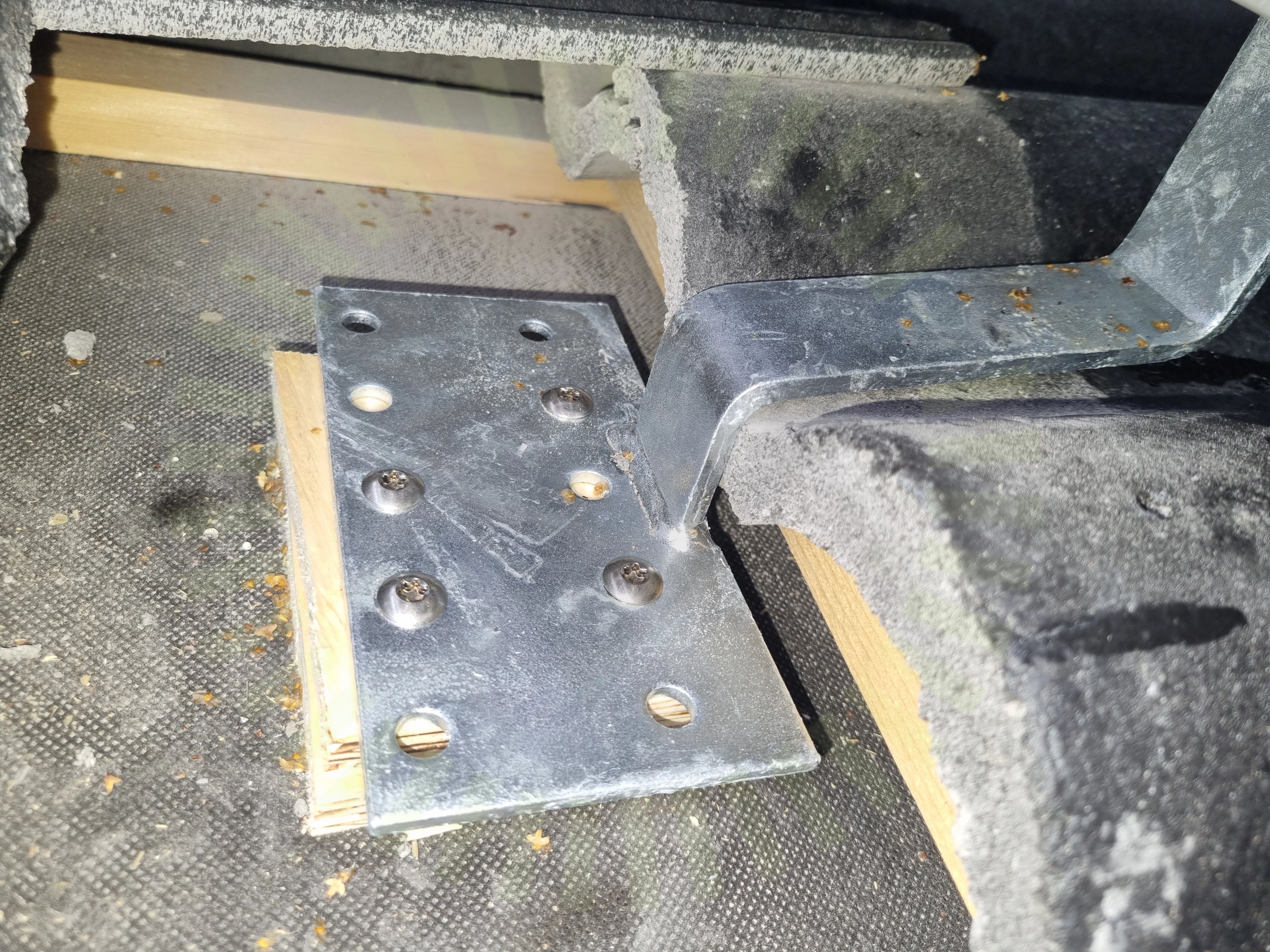

Inte godkändRåspåntsinfästning är felaktigt utförd. Distanser som läggs under kroken ska vara klassade C24 virke om det är trä som används.
Datablad Strongline Heavy Duty Takkrok, Sida 2
6.3 Takgenomföring
Inte godkändTakgenomföring är inte fackmässigt utförd.
6.4 Ändklämmor

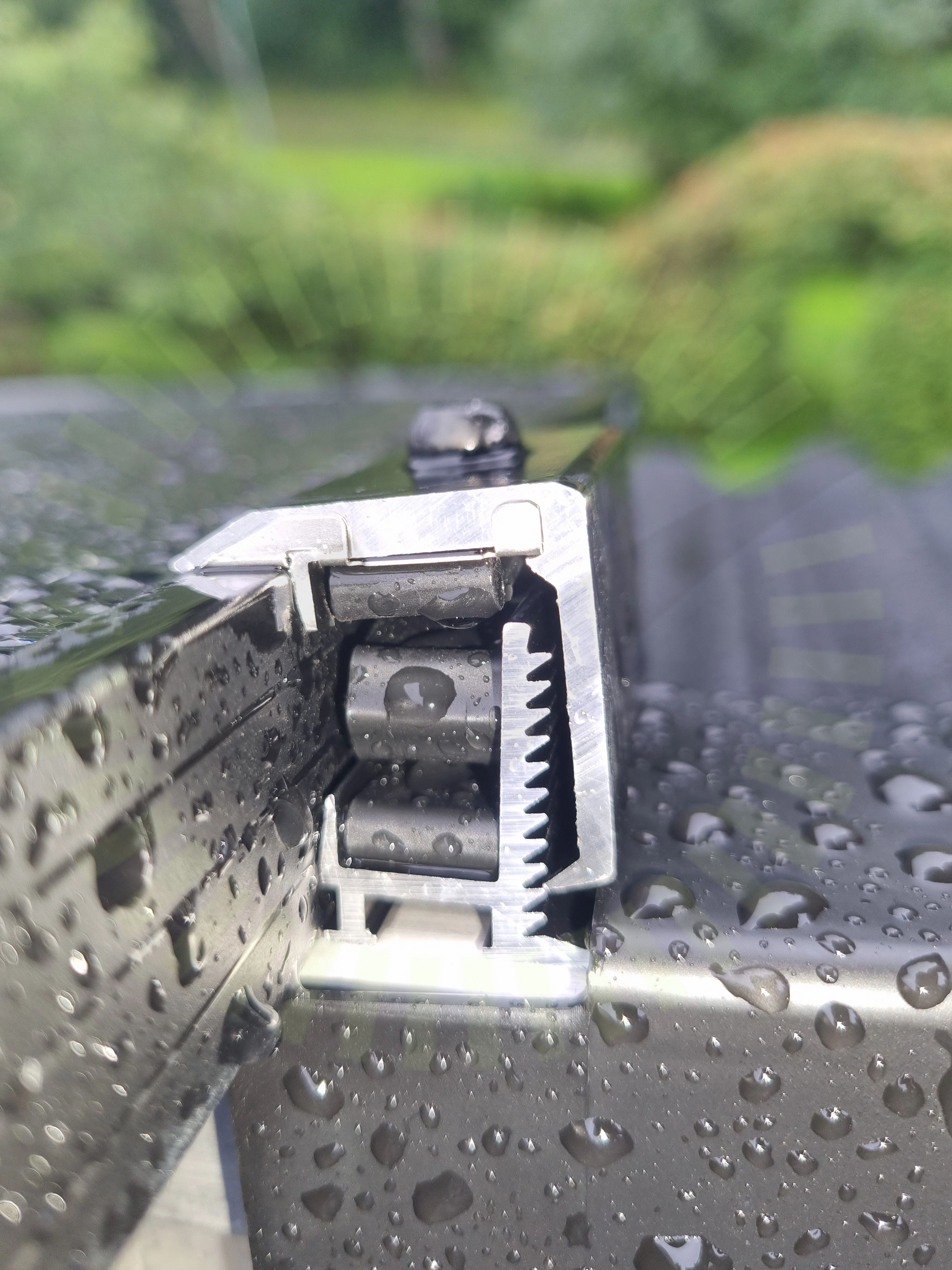

Inte godkändPanelens ändklämmor är inte korrekt monterade. Ändklämmor sitter ej I spåren
Installation manual – ValkPitched - roof tiles [Clamp] v1.4 sida 21-22
Godkända kontrollpunkter
19/23Använd skruv för klämmaDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämma över skarvMittklämmorPanelramens höjdPlaceringSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningTakets lutningTakkrokarnas CCUnderliggande takpannaVäderbeständigt material
