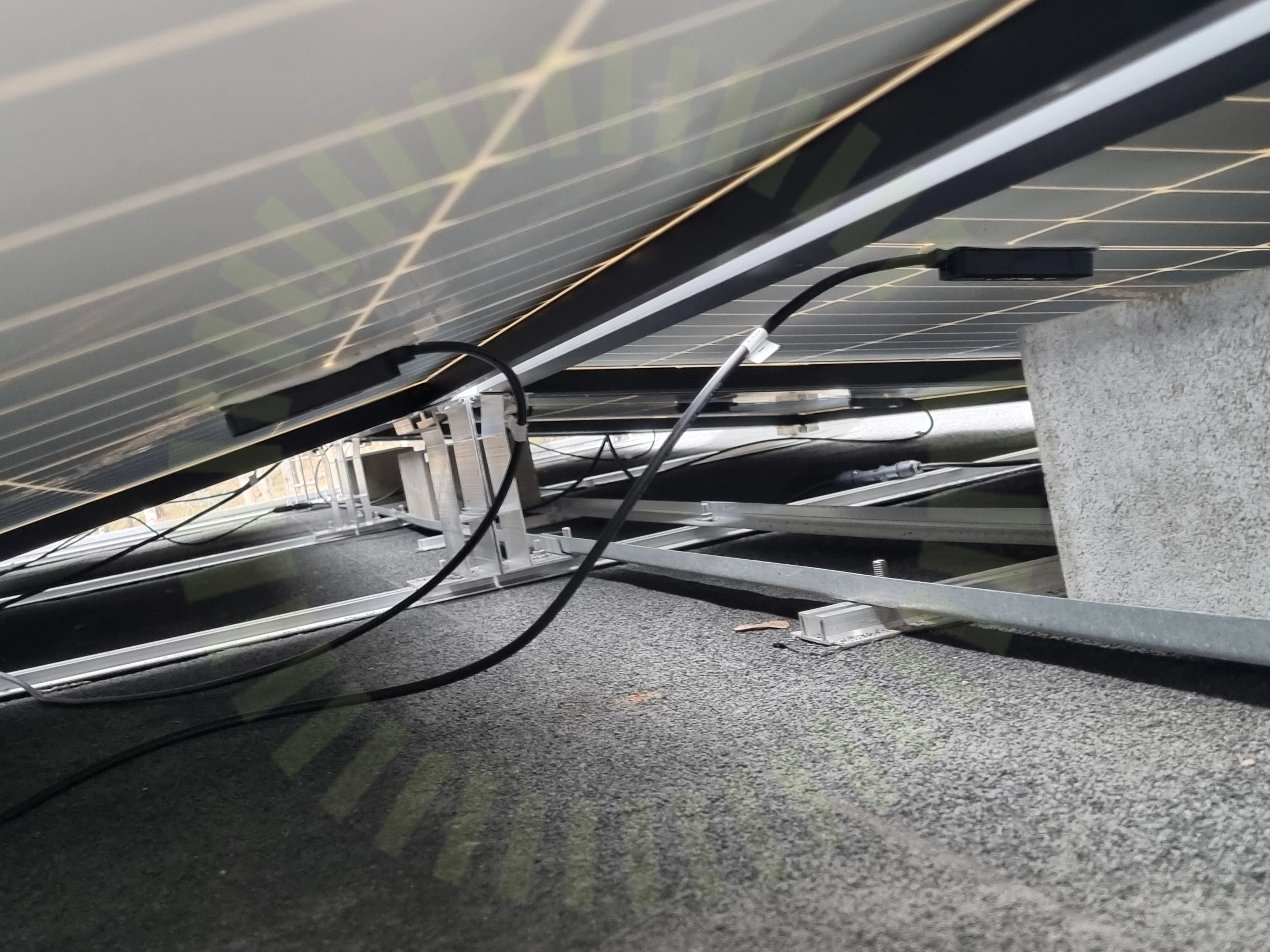

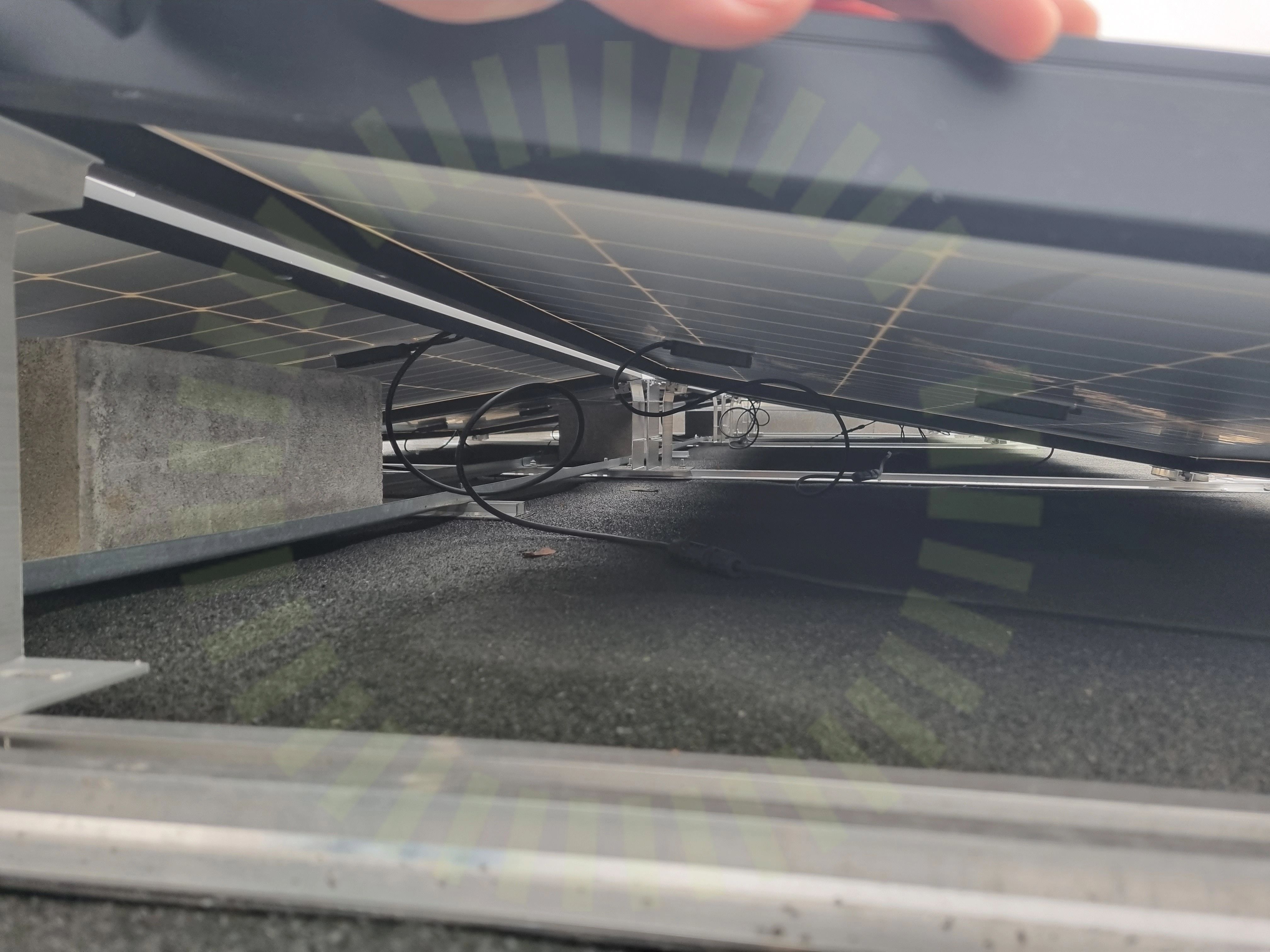

4.1 Dragavlastade
Inte godkändEj dragavlastade kablar, kablage ligger löst direkt ur panel
SS 436 40 00 (522.8.3)
Besiktningsrapport
7.4
Installation genom
HD Norrsken
Datum
16 februari 2023
Ort
Upplands väsby, Stockholms län
85% godkända15% ej godkända
Om installationen
PanelerAstroenergy: CHSM60M(BL)-HC Series
MontagesystemEnergy5: AERO EW
VäxelriktareSolax X3-Hybrid Series
TillbehörSäkerhetsbrytare DC
TillbehörElmaterial: Kapsling
Installerad av HD Norrsken som har ett lågt snittbetyg på 7.8 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
1/1Avtal
Kapsling
Godkända kontrollpunkter
9/9BrytareBöjradieFörskruvningarInfästningInstallationIP-KlassningPlaceringTermisk påverkanYttre påverkan
Säkerhetsbrytare DC
Godkända kontrollpunkter
6/6BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad
Tak ballast, Astroenergy: CHSM60M(BL)-HC Series
Anmärkningar
3/12
4.2 Förbindelse av kontakter
Inte godkändKontakter av olika tillverkare använda
SS 436 40 00 (712.526.1)
4.3 Strängförläggning
Inte godkändemc loop
SEK 457. Sida 15
Godkända kontrollpunkter
9/12Böjradie kablageDräneringshålFästenas placeringFästenas överlappningFöremål mot bakstyckeHöjdskillnadMellanrum panelramSkadorSkugga
Tak ballast, Energy5: AERO EW
Anmärkningar
4/115.1 Ballast
Inte godkändAntal ballast vikter stämmer inte med snö- vindlast projekteringen.
Tillverkarens anvisningar
5.2 Kabeluppfästning
Inte godkändKablage ej uppfäst, Ligger kablage och kontakter på taket
SS 436 40 00 (712.521.101 och 522.8.4)

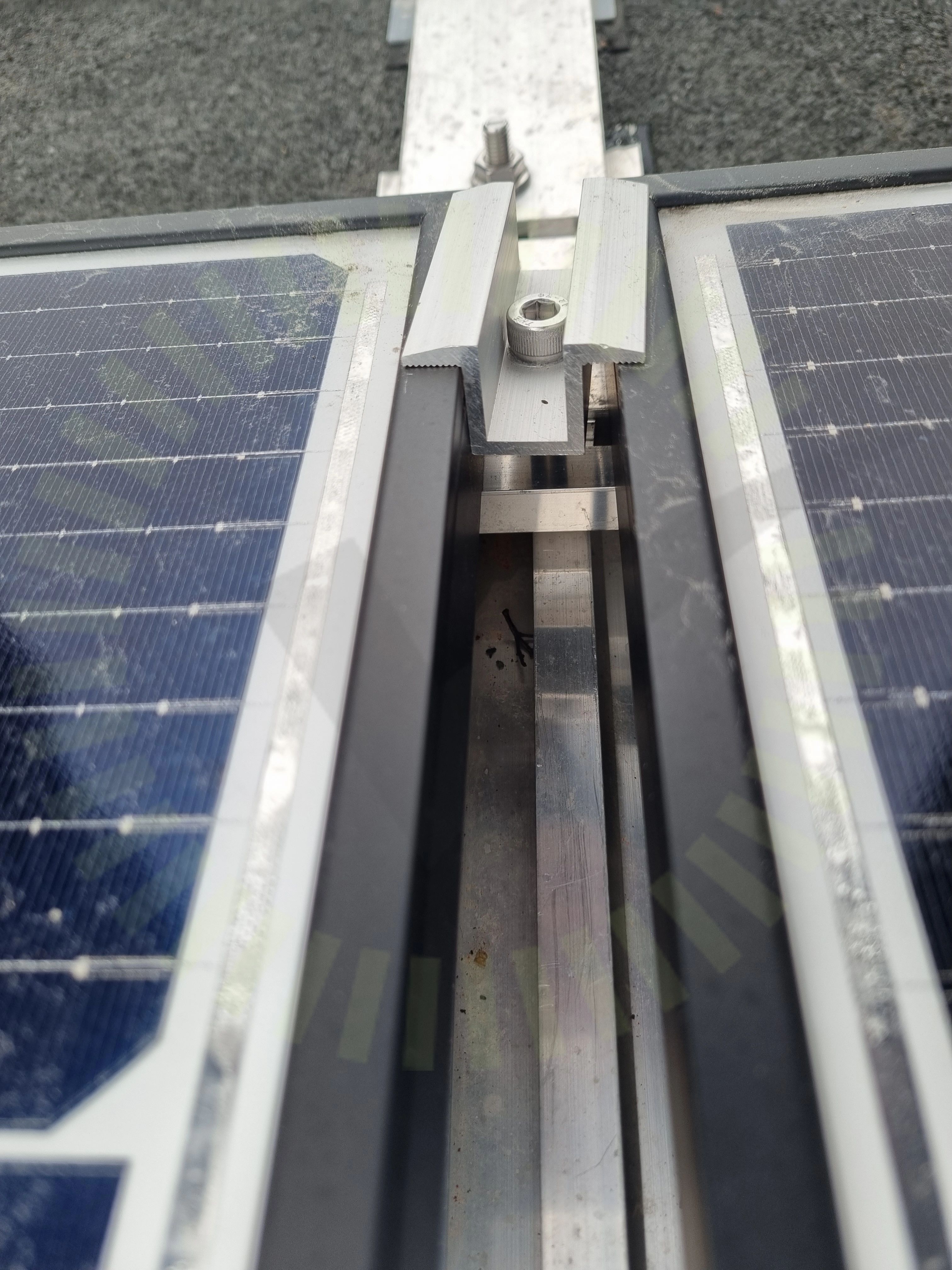

5.3 Mittklämmor
Inte godkändklämma ej placerad rakt så att hela klämman ligger mot panelens ram
Tillverkarens anvisningar

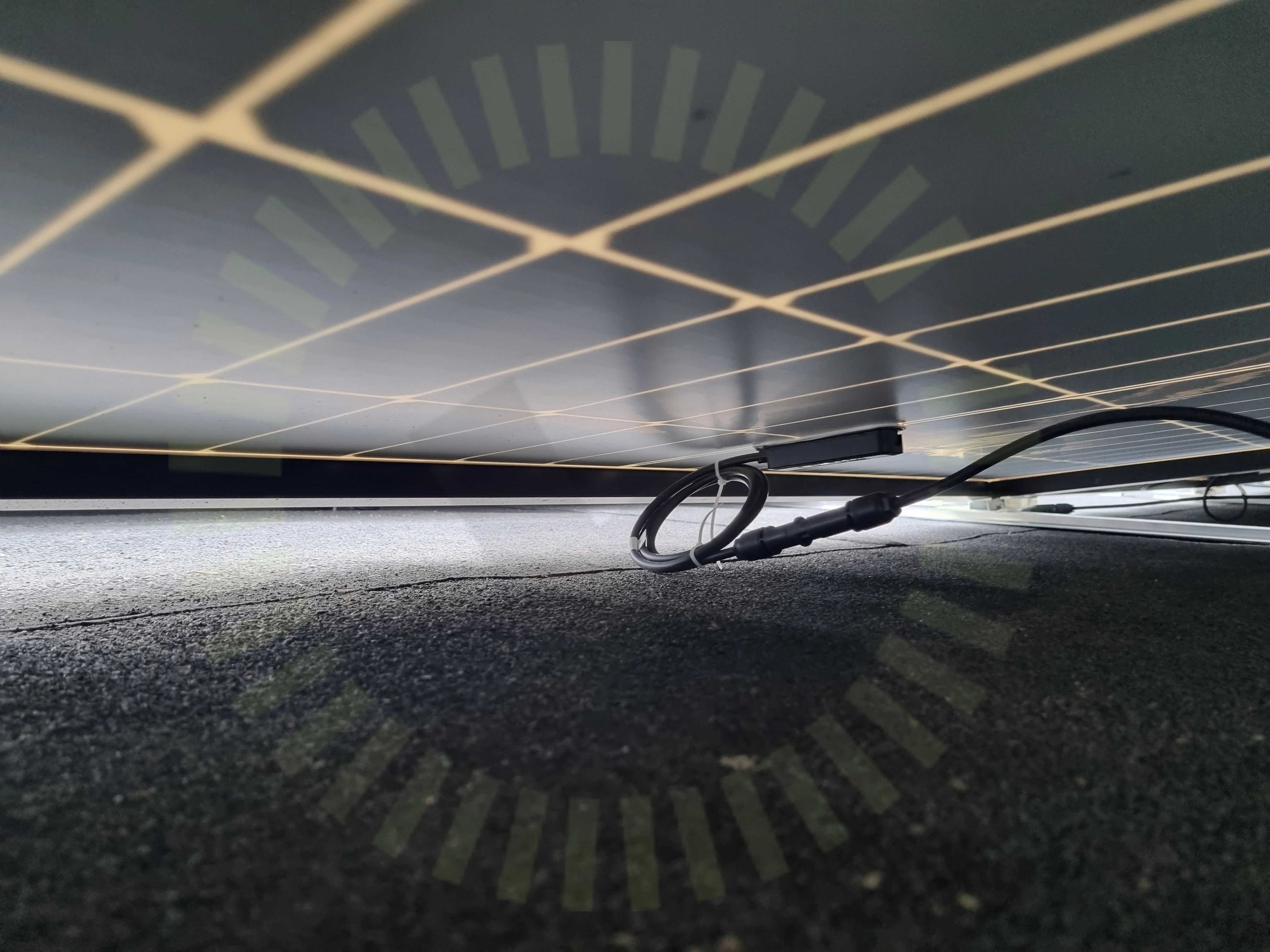

5.4 Väderbeständigt material
Inte godkändstripes/buntband är ej uv beständiga
SS 436 40 00 (522.11)
Godkända kontrollpunkter
7/11Främmande materialShimsSkadorSkarp kantSkyddSnö- och VindlastberäkningÄndklämmor
Varselmärkning
Anmärkningar
1/46.1 Varning för likspänning
Inte godkändSaknas vid brytare för likström och vid växelriktare
SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6
Godkända kontrollpunkter
3/4Informering av solcellerTillförlitligt fästVarning för backspänning
Växelriktare
Anmärkningar
3/22

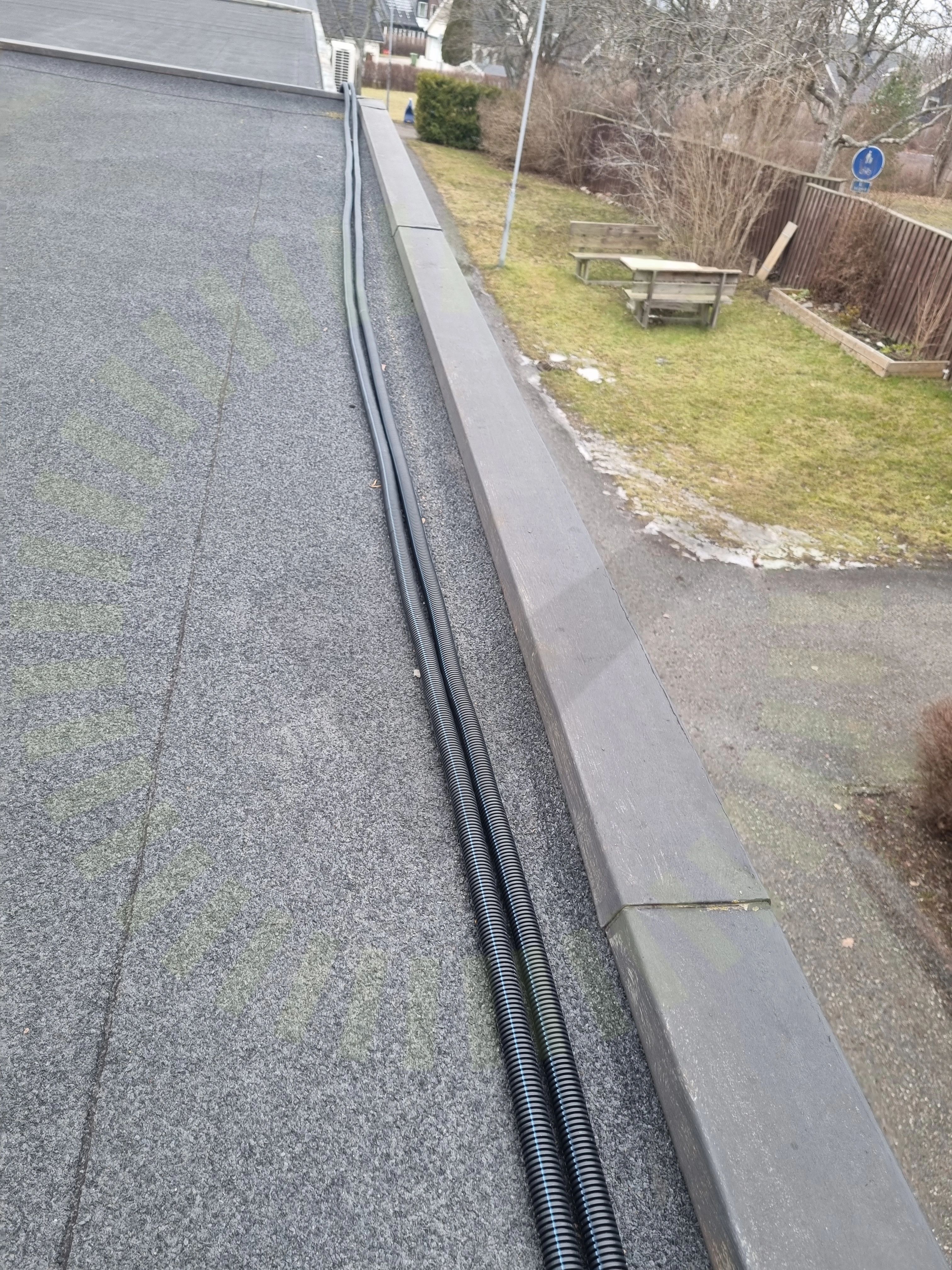

7.1 DC Förläggning
Inte godkänddc kablage ej fastsatt från paneler ner till växelriktare
SS 436 40 00 (522.8.4)
7.2 Mätprotokoll DC
Inte godkändSaknas
ELSÄK-FS 2022:1 (3 kap. 6 §)
7.3 PE
Inte godkändExtern PE anslutning saknas enligt tillverkarens anvisningar.
Branschstandard
Godkända kontrollpunkter
19/22AC BöjradieAC FörläggningAC GenomföringarAC Skador på kabelAnslutningAvståndDC Genomföringar DC Kablage egenskaperDC KontakterDC Skador på kabelFastsäkring av produktFörskruvningHuvudsäkringInfästningKabelMärkningSträngschemaVinkelVäderskydd
