1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
9.0
Installation genom
Sesol
Datum
24 april 2025
Ort
Huskvarna, Jönköpings län
90% godkända10% ej godkända
Om installationen
PanelerLongi: LR5-54HPB
MontagesystemWeland Stål: Råspont
VäxelriktareHuawei: SUN2000-(3KTL-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
TillbehörCHINT: Huawei DTSU666 (med CT)
Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
1/3Godkända kontrollpunkter
2/3AvtalSträngschema
Batteri
Godkända kontrollpunkter
15/15Avstånd till havetAvstånd till växelriktareBatteri PEBatterikåporDC anslutningFastsäkring av produktNärliggande objektPlacering av batteriRakt ståendeSignalkabel batteriSkadorSmart Power SensorTillgång till batterietUppfästning av kablageVäderskydd
Smartmätare
Godkända kontrollpunkter
6/6Anslutning av CT klämmorFastsäkring av produktMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Tak 1, Longi: LR5-54HPB
Anmärkningar
5/17

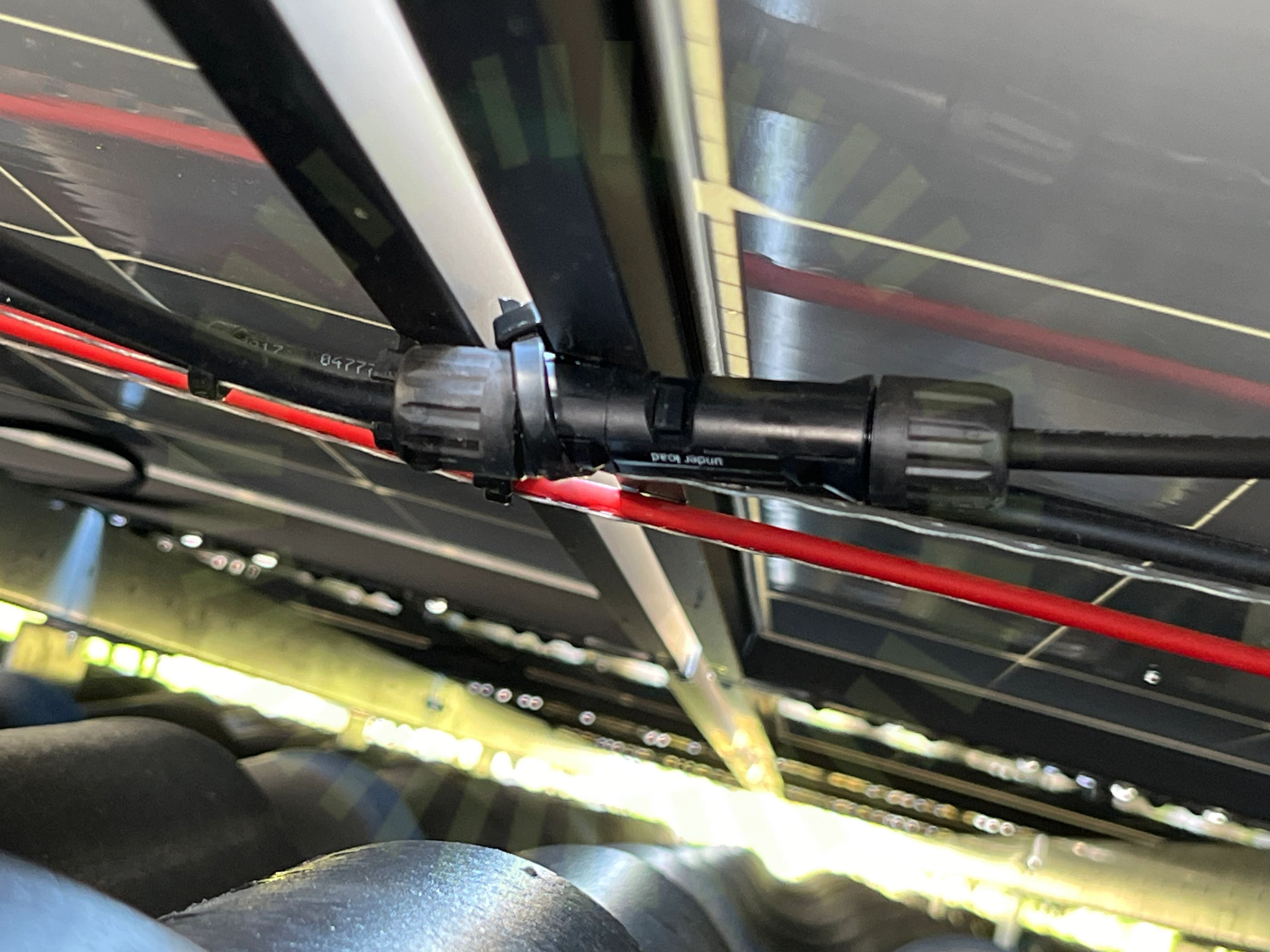

5.1 Kontaktdon
Inte godkändBuntband får inte placeras över kontaktdonens hölje.
5.2 Förläggning DC kontakter
Inte godkändDC kontakter ligger inte skyddade mot direkt solljus.
Installation Manual for LONGi Solar PV Modules V18, Sida 21

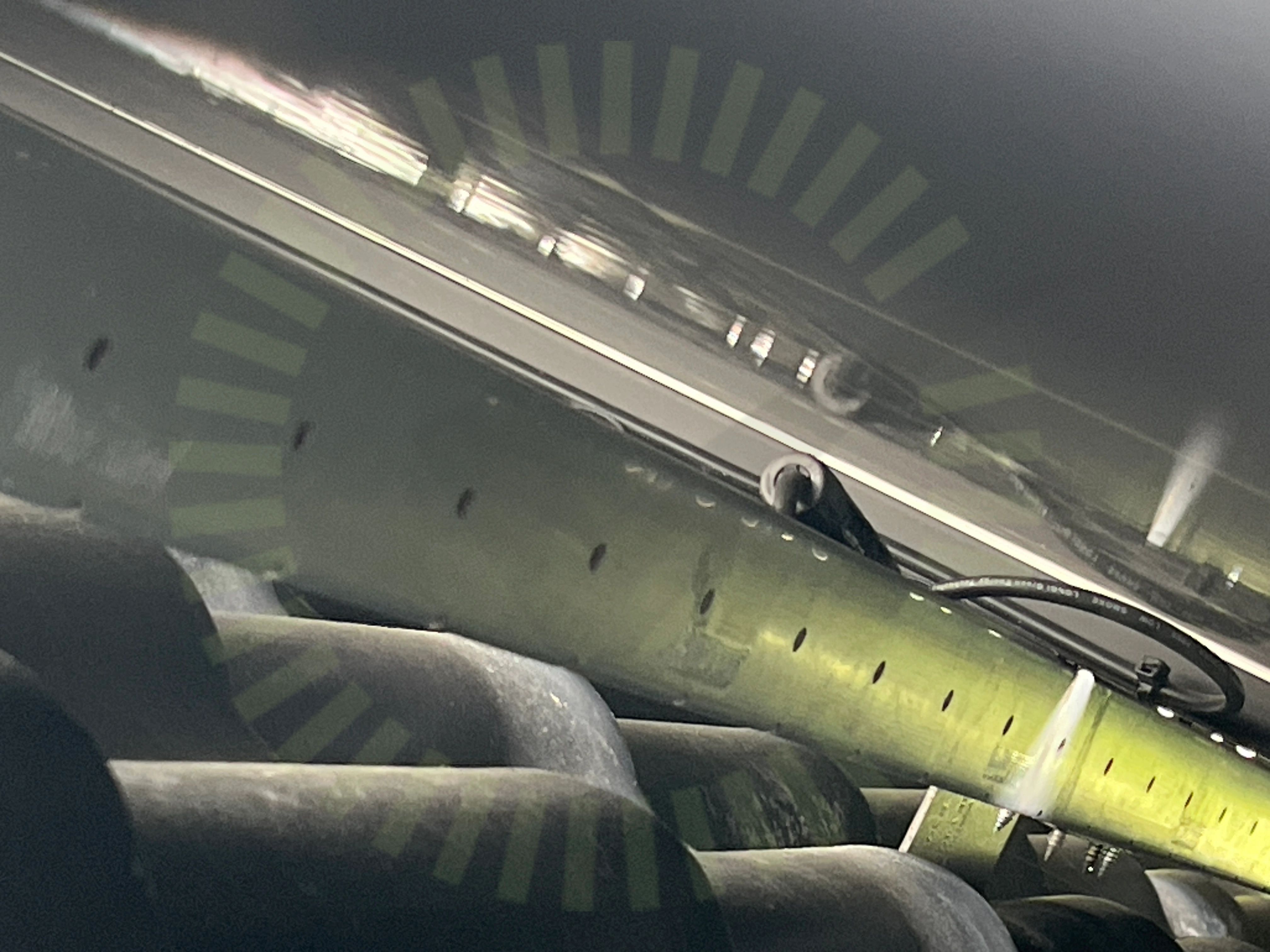

5.3 Panelkablagets böjradie
Inte godkändPanelernas kablar har en för skarp böjradie vid kontakten.
Installation Manual for LONGi Solar PV Modules V18, Sida 21

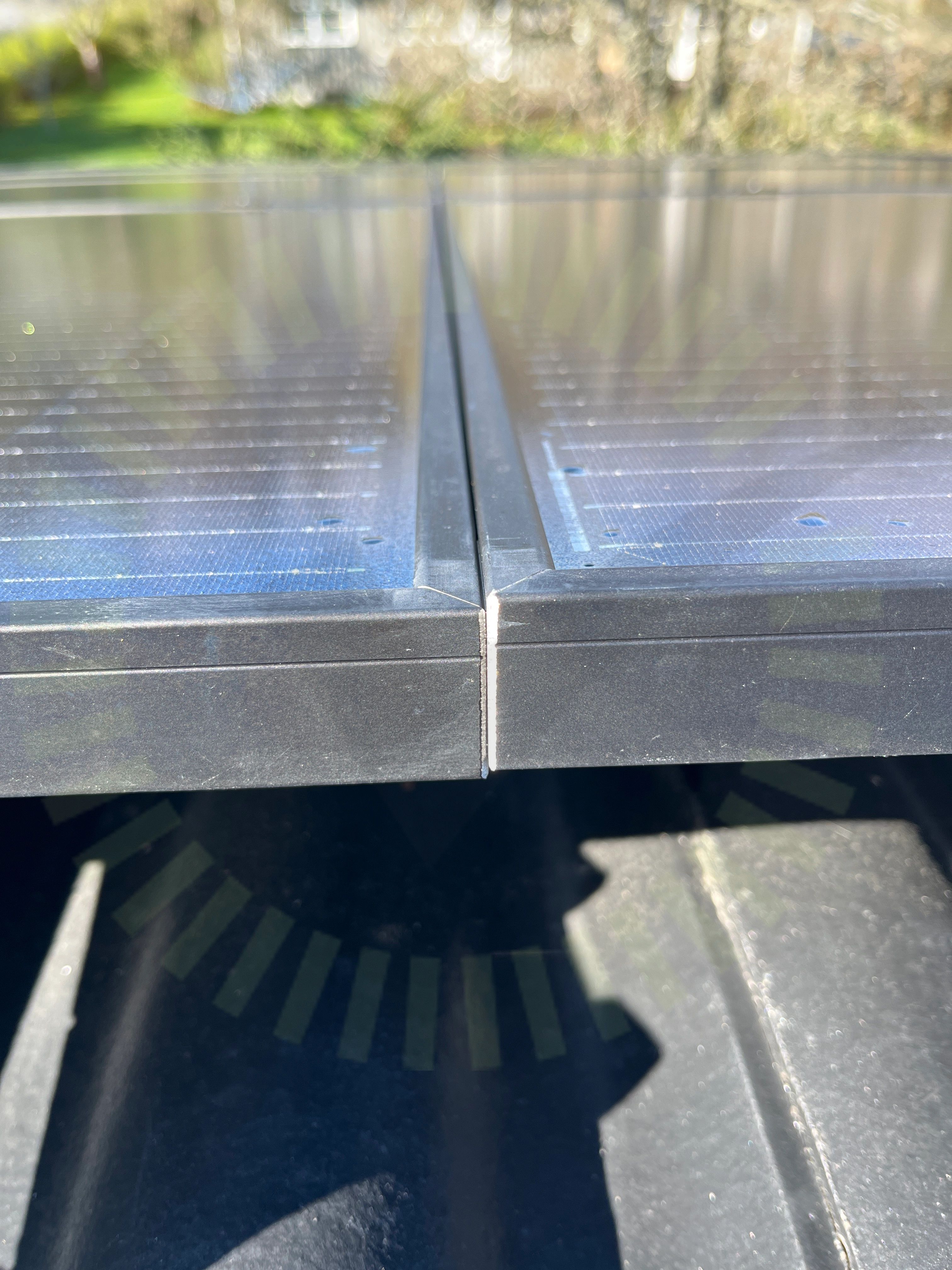

5.4 Panelramar separerade
Inte godkändPanelernas ramar ligger dikt an varandra.
Installation Manual for LONGi Solar PV Modules V18, Sida 11

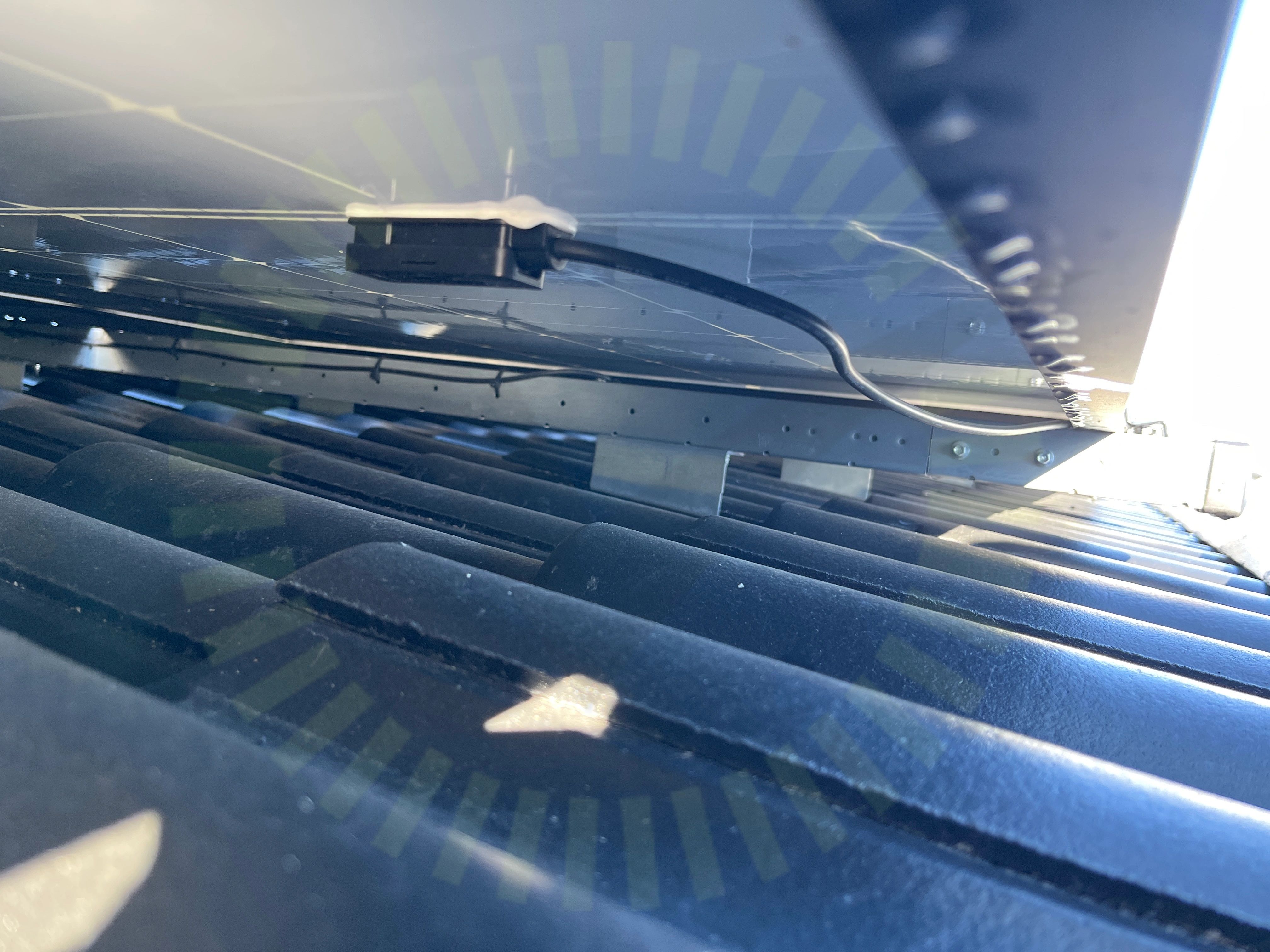

5.5 Kopplingslåda böjradie
Inte godkändKabeln ut från kopplingsdosan är inte dragavlastad.
SS 436 40 00 (522.8.3)
Godkända kontrollpunkter
11/17Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningSkador på panelSkuggningSpänningar i ramStress på kontakter
Ej tillgängligt vid besiktning
1/17Strängförläggning
Tak 1, Weland Stål: Råspont
Anmärkningar
5/22

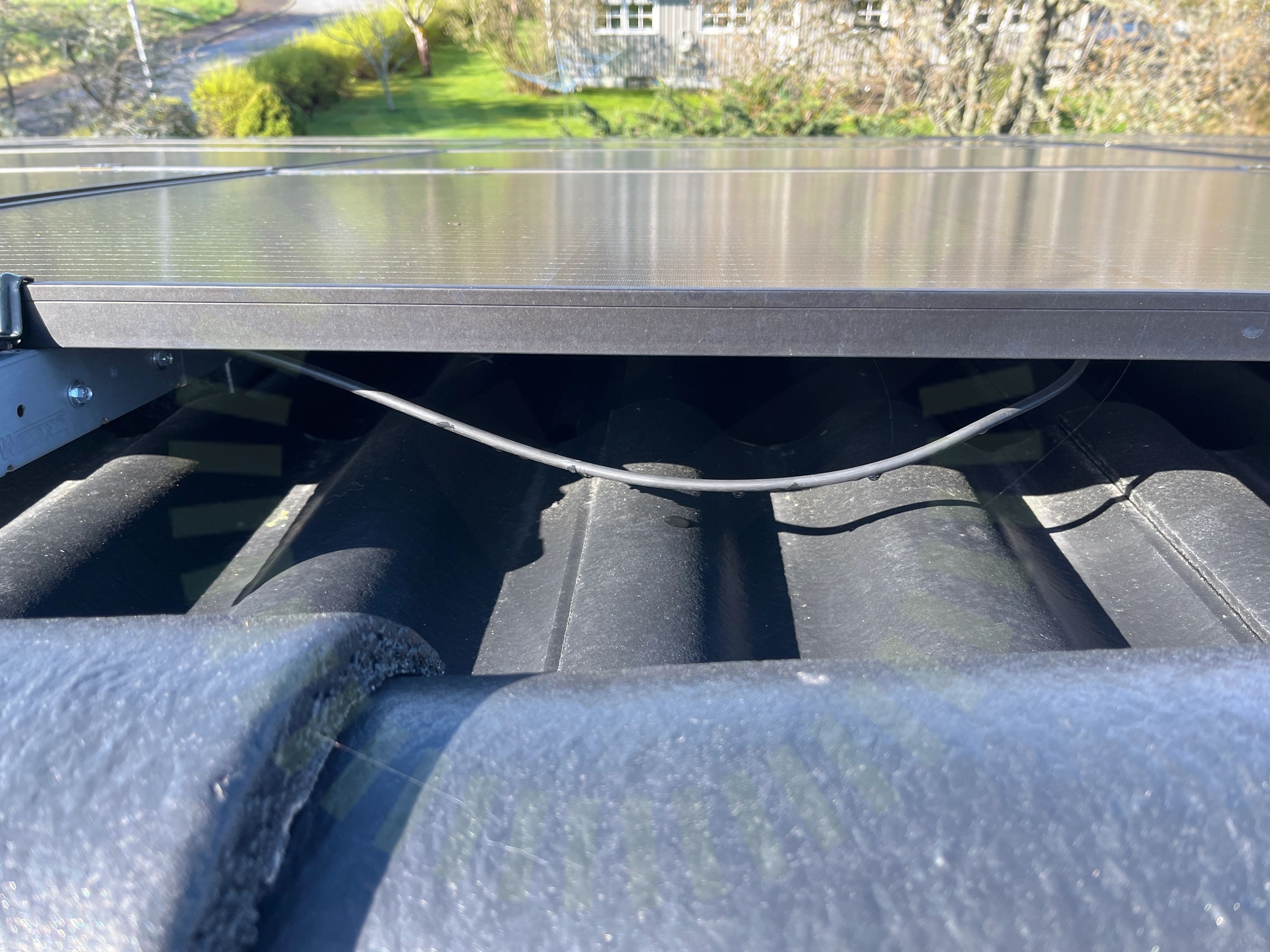

6.1 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd.
SS 436 40 00 (712.522.101)

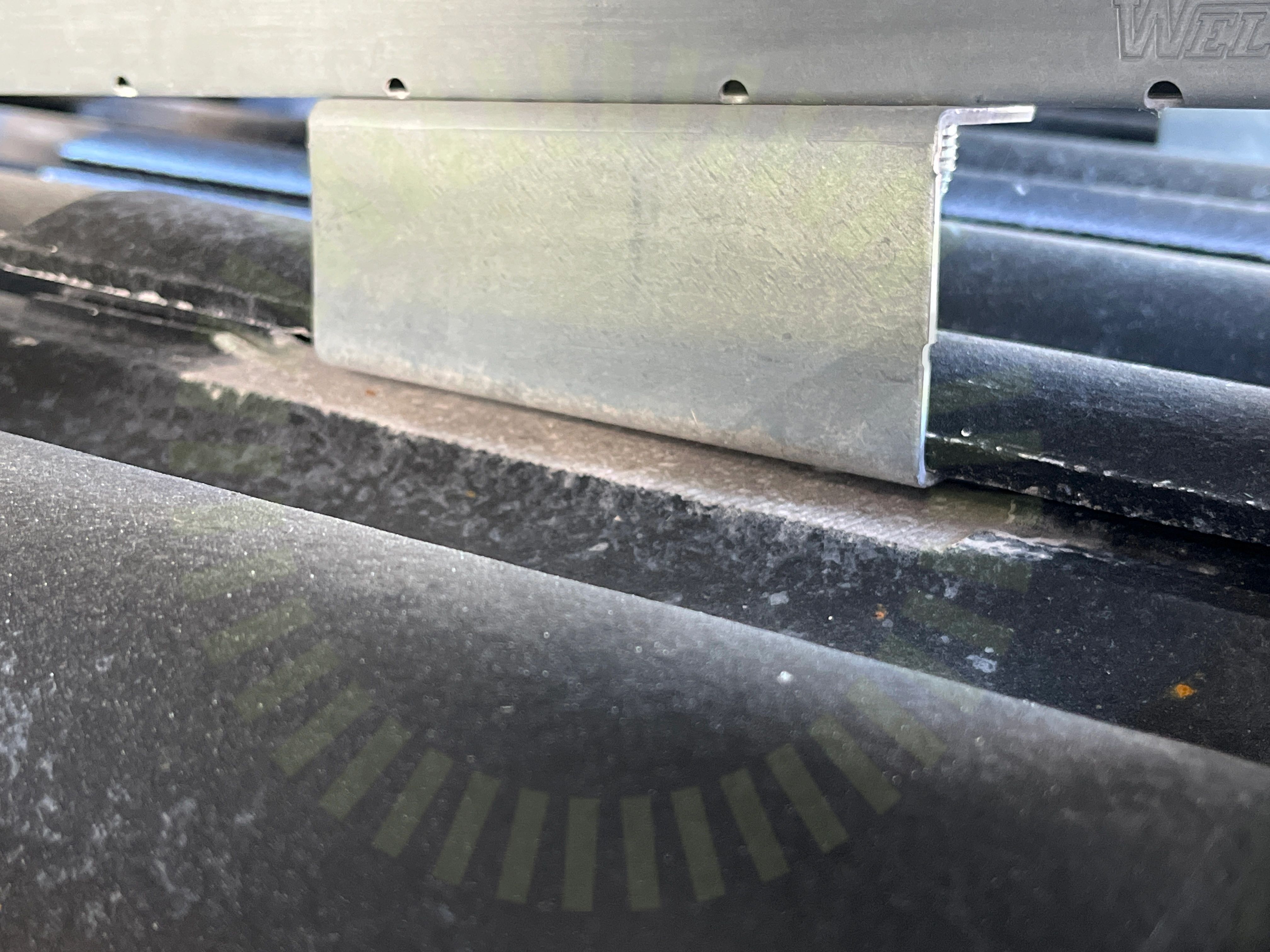

6.2 Skador
Inte godkändMan har slipat pannorna för mycket och detta har gjort att det kommer in en del vatten under pannorna.

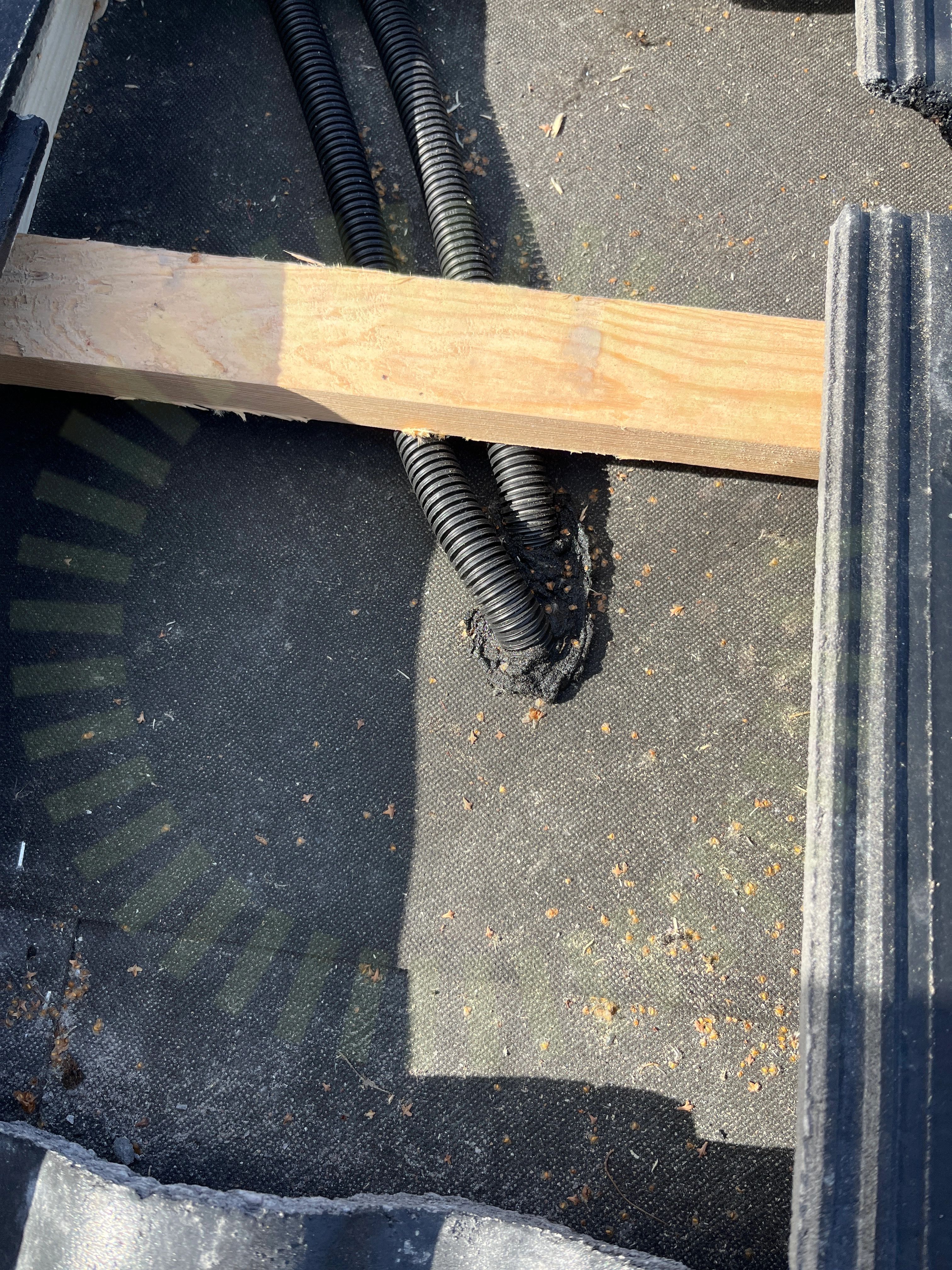

6.3 Takgenomföring
Inte godkändDokumentation som styrker vald metod för takgenomföring saknas.

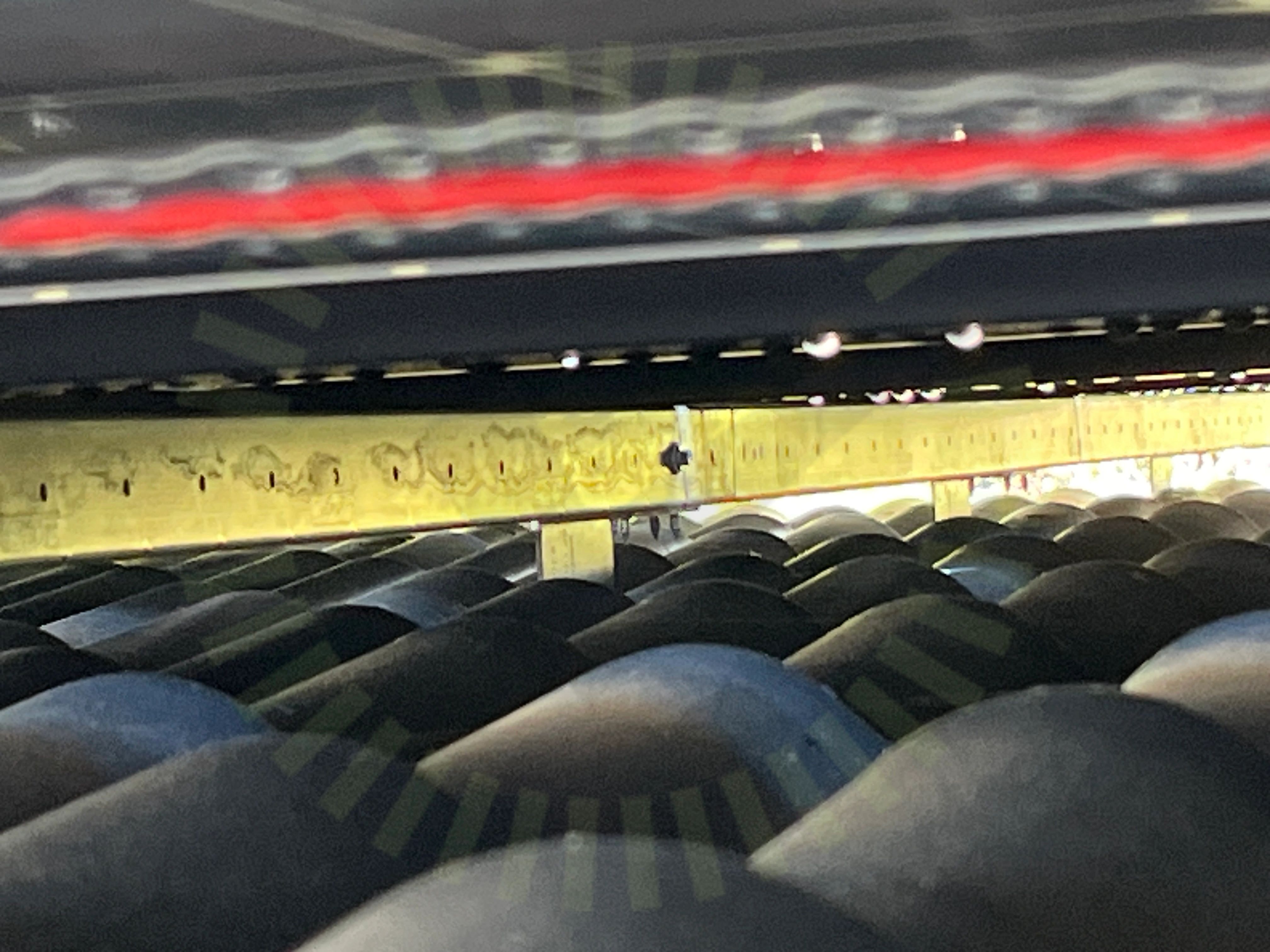

6.4 Skenskarvar
Inte godkändSammankopplingen mellan skenorna är inte korrekt installerad, för få skruv har används.
MA5102 Sid 1 (1) | Version 3 - 221101

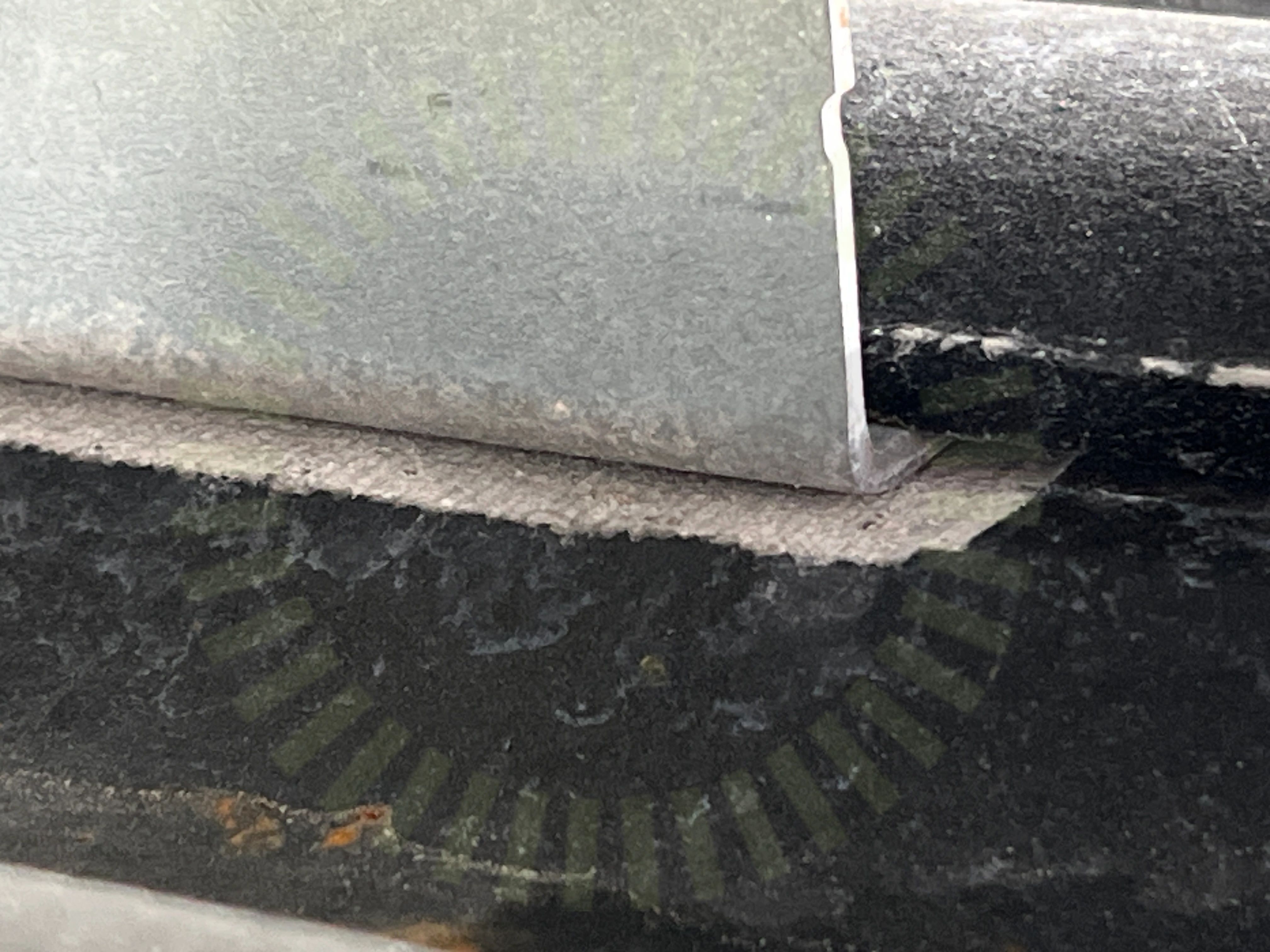

6.5 Underliggande takpanna
Inte godkändInfästningar ligger mot underliggande takpanna.
MA5102 Sid 1 (1) | Version 3 - 221101
Godkända kontrollpunkter
16/22DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmor rätt förläggningMittklämmorPlaceringRåspontsinfästningSkenornas infästningSkenornas överhängSnö- och VindlastberäkningTakkrokarnas CCTvådelad TakkrokUnderbyggnadVäderbeständigt materialÄndklämmor skena
Ej tillgängligt vid besiktning
1/22Skenors avstånd till varandra
Undercentral
Godkända kontrollpunkter
6/6FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
1/37

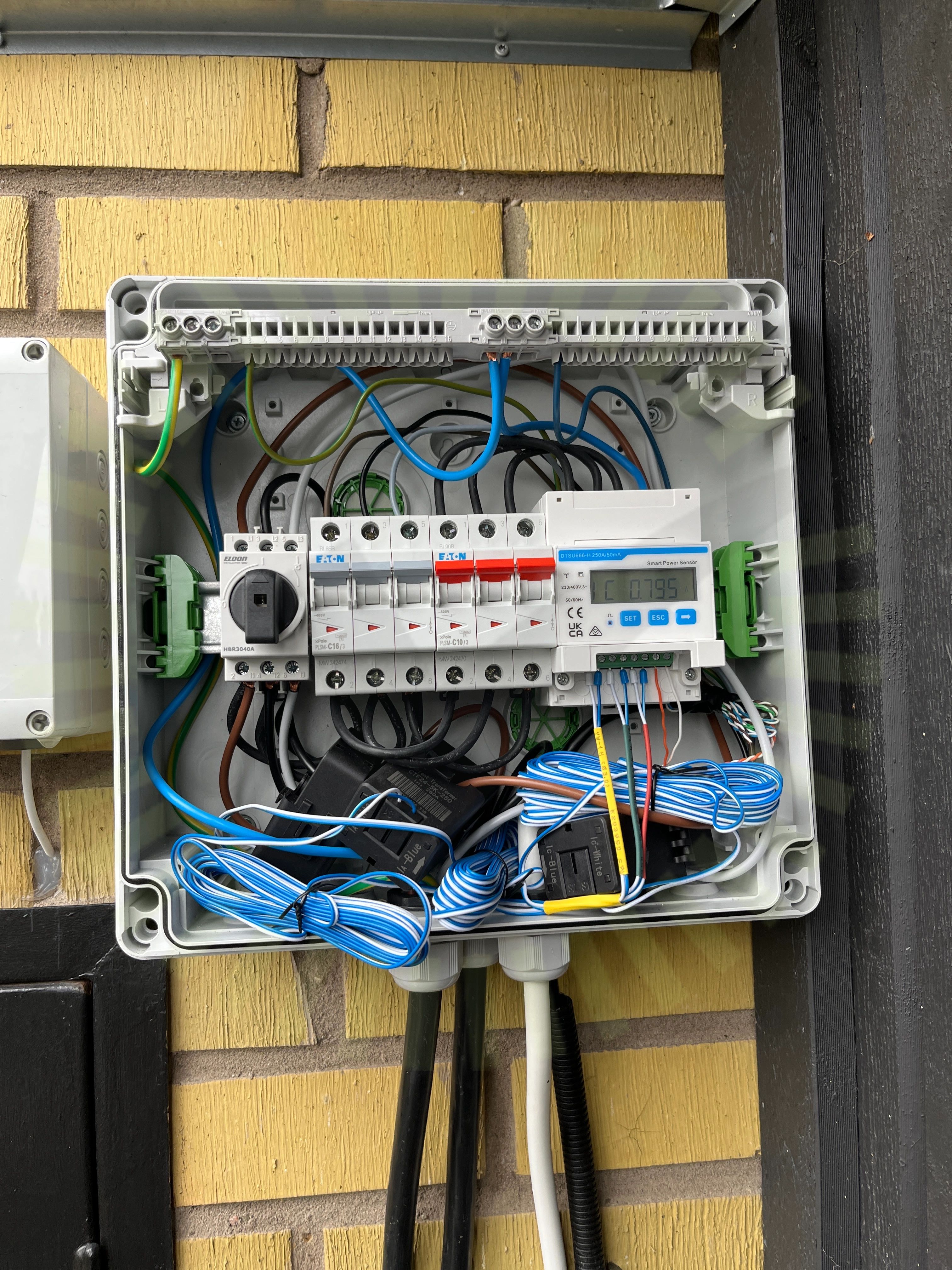

9.1 Dubbel matning
Inte godkändHuvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.
SS 436 40 00 (312.2.1.2 / 512.1.2)
Godkända kontrollpunkter
34/37AC anslutning växelriktareAC kablage förläggningAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max StrömEnkelisolerade ledareGenomföringarHuvudsäkringIdentifieringInfästningJordfelsbrytareJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetUtrymmeVäderbeständigt materialVäxelriktarens IP klassning
Ej tillgängligt vid besiktning
2/37DC Max SpänningDC Min Spänning
