Institutet för Solenergikvalitet

Besiktningsrapport

9.2
x

Installation genom

Nova Solar

Datum

3 november 2023

Ort

Onsala, Hallands län
PEN-ledare
Avstånd närliggande objekt
AC kablage förläggning
92% godkända8% ej godkända

Om installationen

PanelerLongi: LR5-54HPB
MontagesystemNordmount Panntak: Bärläkt
VäxelriktareHuawei: SUN2000-12-25KTL-M5
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
Nova Solar

Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Säkerhetsbrytare AC

Anmärkningar

1/6
Egenskaper

2.1 Egenskaper

Inte godkänd

IP klassning har påverkats negativt vid installation, bristfälligt tätad efter håltagning.

Godkända kontrollpunkter

5/6
Anslutningar i brytareIdentifieringInfästningPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, Longi: LR5-54HPB

Godkända kontrollpunkter

17/17
Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKontaktdonMellanrumPanelkablaget generell böjradiePanelkablagets böjradiePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggningÖverlappning

Tak 1, Nordmount Panntak: Bärläkt

Anmärkningar

2/22
Skenornas överhäng

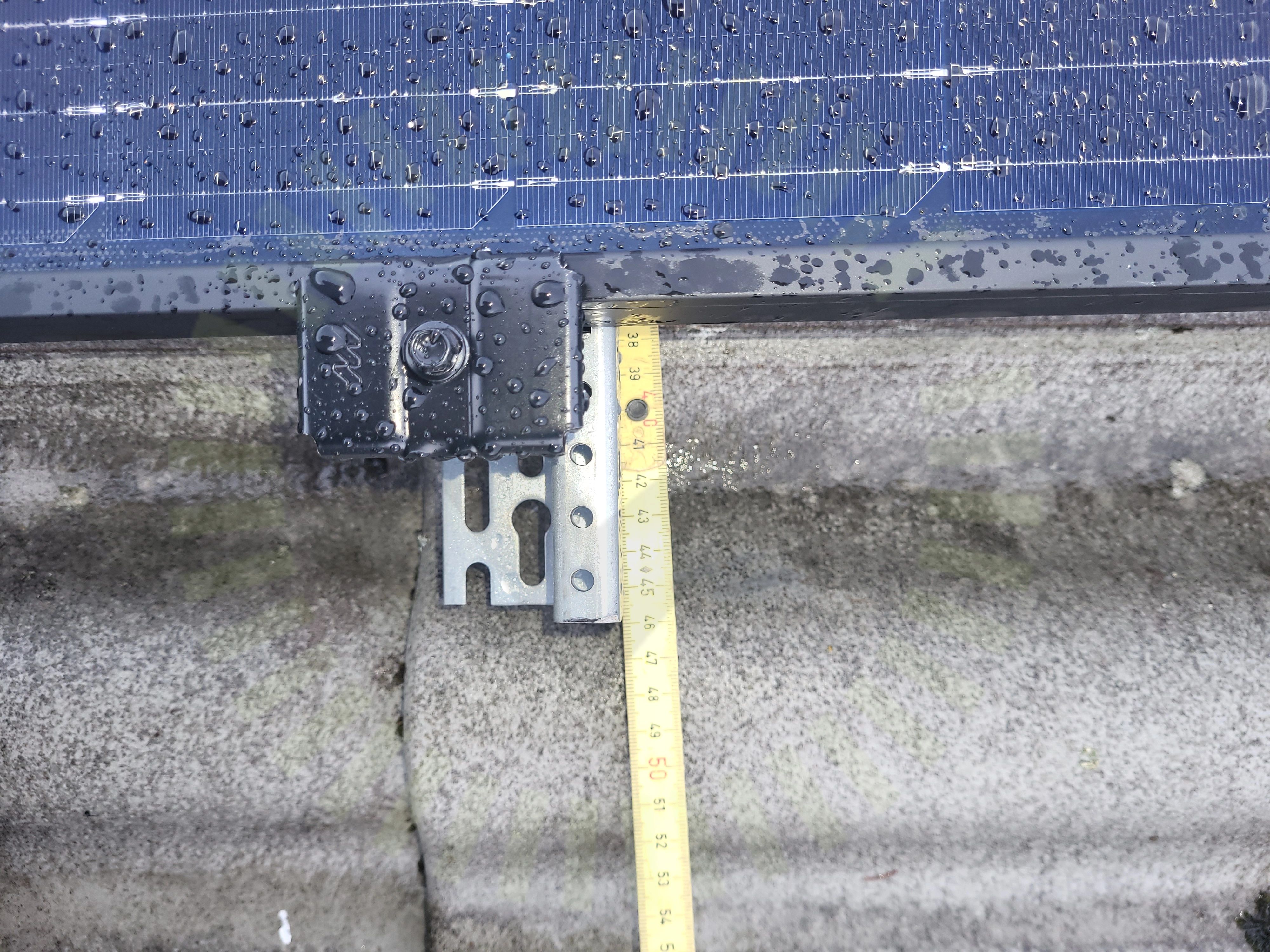

4.1 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt, för långt överhäng förekommer.

Snö- och vindlastberäkning
Skenskarvar

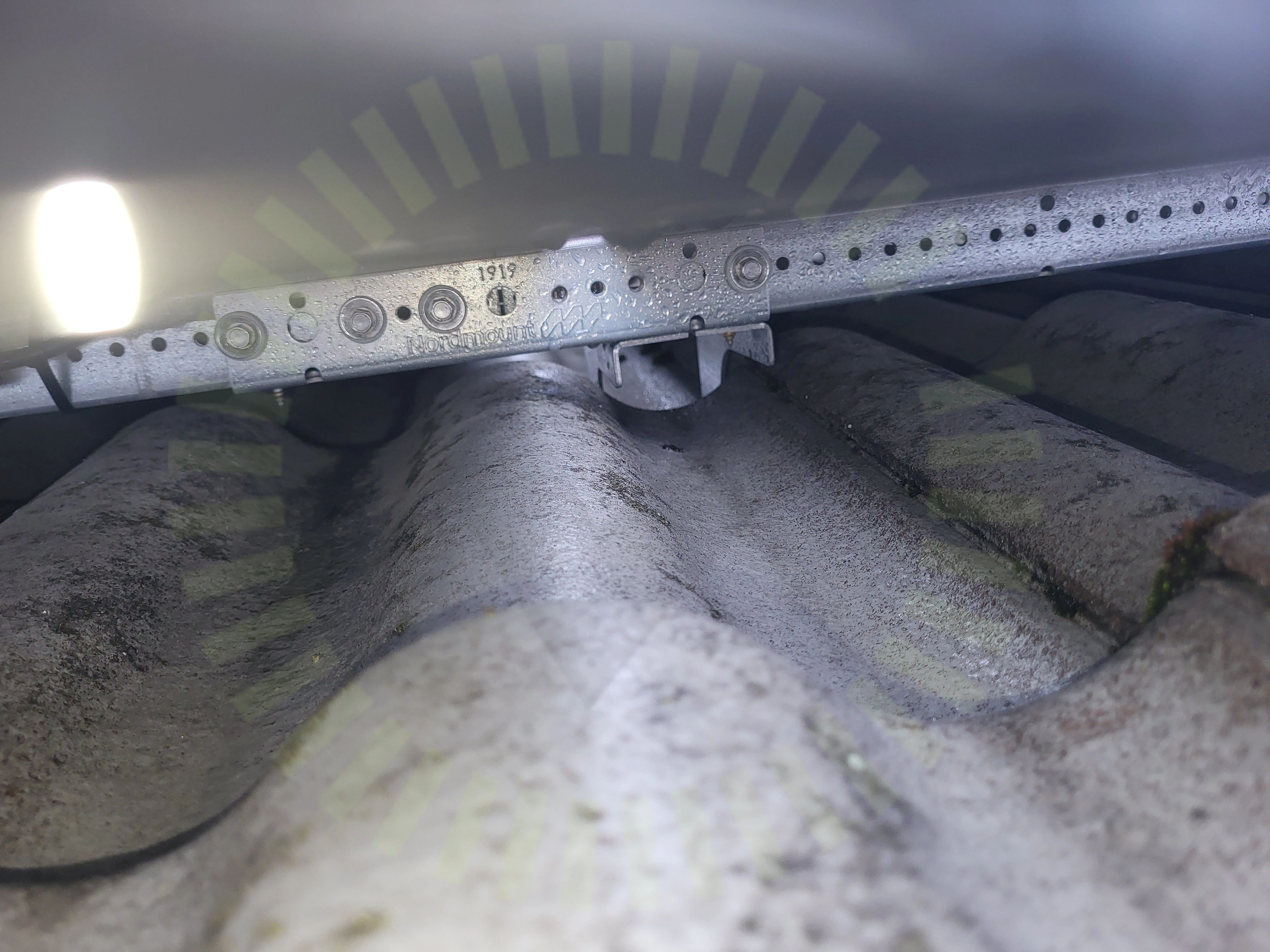

4.2 Skenskarvar

Inte godkänd

Plåtskruvar sitter inte jämt fördelat mellan de två skenor som skarvas.

Nordmount: Monteringsanvisning Tegel | Bärläkt Version 1 — 230309, Sida 2

Godkända kontrollpunkter

19/22
Bärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSnö- och VindlastberäkningSäkerhetsavståndTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/22
Takgenomföring

Undercentral

Anmärkningar

1/6
PEN-ledare

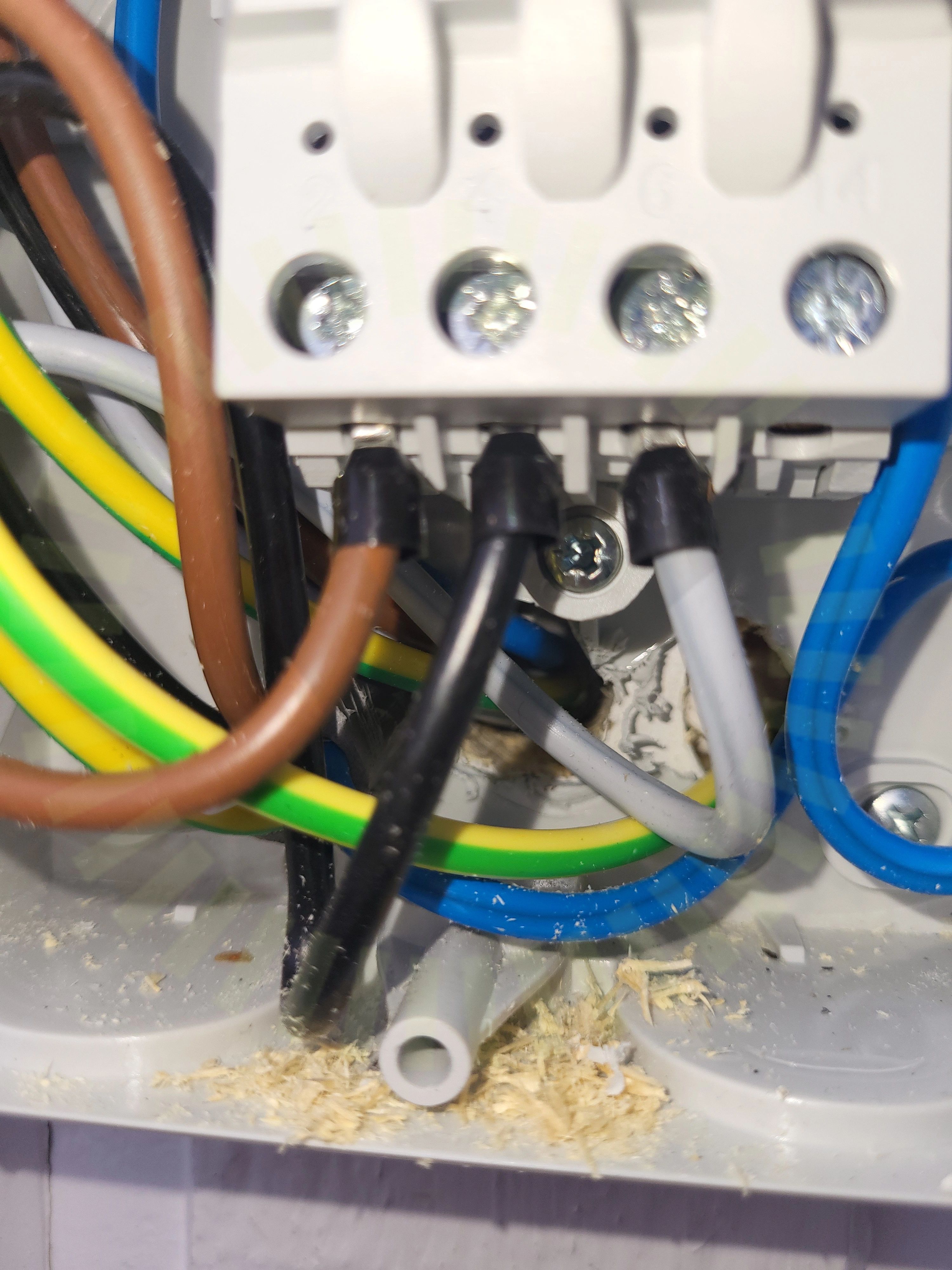

5.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4 (543.4.1)

Godkända kontrollpunkter

5/6
InfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

1/5
Tillförlitligt fäst

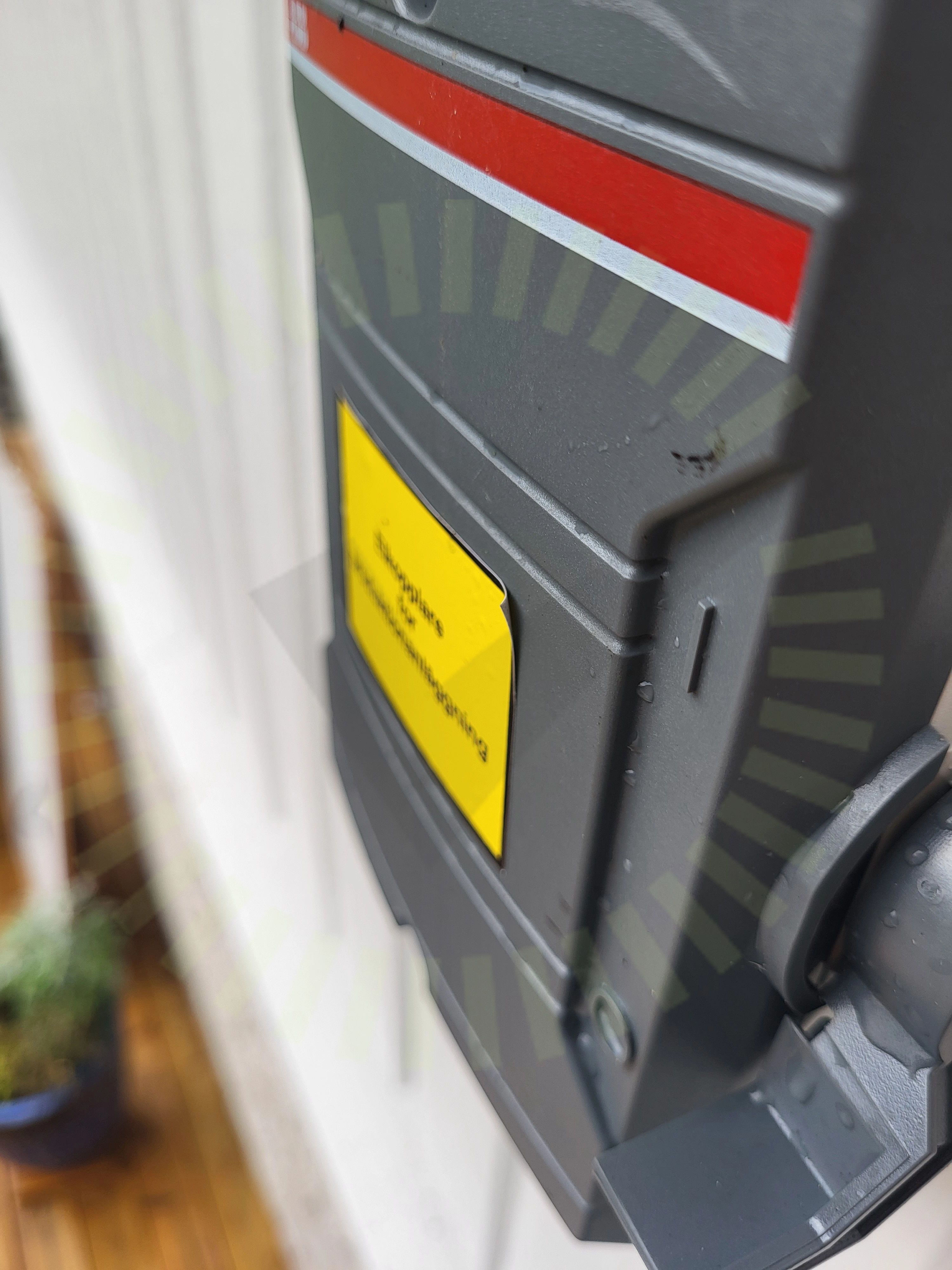

6.1 Tillförlitligt fäst

Inte godkänd

Risk för att vald märkning inte kommer sitta kvar under anläggningens förväntade livslängd.

ELSÄK-FS 2022:2, §11

Godkända kontrollpunkter

4/5
Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

4/38
AC kablage förläggning

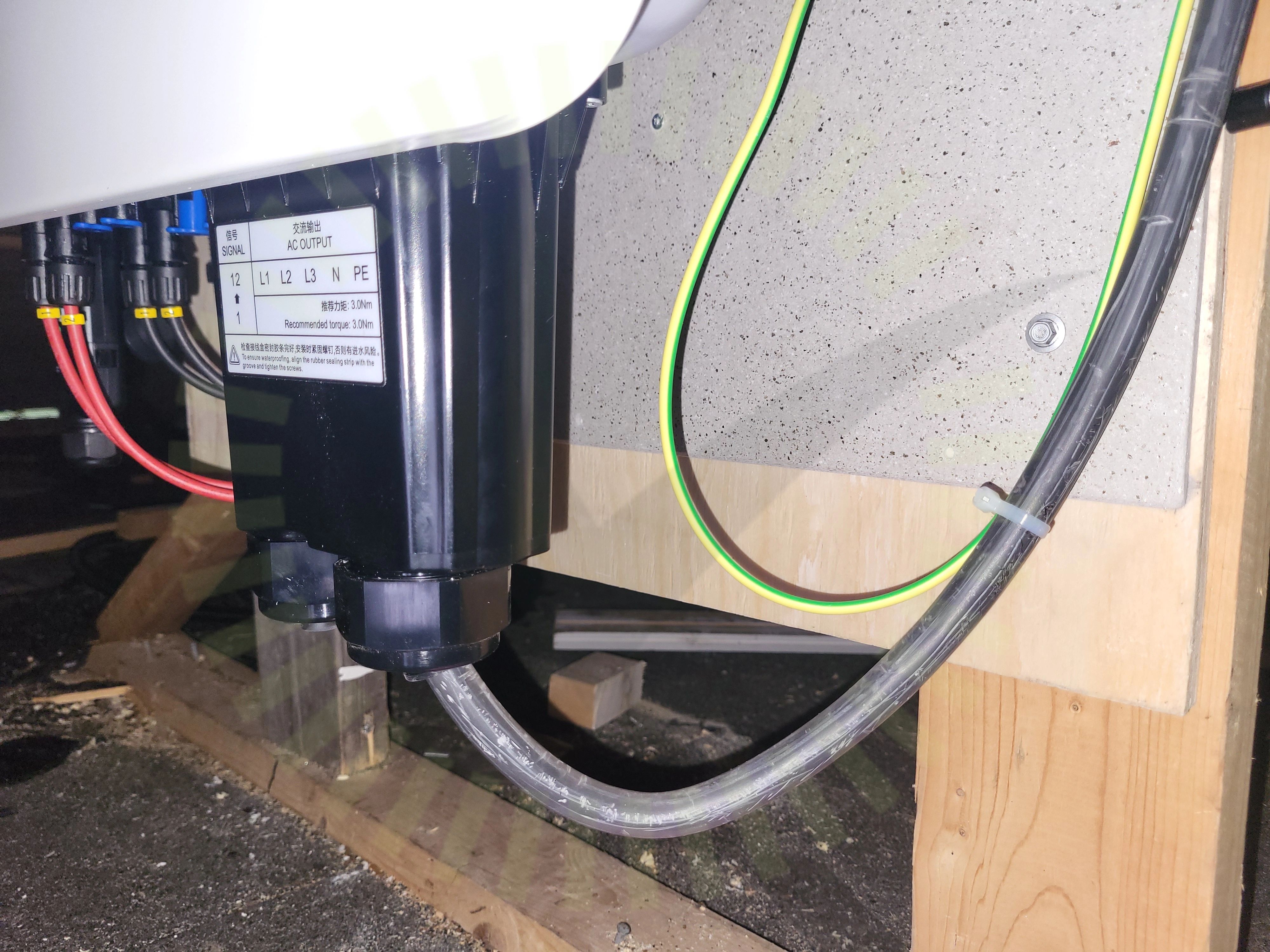

7.1 AC kablage förläggning

Inte godkänd

Kablage drar bakåt och påfrestar växelriktarens anslutning.

Avstånd närliggande objekt

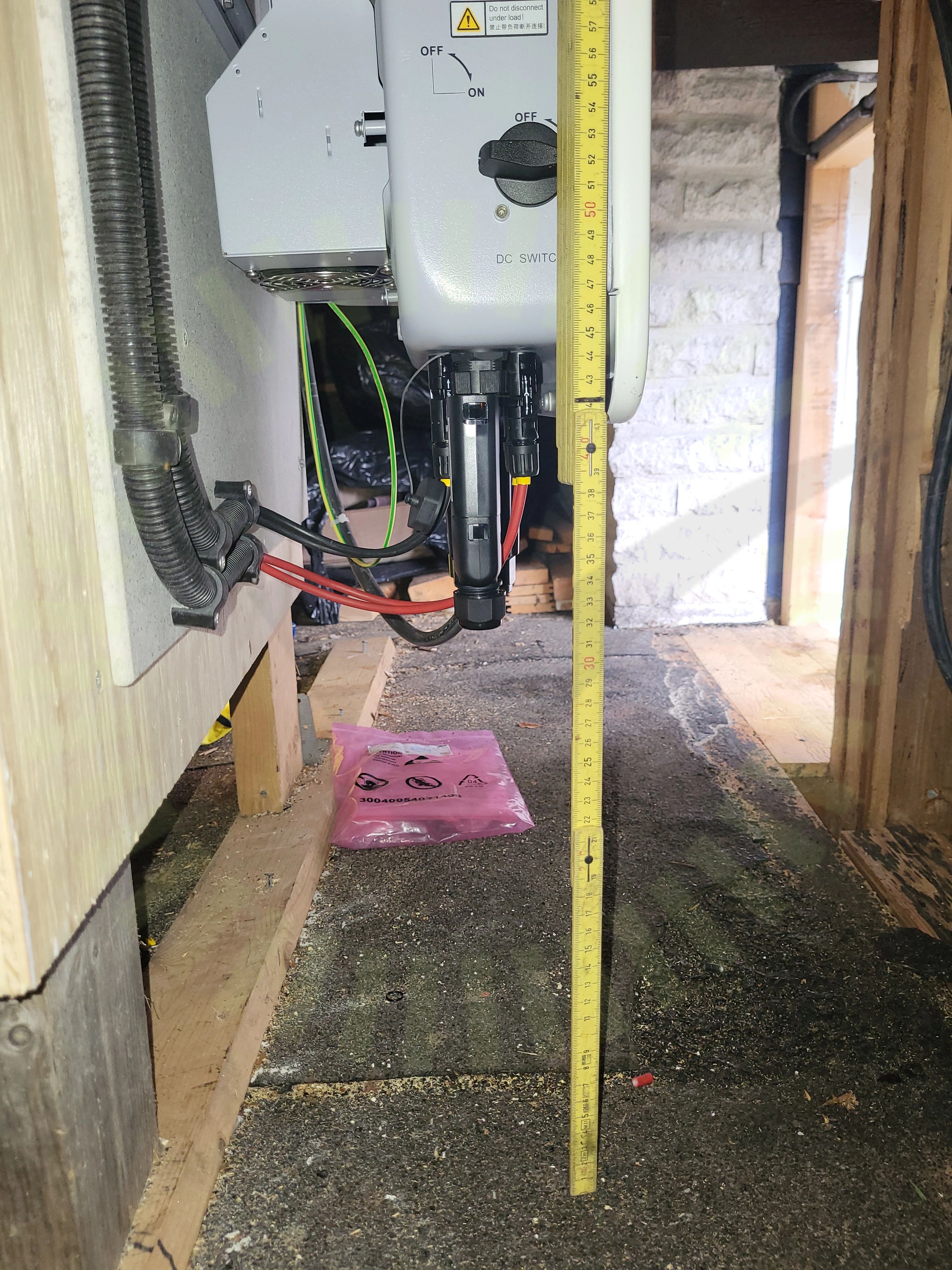

7.2 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SUN2000-(12KTL-25KTL)-M5 Series User Manual, 2023-04-12, sid 26
Genomföringar

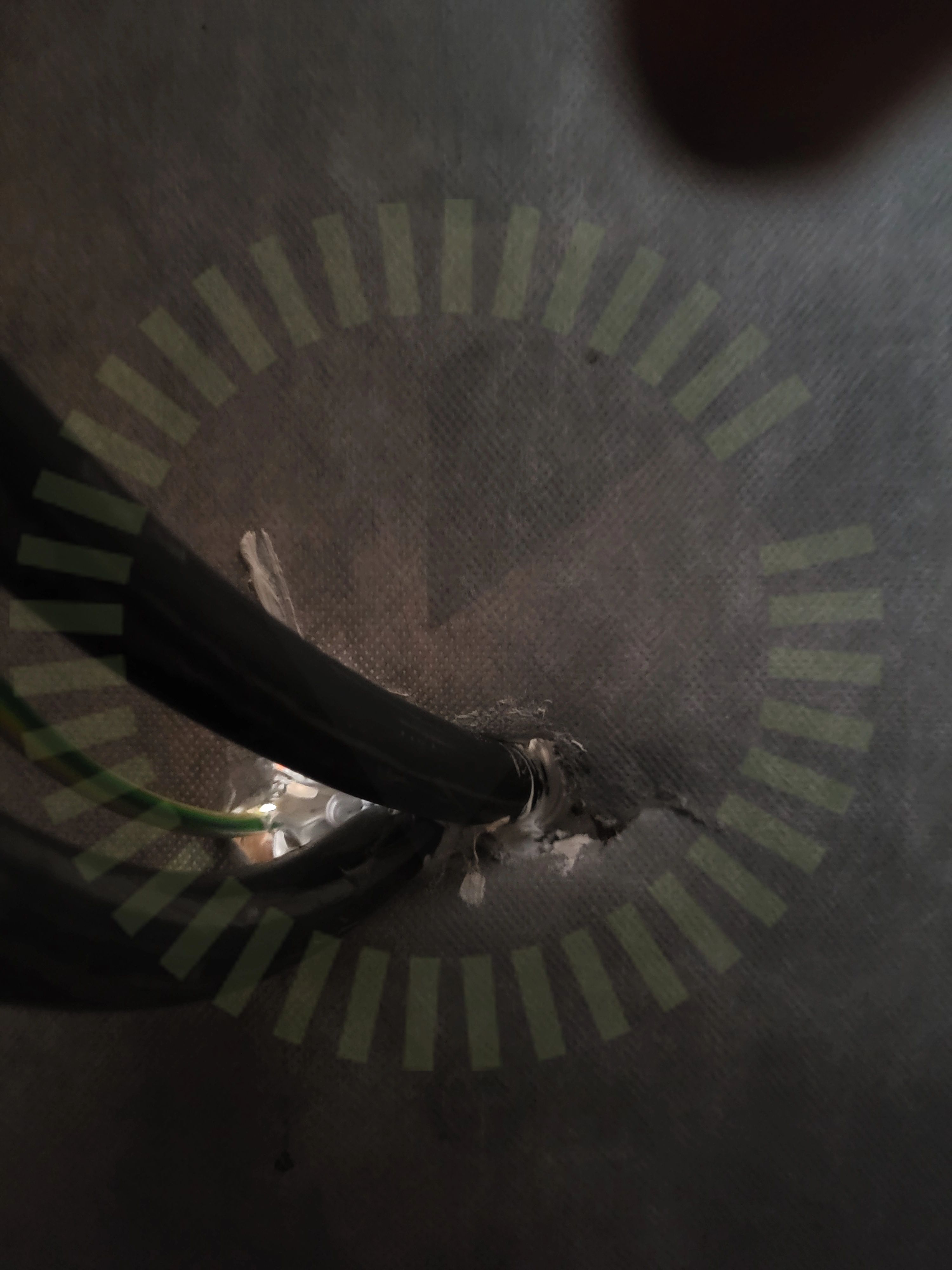

7.3 Genomföringar

Inte godkänd

Genomföring inte tillförlitligt tätad.

SS 436 40 00 (527.2.1)

7.4 Jordfelsbrytare

Inte godkänd

Jordfelsbrytare bryter inte enligt gällande krav.

SUN2000-(12KTL-25KTL)-M5 Series User Manual, 2023-04-12, sid 41

Godkända kontrollpunkter

34/38
AC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMax total effektMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
