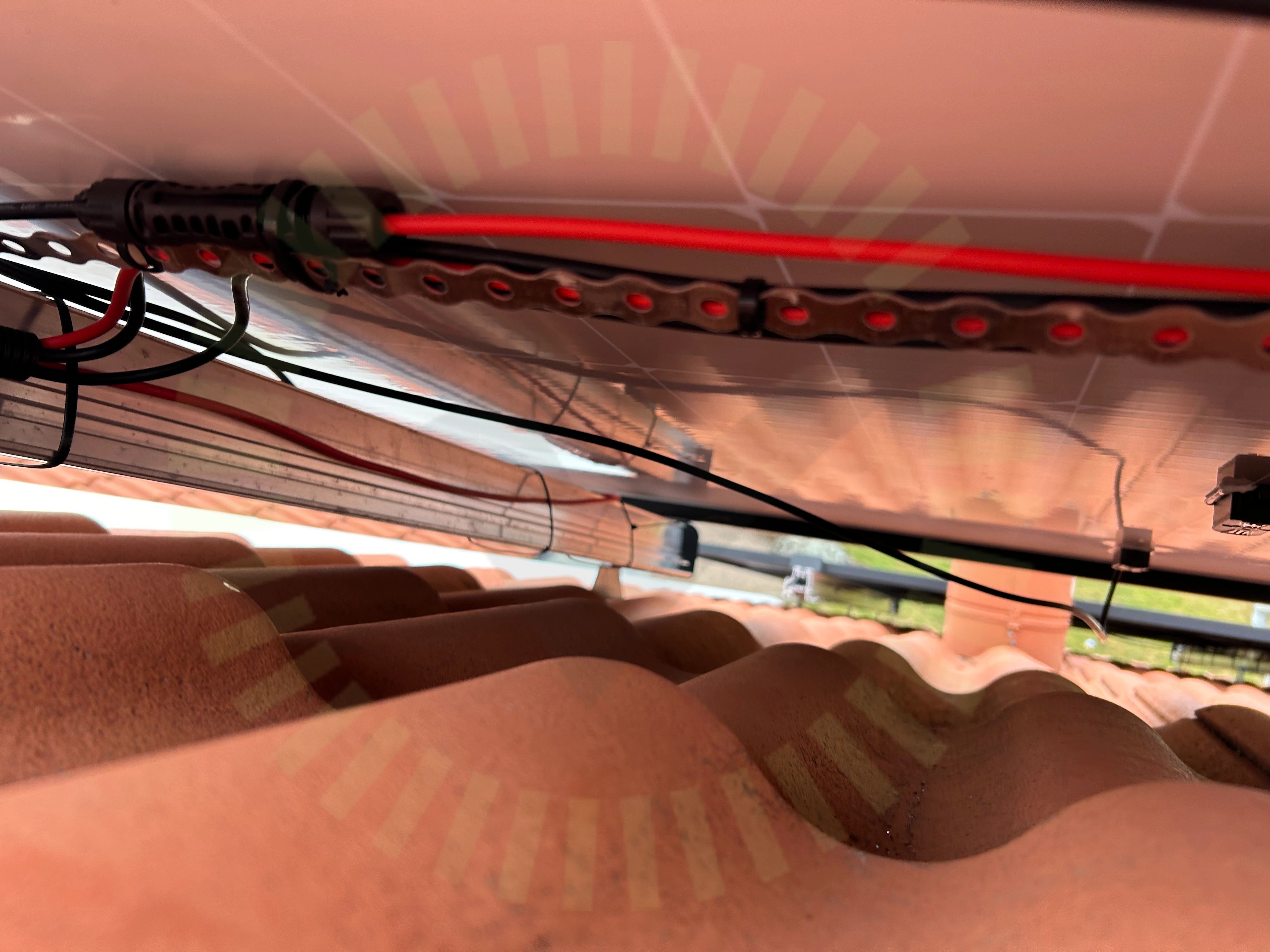

1.1 Kontakter
Inte godkändBuntband får inte sitta över kontakter.
Besiktningsrapport
9.4
Installation genom
Smart Solkraft
Datum
23 april 2023
Ort
Linghem, Östergötlands län
91% godkända9% ej godkända
Om installationen
PanelerDenim U M3 450 BB 120H
MontagesystemWindon: Spontfäste tegelpanna
VäxelriktareGroWatt: MID15~25KTL3-X
Installerad av Smart Solkraft som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Denim U M3 450 BB 120H
Anmärkningar
2/19
1.2 Kopplingslåda
Inte godkändKablage drar hårt i panelens utgångar.
Godkända kontrollpunkter
17/19Avstånd till havetAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKlämmornas överlappningLutningPanelkablagets böjradiePanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggning
GroWatt: MID15~25KTL3-X
Anmärkningar
3/392.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
ELSÄK-FS 2022:1 (3 kap. 6 §)
2.2 Strängschema
Inte godkändSträngschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
ELSÄK-FS 2022:1 (3 kap. § 6)
2.3 Varning för likspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6
Godkända kontrollpunkter
36/39AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInformering av solcellerInfästningJordning av chassiKabeldimensioneringLedare FastspändaLikspänningskomponenterMissvisande varselmärkningMärkningSkadat kablageSträngdesignSäkringsdimensionTillförlitligt fästUppskalad ledareVarning för backspänningVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
Tak 1, Windon: Spontfäste tegelpanna
Anmärkningar
1/1

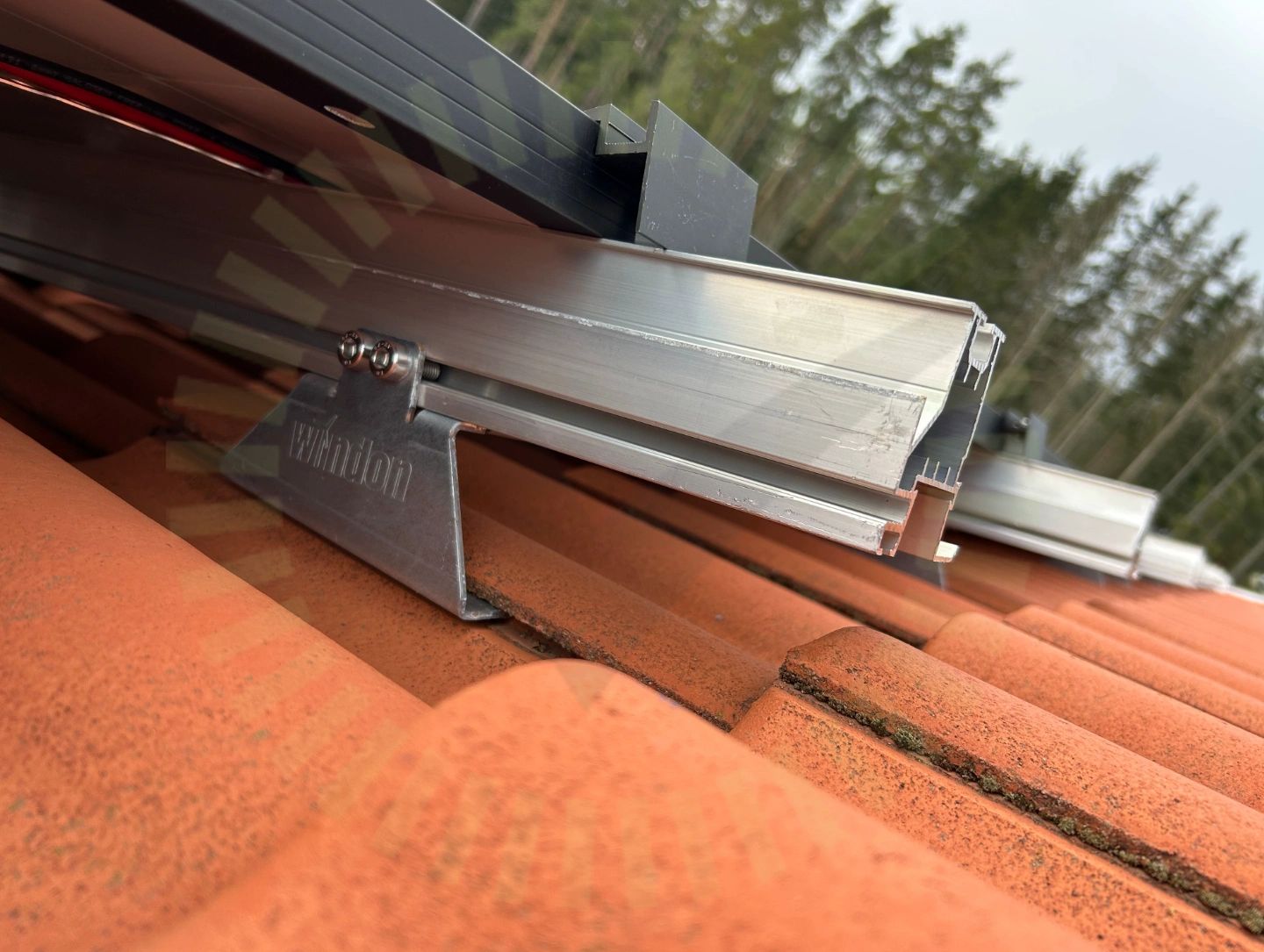

3.1 Skenor ändlock
KundkommentarÄndlock saknas på samtliga skenor mot takknock.
Windon: Spontfäste tegelpanna
Anmärkningar
2/19

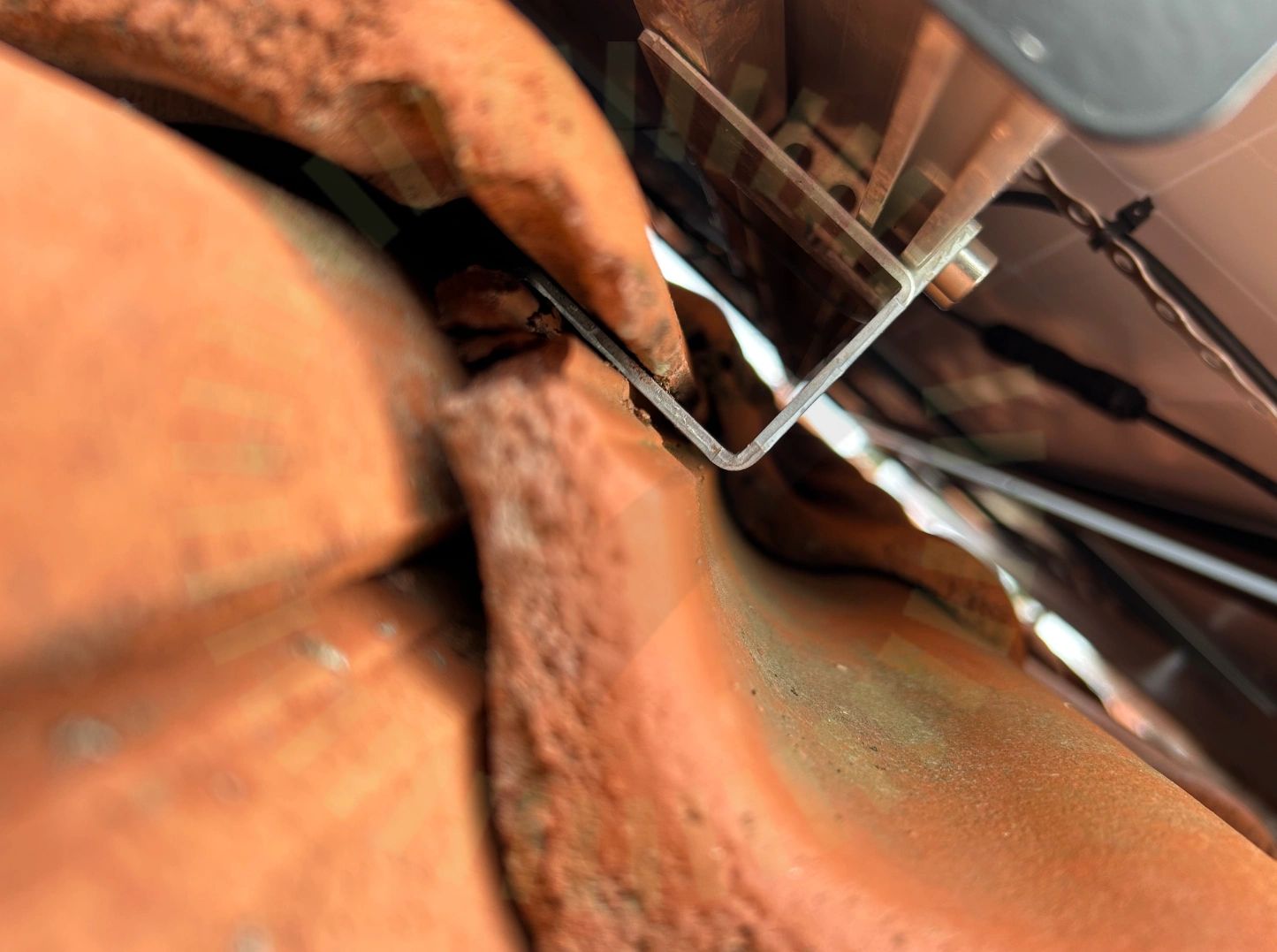

4.1 Infästning: Avstånd panna
Inte godkändKrok ligget mot den underliggande takpannan.
Tillverkarens anvisningar

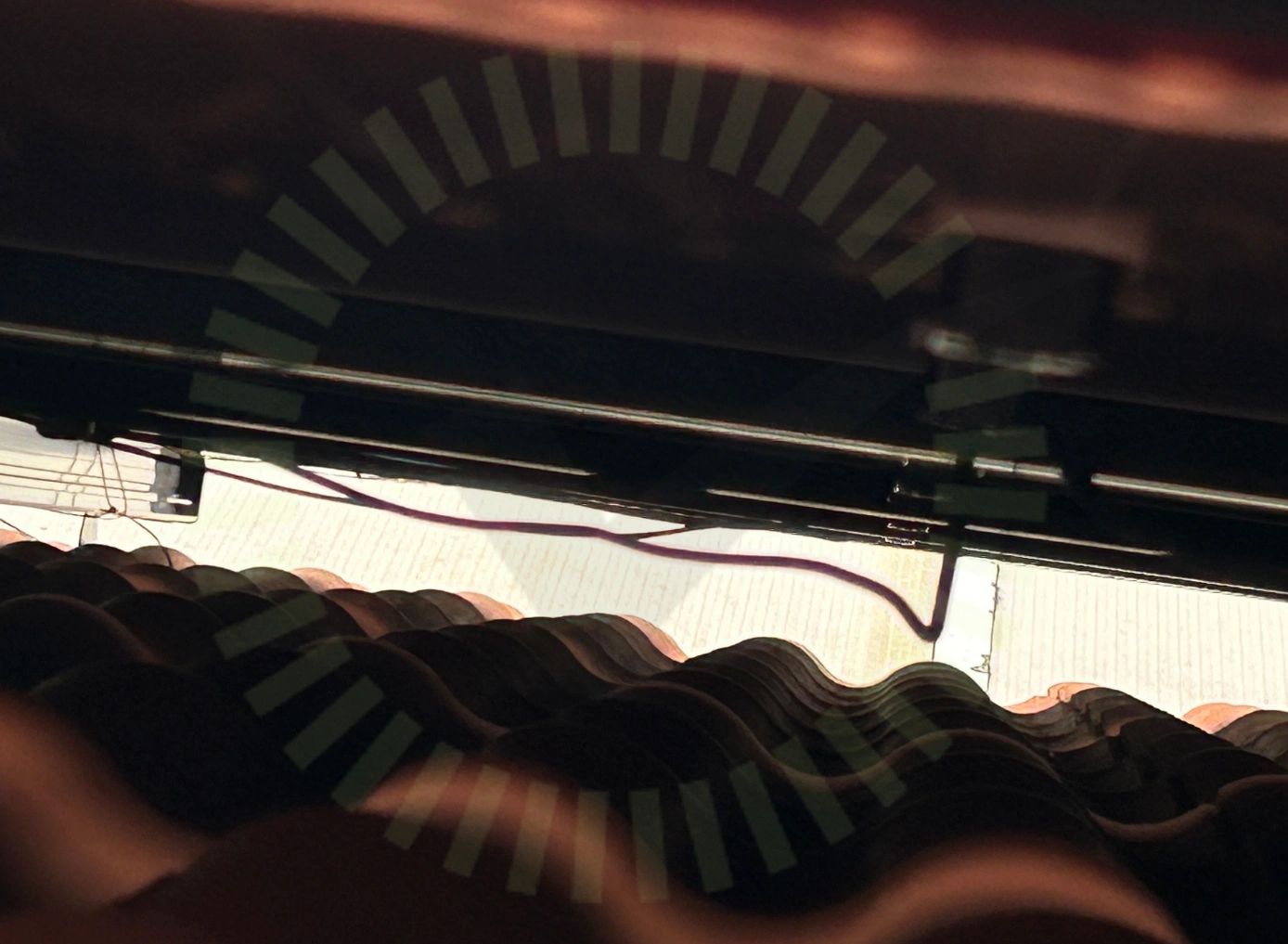

4.2 Kabeluppfästning
Inte godkändKablage är bristfälligt uppfäst.
SS 436 40 00 (712.521.101 och 522.8.4)
Godkända kontrollpunkter
17/19DC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästning RåspontInfästningarnas CC måttKabeldragning mellan takytorMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängSkenskarvarSlutfästeSnö- och VindlastberäkningTakgenomföringTvådelad TakkrokVäderbeständigt material
