Institutet för Solenergikvalitet

Besiktningsrapport

8.2
x

Installation genom

Svea Solar

Datum

13 april 2023

Ort

Ytterby, Västra Götalands län
Klämmornas överlappning
Kopplingslåda
Skenornas överhäng
84% godkända16% ej godkända

Om installationen

PanelerRisen: RSM40-8 385-405W
MontagesystemCC90- UNUM Betongpannor
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
TillbehörSäkerhetsbrytare AC
Svea Solar

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

2/2
Mätprotokoll DCSträngschema

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6
BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad

Tak 1, CC90- UNUM Betongpannor

Anmärkningar

9/26
Främmande material

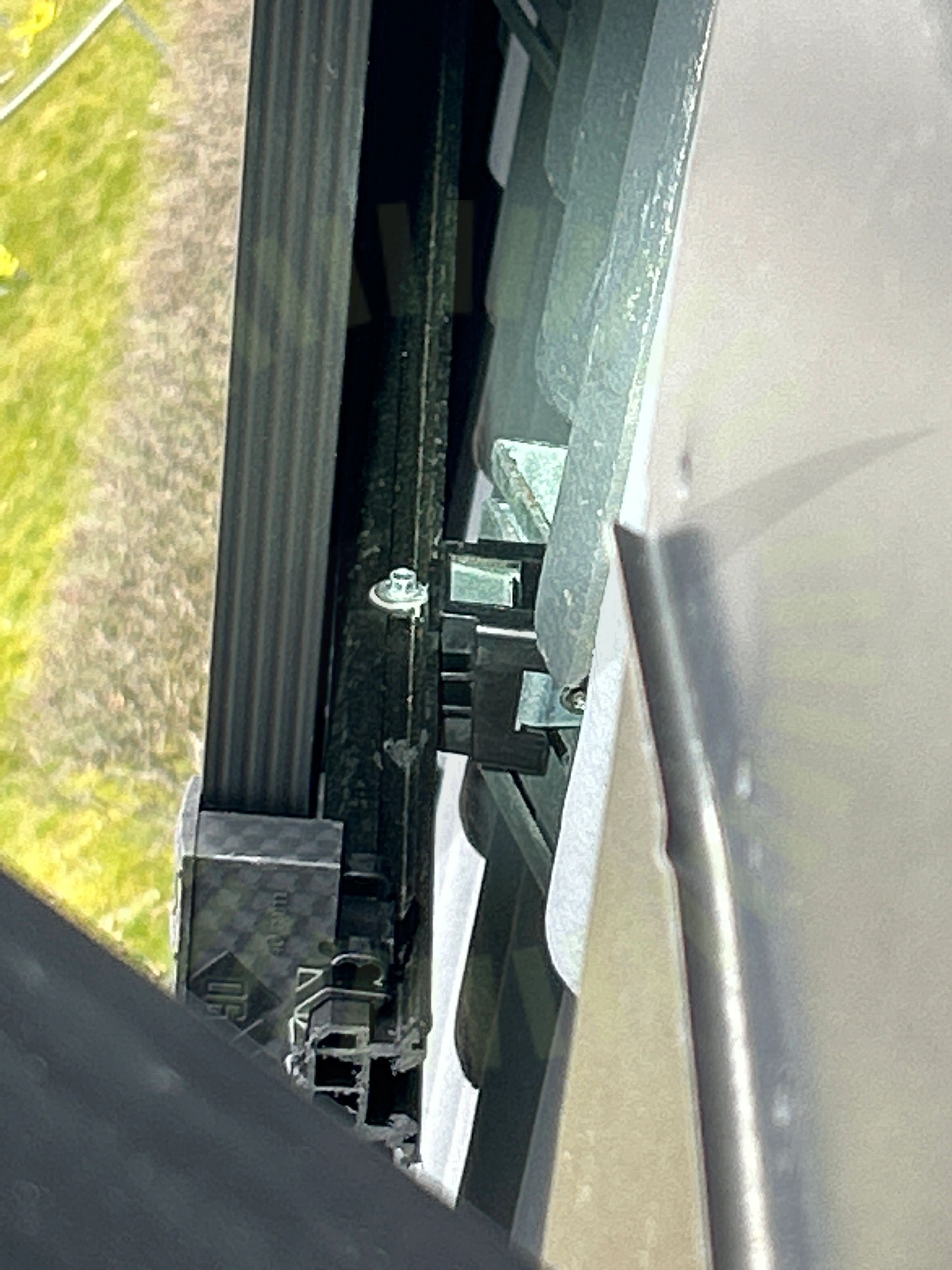

3.1 Främmande material

Inte godkänd

Använda skruvar är inte från tillverkaren samt är placerade på fel ställe.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 8

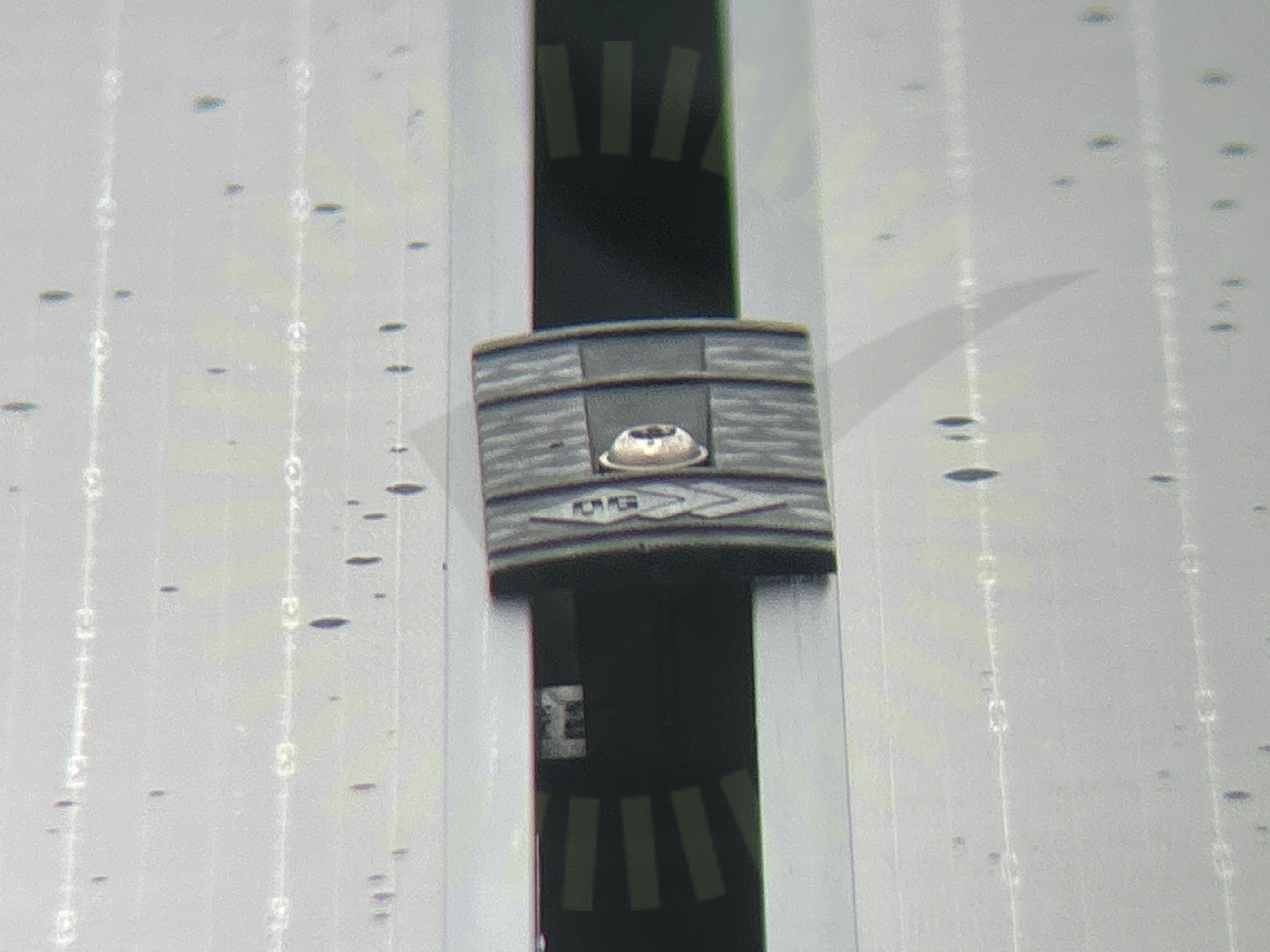

Klämma ligger fel.

3.2 Klämma ligger fel.

Inte godkänd

Klämma överlappar inte korrekt. Ligger snett.

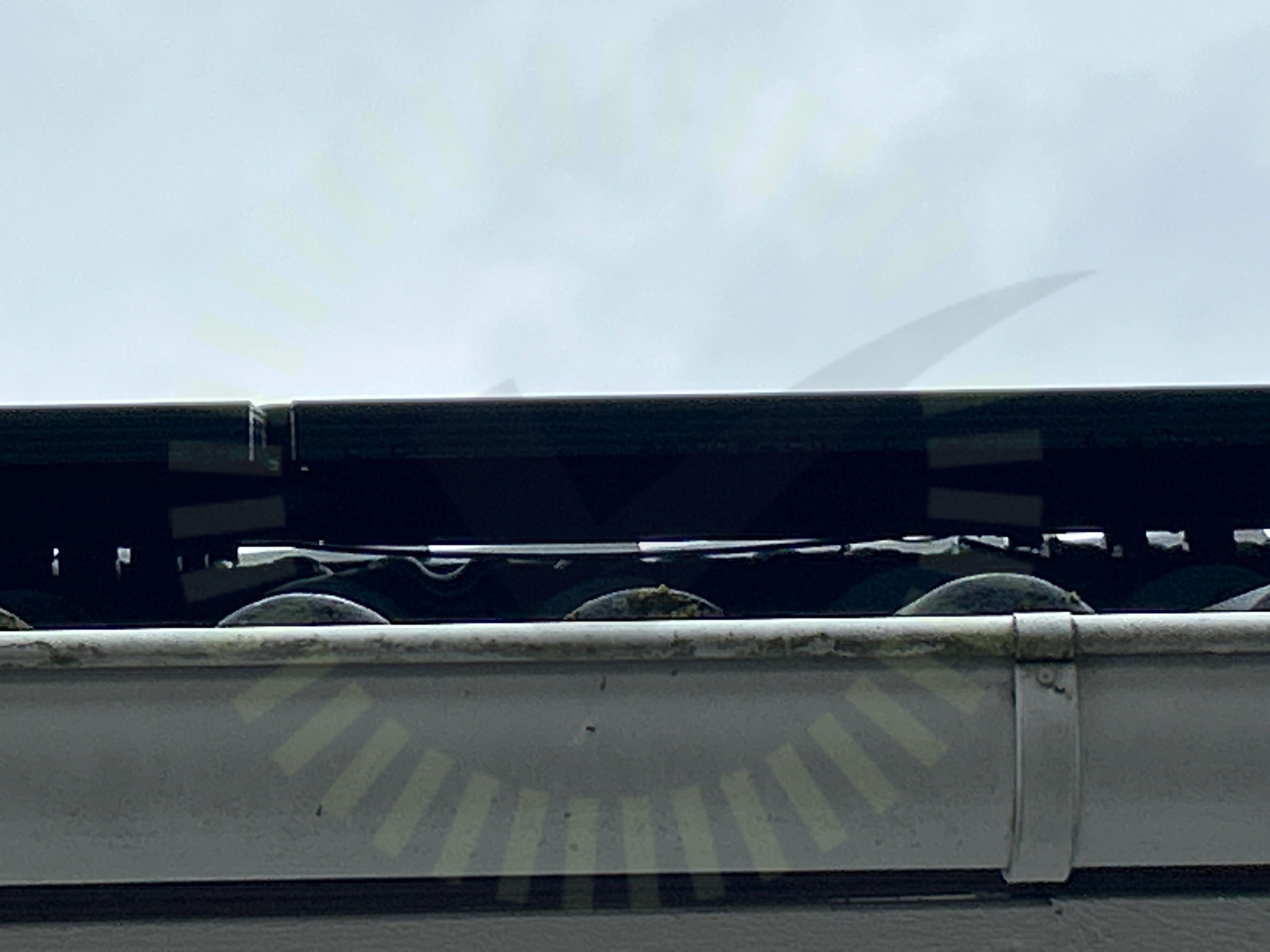

Kabeluppfästning

3.3 Kabeluppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)

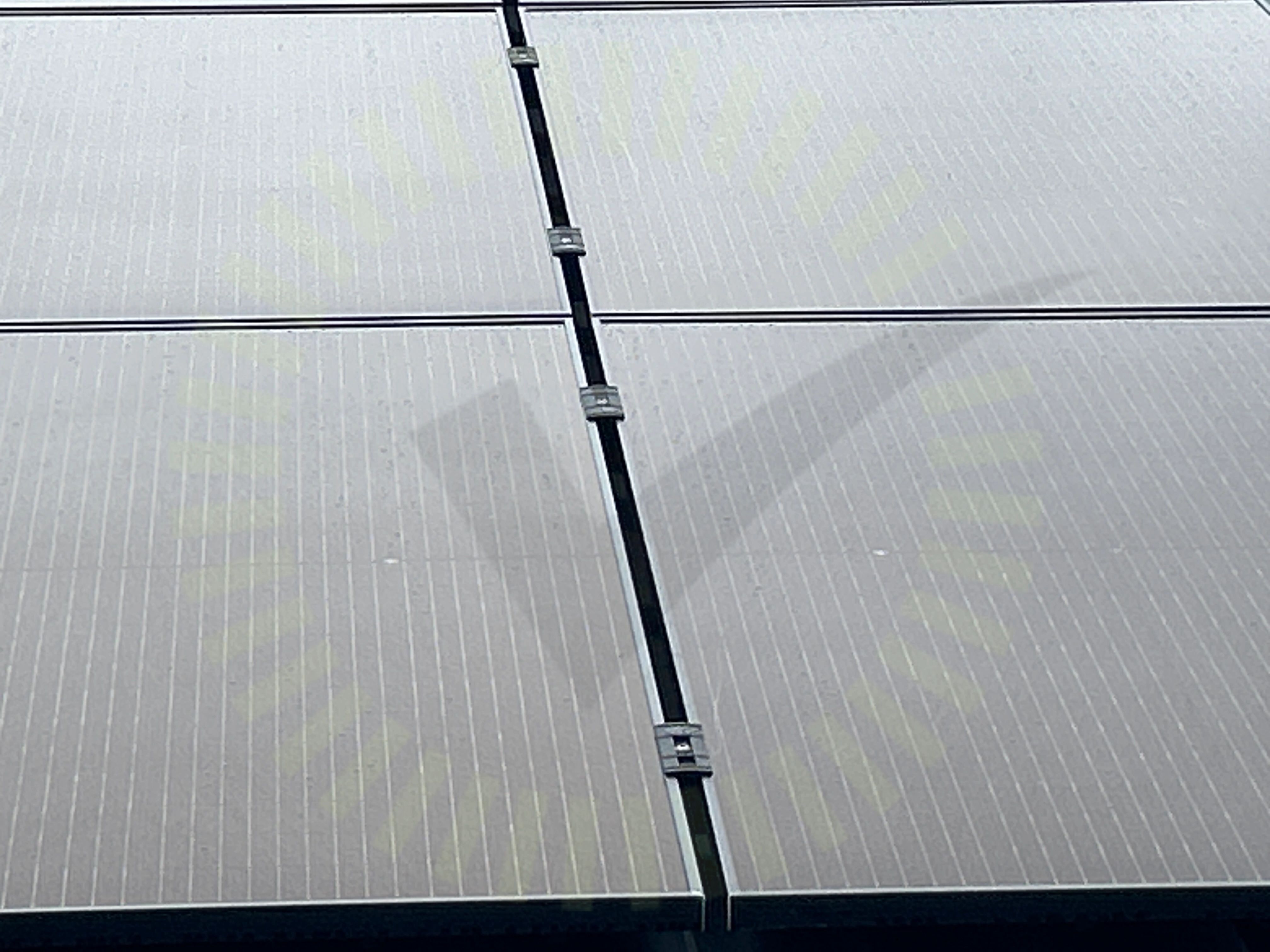

Klämmans orientering

3.4 Klämmans orientering

Inte godkänd

Klämmor är felvända.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 6

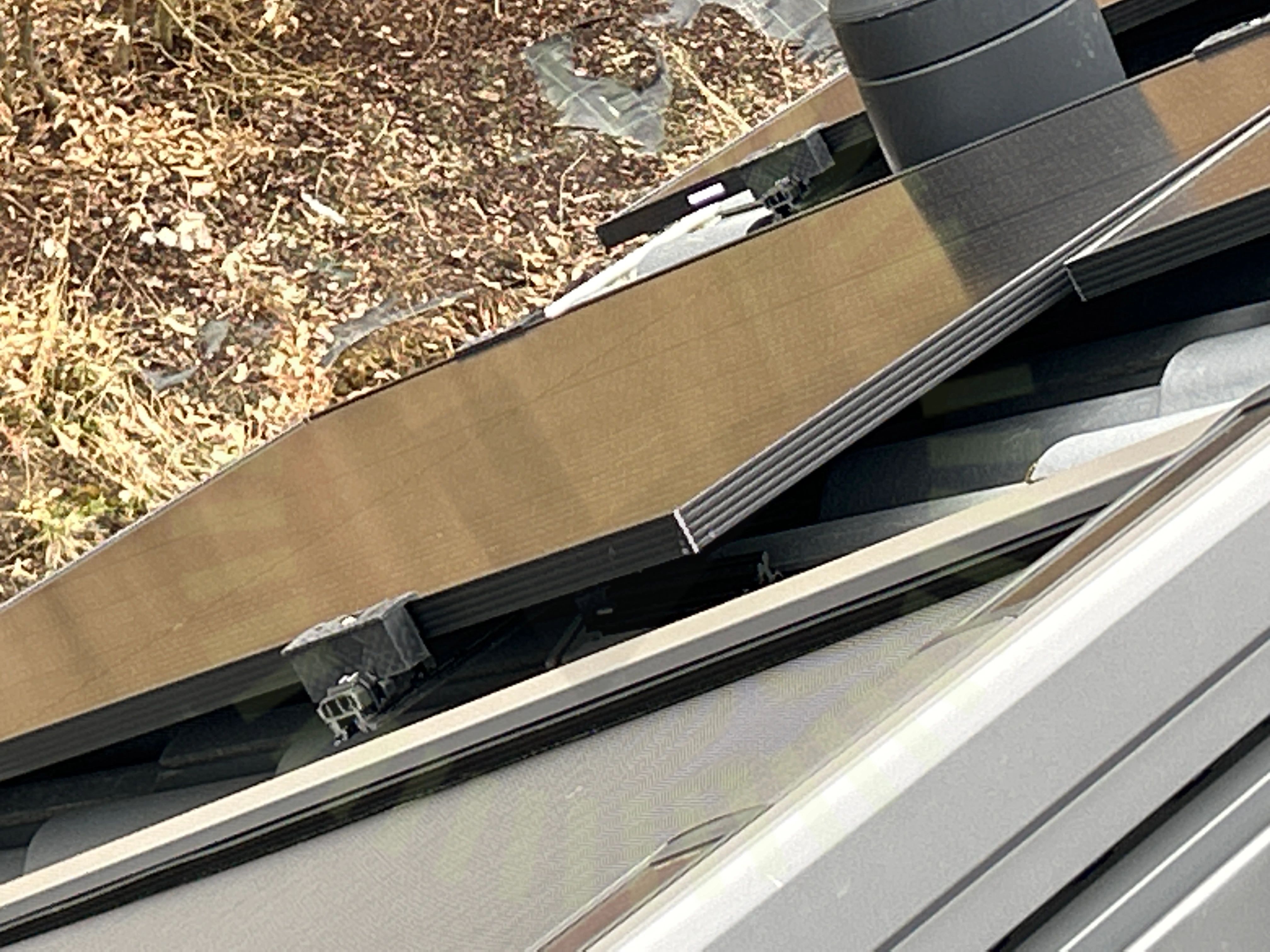

Skräp

3.5 Skräp

Inte godkänd

Löst montagematerial ligger kvar på taket.

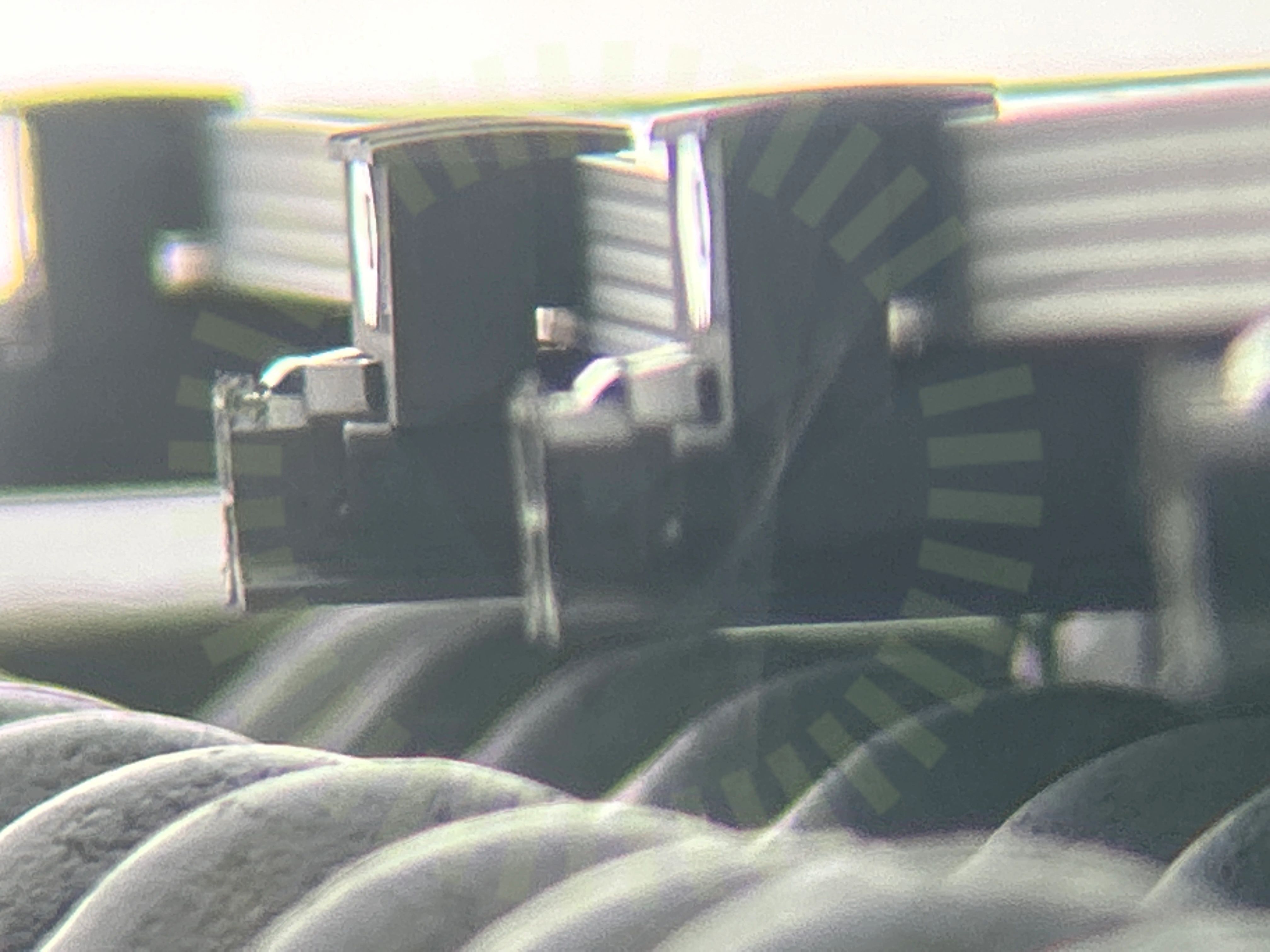

Skenans utstick för klämma

3.6 Skenans utstick för klämma

Inte godkänd

För lite skena sticker ut från klämman.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 8
Skenornas infästning skruvade

3.7 Skenornas infästning skruvade

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt. Skruvar är felplacerade.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 5

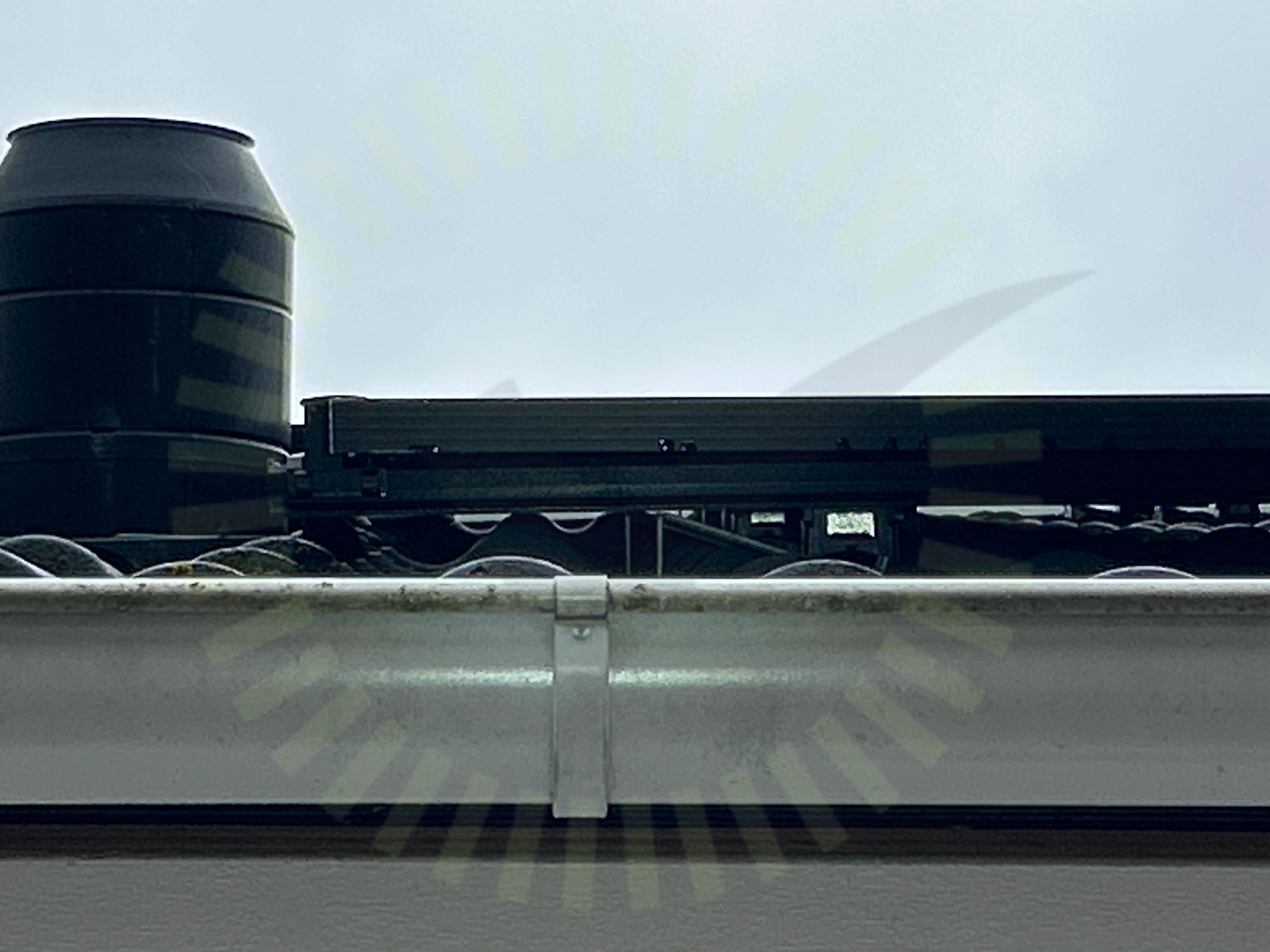

Skenornas överhäng

3.8 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 2

3.9 Takkrokarnas CC

Inte godkänd

Krokar sitter på 135 cm CC. Tillverkare anger max 120 cm. Lastberäkning anger max 135 cm. Skenan sviktar synligt.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 1-2

Godkända kontrollpunkter

16/26
DC kabel förläggningKlämmans placering i skenaLäktinfästningMittklämmor skruvPanelramens höjdShimsSkada på klämmorSkadorSkenornas infästningSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakkrokarnas CC skenstartTakkrokstyperVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/26
Takgenomföring

Tak 1, Risen: RSM40-8 385-405W

Anmärkningar

3/17

4.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämmzon saknas

PV module installation and maintenance manual A1 2023 sida 26.
Klämmornas överlappning

4.2 Klämmornas överlappning

Inte godkänd

Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.

PV module installation and maintenance manual A1 2023 sida 21-22.

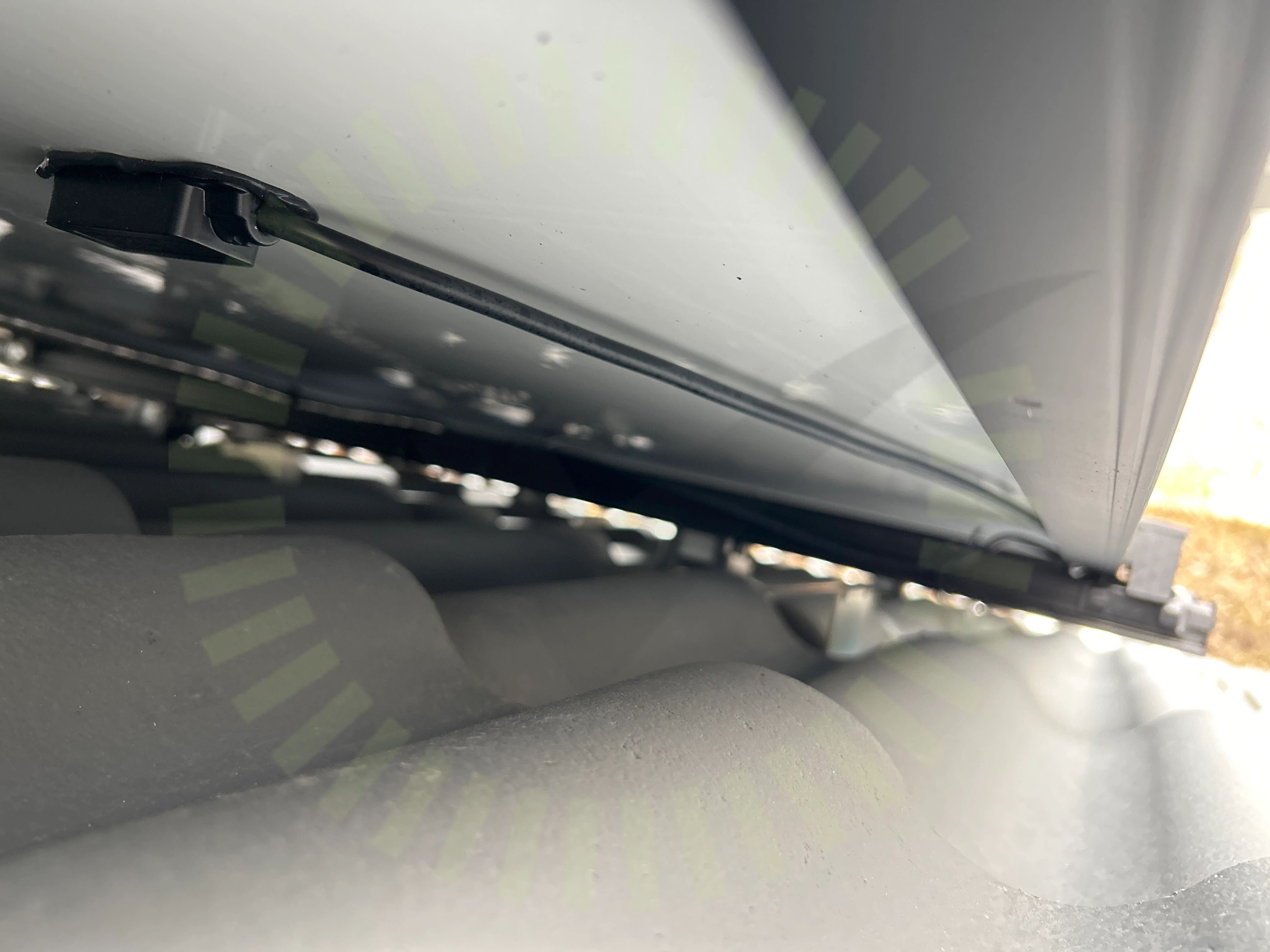

Kopplingslåda

4.3 Kopplingslåda

Inte godkänd

Kablage hårt draget från panel till skenor

Godkända kontrollpunkter

13/17
Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas storlekKontakterPanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/17
Strängförläggning

Varselmärkning

Anmärkningar

1/4

5.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

3/4
Informering av solcellerTillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

1/30

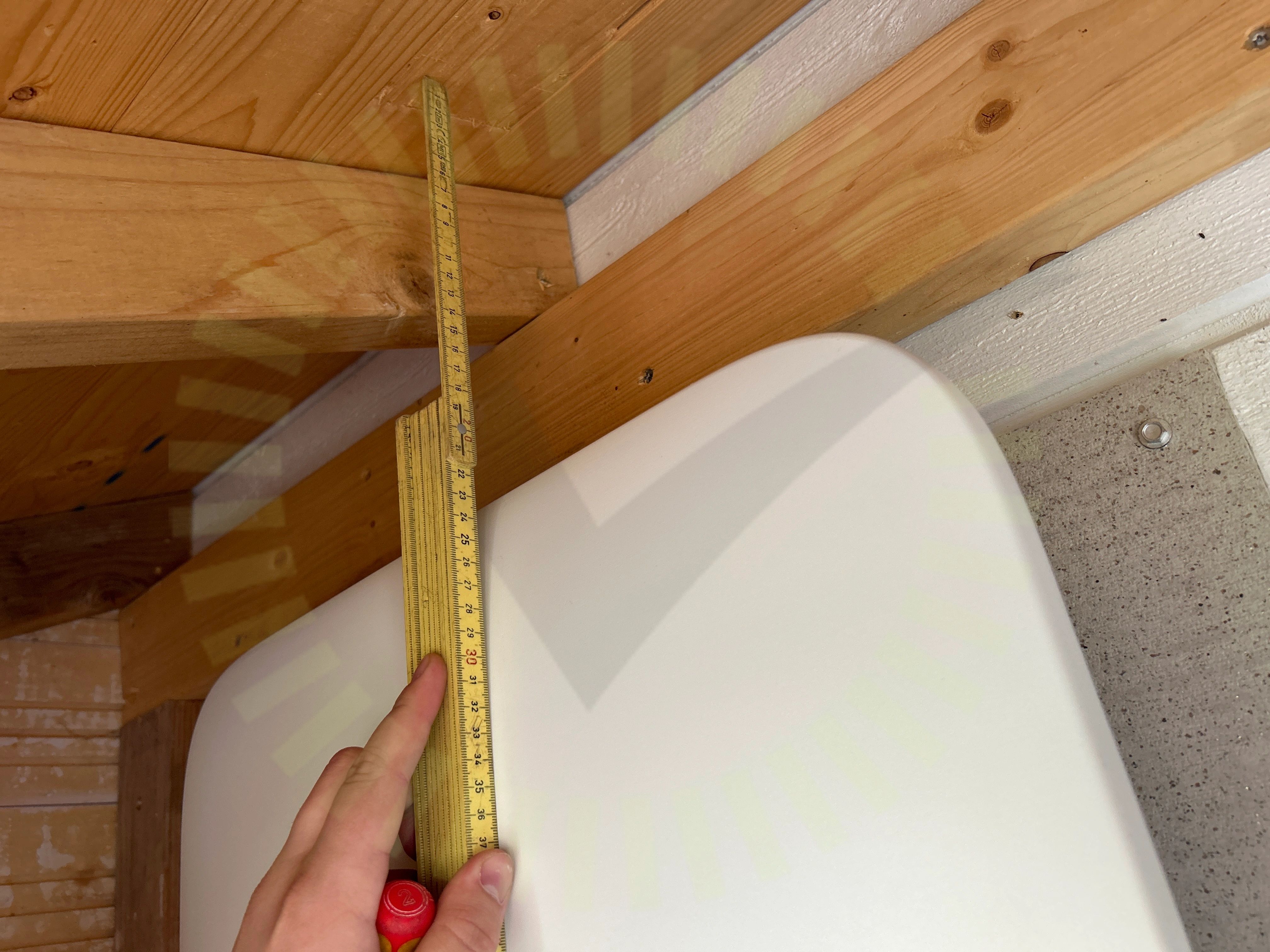

Avstånd närliggande objekt

6.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 29-30

Godkända kontrollpunkter

29/30
AC anslutning växelriktareAC BöjradieAC GenomföringarAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvstånd till havBakomliggande materialDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktHuvudsäkringInfästningJordning av chassiKontakterLedare FastspändaMärkningPlaceringSäkringsdimensionVentilation
