1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
8.2
Installation genom
Skandica Solar
Datum
14 september 2023
Ort
Olofstorp, Västra Götalands län
84% godkända16% ej godkända
Om installationen
PanelerRisen: RSM40-8
MontagesystemNordmount Panntak: Bärläkt
VäxelriktareSunGrow: SH5-10RT
Installerad av Skandica Solar som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
2/3
1.2 Strängschema
Inte godkändSträngschema stämmer inte med verkligheten. Kontroll av strängdesign inte tillgängligt. Två strängar är förlagda i verkligheten, inte en som det är påvisat i strängschemat.
Godkända kontrollpunkter
1/3Avtal
Tak 1, Nordmount Panntak: Bärläkt
Anmärkningar
3/24
2.1 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd.
2.2 Snö- och Vindlastberäkning
Inte godkändLastberäkning saknas vid besiktning.
Tillverkarens montageanvisningar
2.3 Takkrokarnas CC
Inte godkändSnö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt. Längsta uppmätta mått är ca 120cm.
Snö- och vindlastberäkning
Godkända kontrollpunkter
21/24Bärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorPanelramens höjdPotentialutjämningsledareSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSäkerhetsavståndTakgenomföringUnderliggande takpannaVäderbeständigt materialÄndklämmor
Tak 1, Risen: RSM40-8
Anmärkningar
2/18

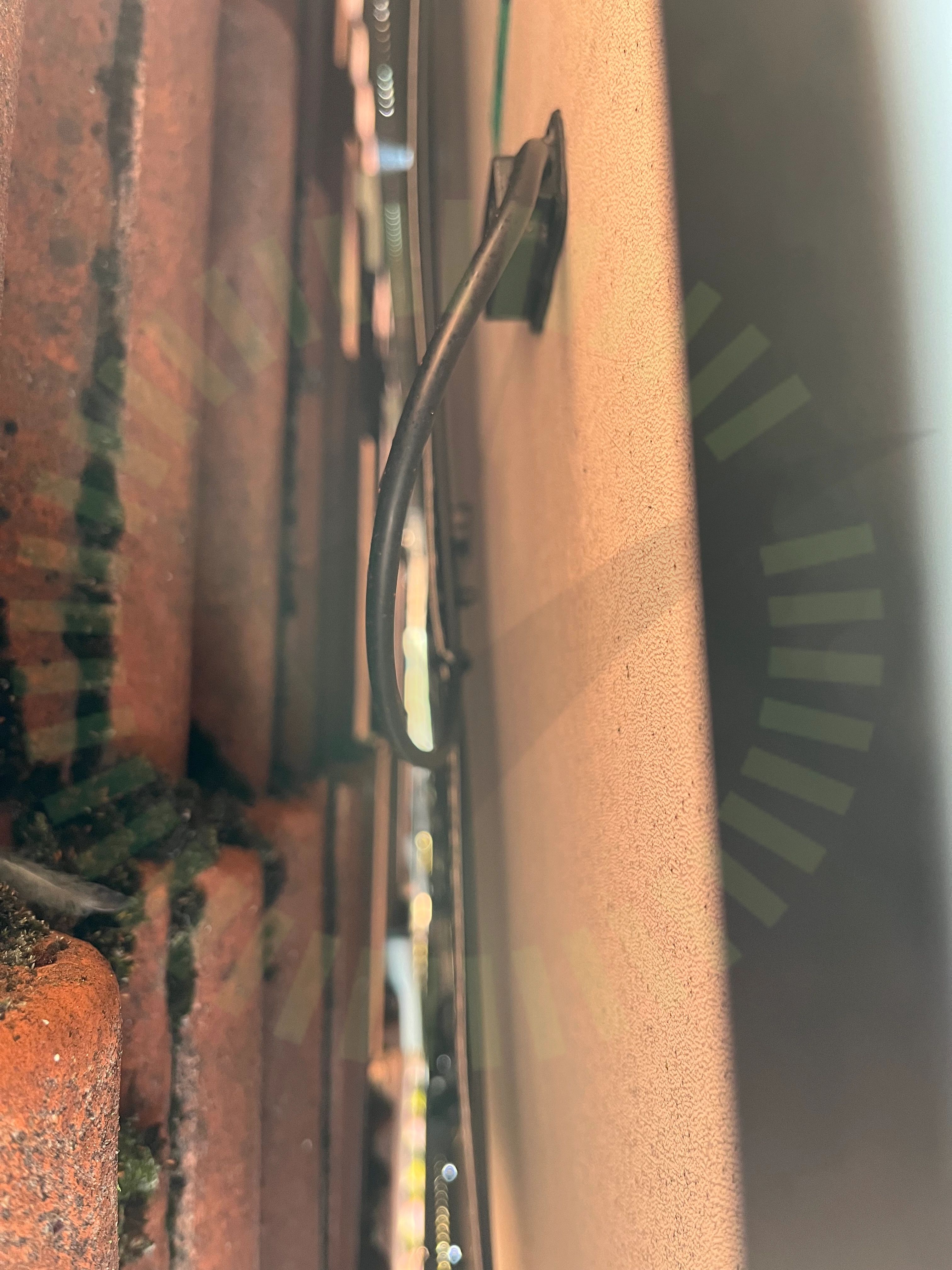

3.1 Kopplingslåda
Inte godkändKablaget dras åt motsatt håll från kopplingslådans öppning och utsätts för stress.

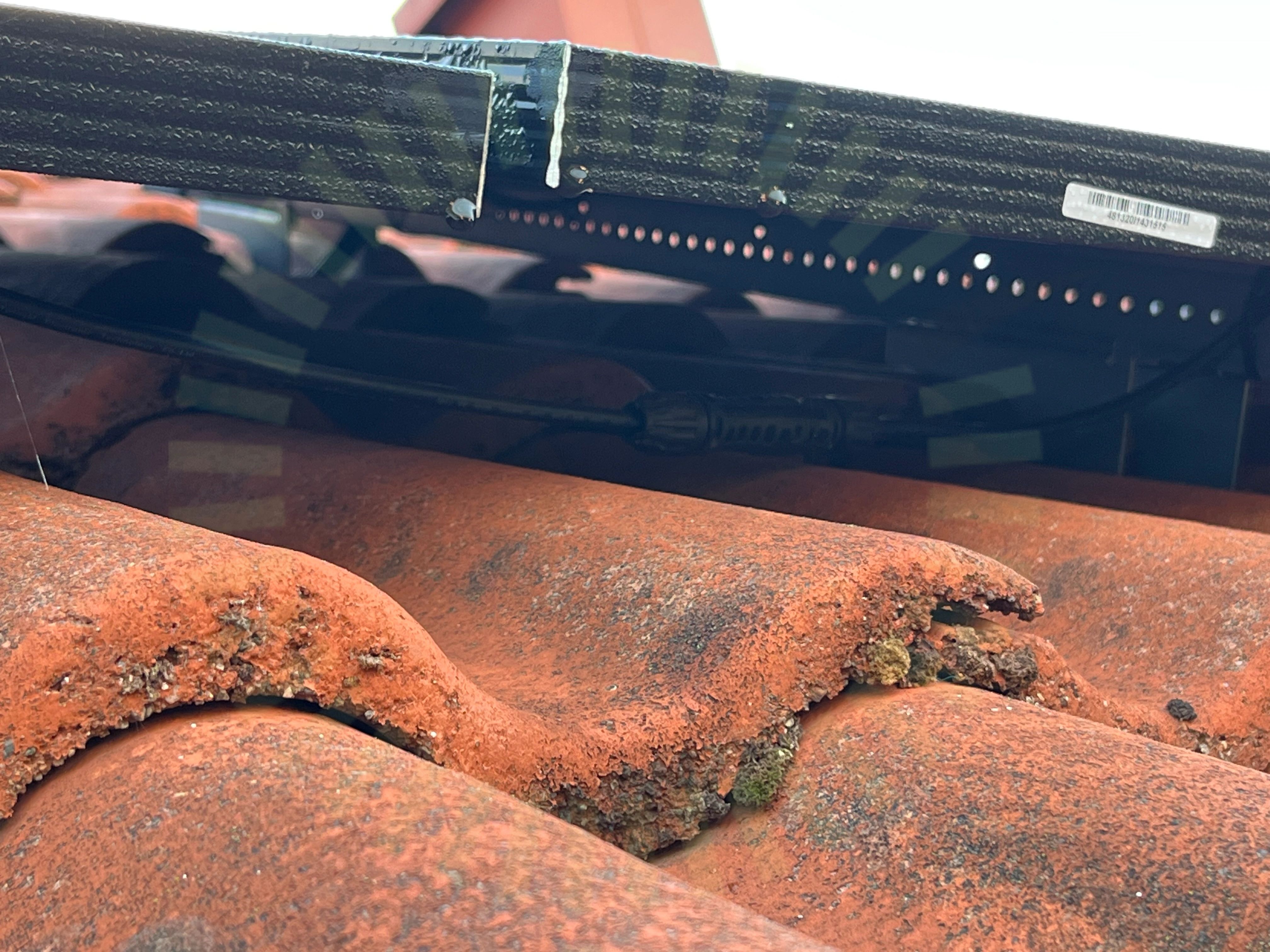

3.2 Stress på kontakter
Inte godkändKontakten hänger i luften och utsätts för stress.
SS 436 40 00, 712.526
Godkända kontrollpunkter
15/18Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonPanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ram
Ej tillgängligt vid besiktning
1/18Strängförläggning
Varselmärkning
Anmärkningar
1/5

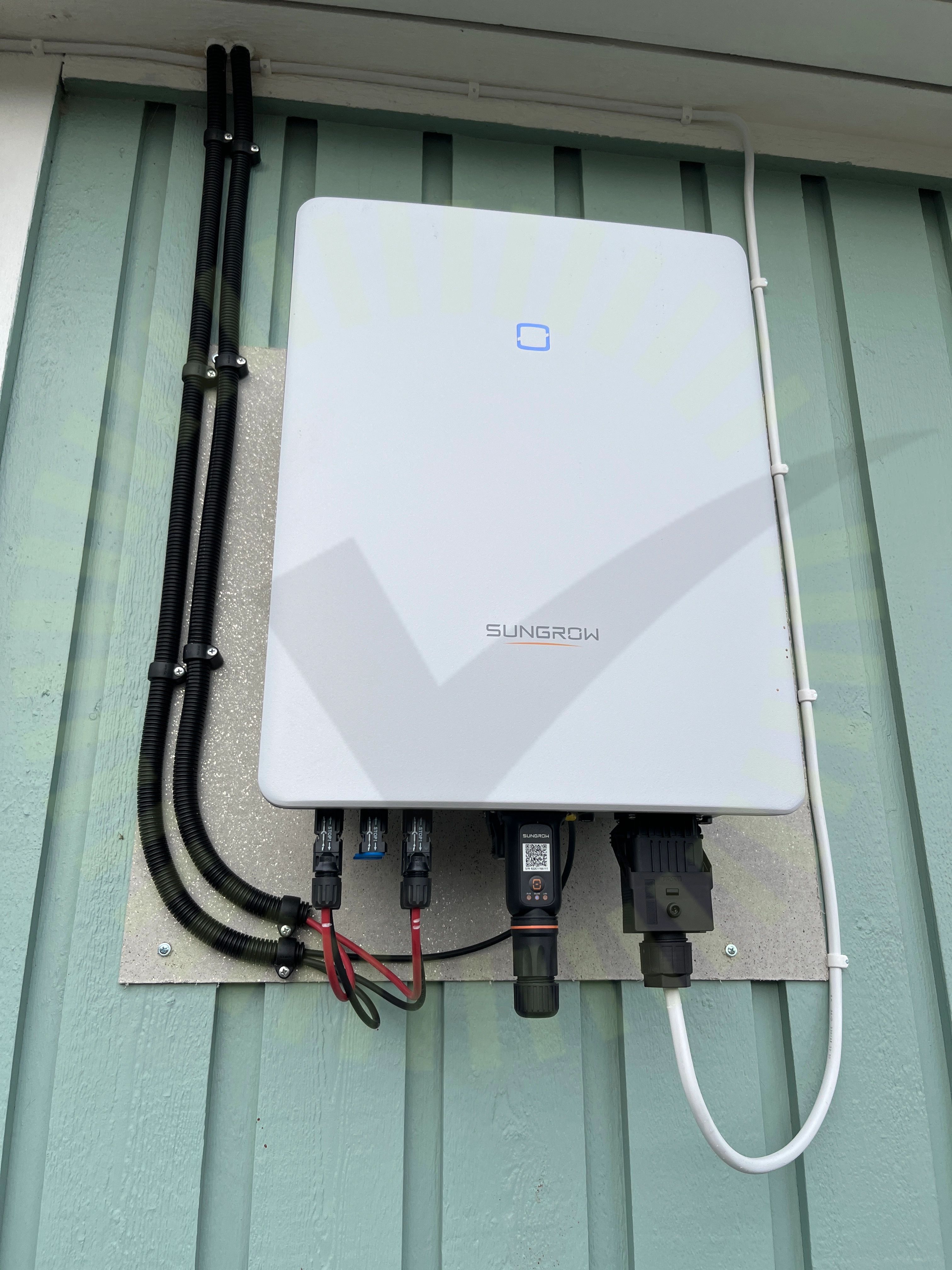

4.1 Varning för likspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
4/5Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänning
Växelriktare
Anmärkningar
7/34
5.1 Avstånd närliggande objekt
Inte godkändVäxelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.
SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 36

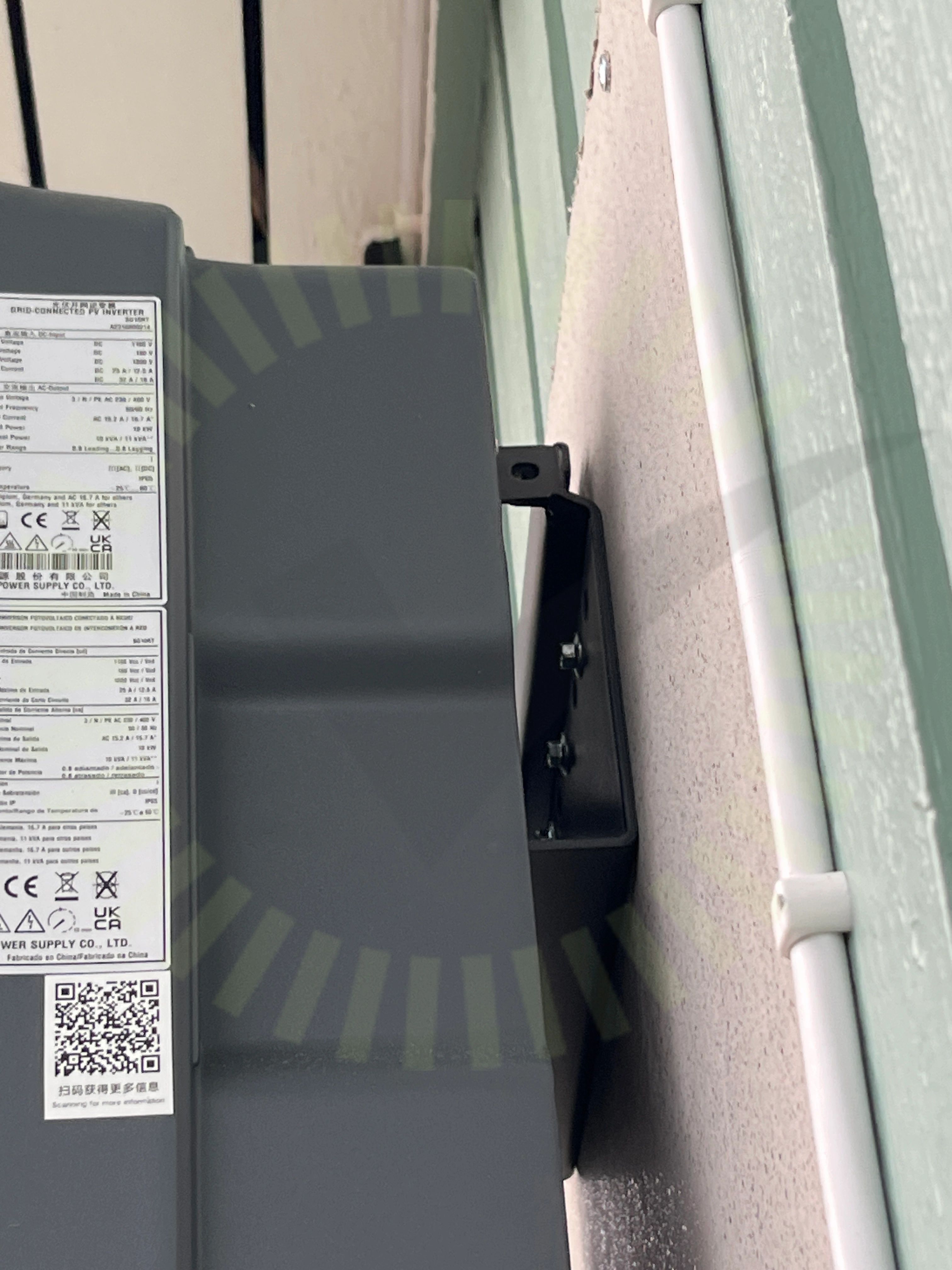

5.2 Fastsäkring av produkt
Inte godkändVäxelriktaren är inte fastsäkrad ordentligt.
SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 40

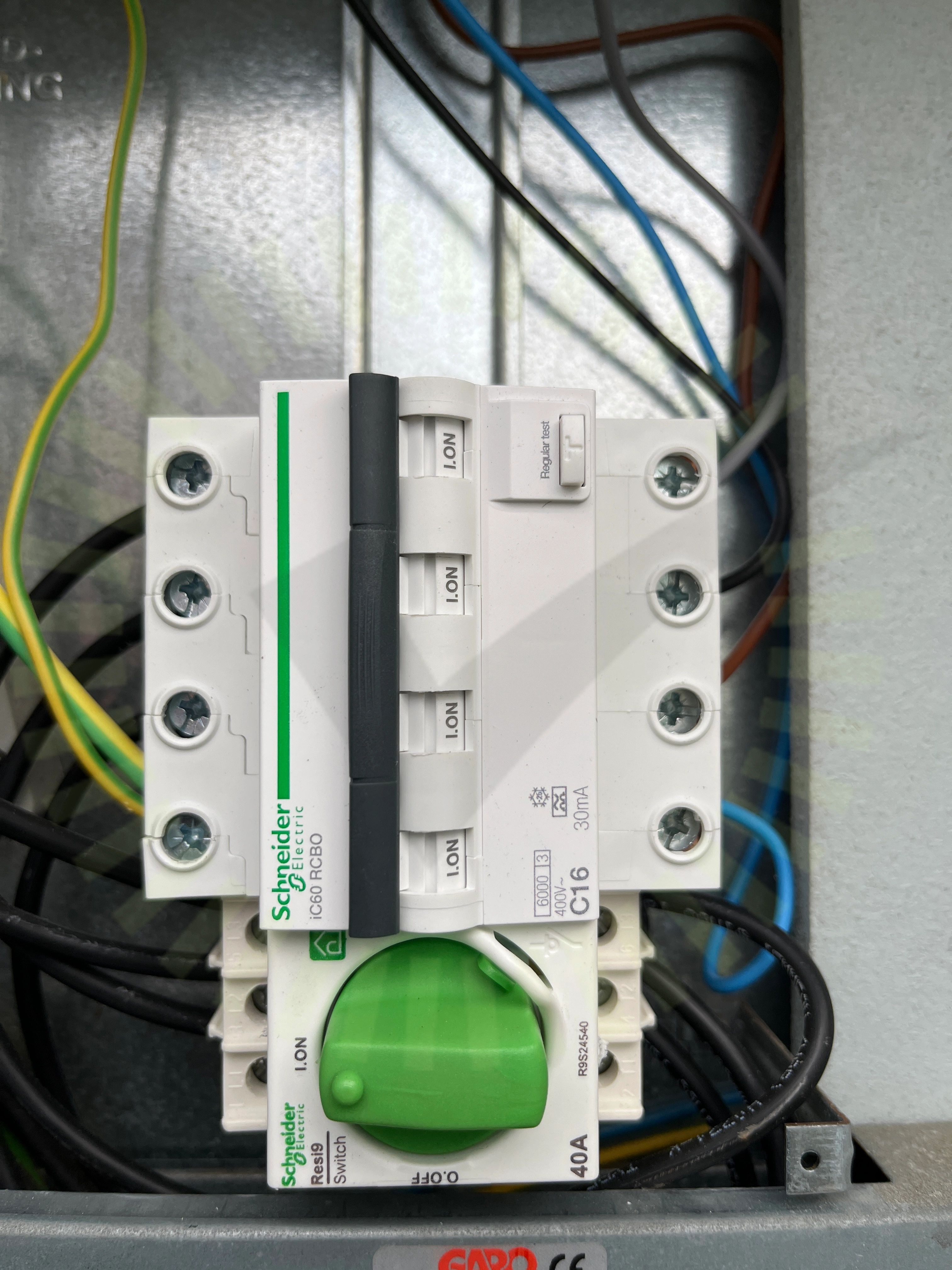

5.3 Jordfelsbrytare
RekommendationJordfelsbrytaren bryter tidigare än rekommenderat.
SH5.0_6.0_8.0_10RT-UEN-Ver20-202211

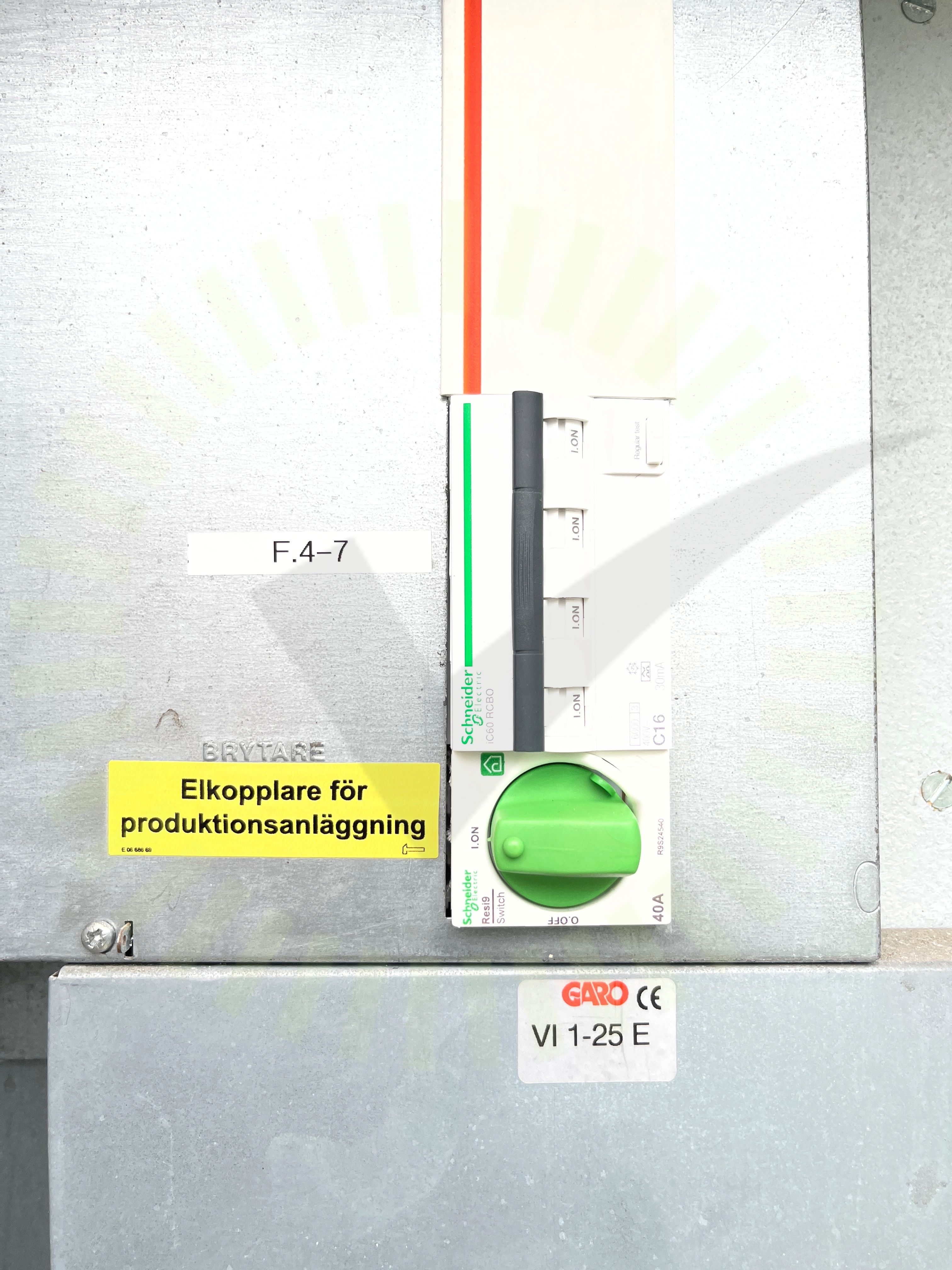

5.4 Identifiering
Inte godkändMärkning är inte utfört så det är tydligt vad som tillhör vad.
SS 436 40 00 (514.1)

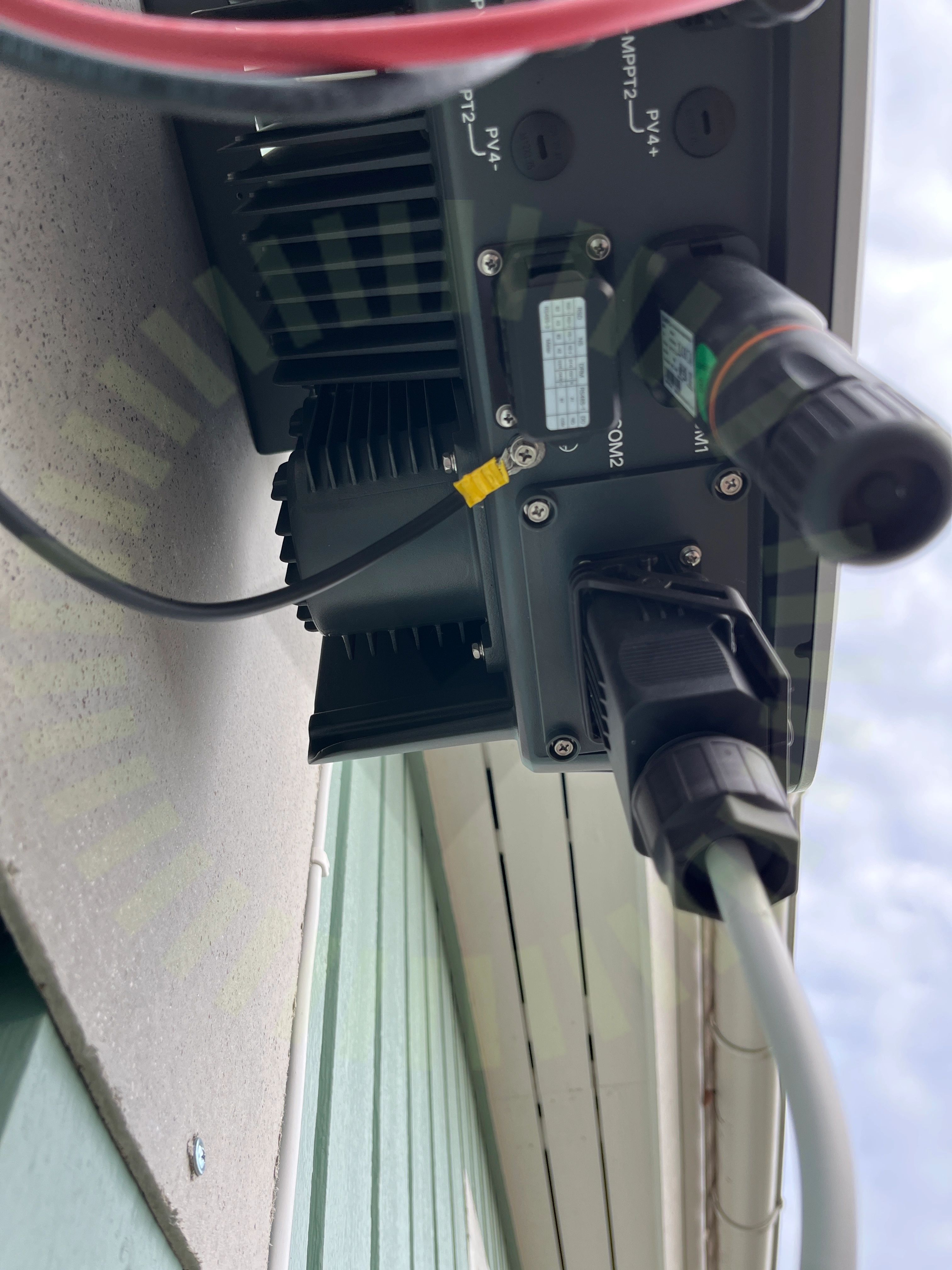

5.5 Jordning av chassi
Inte godkändVäxelriktarens chassi är inte jordat.
SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 50

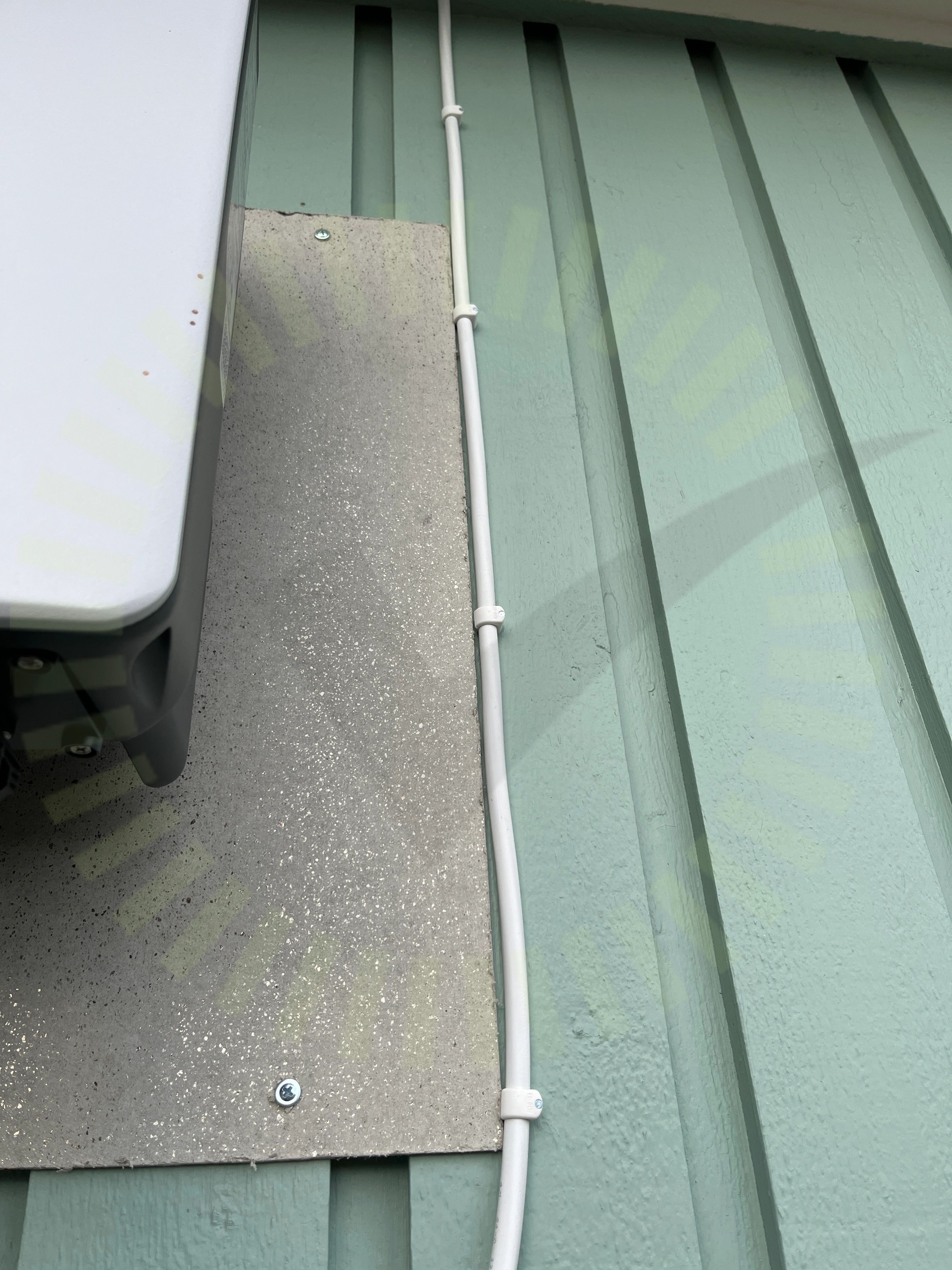

5.6 Väderbeständigt material
Inte godkändAnvänt material ej väderbeständigt.

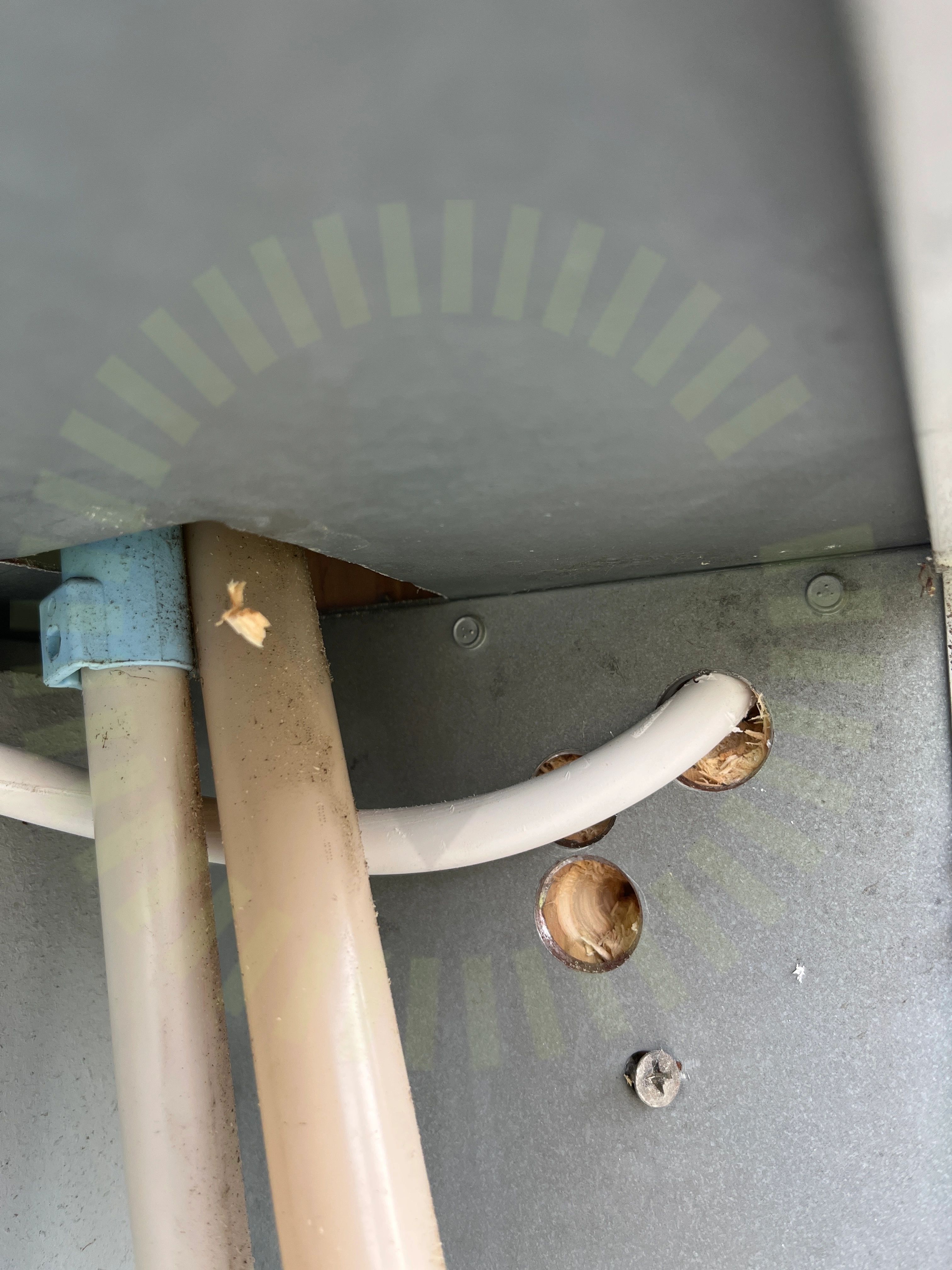

5.7 Skarp kant
Inte godkändKablage ligger mot skarp kant.
Godkända kontrollpunkter
26/34AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAnslutning av ledareBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max StrömDubbel matningFörskruvningGenomföringarHuvudsäkringInfästningKabeldimensioneringLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageStress på kontakterSäkringsdimensionTillgänglighetVentilationVäderskyddVäxelriktarens IP klassning
Ej tillgängligt vid besiktning
1/34Strängdesign
