2.1 Fästens placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 10.
Besiktningsrapport
8.6
Installation genom
Solsystem Sverige AB
Datum
21 juli 2023
Ort
Åsa, Hallands län
88% godkända12% ej godkända
Om installationen
Paneler DMEGC: DM(XXX)M10-72HBB/-V
MontagesystemSchletter: Rapid Roof Hooks
VäxelriktareSAJ: R6-(3-15K)-T2 32
TillbehörUndercentral
Installerad av Solsystem Sverige AB som har ett medelhögt snittbetyg på 8.4 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Panntak , DMEGC: DM(XXX)M10-72HBB/-V
Anmärkningar
4/15

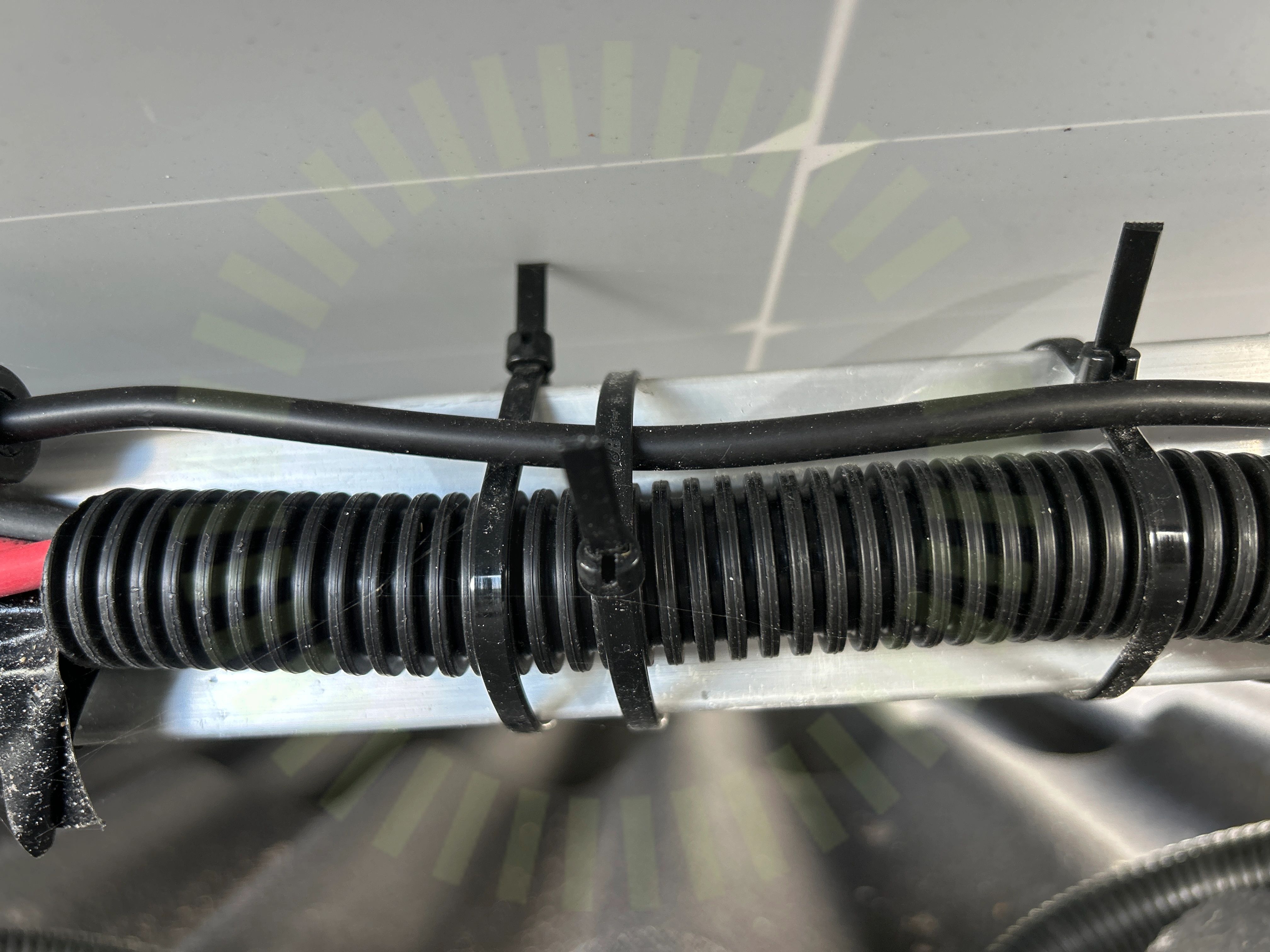

2.2 Föremål mot bakstycke
Inte godkändFöremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.
DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 4
2.3 Klämmans överlappning
Inte godkändPanelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar. Glapp mellan paneler och ändklämma.
DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 9

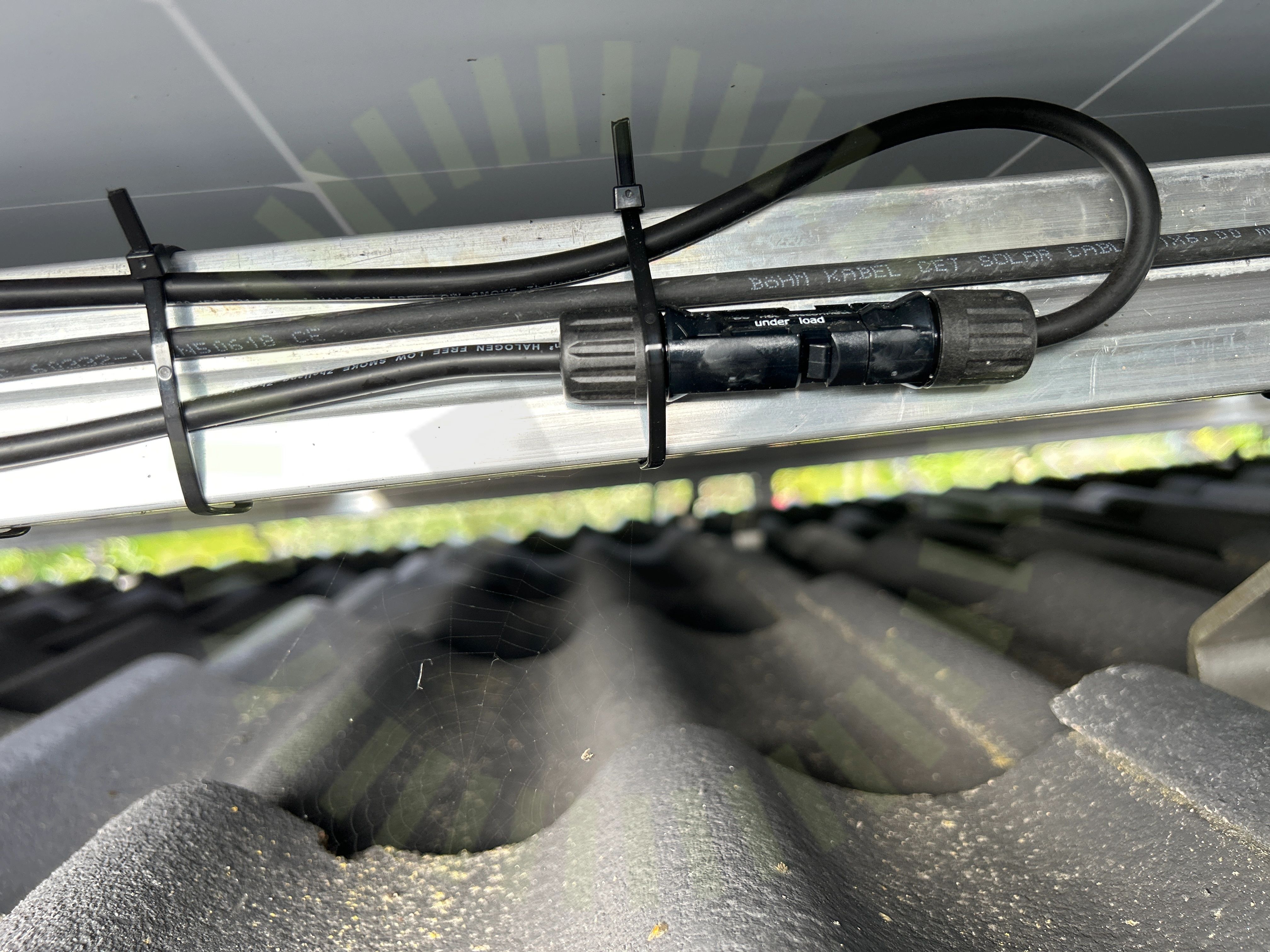

2.4 Kontaktdon
Inte godkändBuntband ska inte placeras över kontaktdonens hölje.
Godkända kontrollpunkter
10/15DräneringshålFörbindelse av kontakterKlämmornas storlekKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ramStress på kontakter
Ej tillgängligt vid besiktning
1/15Strängförläggning
Panntak , Schletter: Rapid Roof Hooks
Anmärkningar
5/25

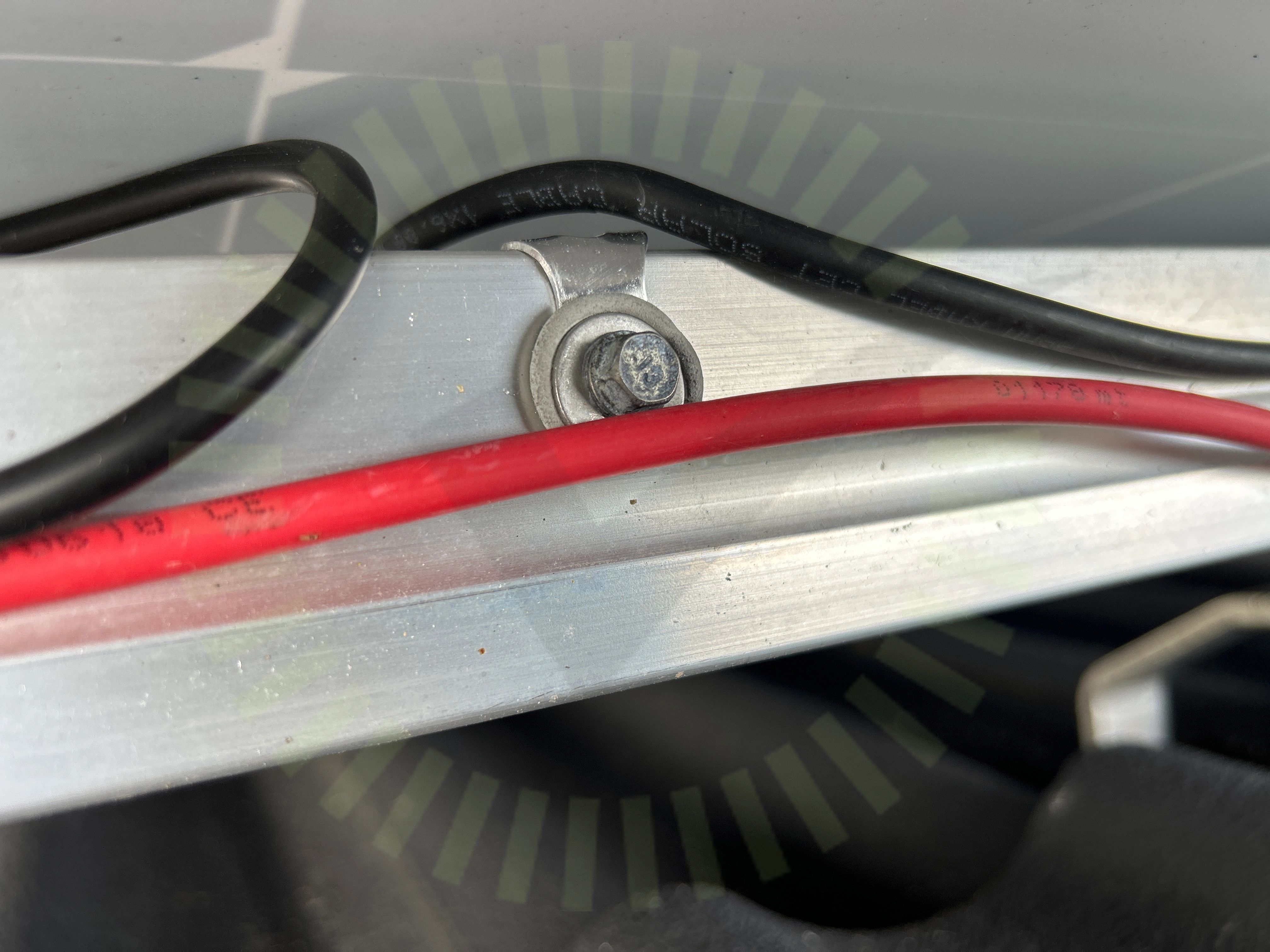

3.1 Främmande material
Inte godkändMaterial som inte är från tillverkaren av montagesystemet är inte tillåtet att använda vid montering.

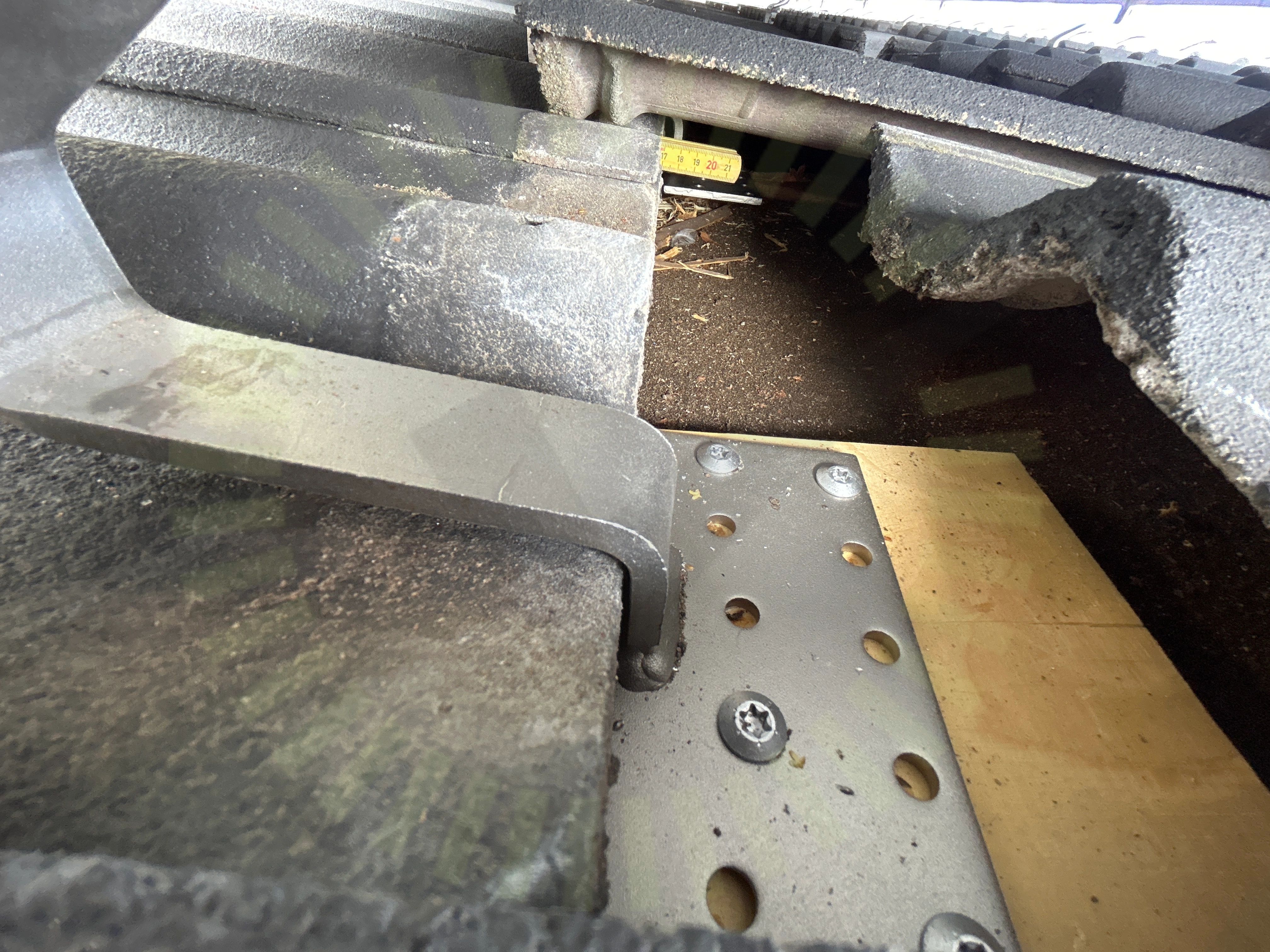

3.2 Råspontsinfästning
Inte godkändInfästning i råspont ej tillåtet av schletter. Alla infästningar ska följa lastberäkningens anvisningar.
3.3 Takgenomföring
Inte godkändTakgenomföring är inte fackmässigt utförd. Bild från egenkontroll.

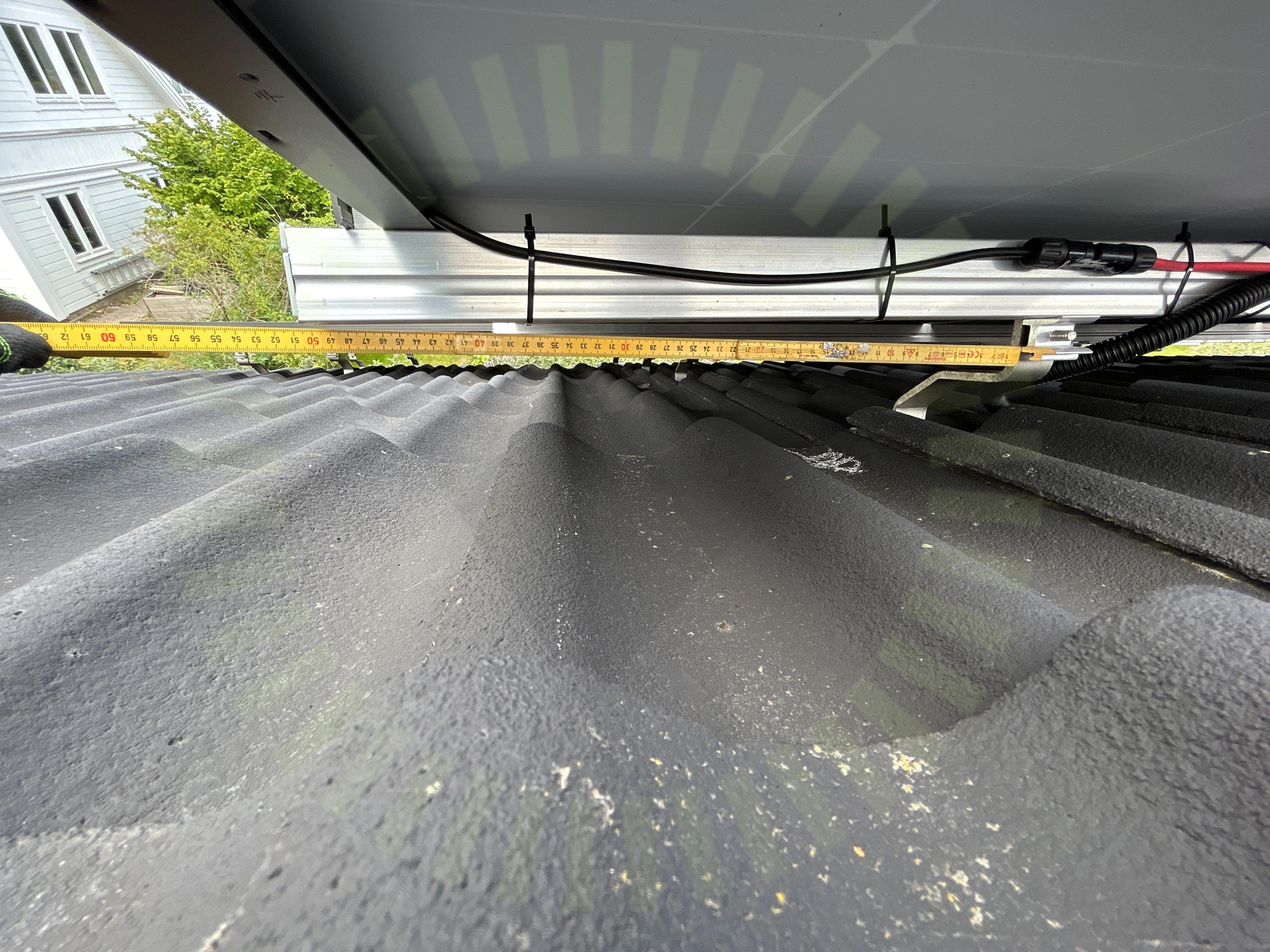

3.4 Skenornas överhäng
Inte godkändÖverhänget från sista infästningskrok är inte korrekt. Överstiger lastberäkningens max.
Snö- och vindlastberäkning

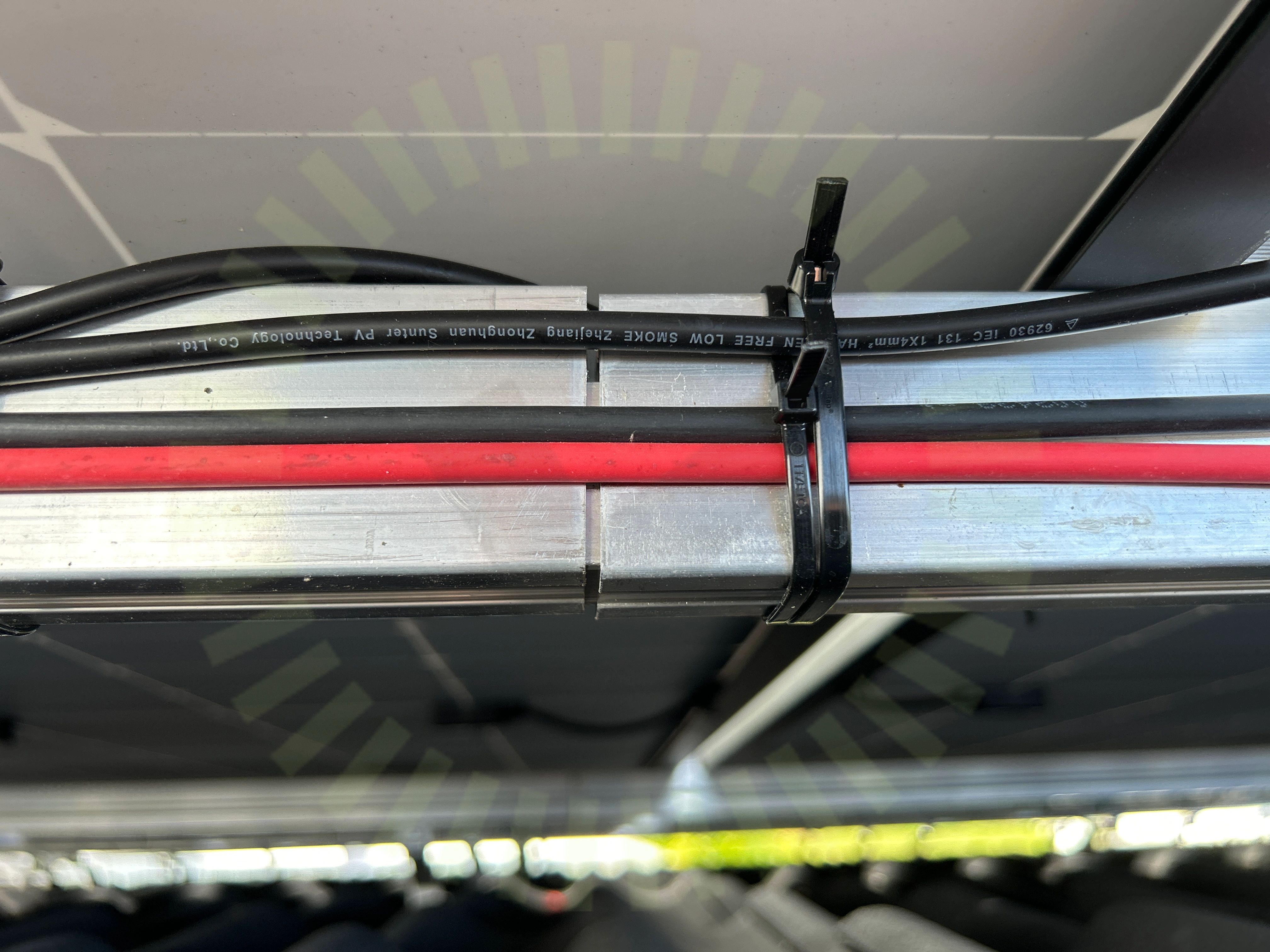

3.5 Skenskarvar
Inte godkändSammankopplingen mellan skenorna är inte korrekt installerad. Skruvar saknas.
Godkända kontrollpunkter
20/25Använd skruv för klämmaDC kabel förläggningFöremål mellan skena och panelramHöjdjusteringKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaMittklämmorPanelramens höjdPlaceringSkada på klämmorSkadorSkenans utstick för klämmaSkenornas infästningSnö- och VindlastberäkningTakkrokarnas CCTakstolsinfästningUnderliggande takpannaVäderbeständigt materialÄndklämmor
Undercentral
Anmärkningar
1/9

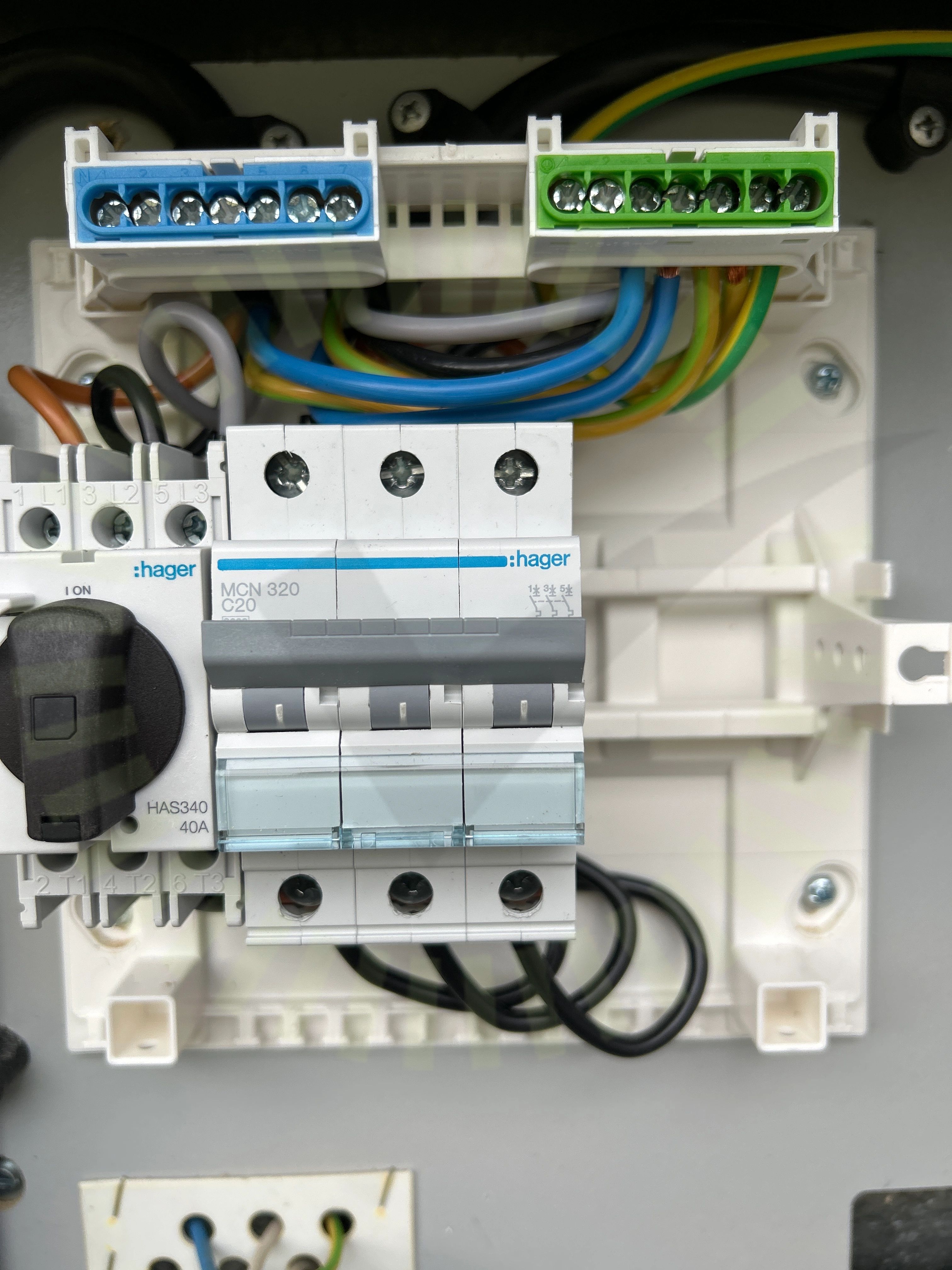

4.1 PEN-ledare
Inte godkändPEN-ledare felaktigt utförd.
SS 436 40 00, utgåva 4, 543.4.1
Godkända kontrollpunkter
8/9BrytareBöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring
Varselmärkning
Godkända kontrollpunkter
5/5Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
2/376.1 Avstånd till havet
Inte godkändVäxelriktaren är placerad utomhus och är för nära havet, 288m.

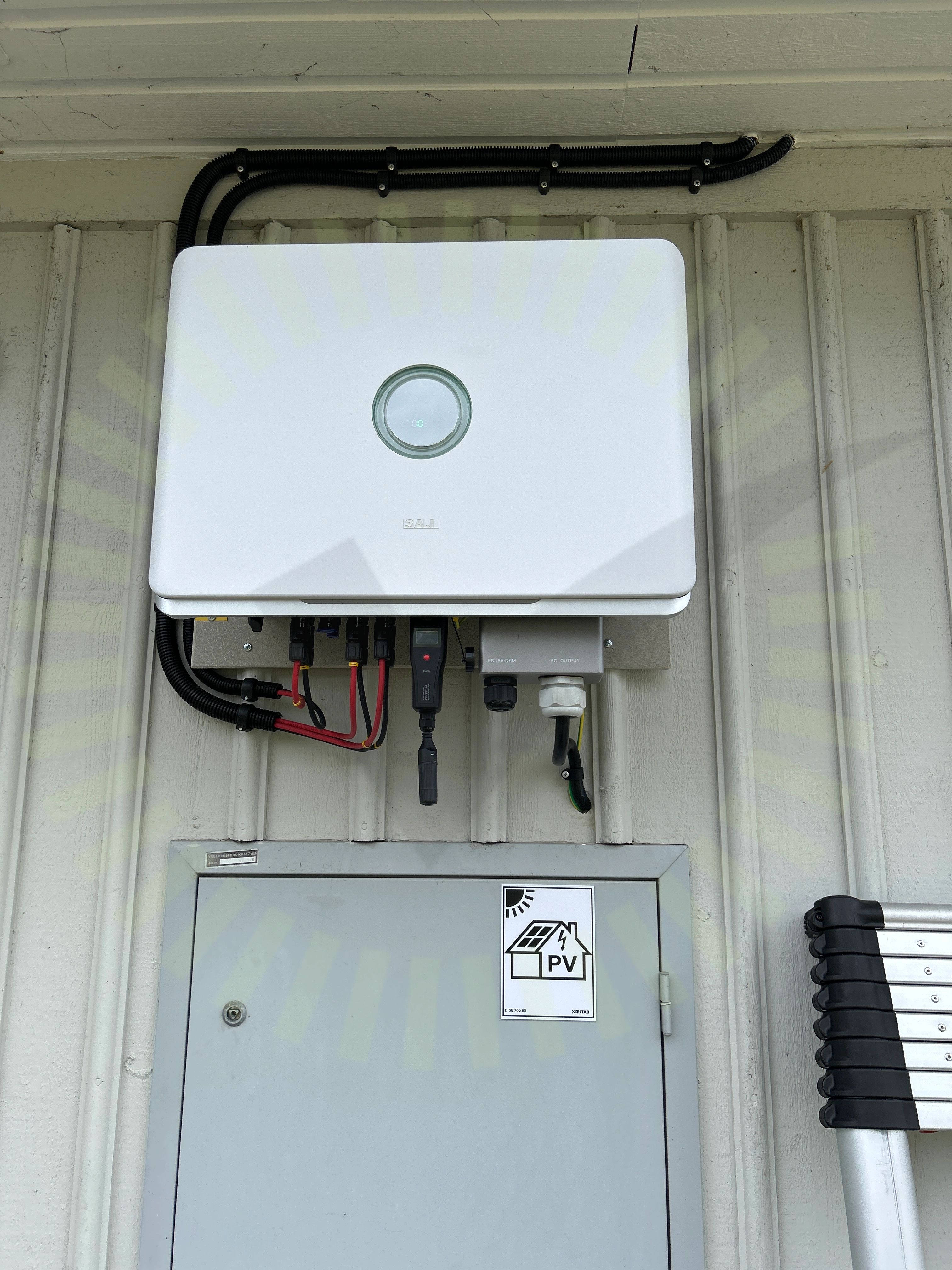

6.2 Placering
Inte godkändVäxelriktarens placering följer inte tillverkarens anvisningar.
Godkända kontrollpunkter
34/37AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max StrömDC Min SpänningDubbel matningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringLedare anslutnaLikspänningskomponenterMax total effektMärkningSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionUppskalad ledareVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
Ej tillgängligt vid besiktning
1/37DC Max Spänning
