Institutet för Solenergikvalitet

Besiktningsrapport

8.2
x

Installation genom

Elteknik i Lund

Datum

21 augusti 2025

Ort

Limhamn, Skåne län
Fastsäkring av produkt
AC Kablage förläggning
Anslutning av ledare
83% godkända18% ej godkända

Om installationen

BatteriSigeEnergy: SigenStor EC 5.0-25.0 TP
Elteknik i Lund

Installerad av Elteknik i Lund som har ett medelhögt snittbetyg på 8.2 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Varselmärkning

Anmärkningar

7/40

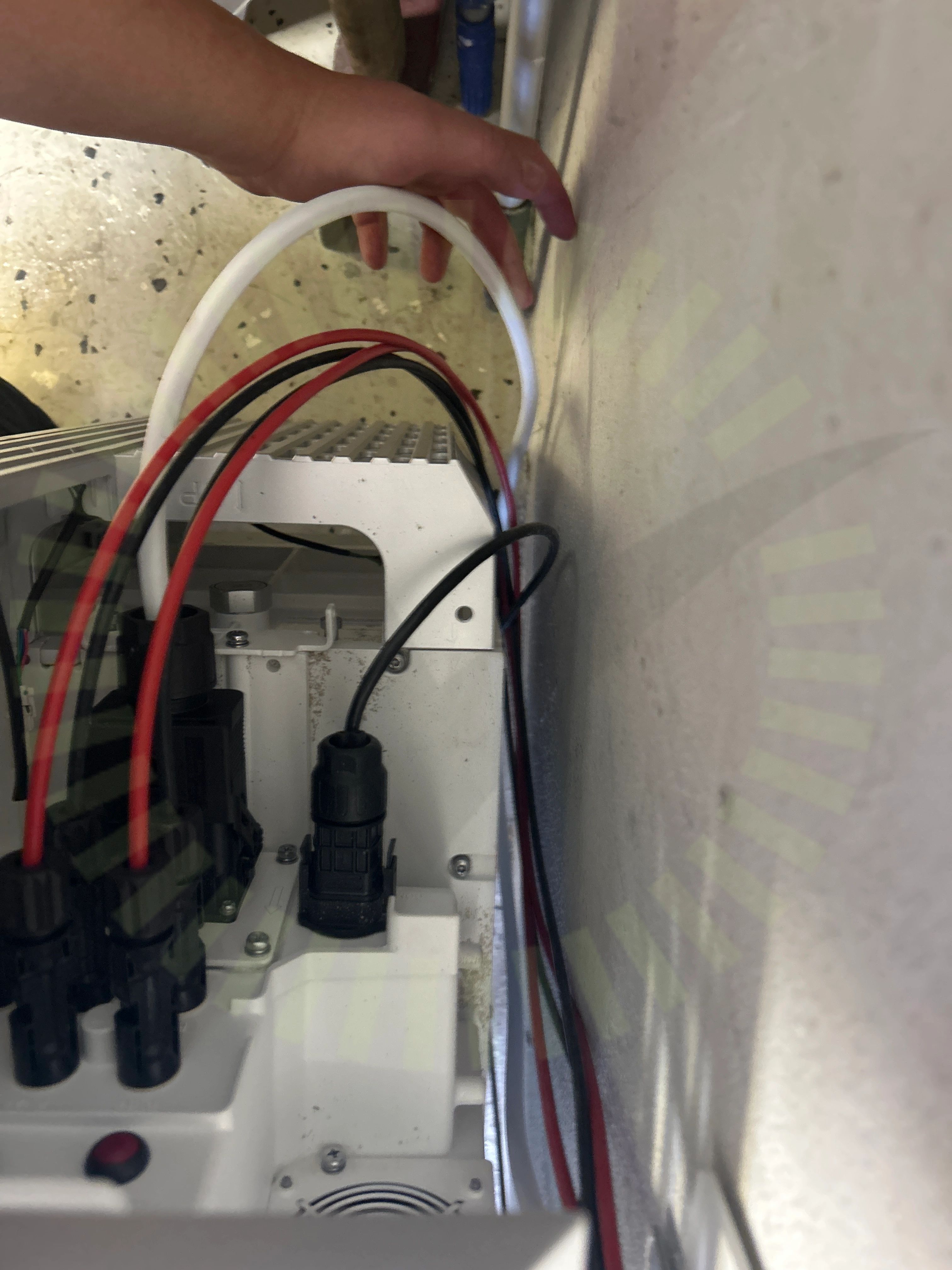

AC Kablage förläggning

1.1 AC Kablage förläggning

Inte godkänd

Stor mängd AC kabel ligger löst bakom Växelriktaren. Saknar lämplig uppfästning.

SS 436 40 00 (522.8.4)

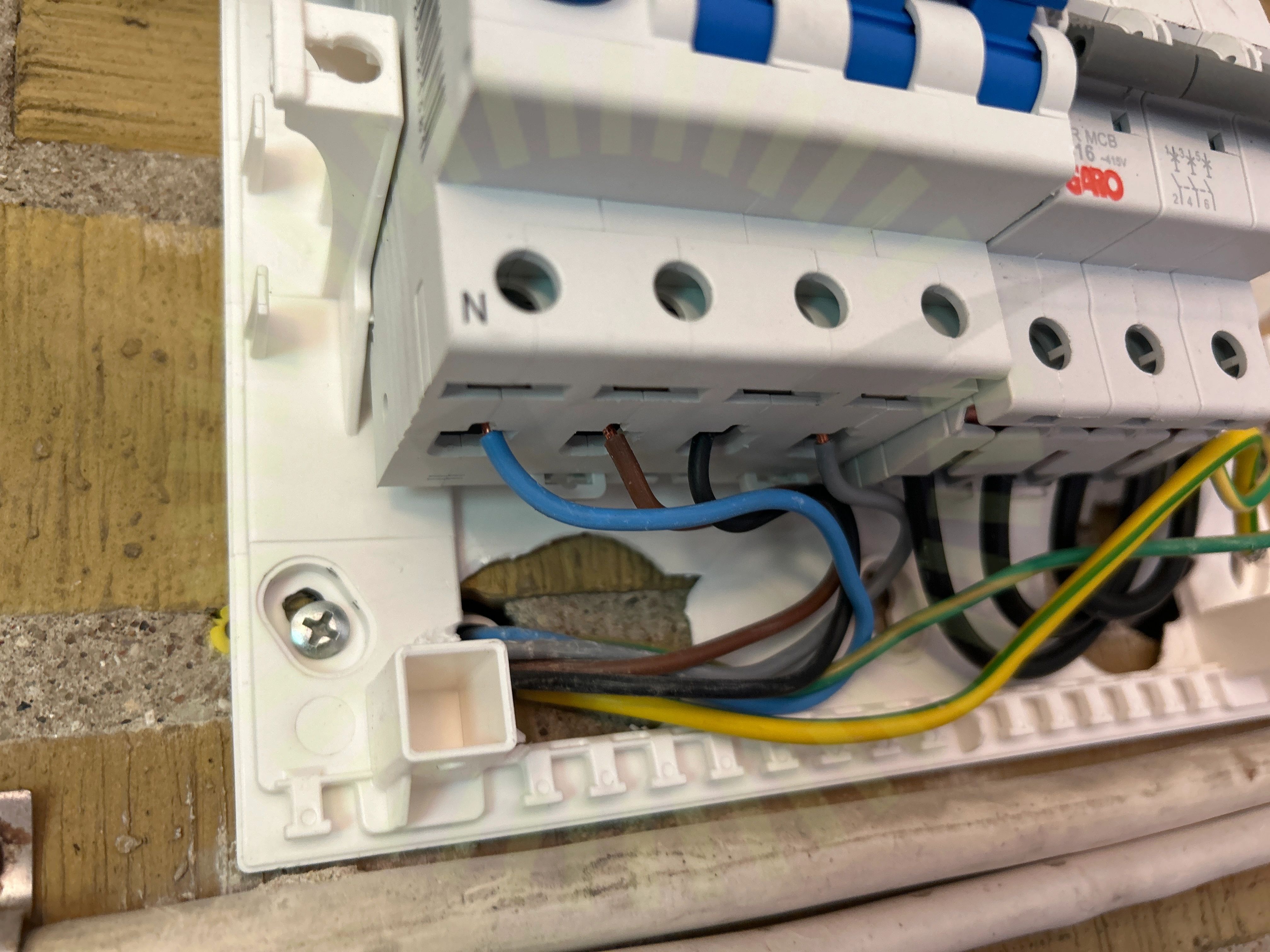

Anslutning av ledare

1.2 Anslutning av ledare

Inte godkänd

L1 är inte fastsäkrat i säkring till laddbox.

SS 436 40 00 (134.1.4)
Förskruvning

1.3 Förskruvning

Inte godkänd

Förskruvningen är inte installerad enligt tillverkarens anvisningar. Låsskruv är inte åtdragen.

SigenStor- Series Installation Guide_EN, Version: 05, Sida 26
Fastsäkring av produkt

1.4 Fastsäkring av produkt

Inte godkänd

Växelriktaren är inte fastsäkrad ordentligt. Golvinfästning saknas enligt tillverkarens anvisningar och en av vägg skruvarna saknas.

SigenStor- Series Installation Guide_EN, Version: 05, Sida 12-14

1.5 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

1.6 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

SigenStor- Series Installation Guide_EN, Version: 05, Sida 4

1.7 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.

SEK 457, Sida 42

Godkända kontrollpunkter

33/40
AC kablage förläggningAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareGenomföringarHuvudsäkringIdentifieringKabeldimensioneringKablagets böjradieLikspänningskomponenterMax total effektMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVarning för likspänningVäderbeständigt materialVäxelriktarens IP klassning
