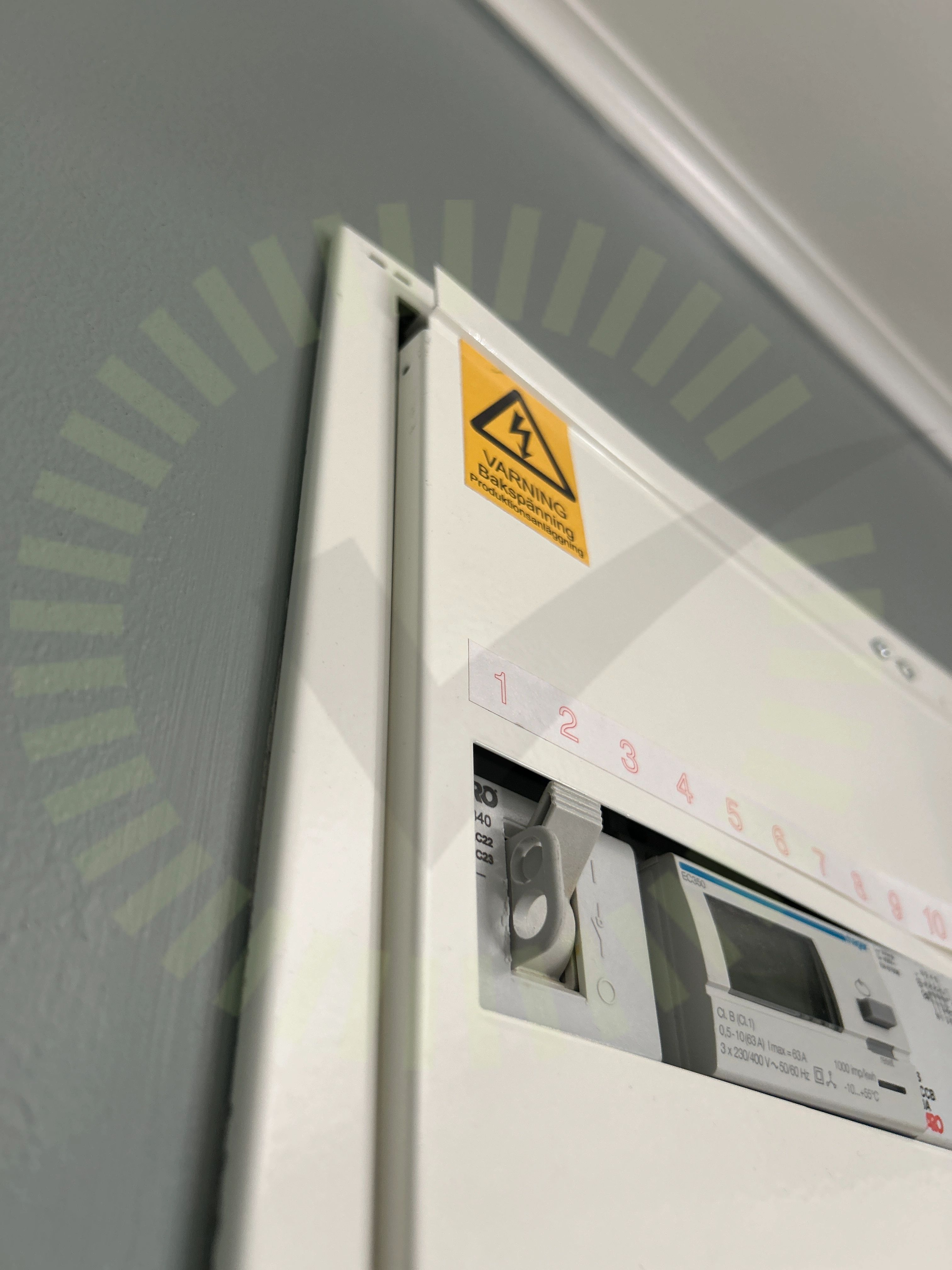

3.1 Placering av CT klämmor
Inte godkändCT klämmornas placering blockerar locket på centralen.
Sigen Sensor TP-CT120-DH (SDM630MCT 40mA 120A) User Manual_EN V3.6, Sida 24
Besiktningsrapport
9.6
Installation genom
Takkraft
Datum
19 maj 2025
Ort
Täby, Stockholms län
97% godkända3% ej godkända
Om installationen
PanelerDMEGC: DM(XXX)M10RT-B60HBB
MontagesystemK2: Single Rail: SingleHook 2
BatteriSigeEnergy: SigenStor EC 5.0-25.0 TP
TillbehörEastron: Sigen Sensor TP-CT120-DH
TillbehörUndercentral
Installerad av Takkraft som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Batteri
Godkända kontrollpunkter
5/5KåporPlacering bärighetSammansättning av komponenterSkadorTillgång till batteriet
Smartmätare
Anmärkningar
1/6Godkända kontrollpunkter
5/6Anslutning av CT klämmorFastsäkring av produktMatning till smartmätareSignalkabel till växelriktarenSkador signalkablage
Tak 1, DMEGC: DM(XXX)M10RT-B60HBB
Anmärkningar
1/19
4.1 Klämmornas överlappning
Inte godkändPanelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.
DMEGC Photovoltaic Modules Installation Manual Ver: 202502, Sida 12
Godkända kontrollpunkter
18/19Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKlämmornas storlekKontaktdonKopplingslåda böjradieLutningPanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Tak 1, K2: Single Rail: SingleHook 2
Anmärkningar
1/225.1 Snö- och Vindlastberäkning
Inte godkändInmatad taklutning i lastberäkningen stämmer inte med verkligheten.
Tillverkarens montageanvisningar
Godkända kontrollpunkter
19/22DC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningarKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaMittklämmorPlaceringSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSkruvar korrektTakets lutningTakkrokarnas CCVäderbeständigt materialÄndklämmor
Ej tillgängligt vid besiktning
2/22TakgenomföringTakstolsinfästning
Undercentral
Godkända kontrollpunkter
6/6FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Godkända kontrollpunkter
36/36AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMax total effektMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning
