Besiktningsrapport

8.1

Installation genom

E.ON

Datum

28 februari 2024

Ort

Kungälv, Västra Götalands län

PEN-ledare

DC Kontakter

Skenskarvar

+ 10

87% godkända13% ej godkända

Om installationen

PanelerJA Solar: JAM54S30 xxx/GR

MontagesystemWeland Stål: Läktfästen

VäxelriktareGoodWe: GW4-15K-DT/SDT G2 Series

TillbehörUndercentral

TillbehörSäkerhetsbrytare AC

Installerad av E.ON som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

GoodWe: GW4-15K-DT/SDT G2 Series

Anmärkningar

7/41

2.1 Anslutning av ledare

Inte godkänd

Kardeler spretar från plint.

SS 436 40 00 (134.1.4)

2.2 Avstånd närliggande objekt

Inte godkänd

Växelriktarens avståndskrav uppfylls inte.

User Manual Grid-Tied PV Inverter SDT G2 Series, V1.2-2023-02-15, Sida 16

2.3 DC Kontakter

Inte godkänd

Kontakter från olika tillverkare i förbindelse. Detta gäller på överspänningsskyddet.

User Manual Grid-Tied PV Inverter SDT G2 Series, V1.2-2023-02-15, Sida 22

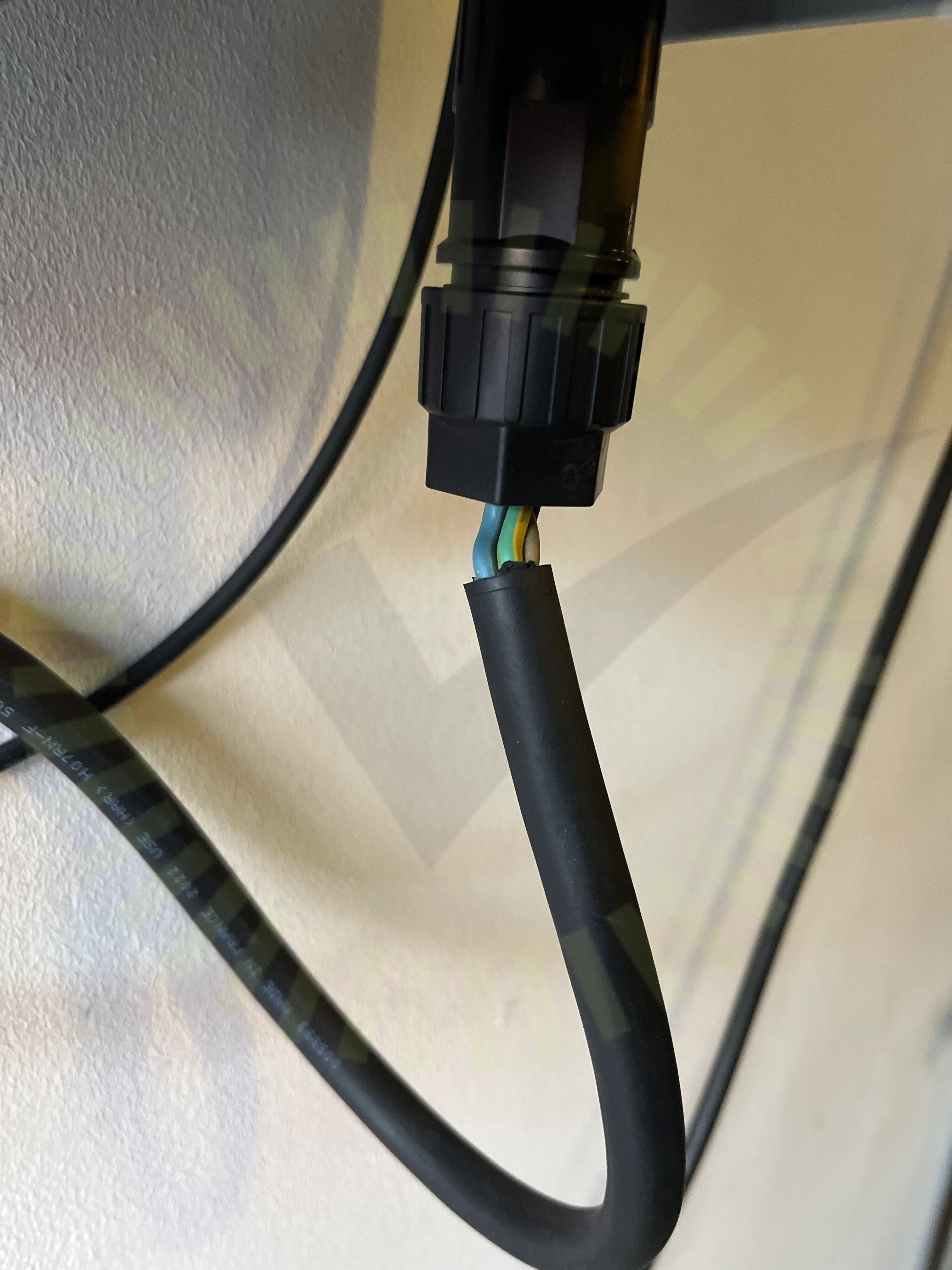

2.4 Enkelisolerade ledare

Inte godkänd

Enkelisolerade ledare är synliga innan kabeln går in i förskruvningen.

SS 436 40 00 (412.2.2.1)

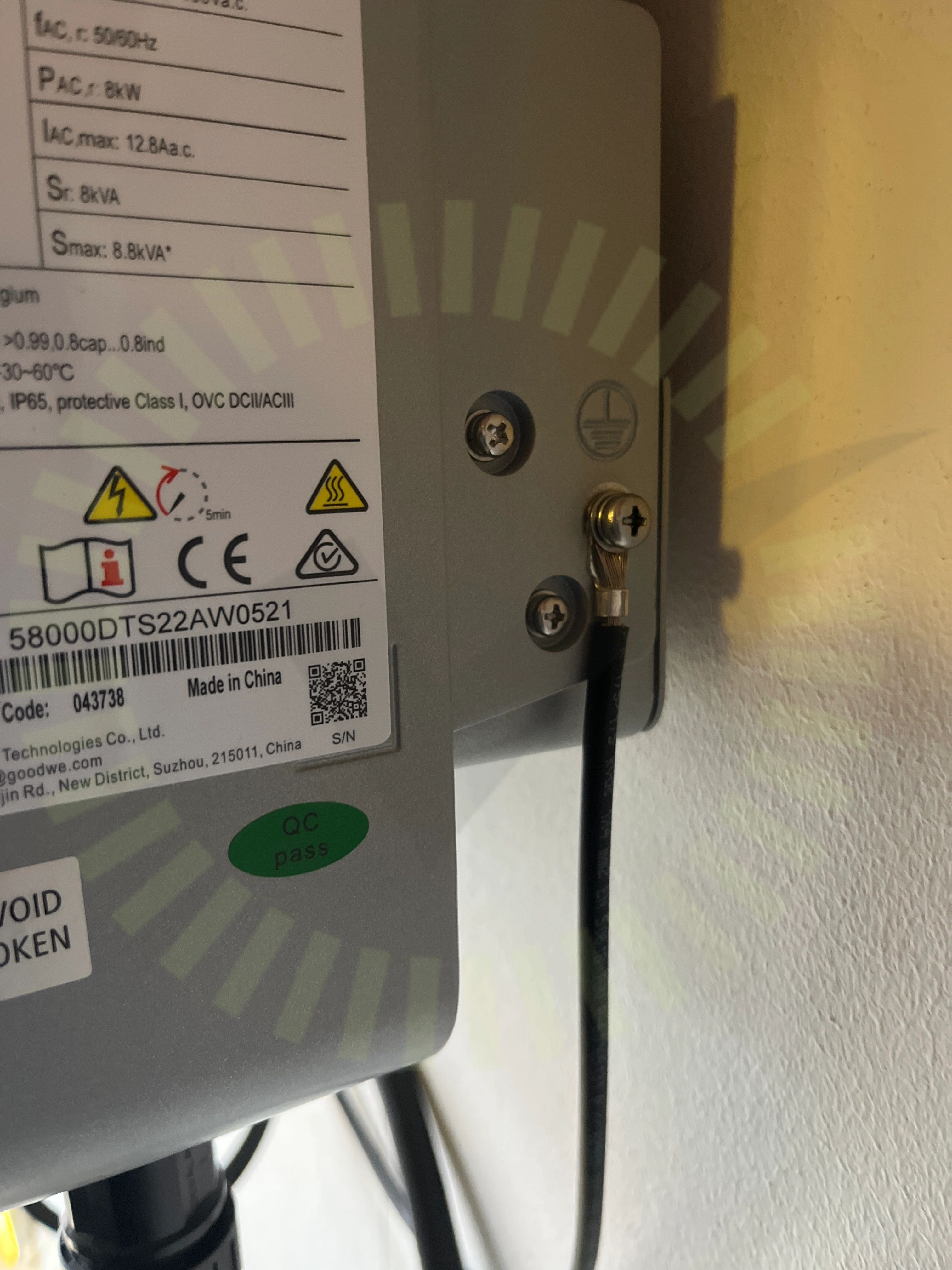

2.5 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat. Denna kabeln går bara till överspänningsskyddet.

User Manual Grid-Tied PV Inverter SDT G2 Series, V1.2-2023-02-15, Sida 21

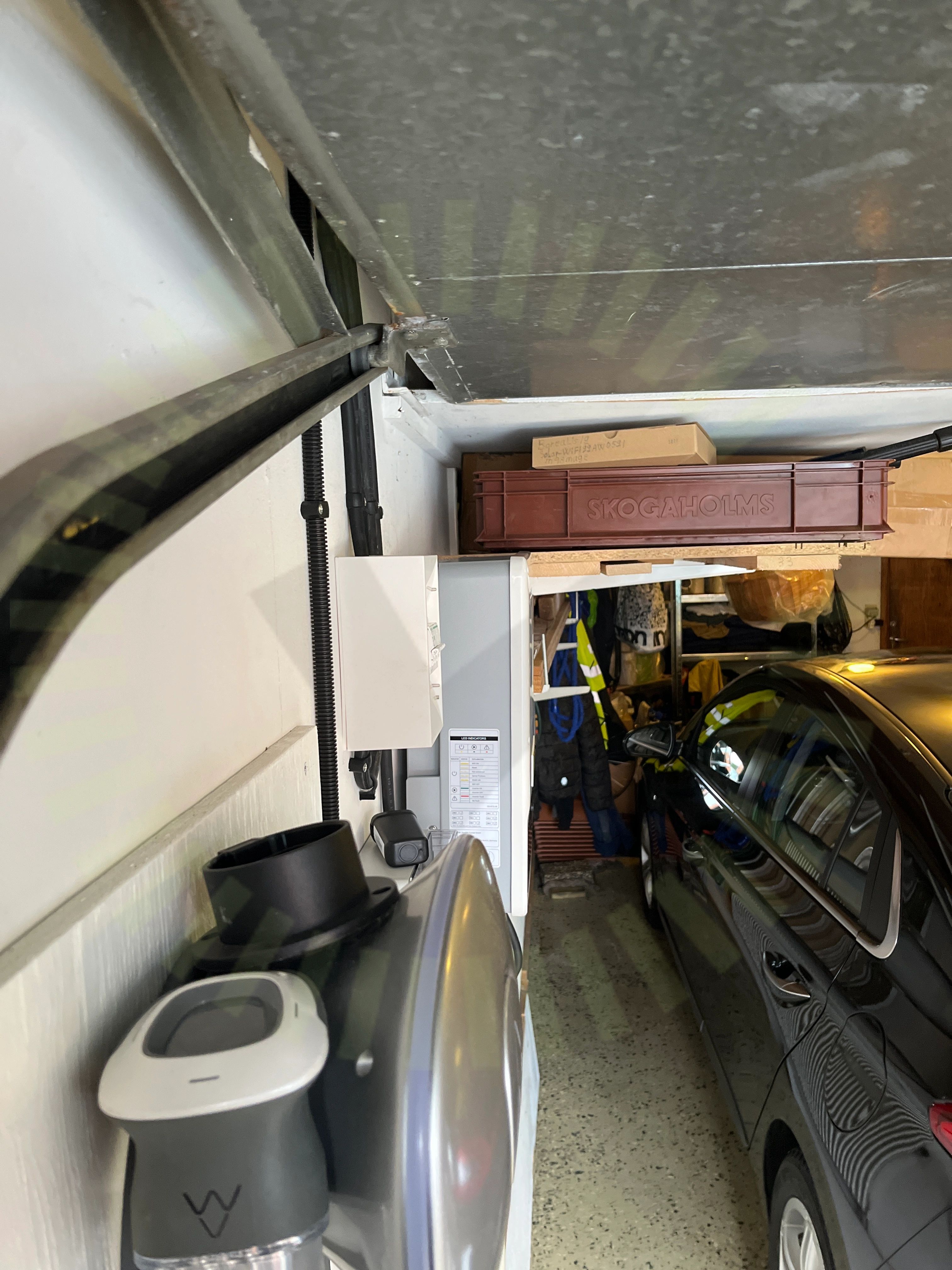

2.6 Placering

Inte godkänd

Växelriktarens placering följer inte tillverkarens anvisningar. Den lutar framåt.

User Manual Grid-Tied PV Inverter SDT G2 Series, V1.2-2023-02-15, Sida 17

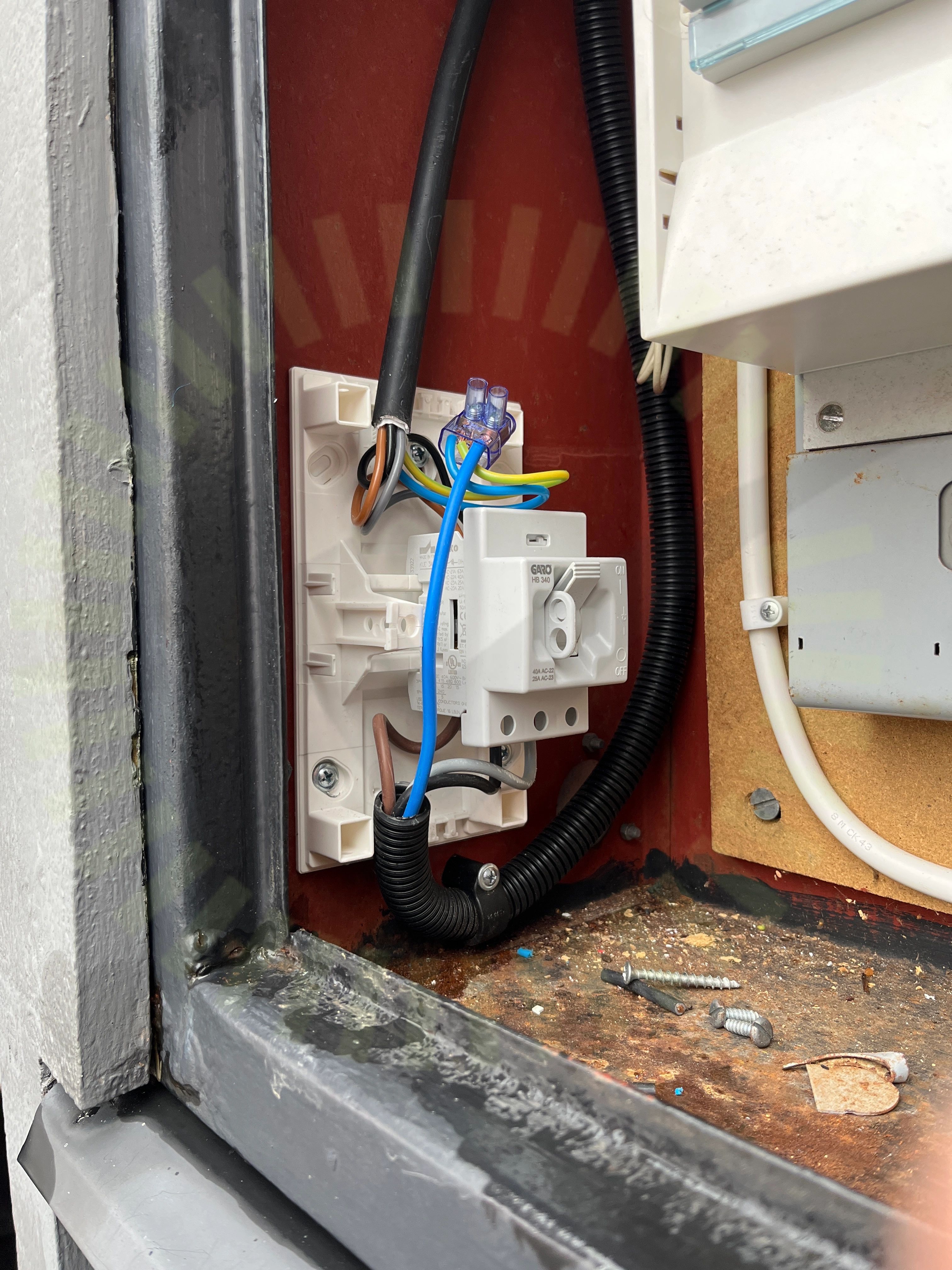

2.7 Kabeldimensionering

Inte godkänd

Kabeln är underdimensionerad. Detta gäller kablaget mellan fasadmätarskåpet och säkringen i garaget.

Godkända kontrollpunkter

34/41

AC kablage förläggningAC Kablage förläggningAnslutning av växelriktareBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Max SpänningDC Max StrömDC Min SpänningDubbel matningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningMax total effektKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

JA Solar: JAM54S30 xxx/GR

Anmärkningar

2/16

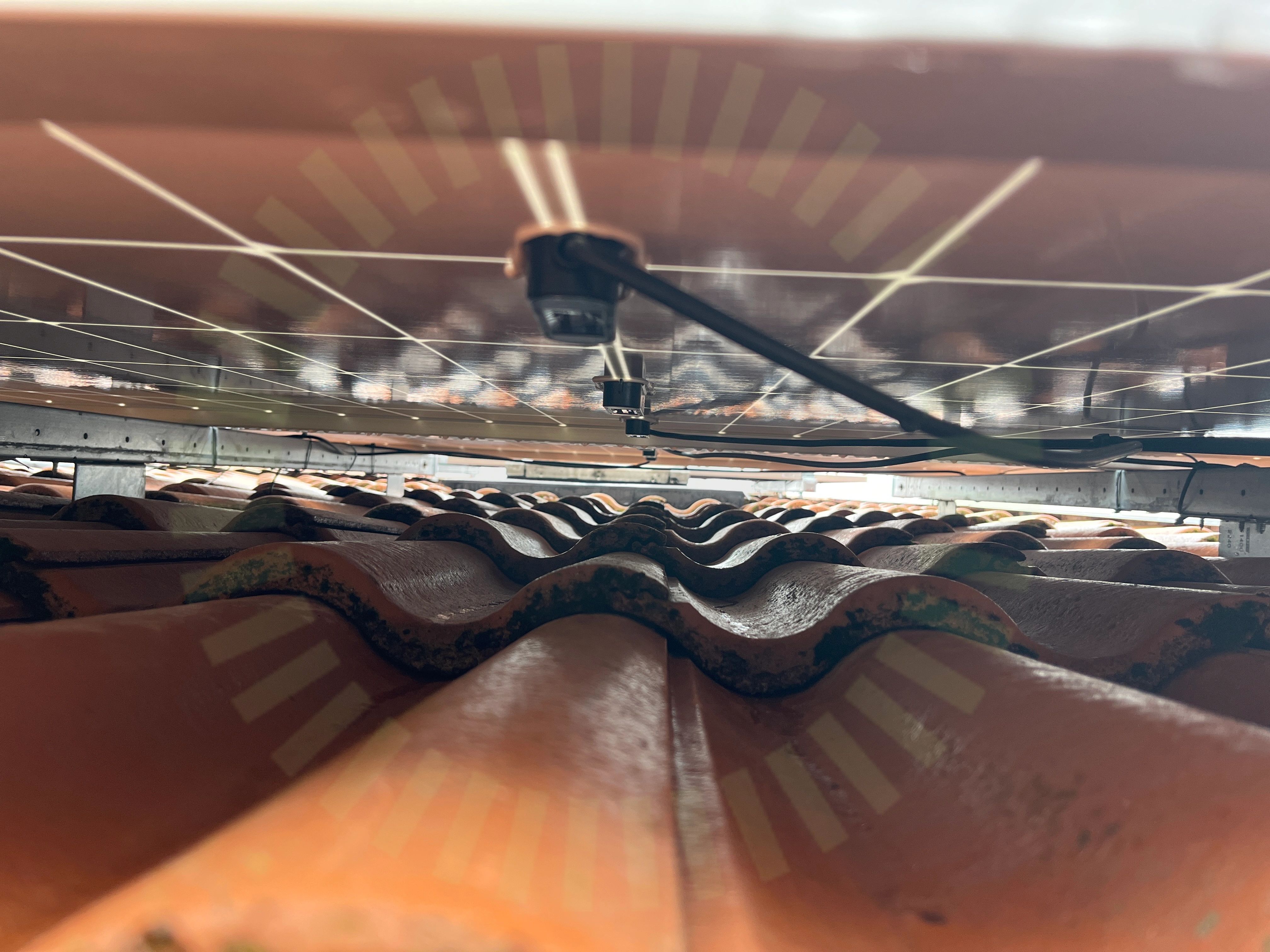

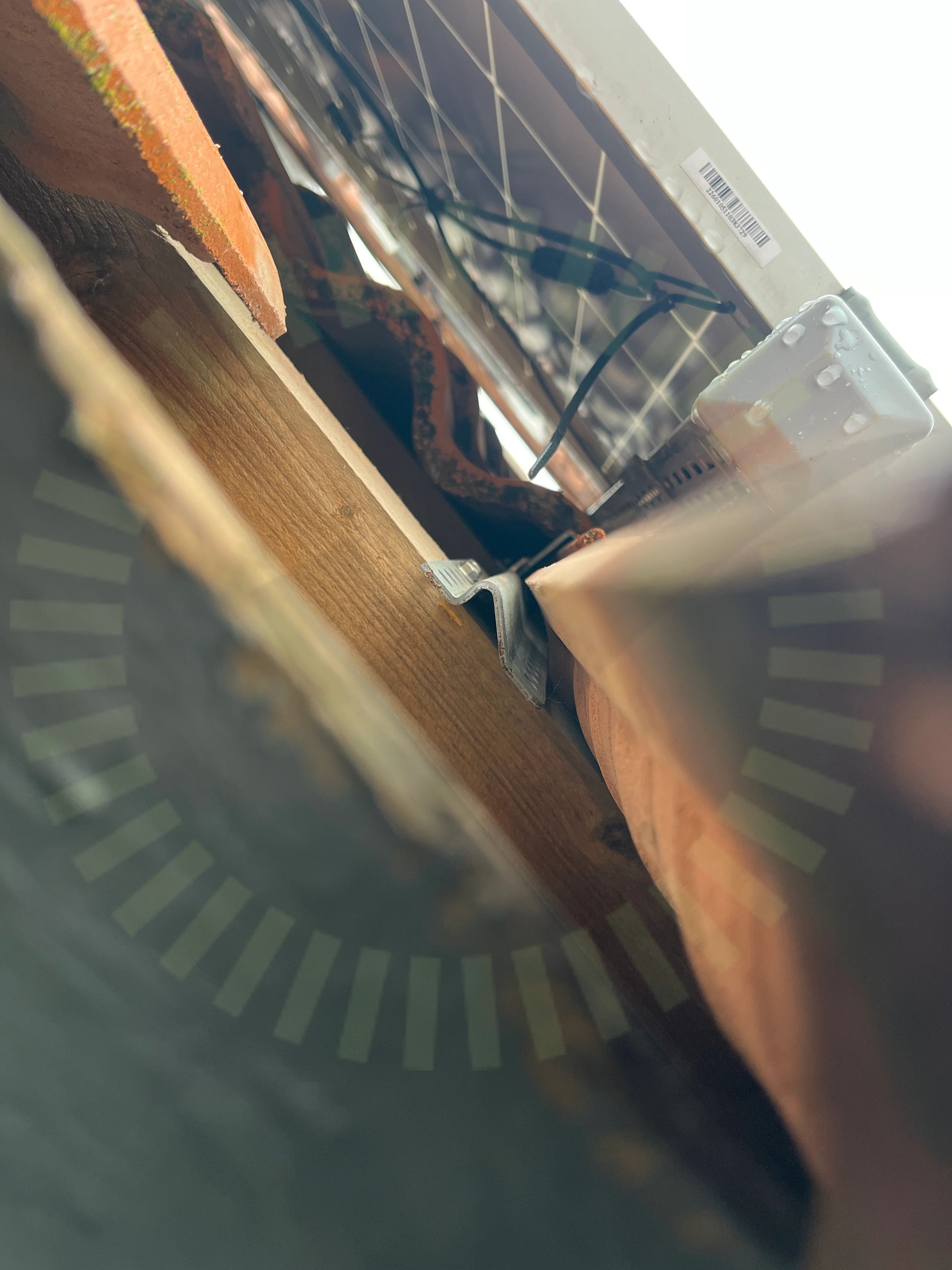

3.1 Kopplingslåda böjradie

Inte godkänd

Böjradien från kopplingslådan är för skarp.

SS 436 40 00 (522.8.3)

3.2 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.

SS 436 40 00 (712.526)

Godkända kontrollpunkter

14/16

Avstånd till havetDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonPanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramSträngförläggning

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Undercentral

Anmärkningar

1/6

5.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4 (543.4.1)

Godkända kontrollpunkter

5/6

InfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Weland Stål: Läktfästen

Anmärkningar

4/22

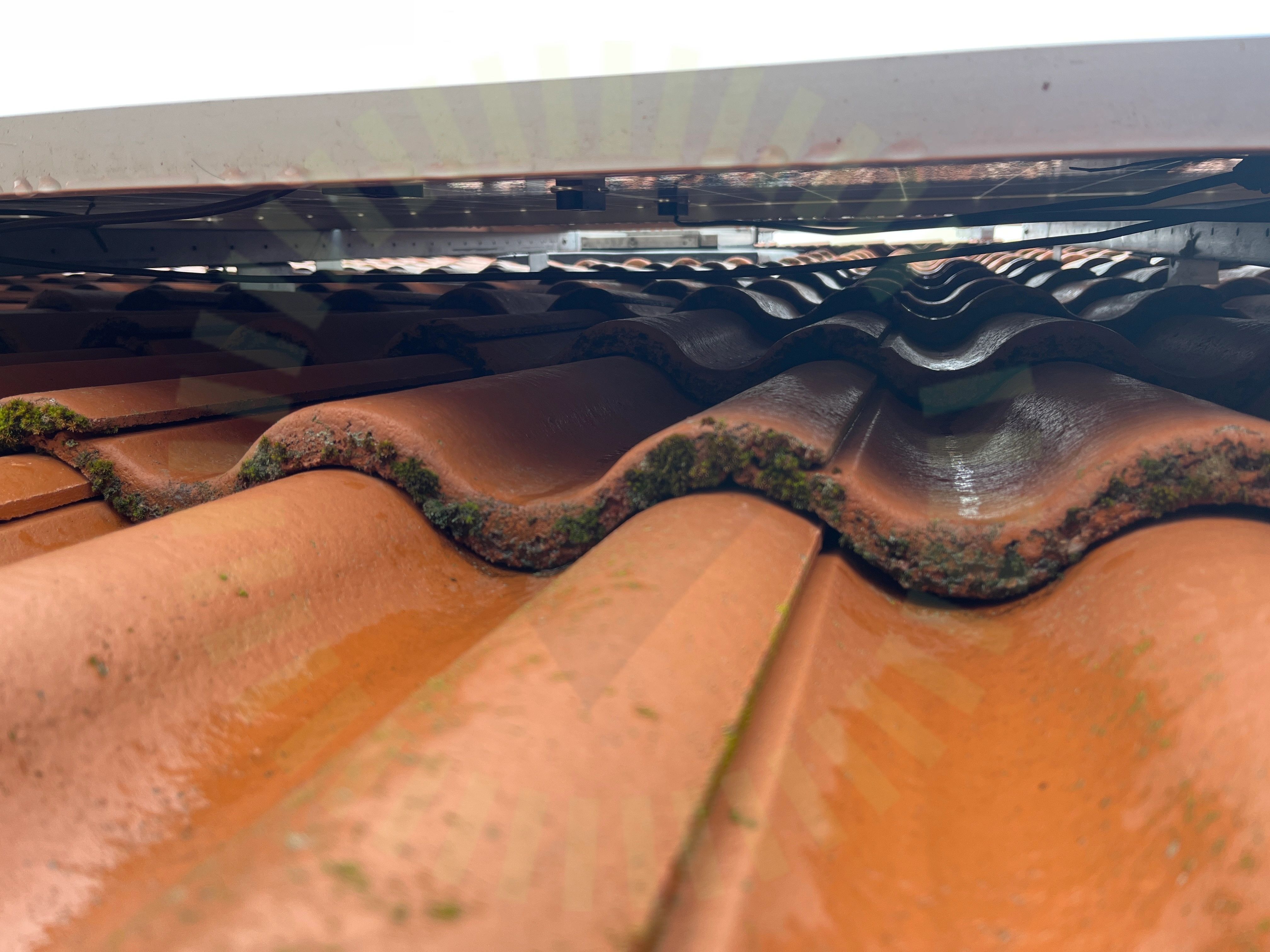

6.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.

SS 436 40 00 (712.522.101)

6.2 Läktinfästning

Inte godkänd

Infästning är inte korrekt utförd. Skruvar är felplacerade.

MA5104. Sid 1 (1) | Version 4 - 221101

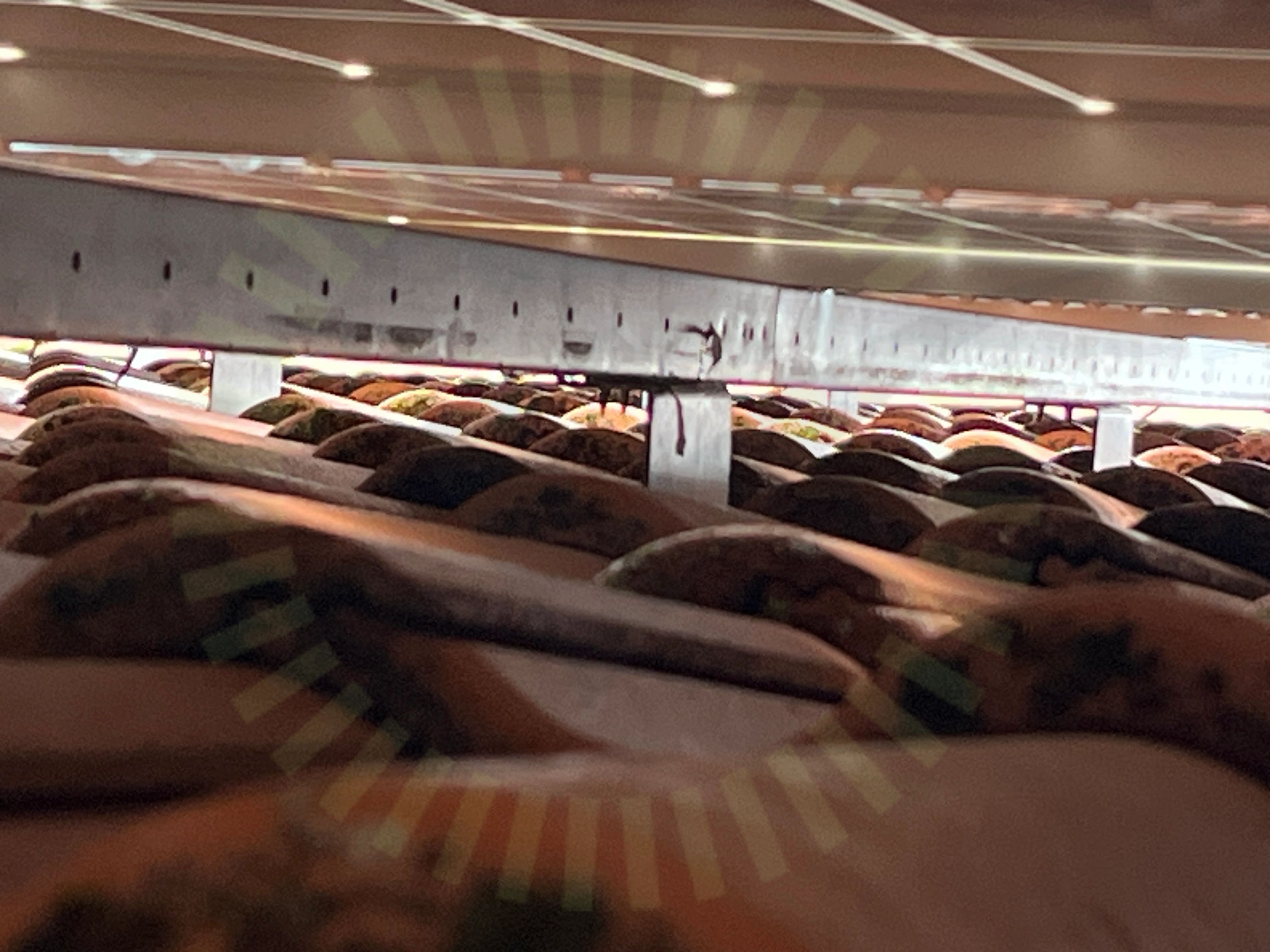

6.3 Skenskarvar

Inte godkänd

Skruvar saknas för skenskarv.

MA5104. Sid 1 (1) | Version 4 - 221101

6.4 Underliggande takpanna

Inte godkänd

Infästningar ligger mot underliggande takpanna.

MA5104. Sid 1 (1) | Version 4 - 221101

Godkända kontrollpunkter

18/22
