Besiktningsrapport
9.9
Installation genom
Svea Solar
Datum
23 april 2024
Ort
Torslanda, Västra Götalands län
Takgenomföring
Kontakt optimerare
98% godkända
2% ej godkända
Om installationen
Paneler
Trina: TSM-DE09.05
Optimerare
SolarEdge: S-Serie
Montagesystem
ESDEC Lutande Panntak
Växelriktare
SolarEdge: SE3K-10K
Tillbehör
Undercentral
Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema
Optimerare
Anmärkningar
1/6

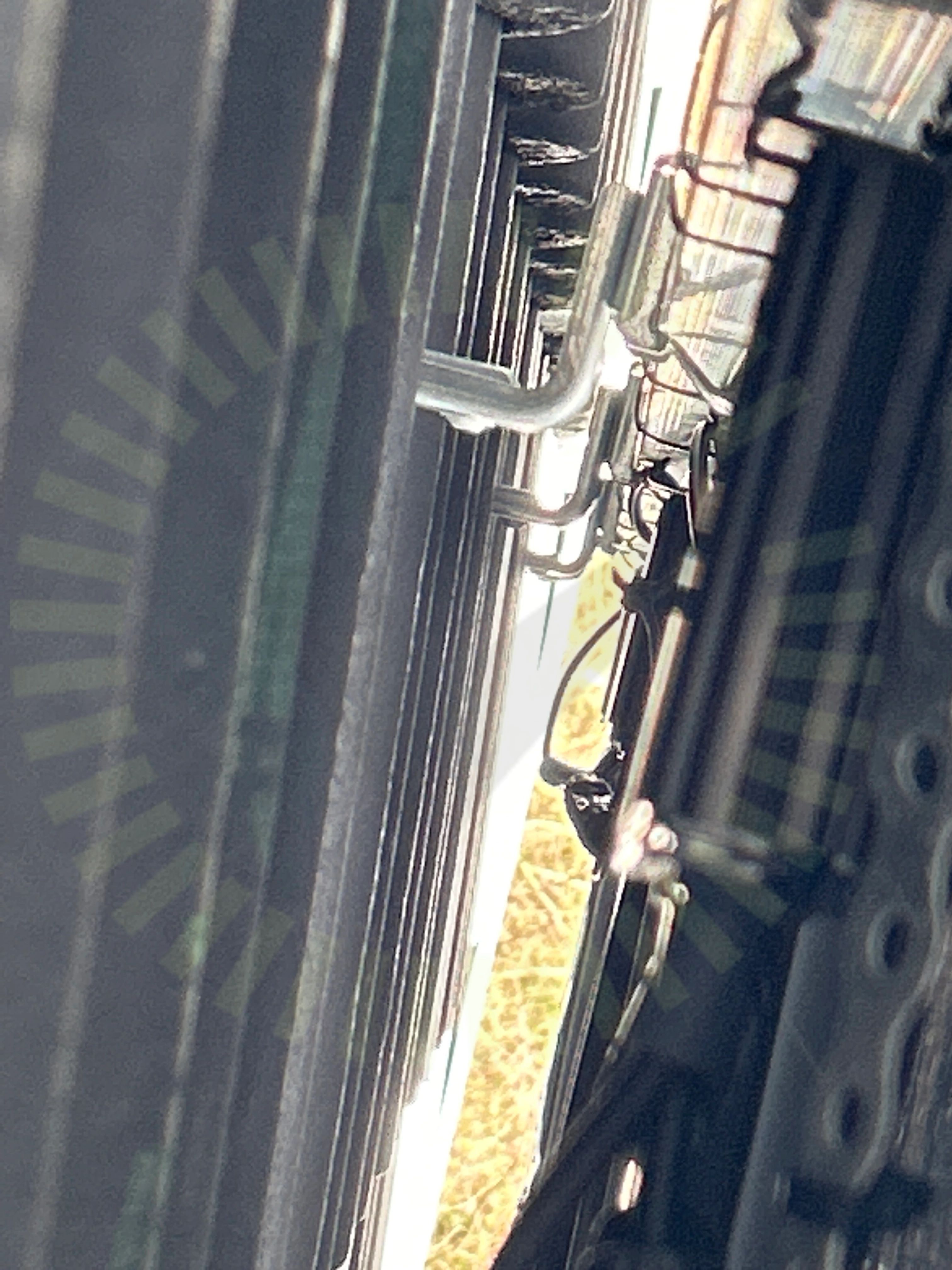

2.1 Kontakt optimerare
Inte godkänd
Enstaka kontakter till optimerare saknar uppfästning.
Godkända kontrollpunkter
3/6
Dragavlastade
Fastsäkring av produkt
Kontakter
Ej tillgängligt vid besiktning
2/6
Kompatibilitet
Placering
Tak 1, ESDEC Lutande Panntak
Anmärkningar
1/24
3.1 Takgenomföring
Inte godkänd
Dokumentation som styrker vald metod för takgenomföring saknas.
Godkända kontrollpunkter
23/24
DC kabel förläggning
Dräneringskanal
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Kabeluppfästning
Klämmans placering i skena
Läktinfästning
Mittklämmor
Panelstorlek
Skador
Skenans utstick för klämma
Skenornas infästning
Skenornas överhäng
Skenskarvar
Snö- och Vindlastberäkning
Säkerhetsavstånd
Takets lutning
Takkrokarnas CC
Takkrokens höjdjustering
Underbyggnad
Underliggande takpanna
Väderbeständigt material
Tak 1, Trina: TSM-DE09.05
Godkända kontrollpunkter
13/14
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Klämmornas placering
Klämmornas överlappning
Kontaktdon
Kopplingslåda böjradie
Panelkablagets böjradie
Panelramar separerade
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter
Ej tillgängligt vid besiktning
1/14
Strängförläggning
Undercentral
Godkända kontrollpunkter
6/6
Femledarsystem
Infästning
IP-Klassning
Kabelinföringar
Placering
Skydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Godkända kontrollpunkter
32/32
AC kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
Avstånd närliggande objekt
Avstånd till havet
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
Dubbel matning
Enkelisolerade ledare
Fastsäkring av produkt
Förskruvning
Genomföringar
Huvudsäkring
Identifiering
Infästning
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Tätningsinsatts
Vinkel
Väderbeständigt material
Växelriktarens IP klassning
Växelriktarens kontakter
