Besiktningsrapport

9.6

x

Installation genom

Takkraft

Datum

14 oktober 2025

Ort

Huddinge, Stockholms län

PEN-ledare

Ändklämmor

Panelramar separerade

97% godkända3% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10RT-B60HBB

MontagesystemMAFI: Roof Tile Bracket Läktfästen

BatteriSigeEnergy: SigenStor EC 5.0-25.0 TP

TillbehörEastron: Sigen Sensor TP-CT120-DH

TillbehörUndercentral

TillbehörSäkerhetsbrytare AC

Installerad av Takkraft som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

2/3

Mätprotokoll DCSträngschema

Ej tillgängligt vid besiktning

1/3

Avtal

Batteri

Godkända kontrollpunkter

45/45

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktare

Smartmätare

Godkända kontrollpunkter

6/6

Anslutning av CT klämmorFastsäkring av produktMatning till smartmätarePlacering av CT klämmor

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytareEgenskaperIdentifieringInfästning

Tak 1: DMEGC: DM(XXX)M10RT-B60HBB

Anmärkningar

1/19

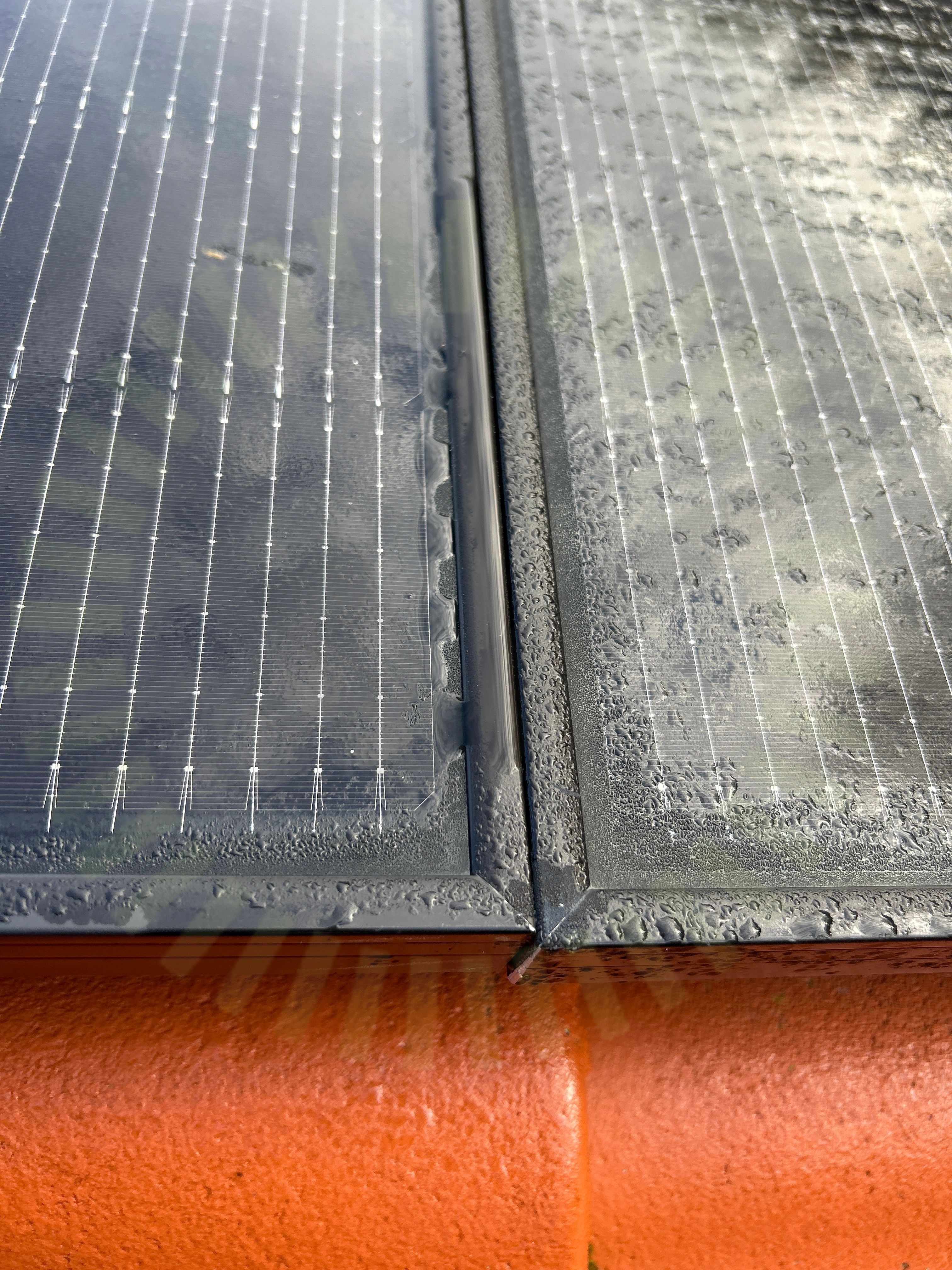

5.1 Panelramar separerade

Inte godkänd

Panelerna är inte monterade med korrekt avstånd till varandra.

Tak 1: MAFI: Roof Tile Bracket Läktfästen

Anmärkningar

1/19

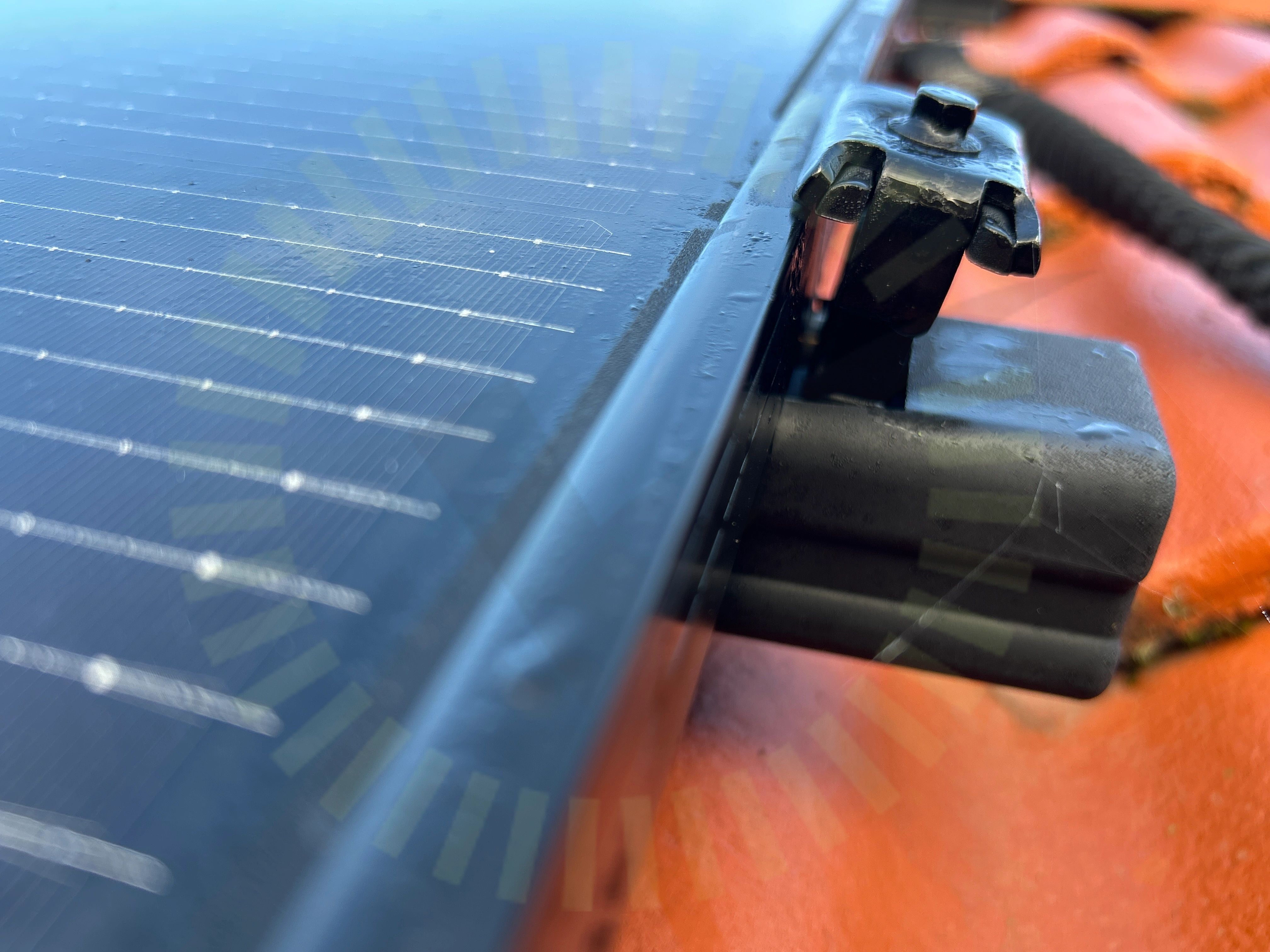

6.1 Ändklämmor

Inte godkänd

Flera ändklämmor sitter löst.

Undercentral

Anmärkningar

1/6

7.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension.

Avstånd närliggande objekt

Avstånd till havet

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Spänning

DC Max Ström

DC Min Spänning

Dubbel matning

Enkelisolerade ledare

Fastsäkring av produkt

Förskruvning

Huvudsäkring

Identifiering

Informering av solceller

Infästning

Jordning av chassi

Kabeldimensionering

Kablagets böjradie

Kåpor

Likspänningskomponenter

Max total effekt

Mekanisk påverkan

Missvisande varselmärkning

Placering

Placering bärighet

Sammansättning av komponenter

Skadat kablage

Skador

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgång till batteriet

Tillgänglighet

Varning för backspänning

Varning för likspänning

Väderbeständigt material

Växelriktarens IP klassning

Signalkabel till växelriktaren

Skador signalkablage

Kabelinföringar

Placering Säkerhetsbrytare

Skada vid brytare

DMEGC Photovoltaic Modules Installation Manual Ver: 202502, Sida 8

Godkända kontrollpunkter

16/19

Avstånd till havAvstånd till ytaDräneringshålFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKlämmornas storlekKlämmornas överlappningKopplingslåda böjradieLutningPanelkablagets böjradieSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Ej tillgängligt vid besiktning

2/19

Förbindelse av kontakterKontaktdon

MAFI Solar Montagehandbok, Sida 10

Godkända kontrollpunkter

17/19

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningLäktinfästningMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakkrokarnas CCUnderbyggnadVäderbeständigt material

Ej tillgängligt vid besiktning

1/19

Potentialutjämningsledare

SS 436 40 00, utgåva 4 (543.4.1)

Godkända kontrollpunkter

5/6

InfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
