Institutet för Solenergikvalitet

Besiktningsrapport

8.7
x

Installation genom

1KOMMA5°

Datum

5 oktober 2023

Ort

Handen, Stockholms län
Stress på kontakter
Skenans utstick för klämma
Ändklämmor
88% godkända12% ej godkända

Om installationen

Paneler1Komma5° - Fullblack
MontagesystemESDEC Lutande Panntak
VäxelriktareSunGrow: SH5-10RT
BatteriSunGrow: SBR(XXX)
TillbehörSäkerhetsbrytare AC
TillbehörSmartmätare: CHINT DTSU666
TillbehörUndercentral
1KOMMA5°

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3
Avtal

Batteri

Godkända kontrollpunkter

8/8
AvståndInfästningKommunikationLockMiljökravPESkadorVinkel

Säkerhetsbrytare AC

Godkända kontrollpunkter

8/8
AnslutningBöjradieEgenskaperFörskruvningarIdentifieringInfästningPlaceringYttre påverkan

Tak 1, 1Komma5° - Fullblack

Anmärkningar

3/17

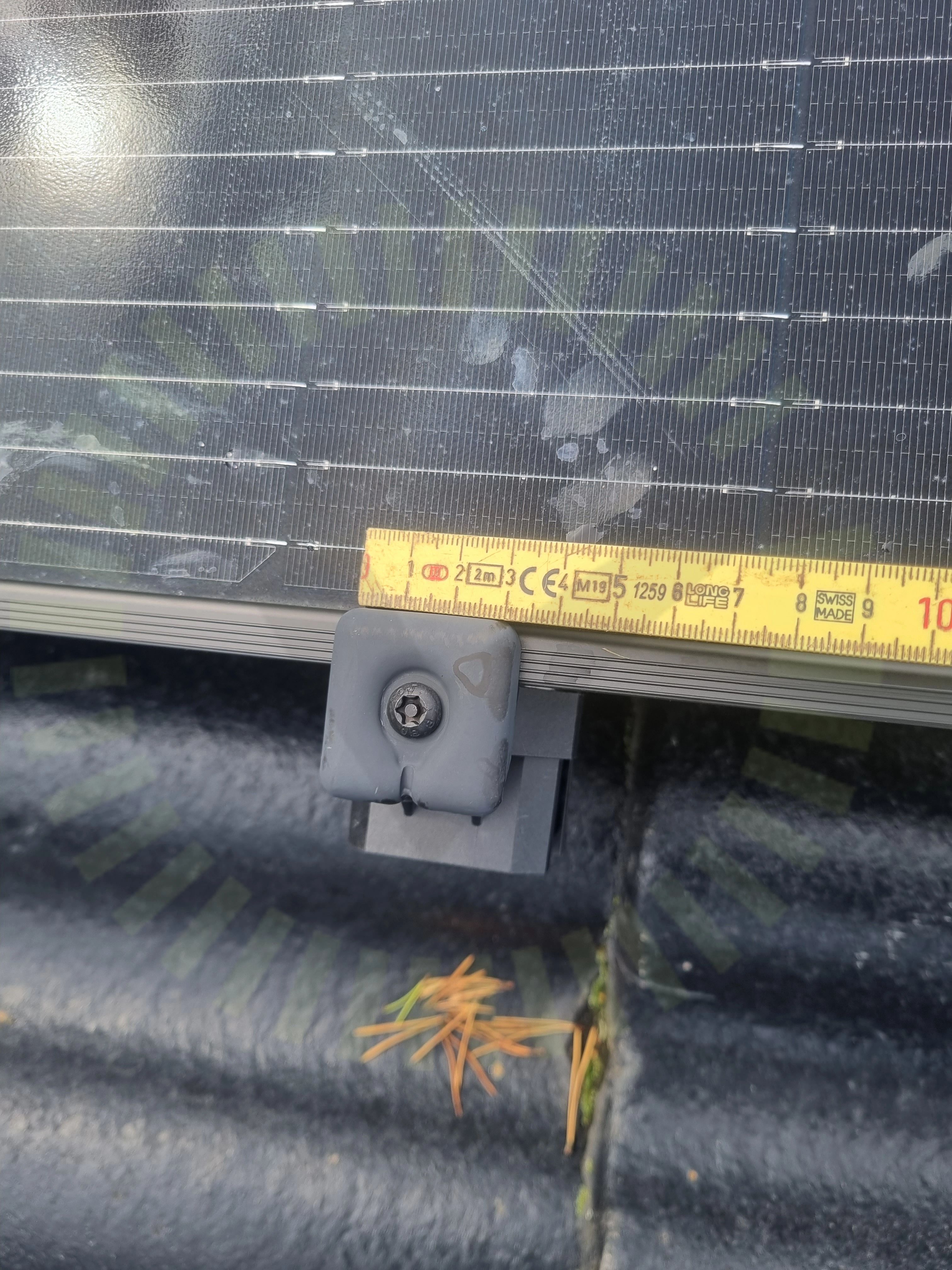

Klämmornas storlek

4.1 Klämmornas storlek

Rekommendation

Montagesystemets fästen är för små och följer inte tillverkarens anvisningar kring fästenas storlek.

1KOMMA5°: Module Installation manual EN 23.07, Sida 15
Panelkablagets böjradie

4.2 Panelkablagets böjradie

Inte godkänd

Kabelns böjradie är för skarp vid kontaktdon.

SS 436 40 00 (522.8.3), Sida 248

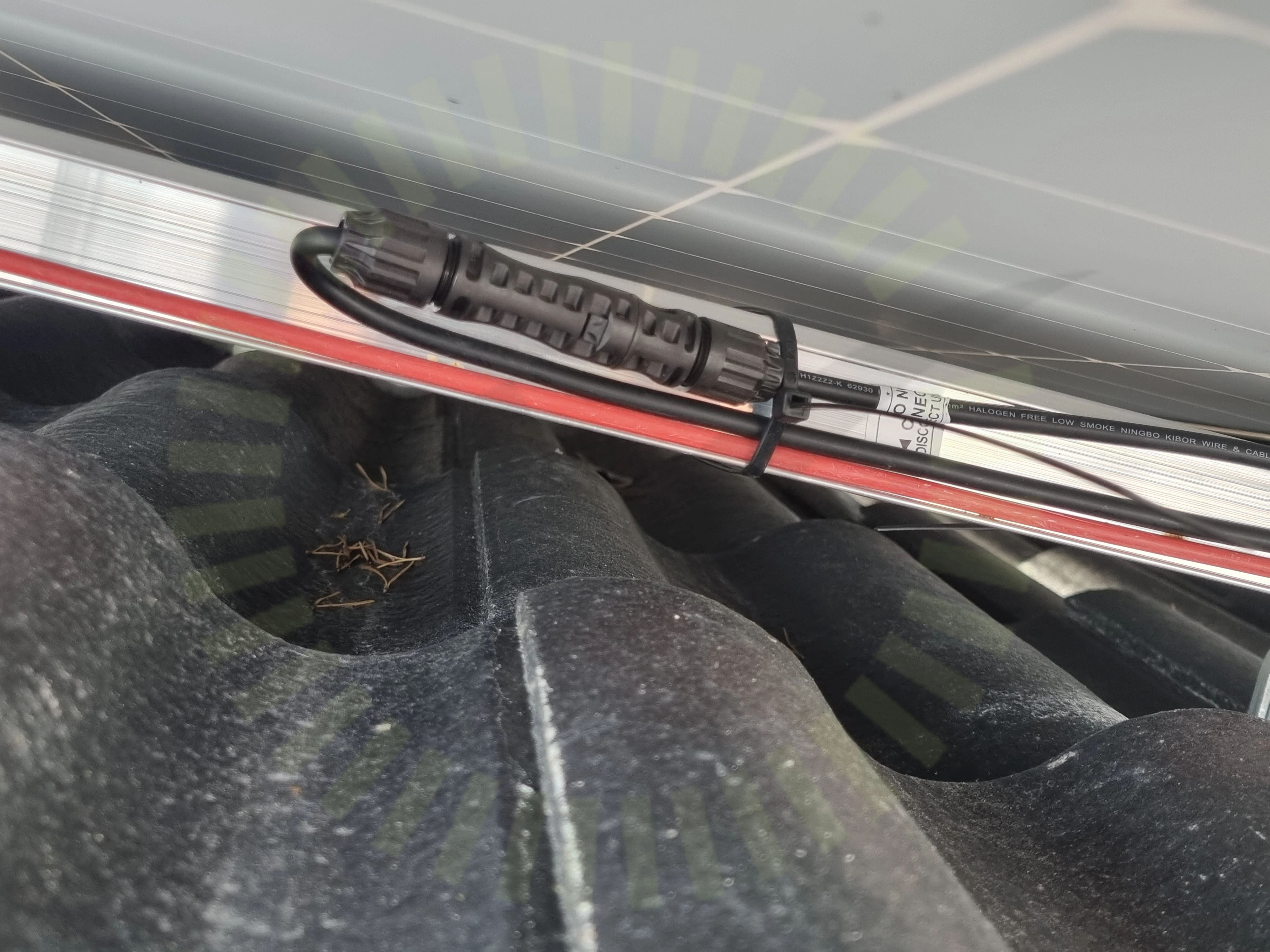

Stress på kontakter

4.3 Stress på kontakter

Inte godkänd

Kablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag.

SS 436 40 00, 712.526

Godkända kontrollpunkter

13/17
Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonPanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ram

Ej tillgängligt vid besiktning

1/17
Strängförläggning

Tak 1, ESDEC Lutande Panntak

Anmärkningar

7/26

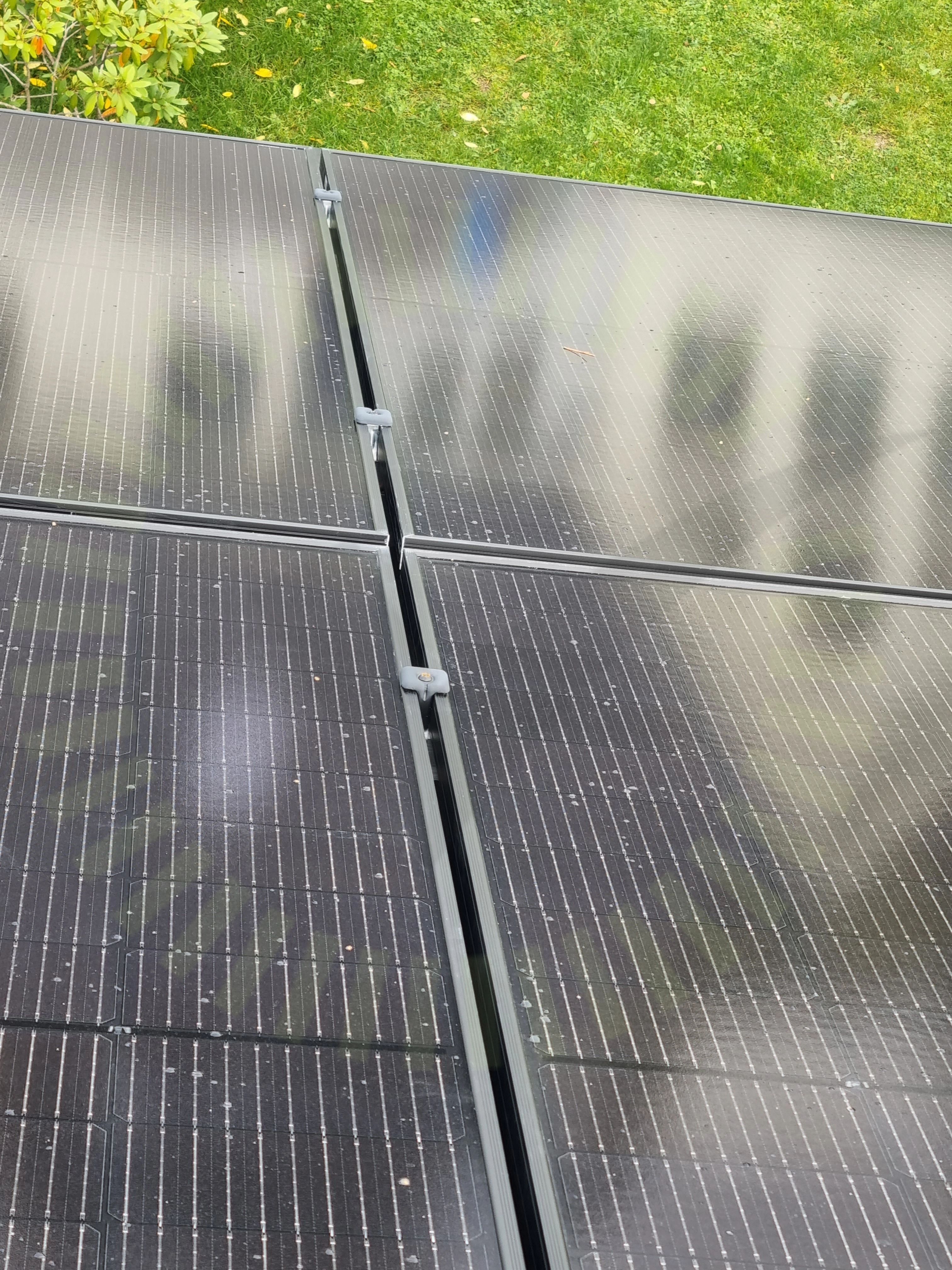

Dräneringskanal

5.1 Dräneringskanal

Inte godkänd

Mittklämmans dräneringskanal är inte vänd neråt.

Tillverkarens anvisningar

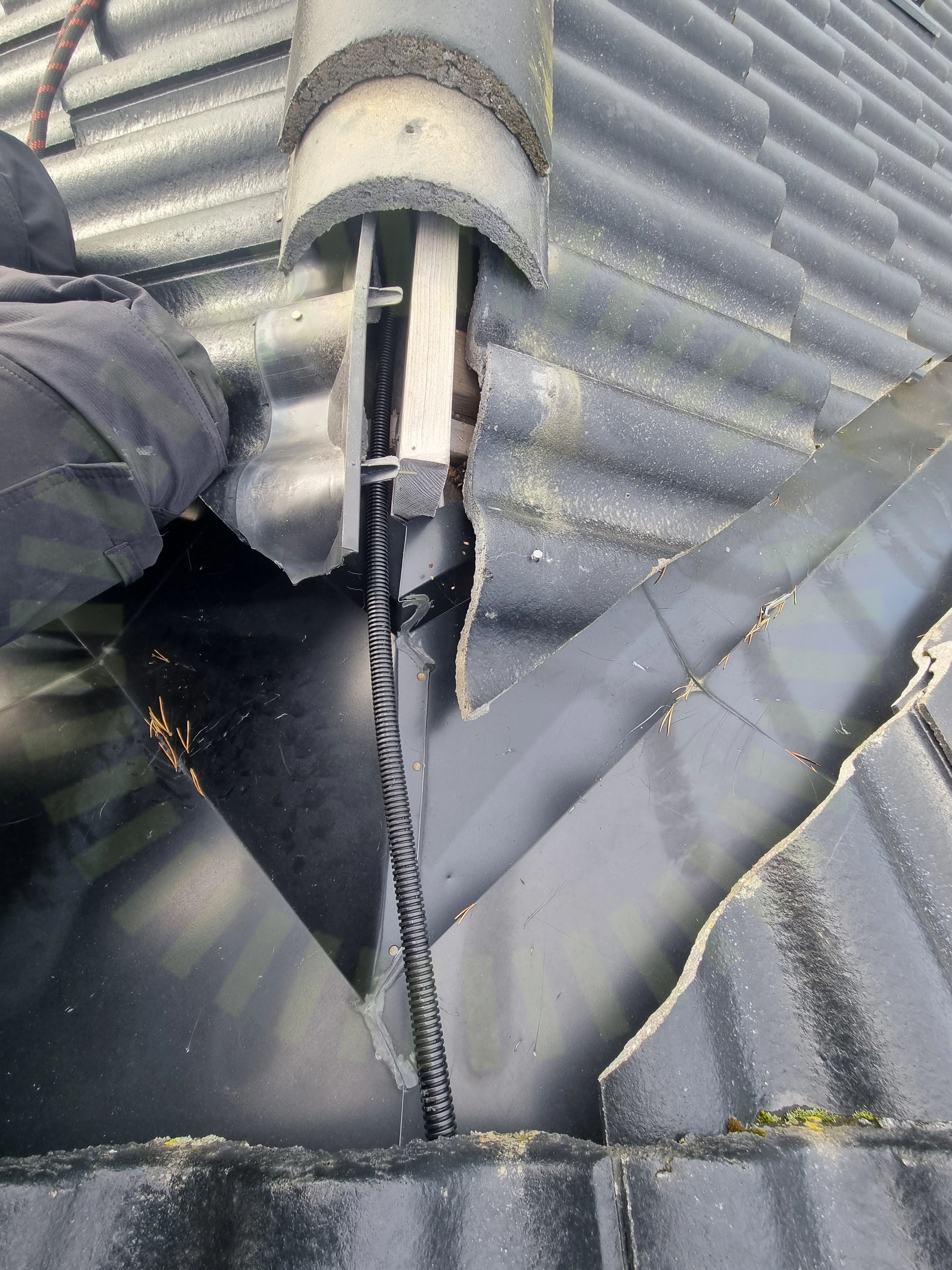

Kabeldragning mellan takytor

5.2 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är inte lämpligt fastsäkrad.

SS 436 40 00 (712.522.101)

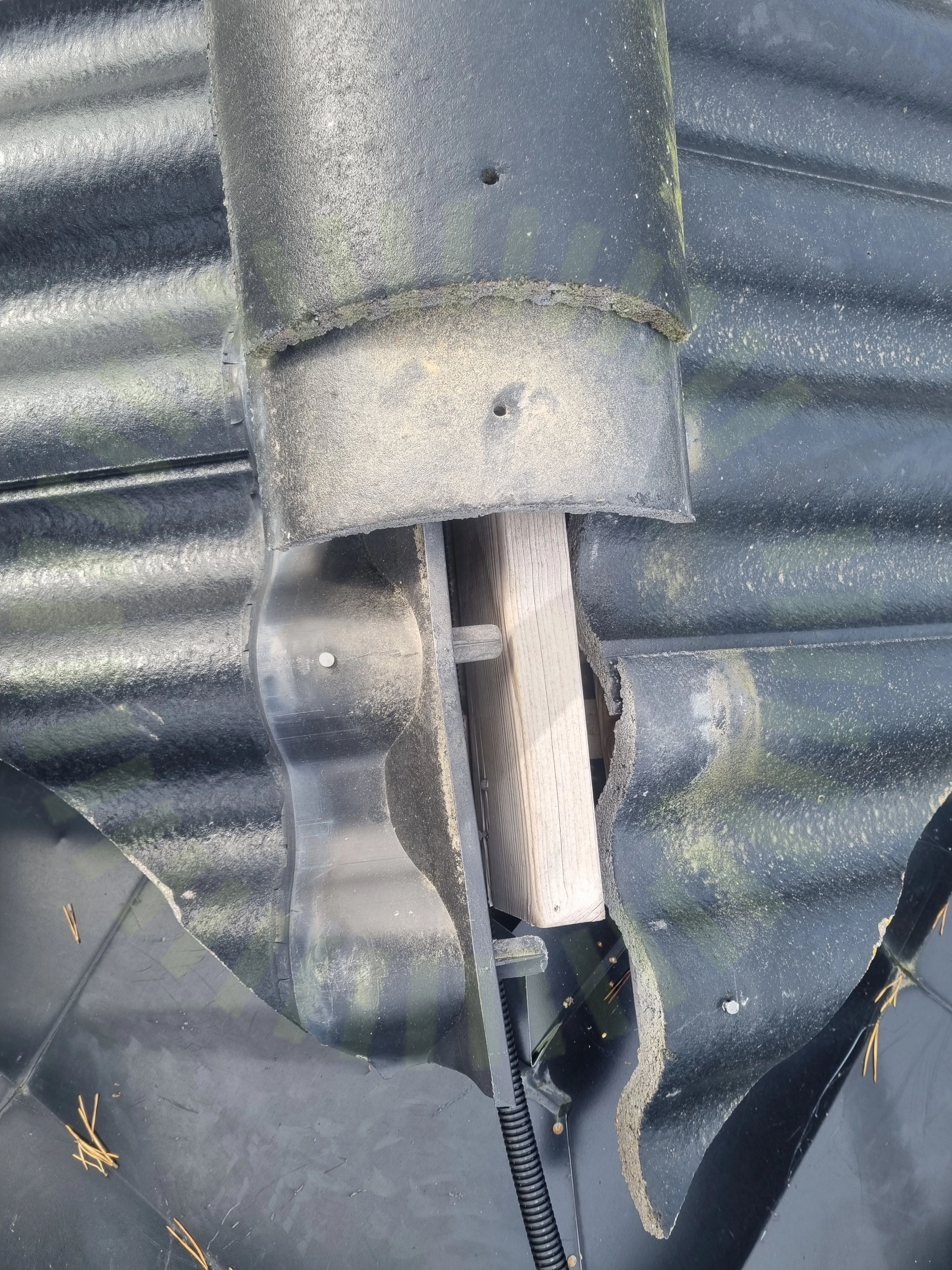

Skador

5.3 Skador

Inte godkänd

Nockpannor är ej fastspikade efter kabeldragning

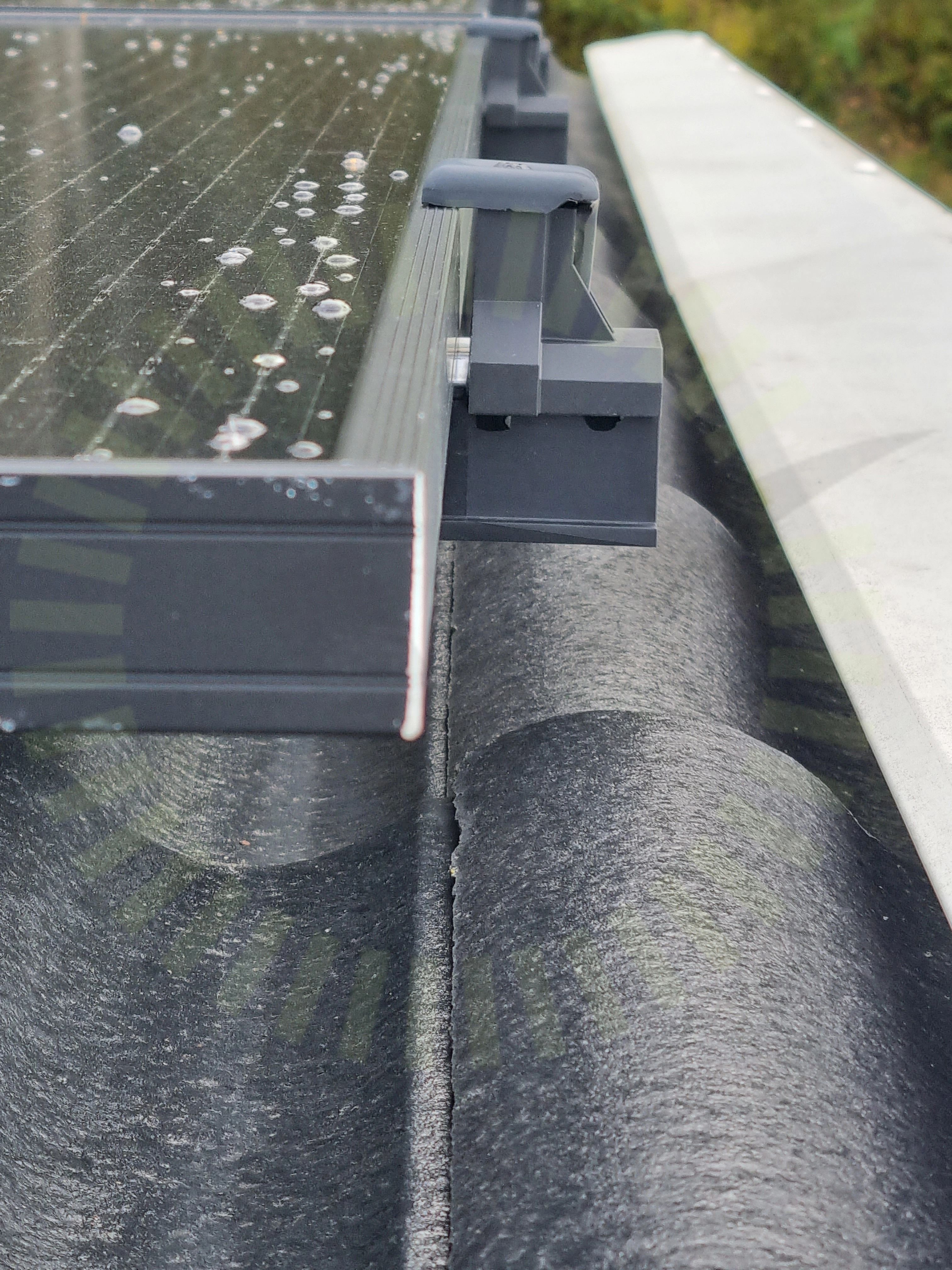

Skenans utstick för klämma

5.4 Skenans utstick för klämma

Inte godkänd

Skenan sticker ut för mycket från panel. Ändklämma ligger inte korrekt mot panel.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24

5.5 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten. Lastberäkning från K2 är ESDEC som är monterat.

Tillverkarens montageanvisningar

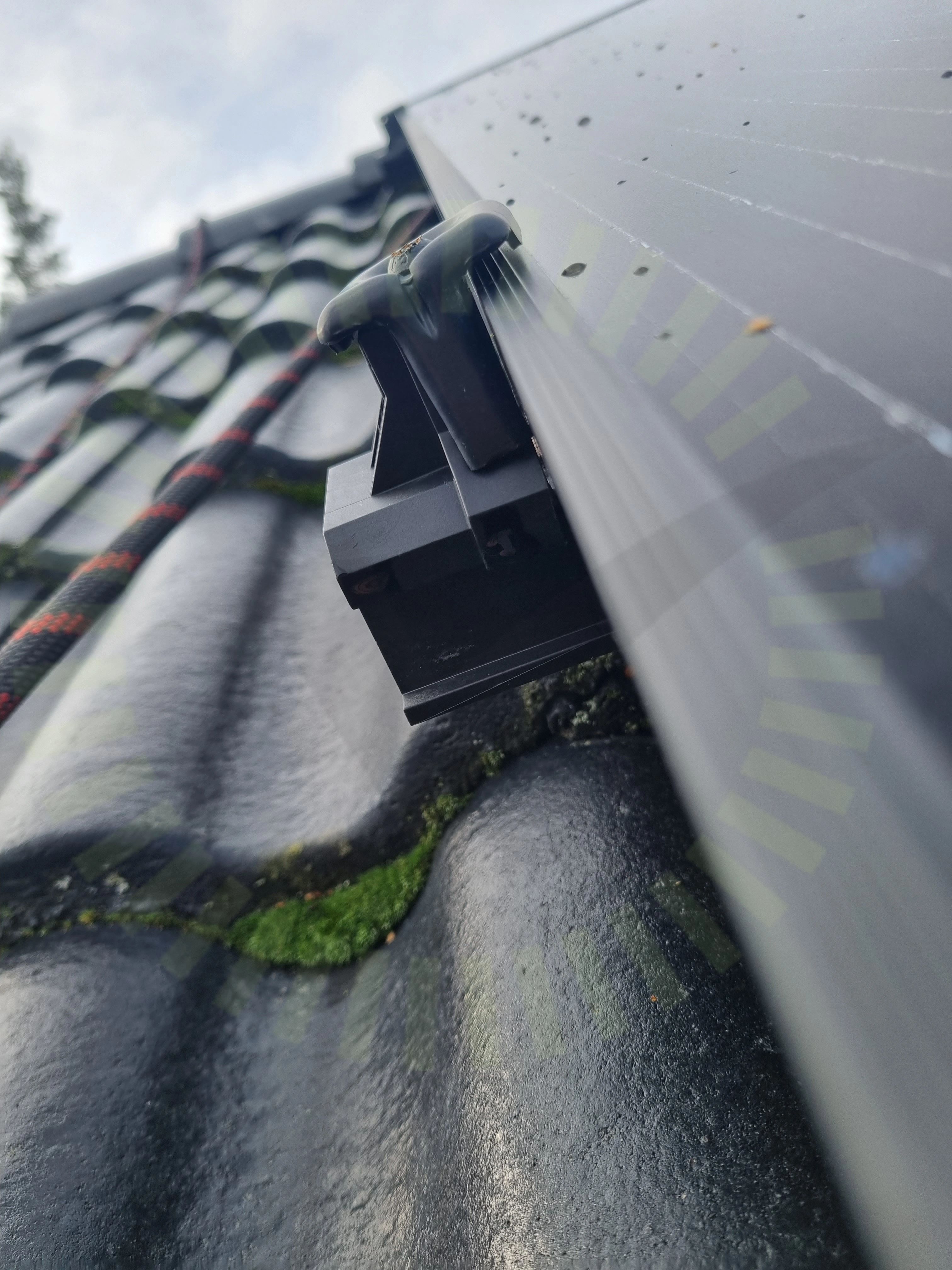

Ändklämmor

5.6 Ändklämmor

Inte godkänd

Ändklämmor sitter felmonterade, sitter snett, Ligger inte bra mot panelramens kant

5.7 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Kontroll av infästningarnas CC mått inte möjligt. Uppmätt cirka 40 cm

Snö- och vindlastberäkning

Godkända kontrollpunkter

17/26
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeluppfästningKlämmans placering i skenaLäktinfästningMittklämmorPanelstorlekSkenornas infästningSkenornas överhängSkenskarvarSäkerhetsavståndTakets lutningTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt material

Ej tillgängligt vid besiktning

2/26
TakgenomföringTermisk brytpunkt skenor

Undercentral

Godkända kontrollpunkter

7/7
BöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

1/5

7.1 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas på undercentral. Se referens.

SEK 457, Sida 42

Godkända kontrollpunkter

4/5
Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för likspänning

Växelriktare

Anmärkningar

1/36

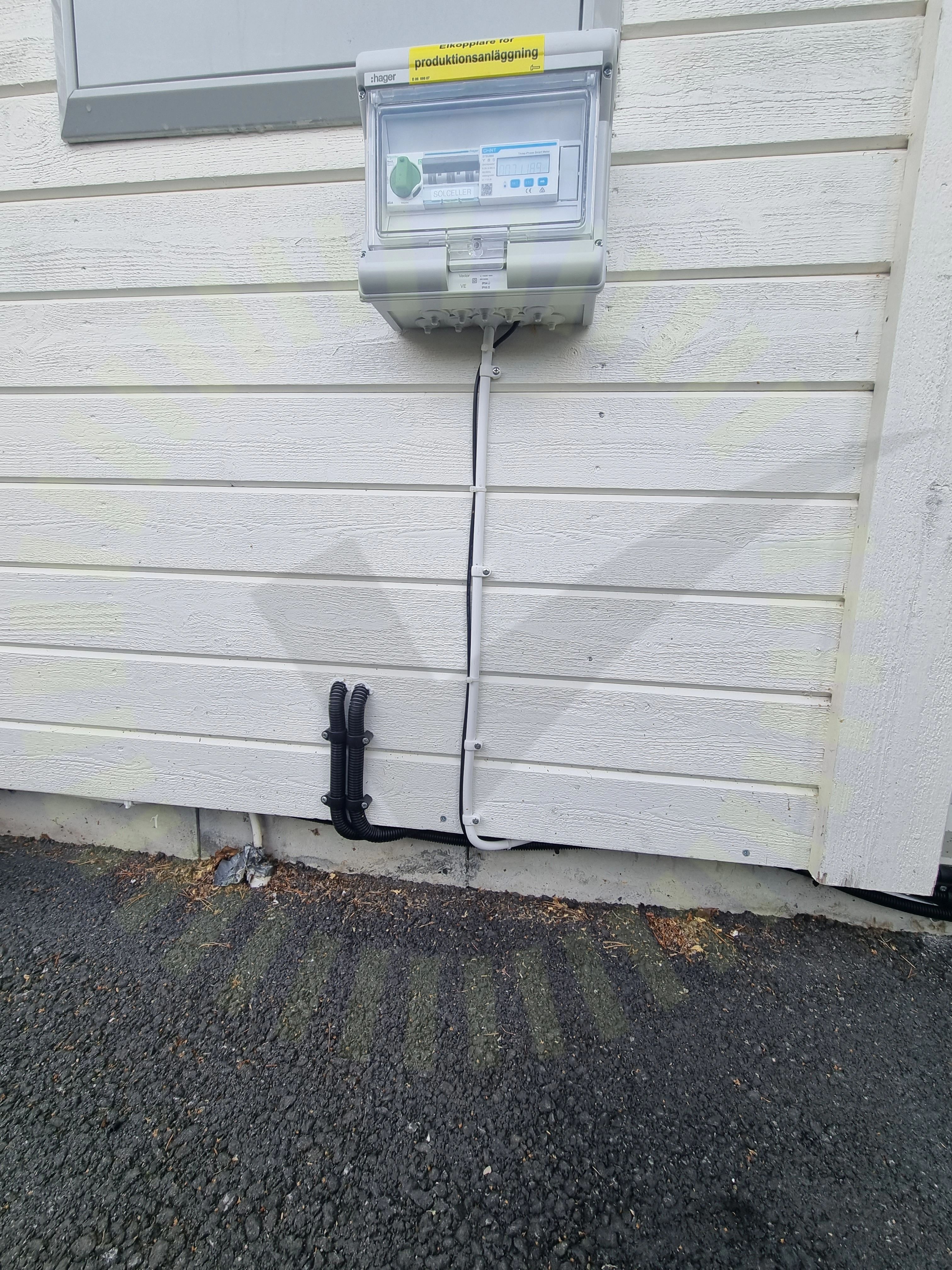

Väderbeständigt material

8.1 Väderbeständigt material

Inte godkänd

Använda buntband är ej väderbeständiga.

Godkända kontrollpunkter

31/36
AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantSmartmätareStress på kontakterSäkringsdimensionTillgänglighetVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

4/36
DC Max SpänningDC Max StrömDC Min SpänningSträngdesign
