Institutet för Solenergikvalitet

Besiktningsrapport

7.6
x

Installation genom

1KOMMA5°

Datum

8 juni 2023

Ort

Staffanstorp, Skåne län

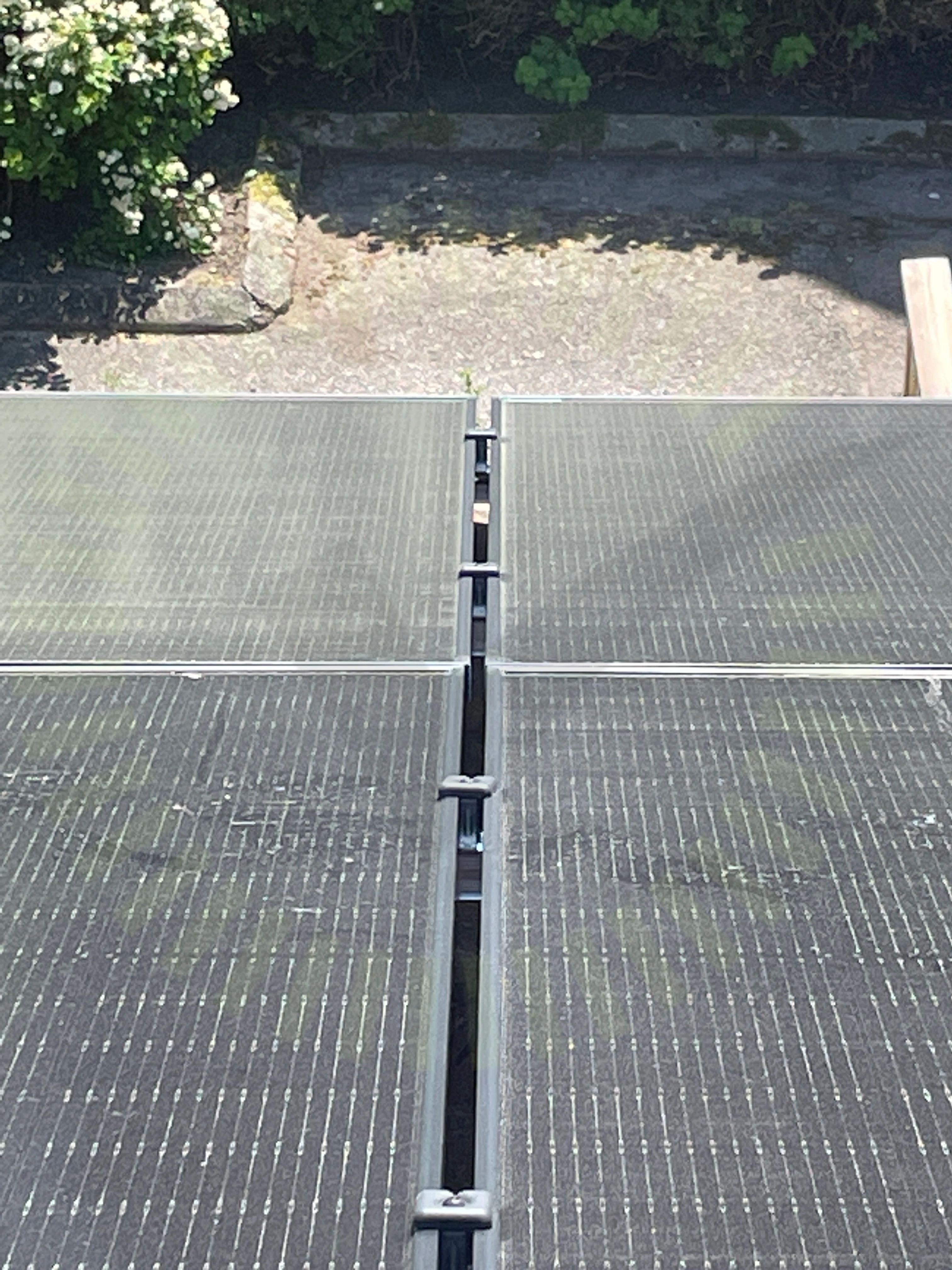

Klämmornas placering
Skenornas infästning
Föremål mot bakstycke
79% godkända21% ej godkända

Om installationen

PanelerJinko:Tiger Neo N-type 54HL4-B 400-420W
MontagesystemESDEC Lutande Panntak
VäxelriktareSunGrow: SH5-10RT
TillbehörSmartmätare: CHINT DTSU666
TillbehörSäkerhetsbrytare AC
TillbehörElmaterial: Kapsling
1KOMMA5°

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

3/4

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

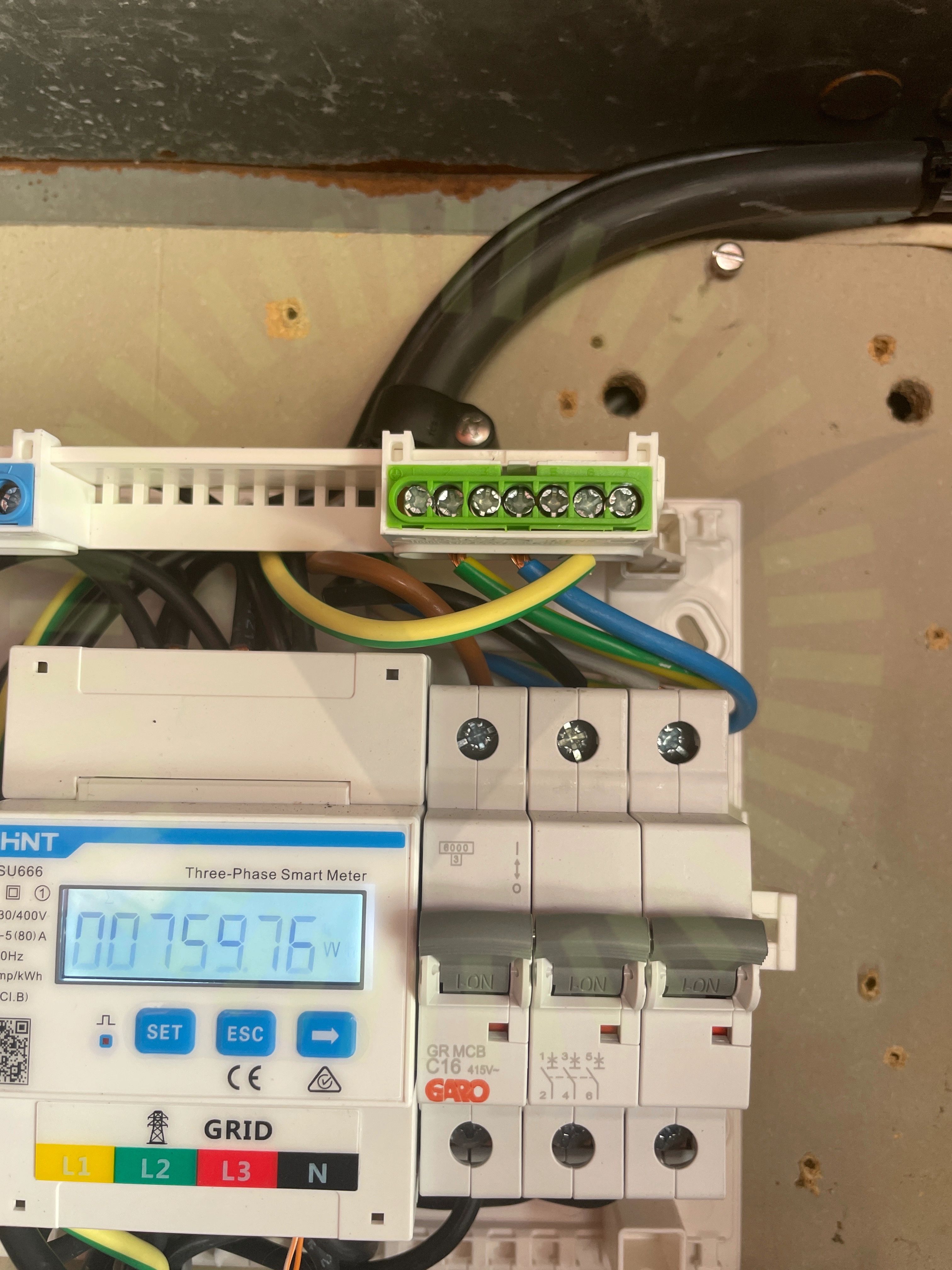

PEN

1.2 PEN

Inte godkänd

PEN ledare är feldimensionerad samt felmärkt.

1.3 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/4
Avtal

Kapsling

Godkända kontrollpunkter

9/9
BrytareBöjradieFörskruvningarInfästningInstallationIP-KlassningPlaceringTermisk påverkanYttre påverkan

Säkerhetsbrytare AC

Anmärkningar

1/7
Håltagning i arbetsbrytare

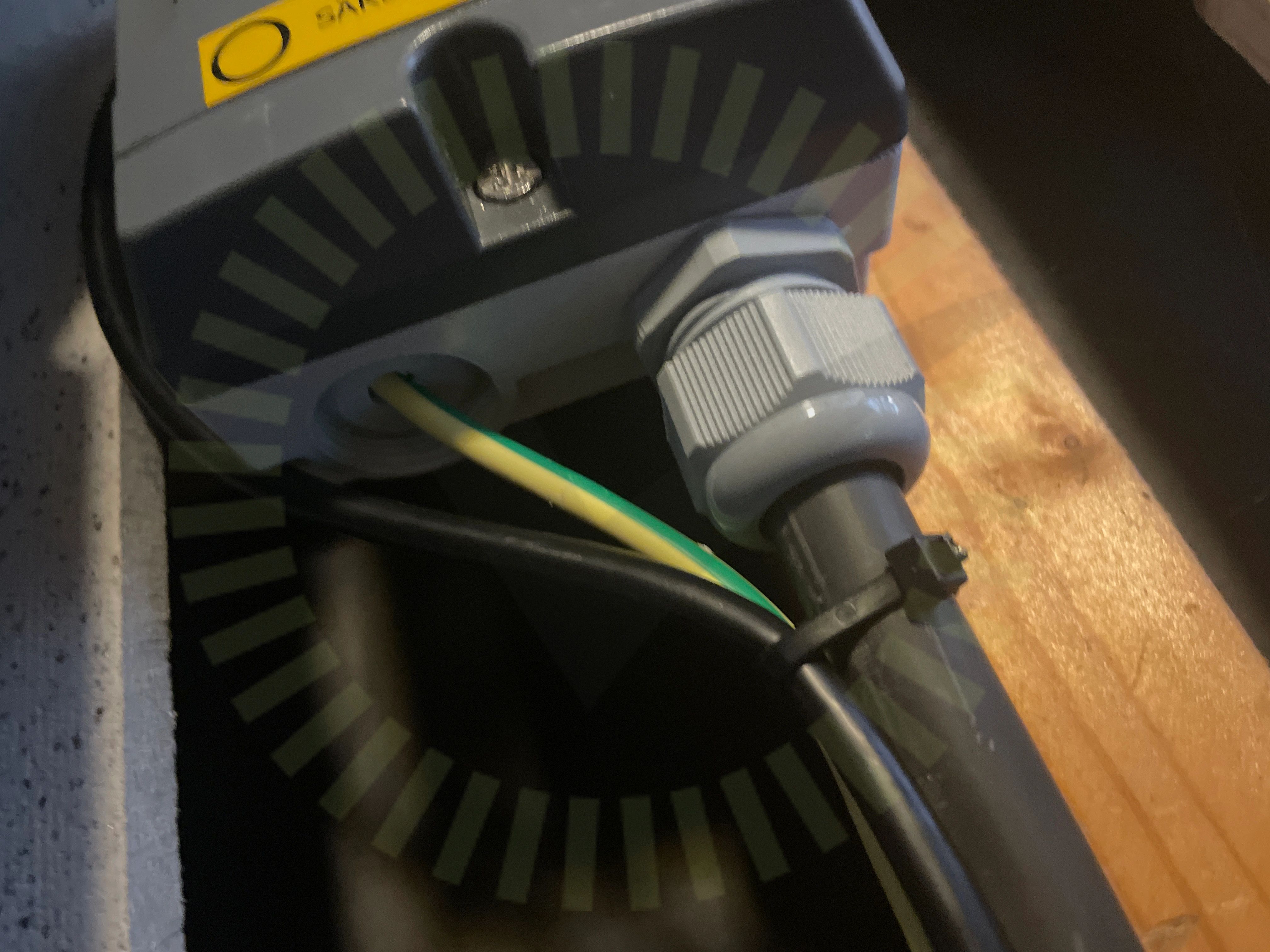

3.1 Håltagning i arbetsbrytare

Rekommendation

Hål har tagits i arbetsbrytare. Förstört arbetsbrytarens kapslingsklass.

Godkända kontrollpunkter

6/7
BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad

Tak 1, ESDEC Lutande Panntak

Anmärkningar

9/26
Kabeldragning mellan takytor

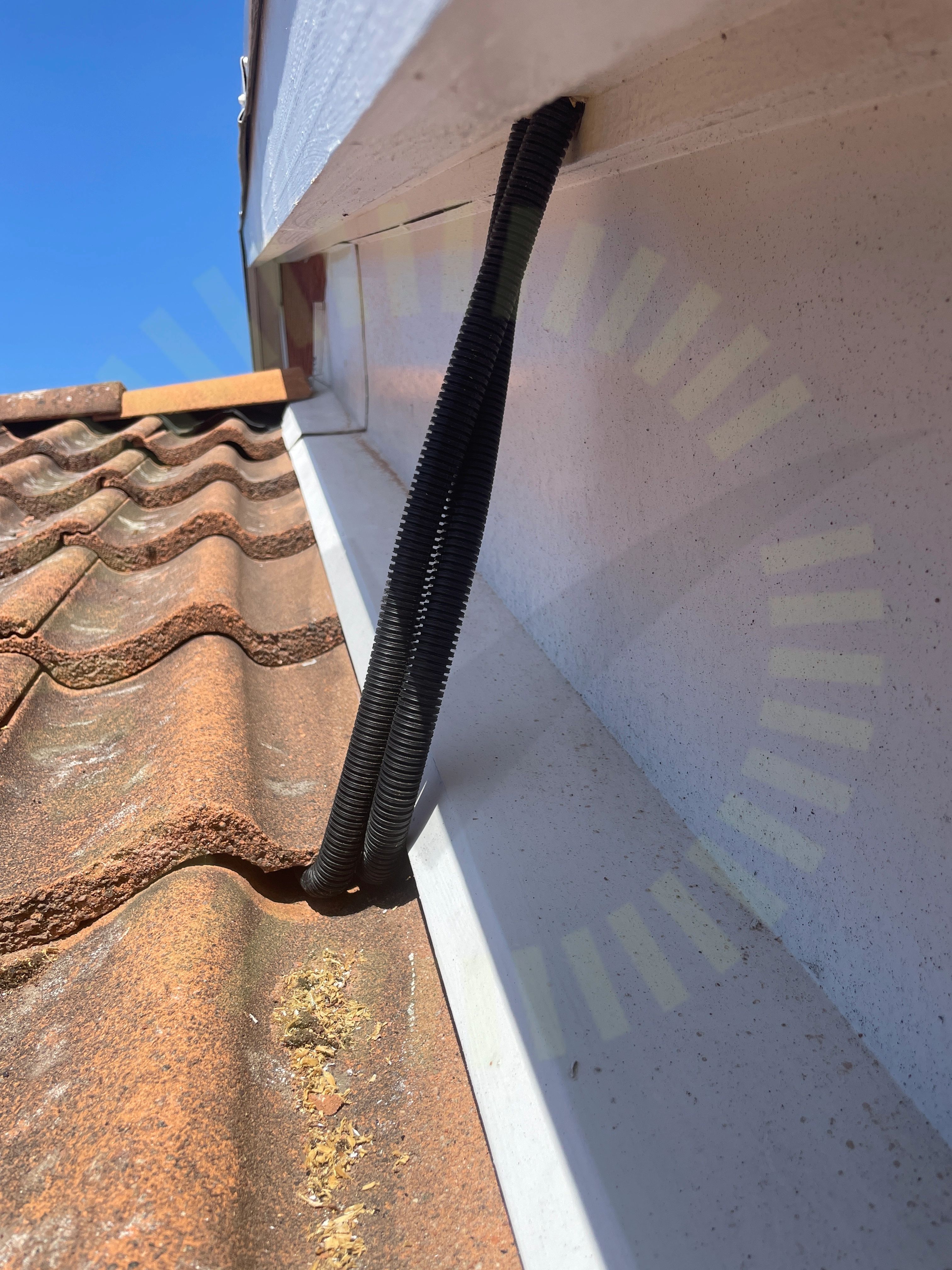

4.1 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är inte fastsäkrad. Risk för att kablage skadas över tid.

Kabeluppfästning

4.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.521.101 och 522.8.4)
Skador

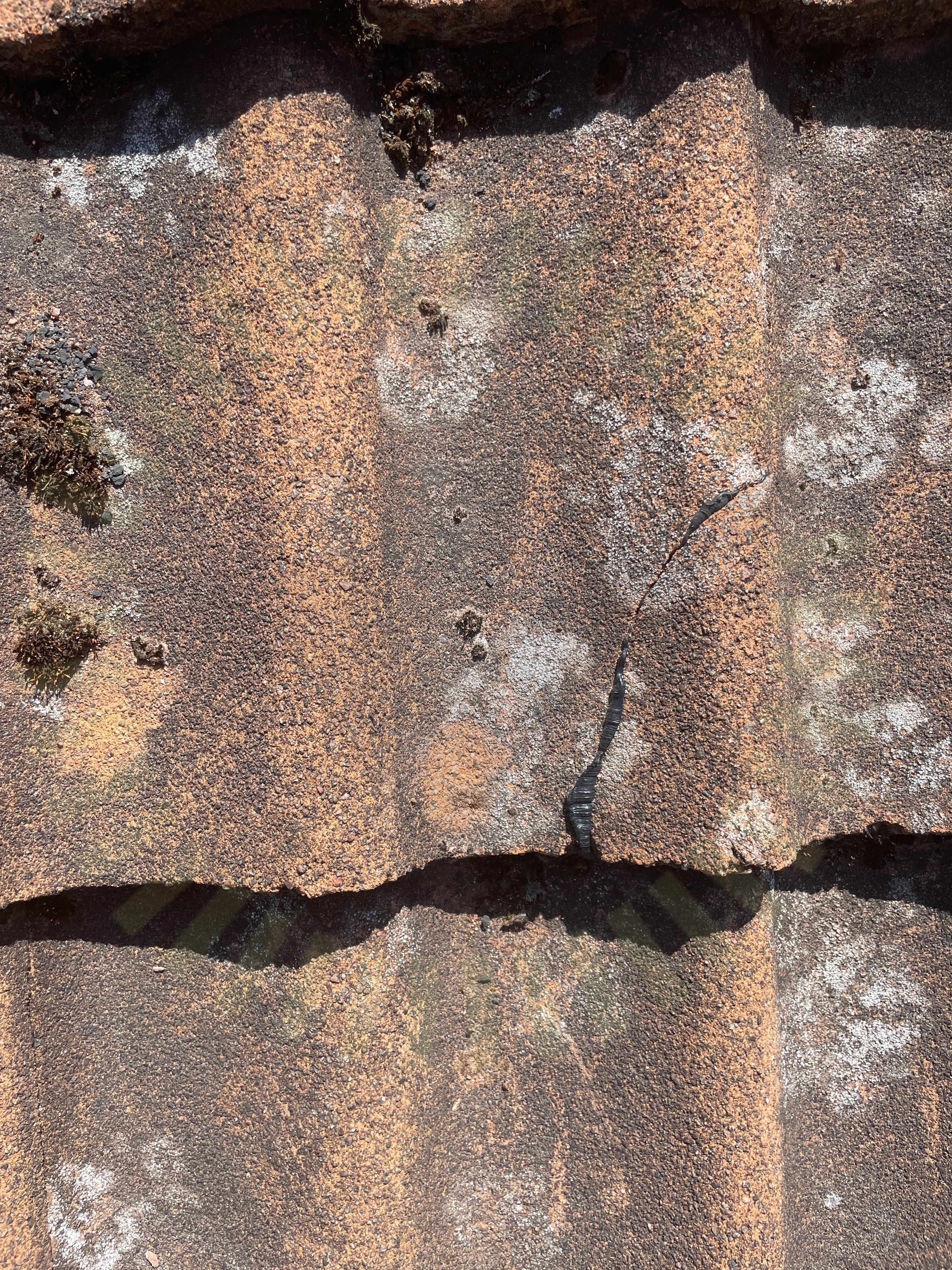

4.3 Skador

Inte godkänd

Skada hittad på takpannor.

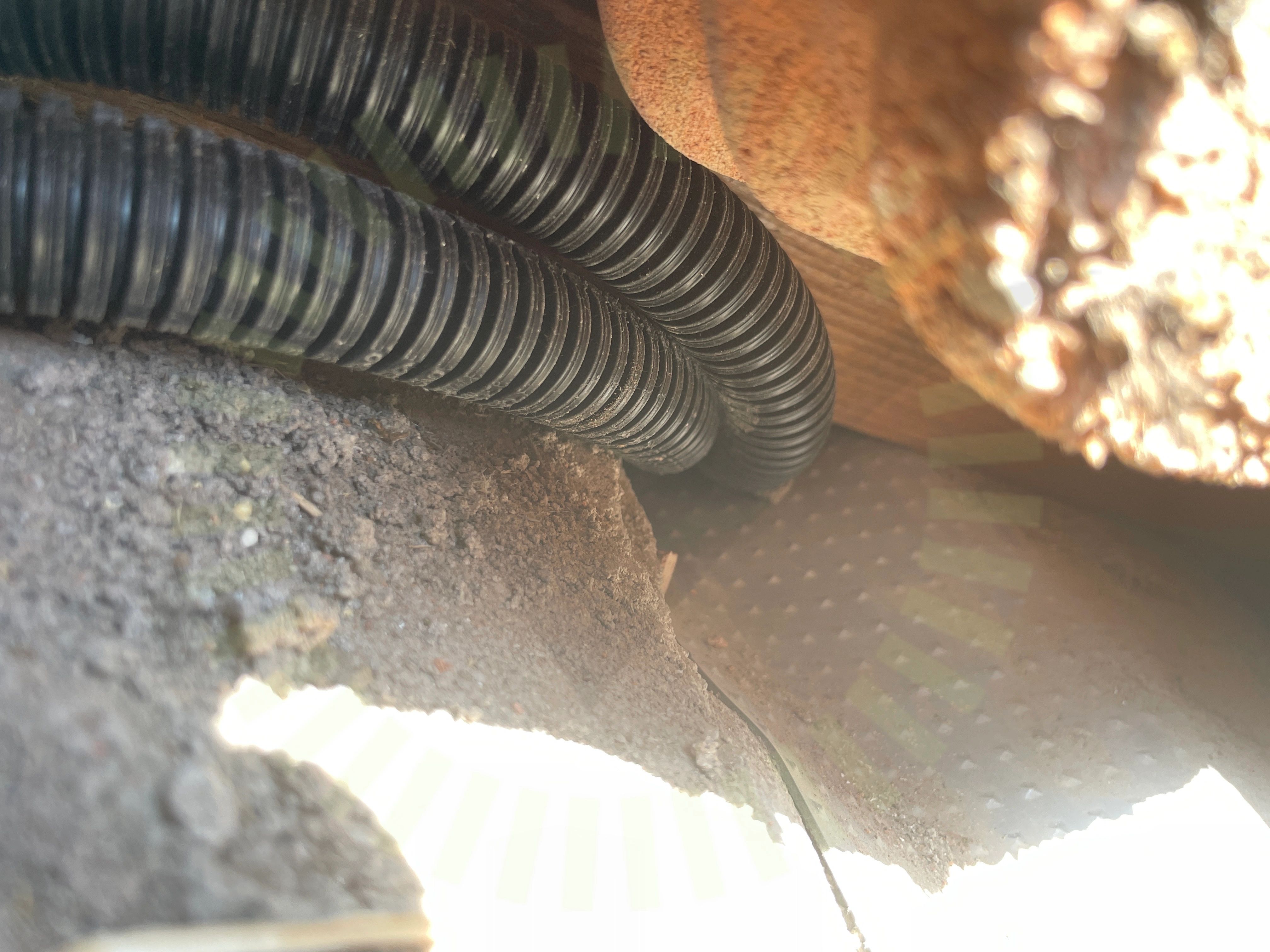

Takgenomföring

4.4 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

Mittklämmor

4.5 Mittklämmor

Inte godkänd

Mittfästen är inte monterade enligt tillverkarens anvisningar, sitter snett i skenan.

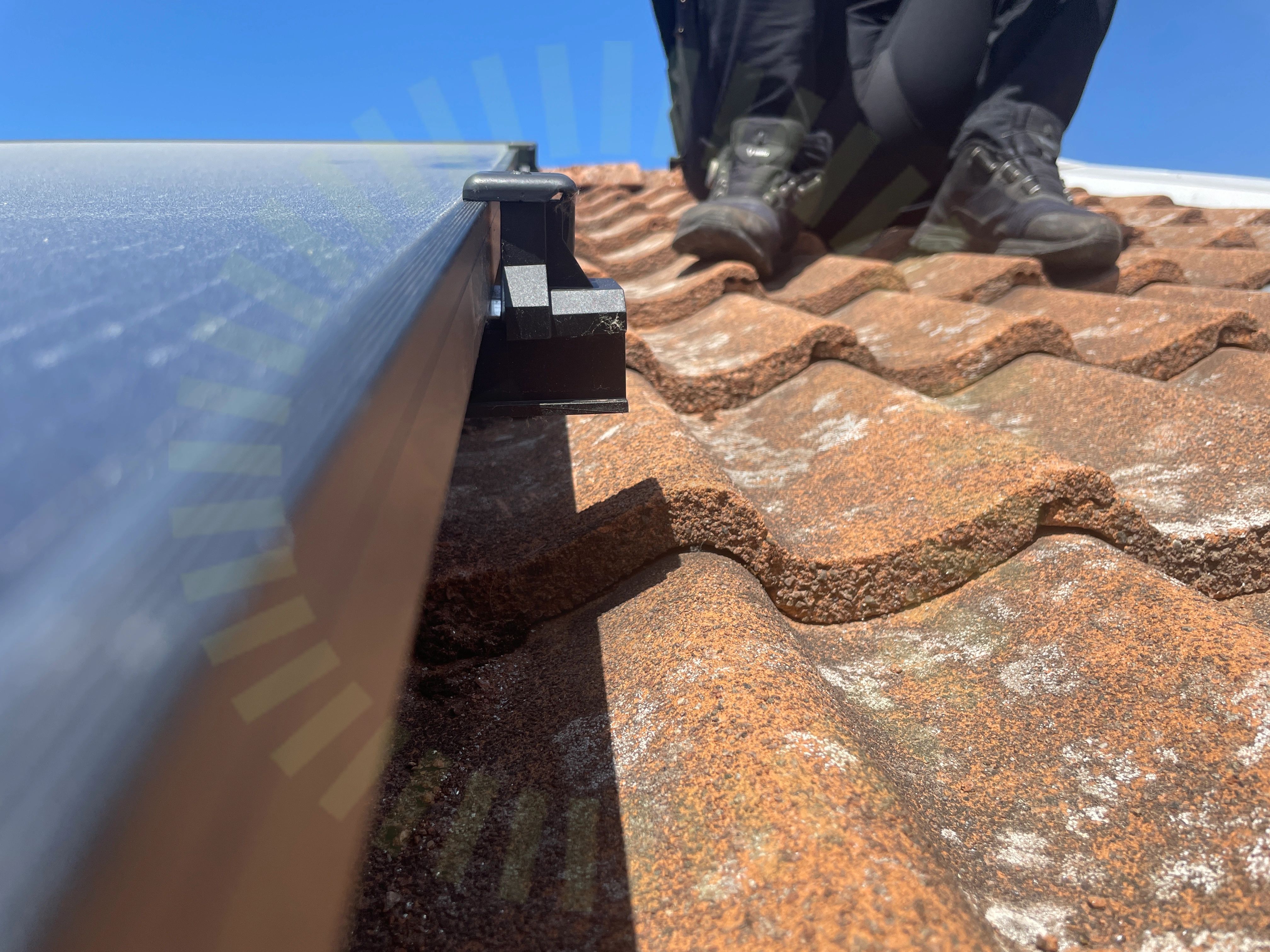

Skenans utstick för klämma

4.6 Skenans utstick för klämma

Inte godkänd

Skenan sticker ut för mycket från panel. Ska vara mellan 20-35 mm. Utstick uppmätt till 40mm

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24
Skenornas infästning

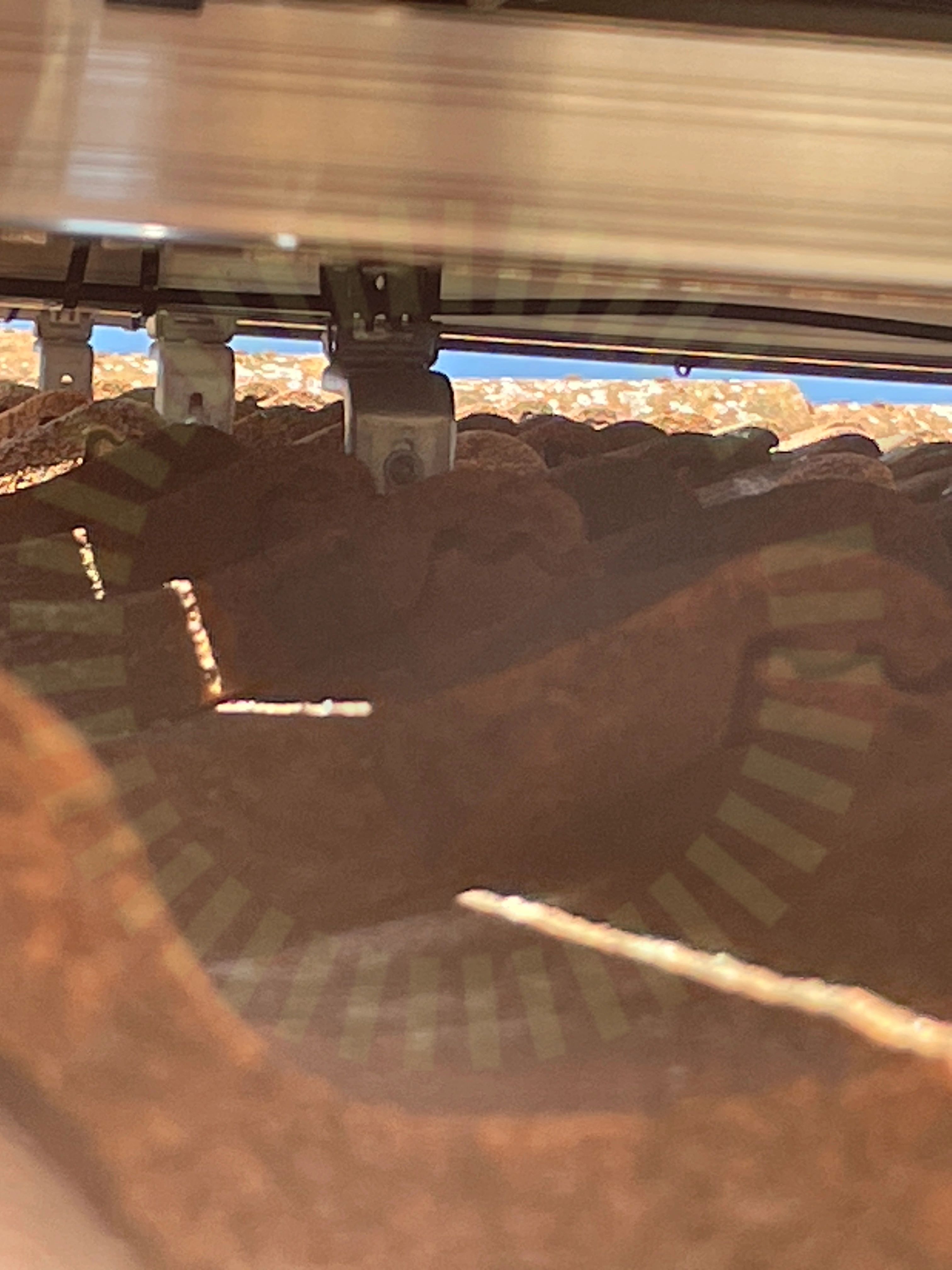

4.7 Skenornas infästning

Inte godkänd

Skenan ligger inte korrekt i infästningen.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18
Skenskarvar

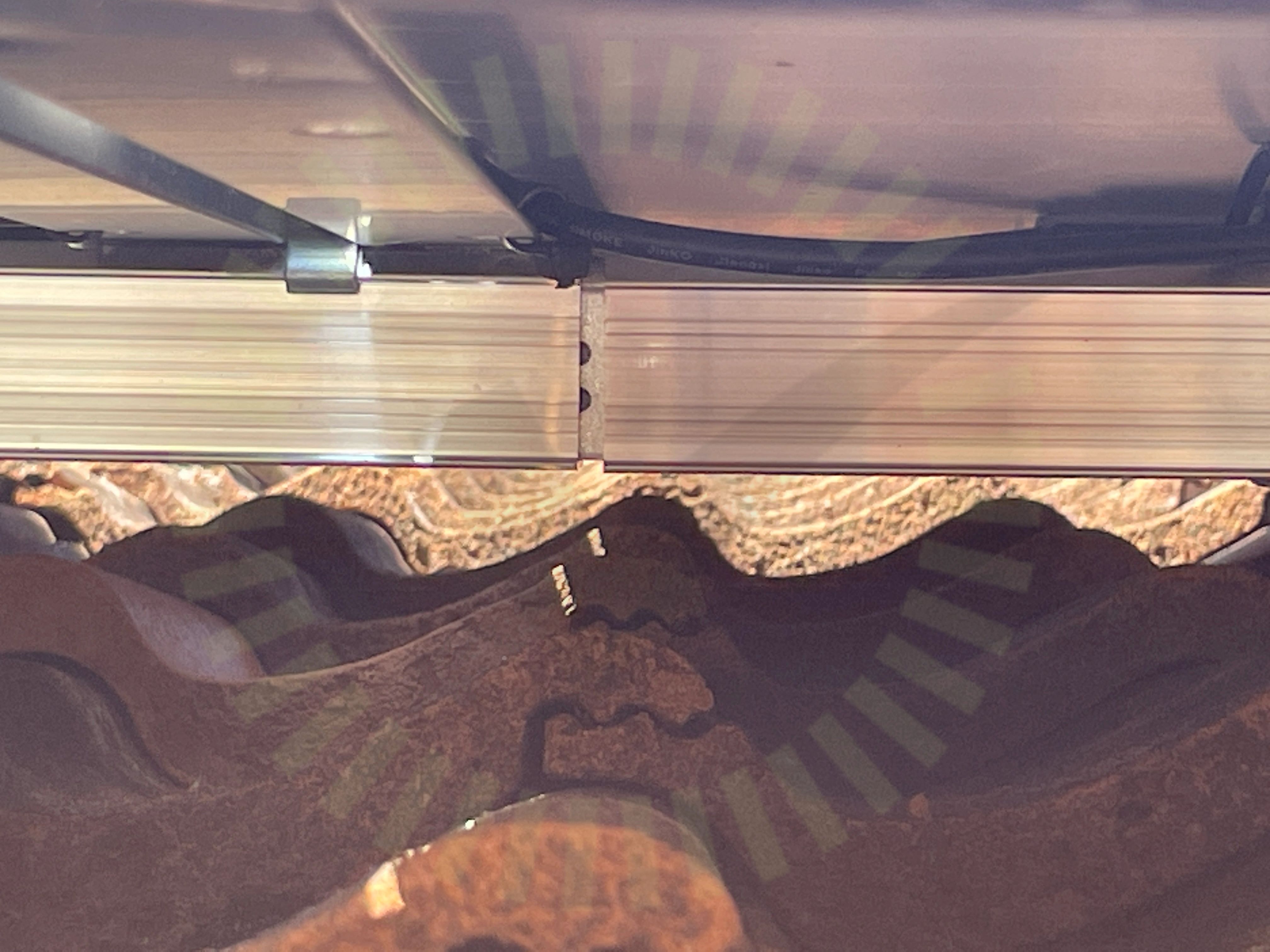

4.8 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24

4.9 Takkrokarnas CC

Inte godkänd

Krokar är monterade med längre avstånd mellan varandra än det maximala måttet som anges i lastberäkningen. Uppmätt mått 1050mm, enligt snö- och vindlastberäkning ska det vara 916mm.

Snö- och vindlastberäkning

Godkända kontrollpunkter

17/26
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKlämmans dräneringskanalKlämmans placering i skenaLäktinfästningPanelramens höjdPanelstorlekSkenornas överhängSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Tak 1, Jinko:Tiger Neo N-type 54HL4-B 400-420W

Anmärkningar

7/15

5.1 Klämmornas storlek

Inte godkänd

Montagesystemets fästen är för små för att användas med den valda panelen.

Installation Manual Jinko (IEC) updated version-2023.02.03. sida 11.

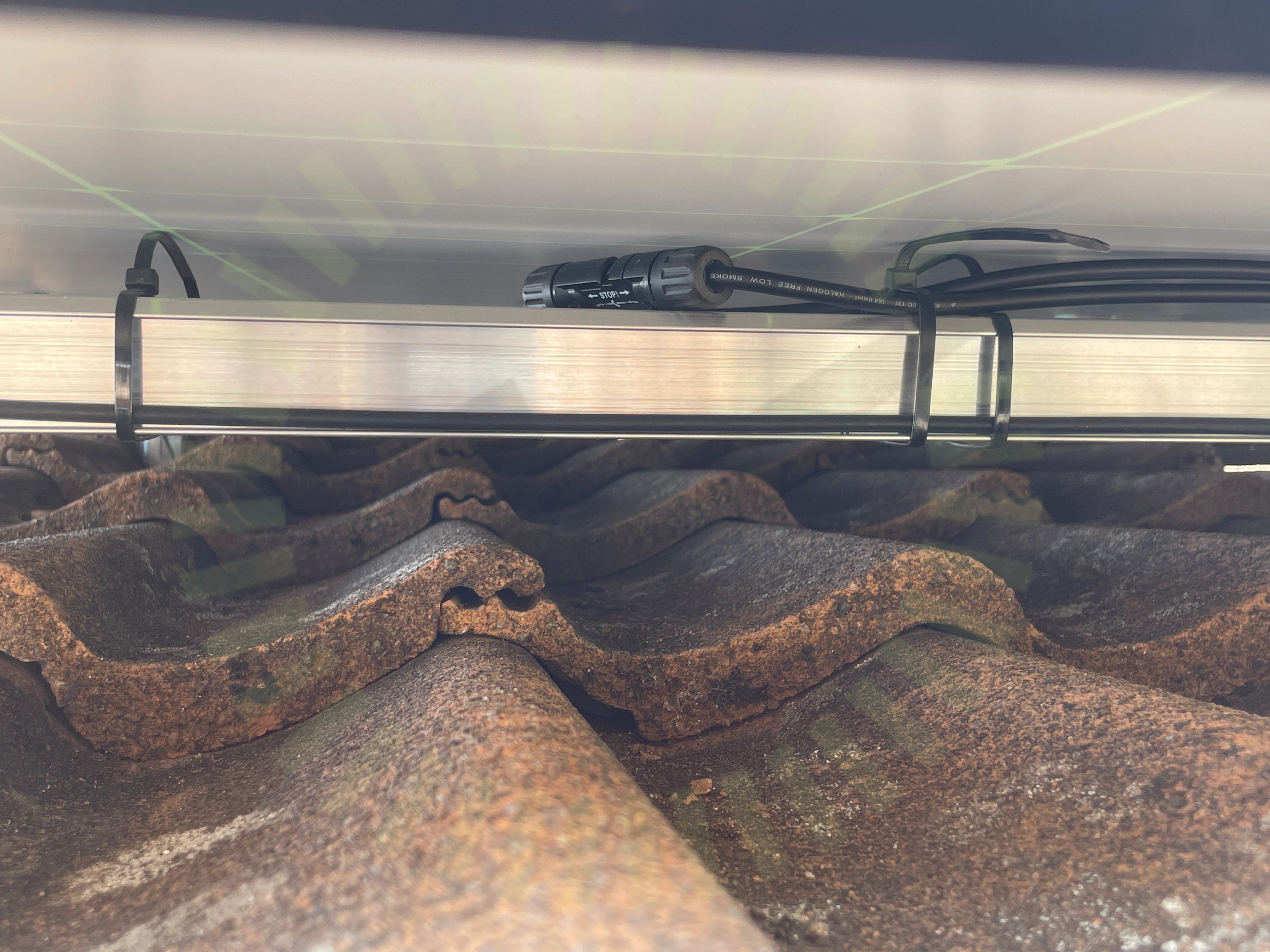

Föremål mot bakstycke

5.2 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.

Installation Manual Jinko (IEC) updated version-2023.02.03. sida 6.
Klämmornas placering

5.3 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Uppmätt mått 540mm.

Klämmornas överlappning

5.4 Klämmornas överlappning

Inte godkänd

Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar. Se nedersta klämman.

Installation Manual Jinko (IEC) updated version-2023.02.03. sida 11.

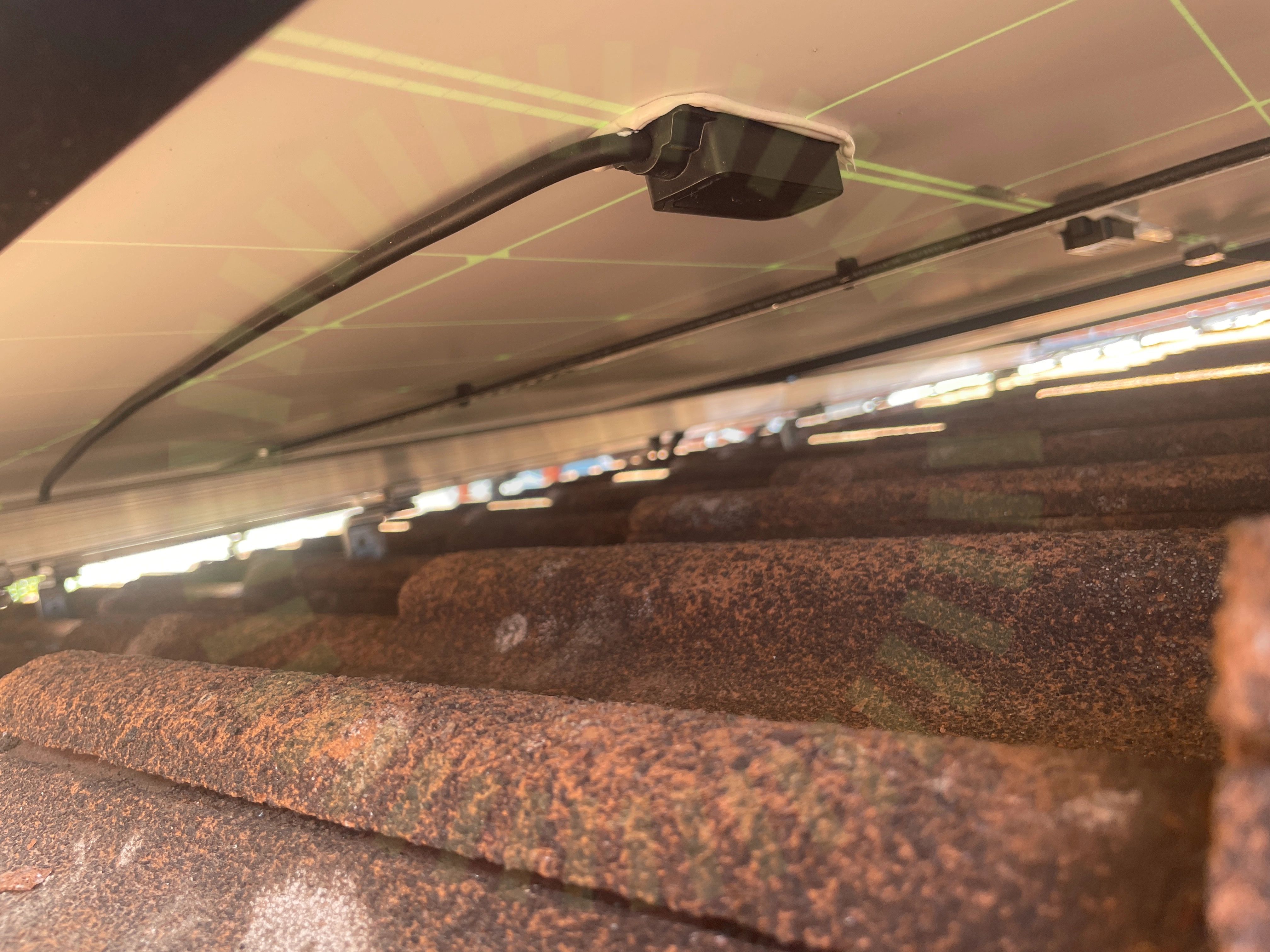

Kopplingslåda

5.5 Kopplingslåda

Inte godkänd

Kabelns böjradie är för skarp ut från kopplingslådan.

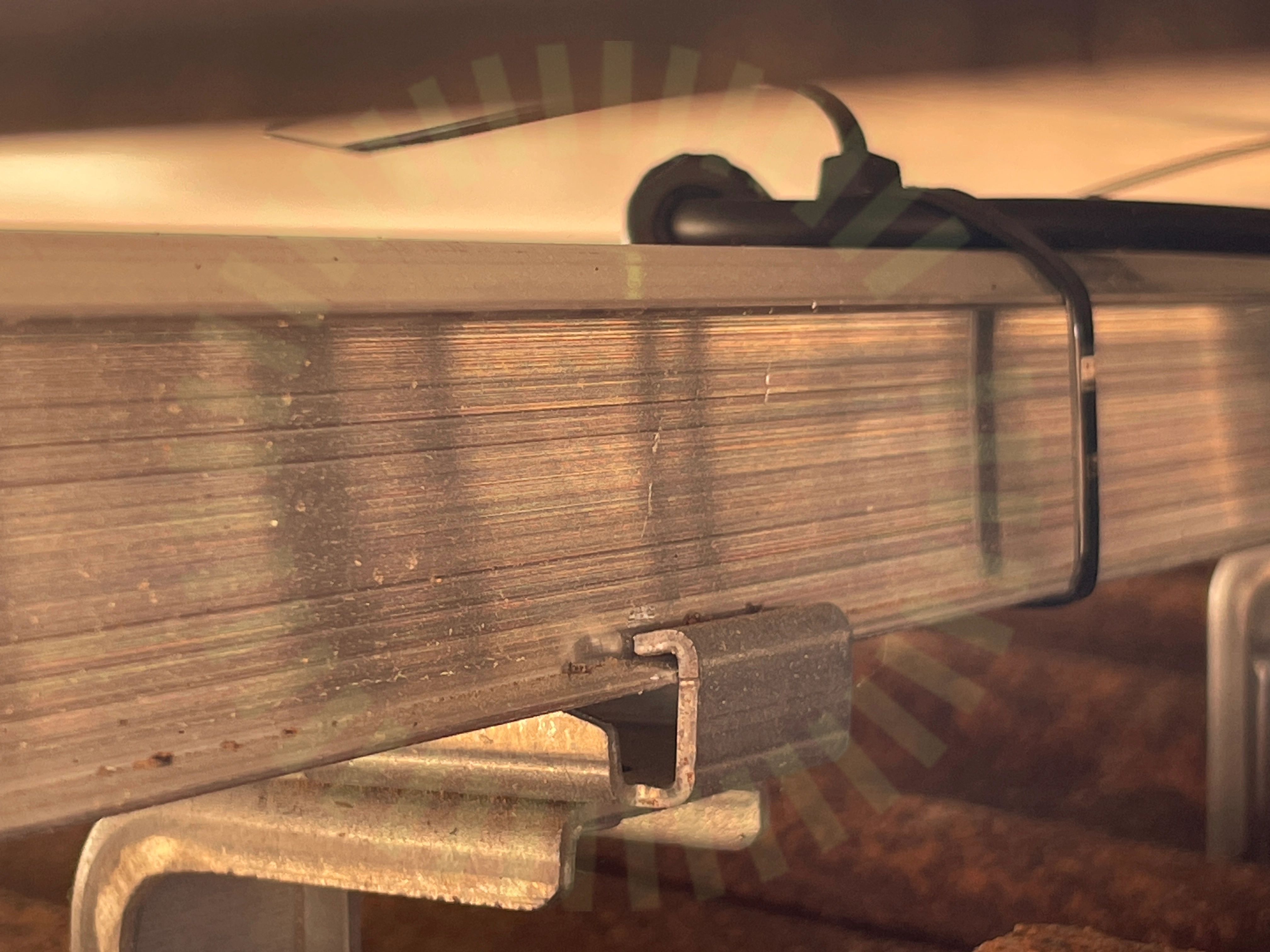

Panelkablagets böjradie

5.6 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

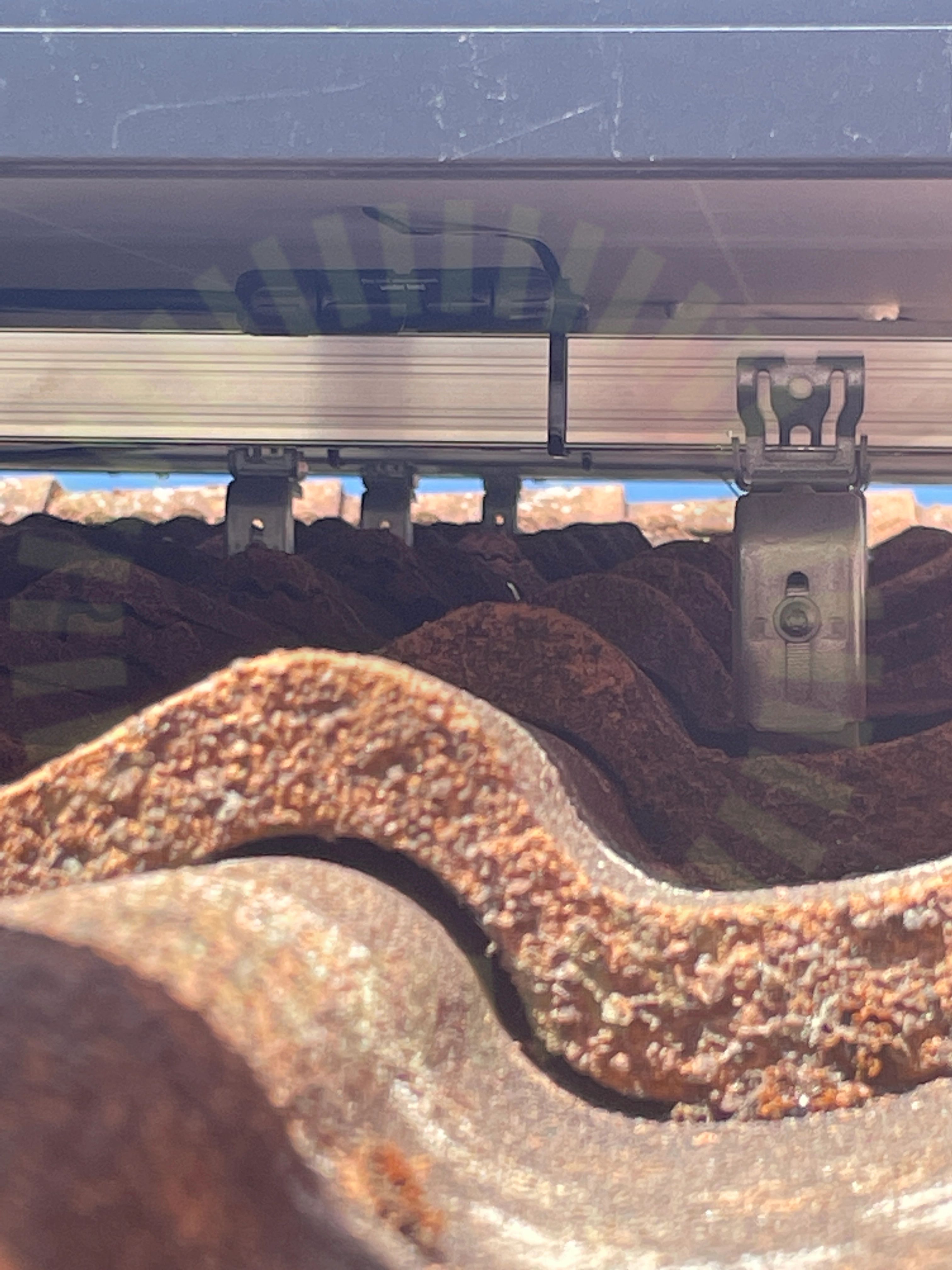

Stress på kontakter

5.7 Stress på kontakter

Inte godkänd

Kablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag.

Godkända kontrollpunkter

8/15
Avstånd till havetDräneringshålFörbindelse av kontakterPanelramar separeradePunktbelastningSkuggaSpänningar i ramSträngförläggning

Varselmärkning

Anmärkningar

1/5
Varning för backspänning

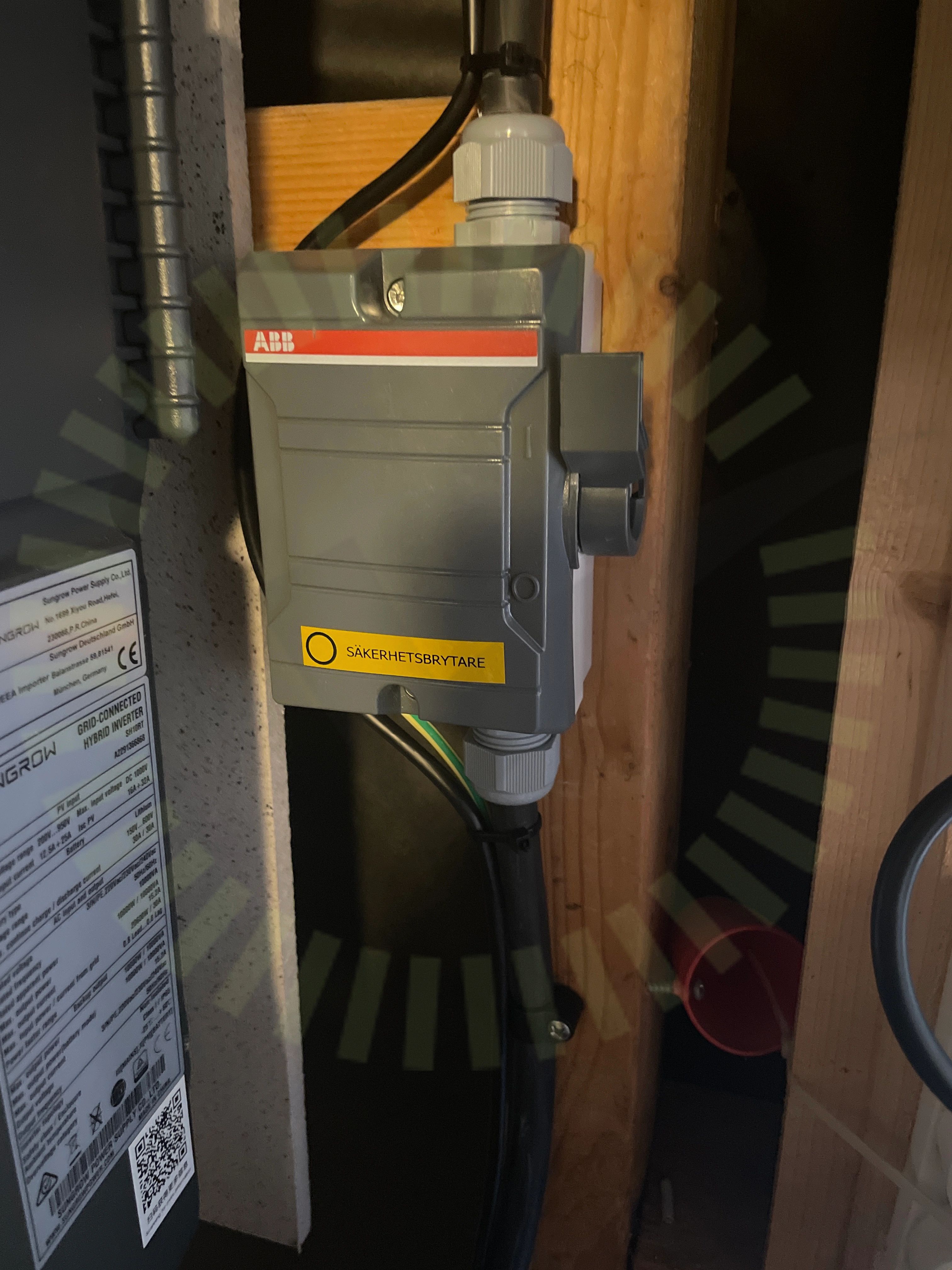

6.1 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Saknas på arbetsbrytare.

SEK 457, Sida 42

Godkända kontrollpunkter

3/5
Informering av solcellerMissvisande varselmärkningVarning för likspänning

Ej tillgängligt vid besiktning

1/5
Tillförlitligt fäst

Växelriktare

Anmärkningar

2/36
AC Böjradie

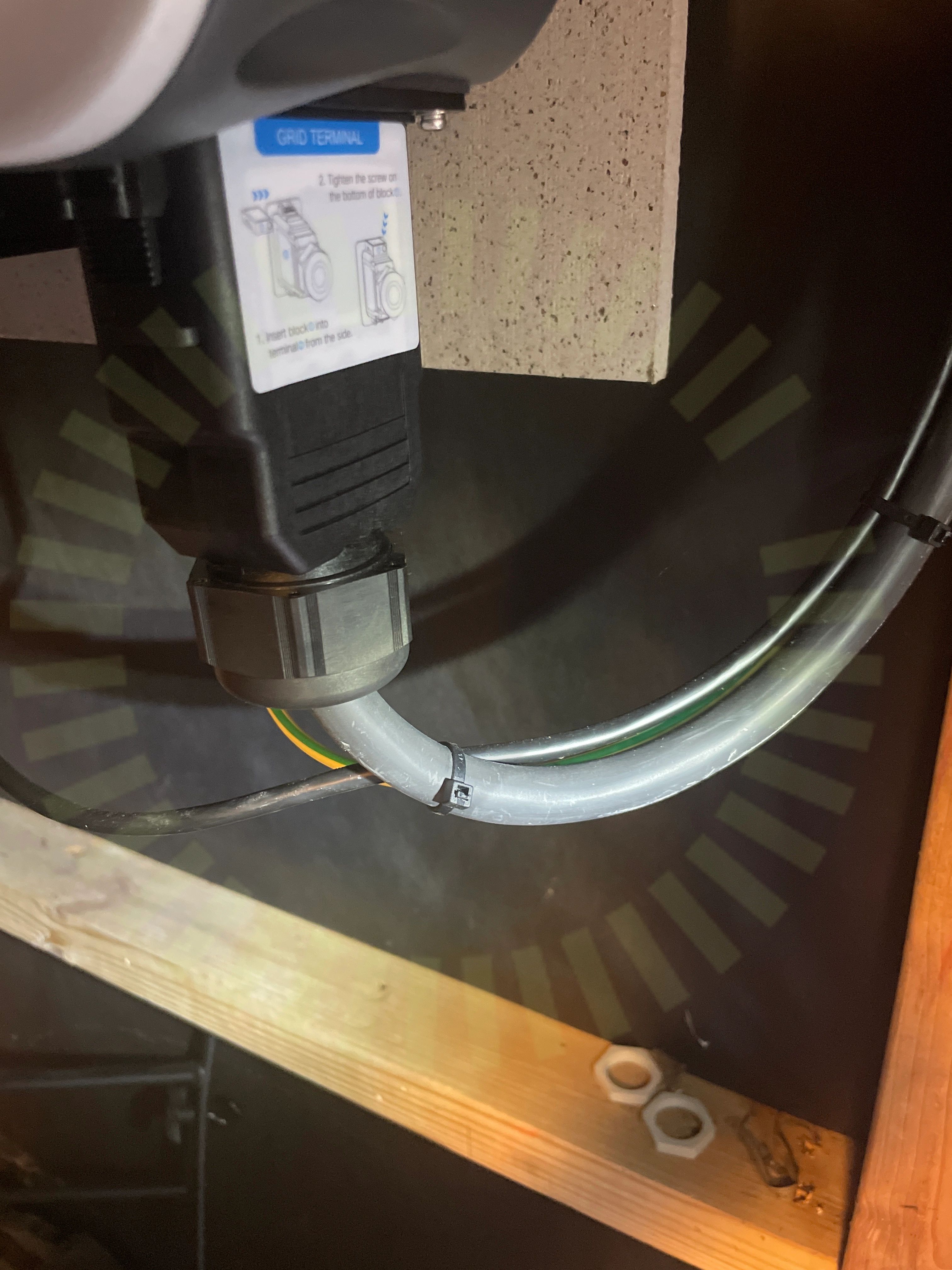

7.1 AC Böjradie

Inte godkänd

Kabelns böjradie inte godkänd. Kablage mellan växelriktare och arbetsbrytare sitter med snäv böjradie.

Fastsäkring av produkt

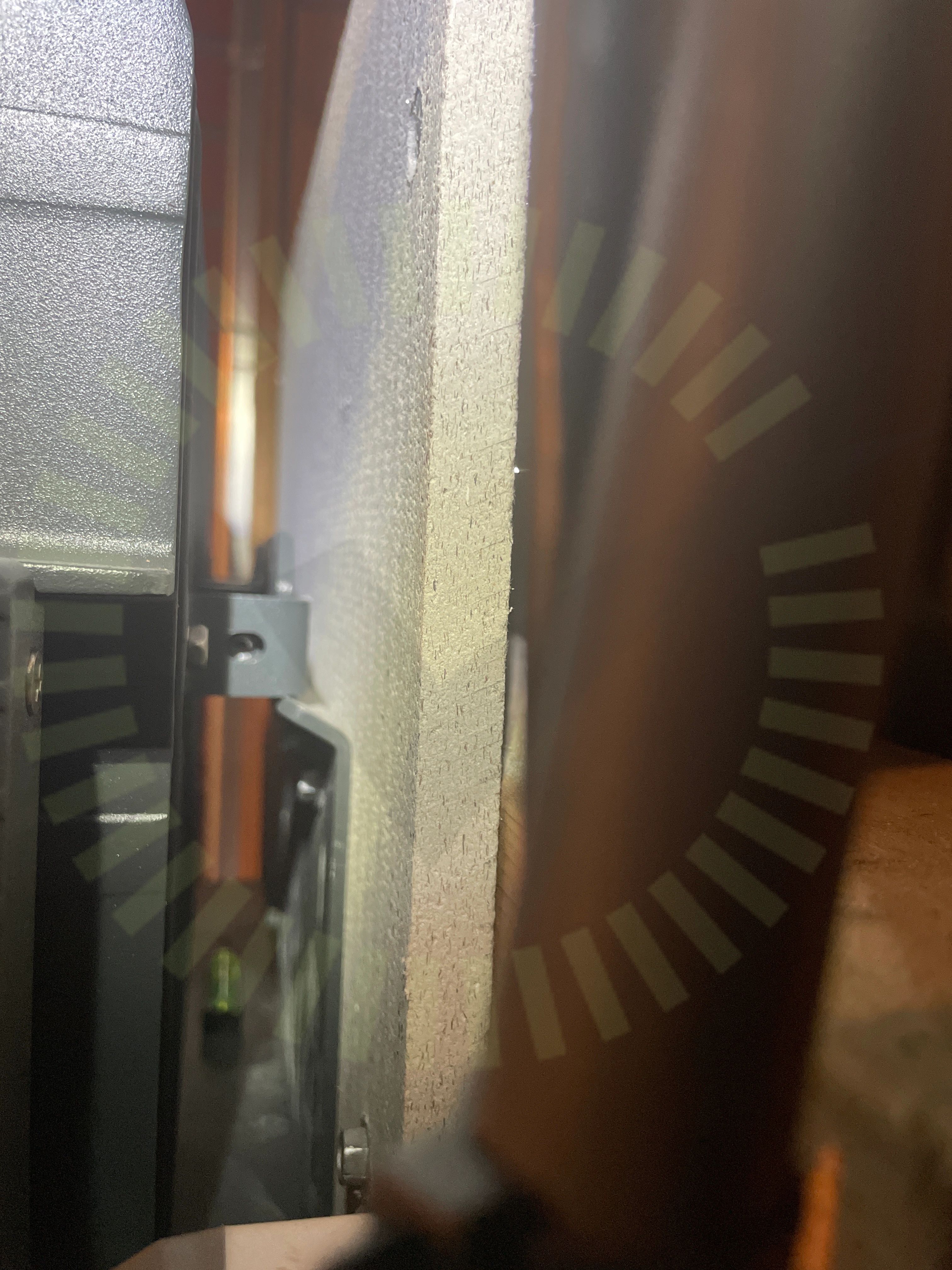

7.2 Fastsäkring av produkt

Inte godkänd

Växelriktaren är inte fastsäkrad ordentligt.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 40

Godkända kontrollpunkter

33/36
AC Anslutning VäxelriktareAC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFörskruvningGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringLedare FastspändaLikspänningskomponenterMärkningPlaceringSkadat kablageSmartmätareSäkringsdimensionSäkringsdimensionUppskalad ledareVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/36
Strängdesign
