Besiktningsrapport

8.8

Installation genom

Nova Solar

Datum

23 augusti 2023

Ort

Torslanda, Västra Götalands län

Skenors avstånd till varandra

Tillförlitligt fäst

Föremål mot bakstycke

91% godkända9% ej godkända

Om installationen

PanelerLongi: LR5-54HPB 390-410M

MontagesystemWeland Stål: Läktfästen

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1

TillbehörSäkerhetsbrytare AC

Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Avtal

Inte godkänd

Installationen är inte levererad enligt avtal. Enligt offert skall det vara 28st paneler och det sitter 26st idag.

Avtal

Godkända kontrollpunkter

2/3

Mätprotokoll DCSträngschema

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

AnslutningBöjradieEgenskaperFörskruvningarInfästningPlacering

Tak 1, Longi: LR5-54HPB 390-410M

Anmärkningar

1/17

3.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.

Installation Manual for LONGi Solar PV Modules, V15, Sida 13

Godkända kontrollpunkter

15/17

Avstånd till takDräneringshålFörbindelse av kontakterFörläggning DC kontakterKlämmornas placeringKontaktdonKopplingslådaMellanrumPanelkablagets böjradiePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterÖverlappning

Ej tillgängligt vid besiktning

1/17

Strängförläggning

Tak 1, Weland Stål: Läktfästen

Anmärkningar

4/24

4.1 Skenors avstånd till varandra

Inte godkänd

Avståndet mellan skenorna är längre än det maximalt tillåtna enligt lastberäkningen.

Snö- och vindlastberäkning

4.2 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten. Takhöjd högre än lastberäkning 3m enligt lastberäkning och uppmätt 6m. 27grader lutning och 33grader uppmätt.

Tillverkarens montageanvisningar

4.3 Takkrokarnas CC

Inte godkänd

Infästningarnas avstånd till varandra överstiger lastberäkningens maxavstånd. 132cm CC enligt lastberäkning - 145 cm är uppmätt.

MA5104. Sid 1 (1) | Version 4 - 221101

4.4 Underbyggnad

Inte godkänd

Läkten är för klena för den beräknade lasten. Komplettering med fler krokar behövs.

PD5109 | Version 4 - 221028 | Sid 1 (1)

Godkända kontrollpunkter

19/24

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningLäktinfästningMittklämma skruvMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängSkenskarvarTvådelad TakkrokUnderliggande takpannaVäderbeständigt materialÄndklämmor skena Ändklämmor skruv

Ej tillgängligt vid besiktning

1/24

Takgenomföring

Varselmärkning

Anmärkningar

2/5

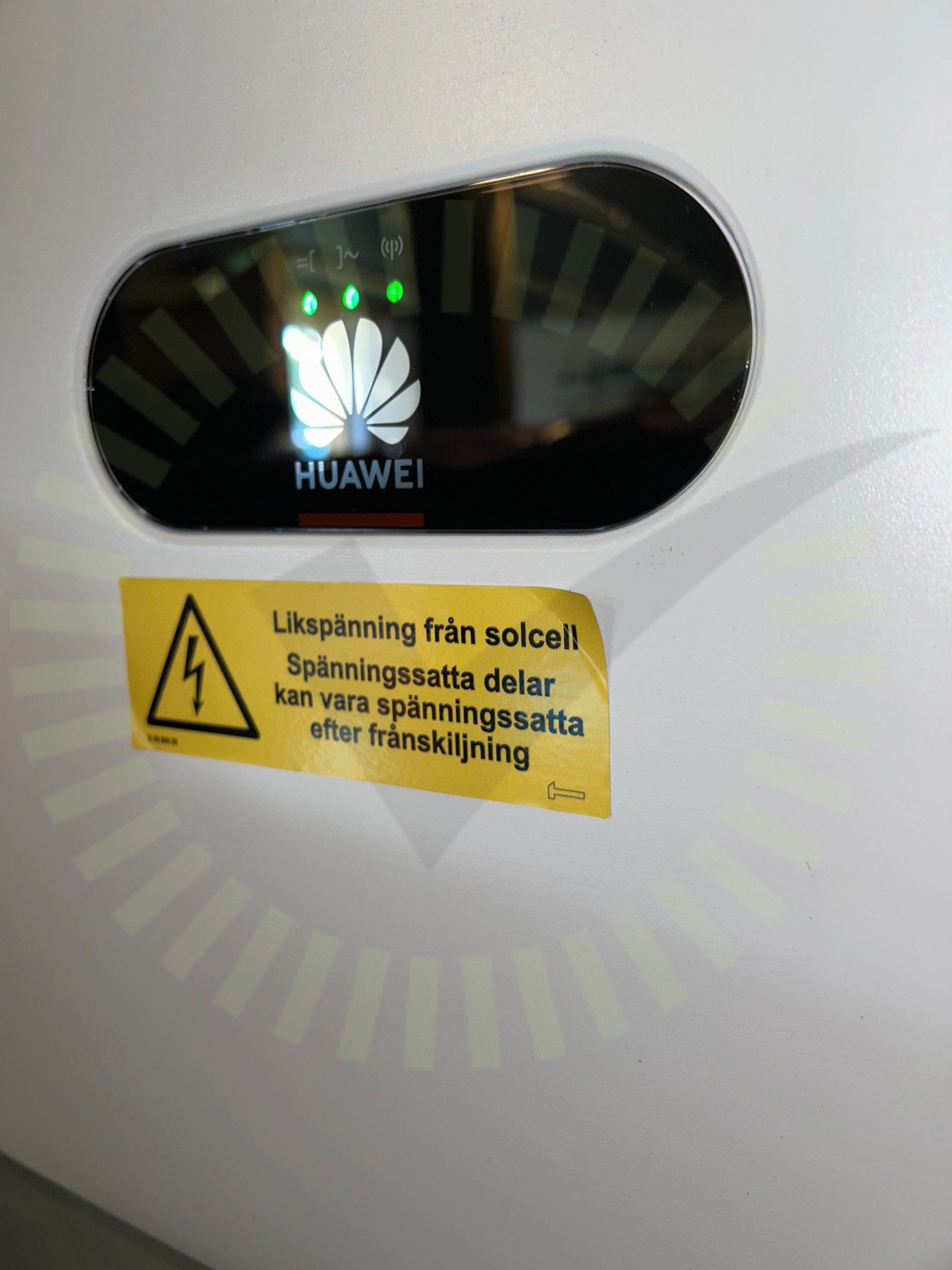

5.1 Tillförlitligt fäst

Inte godkänd

Skyltning ska ha god beständighet med hänsyn till omgivande miljö och placering och vara fäst på ett betryggande sätt.

5.2 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Saknas på arbetsbrytare för växelriktare.

SEK 457, Sida 42

Godkända kontrollpunkter

3/5

Informering av solcellerMissvisande varselmärkningVarning för likspänning

Växelriktare

Anmärkningar

1/32

6.1 Dubbel matning

Inte godkänd

Stigare till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är eventuellt högre än vad kabeln kan hantera. Ledningsdimensionering rekommenderas.

Godkända kontrollpunkter

31/32

AC anslutning växelriktareAC BöjradieAC Kablage förläggningAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringLedare anslutnaLikspänningskomponenterMärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionUppskalad ledareVentilationVäderbeständigt material
