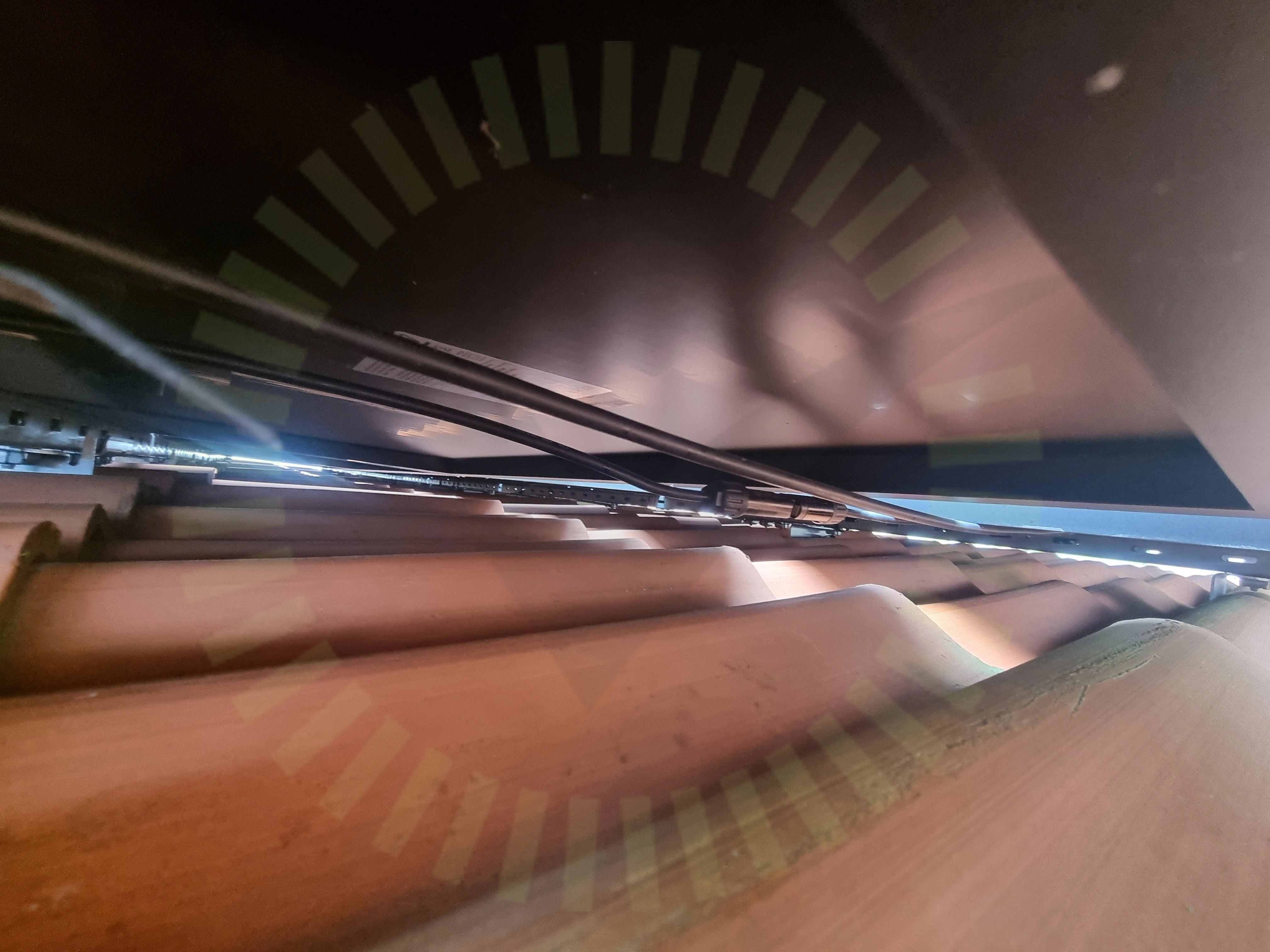

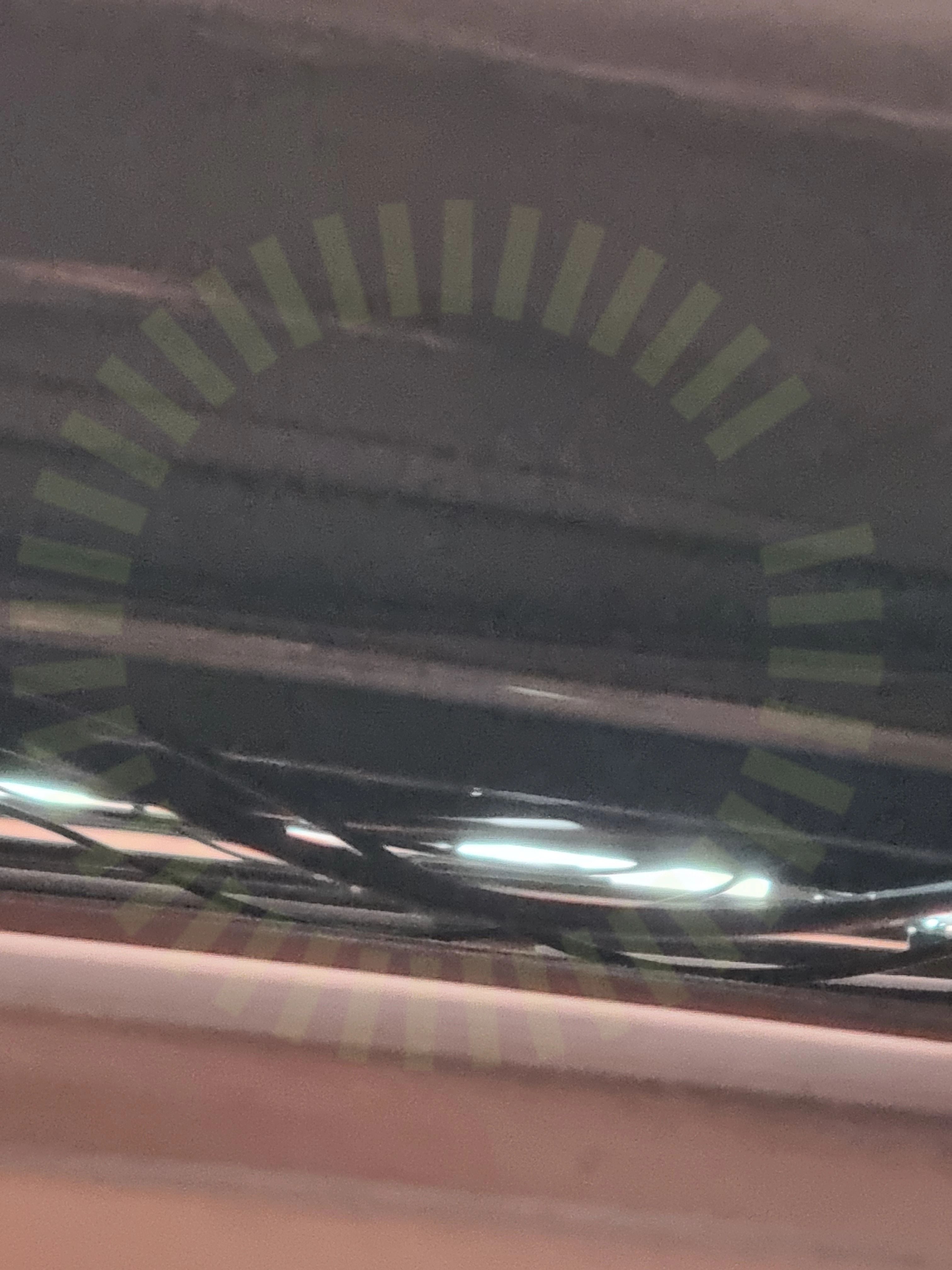

4.1 Kabeluppfästning
Inte godkändKablar är monterade så att det finns risk att kablaget skadas över tid.
SS 436 40 00 (712.521.101 och 522.8.4)
Besiktningsrapport
8.9
Installation genom
Telge Energi
Datum
14 november 2023
Ort
Södertälje, Stockholms län
92% godkända8% ej godkända
Om installationen
PanelerMEPV 144 HALF-CUT
MontagesystemMAFI: Roof Tile Heavy - Råspontsinfästning
VäxelriktareSAJ: R5 3-20K-T2
TillbehörSäkerhetsbrytare AC
TillbehörElmaterial: Kapsling
Installerad av Telge Energi som har ett lågt snittbetyg på 7.6 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Kapsling
Godkända kontrollpunkter
9/9BrytareBöjradieFörskruvningarInfästningInstallationIP-KlassningPlaceringTermisk påverkanYttre påverkan
Säkerhetsbrytare AC
Godkända kontrollpunkter
6/6BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad
Tak 1, MAFI: Roof Tile Heavy - Råspontsinfästning
Anmärkningar
3/23

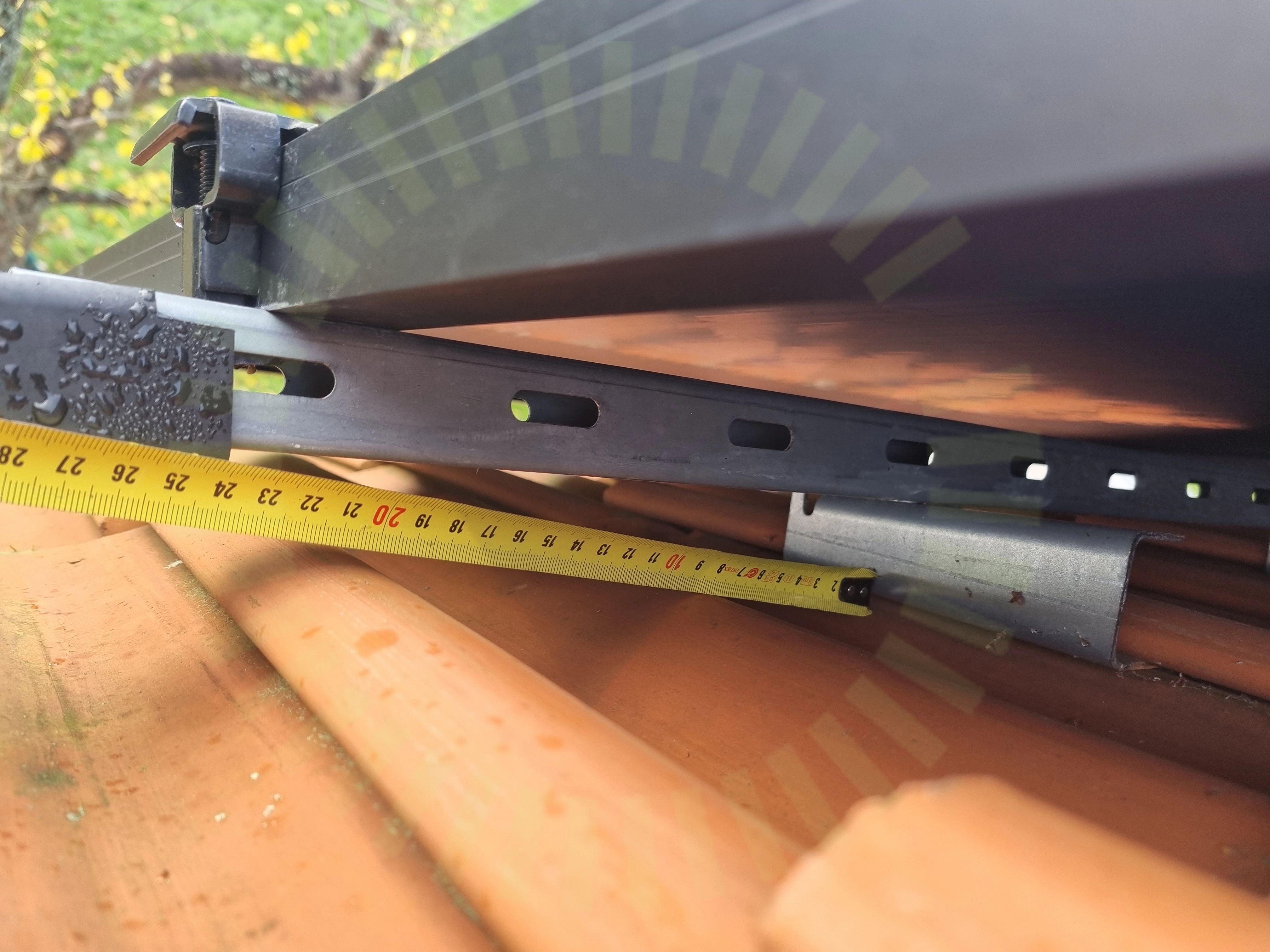

4.2 Skenornas överhäng
Inte godkändÖverhänget från sista infästningskrok är inte korrekt. Uppmätt 270 mm.
Mounting Description MAFI Solar, Sida 4/7, 2022
4.3 Takkrokarnas CC
Inte godkändAvstånd mellan infästningar är överstiget. Uppmätt 700mm på dem fält där det max får vara 300 mm.
Snö- och vindlastberäkning
Godkända kontrollpunkter
19/23Använd skruv för klämmaFrämmande materialHeavy BracketsKlämmans placering i skenaMittklämmorPanelramens höjdShimsSkada på klämmorSkadorSkarp kantSkenans utstick för klämmaSkenornas infästningSkenskarvarSkyddSnö- och VindlastberäkningSäkerhetsavståndUnderbyggnadVäderbeständigt materialÄndklämmor
Ej tillgängligt vid besiktning
1/23Takgenomföring
Tak, MEPV 144 HALF-CUT 450/460Wp
Anmärkningar
3/16

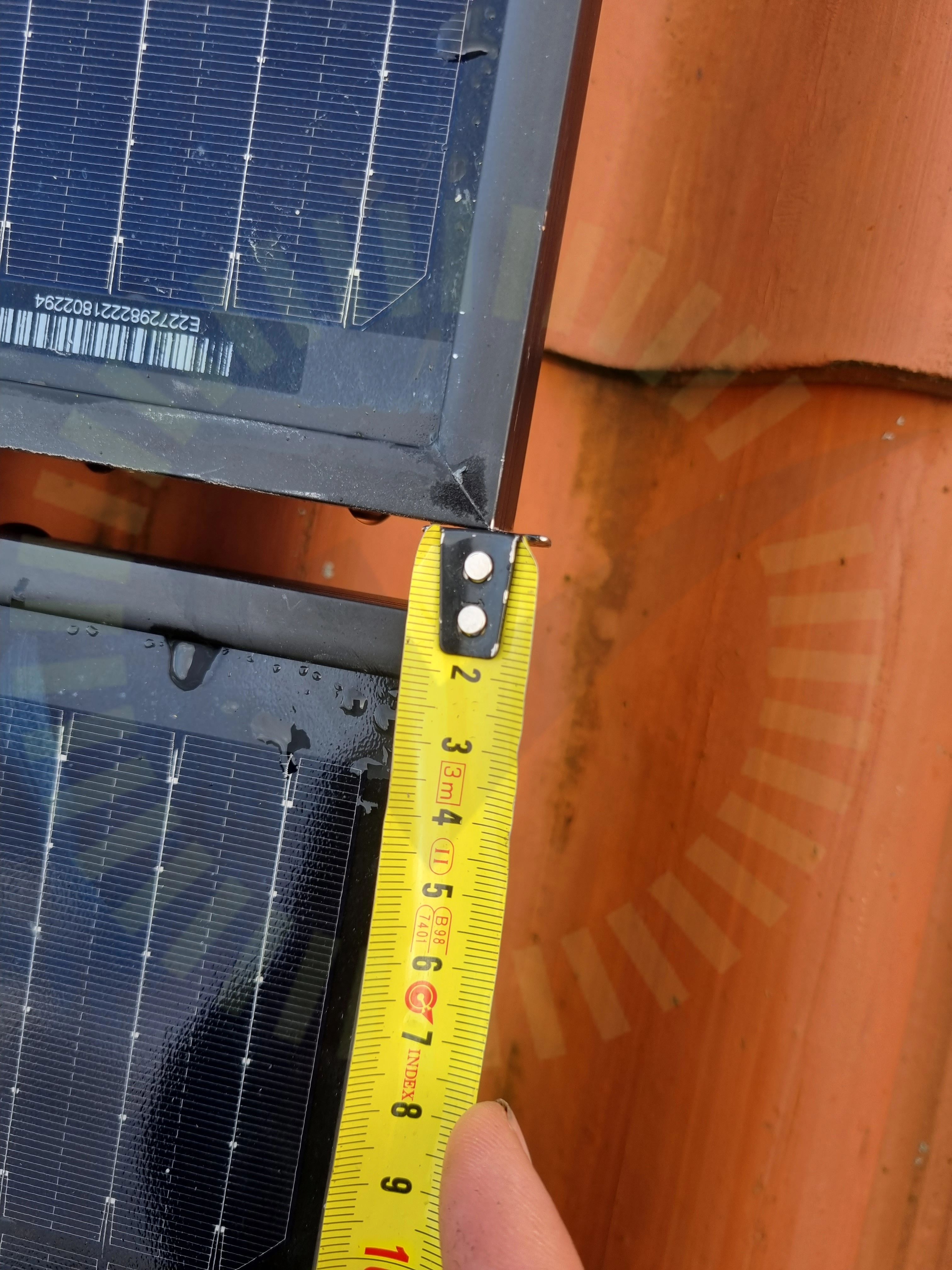

5.1 Mellanrum
Inte godkändPanelerna är inte monterade med korrekt avstånd till varandra. Tillverkaren kräver minst 20mm.
Eurener Installation manual, sida 3

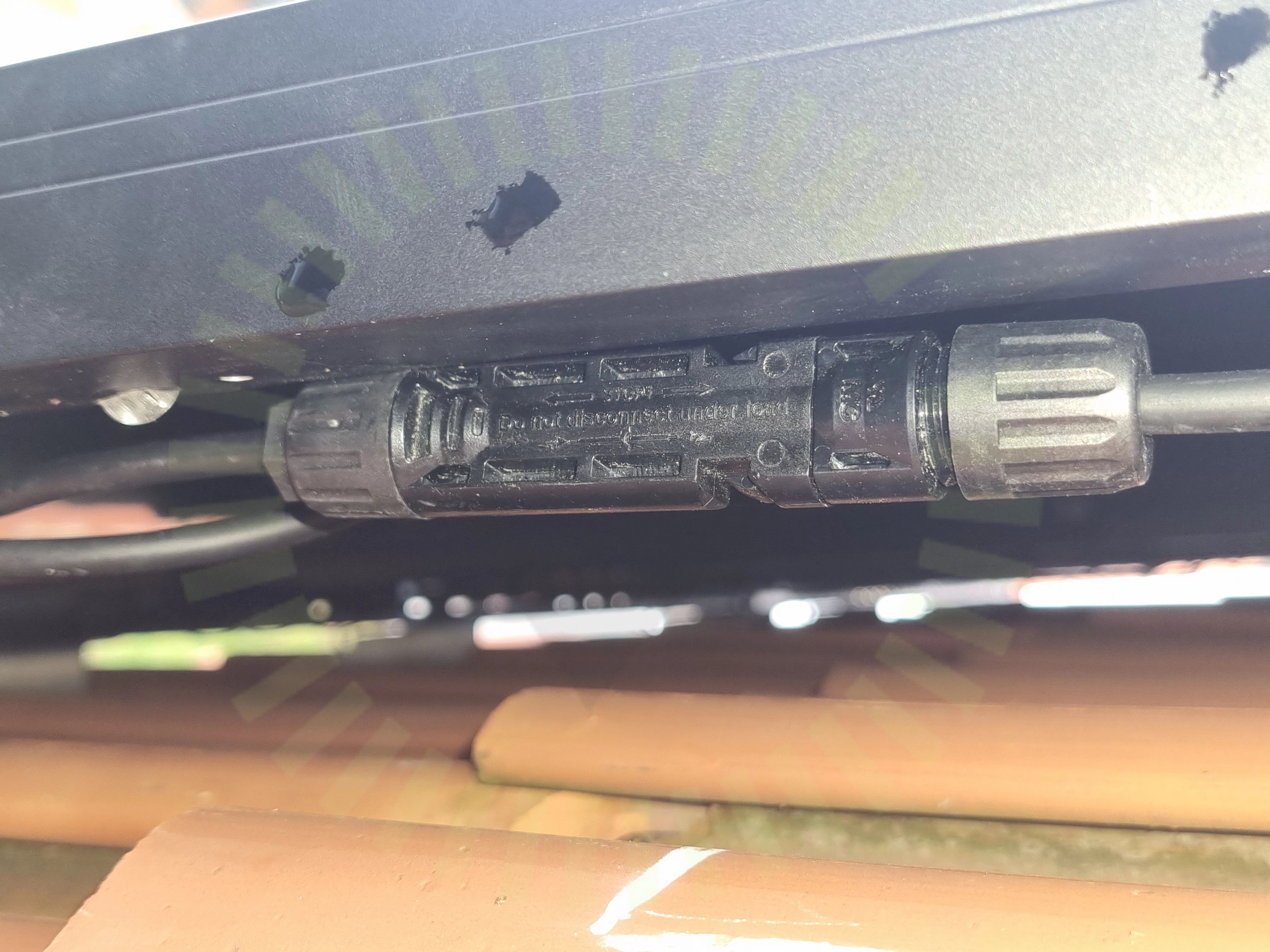

5.2 Förbindelse av kontakter
Inte godkändKontakterna som har kopplats på panelerna är inte från samma tillverkare som de förmonterade.
5.3 Stress på kontakter
Inte godkändKontakter utsätts för stress. Kontakter hänger fritt i luften utan dragavlastning.
Godkända kontrollpunkter
13/16Avstånd till havetDräneringshålFästens placeringFöremål mot bakstyckeKlämmornas överlappningKontakterKopplingslådaPanelkablagets böjradiePunktbelastningSkadorSkuggaSpänningar i ramSträngförläggning
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerTillförlitligt fästVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
1/27

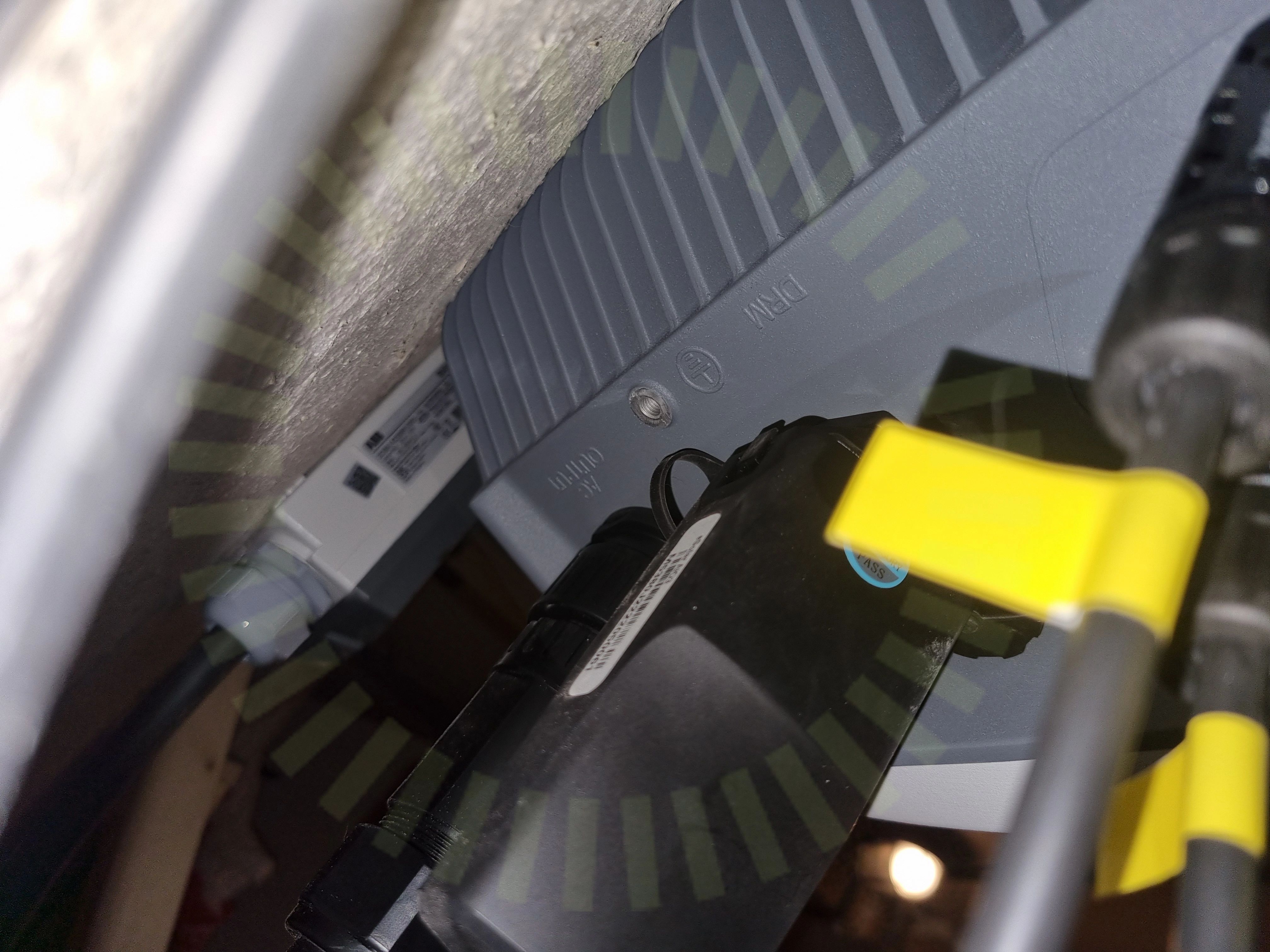

7.1 Jordning av chassi
Inte godkändVäxelriktarens chassi är inte jordat.
User Manual SAJ Solar Inverter, Sida 32
Godkända kontrollpunkter
26/27 Avstånd Ventilation VinkelAC Anslutning VäxelriktareAC BöjradieAC GenomföringarAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDirekt solljusFastsäkring av produktFörskruvningHuvudsäkringInfästningKontakterLedare fastspändaMärkningSäkringsdimension
