Institutet för Solenergikvalitet

Besiktningsrapport

8.2
x

Installation genom

Svea Solar

Datum

9 februari 2023

Ort

Kungsängen, Stockholms län
Dragavlastade
Skydd
Kabeluppfästning
84% godkända16% ej godkända

Om installationen

PanelerTrina: Vertex DE09.05
MontagesystemWasi: Plåttak
MontagesystemSchletter: SingleFix-V
VäxelriktareHuawei: SUN2000 (12-20KTL)-M2
TillbehörElmaterial: Kapsling
Svea Solar

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/1

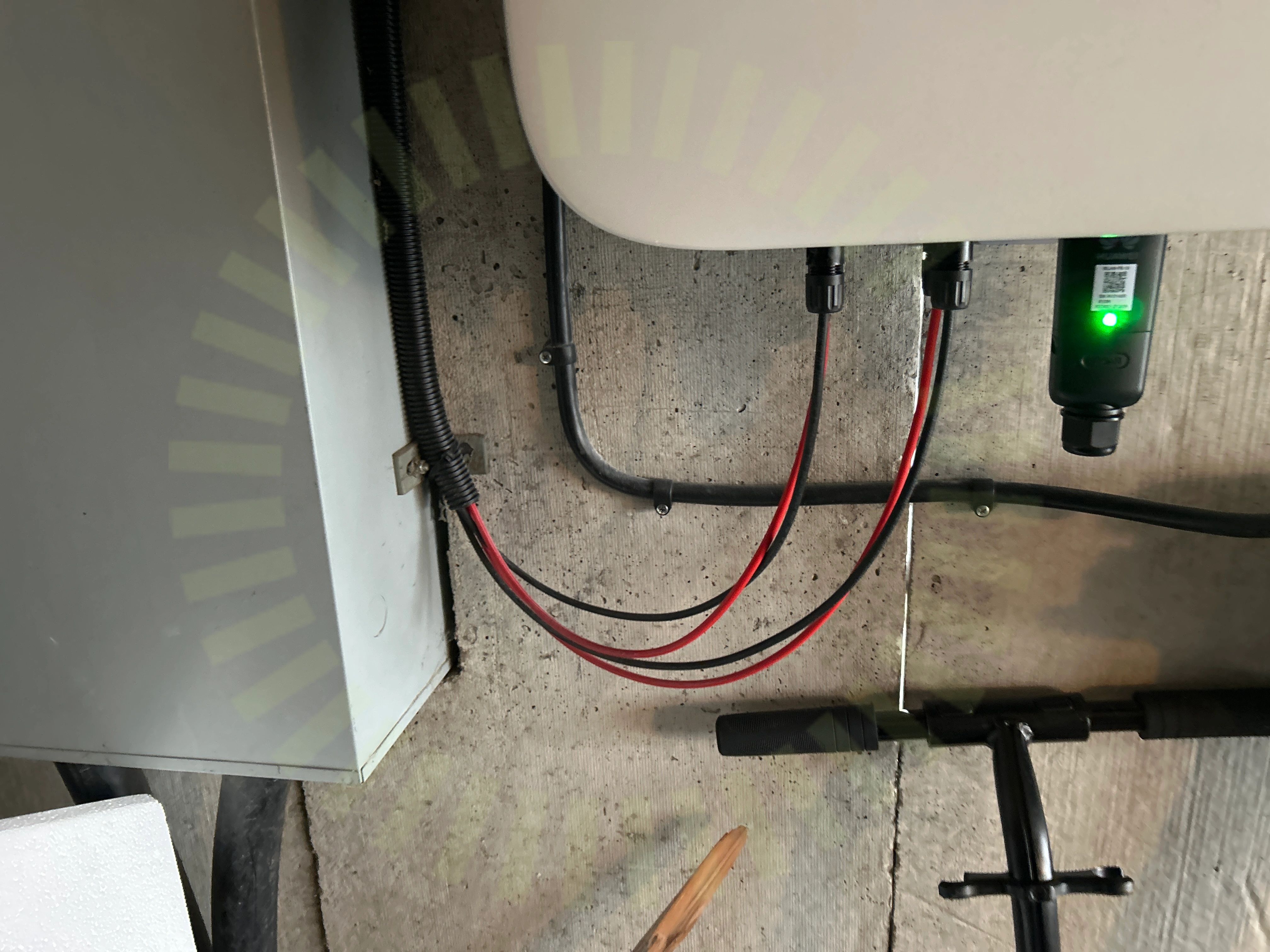

Avtal

1.1 Avtal

Rekommendation

Enligt kund blev det 3 paneler mindre än vad offerten sa, då det inte fick plats.

Avtal

Kapsling

Godkända kontrollpunkter

9/9
BrytareBöjradieFörskruvningarInfästningInstallationIP-KlassningPlaceringTermisk påverkanYttre påverkan

Varselmärkning

Anmärkningar

1/4

3.1 Varning för likspänning

Inte godkänd

Märkning saknas.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

3/4
Informering av solcellerTillförlitligt fästVarning för backspänning

Villa, Trina: Vertex DE09.05

Anmärkningar

5/14

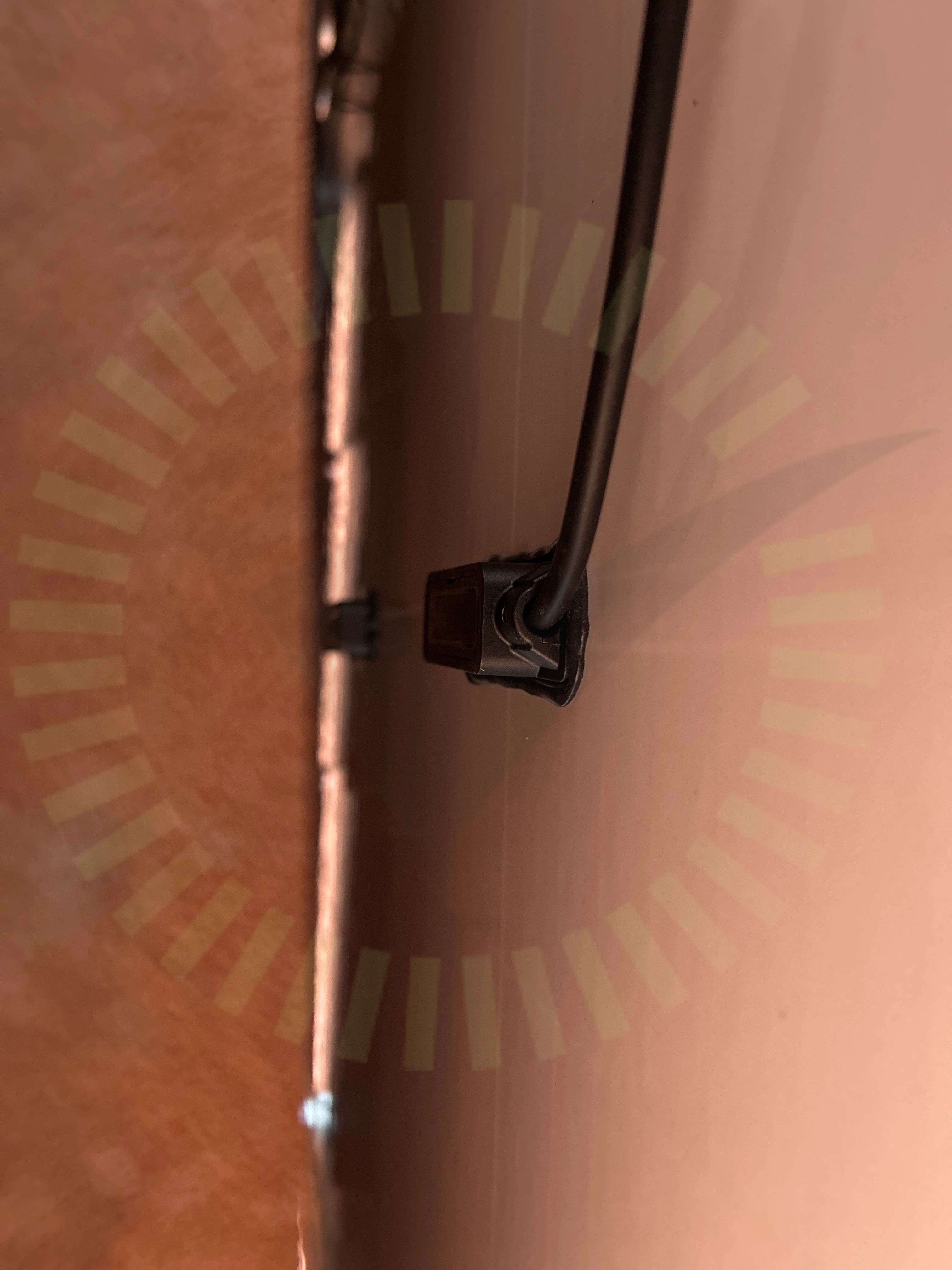

Böjradie kablage

4.1 Böjradie kablage

Inte godkänd

Skarpa kabelböjar

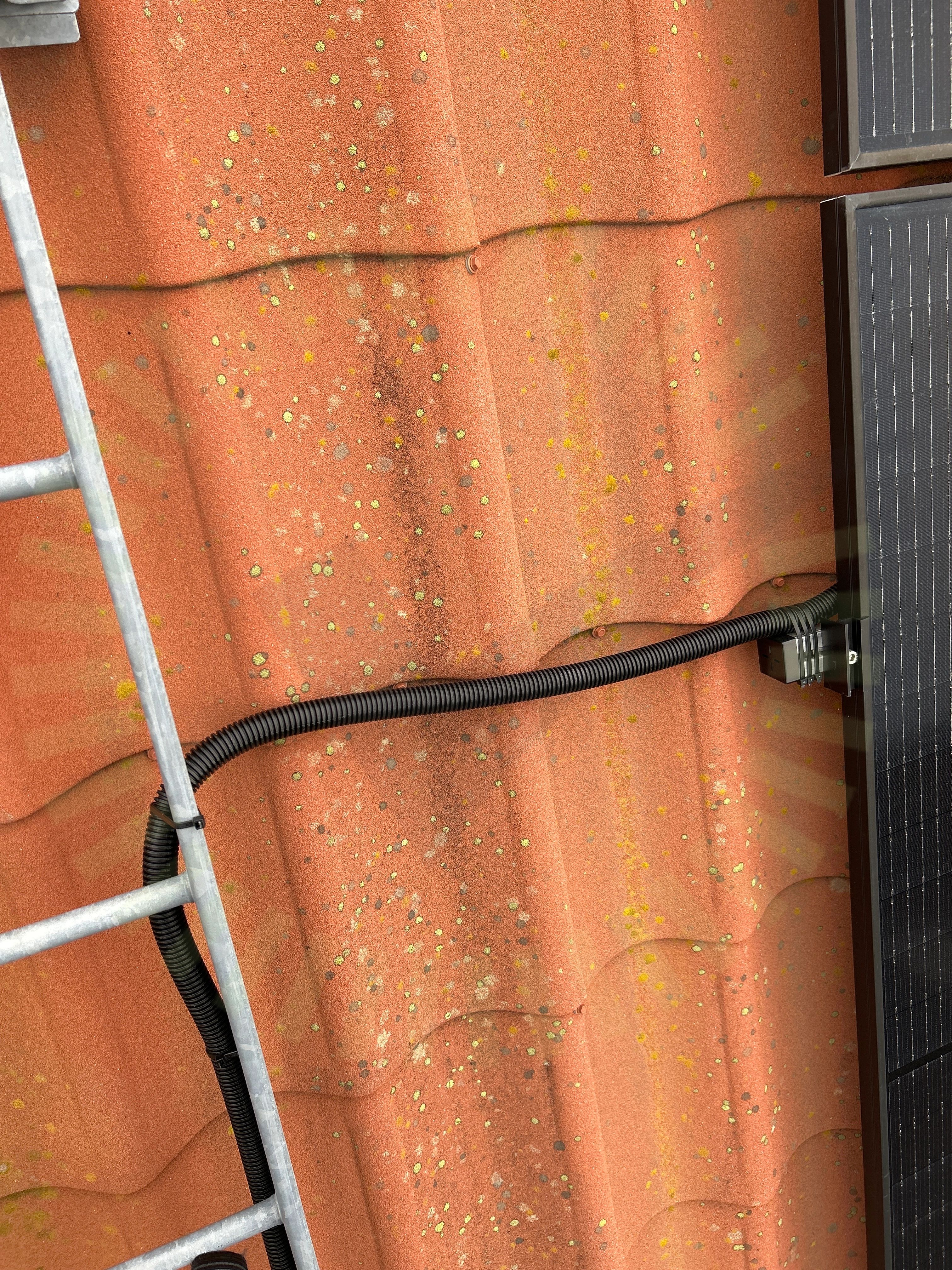

Dc-kablage transportsträcka

4.2 Dc-kablage transportsträcka

Inte godkänd

Slangen går horisontellt utan uppfästning.

Dragavlastade

4.3 Dragavlastade

Inte godkänd

Kablage utsätts för dragbelastning

SS 436 40 00 (522.8.3)

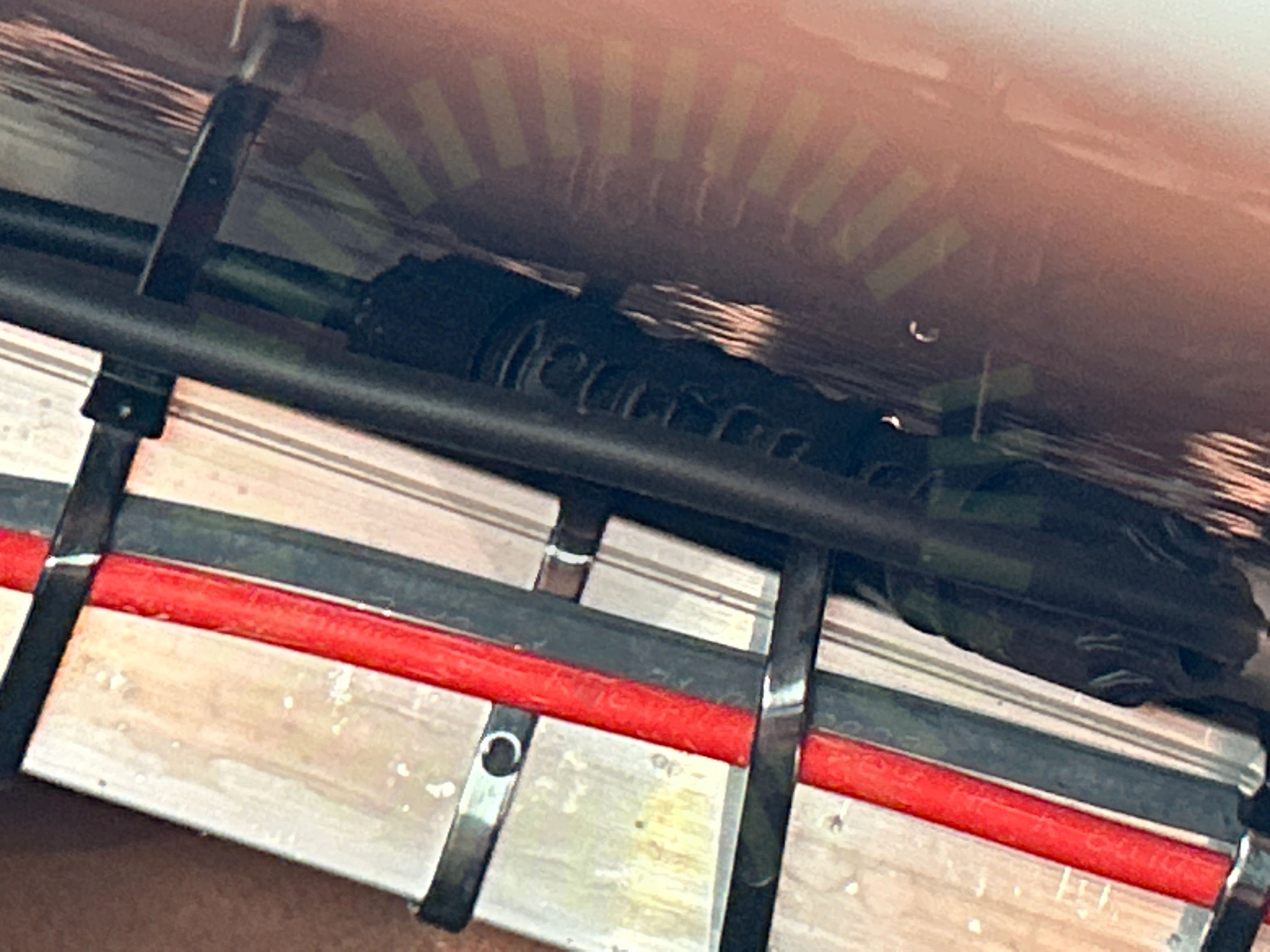

Föremål mot bakstycke

4.4 Föremål mot bakstycke

Inte godkänd

Kontakter ligger klämda mellan skena och panelens bakstycke

Tillverkarens montageanvisningar

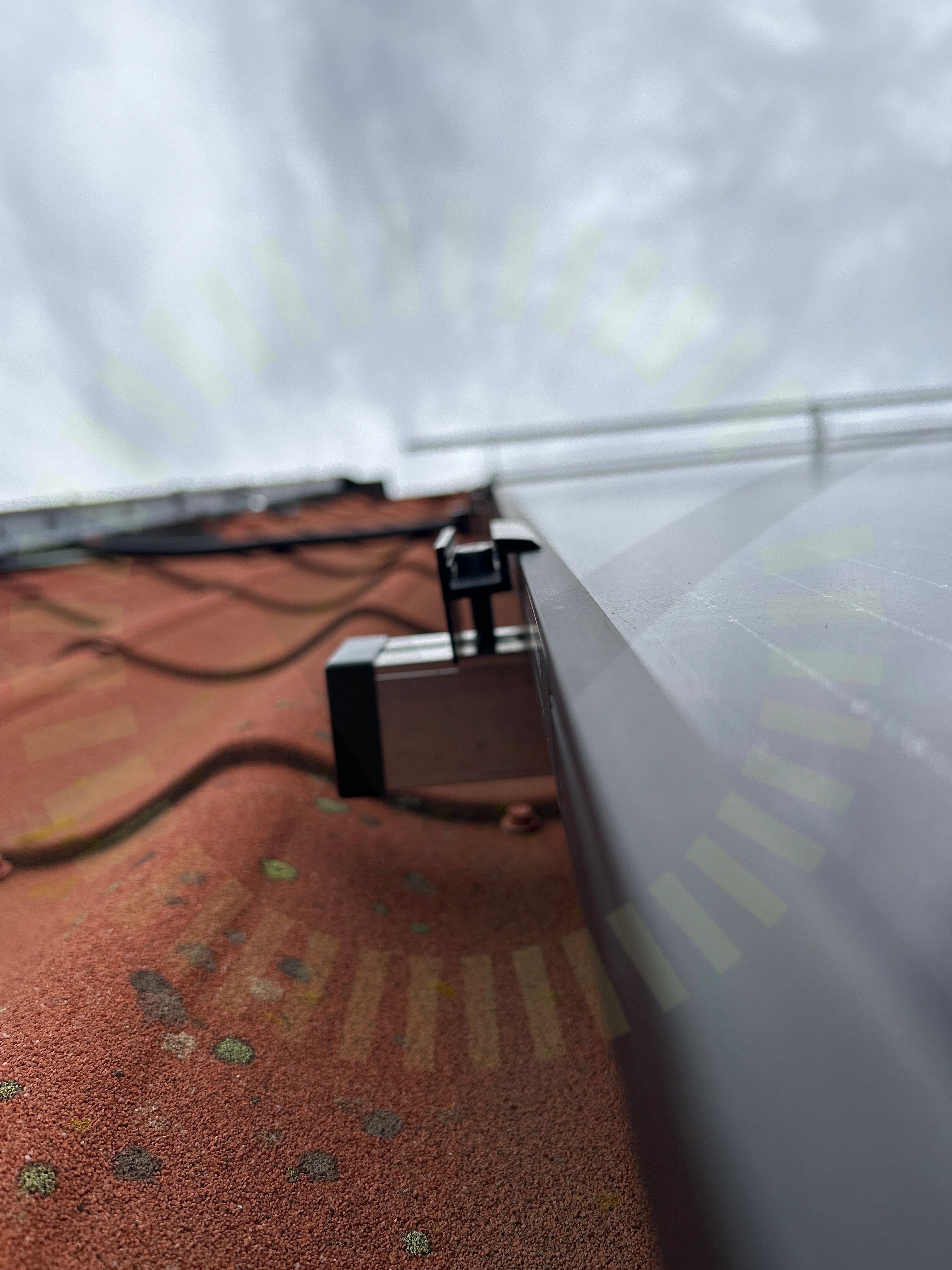

Ändfäste

4.5 Ändfäste

Inte godkänd

Glapp mellan klämma och panel

Godkända kontrollpunkter

9/14
DräneringshålFästenas placeringFästenas överlappningFörbindelse av kontakterHöjdskillnadMellanrum panelramSkadorSkuggaSträngförläggning

Villa, Wasi: Plåttak

Anmärkningar

4/17

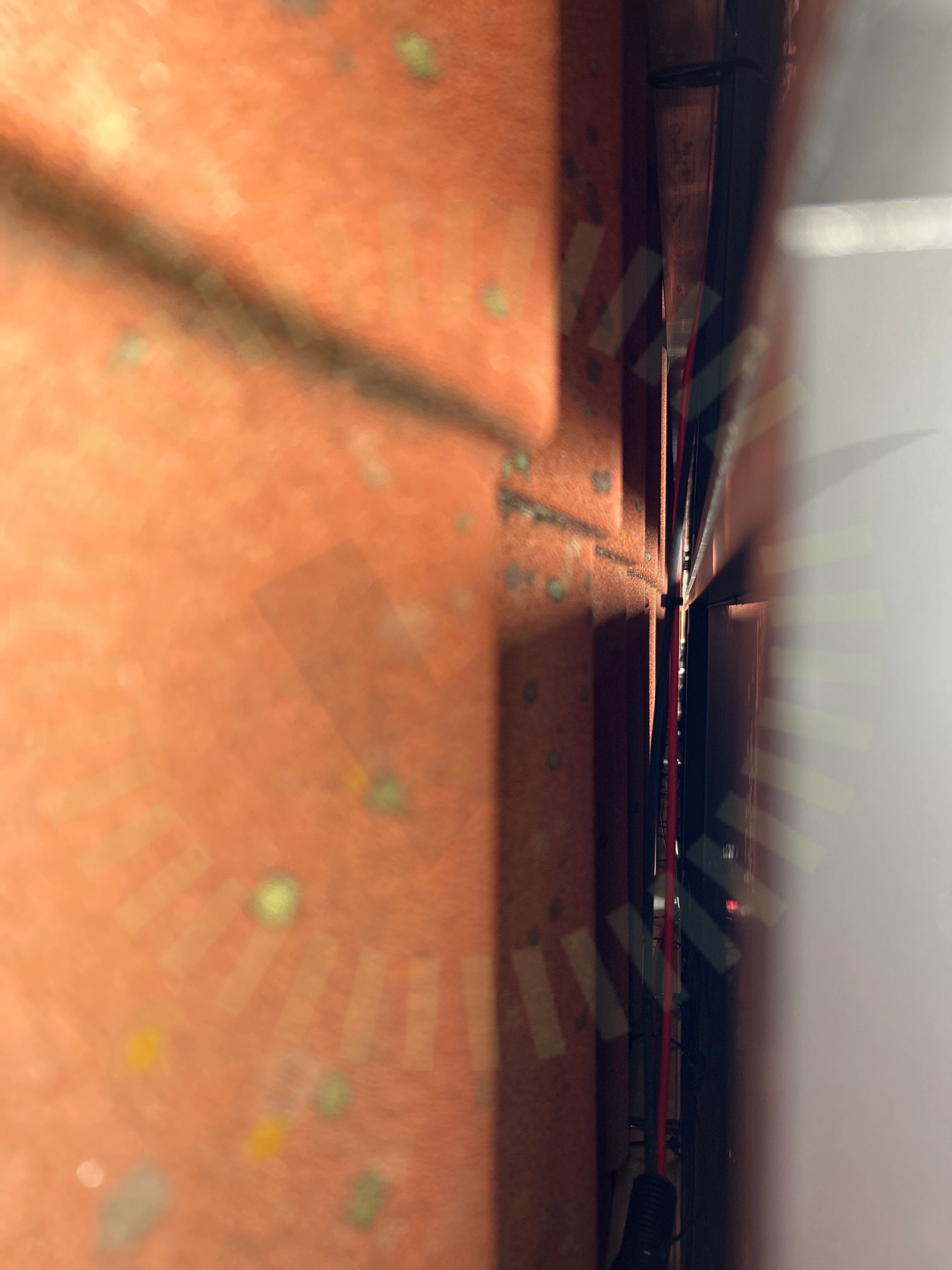

Kabeluppfästning

5.1 Kabeluppfästning

Inte godkänd

Kablage saknar tillförlitlig uppfästning

SS 436 40 00 (712.521.101 och 522.8.4)

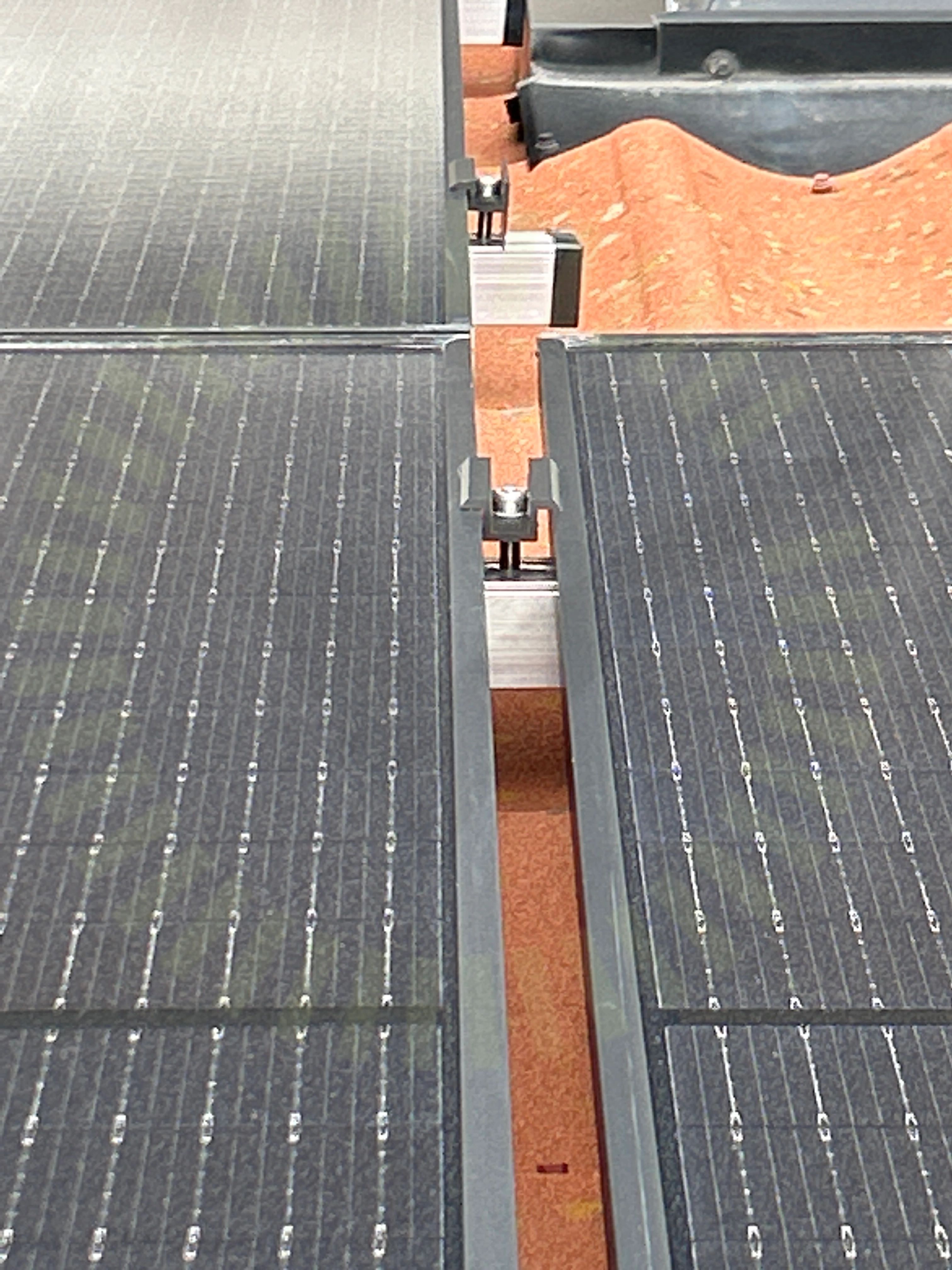

Mittklämmor

5.2 Mittklämmor

Inte godkänd

Glapp mellan klämma och paneler.

Tillverkarens anvisningar

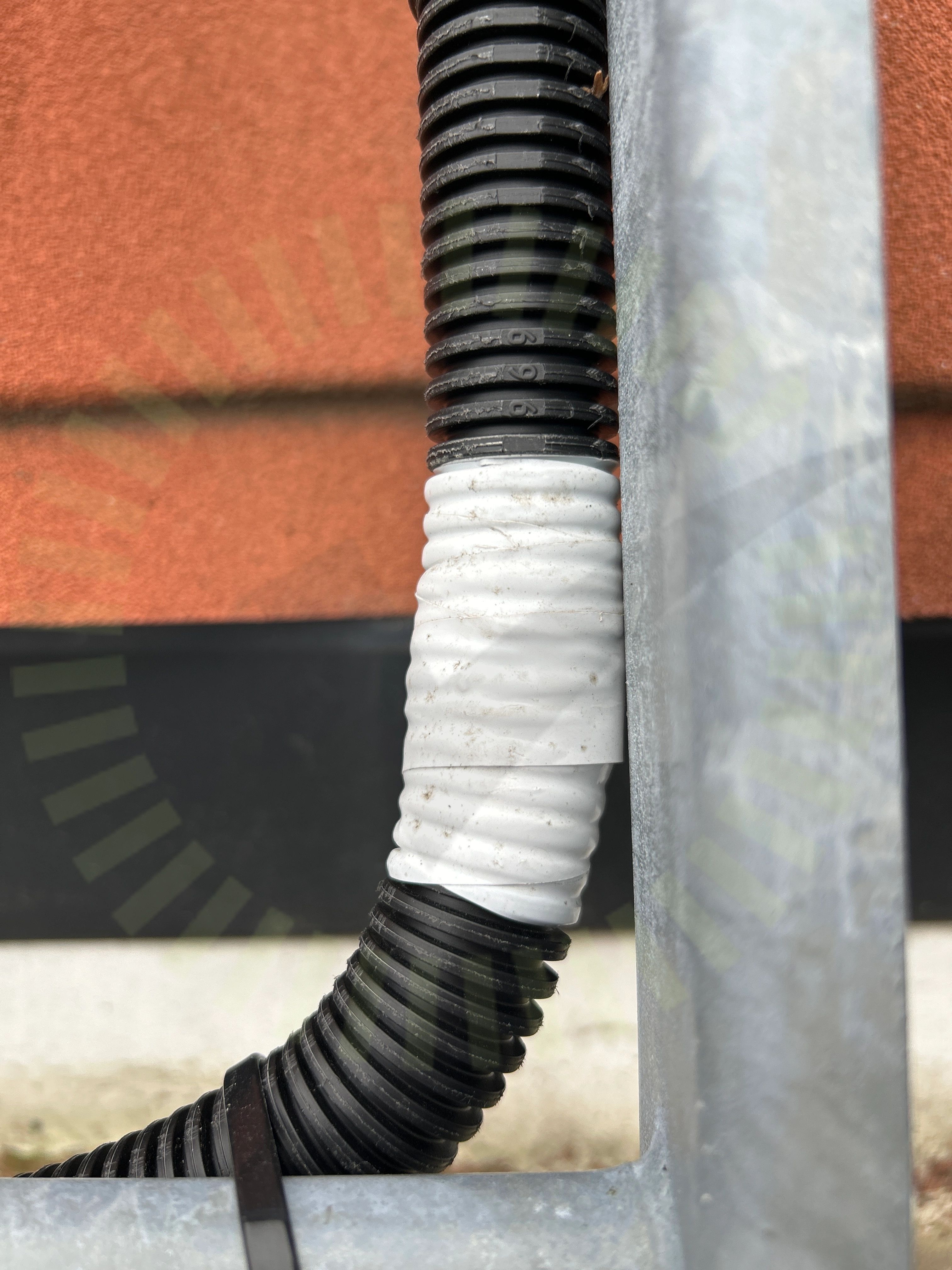

Skydd

5.3 Skydd

Inte godkänd

Slang skarvad med eltejp.

5.4 Snö- och Vindlastberäkning

Inte godkänd

Fel taklutning i lastberäkningen. Lastberäkningen är för Schletter, WASI är installerat.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

12/17
CC måttFrämmande materialInfästning full kontaktInfästning skenaPlacering skenaShimsSkadorSkarp kantSlutfästeTakplåt tjocklekVäderbeständigt materialÖverhäng skena

Ej tillgängligt vid besiktning

1/17
Skarv skenor

Växelriktare

Anmärkningar

3/28

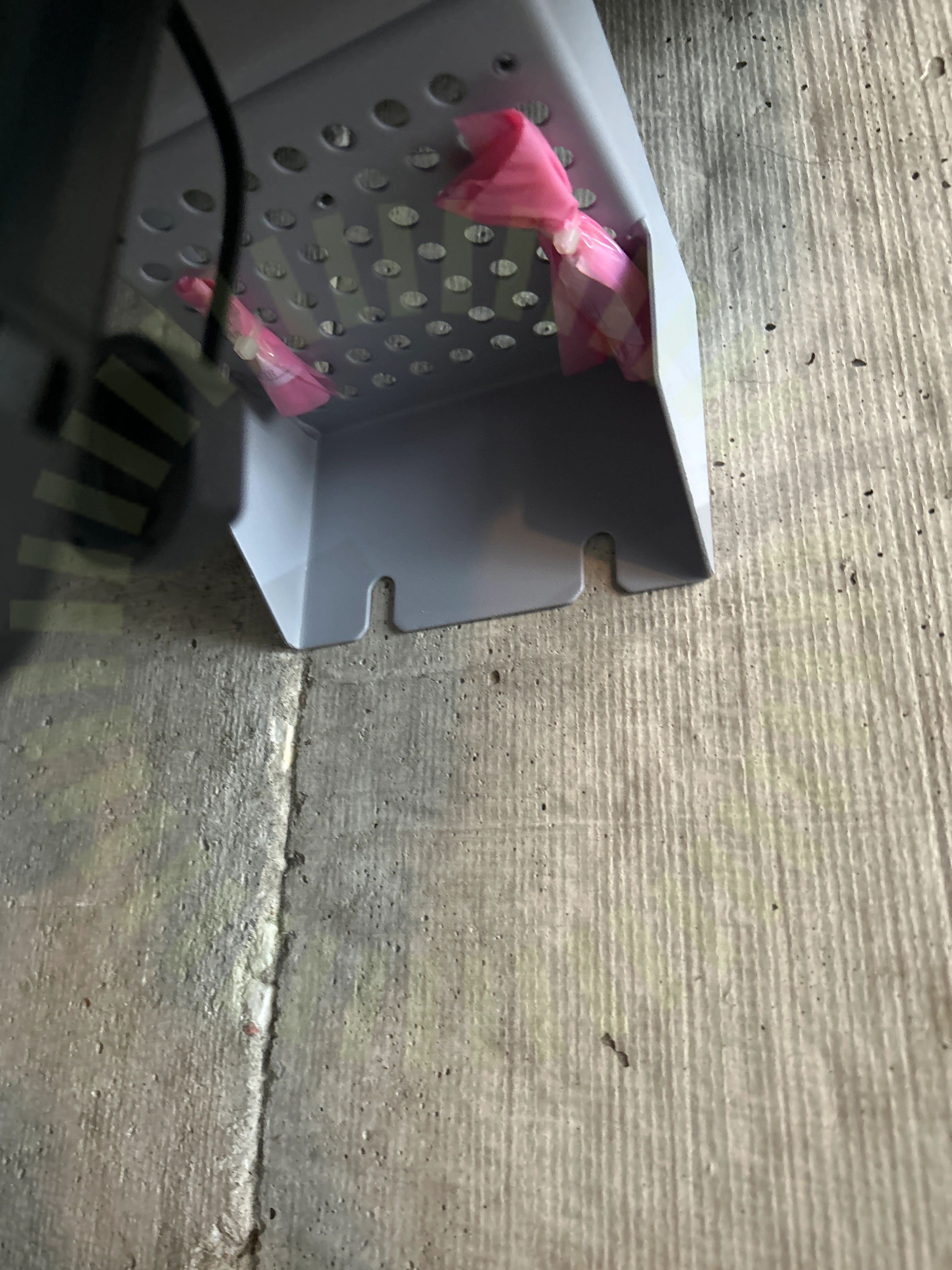

Fastsäkring av produkt

6.1 Fastsäkring av produkt

Inte godkänd

Växelriktaren är inte korrekt infäst i väggen.

Tillverkarens anvisningar

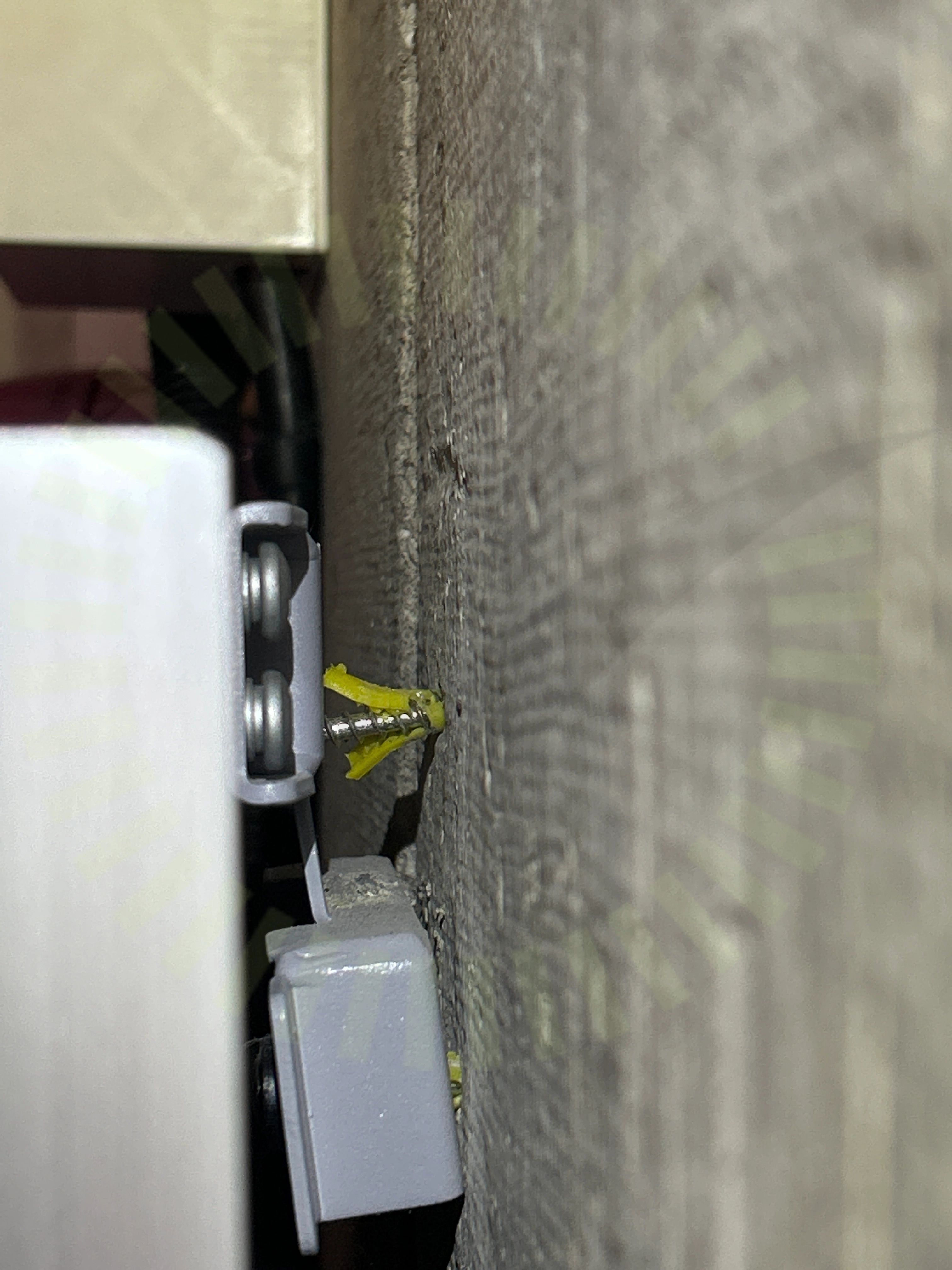

Infästning

6.2 Infästning

Inte godkänd

Växelriktaren sitter dåligt infäst i väggen.

Tillverkarens anvisningar

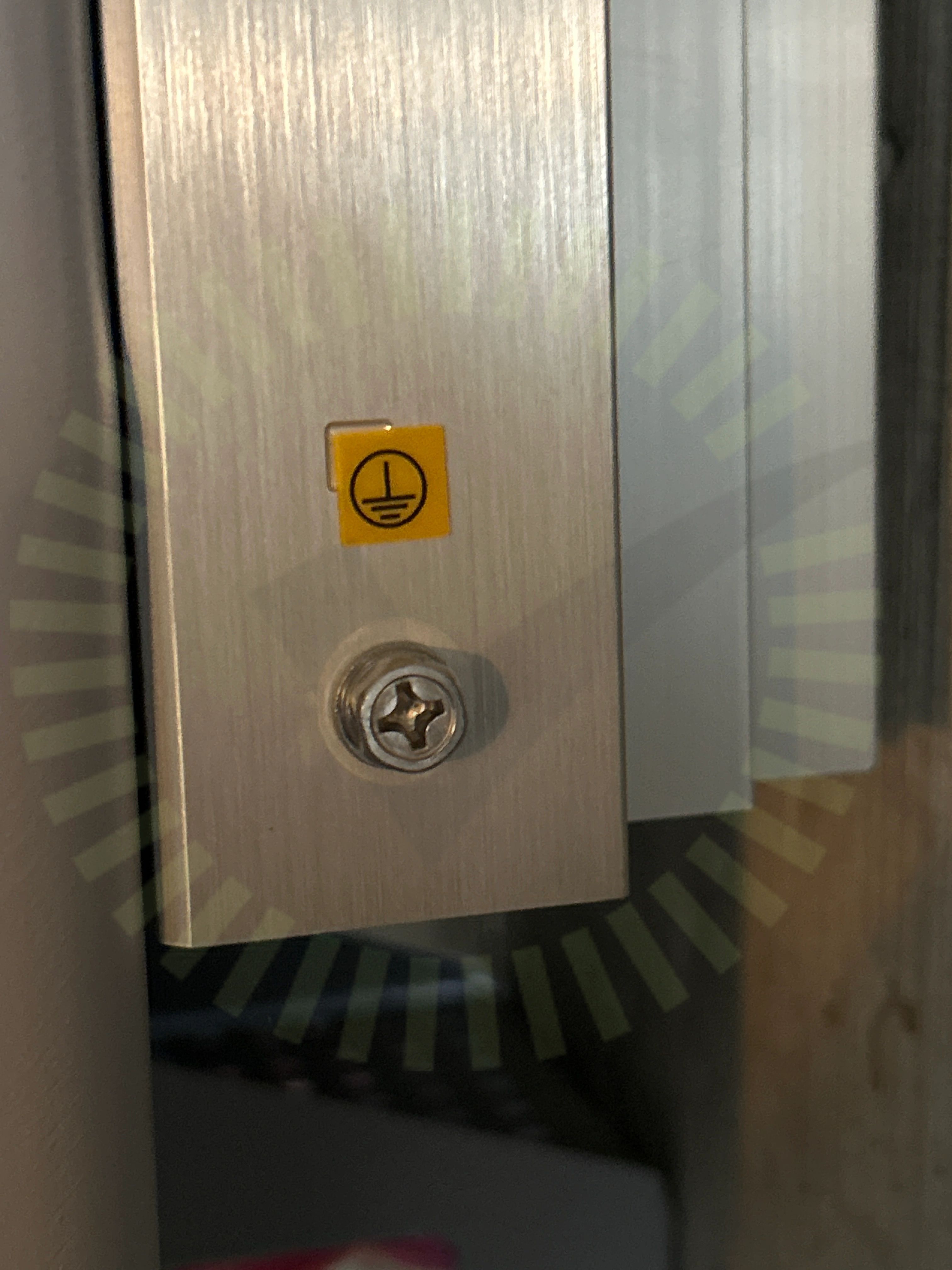

PE

6.3 PE

Inte godkänd

Växelriktaren saknar extern PE anslutning.

Tillverkarens anvisningar

Godkända kontrollpunkter

25/28
AC BöjradieAC FörläggningAC GenomföringarAC kabel skarp kantAC Skador på kabelAnslutningAvståndBrännbart underlagDC FörläggningDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanDirekt solljusFörskruvningHuvudsäkringKabelKontakterLedare fastspändaMärkningMätprotokoll DCSträngschemaSäkringUtrymmeVinkel
