Besiktningsrapport

8.9

Installation genom

Hyllinge Solkraft AB

Datum

28 augusti 2024

Ort

Dalby, Skåne län

Stress på kontakter

DC kabel förläggning

Jordfelsbrytare

+ 6

88% godkända12% ej godkända

Om installationen

PanelerDenim: U N3 XXX BBG 120H

MontagesystemWeland Stål: Papptak

BatteriEmaldo: Power Core

TillbehörSäkerhetsbrytare DC

TillbehörUndercentral

Installerad av Hyllinge Solkraft AB som har ett medelhögt snittbetyg på 8.6 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3

AvtalSträngschema

Säkerhetsbrytare DC

Godkända kontrollpunkter

7/7

Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, Denim: U N3 XXX BBG 120H

Anmärkningar

2/15

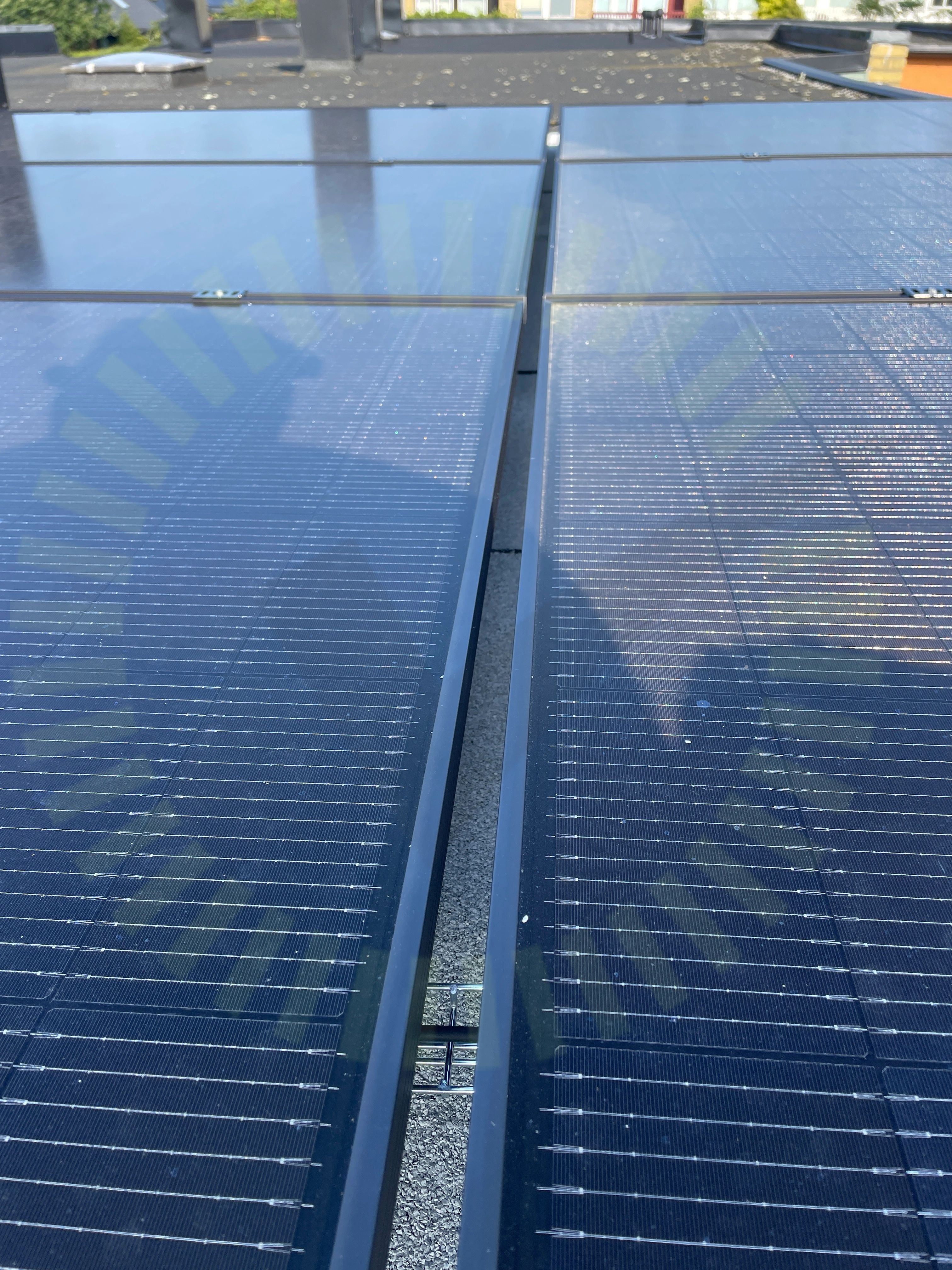

3.1 Strängförläggning

Inte godkänd

Strängarnas ledare följer ej varandra och skapar en öppen slinga.

SS 436 40 00 (712.521.103)

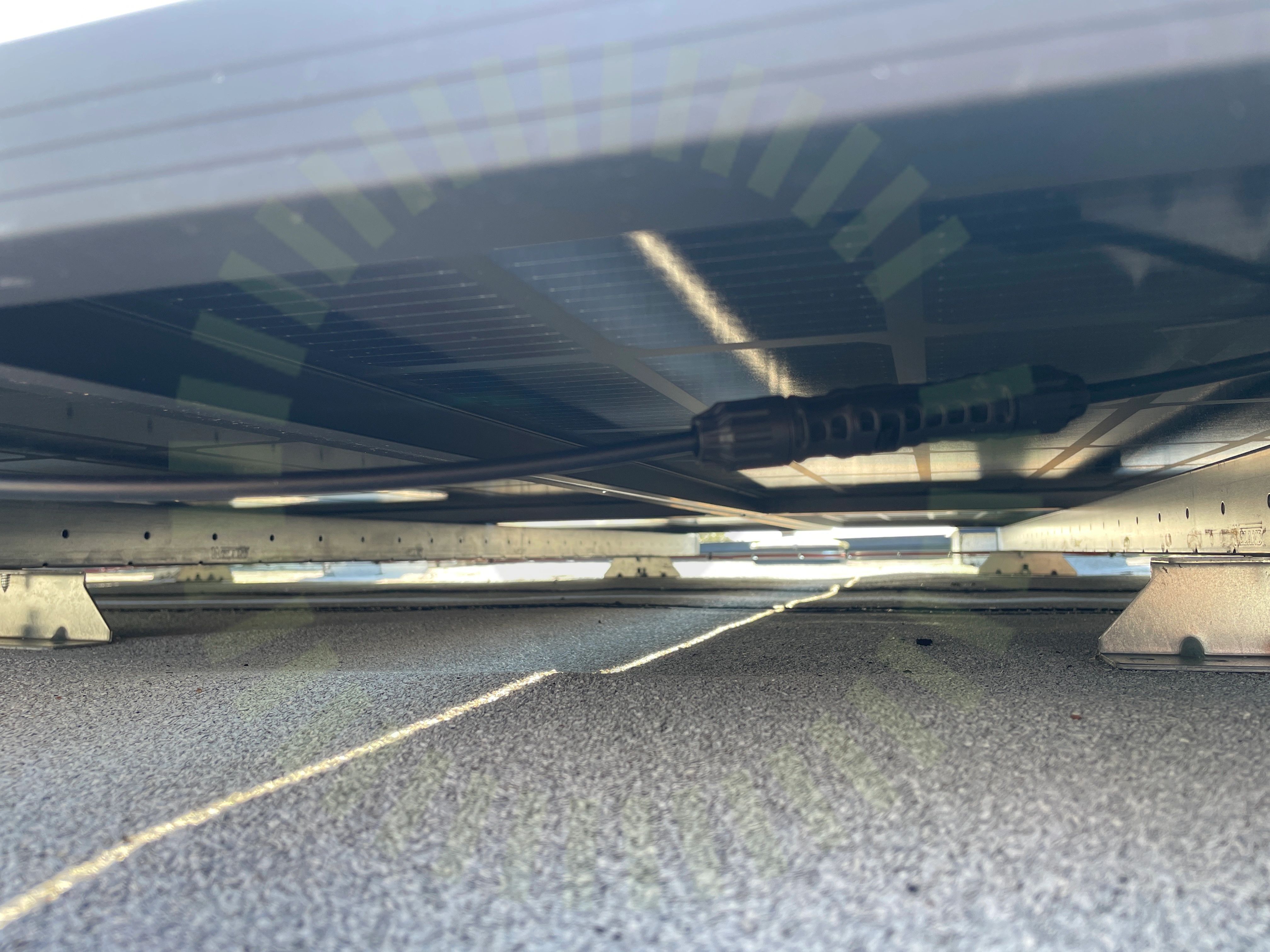

3.2 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.

SS 436 40 00 (712.526)

Godkända kontrollpunkter

13/15

Avstånd till havDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ram

Tak 1, Weland Stål: Papptak

Anmärkningar

2/21

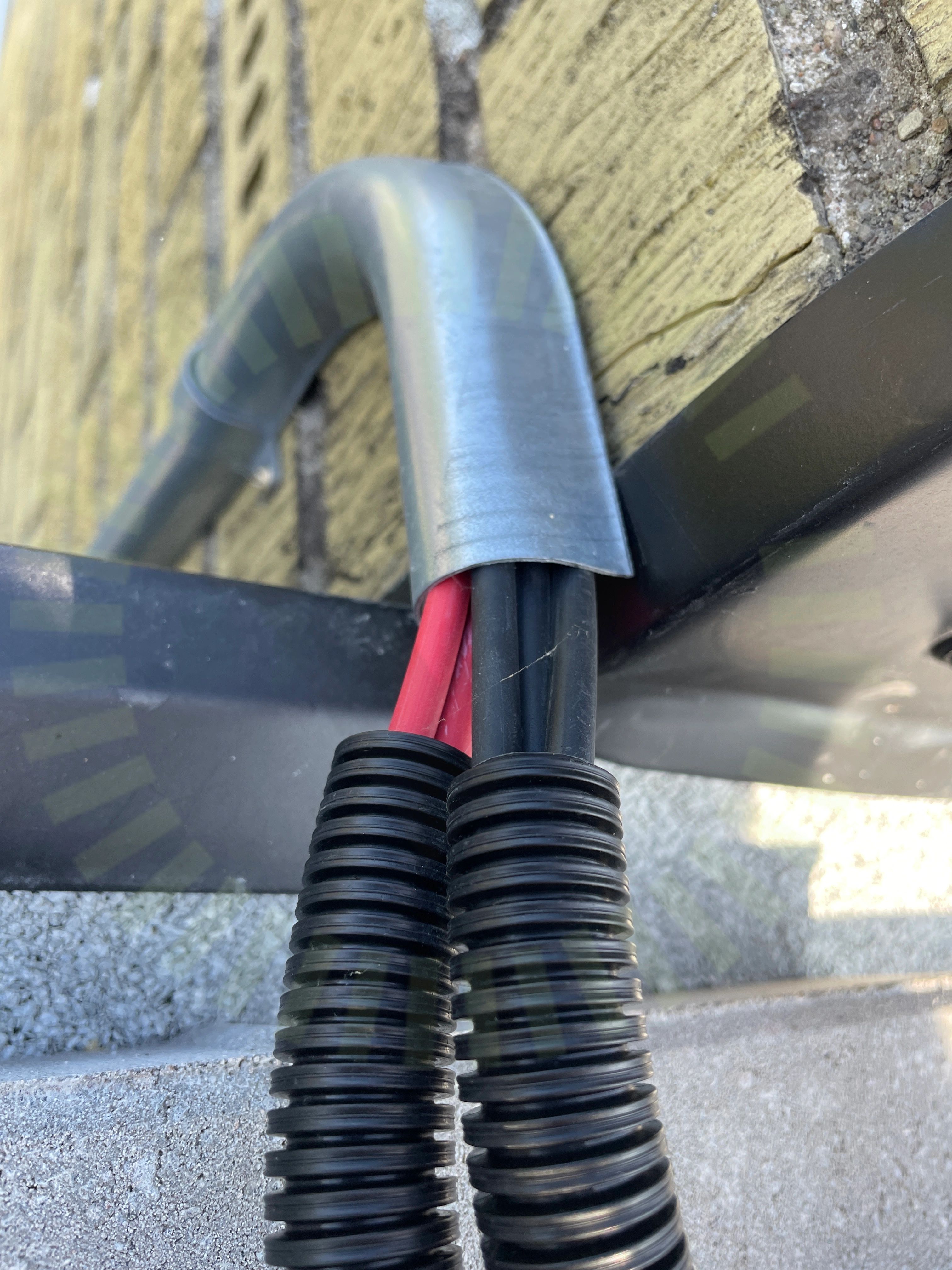

4.1 DC kabel förläggning

Inte godkänd

Kablage ligger mot skarp kant.

4.2 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten. Verklig taklutning är nästan helt platt, beräkningen anger 10° vilket ger högre laster.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

18/21

Använd tätskiktsdukCC infästningarFrämmande materialFöremål mellan skena och panelramInfästningKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängSkenors avstånd till varandraSkenskarvarSvetsning av pappVäderbeständigt materialÄndklämmor skena

Ej tillgängligt vid besiktning

1/21

Infästning i råspont

Undercentral

Godkända kontrollpunkter

6/6

FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

3/4

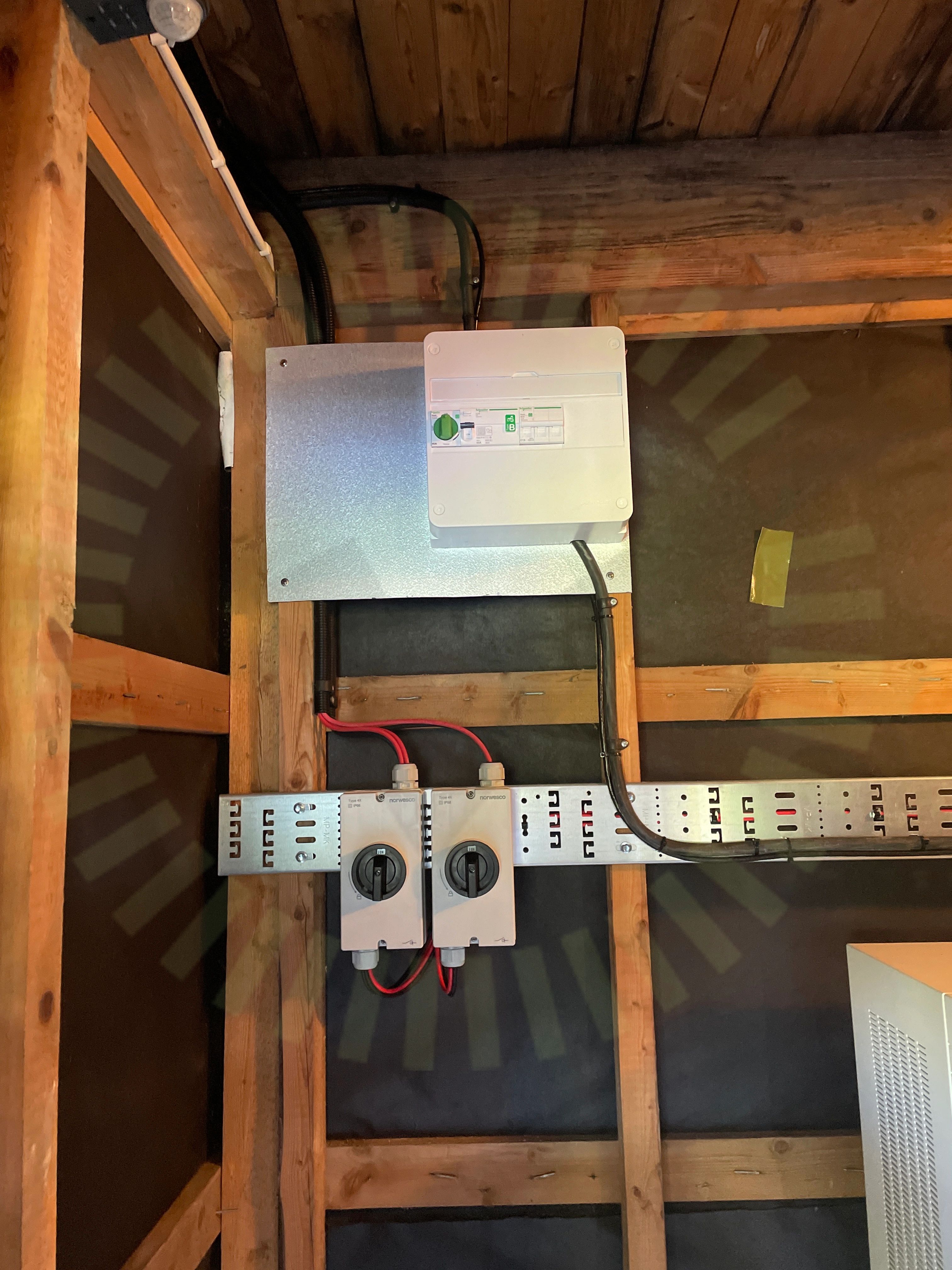

6.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

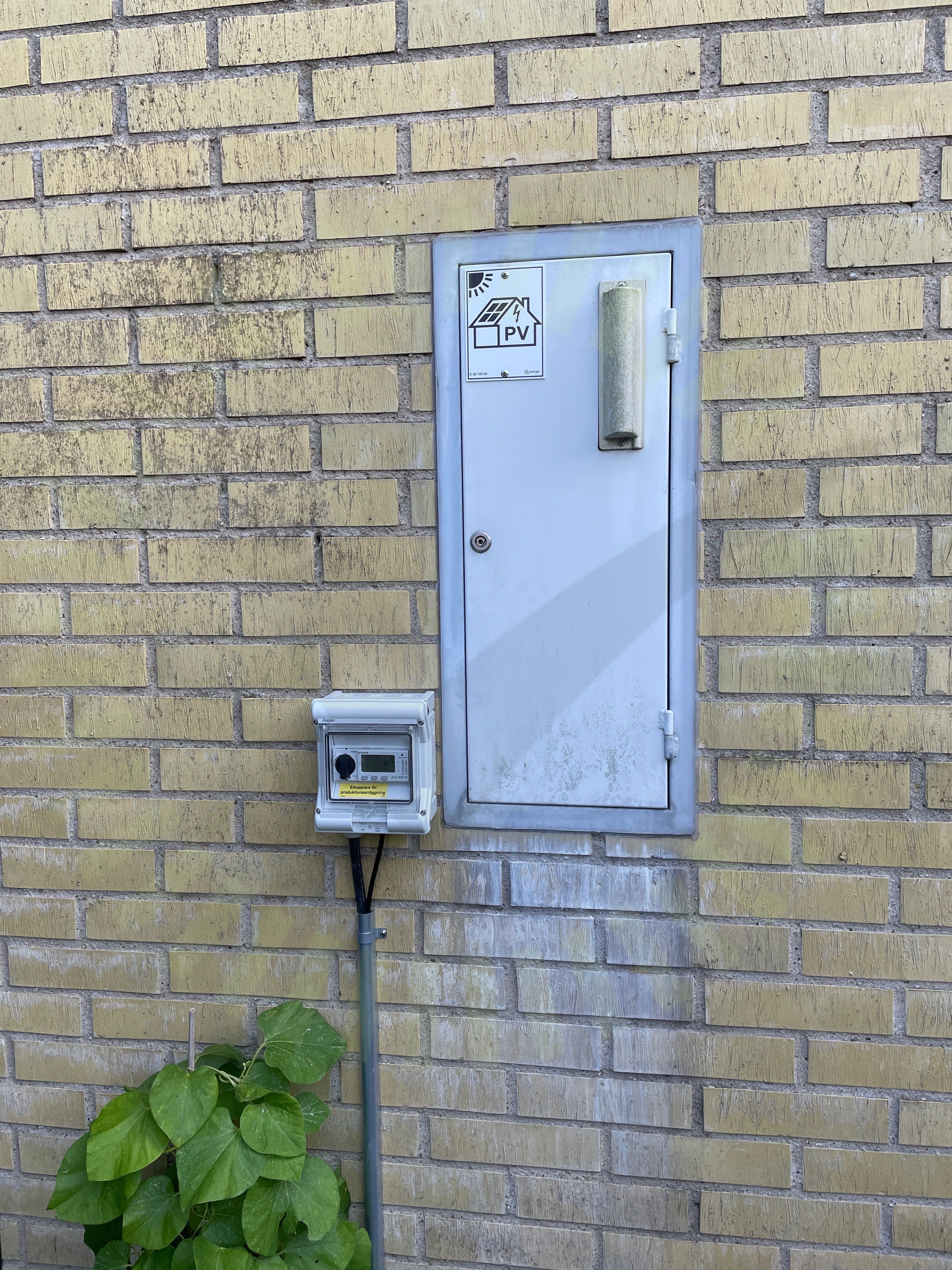

6.2 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.

SEK 457, Sida 42

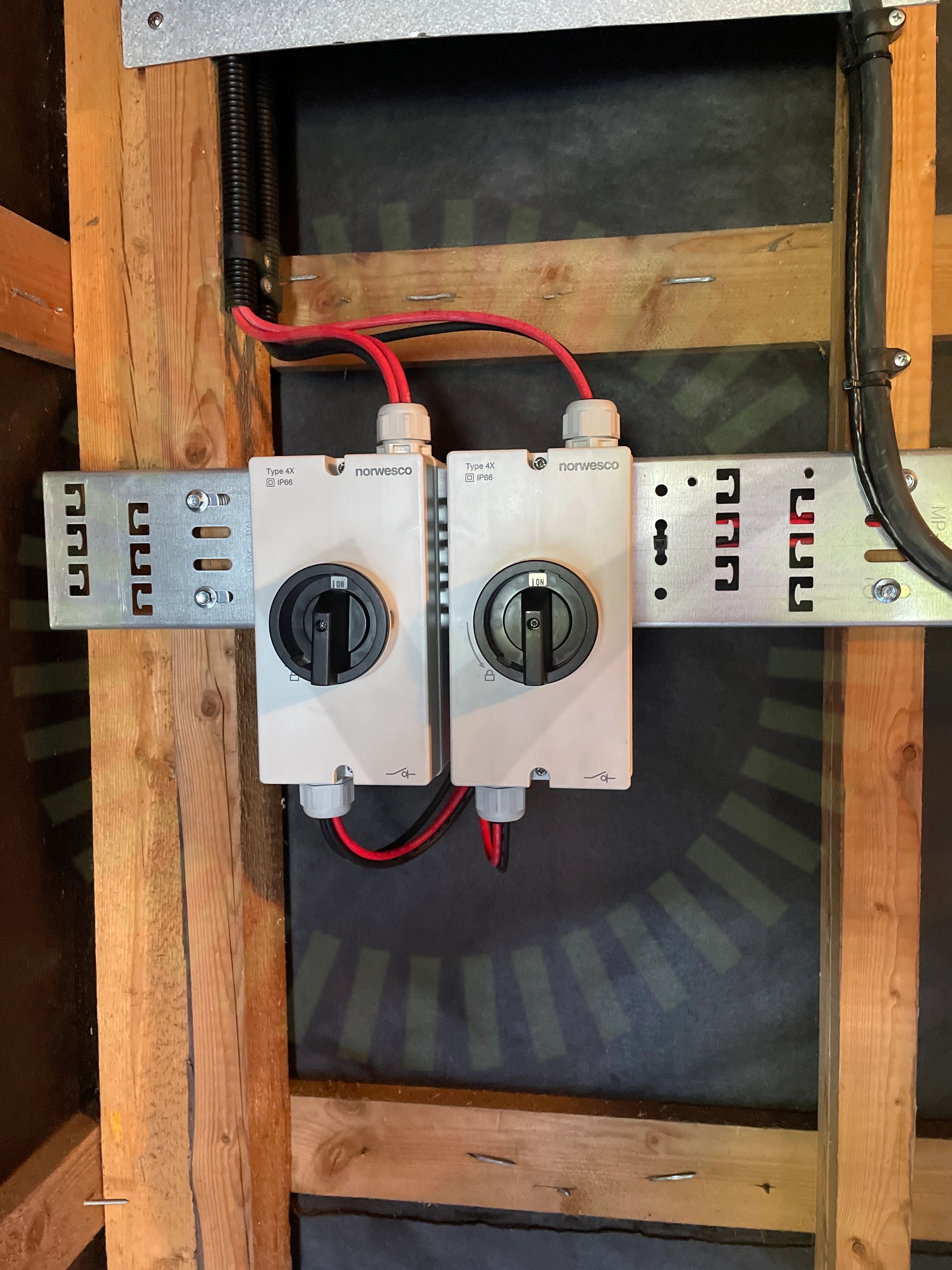

6.3 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

1/4

Missvisande varselmärkning

Växelriktare

Anmärkningar

3/25

7.1 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln normalt anses kunna hantera. Ledningsdimensionering för kabeln rekommenderas.

SS 436 40 00 (312.2.1.2 / 512.1.2)

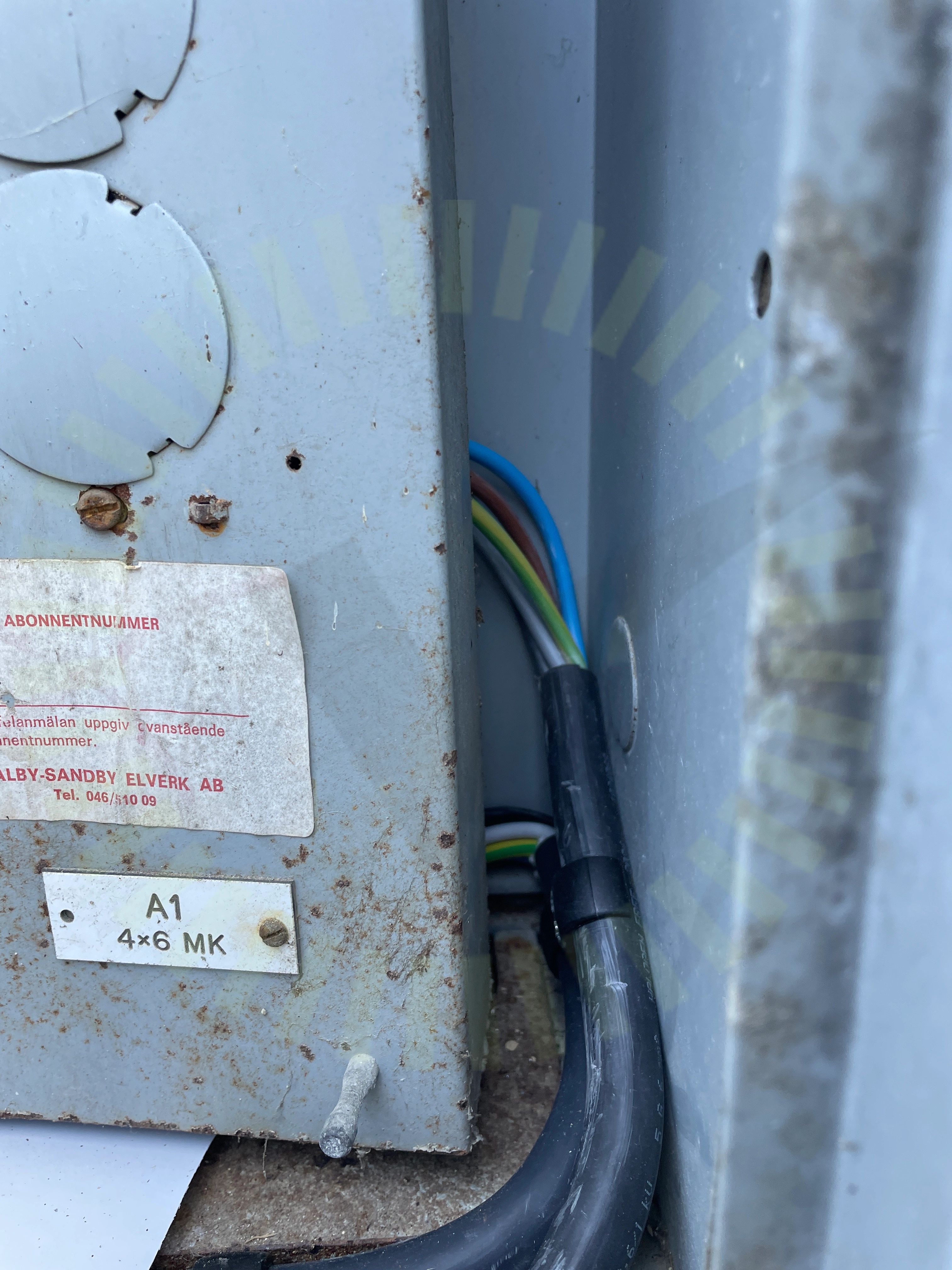

7.2 Enkelisolerade ledare

Inte godkänd

Enkelisolerade ledare ligger öppet utanför kapsling.

SS 436 40 00 (412.2.2.1)

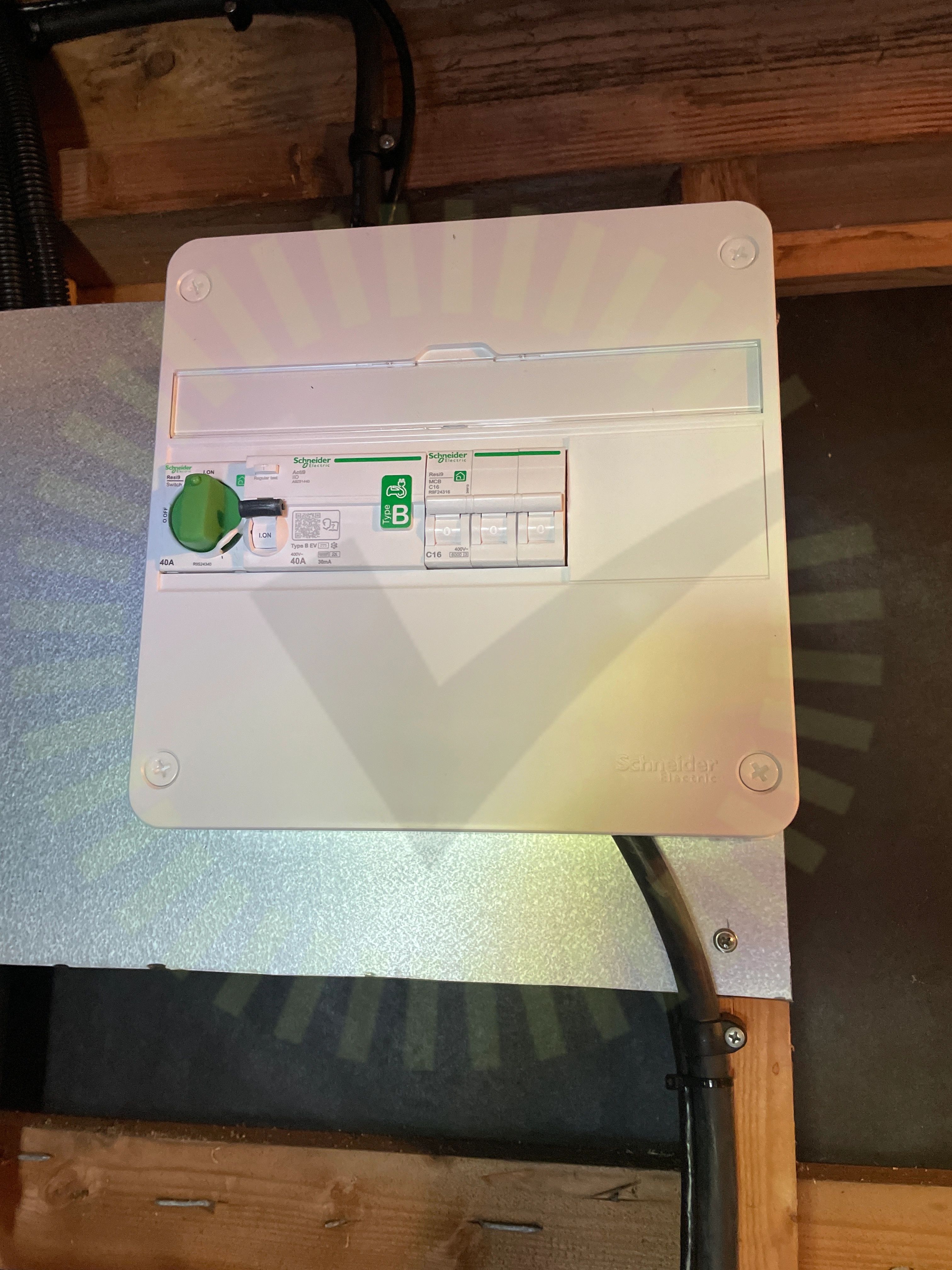

7.3 Identifiering

Inte godkänd

Märkning saknas för växelriktarens säkringar. Det är inte tydligt vad säkringen är till.

SS 436 40 00 (514.1)

Godkända kontrollpunkter

22/25

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterGenomföringarHuvudsäkringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning

Växelriktare/Batteri

Anmärkningar

2/12

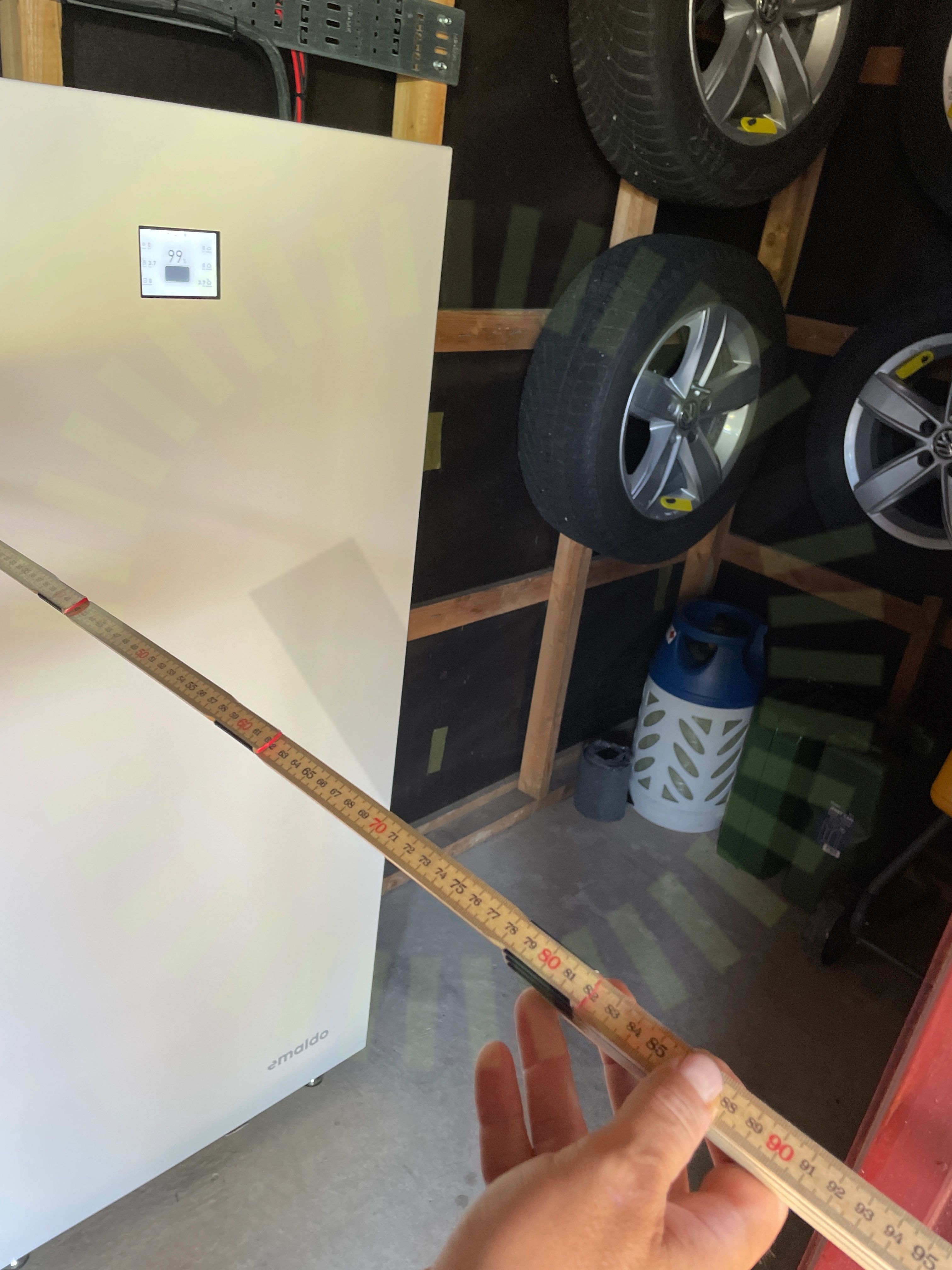

8.1 Avstånd närliggande objekt

Inte godkänd

Systemet har inte rätt avstånd till omkringliggande material.

Emaldo Power Core Version 2.1 | 2024-01-23, Sida 17

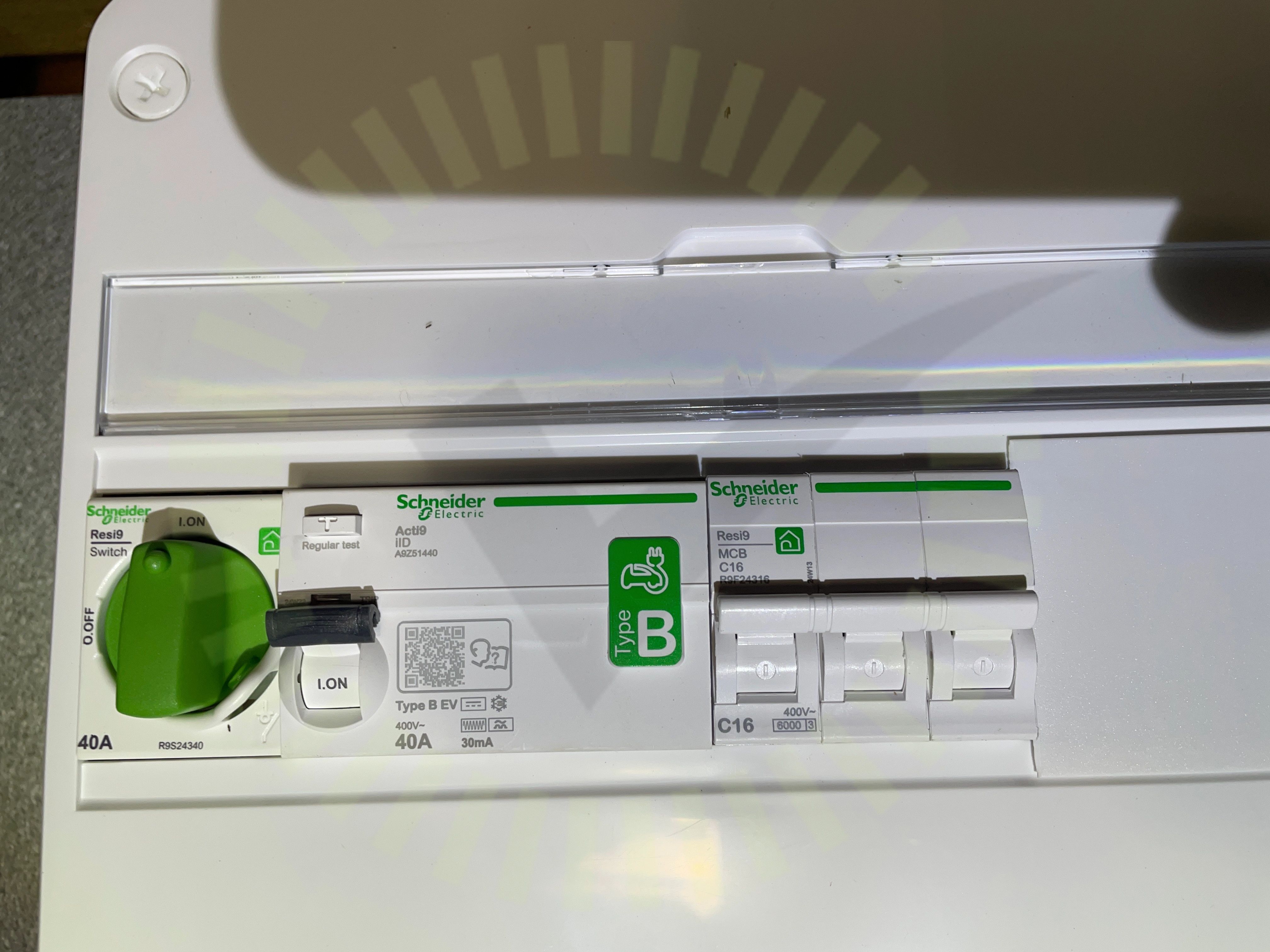

8.2 Jordfelsbrytare

Inte godkänd

Tillverkaren anvisar typ A på JFB.

Emaldo Power Core Version 2.1 | 2024-01-23, Sida 20

Godkända kontrollpunkter

10/12

DC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktPlaceringSkadorSmartmätareSträngdesignTillgång till batterietVäderskydd

VäxelriktareVäxelriktare/Batteri

Godkända kontrollpunkter

1/1

Förskruvning
