Besiktningsrapport

9.2

Installation genom

Sesol

Datum

16 april 2024

Ort

Uppsala, Uppsala län

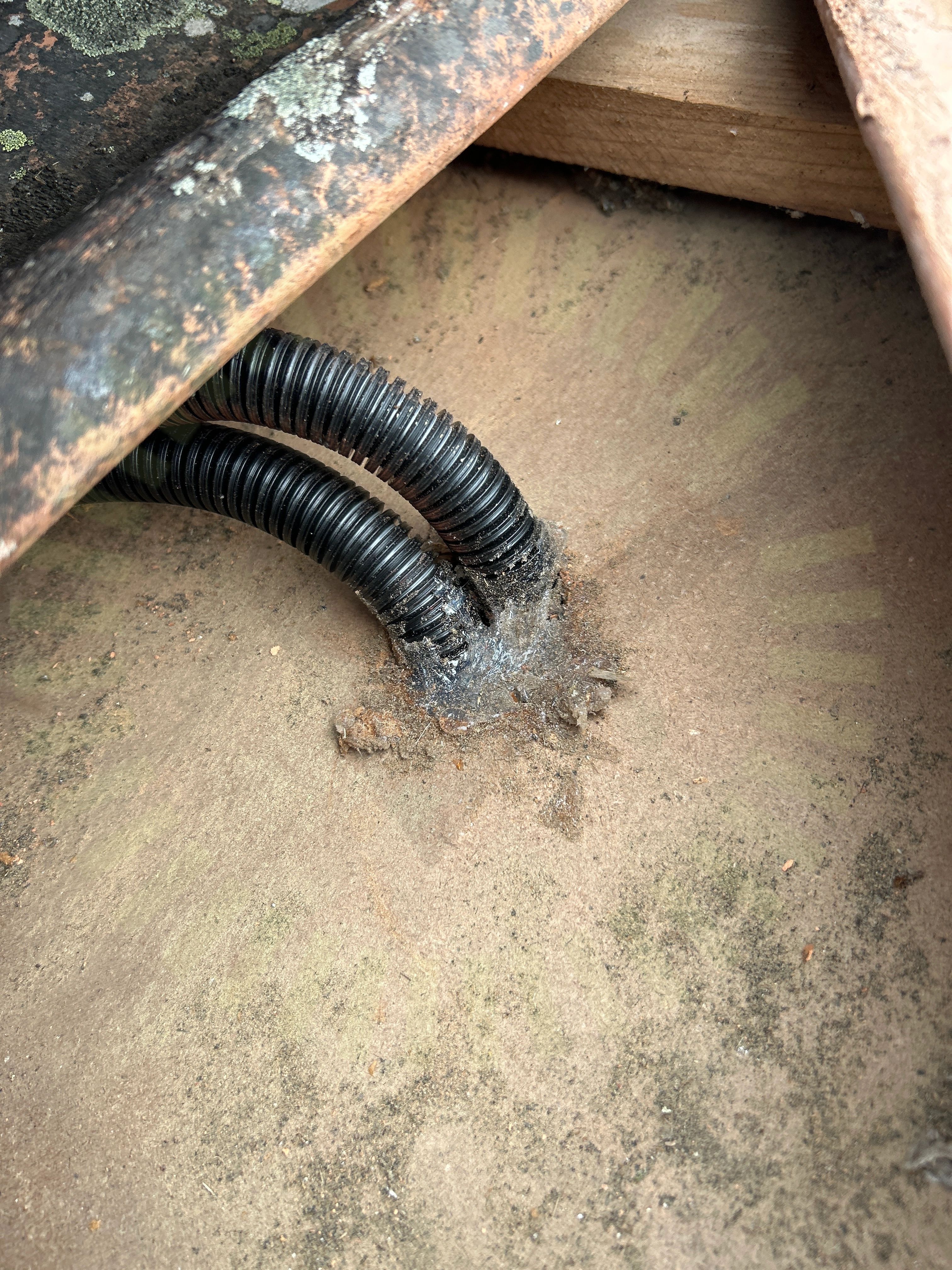

Skenornas infästning

Närliggande objekt

Underliggande takpanna

+ 3

90% godkända10% ej godkända

Om installationen

PanelerLongi: LR5-54HPB

MontagesystemNordmount Panntak: Bärläkt

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1

BatteriHuawei: LUNA2000-5-15-S0

TillbehörSäkerhetsbrytare AC

TillbehörUndercentral

TillbehörCHINT: Huawei DTSU666 (med CT)

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Ej tillgängligt vid besiktning

1/3

Avtal

Batteri

Anmärkningar

1/15

2.1 Närliggande objekt

Inte godkänd

Batteriet har inte rätt avstånd till omkringliggande material.

LUNA2000-(5-30)-S0 User Manual Issue 14 Date 2023-05-31, Sida 70

Godkända kontrollpunkter

14/15

Avstånd till havetAvstånd till växelriktareBatteri PEBatterikåporDC anslutningFastsäkring av produktPlacering av batteriRakt ståendeSignalkabel batteriSkadorSmart Power SensorTillgång till batterietUppfästning av kablageVäderskydd

Smartmätare

Godkända kontrollpunkter

6/6

Anslutning av CT klämmorFastsäkring av produktMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, Longi: LR5-54HPB

Anmärkningar

1/17

5.1 Panelramar separerade

Inte godkänd

Panelerna är inte monterade med korrekt avstånd till varandra.

Installation Manual for LONGi Solar PV Modules V18, Sida 11

Godkända kontrollpunkter

16/17

Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradieSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Tak 1, Nordmount Panntak: Bärläkt

Anmärkningar

7/22

6.1 Skador

Inte godkänd

Trasig takpanna noterad vid installationen.

6.2 Skenornas överhäng

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö- och vindlastberäkning

6.3 Skenornas infästning

Inte godkänd

Skenan är inte placerad i korrekt hålbild på infästningen. Gäller samtliga skenor.

Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning, Sida 3

6.4 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

6.5 Takgenomföring

Inte godkänd

Dokumenterade anvisningar som styrker vald metod för takgenomföring saknas.

6.6 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Avstånd ska vara enligt beräkning men får aldrig överstiga 120 cm. Uppmätt 140 cm mellan fästen.

Snö- och vindlastberäkning

6.7 Underliggande takpanna

Inte godkänd

Underliggande takpanna har spruckit.

Godkända kontrollpunkter

15/22

Använd skruvBärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorSkenans utstick för klämmaSäkerhetsavståndVäderbeständigt materialÄndklämmor

Undercentral

Godkända kontrollpunkter

6/6

FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

3/34

9.1 AC Kablage förläggning

Överenskommelse

Markslang med AC kablage är inte nedgrävd. Enligt överenskommelse ansvarar kund för detta.

SS 436 40 00 (522.8.4)

9.2 DC Kablage förläggning

Överenskommelse

Markslang med DC kablage är inte nedgrävd. Enligt överenskommelse ansvarar kund för detta.

9.3 Avstånd närliggande objekt

Inte godkänd

Växelriktaren har inte ett korrekt avstånd till närmaste objekt.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 29-30

Godkända kontrollpunkter

28/34

AC anslutning växelriktareAC kablage förläggningAnslutning av ledareBakomliggande materialDC Kablage egenskaperDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max StrömDubbel matningEnkelisolerade ledareHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVentilationVäderbeständigt materialVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

3/34

DC Max SpänningDC Min SpänningSträngdesign
