1.1 Strängschema
RekommendationSträngschema finns. Dock otydlig hur strängarna är dragna under panelfälten.
Besiktningsrapport
9.1
Installation genom
Soldags
Datum
8 januari 2024
Ort
Eslöv, Skåne län
94% godkända6% ej godkända
Om installationen
PanelerLuxor: EcoLine M108
MontagesystemCC90- UNUM Betongpannor
VäxelriktareSunGrow: SH5-10RT
BatteriSunGrow: SBR(XXX)
TillbehörSäkerhetsbrytare AC
TillbehörCHINT: DTSU666
Installerad av Soldags som har ett högt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
1/3Godkända kontrollpunkter
2/3AvtalMätprotokoll DC
Batteri
Anmärkningar
3/15

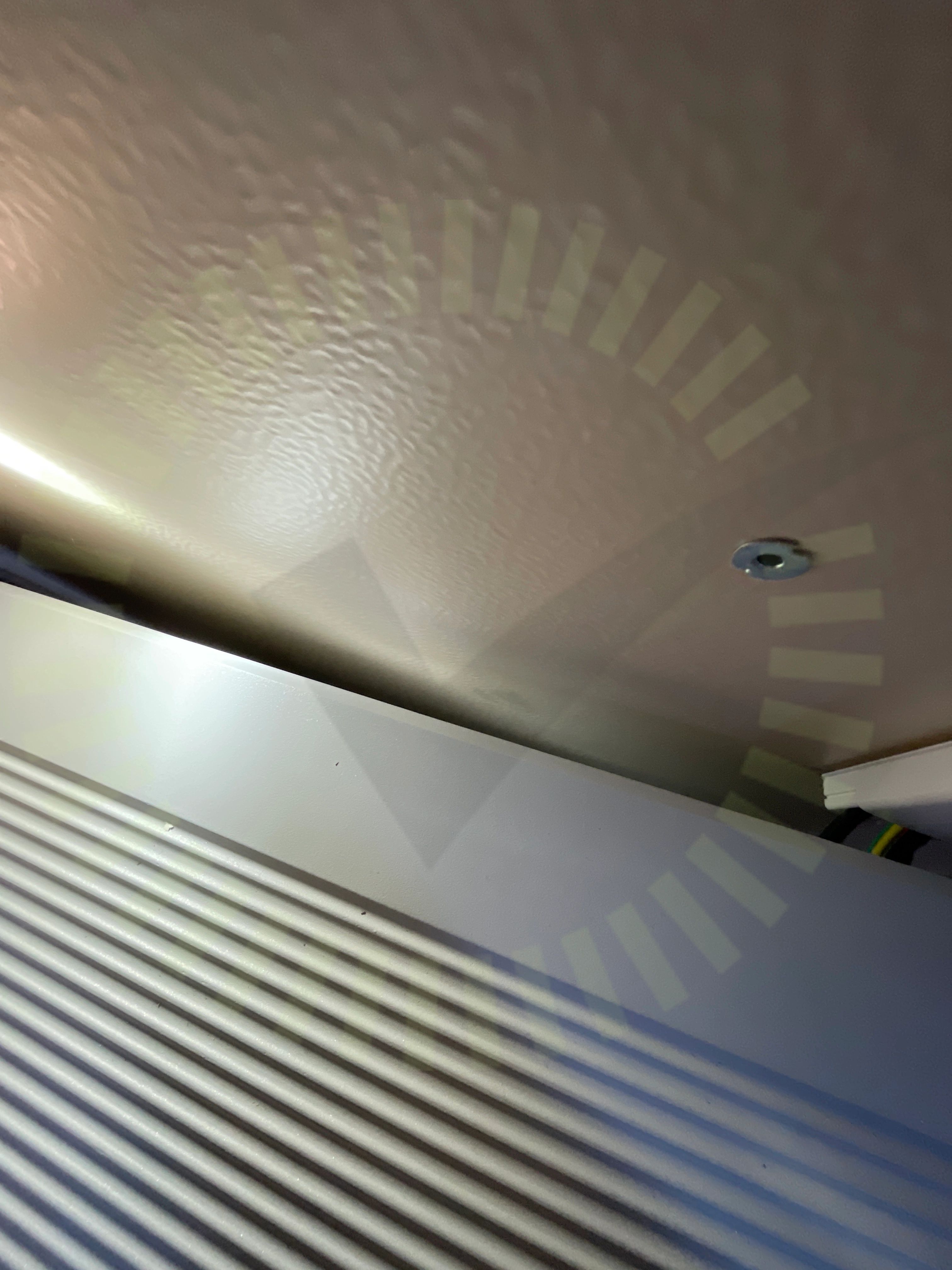

2.1 Fastsäkring av produkt
Inte godkändVägginfästning saknas.
SBR064-256-UEN-Ver19-202302, Sida 24

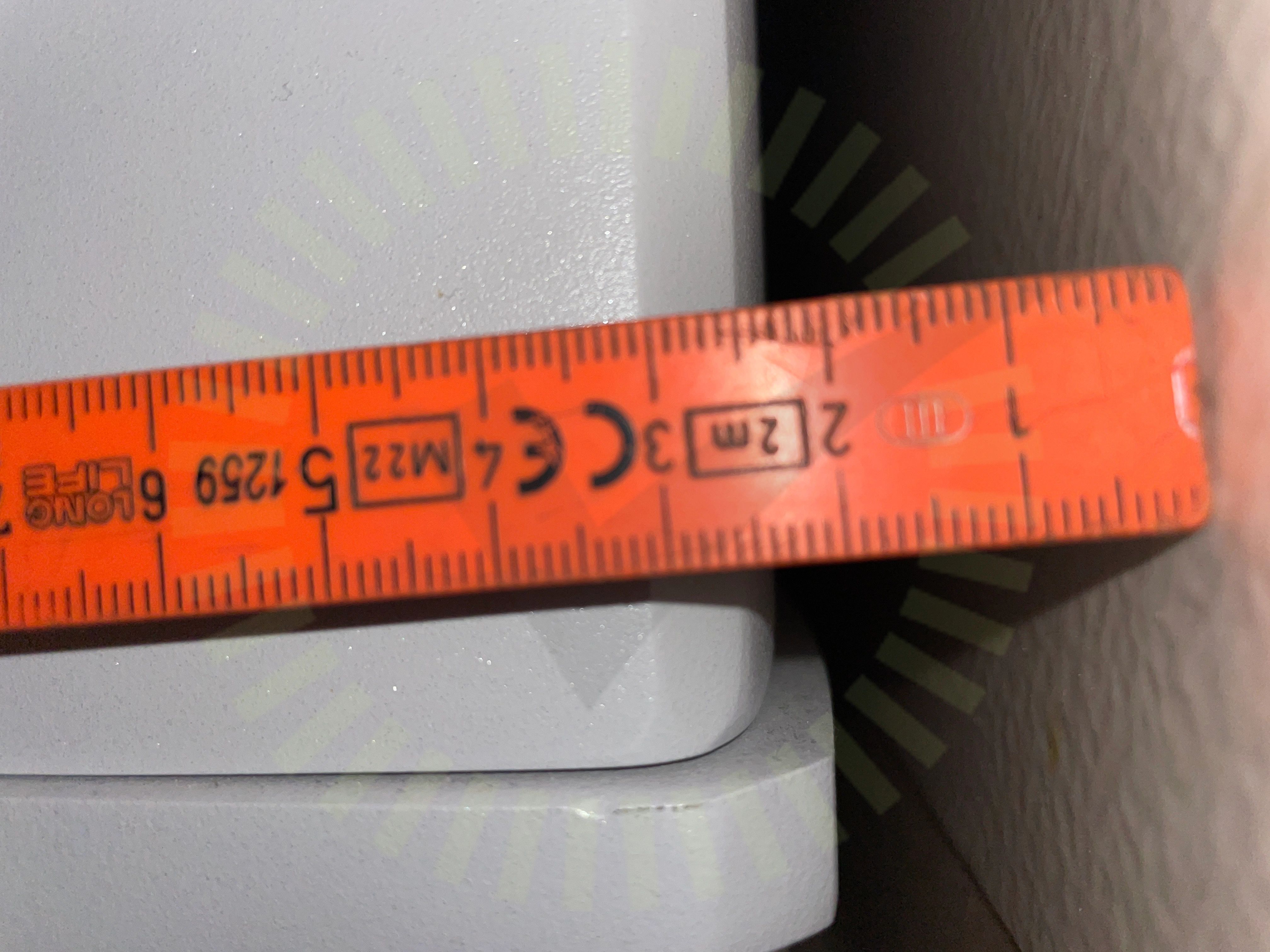

2.2 Närliggande objekt
Inte godkändBatteriet har inte rätt avstånd till omkringliggande material.
SBR064-256-UEN-Ver19-202302, Sida 15

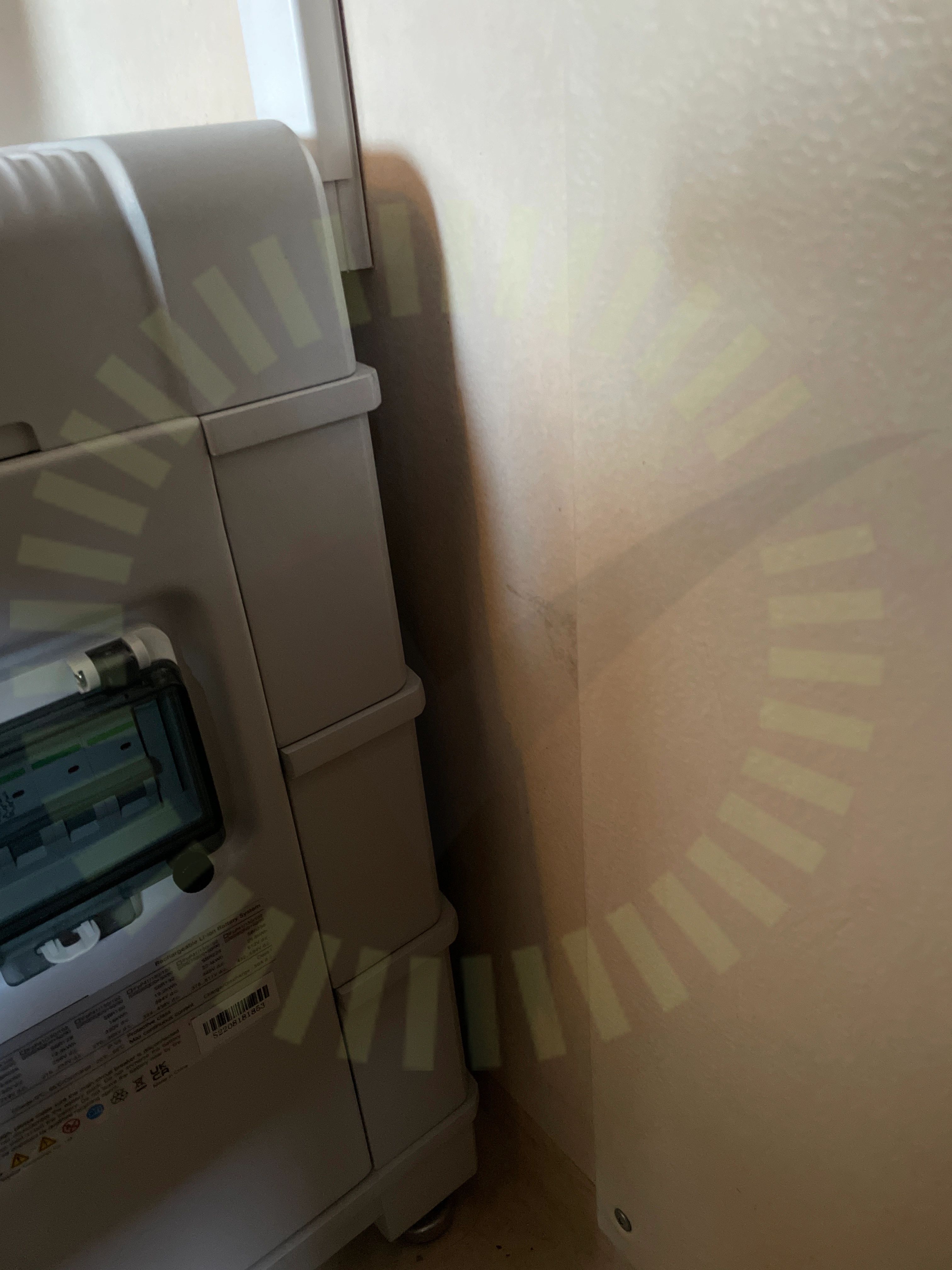

2.3 Rakt stående
Inte godkändBatteriet står inte rakt på underlaget.
SBR064-256-UEN-Ver19-202302, Sida 21
Godkända kontrollpunkter
11/15Batteri PEBatterimodulLock och sidoskyddSammansättning av komponenterSignalkabel batteriSkadorSmart mätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd
Ej tillgängligt vid besiktning
1/15DC anslutning
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Tak 1, CC90- UNUM Betongpannor
Anmärkningar
3/23

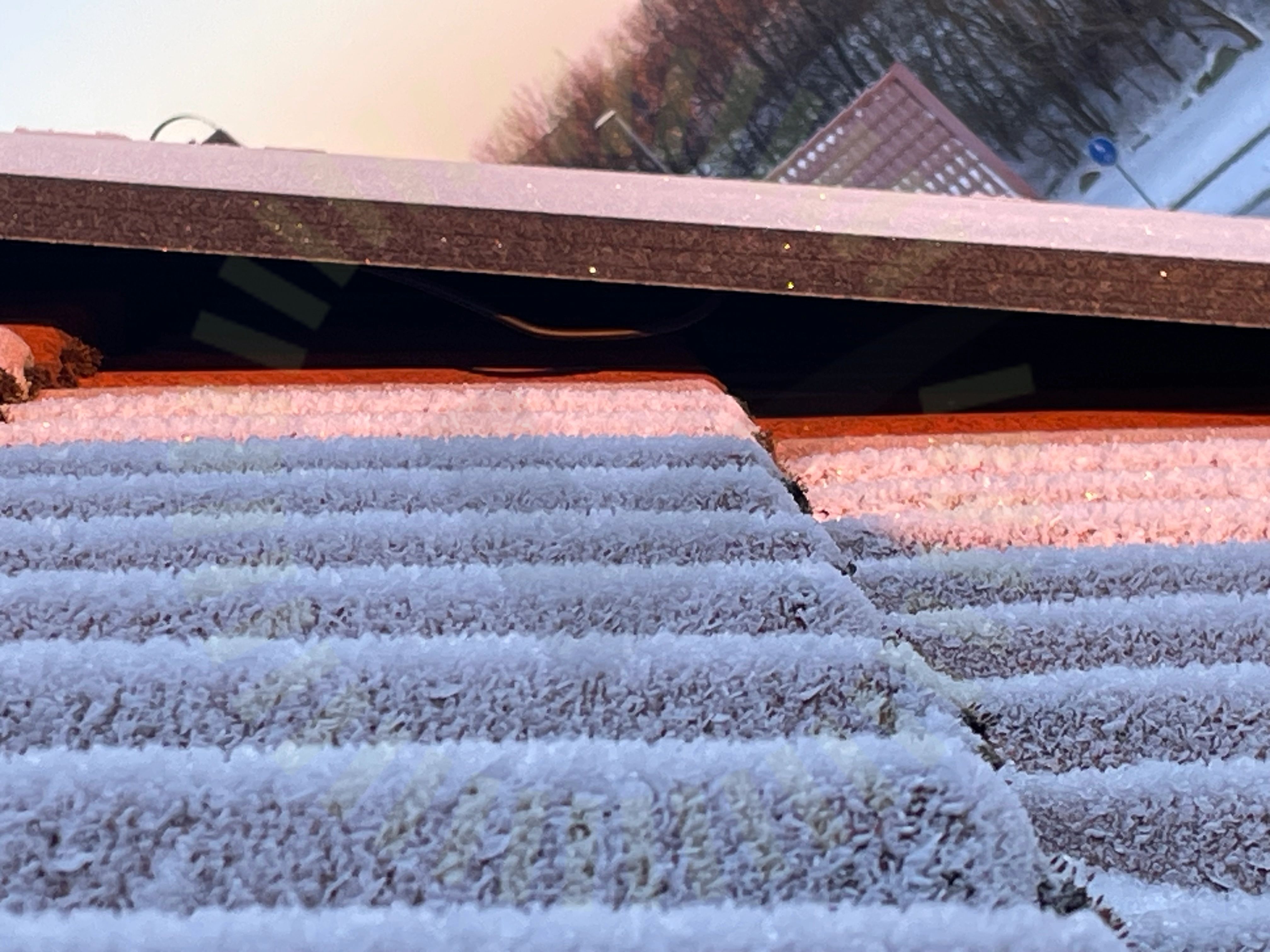

4.1 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd vid fåtal ställen.
SS 436 40 00 (712.522.101)

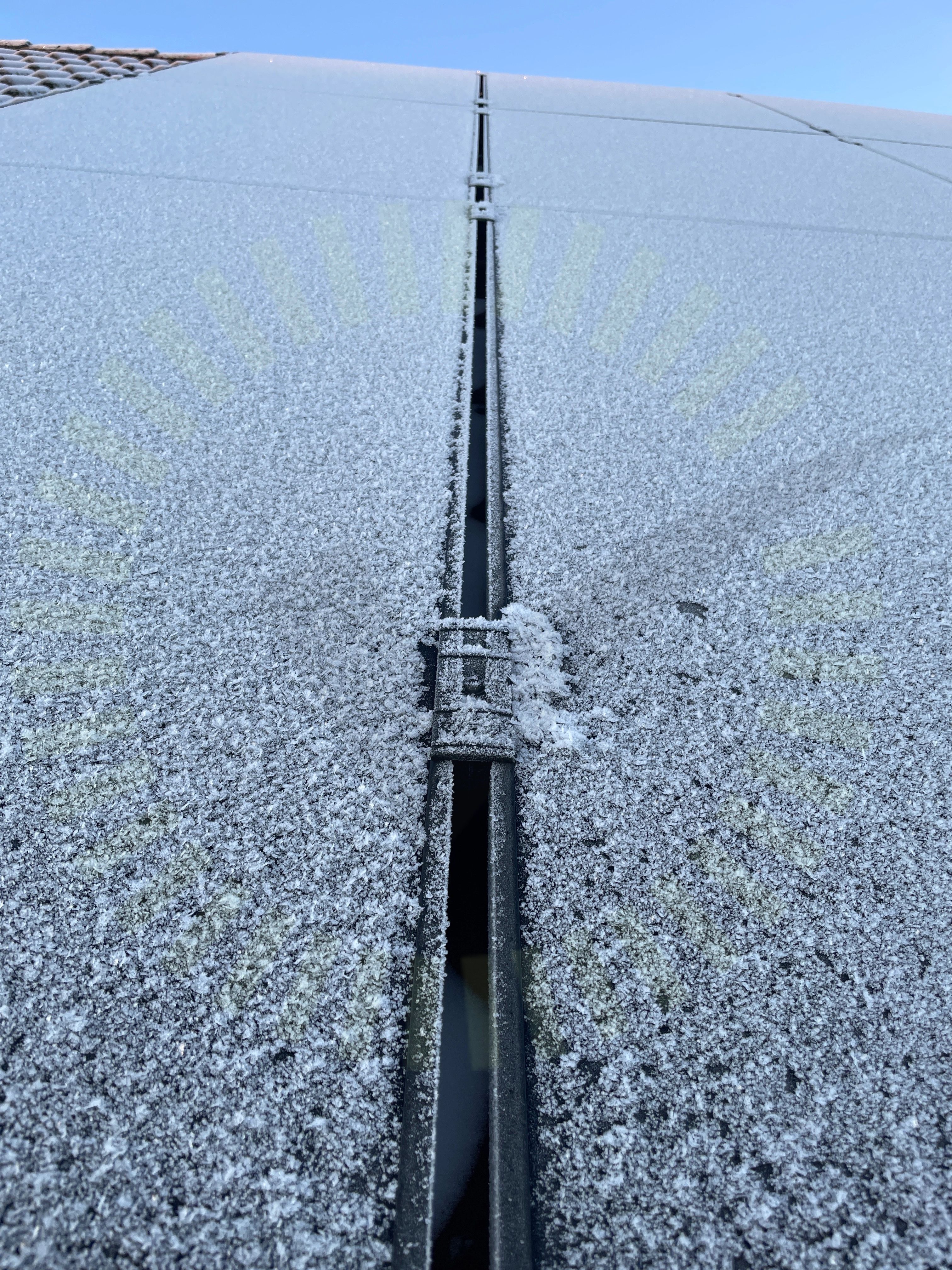

4.2 Klämmans orientering
Inte godkändKlämmor är generellt felvända.
MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 6

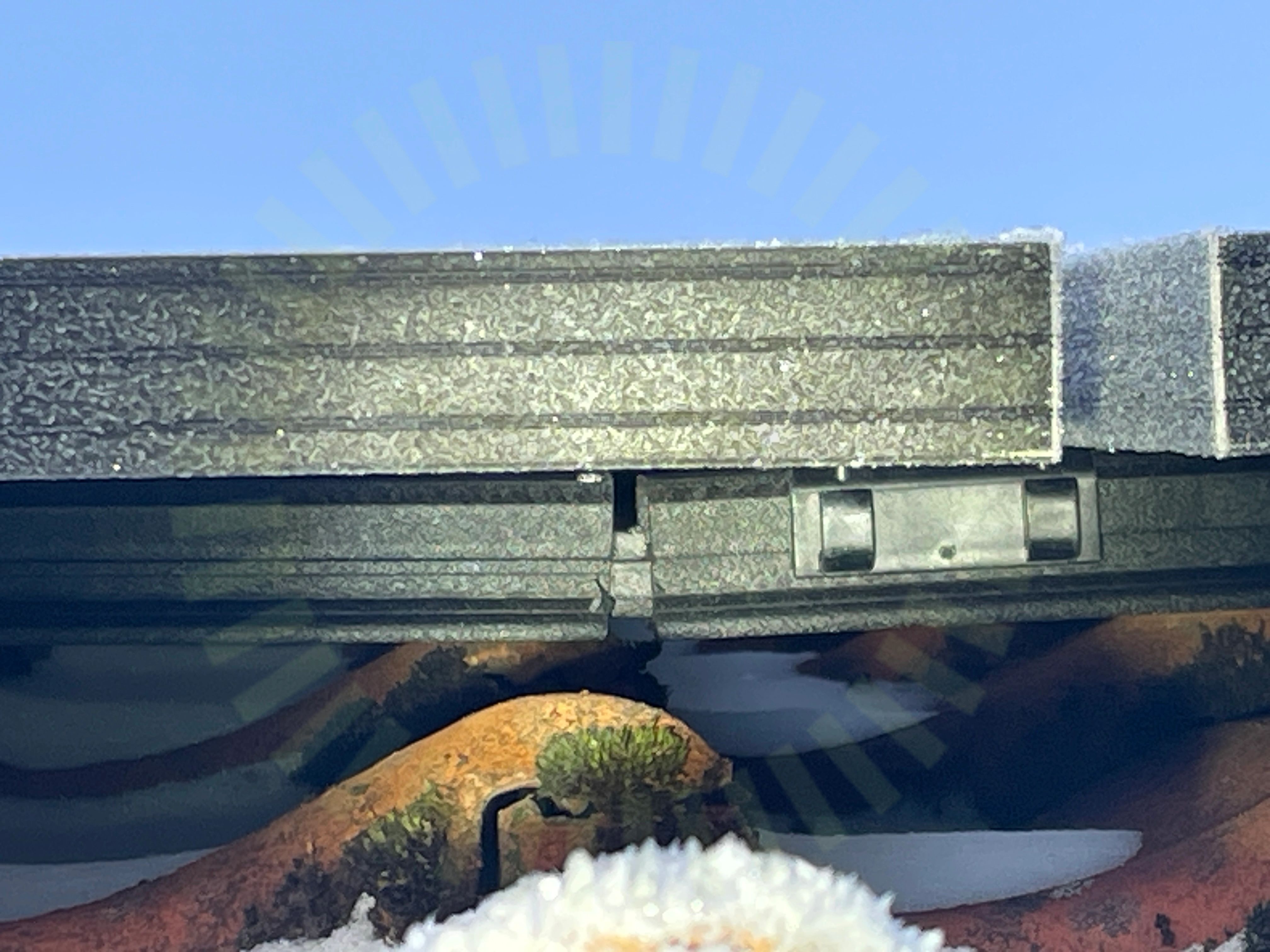

4.3 Skenskarvar
Inte godkändSammankopplingen mellan skenorna är inte korrekt installerad.
MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 4-5
Godkända kontrollpunkter
18/23DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaMittklämmor skruvSkada på klämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas infästning skruvadeSkenornas överhängSäkerhetsavståndTakkrokarnas CCTakkrokarnas CC skenstartTakkrokstyperVäderbeständigt materialÄndklämmor
Ej tillgängligt vid besiktning
2/23LäktinfästningTakgenomföring
Tak 1, Luxor: EcoLine M108
Godkända kontrollpunkter
17/17Böjradie kablageDragavlastadeDräneringshålFästens placeringFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKontaktdonKopplingslåda böjradieMellanrumPunktbelastningSkadaSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
2/407.1 DC Max Ström
RekommendationSträngens maximala ström överstiger växelriktarens specifikationer vilket leder till något förlorad produktion. Växelriktarens mppt 12.5A, panel 420w 13.86A
SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 142-147

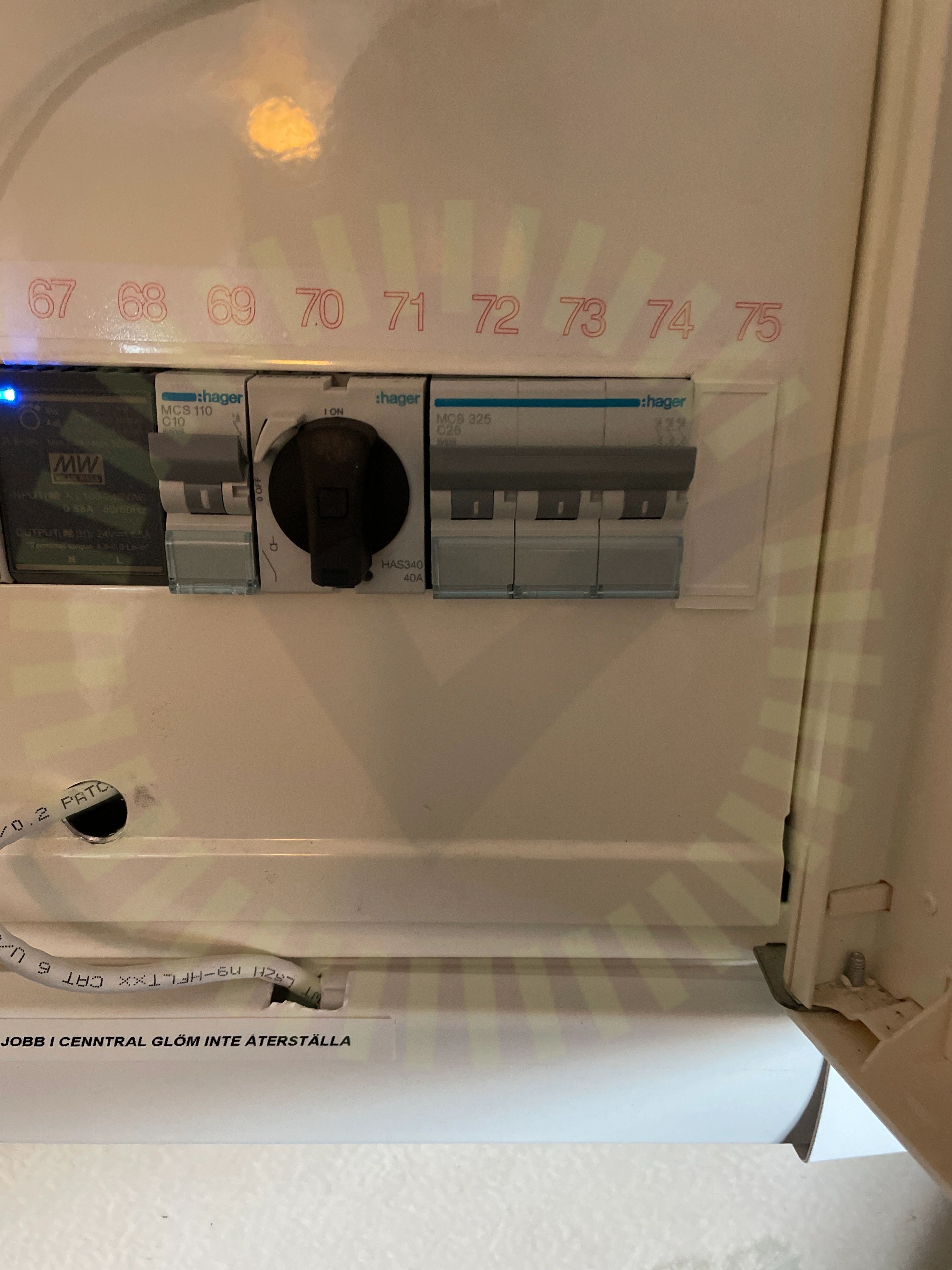

7.2 Identifiering
Inte godkändMärkning saknas för växelriktarens säkringar. Det är inte tydligt vad säkringen är till.
SS 436 40 00 (514.1)
Godkända kontrollpunkter
38/40AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInfästningJordfelsbrytareJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMatning till smartmätareMekanisk påverkanPlaceringSignalkabel till växelriktarenSkadat kablageSkador signalkablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
