Besiktningsrapport

9.2
x

Installation genom

Täta tak Energi

Datum

8 februari 2024

Ort

Höör, Skåne län
Kontaktdon
AC kablage förläggning
Skarp kant
94% godkända6% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10-54HBB/-V
MontagesystemESDEC Lutande Panntak
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
TillbehörUndercentral
Täta tak Energi

Installerad av Täta tak Energi som har ett medelhögt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Tak 1, DMEGC: DM(XXX)M10-54HBB/-V

Anmärkningar

1/17
Kontaktdon

2.1 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

Godkända kontrollpunkter

14/17
DräneringshålFästens placeringFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmans överlappningKlämmornas storlekKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkuggaSpänningar i ramStress på kontakterSträngförläggning

Ej tillgängligt vid besiktning

2/17
PunktbelastningSkador på panel

Tak 1, ESDEC Lutande Panntak

Anmärkningar

2/24
Kabeldragning mellan takytor

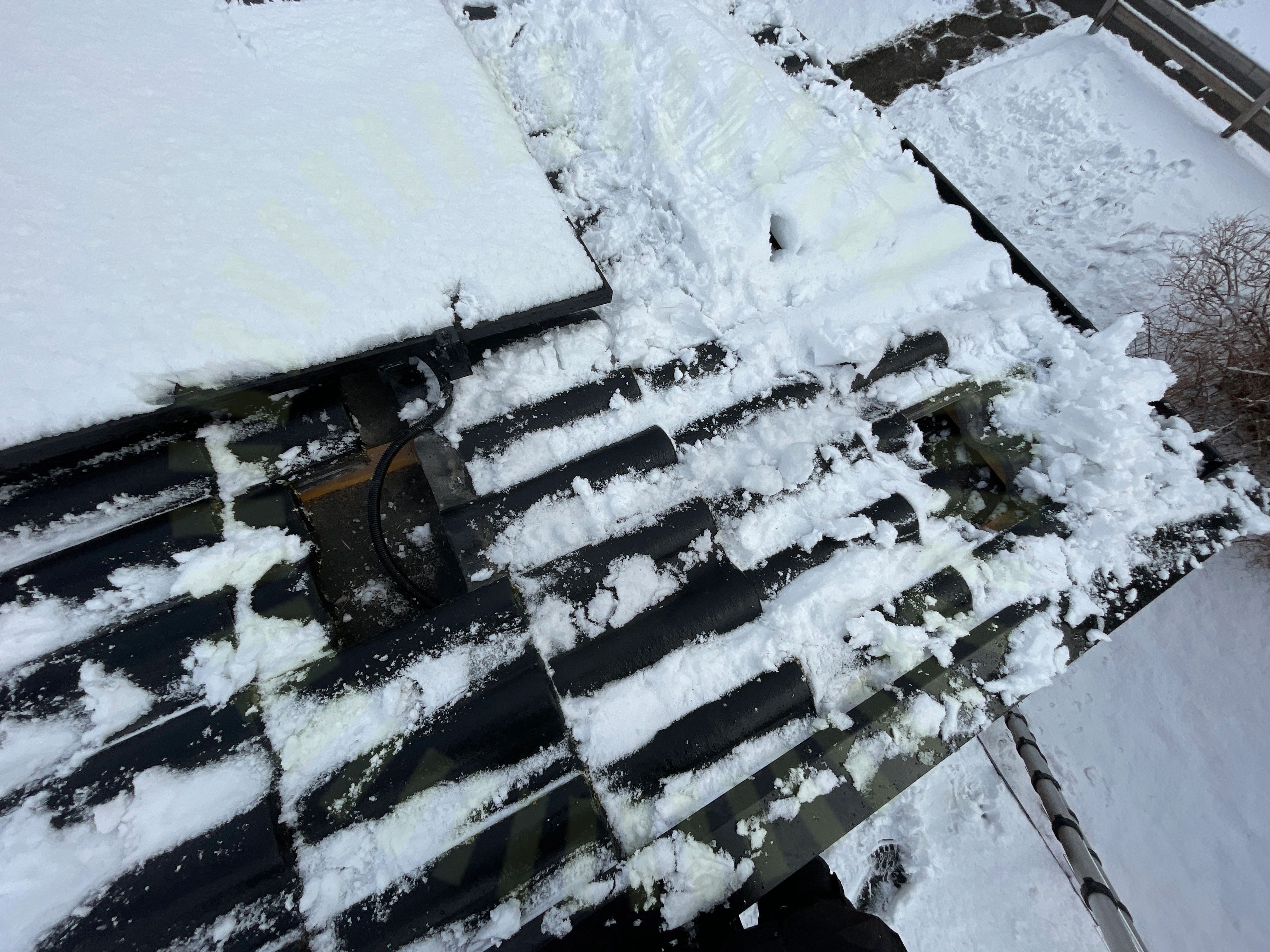

3.1 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är inte lämpligt fastsäkrad.

SS 436 40 00 (712.522.101)
Skenornas infästning

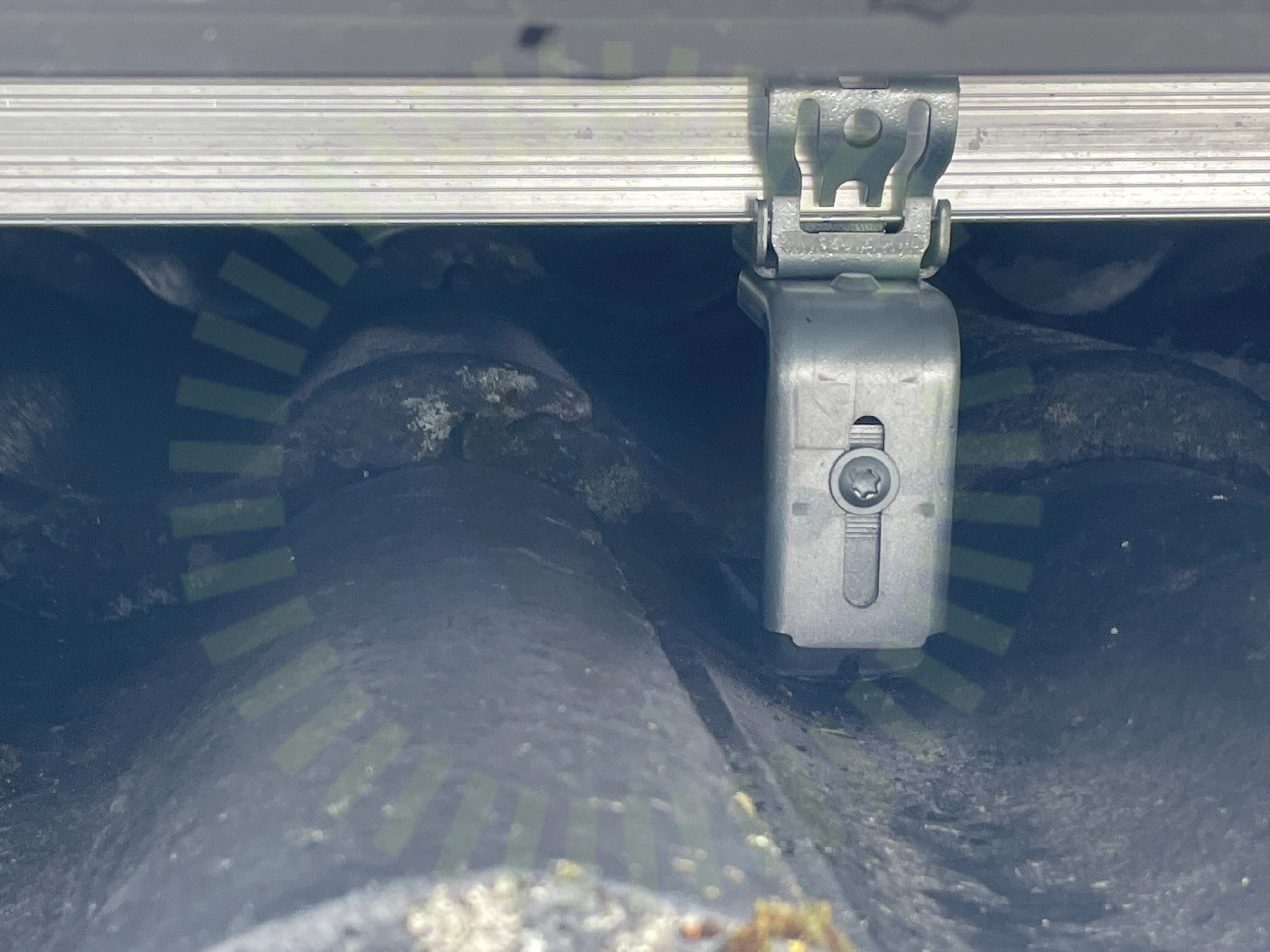

3.2 Skenornas infästning

Inte godkänd

Gafflar trycker inte mot skenans botten, flyter en bit ovanför.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18

Godkända kontrollpunkter

22/24
DC kabel förläggningDräneringskanalFrämmande materialFöremål mellan skena och panelramKabeluppfästningKlämmans placering i skenaLäktinfästningMittklämmorPanelstorlekSkadorSkenans utstick för klämmaSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakgenomföringTakkrokarnas CCTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt material

Undercentral

Godkända kontrollpunkter

5/5
FemledarsystemInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

1/4
Varning för backspänning

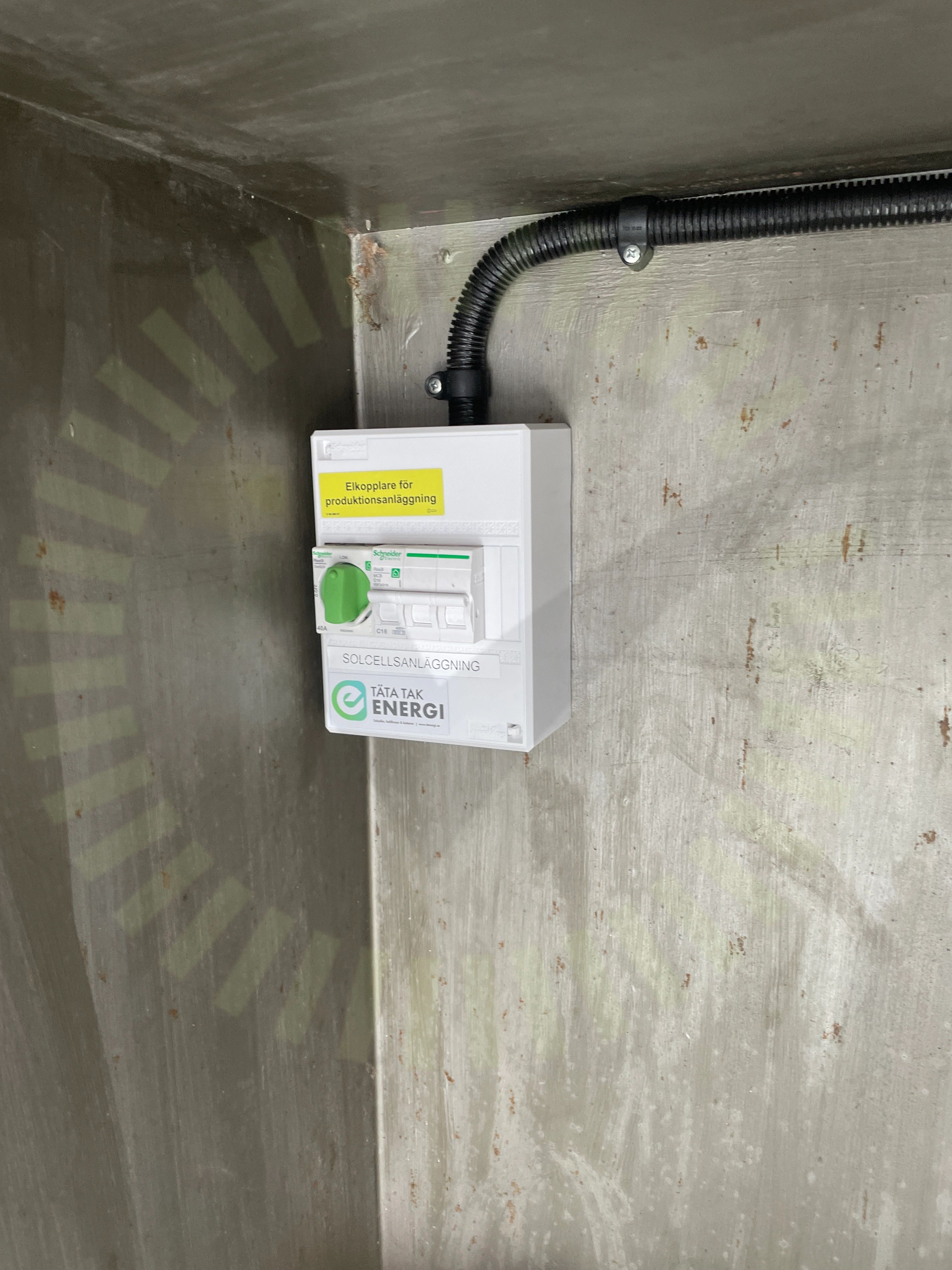

5.1 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.

SEK 457, Sida 42

Godkända kontrollpunkter

3/4
Informering av solcellerMissvisande varselmärkningVarning för likspänning

Växelriktare

Anmärkningar

2/36
AC kablage förläggning

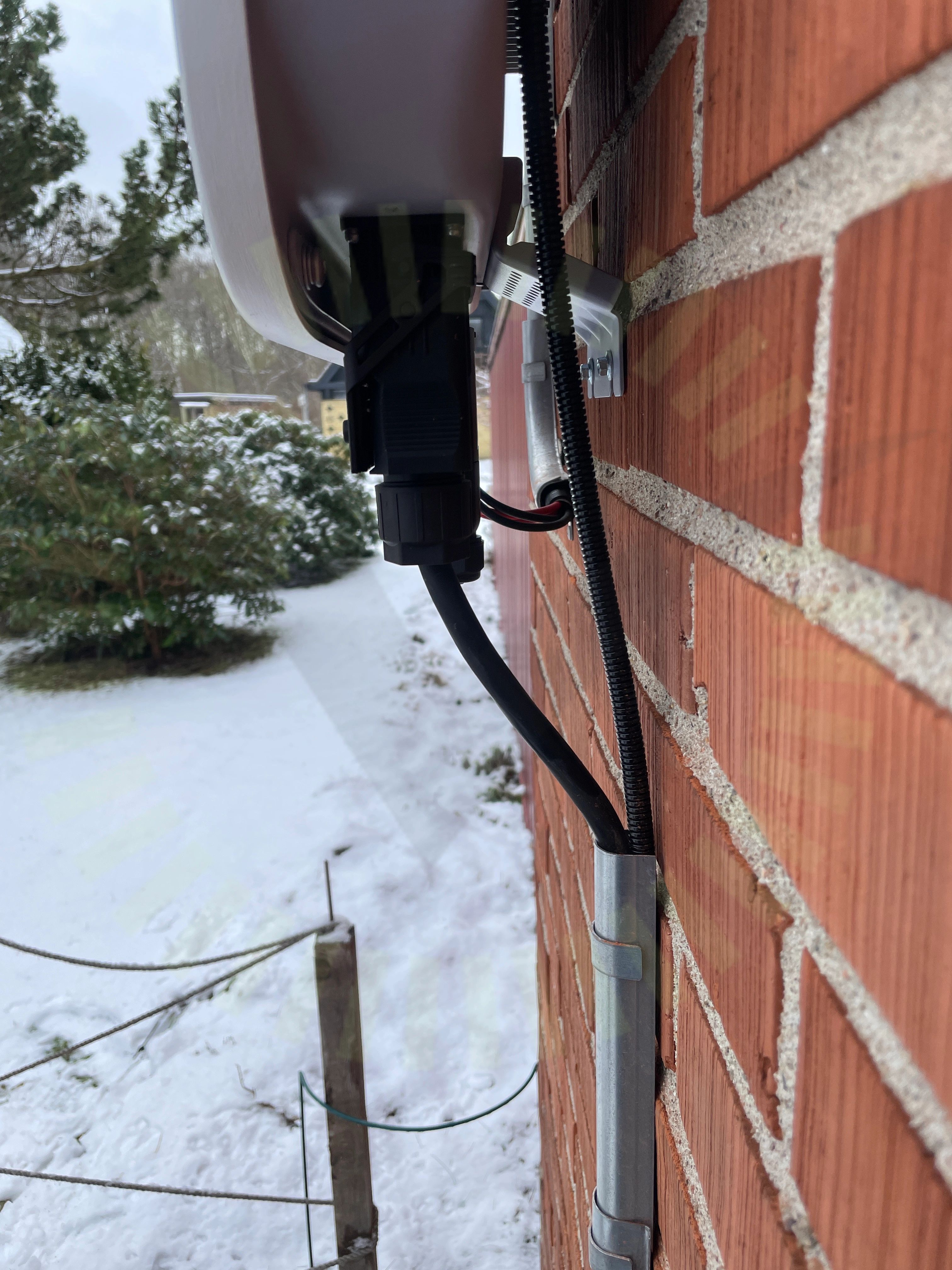

6.1 AC kablage förläggning

Inte godkänd

Kablage drar in mot väggen och påfrestar växelriktarens anslutning.

Skarp kant

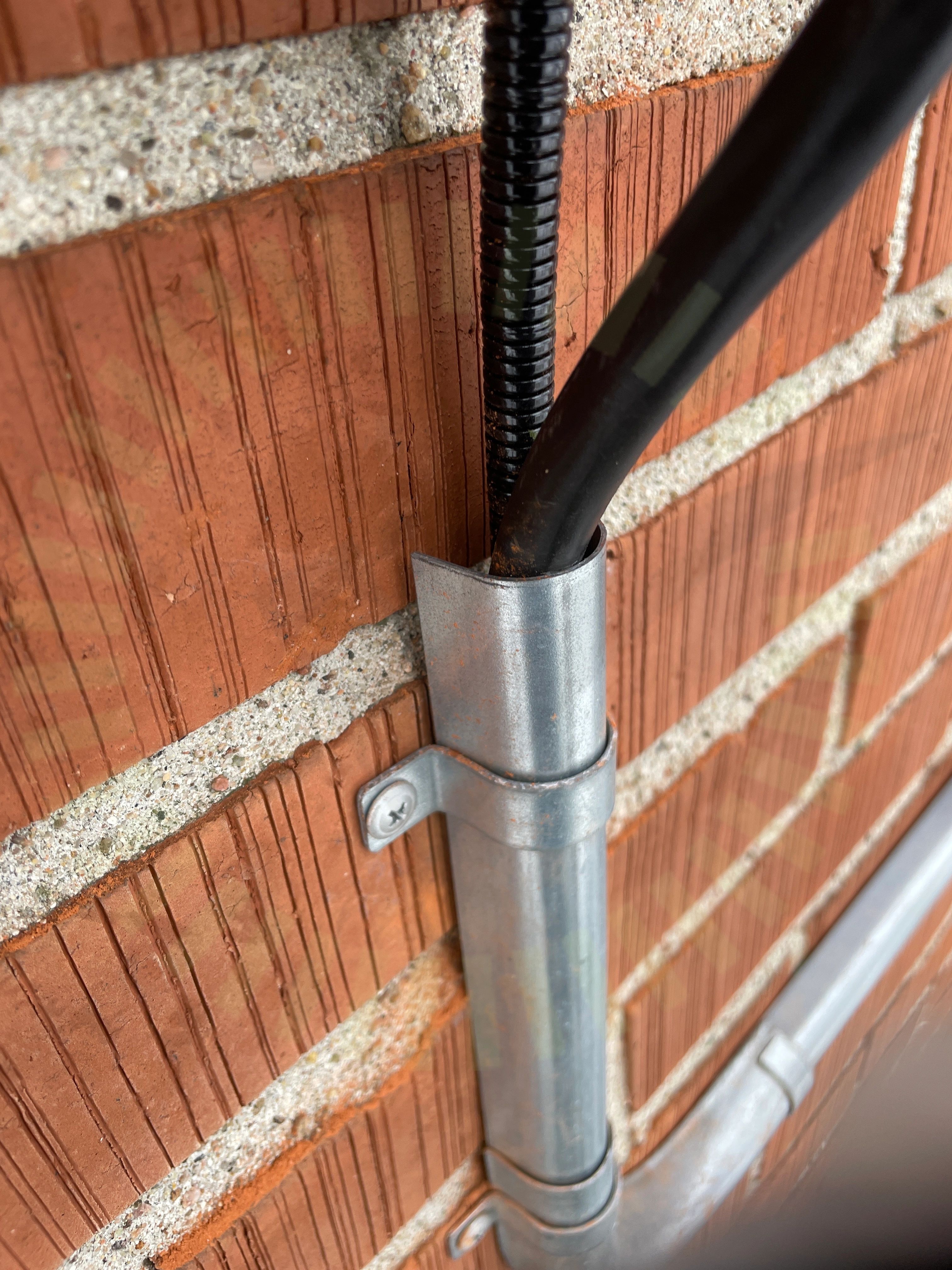

6.2 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant.

Godkända kontrollpunkter

34/36
AC anslutning växelriktareAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVentilationVäderbeständigt materialVäxelriktarens IP klassning
