Besiktningsrapport
9.8
Installation genom
Malmö Energi
Datum
9 maj 2023
Ort
Oxie, Skåne län
Föremål mot bakstycke
Kontakter
98% godkända
2% ej godkända
Om installationen
Paneler
DMEGC: DM(XXX)M10-54HBB/-V
Montagesystem
ESDEC Lutande Panntak
Växelriktare
Huawei: SUN2000 (20KTL-40KTL)-M3
Tillbehör
Säkerhetsbrytare AC
Tillbehör
Elmaterial: Kapsling
Installerad av Malmö Energi som har ett högt snittbetyg på 9.9 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema
Tak 1, DMEGC: DM(XXX)M10-54HBB/-V
Anmärkningar
2/14

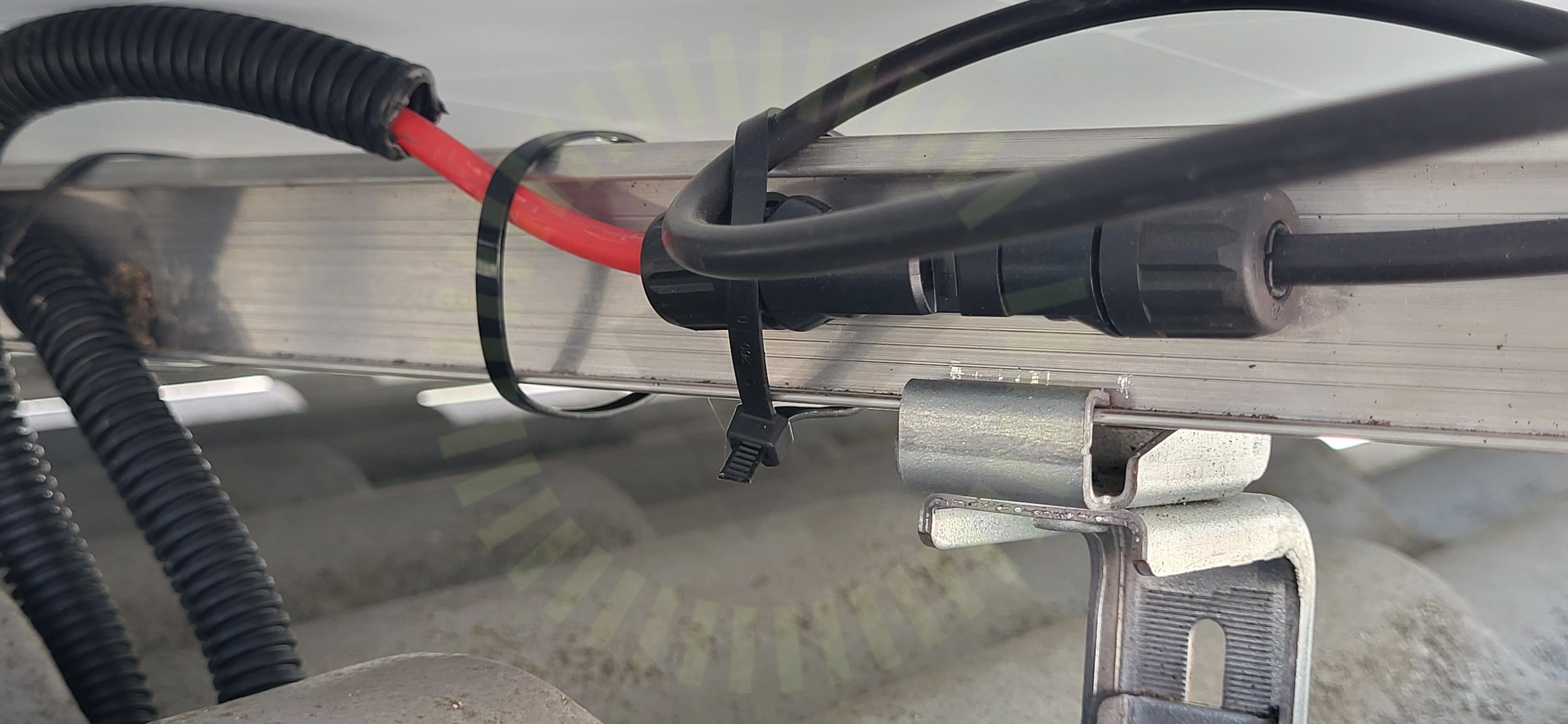

2.1 Kontakter
Inte godkänd
Buntband är fäst över kontakterna.
MA711 (se_en) Monteringsanvisningar, Sida 4
2.2 Föremål mot bakstycke
Inte godkänd
Föremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt. Kontakter ligger emot baksidan av panelerna.
DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 4
Godkända kontrollpunkter
11/14
Dräneringshål
Fästens placering
Förbindelse av kontakter
Klämmans överlappning
Kopplingslåda
Panelkablagets böjradie
Panelramar separerade
Punktbelastning
Skugga
Spänningar i ram
Stress på kontakter
Ej tillgängligt vid besiktning
1/14
Strängförläggning
Tak 1, ESDEC Lutande Panntak
Godkända kontrollpunkter
25/25
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Kabeluppfästning
Klämmans dräneringskanal
Klämmans placering i skena
Läktinfästning
Mittklämmor
Panelramens höjd
Panelstorlek
Skador
Skenans utstick för klämma
Skenornas infästning
Skenornas överhäng
Skenskarvar
Snö- och Vindlastberäkning
Säkerhetsavstånd
Takets lutning
Takkrokarnas CC
Takkrokens höjdjustering
Underbyggnad
Underliggande takpanna
Väderbeständigt material
Ändklämmor
Varselmärkning
Godkända kontrollpunkter
5/5
Informering av solceller
Missvisande varselmärkning
Tillförlitligt fäst
Varning för backspänning
Varning för likspänning
Växelriktare
Godkända kontrollpunkter
33/33
AC Anslutning Växelriktare
AC Böjradie
AC Kablage förläggning
AC kablage skarp kant
Avstånd närliggande objekt
Avstånd till hav
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter anslutning
DC Kontakter stress
DC Max Spänning
DC Max Ström
DC Min Spänning
Fastsäkring av produkt
Genomföringar
Huvudsäkring
Infästning
Jordning av chassi
Kabeldimensionering
Kontakter
Ledare Fastspända
Likspänningskomponenter
Märkning
Placering
Skadat kablage
Strängdesign
Säkringsdimension
Säkringsdimension
Uppskalad ledare
Ventilation
Väderbeständigt material
