Besiktningsrapport

9.0
x

Installation genom

Sesol

Datum

4 april 2023

Ort

Solna, Stockholms län
Skenornas överhäng
AC Genomföringar
Placering
92% godkända8% ej godkända

Om installationen

PanelerLongi: LR4-72HIH 425-455M
MontagesystemWeland Stål: Falsfäste
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
Tillbehör Bilddokumentation AC
TillbehörSäkerhetsbrytare AC
TillbehörSmartmätare: CHINT DTSU666
Sesol

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätning av DC strängar saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)

Godkända kontrollpunkter

2/3
AvtalSträngschema

Batteri

Godkända kontrollpunkter

14/14
AvståndAvstånd till växelriktareBatteri PEFastsäkring av produktInfästningInternet KabelKontakterRakt ståendeSkadorSmart Power SensorTemperaturUtrymmeVäderskydd

Säkerhetsbrytare AC

Anmärkningar

1/6

3.1 Förskruvningar

Inte godkänd

Två kablar går in i en förskruvning avsedd för en kabel.

SS 436 40 00 (522.6.4)

Godkända kontrollpunkter

5/6
BöjradieEgenskaperInfästningPlaceringRakt monterad

Tak 1, Longi: LR4-72HIH 425-455M

Godkända kontrollpunkter

17/17
Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKontakterKopplingslådaMellanrumPanelkablagets böjradiePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggningÖverlappning

Tak 1, Weland Stål: Falsfäste

Anmärkningar

3/19
Skenornas överhäng

5.1 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt.

Tillverkarens anvisningar

5.2 Falsfästenas CC

Inte godkänd

Fullständigt underlag saknas.

MA5101 Sid 1 (1) | Version 4 - 221219

5.3 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkningen är inte fullständig. Enbart 4 sidor.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

16/19
DC kabel förläggningFrämmande materialKlämmor rätt förläggningMittklämma skruvMittklämmorSkenornas infästningFalsinfästningKabeluppfästningPlaceringShimsSkadorSkenskarvarUnderbyggnadVäderbeständigt materialÄndklämmor skena Ändklämmor skruv

Varselmärkning

Anmärkningar

1/4

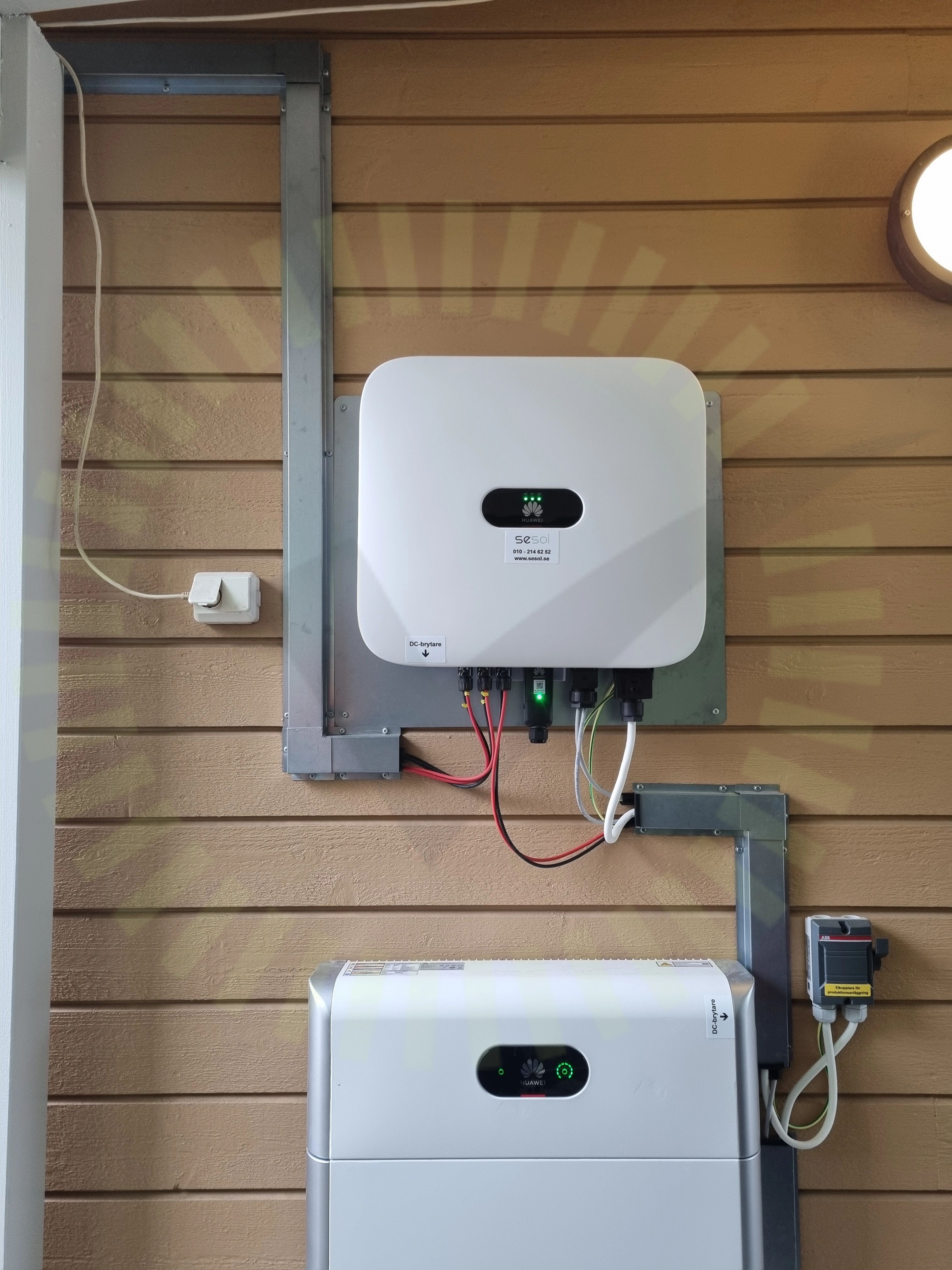

Varning för likspänning

6.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

3/4
Informering av solcellerTillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

2/31
AC Genomföringar

7.1 AC Genomföringar

Inte godkänd

Genomföring inte tätad.

SS 436 40 00 (527.2.1)

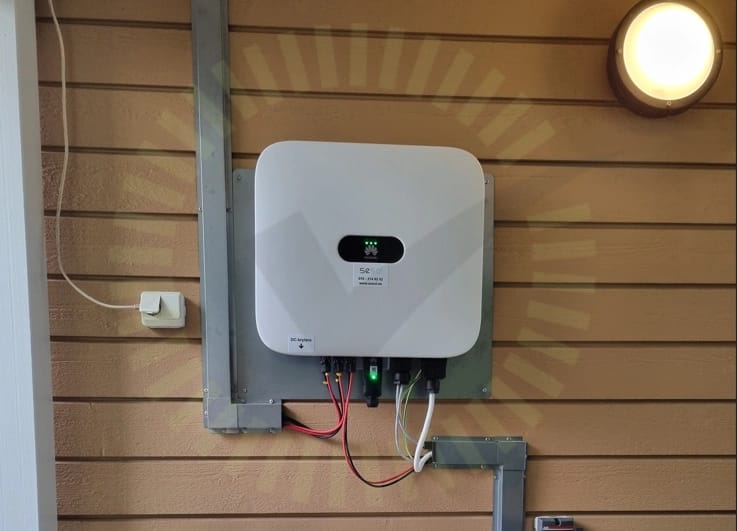

Placering

7.2 Placering

Inte godkänd

Växelriktaren är placerad snett på vägg.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 28

Godkända kontrollpunkter

29/31
AC anslutning växelriktareAC BöjradieAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvstånd närliggande objektAvstånd till havBakomliggande materialDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktHuvudsäkringInfästningJordning av chassiKontakterLedare FastspändaMärkningSmartmätareSäkringsdimensionVentilation
