5.1 Föremål mot bakstycke
Inte godkändFöremål trycker mot panelens undersida.
Installation Manual for LONGi Solar PV Modules V19, Sida 11
Besiktningsrapport
8.4
Installation genom
Effecta Energy Solutions AB
Datum
18 juni 2025
Ort
Åsa, Hallands län
90% godkända10% ej godkända
Om installationen
PanelerLongi: LR7-54HTB
MontagesystemWeland Stål: Råspont
BatteriSigeEnergy: SigenStor EC 5.0-25.0 TP
TillbehörEastron: Sigen Sensor TP-CT120-DH
TillbehörSäkerhetsbrytare AC
Installerad av Effecta Energy Solutions AB som har ett lågt snittbetyg på 7.5 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Batteri
Godkända kontrollpunkter
5/5KåporPlacering bärighetSammansättning av komponenterSkadorTillgång till batteriet
Smartmätare
Godkända kontrollpunkter
5/6Anslutning av CT klämmorFastsäkring av produktMatning till smartmätareSignalkabel till växelriktarenSkador signalkablage
Ej tillgängligt vid besiktning
1/6Placering av CT klämmor
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Tak 1, Longi: LR7-54HTB
Anmärkningar
3/16

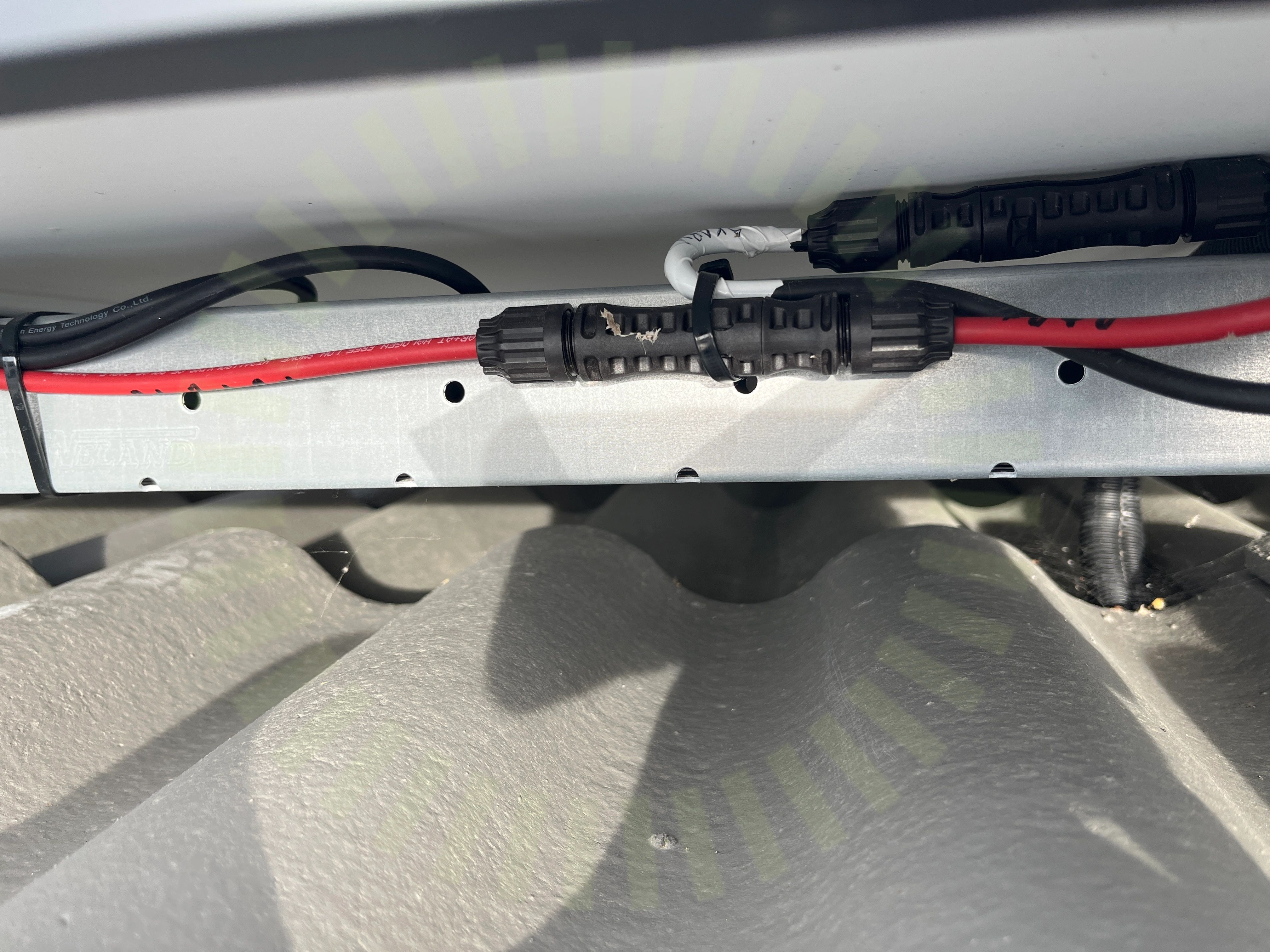

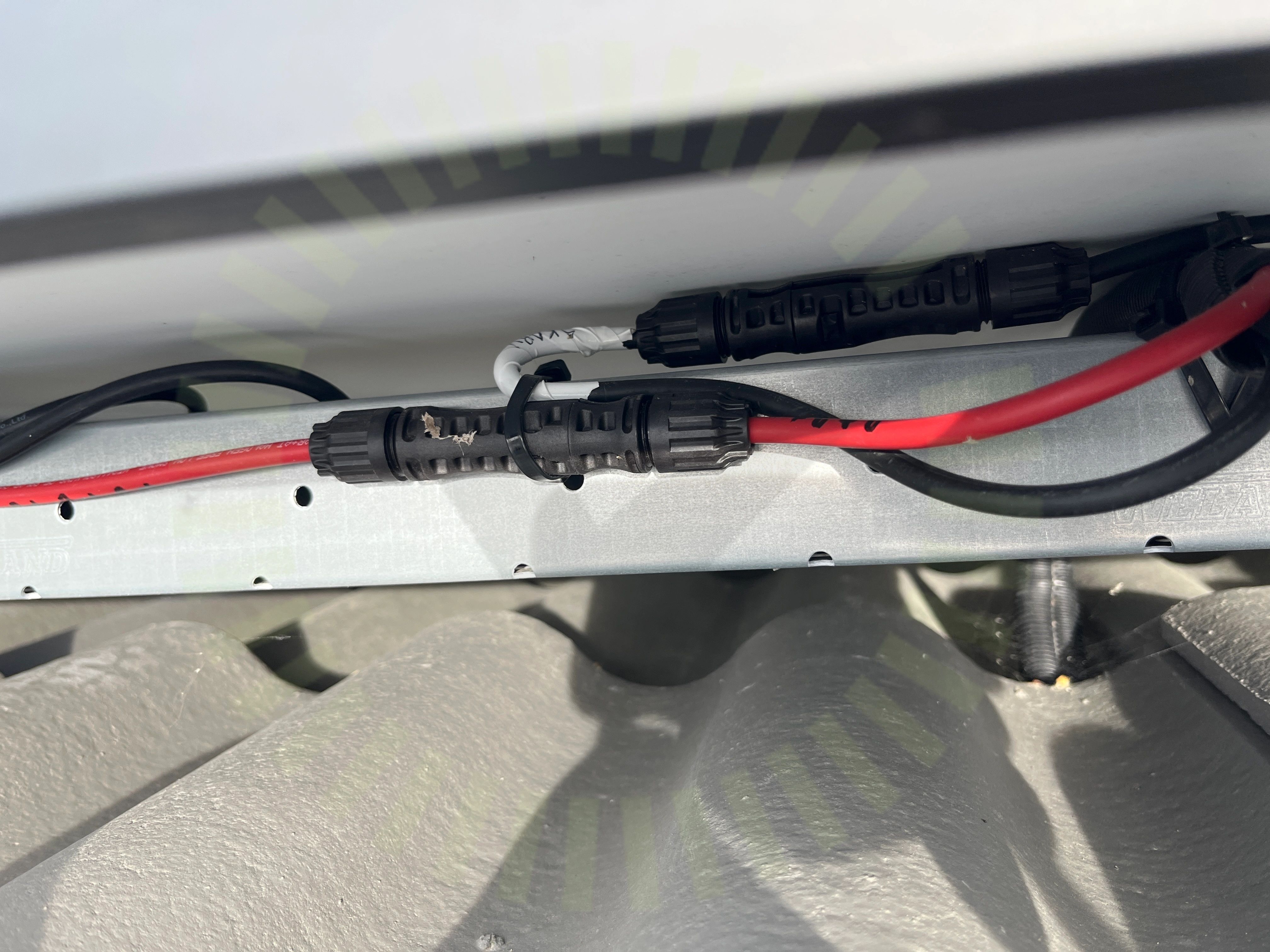

5.2 Kontaktdon
Inte godkändBuntband får inte placeras över kontaktdonens hölje.
Stäubli PV_MA711. Sida 4.

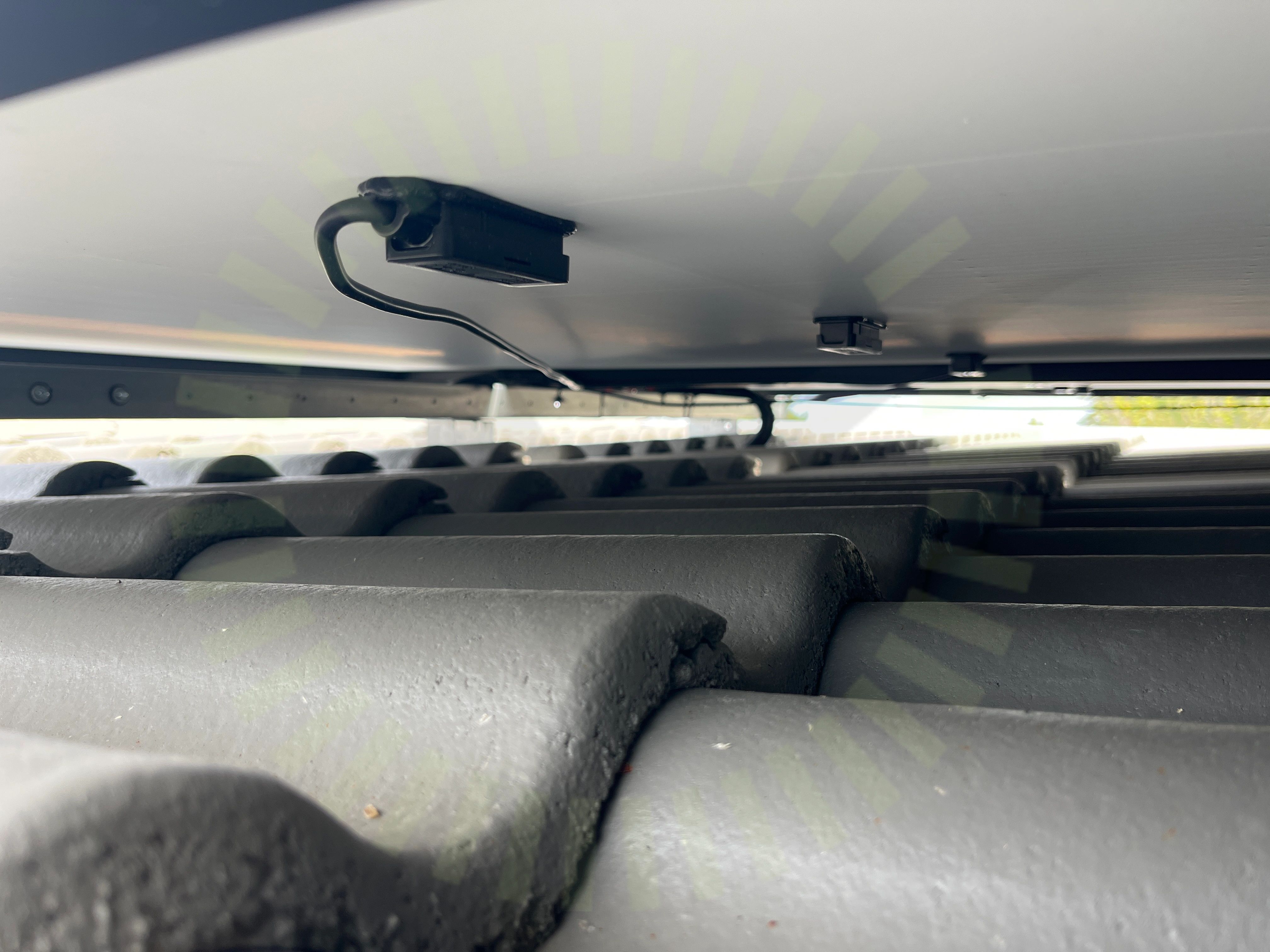

5.3 Kopplingslåda böjradie
Inte godkändBöjradien från kopplingslådan är för skarp.
SS 436 40 00 (522.8.3)
Godkända kontrollpunkter
12/16Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas överlappningPanelkablagets böjradiePanelramar separeradeSkador på panelSkuggningSpänningar i ramStress på kontakter
Ej tillgängligt vid besiktning
1/16Strängförläggning
Tak 1, Weland Stål: Råspont
Anmärkningar
5/23

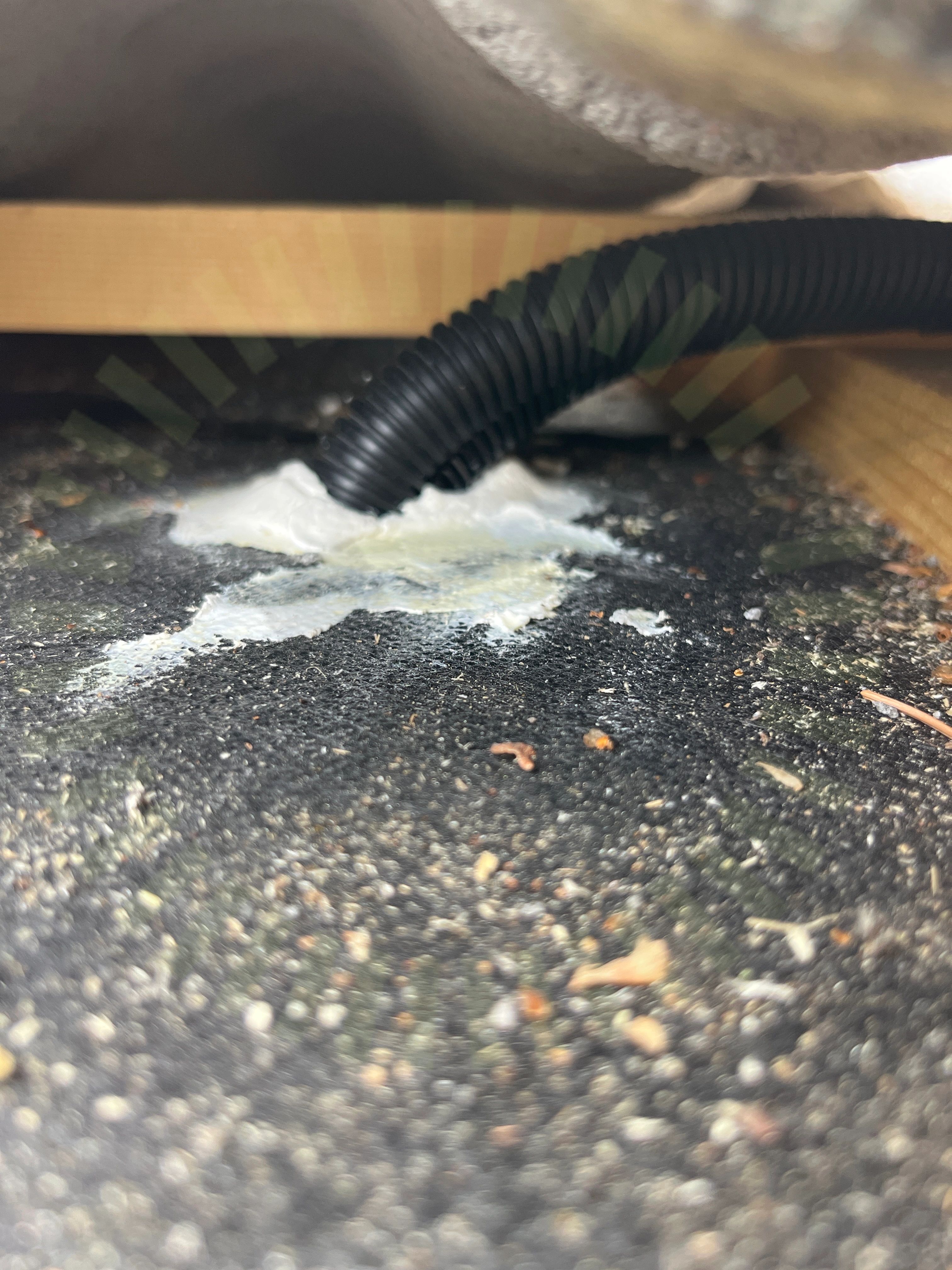

6.1 Takgenomföring
Inte godkändTakgenomföring är inte fackmässigt utförd.
6.2 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd.
SS 436 40 00 (712.522.101)
6.3 Skenors avstånd till varandra
Inte godkändAvståndet mellan skenorna är längre än det maximalt tillåtna enligt lastberäkningen.
Snö- och vindlastberäkning
6.4 Snö- och Vindlastberäkning
Inte godkändInmatade värden i lastberäkningen stämmer inte med verkligheten. Detta gäller det brutna taket där det står att det är samma lutning på hela taket.
Tillverkarens montageanvisningar

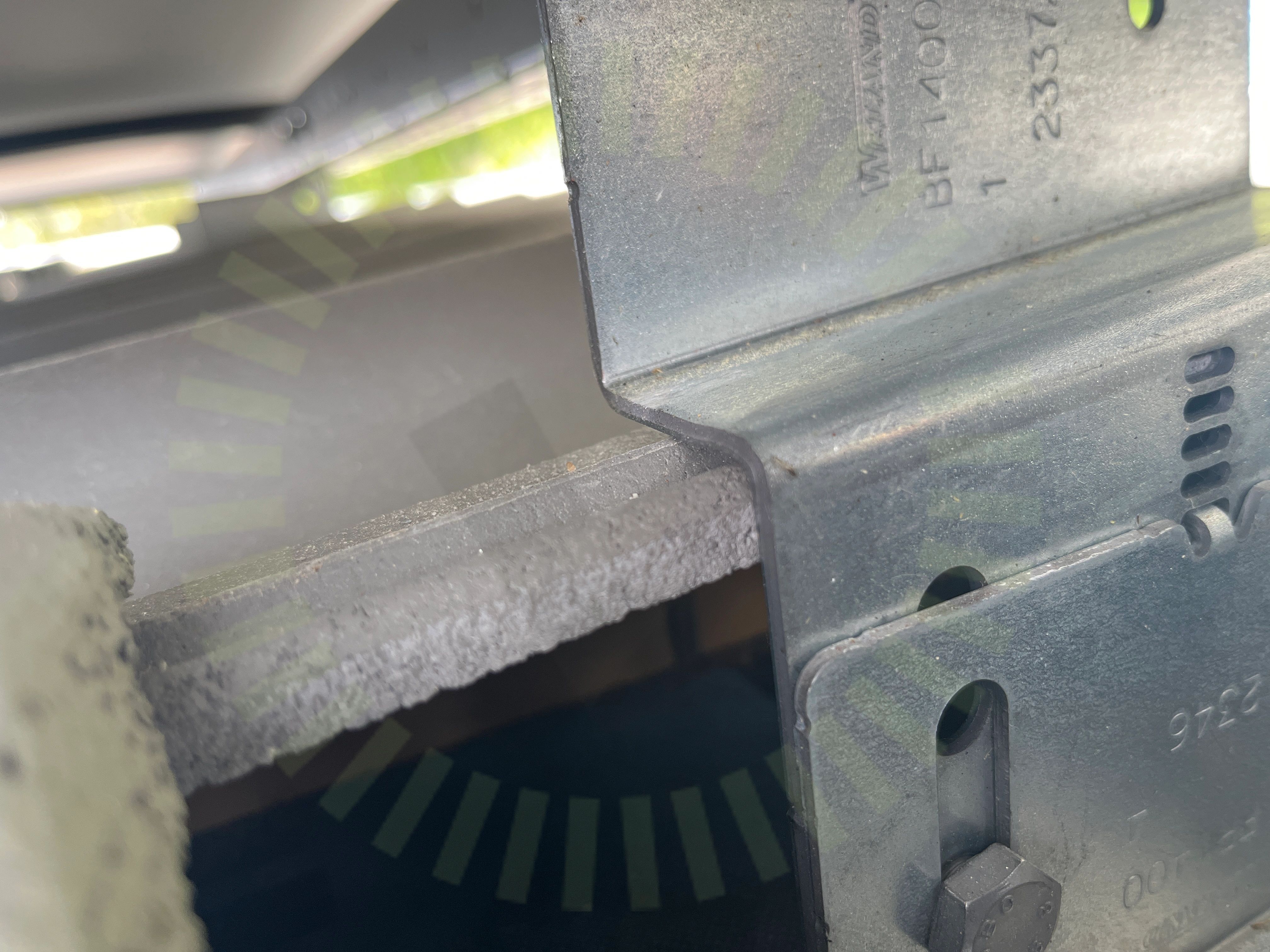

6.5 Underliggande takpanna
Inte godkändInfästningar ligger mot underliggande takpanna.
MA5102 Sid 1 (1) | Version 3 - 221101
Godkända kontrollpunkter
18/23DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorPlaceringPotentialutjämningsledareRåspontsinfästningKlämmor rätt förläggningMittklämmorSkadorSkenornas infästningSkenornas överhängSkenskarvarTakkrokarnas CCTvådelad TakkrokUnderbyggnadVäderbeständigt materialÄndklämmor skena
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
4/37
8.1 Avstånd närliggande objekt
ÖverenskommelseProdukten har för lite fritt utrymme i sidled.
SigenStor- Series Installation Guide_EN, Version: 05, Sida 10
8.2 Dubbel matning
Inte godkändHuvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.
SS 436 40 00 (312.2.1.2 / 512.1.2)
8.3 Fastsäkring av produkt
Inte godkändVäxelriktaren är inte fastsäkrad ordentligt, vägg och golvinfästning saknas.
SigenStor- Series Installation Guide_EN, Version: 05, Sida 12-14
8.4 Jordning av chassi
Inte godkändVäxelriktarens chassi är inte jordat.
SigenStor- Series Installation Guide_EN, Version: 05, Sida 24
Godkända kontrollpunkter
33/37AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningEnkelisolerade ledareFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMax total effektMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning
