Institutet för Solenergikvalitet

Besiktningsrapport

8.2
x

Installation genom

E.ON

Datum

25 januari 2023

Ort

Veberöd, Skåne län
Dragavlastade
Skenornas infästning
Skenornas skarvtak
83% godkända17% ej godkända

Om installationen

PanelerJAM54S31 MR
MontagesystemRenusol: VS+
VäxelriktareSunGrow: SG(5.0-20)RT
TillbehörSäkerhetsbrytare AC
E.ON

Installerad av E.ON som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6
BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad

Tak 1, JAM54S31 MR

Anmärkningar

2/10
Dragavlastade

2.1 Dragavlastade

Inte godkänd

Kablarna är ej dragavlastade.

SS 436 40 00 (522.8.3)

2.2 Fästens placering

Inte godkänd

Minimått 120mm maxmått 550mm.

Tillverkarens anvisningar

Godkända kontrollpunkter

8/10
DräneringshålFörbindelse av kontakterFöremål BakstyckeHöjdskillnadPanelramar separeradeSkadorSkuggaSträngförläggning

Tak 1, Renusol: VS+

Anmärkningar

3/19
Kabeluppfästning

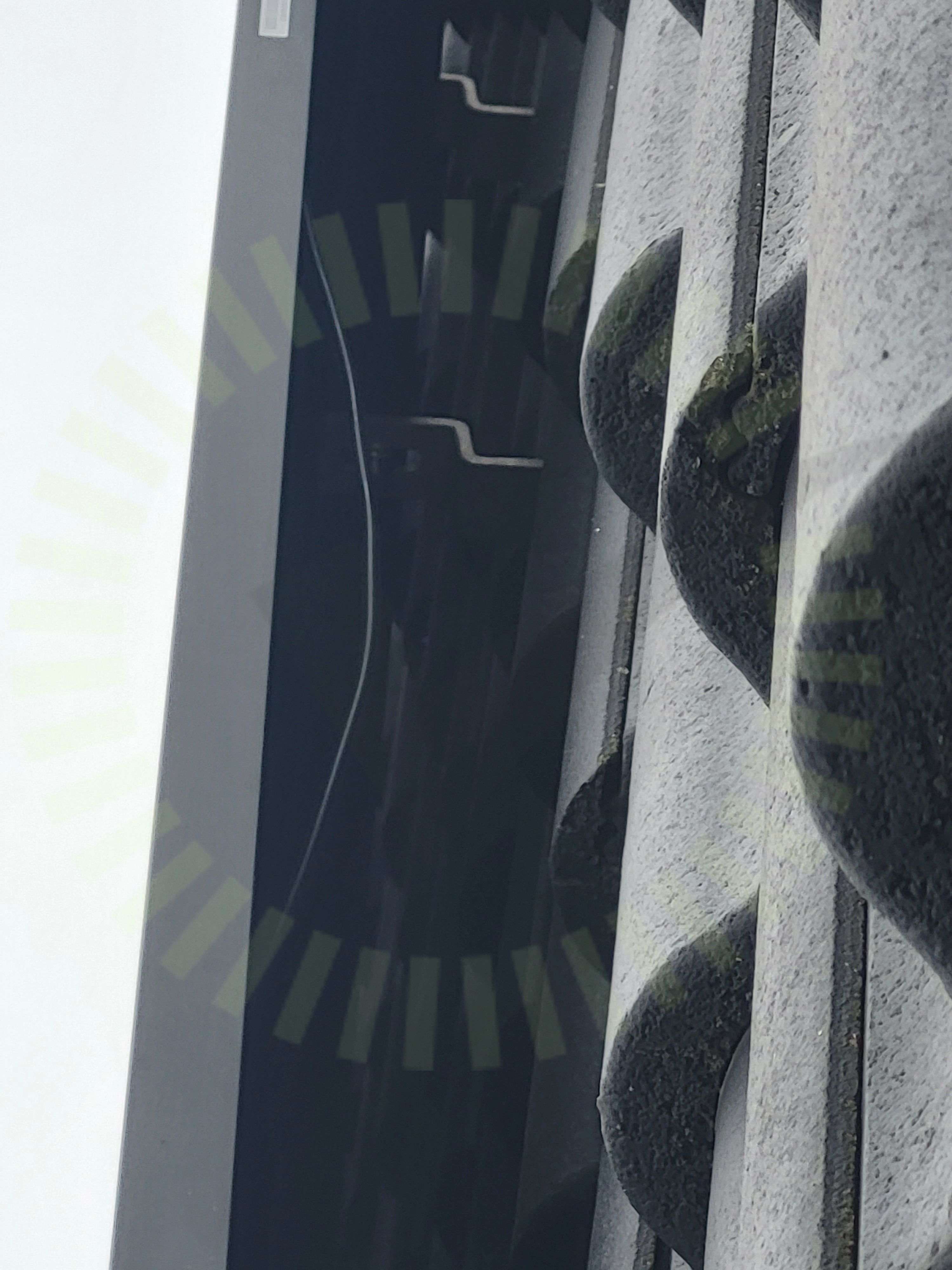

3.1 Kabeluppfästning

Inte godkänd

Somliga kablar är ej uppfästa tillräckligt.

SS 436 40 00 (712.521.101 och 522.8.4)
Skenornas infästning

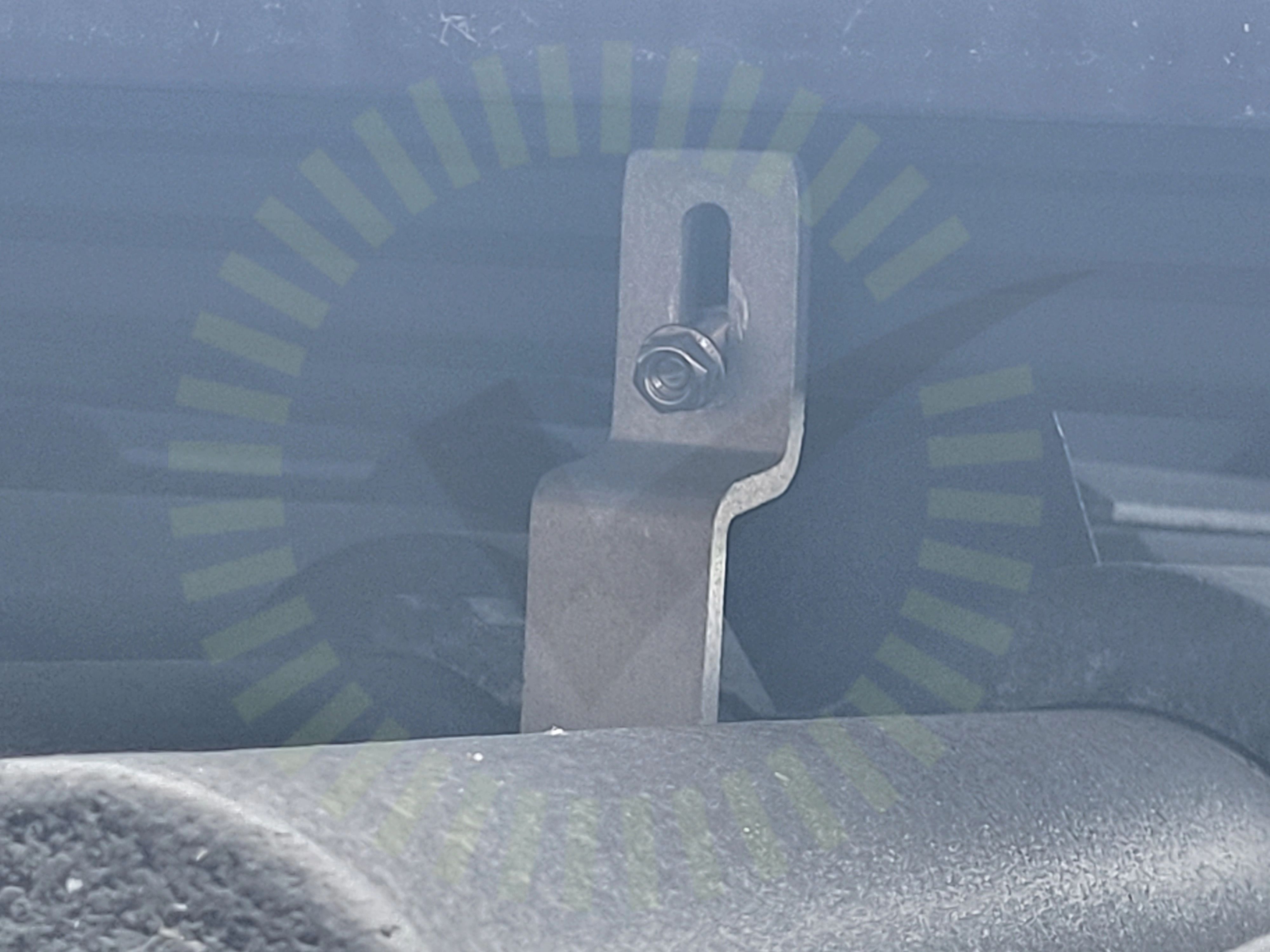

3.2 Skenornas infästning

Inte godkänd

Mutter ej påskruvad.

Tillverkarens anvisningar
Skenornas skarvtak

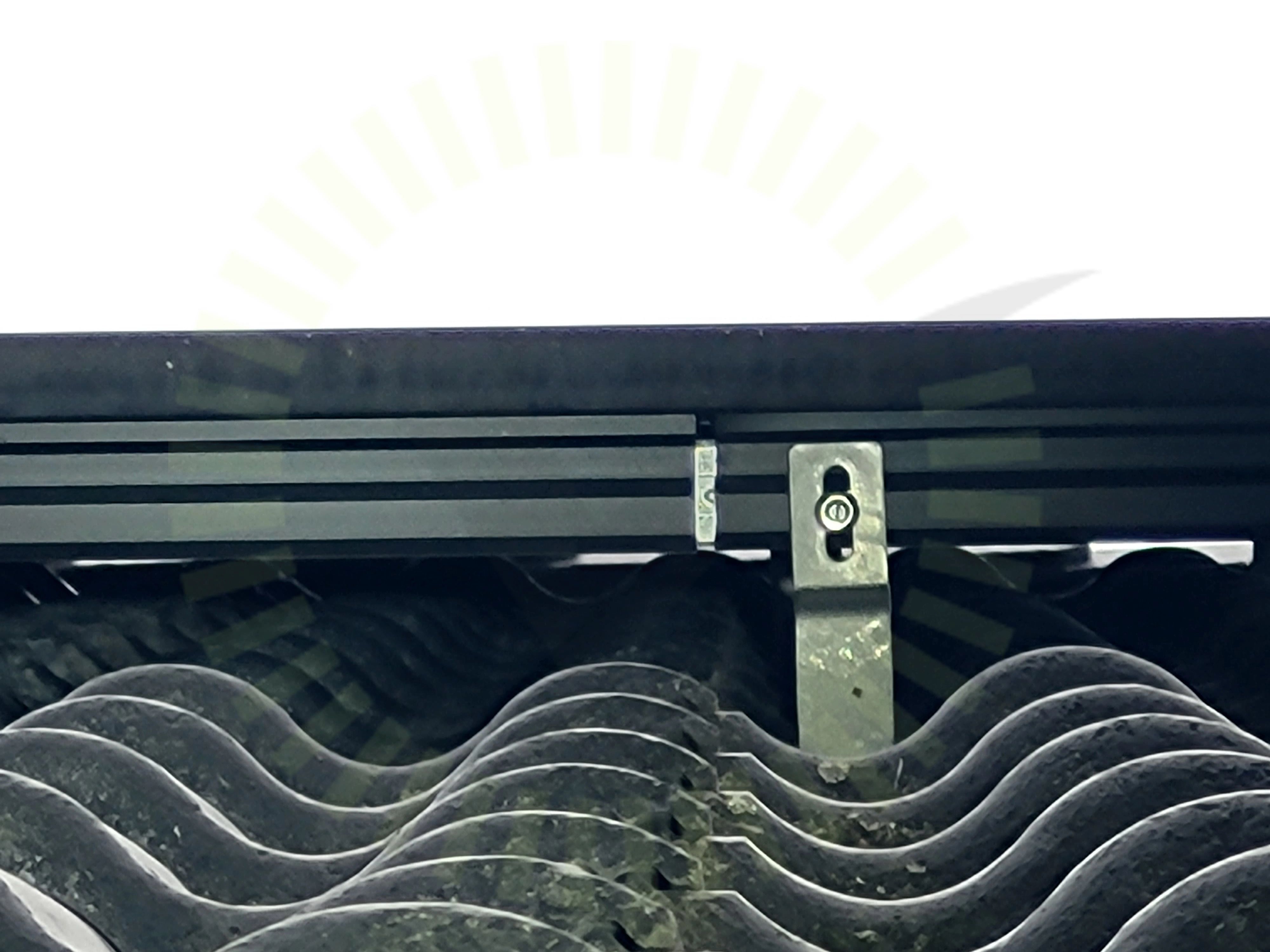

3.3 Skenornas skarvtak

Inte godkänd

Skena ej ihop tryckt ordentligt.

Tillverkarens anvisningar

Godkända kontrollpunkter

15/19
Avstånd pannaCC måttFrämmande materialInfästning TakstolMittklämmorPanelramens tjocklekShimsSkadorSkarp kantSkenornas överhängSkyddSlutfästeSnö- och VindlastberäkningTaklutningVäderbeständigt material

Ej tillgängligt vid besiktning

1/19
Takgenomföring

Varselmärkning

Anmärkningar

1/4
Varning för likspänning

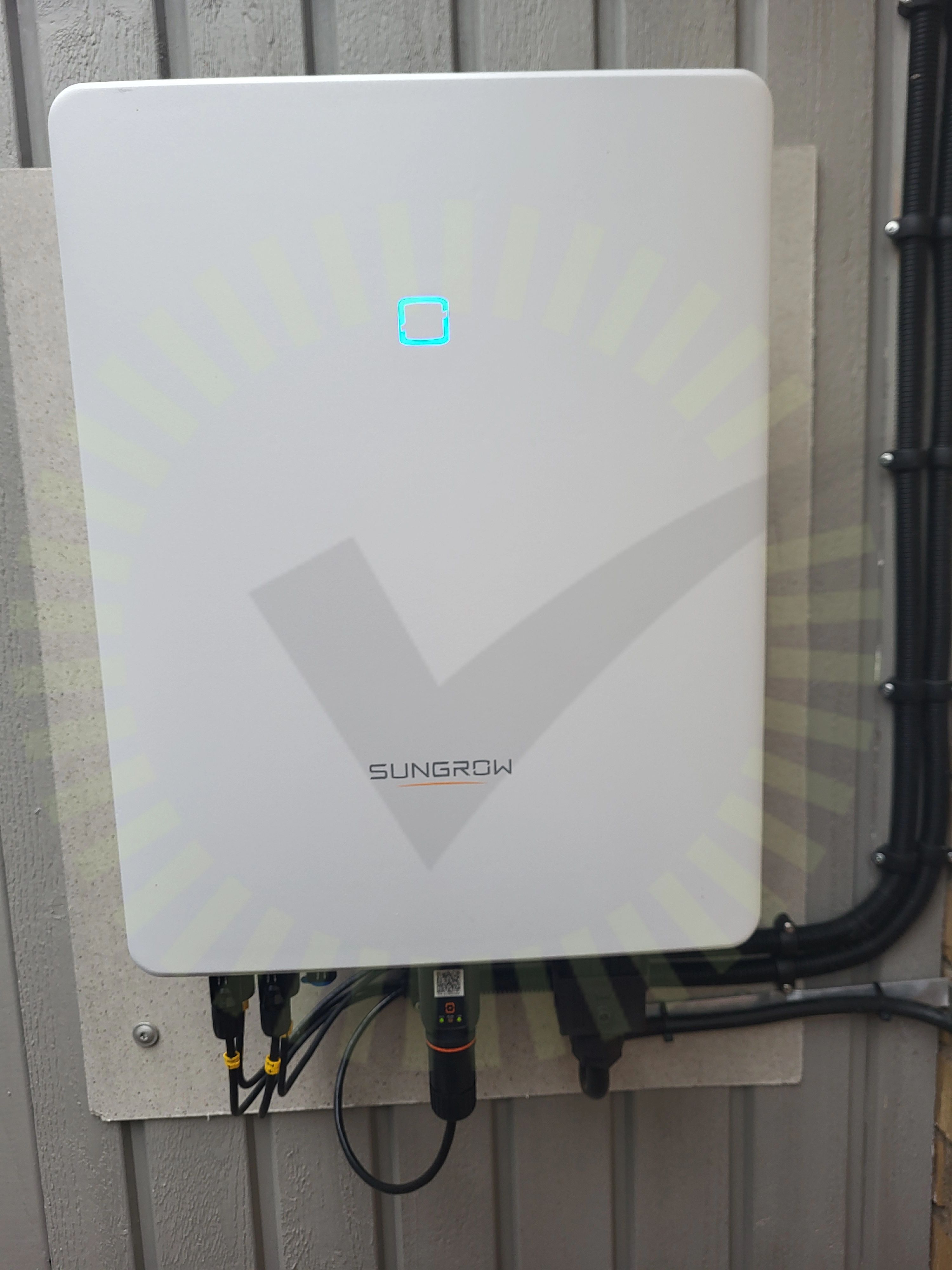

4.1 Varning för likspänning

Inte godkänd

Varning likspänning saknas.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

3/4
Informering av solcellerTillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

5/28
Fastsäkring av produkt

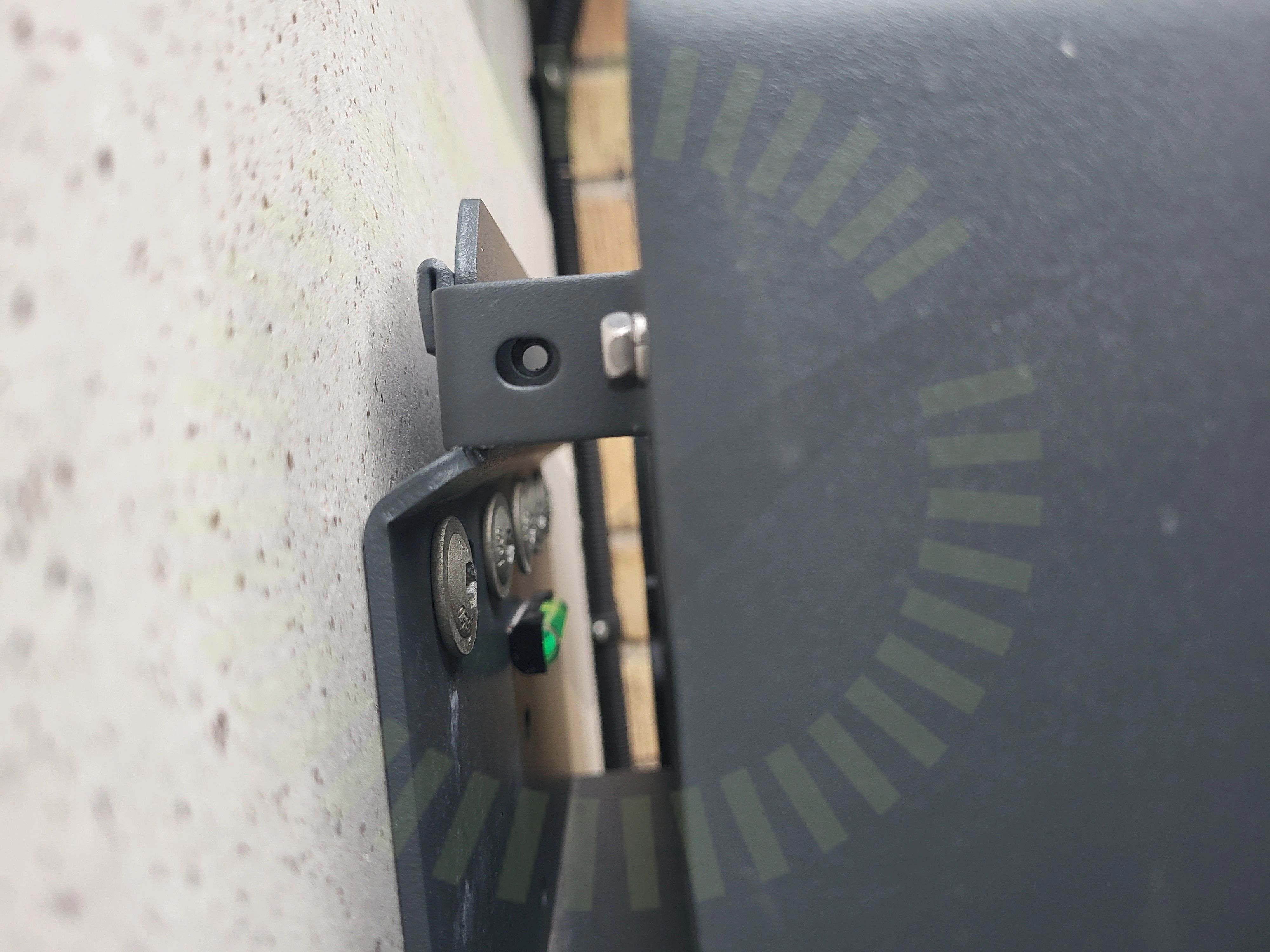

5.1 Fastsäkring av produkt

Inte godkänd

Växelriktaren är ej fastsäkrad.

Tillverkarens anvisningar

5.2 Mätprotokoll DC

Inte godkänd

Mätprotokoll saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)

5.3 PE

Inte godkänd

Extern jordning till växelriktaren PE punkt saknas.

Tillverkarens anvisningar
Placering

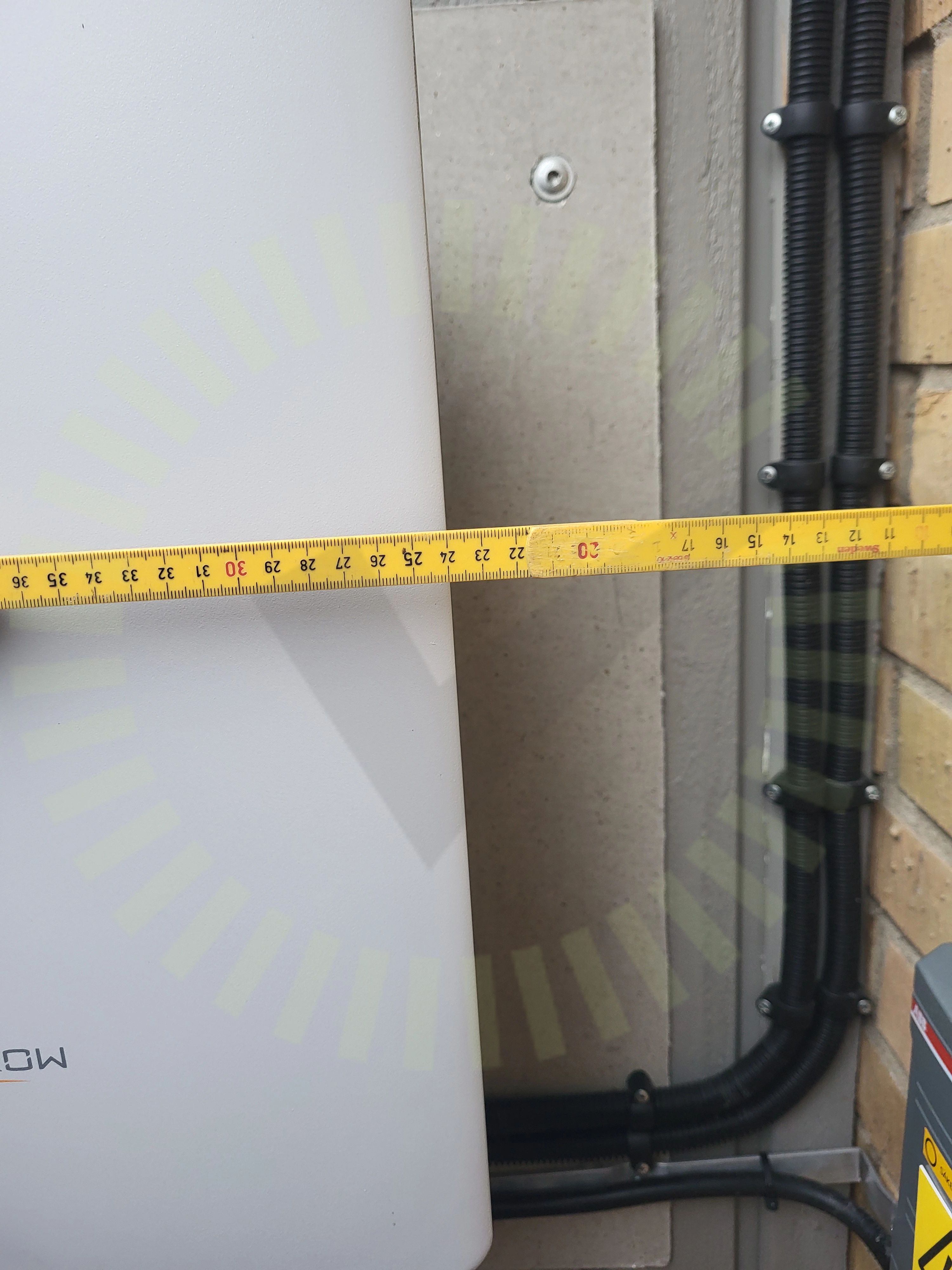

5.4 Placering

Inte godkänd

Växelriktare placerad för nära vägg.

Tillverkarens anvisningar
Utrymme

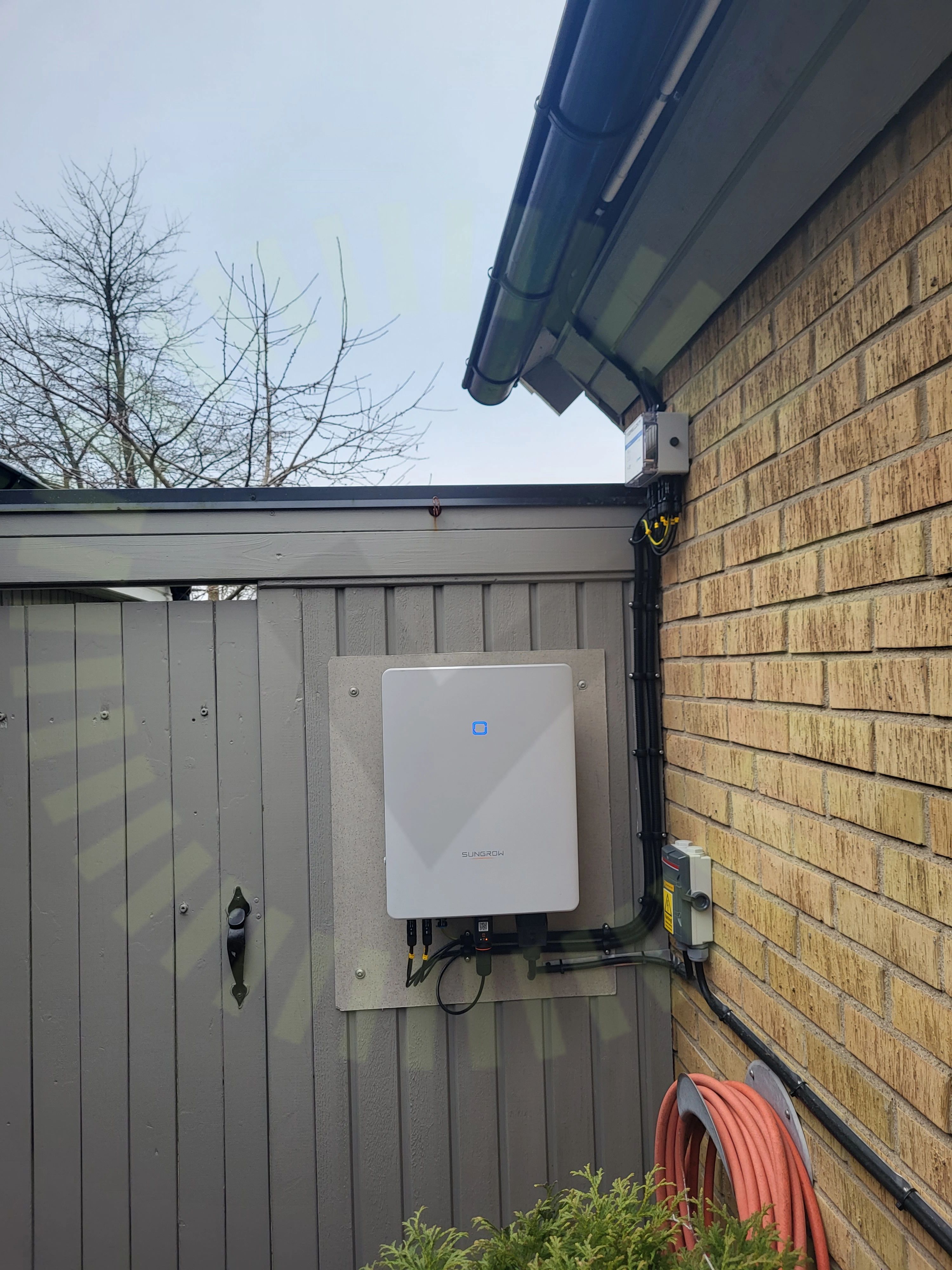

5.5 Utrymme

Inte godkänd

Växelriktaren är ej skyddad från tex snö och regn.

Tillverkarens anvisningar

Godkända kontrollpunkter

23/28
AC BöjradieAC FörläggningAC GenomföringarAC KabelAC kabel skarp kantAC Skador på kabelAnslutningDC FörläggningDC Genomföringar DC Kablage egenskaperDC KontakterDC Skador på kabelDC Yttre påverkanFörskruvningHuvudsäkringInfästningKabelLedare fastspändaMärkningSkadorSträngschemaSäkringVinkel
