1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
8.6
Installation genom
1KOMMA5°
Datum
10 juni 2025
Ort
Alunda, Uppsala län
92% godkända8% ej godkända
Om installationen
Paneler1Komma5° - Fullblack
MontagesystemWeland Stål: Läktfästen
VäxelriktareFoxEss: 1Komma5: HI-(XXX)-V1
BatteriFoxEss: 1Komma5-BAT-4300-L(X)
TillbehörSäkerhetsbrytare AC
Tillbehör1KOMMA5°: Heartbeat
TillbehörUndercentral
TillbehörCHINT: DTSU666
Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
2/31.2 Strängschema
Inte godkändSträngschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Godkända kontrollpunkter
1/3Avtal
Batteri
Godkända kontrollpunkter
13/13Avstånd närliggande objektBatteri PEBatterikåporDC anslutning Fastsäkring av produktLutningPlacering av batteriSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageVäderskydd
Smartmätare
Godkända kontrollpunkter
5/5Matning till smartmätareOmgivningstemperaturSignalkabel till växelriktarenSkador signalkablageSmartmätare
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Tak 1, 1Komma5° - Fullblack
Anmärkningar
1/17

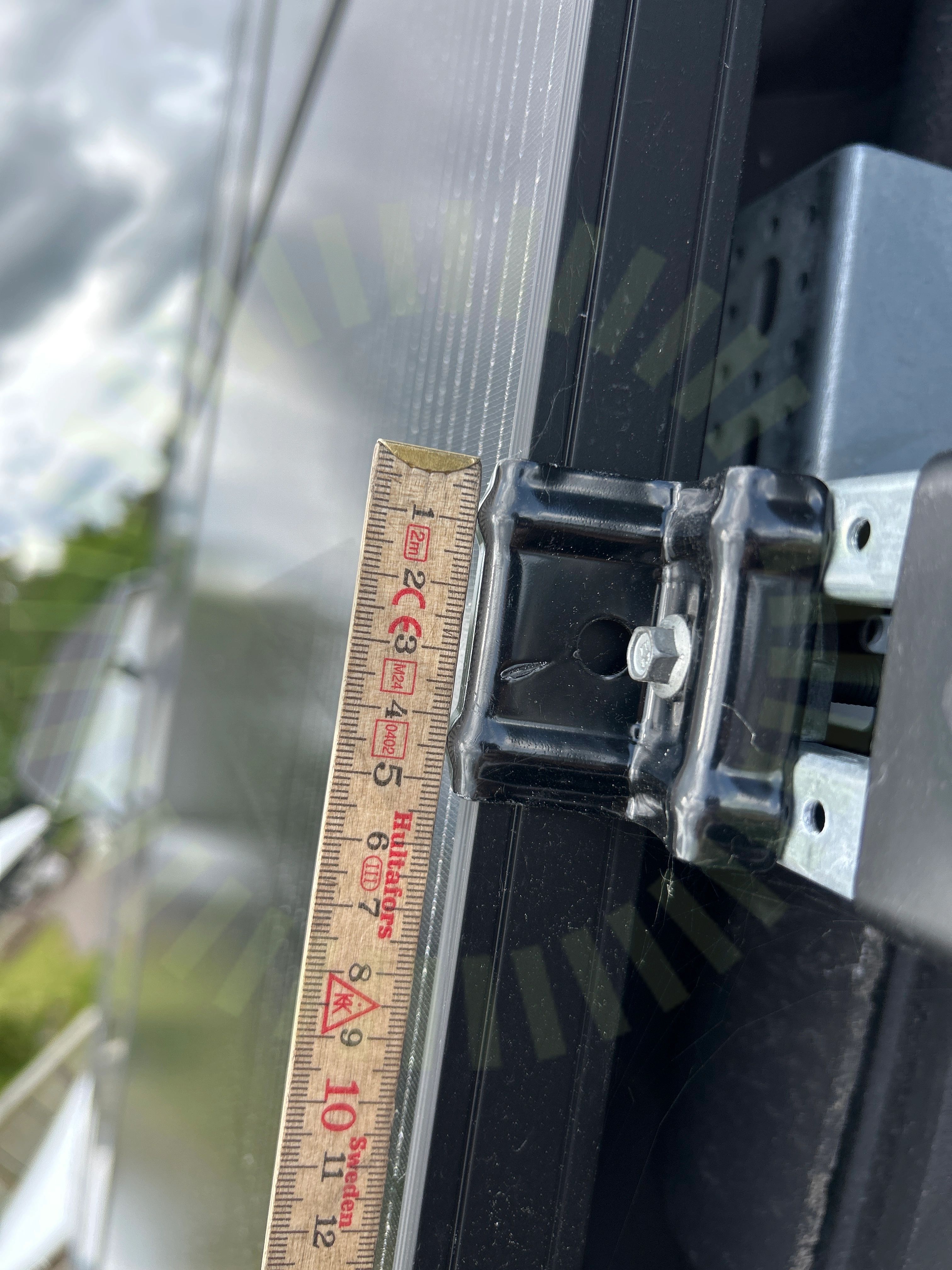

5.1 Klämmornas storlek
Inte godkändPanelklämmornas storlek uppfyller inte tillverkarens krav.
1KOMMA5°: Module Installation manual EN 23.07, Sida 17
Godkända kontrollpunkter
16/17Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablaget böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Tak 1, Weland Stål: Läktfästen
Anmärkningar
7/21

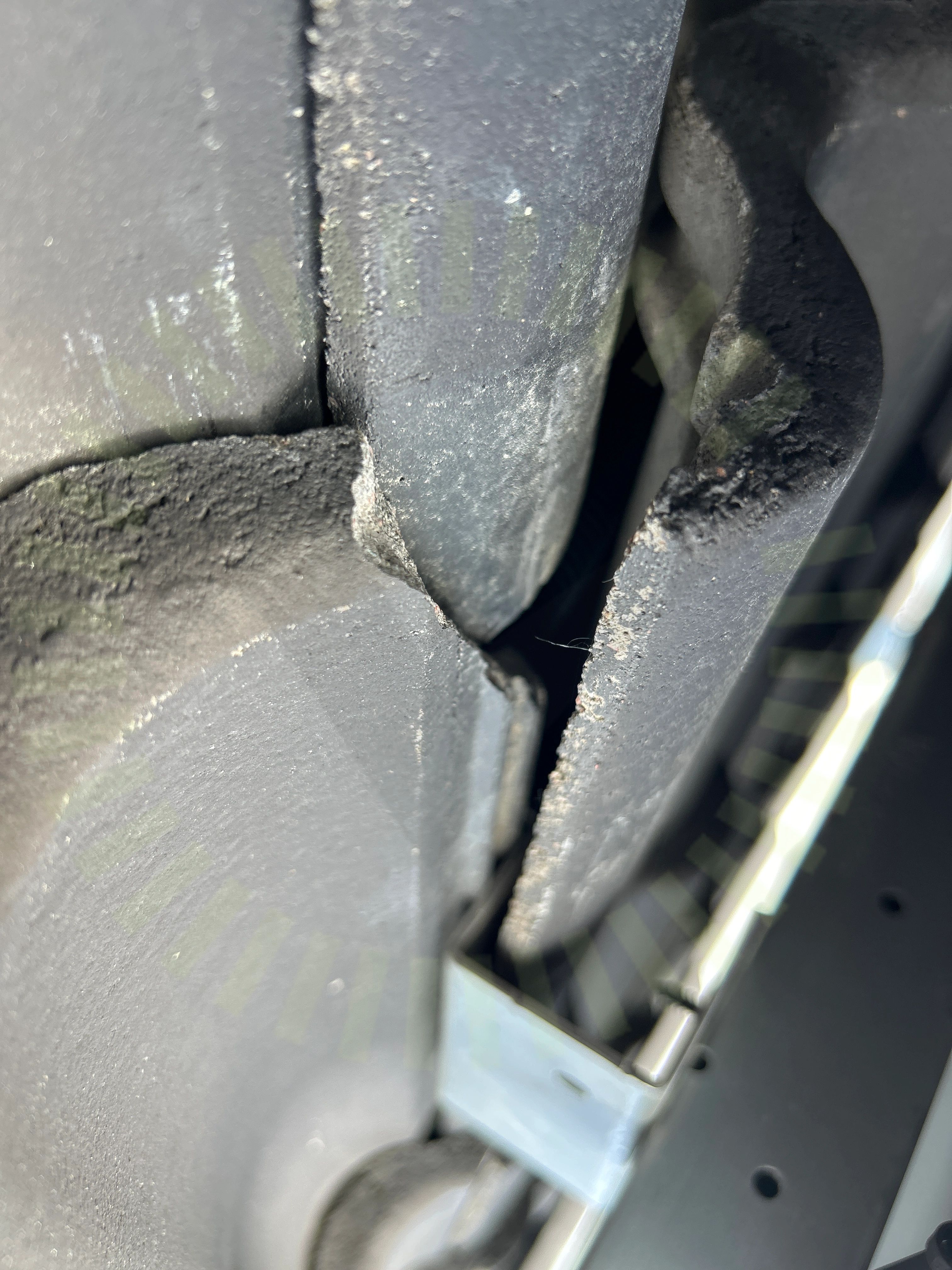

6.1 Skador
Inte godkändTrasiga takpannor noterade under infästningar.

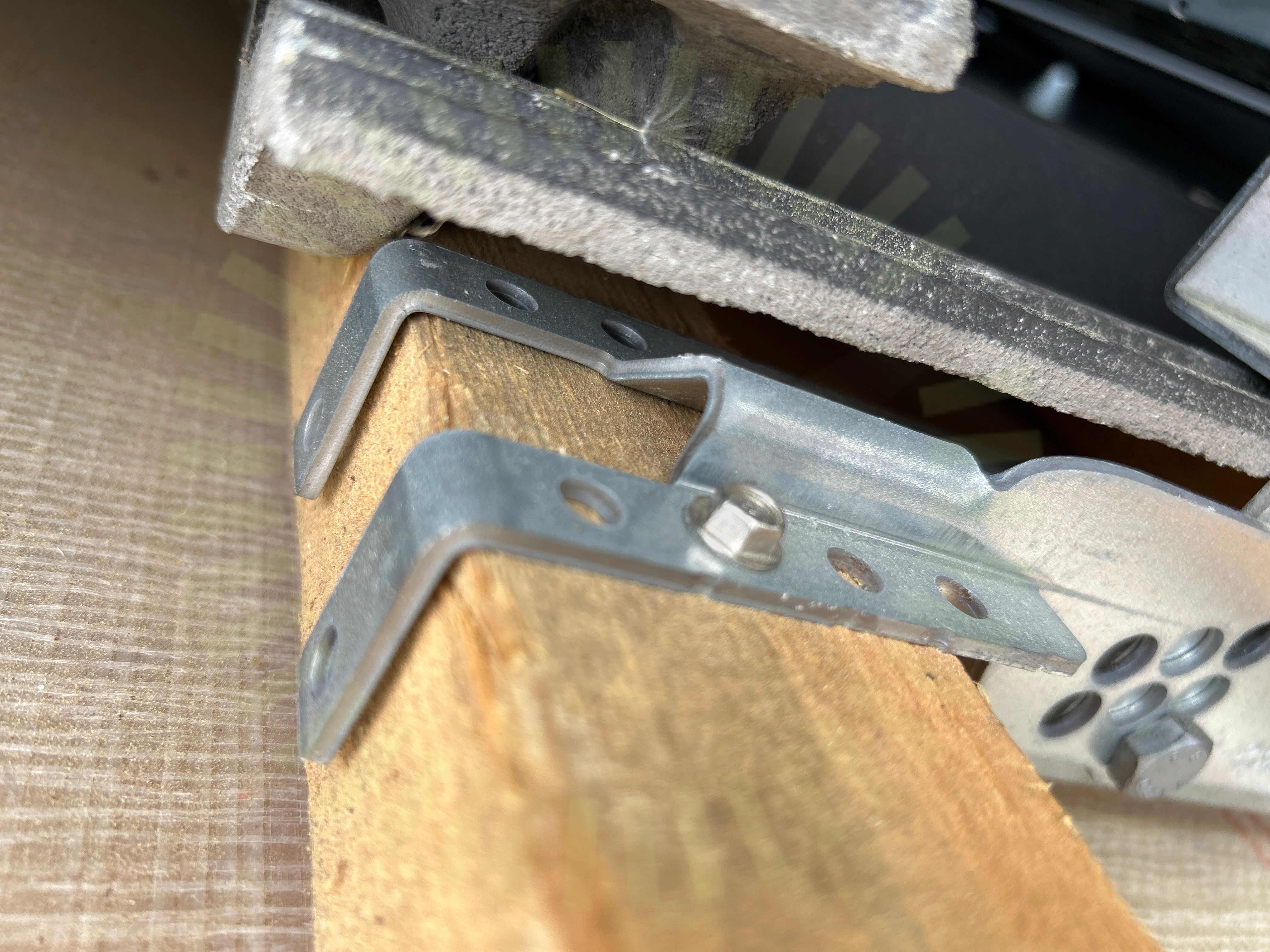

6.2 Läktinfästning
Inte godkändInfästning är inte korrekt utförd. Skruvar saknas.
MA5104. Sid 1 (1) | Version 5 - 230602
6.3 Skenornas infästning
Inte godkändFel antal skruvar är använda i skeninfästning.
MA5104. Sid 1 (1) | Version 5 - 230602
6.4 Snö- och Vindlastberäkning
Inte godkändLastberäkning saknas vid besiktning.
Tillverkarens montageanvisningar
6.5 Underbyggnad
Inte godkändLastberäkning saknas. Kontroll av underbyggnad mot beräknade laster inte möjligt.
Produktdatablad solpanelsfäste PD5109 | Version 5 - 250225 | Sid 1 (1)

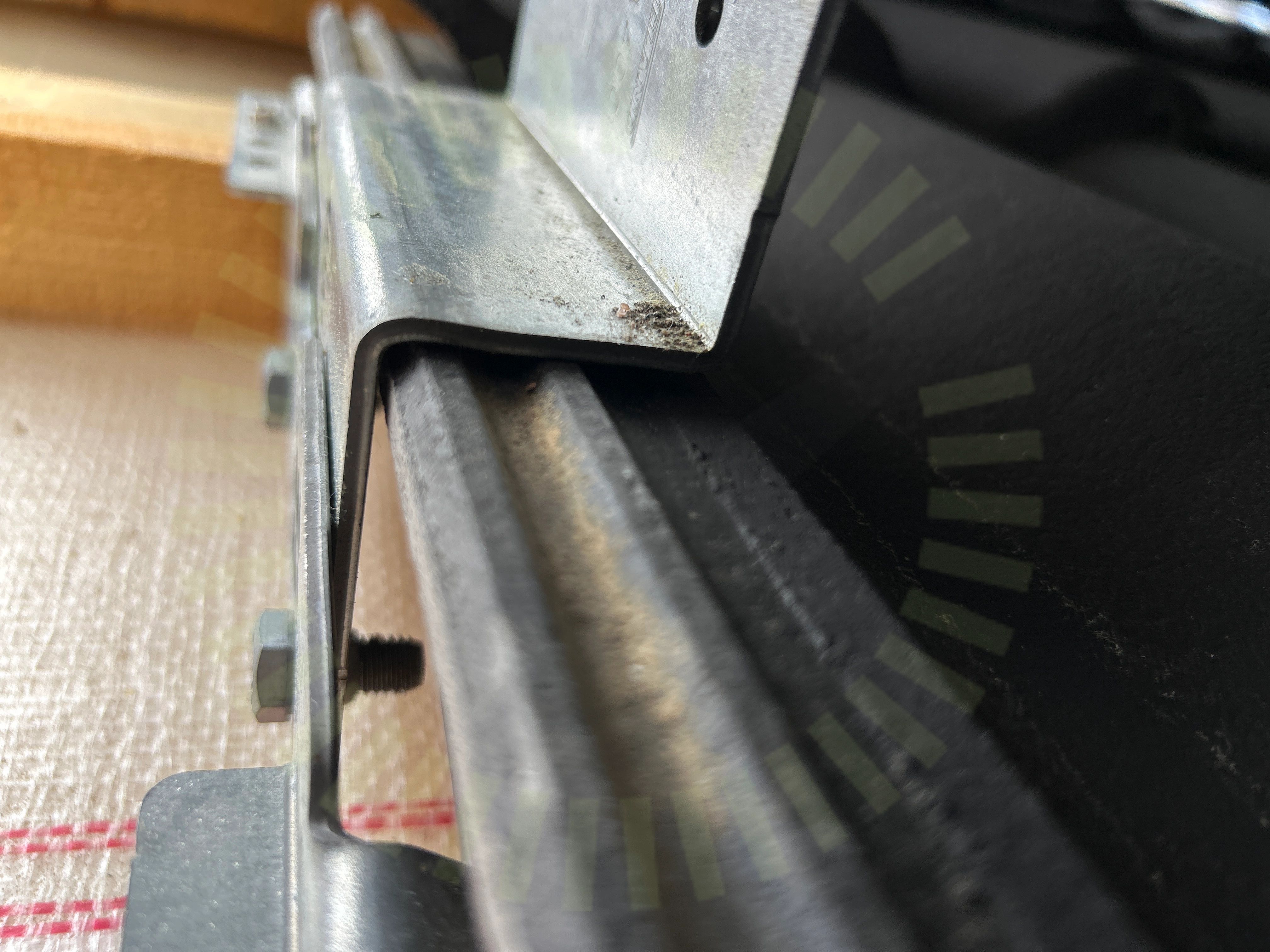

6.6 Underliggande takpanna
Inte godkändInfästningar ligger mot underliggande takpanna.
MA5104. Sid 1 (1) | Version 5 - 230602
6.7 Takkrokarnas CC
Inte godkändSnö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.
Snö- och vindlastberäkning
Godkända kontrollpunkter
14/21DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämmorPlaceringPotentialutjämningsledareSkenornas överhängSkenskarvarTvådelad TakkrokVäderbeständigt materialÄndklämmor skena
Undercentral
Godkända kontrollpunkter
5/5InfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Godkända kontrollpunkter
33/36AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max StrömDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
Ej tillgängligt vid besiktning
3/36DC Max SpänningDC Min SpänningSträngdesign
