Institutet för Solenergikvalitet

Besiktningsrapport

8.3
x

Installation genom

Sol i Väst

Datum

20 april 2023

Ort

Torslanda, Västra Götalands län
Skenornas överhäng
Underliggande takpanna
Kopplingslåda
87% godkända13% ej godkända

Om installationen

PanelerLongi: LR5-54HPB 390-410M
MontagesystemESDEC Lutande Panntak
VäxelriktareGroWatt: MOD 3-10KTL3-XH
TillbehörSäkerhetsbrytare AC
Sol i Väst

Installerad av Sol i Väst som har ett medelhögt snittbetyg på 8.2 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6
BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad

Tak 1, ESDEC Lutande Panntak

Anmärkningar

8/26

3.1 Förstärkningsskruv

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt. Förstärkningsskruvar saknas på vertikala skenor.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

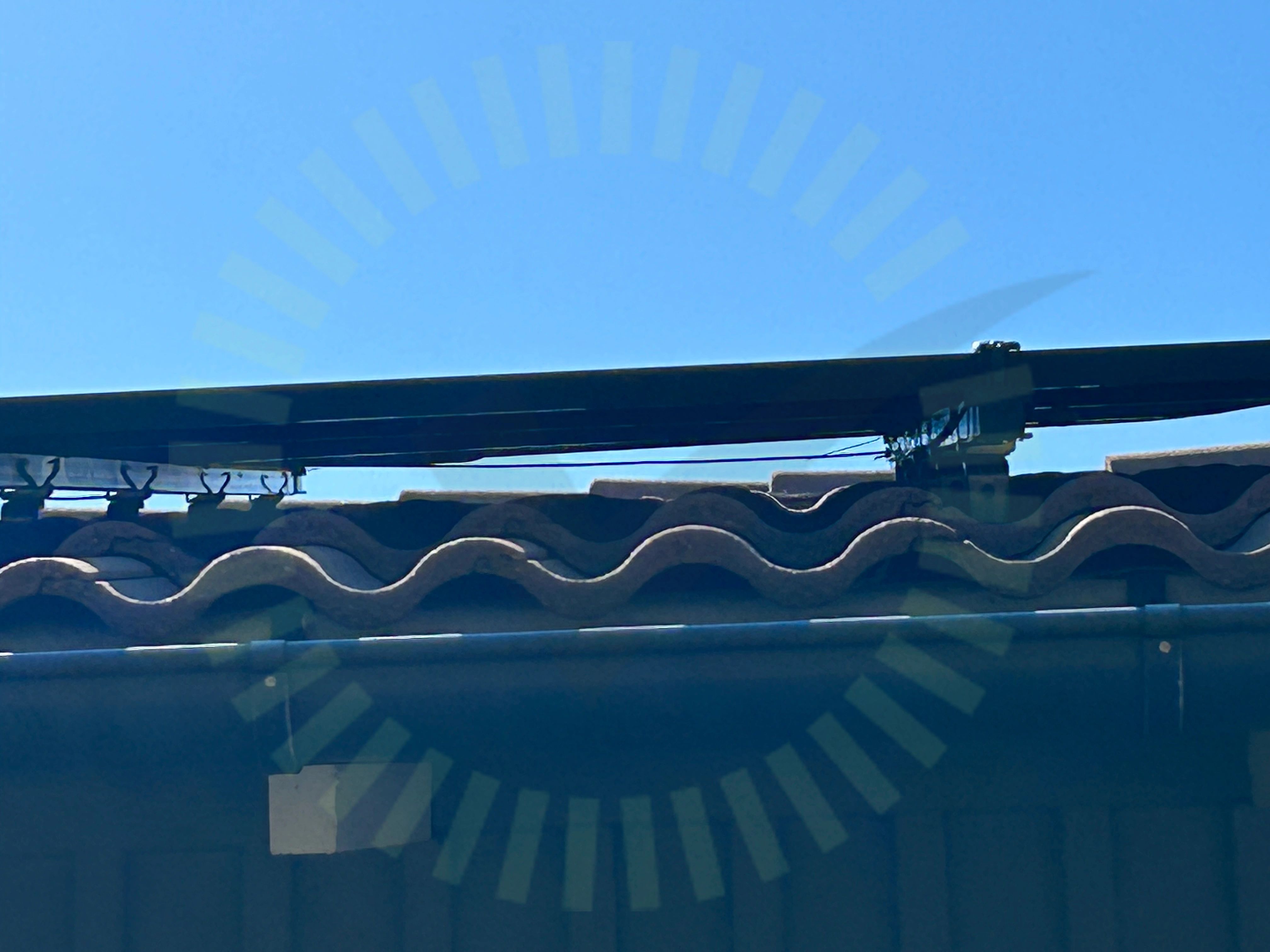

Kabeluppfästning

3.2 Kabeluppfästning

Inte godkänd

Kablage hänger långa sträckor.

SS 436 40 00 (712.521.101 och 522.8.4)
Skenornas överhäng

3.3 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

3.4 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd. Bild tagen av leverantör.

3.5 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkningen stämmer inte med verkligheten. Fel värden inmatade.

Tillverkarens montageanvisningar
Säkerhetsavstånd

3.6 Säkerhetsavstånd

Inte godkänd

Placerade för nära taket kant.

Statement Esdec ClickFit EVO Tiled roof - minimum distance from roof ridge and gutter (county Sweden), Mars 2022.
Underliggande takpanna

3.7 Underliggande takpanna

Inte godkänd

Takkrok ligger inte korrekt på takpannan.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 17

3.8 Takkrokarnas CC

Inte godkänd

Lastberäkning gjord med fel inmatade värden. Korrekt underlag att kontrollera avstånd mot saknas.

Snö- och vindlastberäkning

Godkända kontrollpunkter

17/26
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekSkada på klämmorSkadorSkenans utstick för klämmaSkenskarvarTakets lutningTakkrokens höjdjusteringUnderbyggnadVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/26
Kabeldragning mellan takytor

Tak 1, Longi: LR5-54HPB 390-410M

Anmärkningar

3/16

4.1 Punktbelastning

Rekommendation

Panelernas framsida har utsatts för punktbelastning. Tydliga handavtryck på panel. Rekommenderar att använda värmekamera i framtid för att ha koll på hotspots.

Kopplingslåda

4.2 Kopplingslåda

Inte godkänd

Kablage har skarp böjradie från panelens utgång.

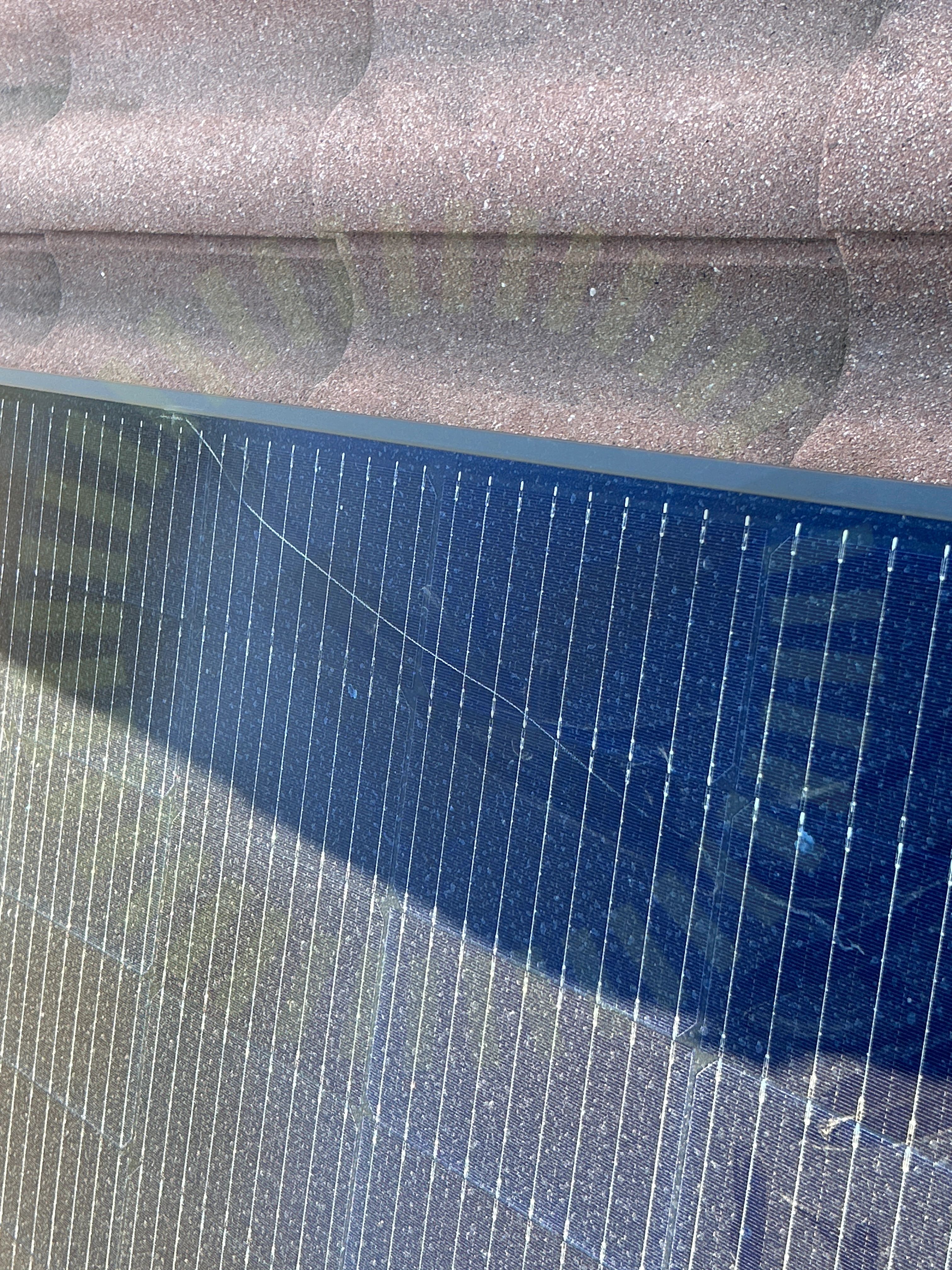

Skador

4.3 Skador

Inte godkänd

Skador noterade på panelerna.

Godkända kontrollpunkter

12/16
Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKontakterMellanrumSkuggaSpänningar i ramStress på kontakterÖverlappning

Ej tillgängligt vid besiktning

1/16
Strängförläggning

Varselmärkning

Godkända kontrollpunkter

5/5
Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

3/33

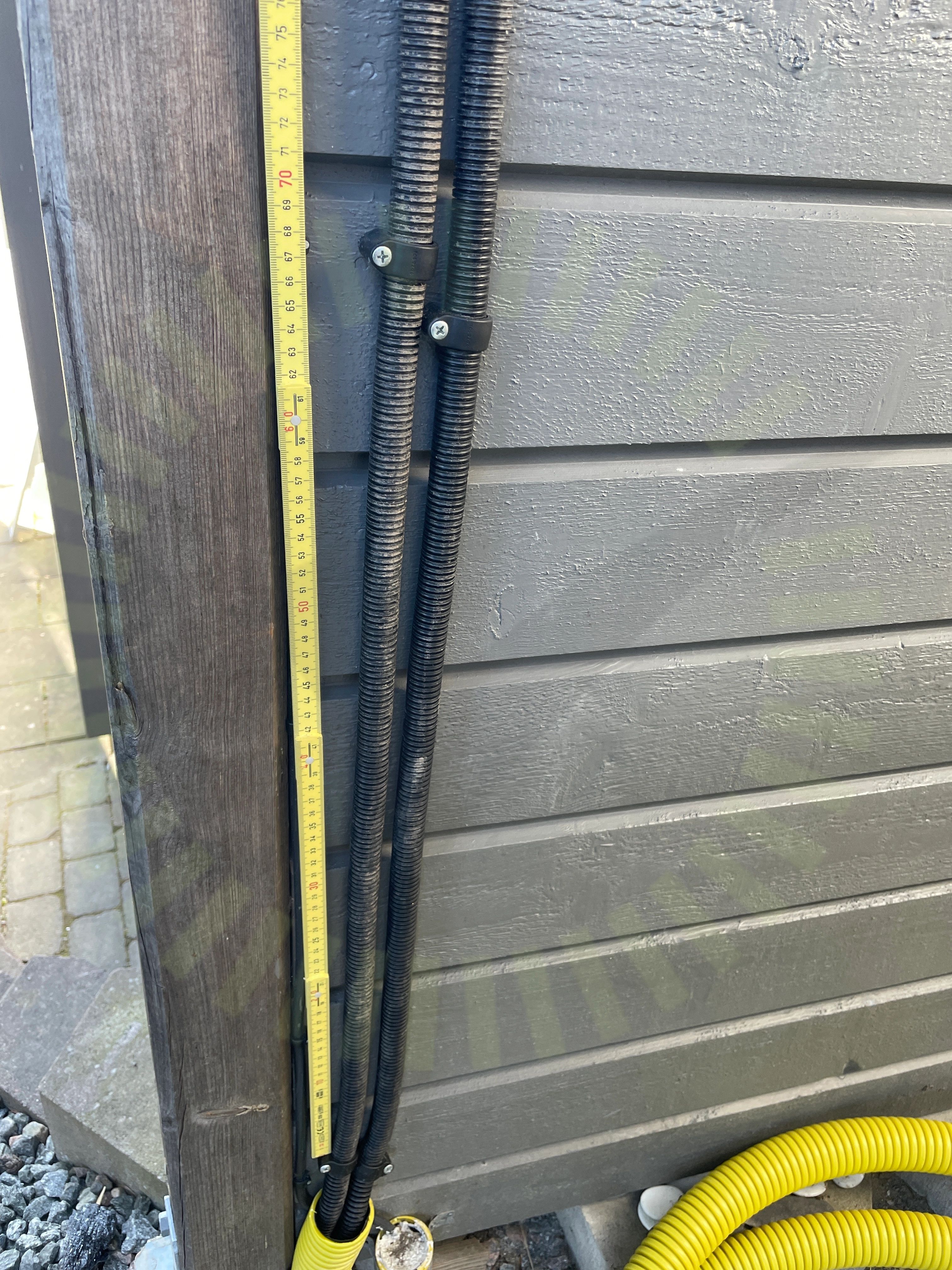

DC Kablage förläggning

6.1 DC Kablage förläggning

Inte godkänd

Kablarna är inte uppfästa så de har tillräckligt stöd. Flertalet punkter.

SS 436 40 00 (522.8.4)

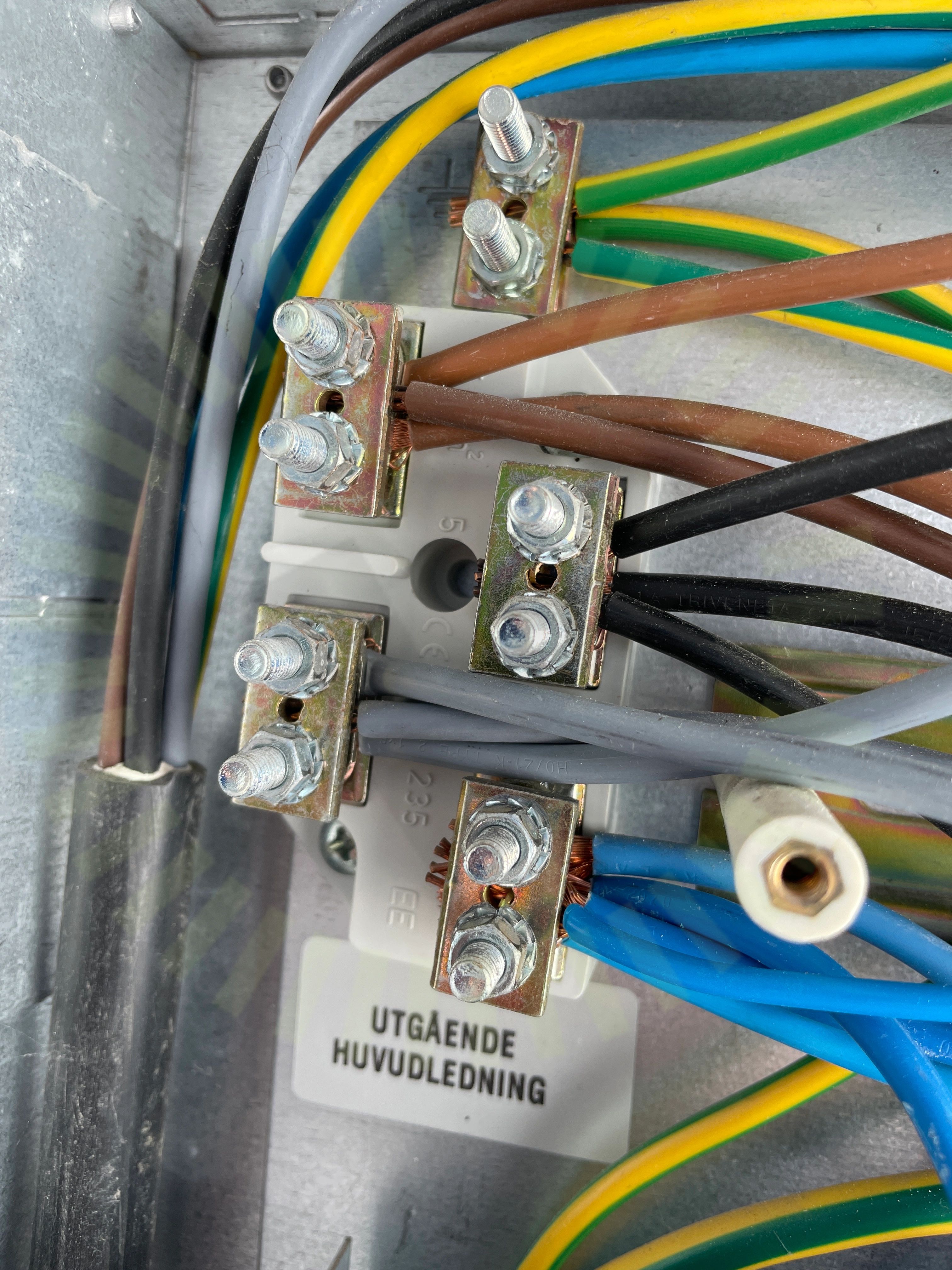

Uppskalad ledare

6.2 Uppskalad ledare

Inte godkänd

Isolering är klämd i plint.

6.3 Växelriktare byte defekt display

Kundkommentar

Växelriktare ska bytas pga defekt display.

Godkända kontrollpunkter

30/33
AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringLedare FastspändaLikspänningskomponenterMärkningSkadat kablageSträngdesignSäkringsdimensionVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
