2.1 Fastsäkring av produkt
Inte godkändVäxelriktaren är inte fastsäkrad ordentligt. Markinfästning saknas enligt tillverkarens anvisningar.
SigenStor- Series Installation Guide_EN, Version: 05, Sida 12-14
Besiktningsrapport
9.8
Installation genom
Moveco
Datum
2 september 2025
Ort
Sundbyberg, Stockholms län
97% godkända3% ej godkända
Om installationen
PanelerAIKO: A-MAH54Db
MontagesystemMAFI: Roof Tile Bracket Läktfästen
MontagesystemMAFI: plåttak Falsklämma
BatteriSigeEnergy: SigenStor EC 5.0-25.0 TP
TillbehörEastron: Sigen Sensor TP-CT120-DH
TillbehörSäkerhetsbrytare AC
Installerad av Moveco som har ett högt snittbetyg på 9.4 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Batteri
Anmärkningar
1/45Godkända kontrollpunkter
44/45AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFörskruvningHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieKåporLikspänningskomponenterMax total effektMekanisk påverkanMissvisande varselmärkningPlaceringPlacering bärighetSammansättning av komponenterSkadat kablageSkadorSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgång till batterietTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäxelriktarens IP klassning
Panntak: MAFI: Roof Tile Bracket Läktfästen
Godkända kontrollpunkter
18/19DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningLäktinfästningMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakkrokarnas CCUnderbyggnadVäderbeständigt materialÄndklämmor
Ej tillgängligt vid besiktning
1/19Takgenomföring
Plåttak : AIKO: A-MAH54Db
Godkända kontrollpunkter
26/32Avstånd till havAvstånd till havAvstånd till ytaAvstånd till ytaDräneringshålDräneringshålFöremål mot bakstyckeFöremål mot bakstyckeKlämmornas placeringKlämmornas placeringKlämmornas överlappningKlämmornas överlappningKopplingslåda böjradieKopplingslåda böjradiePanelramar separeradePanelramar separeradeSkador på panelSkador på panelSkuggaSkuggaSpänningar i ramSpänningar i ramStress på kontakterStress på kontakterSträngförläggningSträngförläggning
Ej tillgängligt vid besiktning
6/32Förbindelse av kontakterFörbindelse av kontakterKontaktdonKontaktdonPanelkablagets böjradiePanelkablagets böjradie
Plåttak : MAFI: plåttak Falsklämma
Anmärkningar
1/18

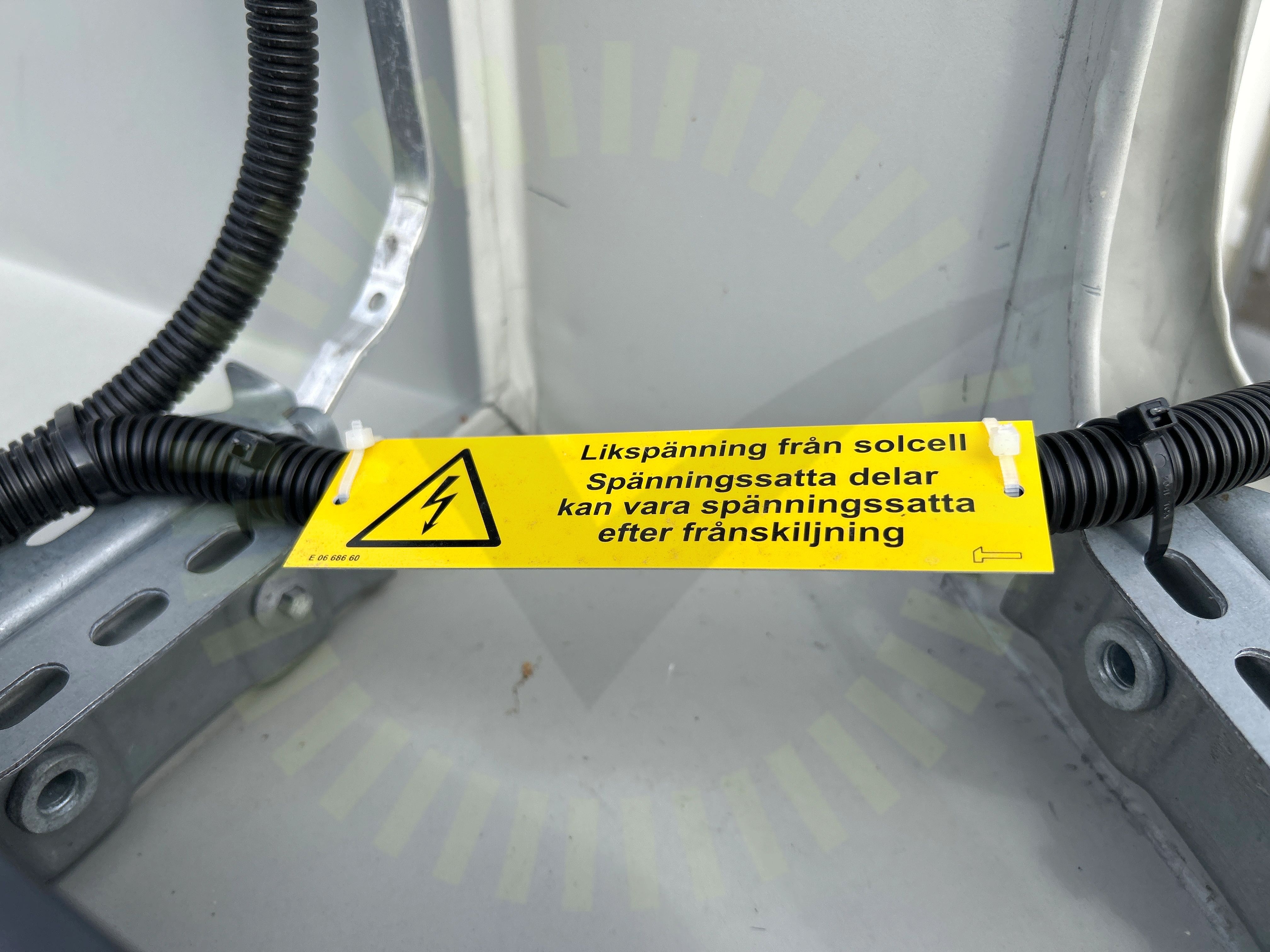

5.1 Väderbeständigt material
Inte godkändAnvända buntband för varningsskylt är inte UV-beständiga.
SS 436 40 00 (522.11)
Godkända kontrollpunkter
17/18CC mått InfästningDC kabel förläggningFalsklämmans infästningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningMittklämmorPlaceringSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningTakförutsättningarÄndklämmor
Smartmätare
Godkända kontrollpunkter
5/6Anslutning av CT klämmorFastsäkring av produktMatning till smartmätareSignalkabel till växelriktarenSkador signalkablage
Ej tillgängligt vid besiktning
1/6Placering av CT klämmor
Säkerhetsbrytare AC
Anmärkningar
1/7

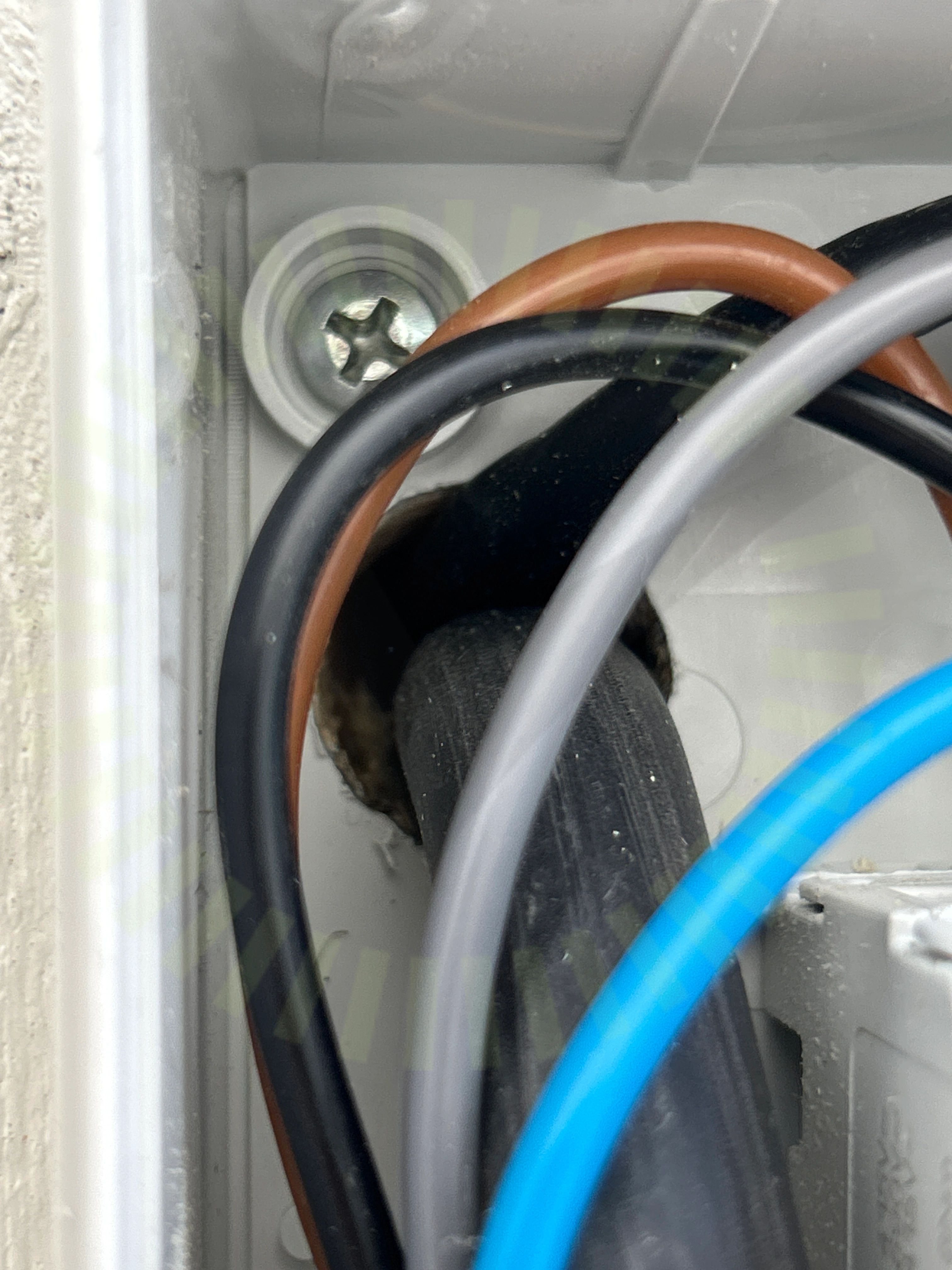

7.1 Egenskaper
Inte godkändIP klassning har påverkats negativt vid installation.
Godkända kontrollpunkter
6/7Anslutningar i brytareIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Växelriktare
Anmärkningar
1/1
8.1 Beröringsskydd
Inte godkändSmartmätare och växelriktarens säkringar är installerade utan beröringsskydd.
