Besiktningsrapport

9.5

Installation genom

Takkraft

Datum

13 april 2023

Ort

TÄBY, Stockholms län

Kontakter

Kabeluppfästning

Förskruvningar

+ 2

92% godkända8% ej godkända

Om installationen

PanelerDenim: U M2B

MontagesystemWeland Stål: Plåttak

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1

BatteriHuawei: LUNA2000-5-15-S0

TillbehörSmartmätare: CHINT DTSU666

TillbehörSäkerhetsbrytare AC

Installerad av Takkraft som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Denim: U M2B

Godkända kontrollpunkter

18/19

Avstånd till havetAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontakterKopplingslådaLutningPanelkablagets böjradiePanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/19

Strängförläggning

Huawei: LUNA2000-5-15-S0

Godkända kontrollpunkter

14/14

AvståndAvstånd till växelriktareBatteri PEFastsäkring av produktInfästningInternet KabelKontakterRakt ståendeSkadorSmart Power SensorTemperaturUtrymmeVäderskydd

Huawei: SUN2000-(3-10KTL)-M1

Anmärkningar

3/37

3.1 Kontakter

Inte godkänd

Förskruvning för hårt dragen. Tätning sticker ut ur kontaktens bottendel på kabeln.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 48-50

3.2 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)

3.3 Strängschema

Inte godkänd

Strängschema saknas för projektet.

ELSÄK-FS 2022:1 (3 kap. § 6)

Godkända kontrollpunkter

34/37

AC anslutning växelriktareAC BöjradieAC GenomföringarAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvstånd närliggande objektAvstånd till havAvtalBakomliggande materialDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktHuvudsäkringInformering av solcellerInfästningJordning av chassiLedare FastspändaMärkningPlaceringSäkringsdimensionTillförlitligt fästVarning för backspänningVarning för likspänningVentilation

Smartmätare: CHINT DTSU666

Godkända kontrollpunkter

1/1

Smartmätare

Säkerhetsbrytare AC

Anmärkningar

1/6

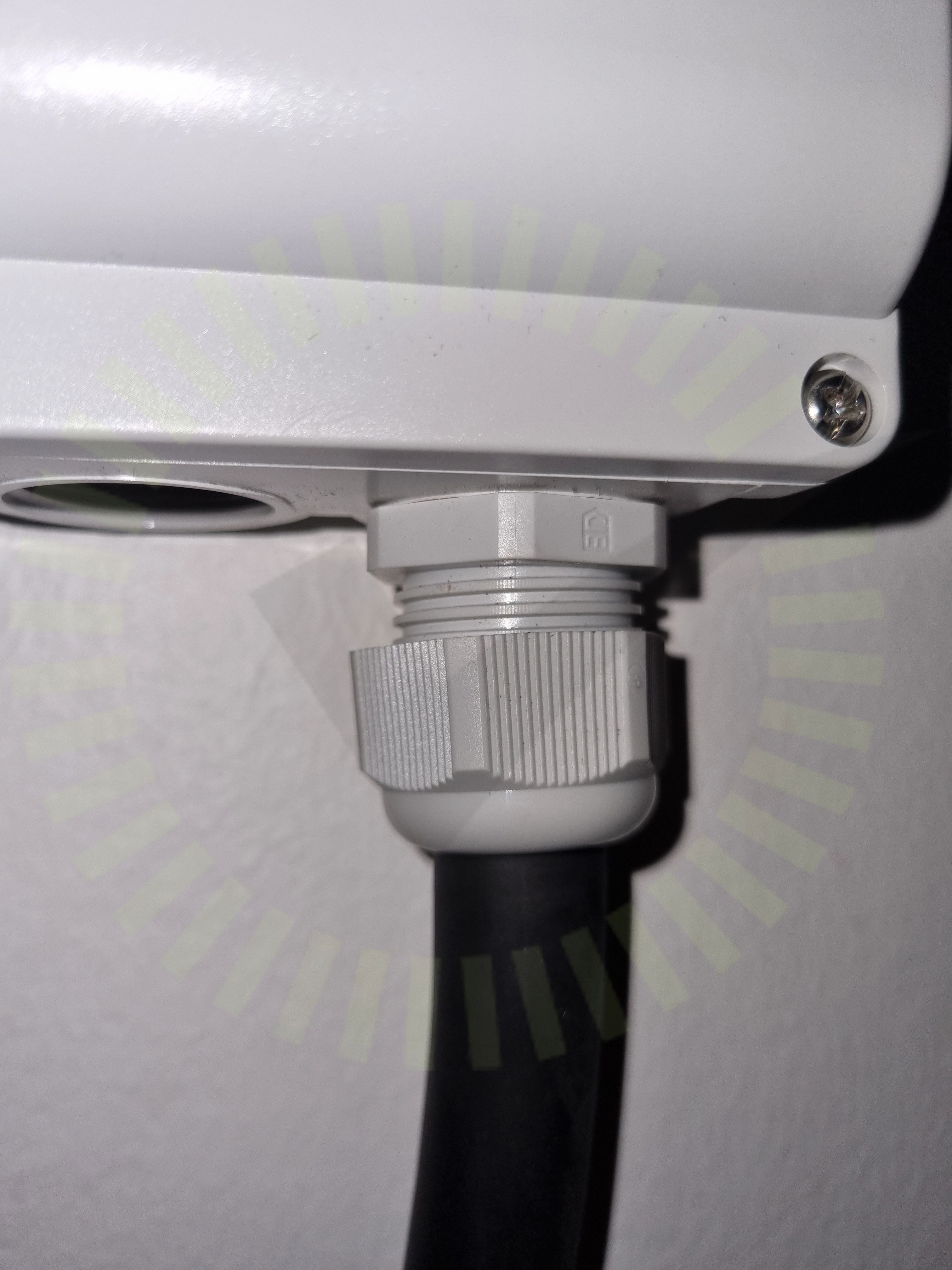

5.1 Förskruvningar

Inte godkänd

Förskruvning sitter snett pådragen.

Godkända kontrollpunkter

5/6

BöjradieEgenskaperInfästningPlaceringRakt monterad

Tak 1, Denim: U M2B

Anmärkningar

1/1

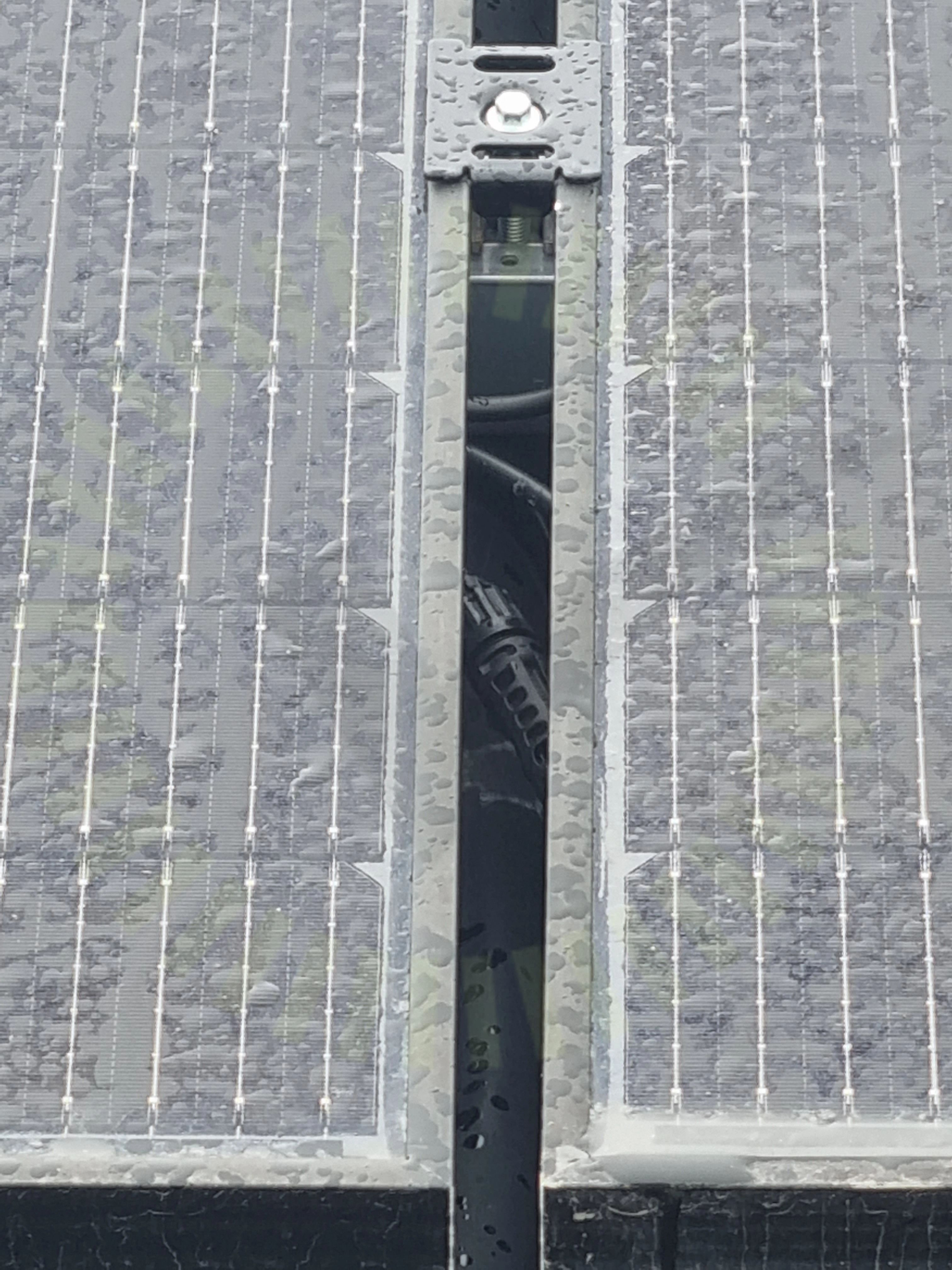

6.1 Kontak utsatt för sol

Inte godkänd

Kontakt ligger mellan paneler, utsatt för direkt solljus.

Tak 1, Weland Stål: Plåttak

Anmärkningar

1/1

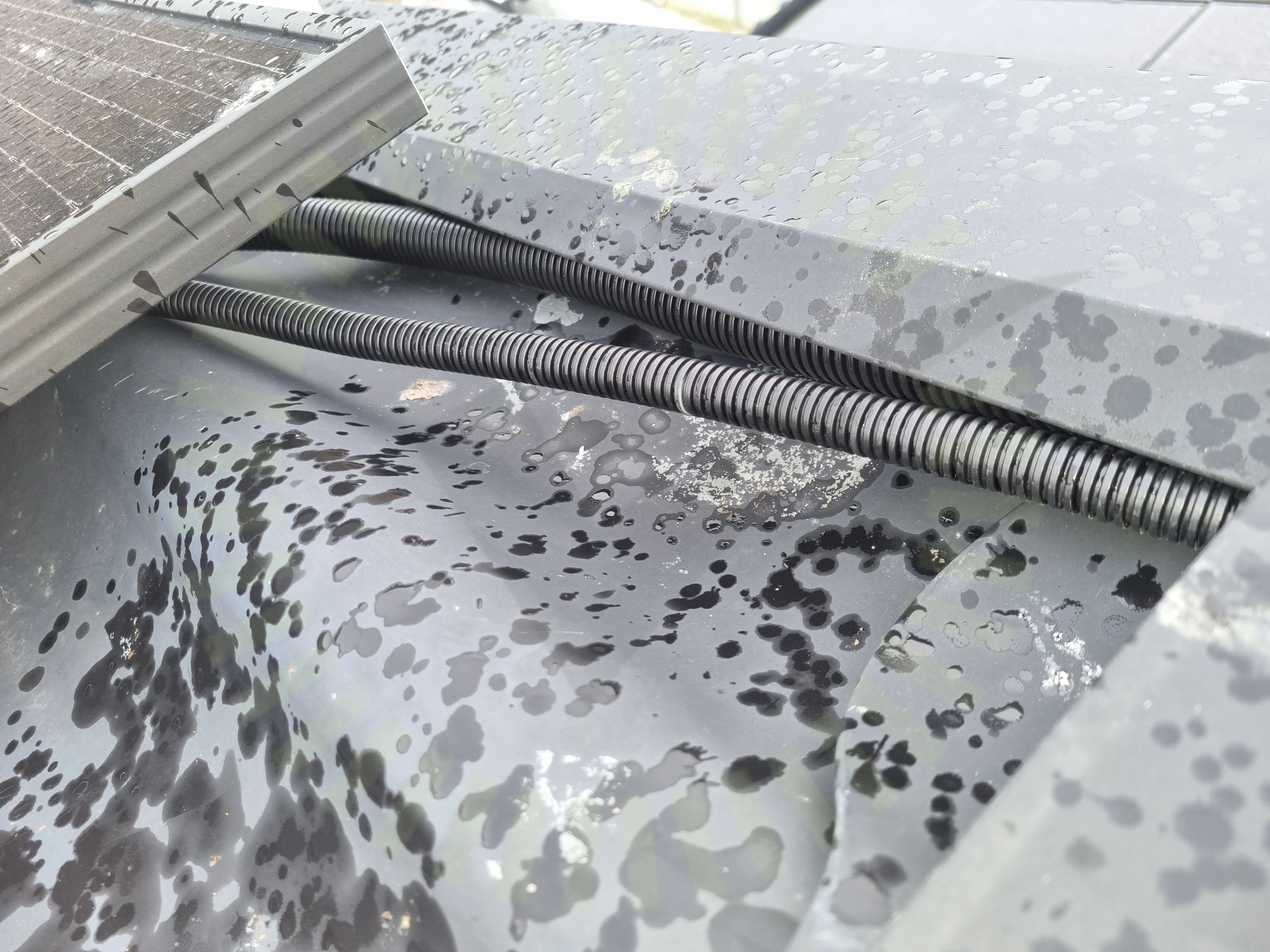

7.1 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är bristfälligt uppfäst.

Växelriktare

Anmärkningar

1/1

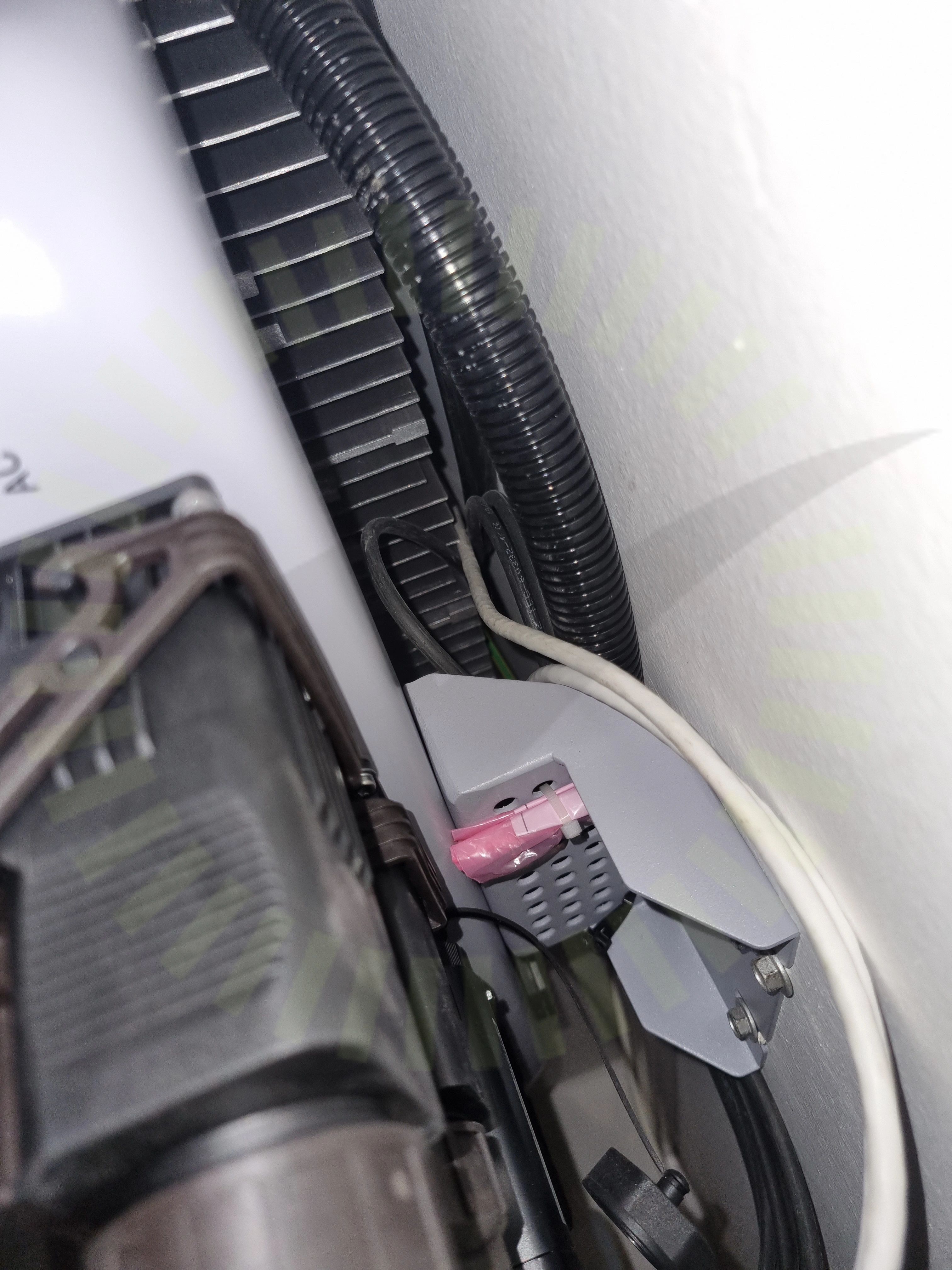

8.1 Kablage bakom växelriktare

Inte godkänd

Kablage draget direkt bakom växelriktare kablage Ligger mot flensar. Risk för värme både kommunikationskabel och ac kabel

Weland Stål: Plåttak

Anmärkningar

1/15

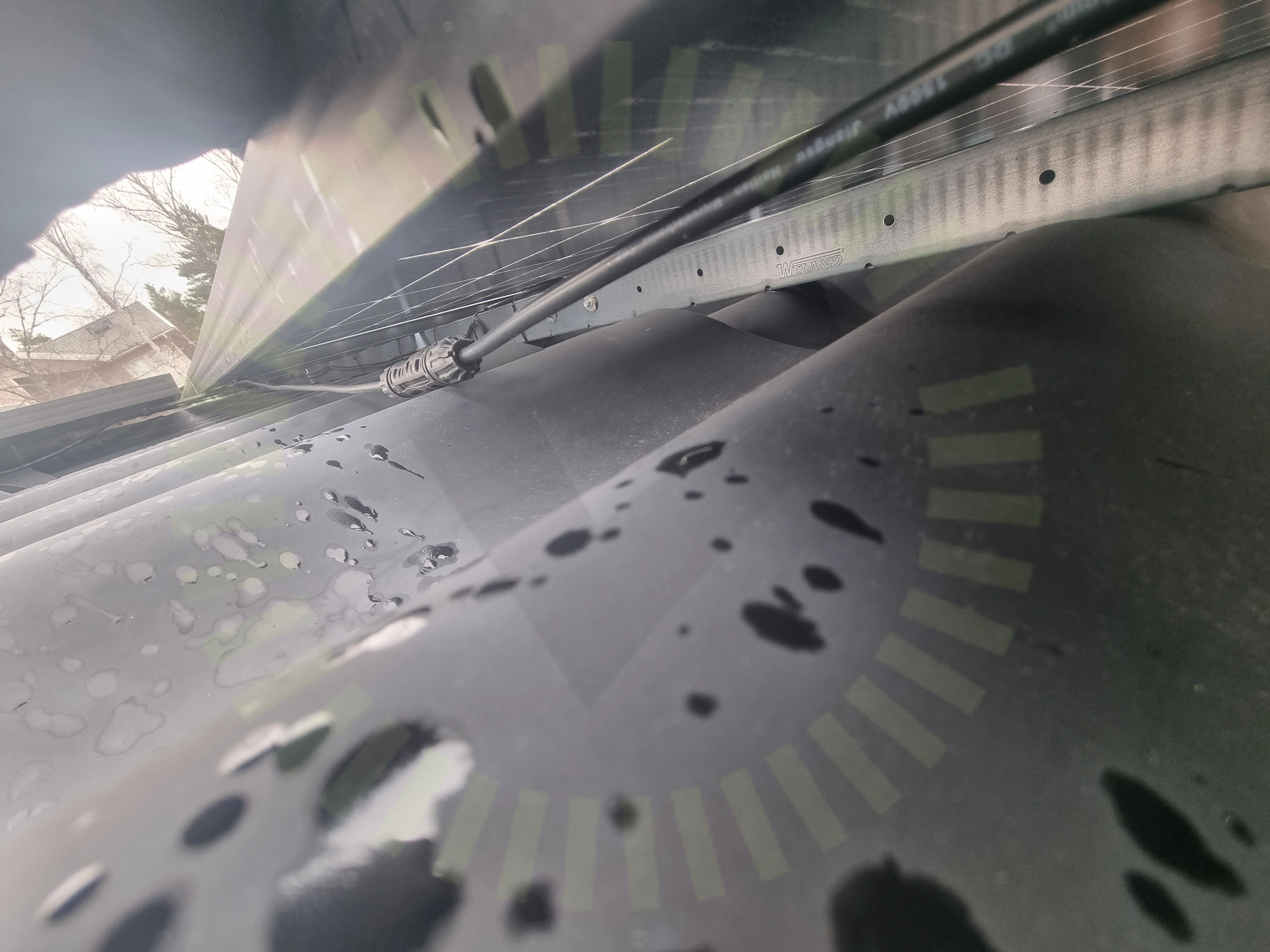

9.1 Kabeluppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)

Godkända kontrollpunkter

14/15

Använd skruvDC kabel förläggningFrämmande materialInfästning skenaKlämmor rätt förläggningMittklämma skruvMittklämmorPlaceringShimsSkadorSnö- och VindlastberäkningVäderbeständigt materialÄndklämmor skena Ändklämmor skruv
