Besiktningsrapport

8.9

Installation genom

Nova Solar

Datum

3 augusti 2023

Ort

Torslanda, Västra Götalands län

Underbyggnad

Trasiga felmonterade takpannor

Glipande takpannor

+ 4

88% godkända12% ej godkända

Om installationen

PanelerLongi: LR5-54HPB 390-410M

MontagesystemWeland Stål: Läktfästen

VäxelriktareHuawei: SUN2000 (12-20KTL)-M2

TillbehörSäkerhetsbrytare AC

Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

3/4

1.1 Avtal

Inte godkänd

Installationen är inte levererad enligt avtal. Placering utav paneler avviker från layout.

Avtal

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

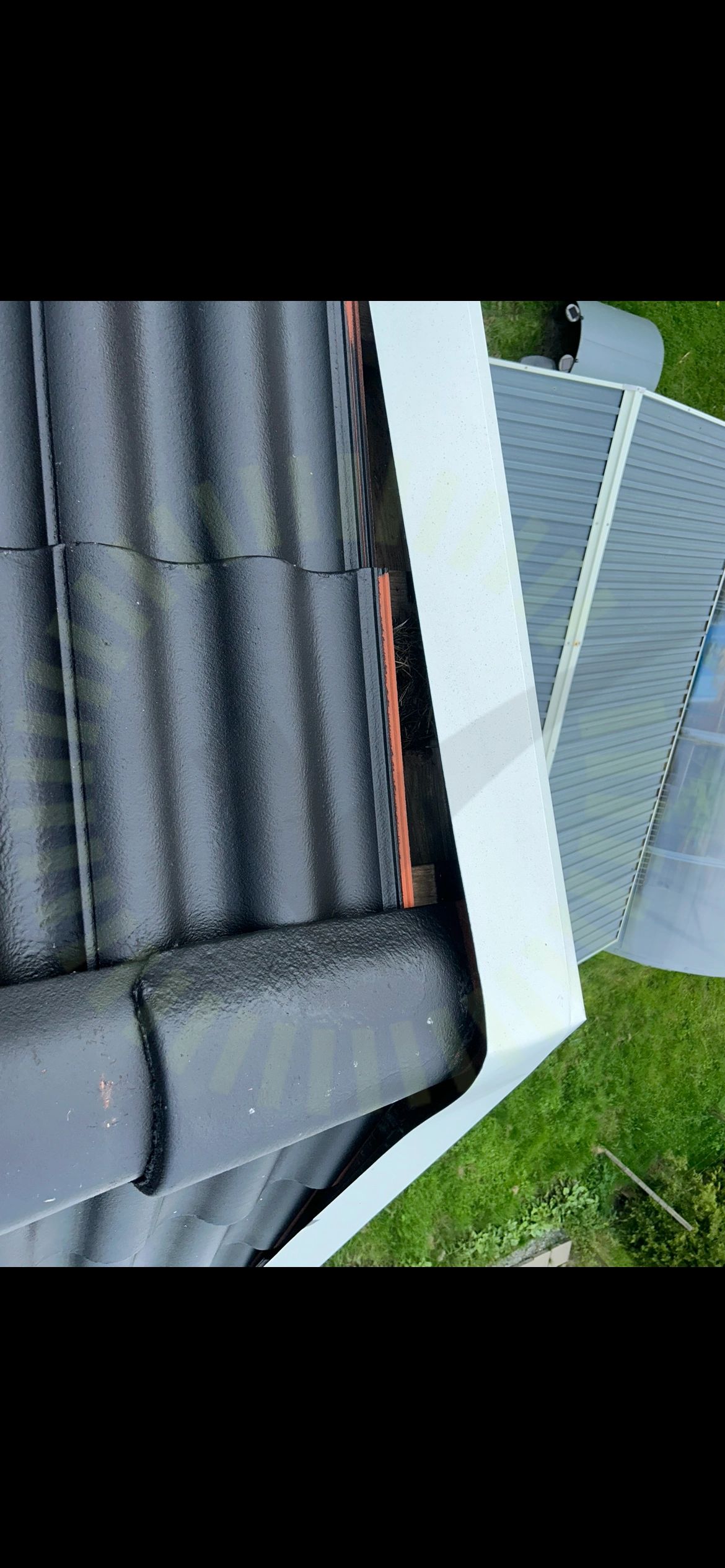

1.3 Trasiga felmonterade takpannor

Inte godkänd

Trasiga pannor och förskjutning utav pannor på garagetaket bildar glipa.

Godkända kontrollpunkter

1/4

Mätprotokoll DC

Säkerhetsbrytare AC

Anmärkningar

1/6

2.1 Förskruvningar

Inte godkänd

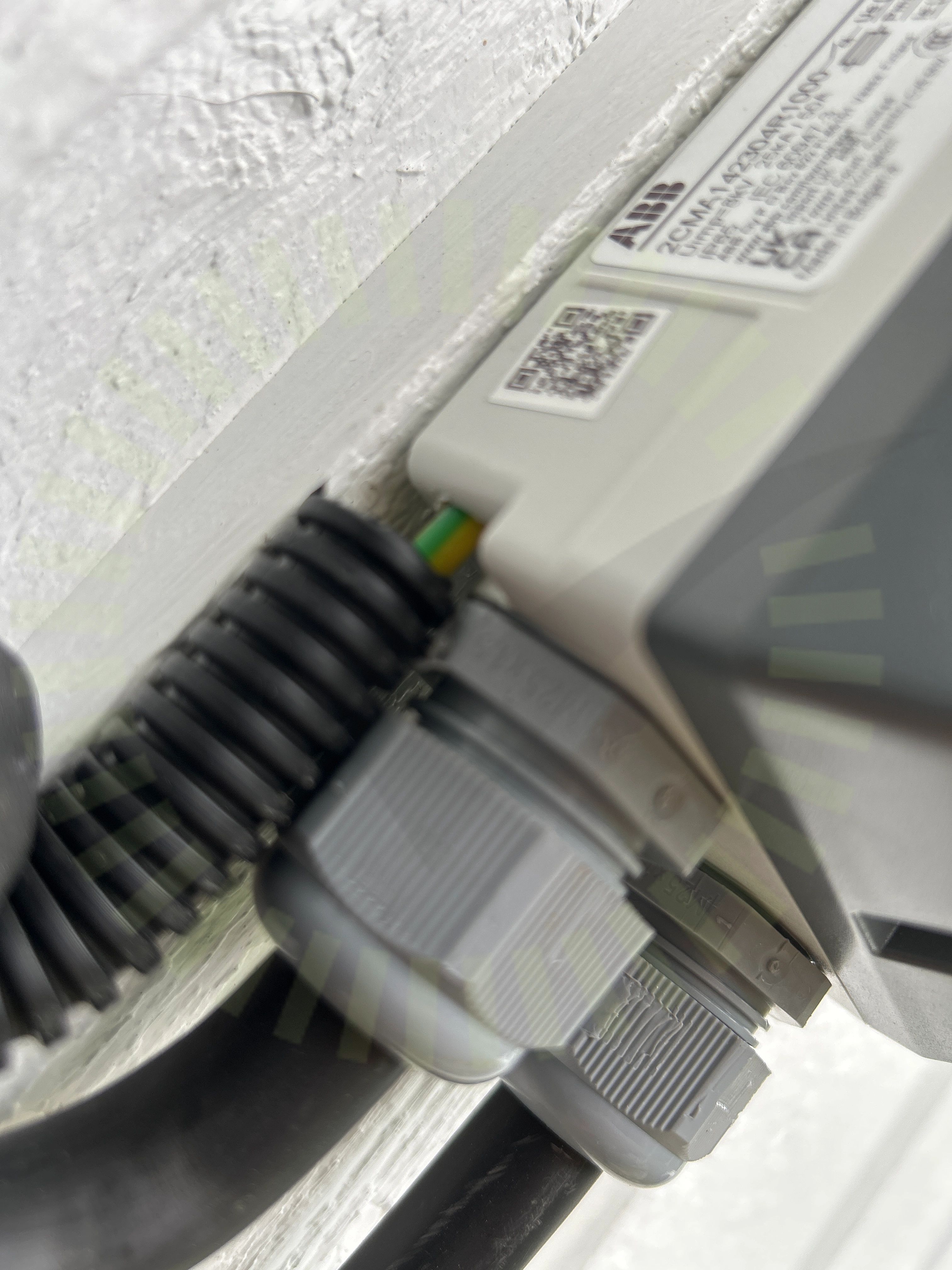

Förskruvning saknas.

Godkända kontrollpunkter

5/6

AnslutningBöjradieEgenskaperInfästningPlacering

Tak 1, Longi: LR5-54HPB 390-410M

Anmärkningar

2/16

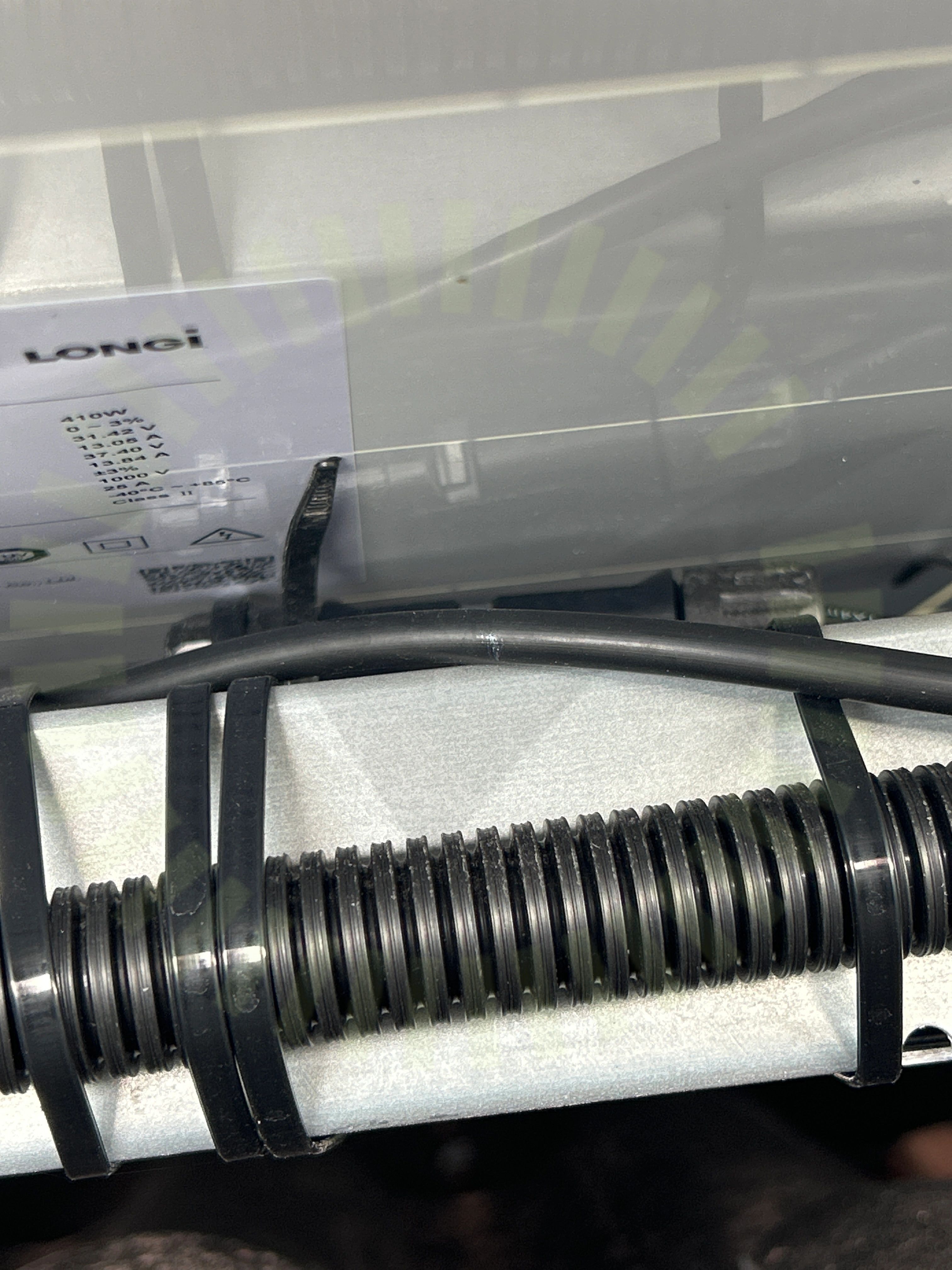

3.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.

Installation Manual for LONGi Solar PV Modules, V15, Sida 13

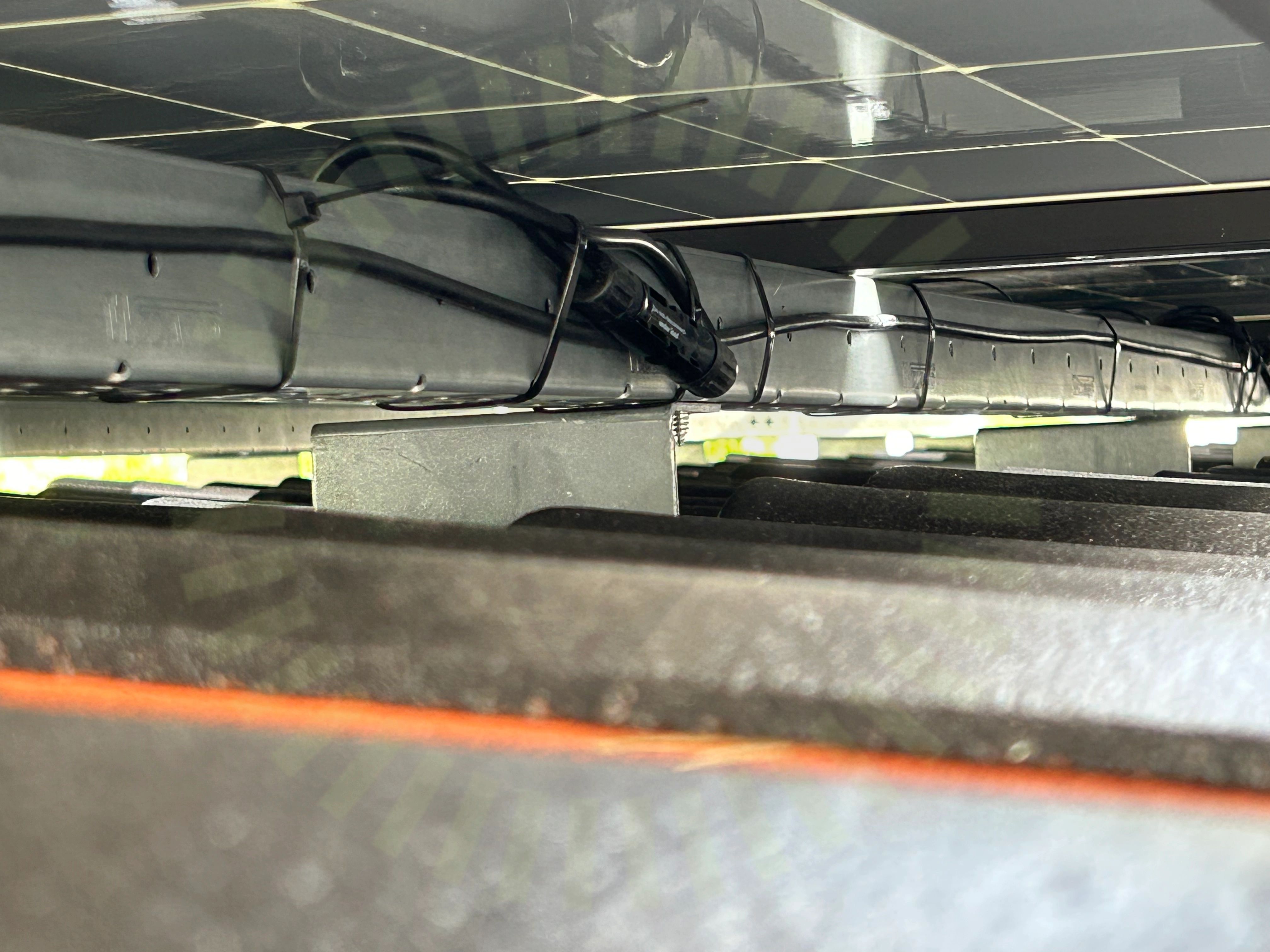

3.2 Panelkablagets böjradie

Inte godkänd

Panalernas kablar har en för skarp böjradie.

Installation Manual for LONGi Solar PV Modules, V15, Sida 25

Godkända kontrollpunkter

13/16

Avstånd till takDräneringshålFörbindelse av kontakterFörläggning DC kontakterKlämmornas placeringKontaktdonKopplingslådaMellanrumPunktbelastningSkuggaSpänningar i ramStress på kontakterÖverlappning

Ej tillgängligt vid besiktning

1/16

Strängförläggning

Tak 1, Weland Stål: Läktfästen

Anmärkningar

6/24

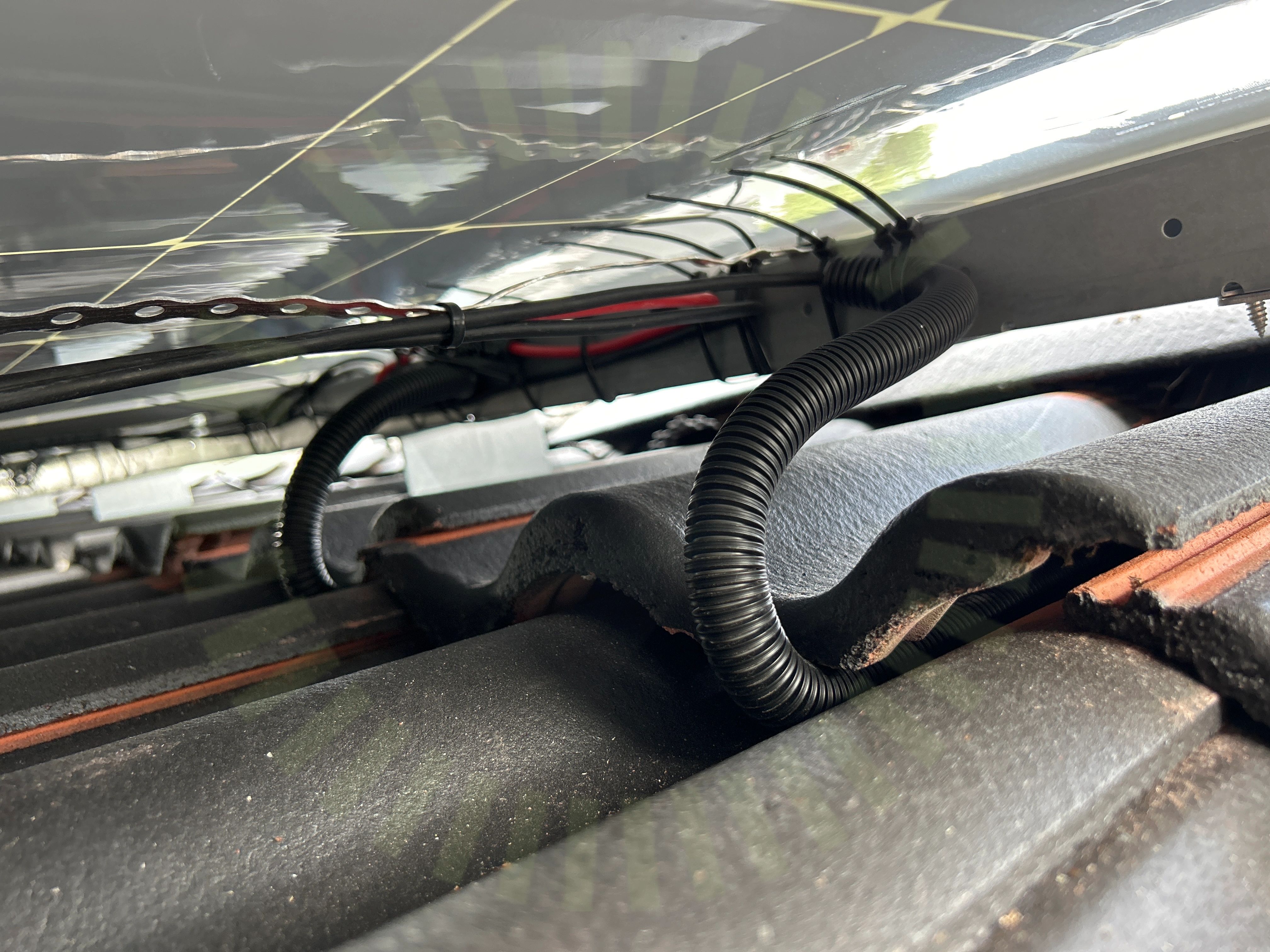

4.1 Glipande takpannor

Inte godkänd

Stora glipor mellan takpannor innebär risk att fukt, skräp och skadedjur kan komma in.

4.2 Skador

Inte godkänd

Skador noterade.

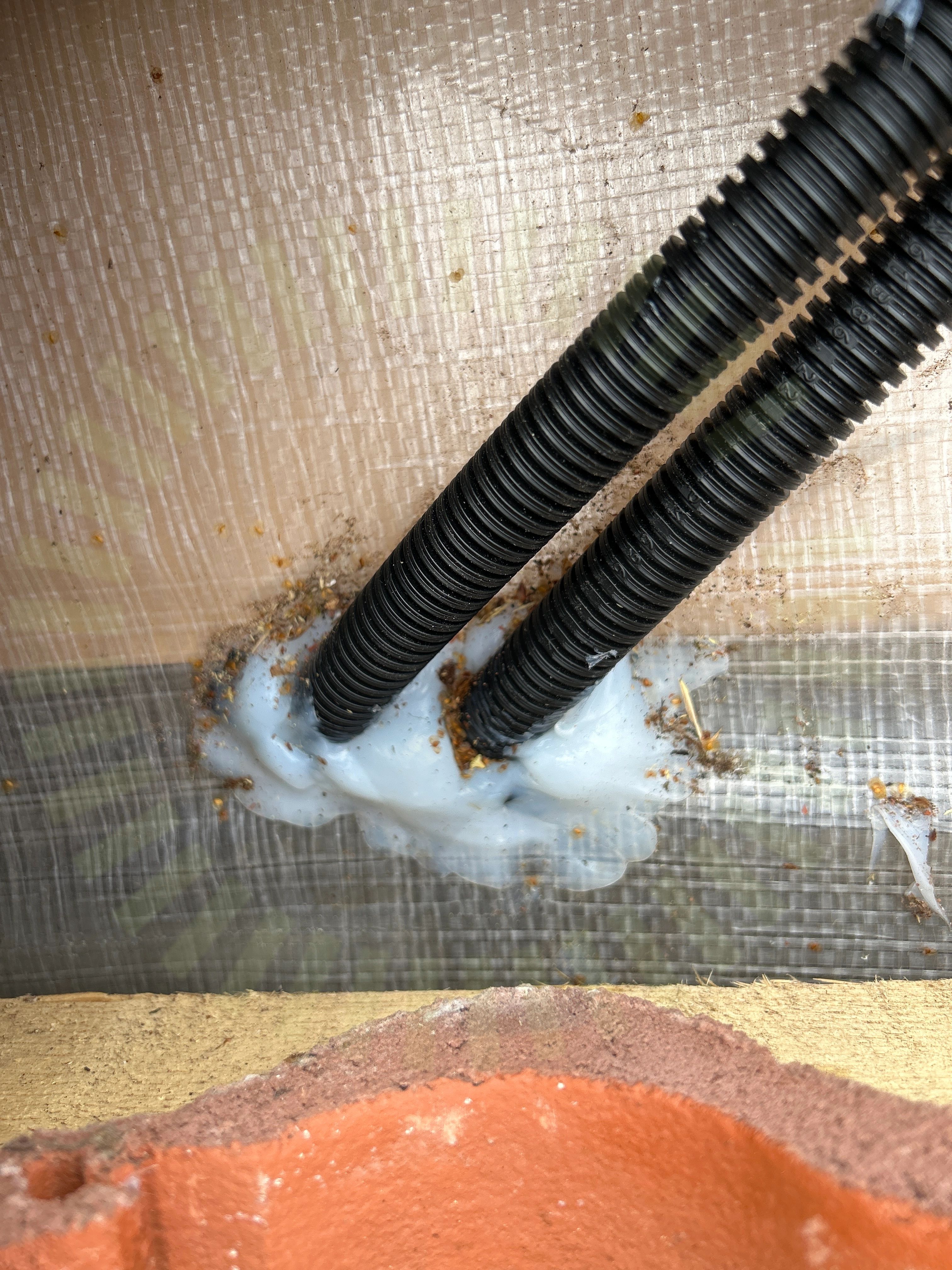

4.3 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

4.4 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

4.5 Takkrokarnas CC

Inte godkänd

Lastberäkning saknas. Kontroll av korrekt avstånd mellan infästningar inte möjligt.

MA5104. Sid 1 (1) | Version 4 - 221101

4.6 Underbyggnad

Inte godkänd

Lastberäkning saknas. Kontroll av underbyggnad mot beräknade laster inte möjligt.

PD5109 | Version 4 - 221028 | Sid 1 (1)

Godkända kontrollpunkter

18/24

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningLäktinfästningMittklämma skruvMittklämmorPlaceringSkenornas infästningSkenornas överhängSkenskarvarTvådelad TakkrokUnderliggande takpannaVäderbeständigt materialÄndklämmor skena Ändklämmor skruv

Varselmärkning

Godkända kontrollpunkter

5/5

Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning
