1.1 PEN-ledare
Inte godkändInstallation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.
SS 436 40 00, utgåva 4 (543.4.1)
Besiktningsrapport
9.6
Installation genom
Nya Energihem Norden AB
Datum
21 oktober 2024
Ort
Åkersberga, Stockholms län
94% godkända6% ej godkända
Om installationen
PanelerLongi: LR5-54HTB
MontagesystemTJB: Solentra papptak - Infästningsplatta synligt montage
VäxelriktareSunGrow: SH5-10RT
TillbehörSäkerhetsbrytare AC
TillbehörCHINT: Sungrow DTSU666
TillbehörUndercentral
Installerad av Nya Energihem Norden AB som har ett medelhögt snittbetyg på 8.3 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Undercentral
Anmärkningar
1/6Godkända kontrollpunkter
5/6InfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Allmänt
Anmärkningar
1/32.1 Strängschema
Inte godkändSträngschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Godkända kontrollpunkter
2/3AvtalMätprotokoll DC
CHINT: Sungrow DTSU666
Godkända kontrollpunkter
4/4Anslutning av smartmätareFastsäkring av produktSignalkabel till växelriktarenSkador signalkablage
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Tak 1 - TJB: Solentra papptak - Infästningsplatta synligt montage
Anmärkningar
1/21

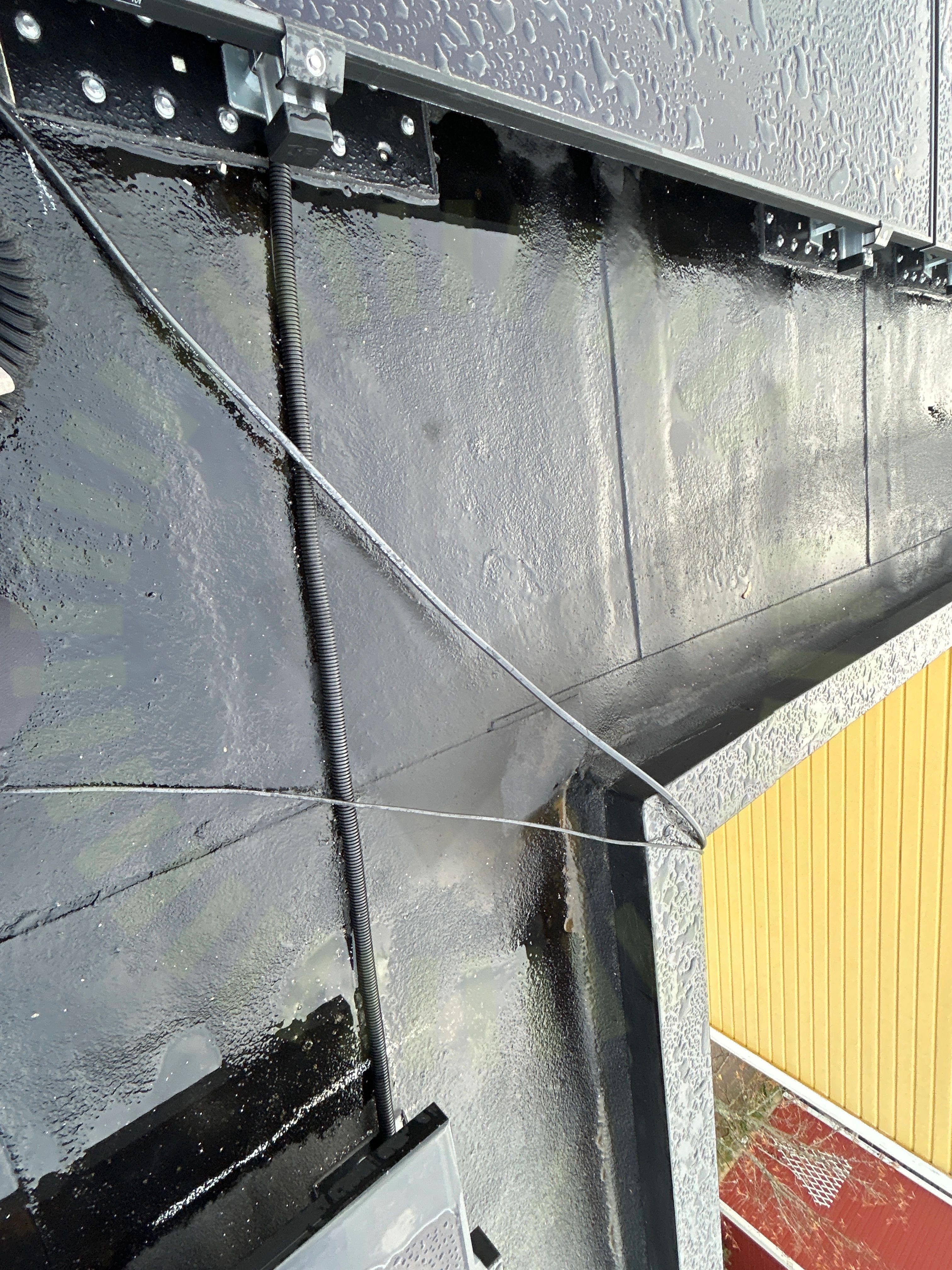

5.1 Kabeldragning mellan takytor
Inte godkändKabeldragning mellan panelfält är inte fastsäkrad.
SS 436 40 00 (712.522.101)
Godkända kontrollpunkter
20/21CC infästningarDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeluppfästningKlämmans placering i skenaMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakinfästningTaklutningTätning mot takUnderbyggnadVäderbeständigt materialÄndklämmor
Tak 1, Longi: LR5-54HTB
Godkända kontrollpunkter
17/17Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggningSpänningar i ramStress på kontakterSträngförläggning
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
3/36
8.1 Avstånd närliggande objekt
Inte godkändVäxelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.
SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 36

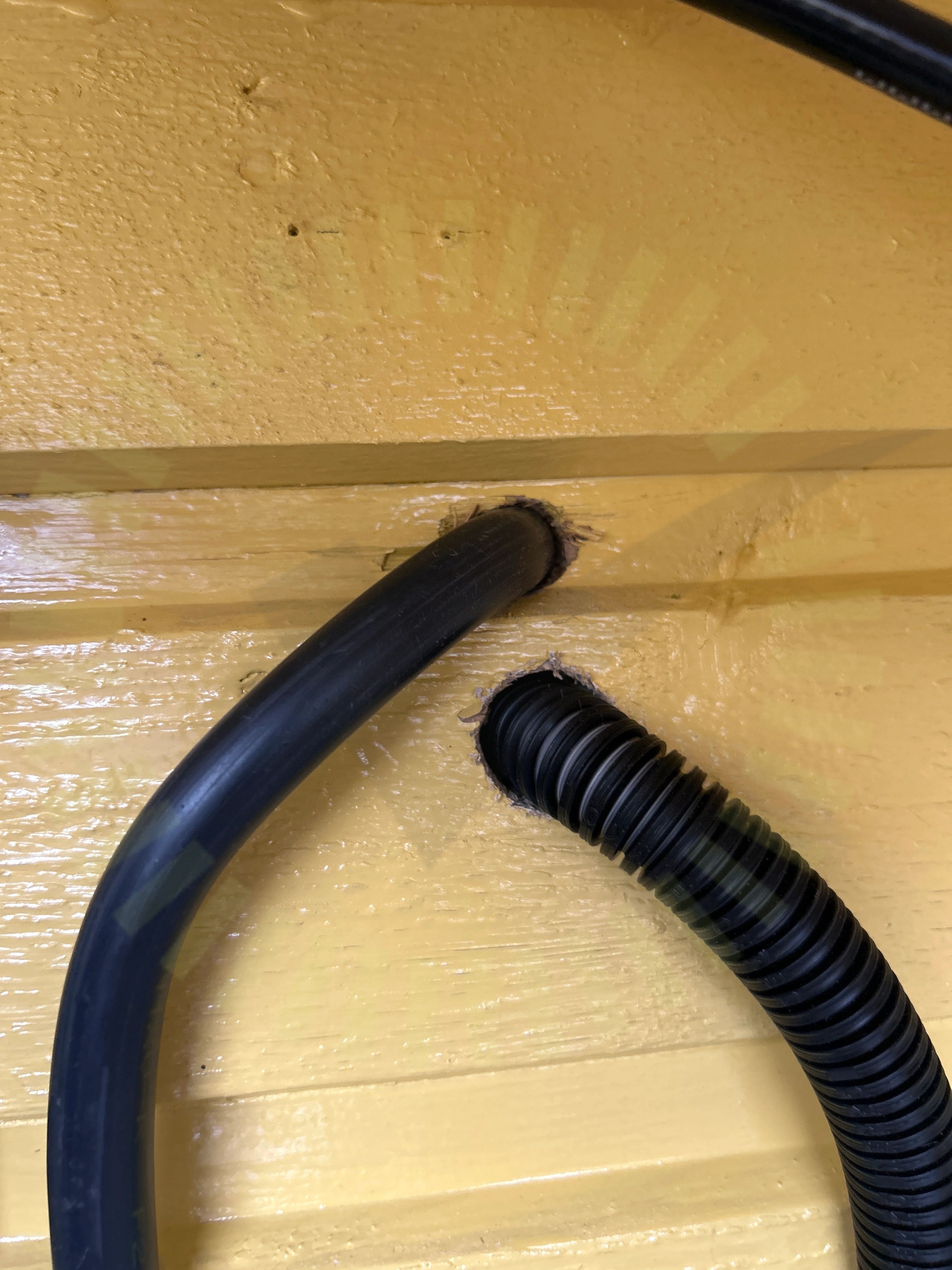

8.2 Genomföringar
Inte godkändGenomföringar inte tätade.
SS 436 40 00 (527.2.1)
8.3 Identifiering
Inte godkändMärkning saknas för växelriktarens säkringar. Det är inte tydligt vad säkringen är till.
SS 436 40 00 (514.1)
Godkända kontrollpunkter
32/36AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
Ej tillgängligt vid besiktning
1/36Strängdesign
