Besiktningsrapport

8.4

Installation genom

1KOMMA5°

Datum

12 juli 2023

Ort

VEBERÖD, Skåne län

Skenornas infästning

Skydd mot beröring

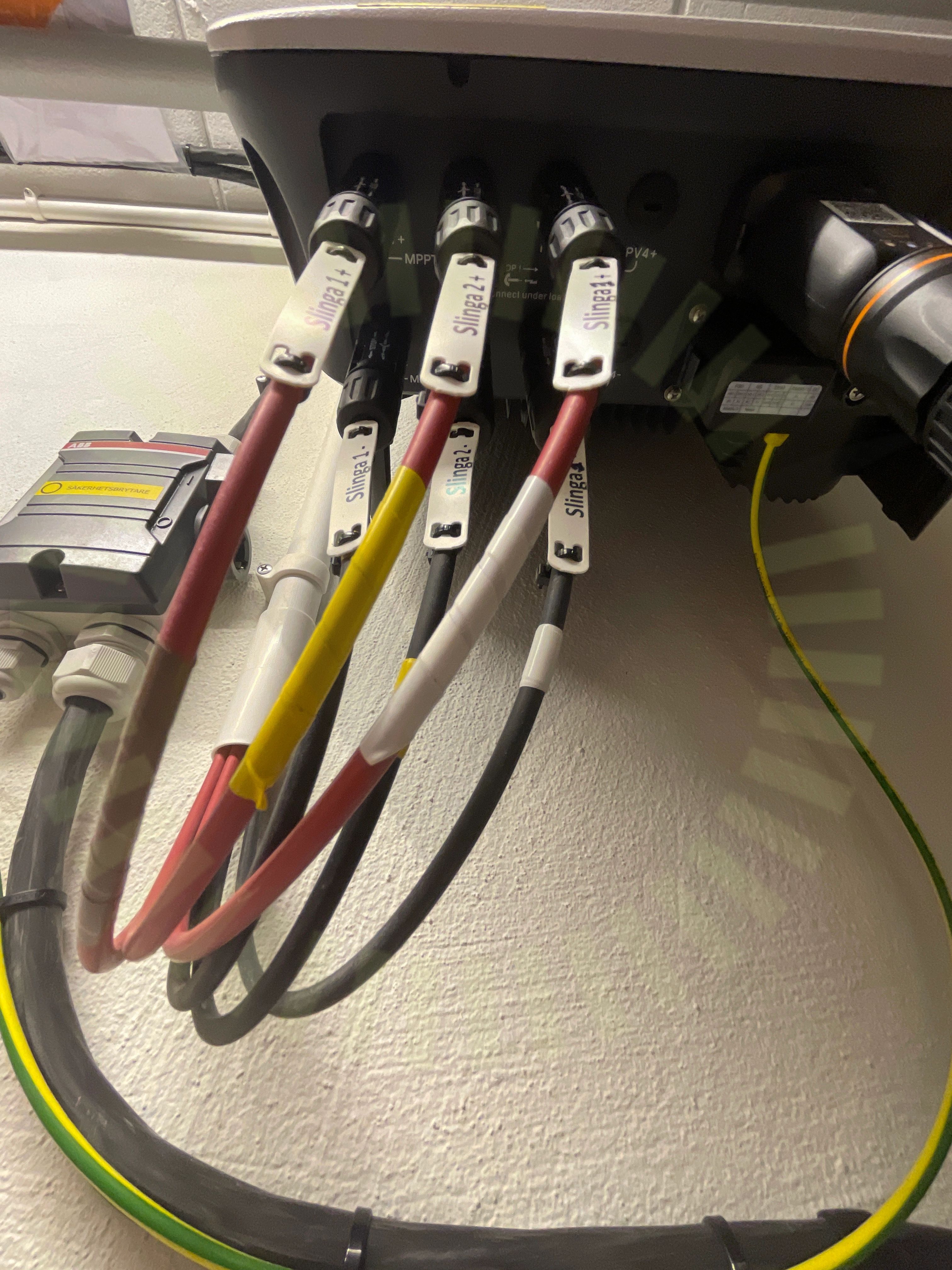

PEN-ledare

+ 11

84% godkända16% ej godkända

Om installationen

PanelerJinko:Tiger Neo N-type 54HL4-B 400-420W

MontagesystemESDEC Lutande Panntak

VäxelriktareSunGrow: SG5-12RT

TillbehörSäkerhetsbrytare AC

TillbehörUndercentral

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

ESDEC Lutande Panntak

Anmärkningar

5/26

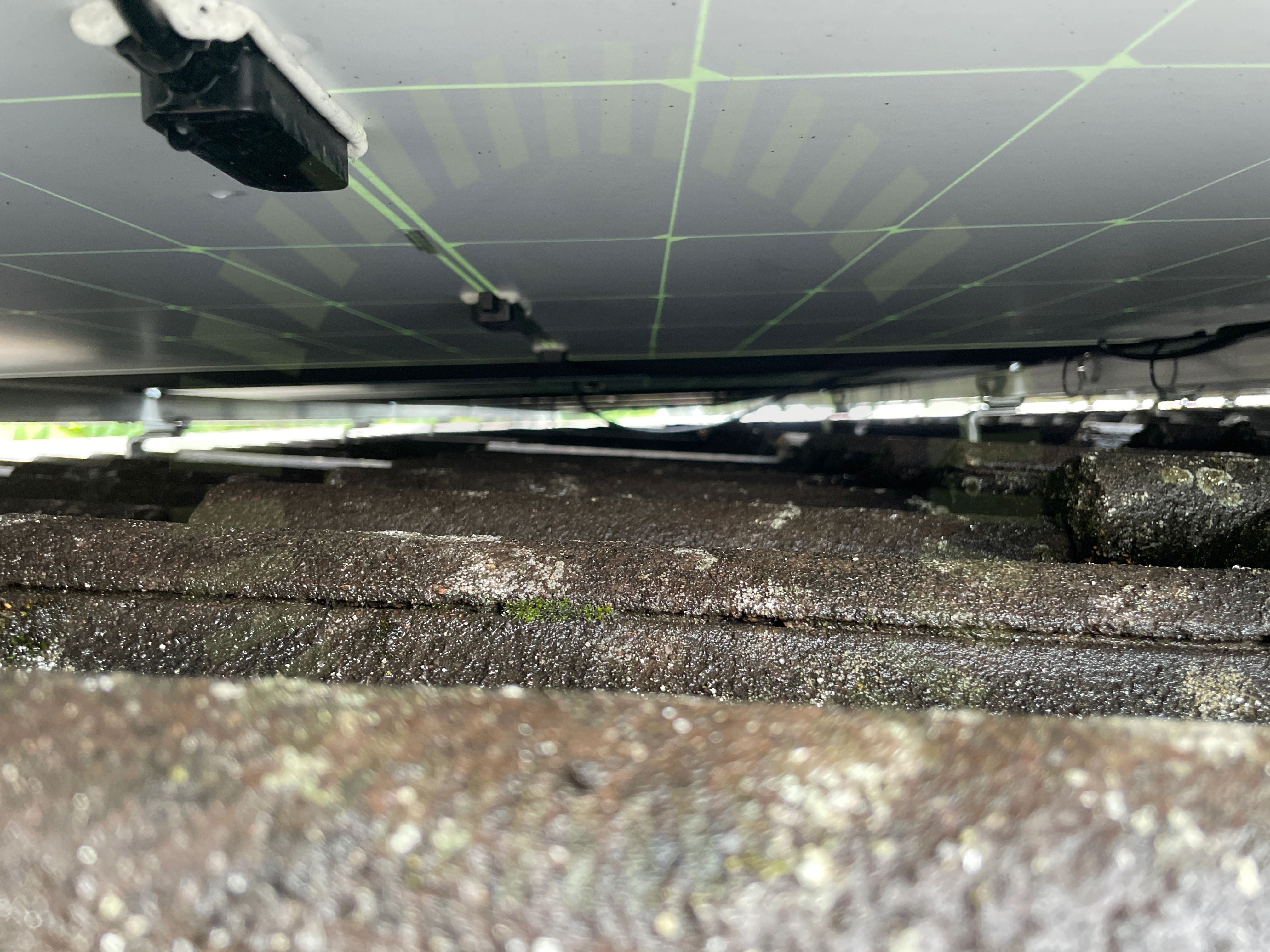

1.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

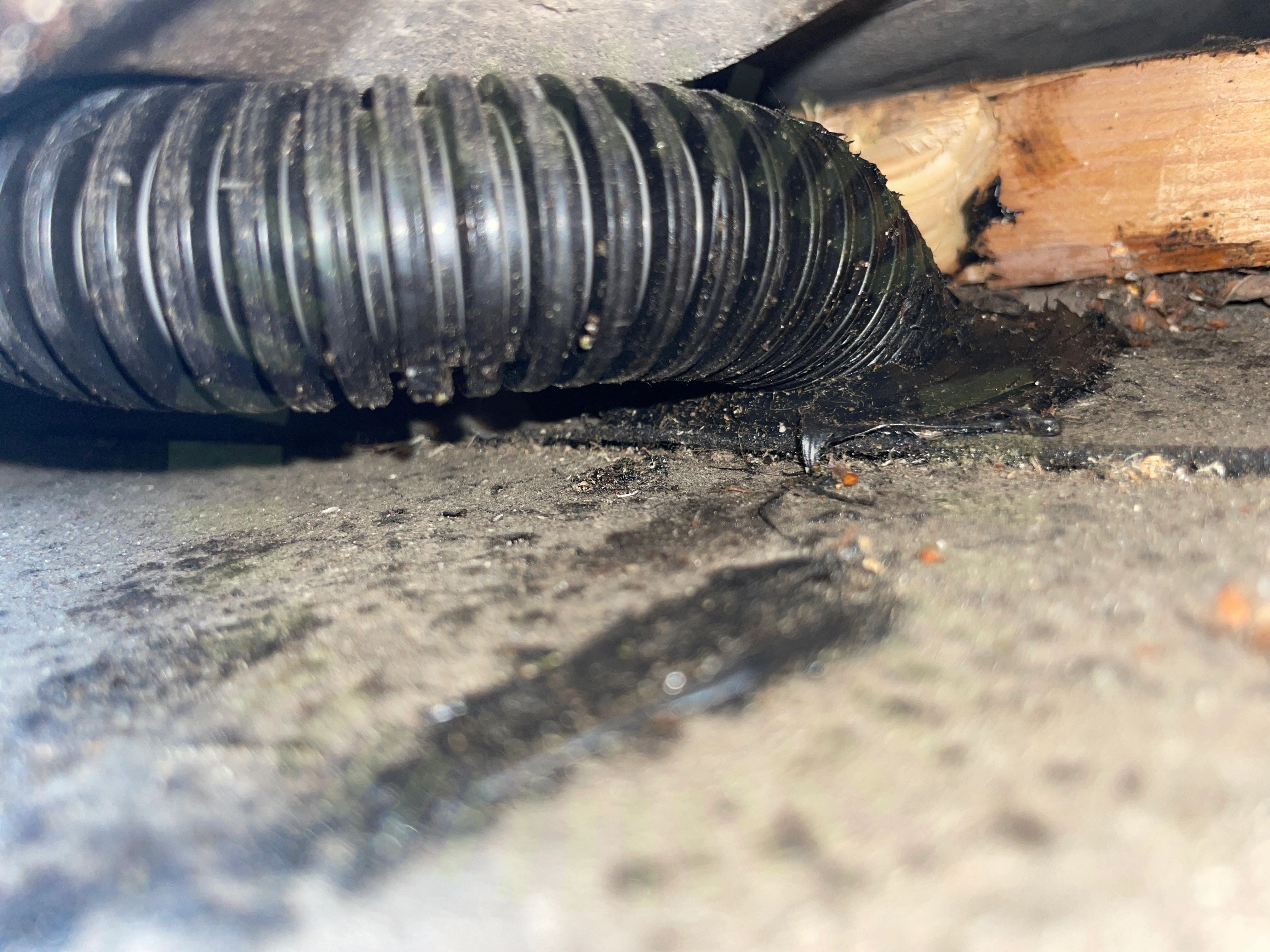

1.2 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

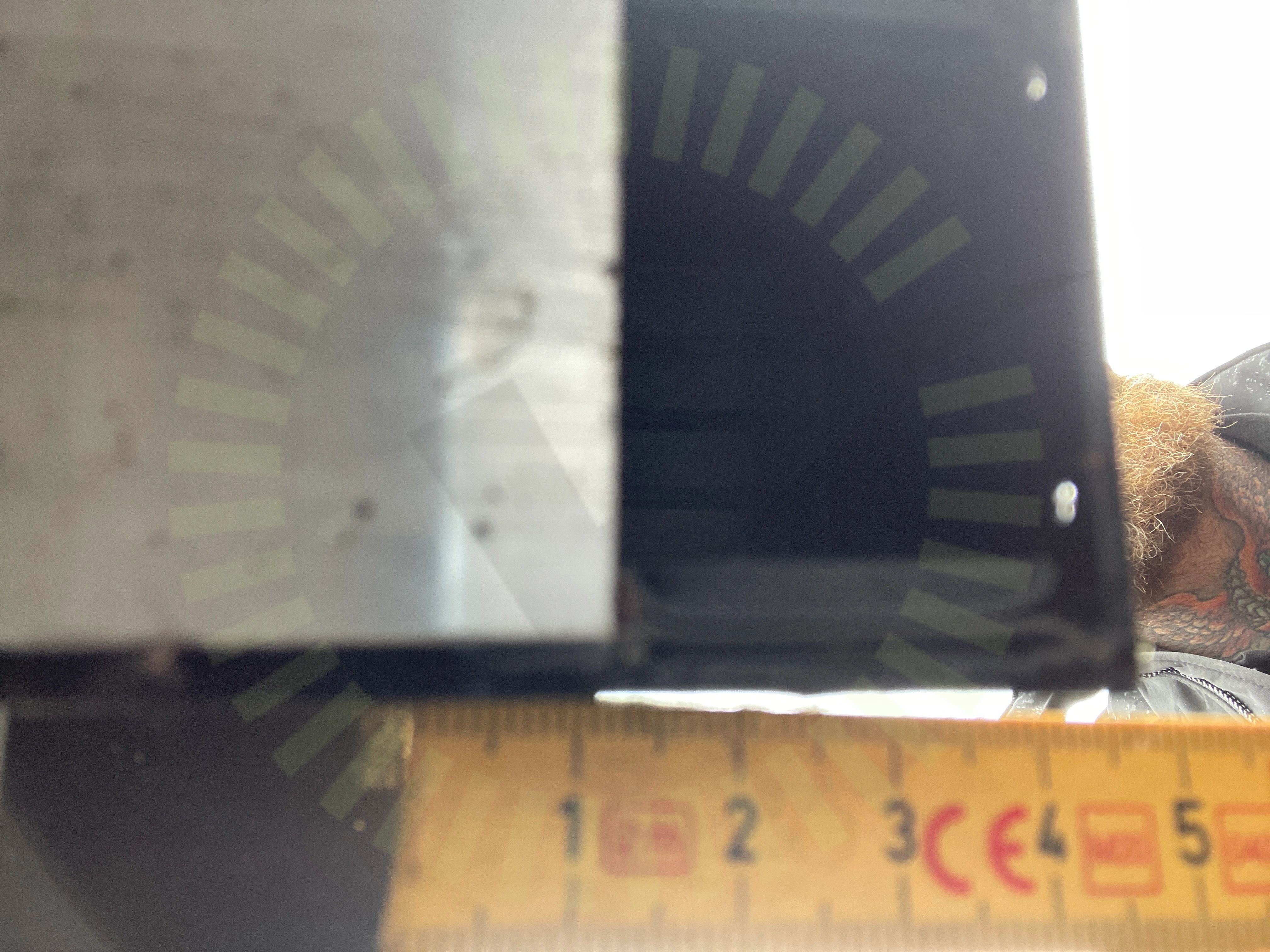

1.3 Skenans utstick för klämma

Inte godkänd

Skenan sticker inte ut tillräckligt från panel. Ska vara minst 20 mm.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24

1.4 Skenornas infästning

Inte godkänd

Gafflar trycker inte mot skenans botten, flyter en bit ovanför.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18

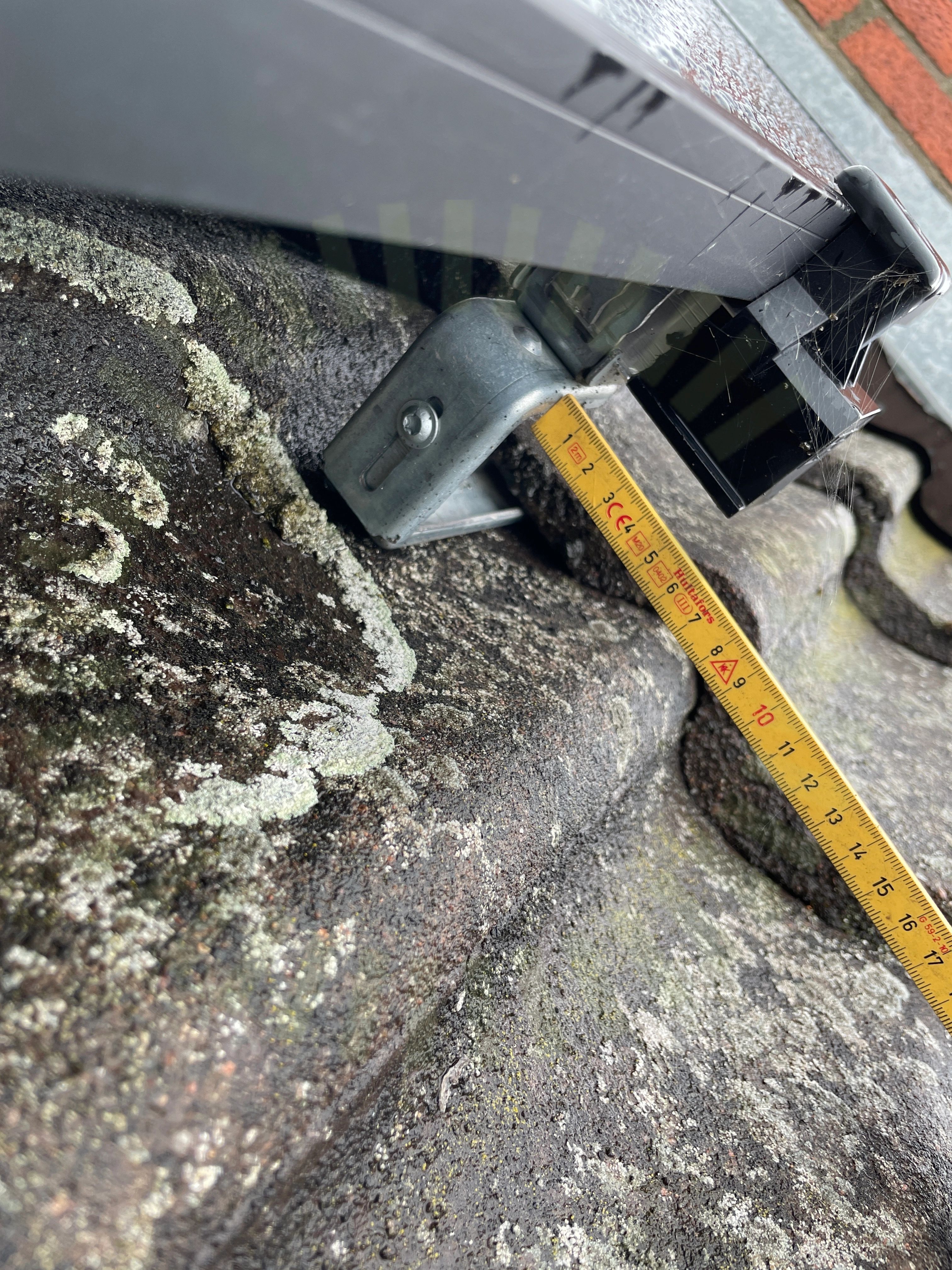

1.5 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. För kort överhäng förekommer.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

Godkända kontrollpunkter

21/26

DC kabel förläggningDräneringskanalFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekSkadorSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakkrokarnas CCTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Jinko:Tiger Neo N-type 54HL4-B 400-420W

Anmärkningar

4/16

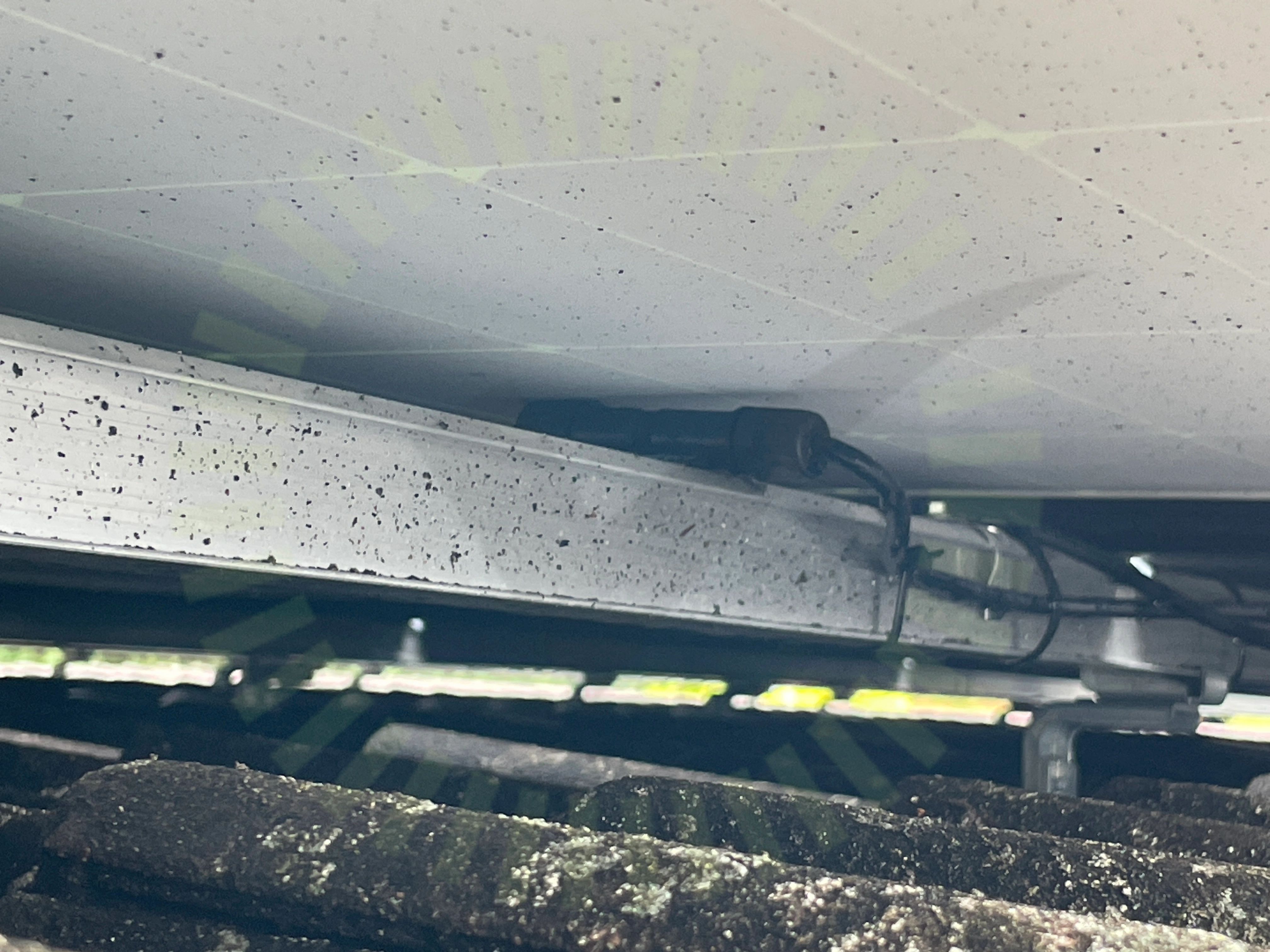

2.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.

Installation Manual Jinko (IEC) updated version-2023.02.03. sida 6.

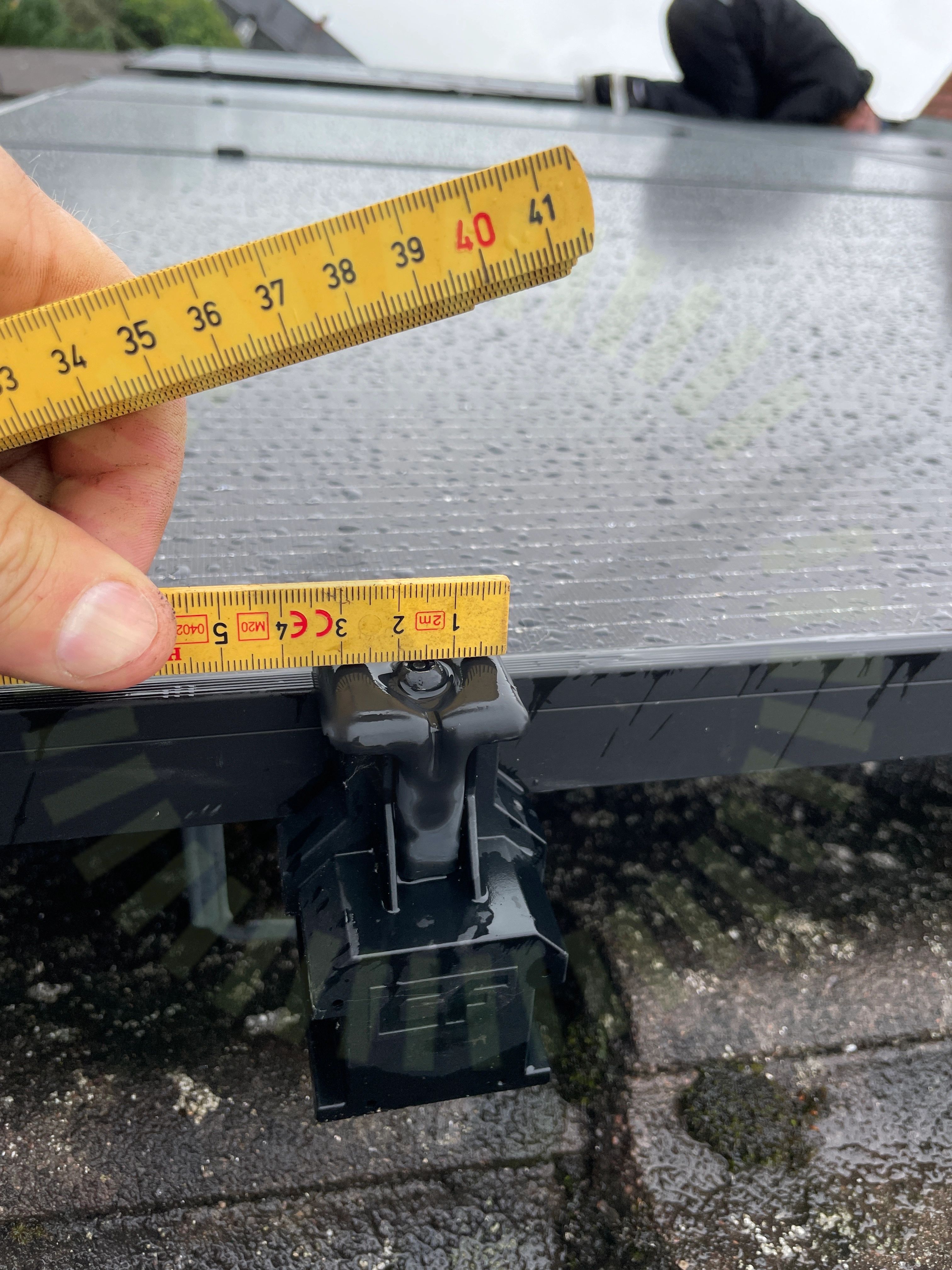

2.2 Klämmornas storlek

Inte godkänd

Montagesystemets fästen är för små för att användas med den valda panelen.

Installation Manual Jinko (IEC) updated version-2023.02.03. sida 11.

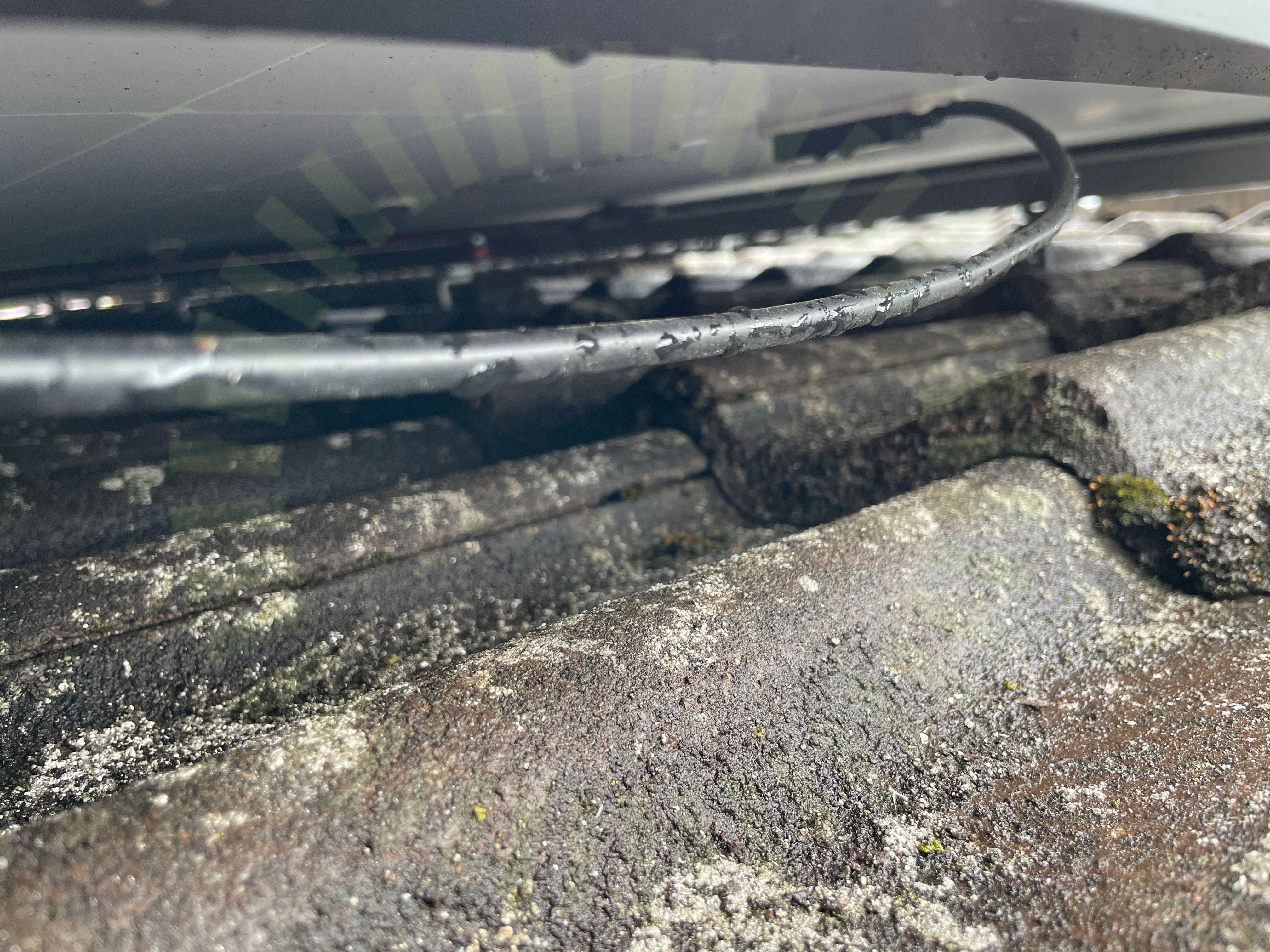

2.3 Kopplingslåda

Inte godkänd

Kablage ut från panelens kopplingsdosa är ej uppfäst med tillräckligt stöd.

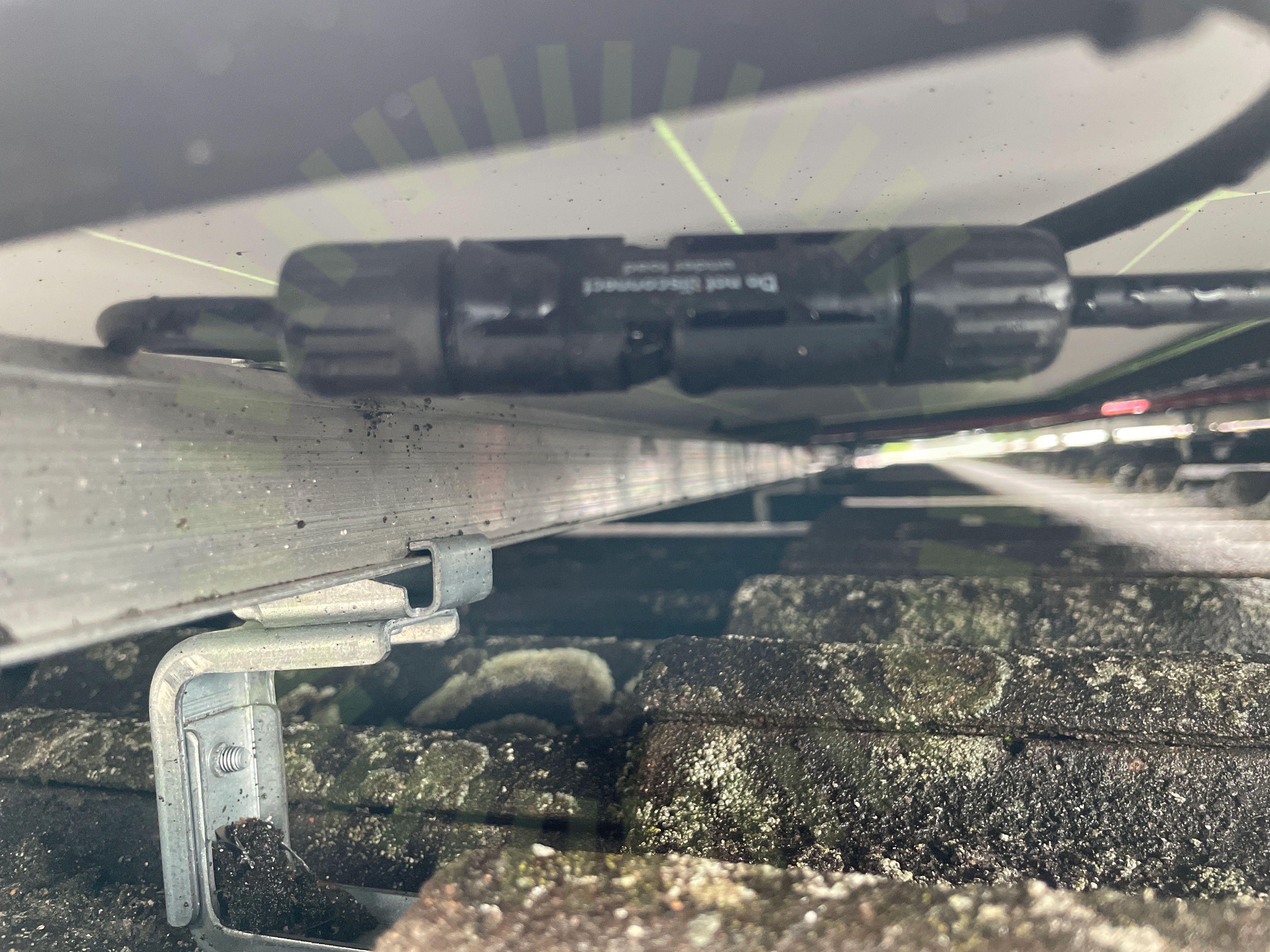

2.4 Stress på kontakter

Inte godkänd

Kablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag.

SS 436 40 00, 712.526

Godkända kontrollpunkter

12/16

Avstånd till havetDräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas överlappningKontaktdonPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ramSträngförläggning

SunGrow: SG5-12RT

Anmärkningar

4/43

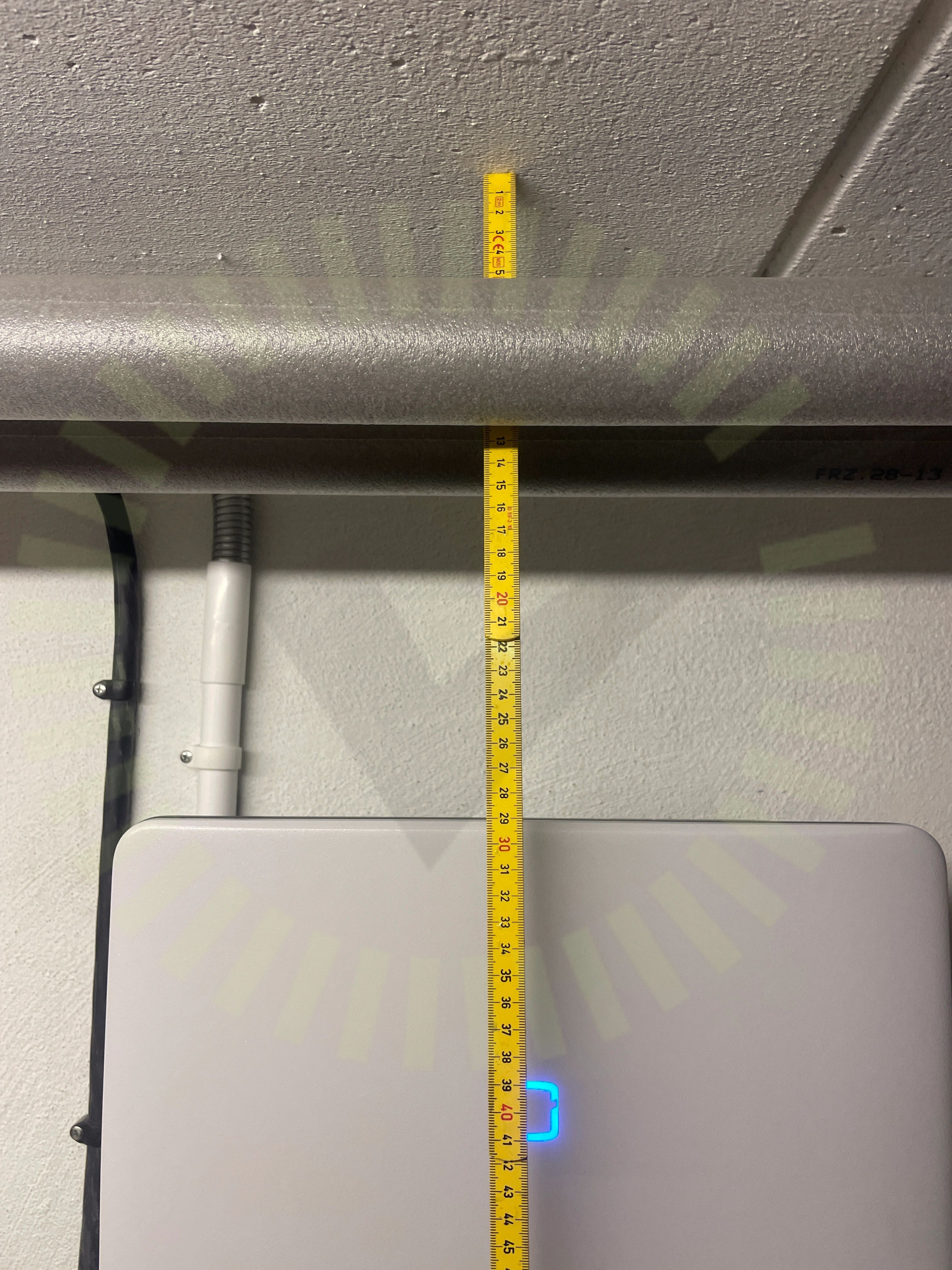

3.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SG3.0-20RT-UEN-Ver18-202212, Sida 22

3.2 DC Max Ström

Inte godkänd

Panelens ström överstiger växelriktarens MPPT

SG3.0-20RT-UEN-Ver18-202212, Sida 112-121

3.3 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

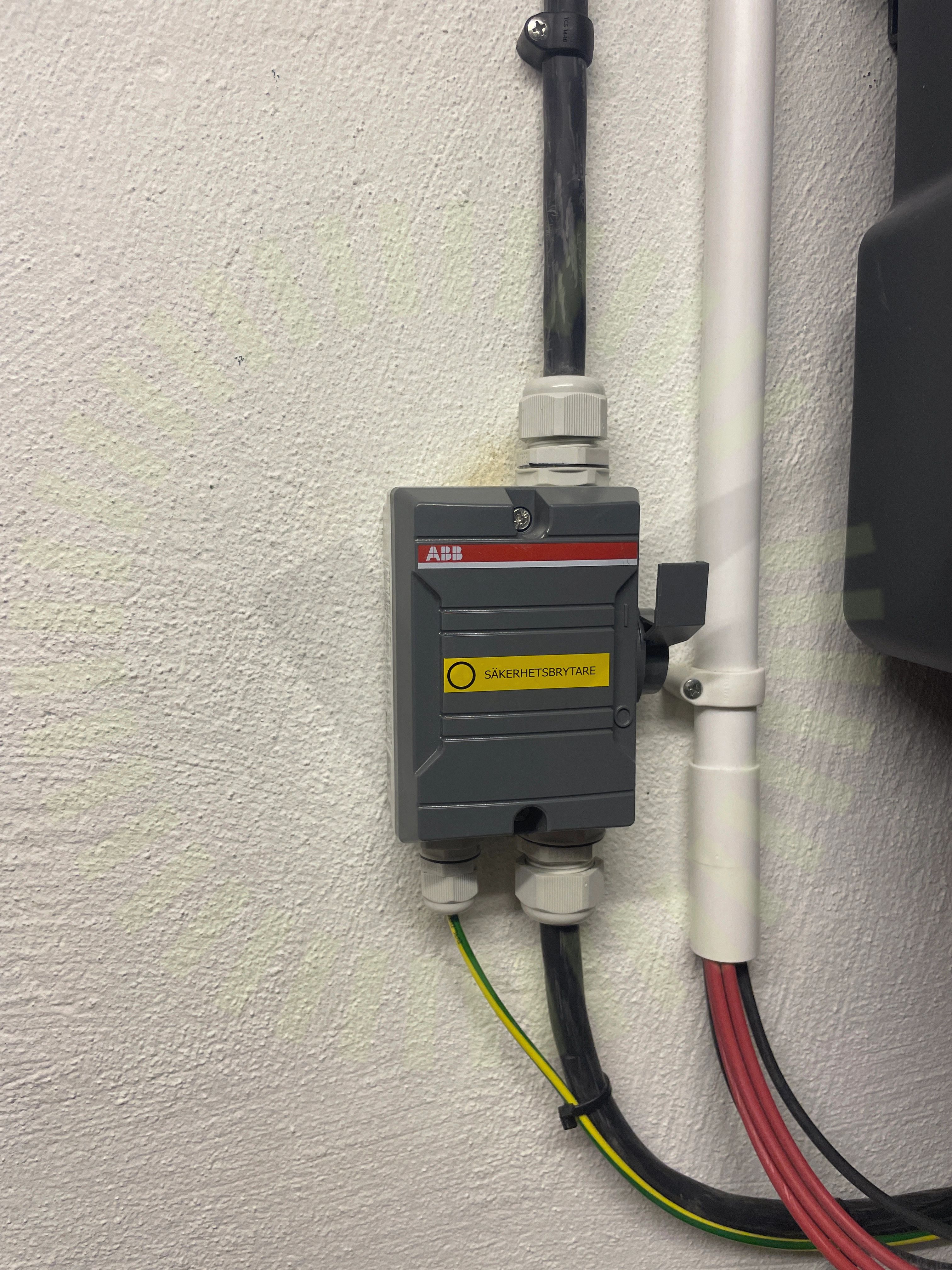

3.4 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Saknas på säkerhetsbrytare.

SEK 457, Sida 42

Godkända kontrollpunkter

38/43

AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvtalBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Min SpänningDubbel matningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInformering av solcellerInfästningJordning av chassiKabeldimensioneringLedare FastspändaLikspänningskomponenterMissvisande varselmärkningMärkningPlaceringSkadat kablageSträngdesignSträngschemaSäkringsdimensionUppskalad ledareVarning för likspänningVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/43

Tillförlitligt fäst

Säkerhetsbrytare AC

Anmärkningar

1/6

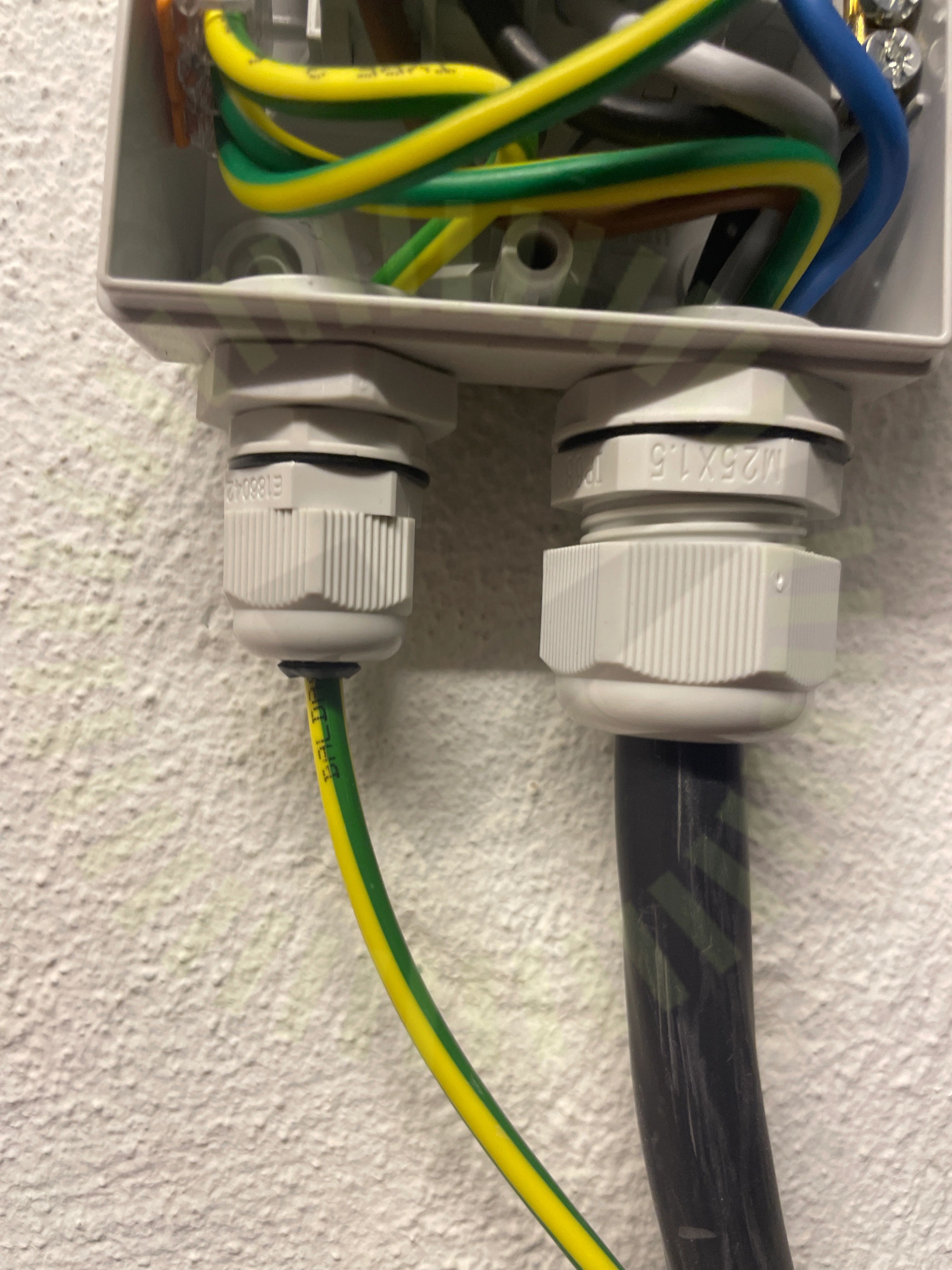

4.1 Förskruvningar

Inte godkänd

Förskruvning håller inte om PE-kablage. Går att röra in och ut.

Godkända kontrollpunkter

5/6

AnslutningBöjradieEgenskaperInfästningPlacering

Undercentral

Anmärkningar

2/7

5.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4, 543.4.1

5.2 Skydd mot beröring

Inte godkänd

Beröringsskydd är inte uppfyllt. För stort hål är taget i kapsling.

Godkända kontrollpunkter

5/7

BrytareBöjradieInfästningIP-KlassningPlacering
