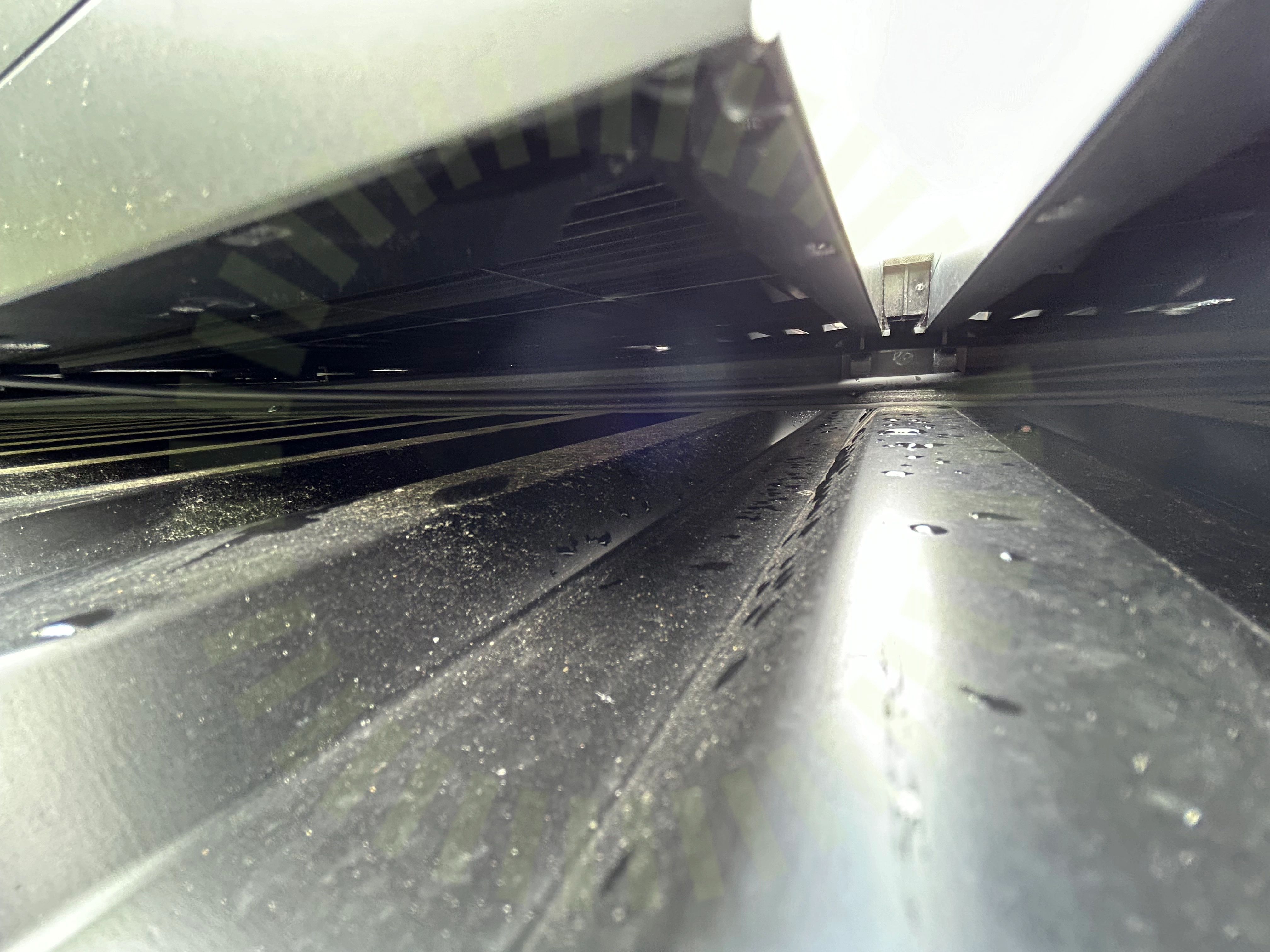

2.1 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd.
SS 436 40 00 (712.522.101)
Besiktningsrapport
9.5
Installation genom
Svea Solar
Datum
3 juli 2024
Ort
Strängnäs, Södermanlands län
96% godkända4% ej godkända
Om installationen
PanelerJa Solar: JAM54D41/LB
MontagesystemCC90 UNUM Plåttak
VäxelriktareSVEA SOLAR: Power Shifter 6-10kW
BatteriSVEA SOLAR: Power Saver 5-15kW
TillbehörUndercentral
TillbehörCHINT: DTSU666
Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmän
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
CC90 UNUM Plåttak
Anmärkningar
1/18Godkända kontrollpunkter
16/18CC måttDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningKabeldragning mellan takytorKlämmans placering i skenaMittklämmorPanelmåttSkadorSkenans utstick för klämmaSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndVäderbeständigt materialÄndklämmor
Ej tillgängligt vid besiktning
1/18Takgenomföring
CHINT: DTSU666
Godkända kontrollpunkter
5/5Anslutning av CT klämmorMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage
Ja Solar: JAM54D41/LB
Godkända kontrollpunkter
15/15Avstånd till havDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
SVEA SOLAR: Power Saver 5-15kW
Anmärkningar
2/14
5.1 Fastsäkring av produkt
Inte godkändGolvinfästning är inte utförd. Alla batteripack måste då fästas i väggen. Infästningar saknas.
Power Saver Battery User Manual Issue 01 Date 2023-11-31, Sida 77
5.2 Placering av batteri
Inte godkändBatteriet är inte placerat mot ett brandskyddande material.
Power Saver Battery User Manual Issue 01 Date 2023-11-31, Sida 70
Godkända kontrollpunkter
12/14Avstånd till växelriktareBatteri PEBatterikåporDC anslutningNärliggande objektRakt ståendeSignalkabel batteriSkadorSmart Power SensorTillgång till batterietUppfästning av kablageVäderskydd
SVEA SOLAR: Power Shifter 6-10kW
Anmärkningar
1/39

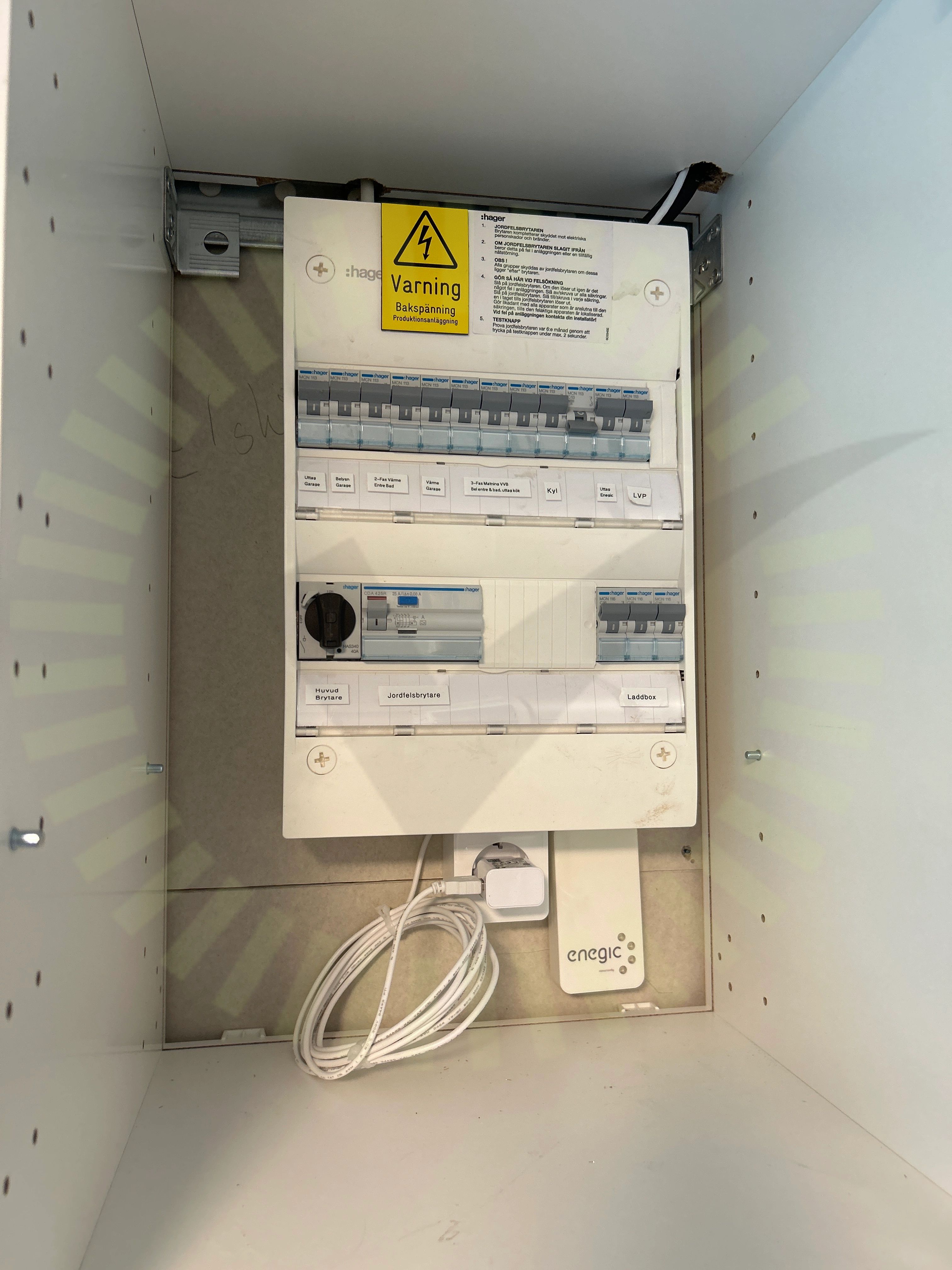

6.1 Informering av solceller
Inte godkändMärkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.
SS 436 40 00 (712.514.101)
Godkända kontrollpunkter
38/39AC anslutning växelriktareAC kablage förläggningAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVarning för backspänningVarning för likspänningVentilationVäderbeständigt materialVäxelriktarens IP klassning
Undercentral
Godkända kontrollpunkter
6/6FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
