Besiktningsrapport
8.3
Installation genom
Smart Solkraft
Datum
14 juli 2023
Ort
Norrköping, Östergötlands län
Skenornas överhäng
Läktinfästning
Kabeluppfästning
+ 7
85% godkända
15% ej godkända
Om installationen
Paneler
Denim: U M3 405-410 108H
Montagesystem
Windon: Läktfäste
Växelriktare
GroWatt: MOD 10-15KTL3-X
Tillbehör
Smartmätare: EASTRON: SDM630
Tillbehör
Undercentral
Installerad av Smart Solkraft som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Tak 1, Denim: U M3 405-410 108H
Anmärkningar
4/14

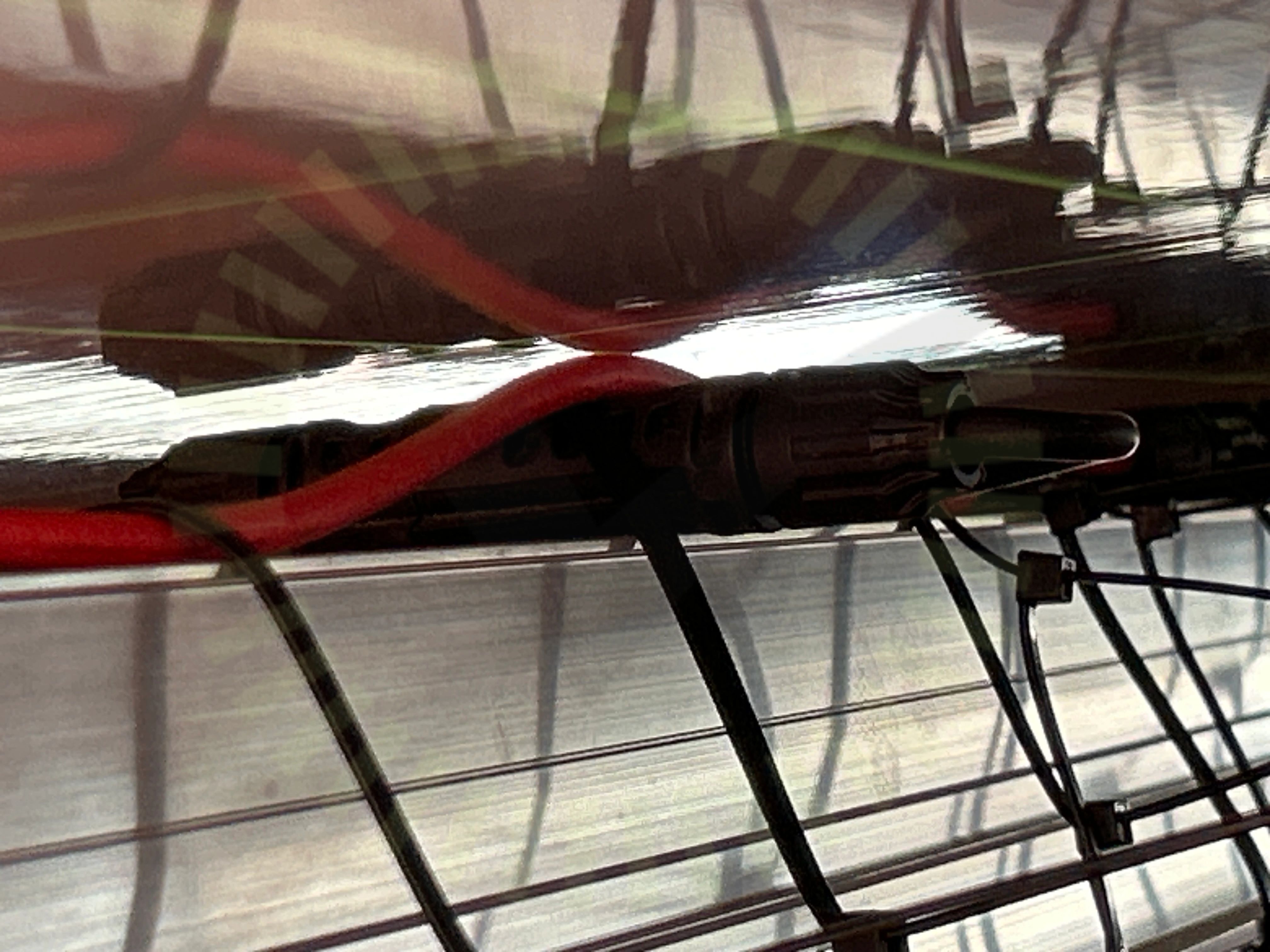

2.1 Föremål mot bakstycke
Inte godkänd
Föremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.

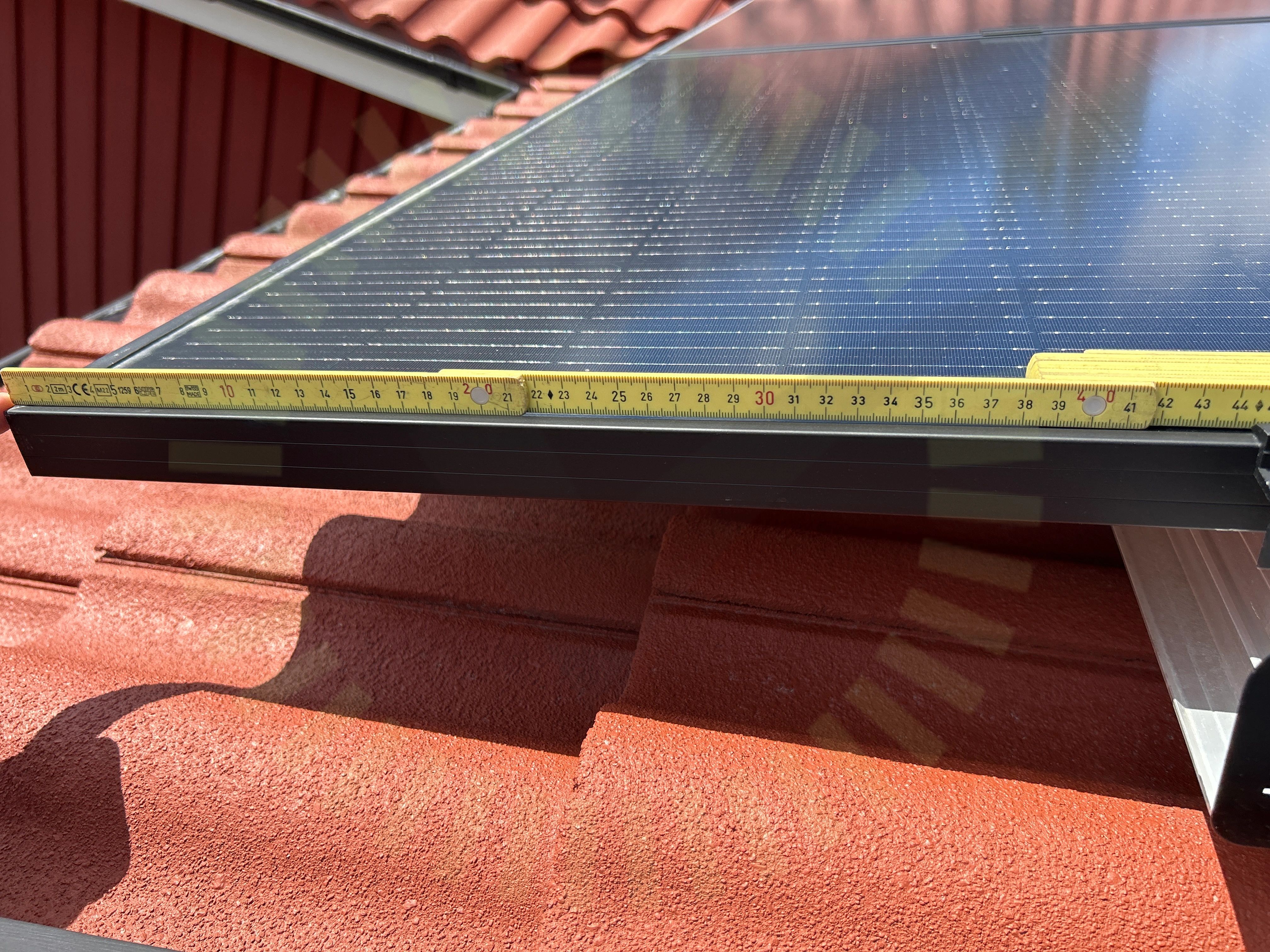

2.2 Klämmornas placering
Inte godkänd
Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

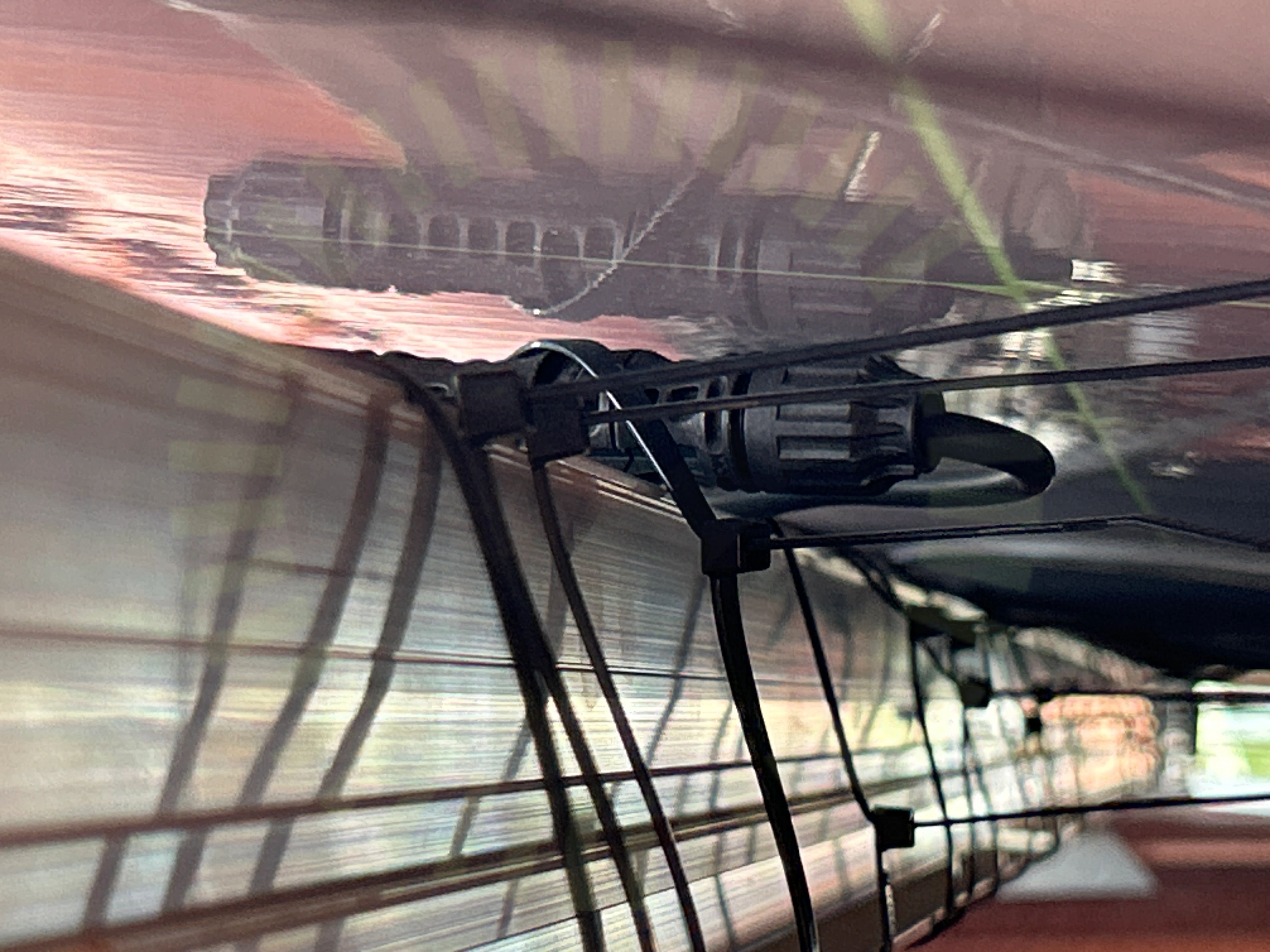

2.3 Kontaktdon
Inte godkänd
Buntband ska inte placeras över kontaktdonens hölje.

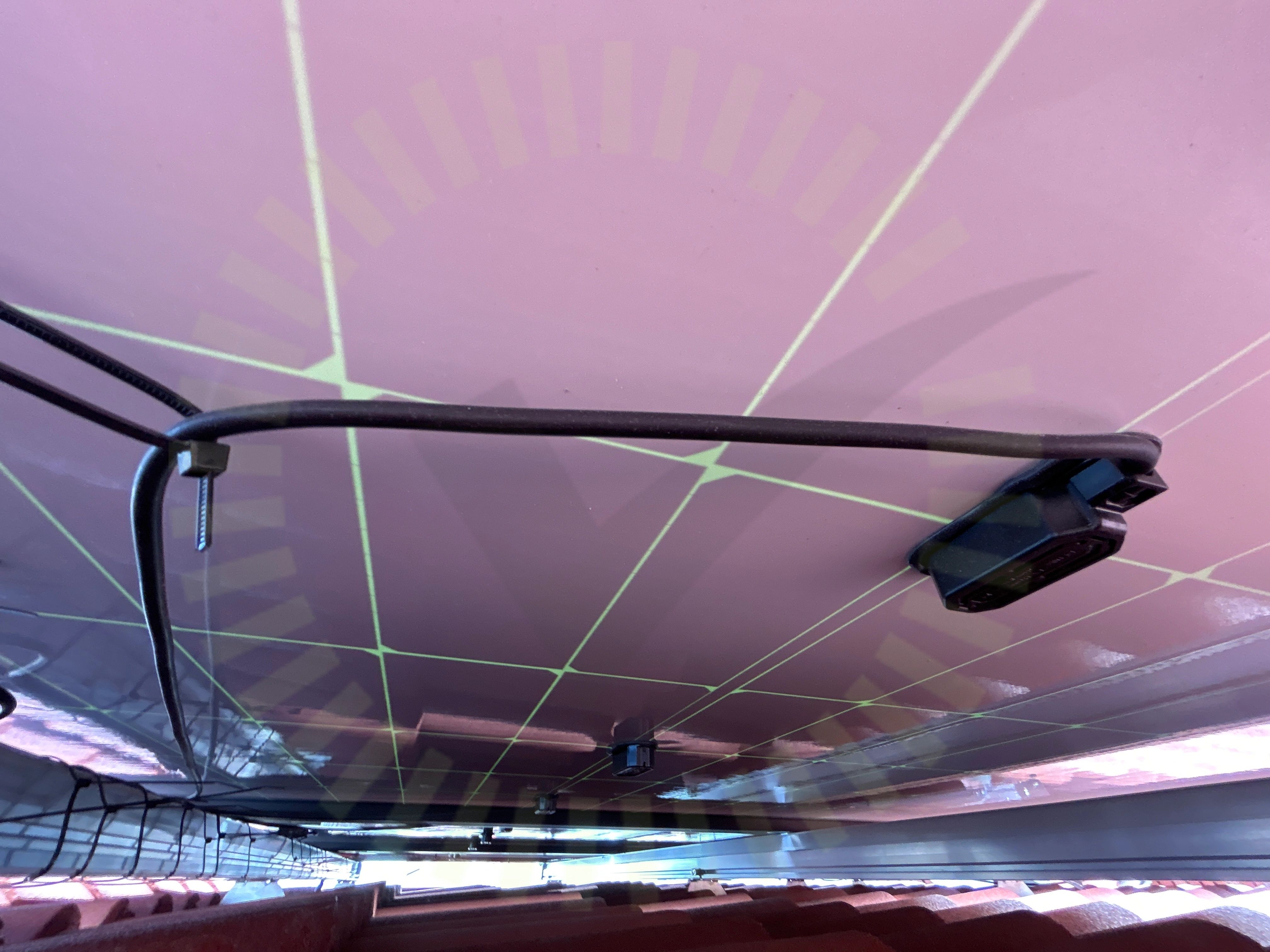

2.4 Kopplingslåda
Inte godkänd
Kabelns böjradie är för skarp ut från kopplingslådan.
Godkända kontrollpunkter
9/14
Ej tillgängligt vid besiktning
1/14
Tak 1, Windon: Läktfäste
Anmärkningar
4/19

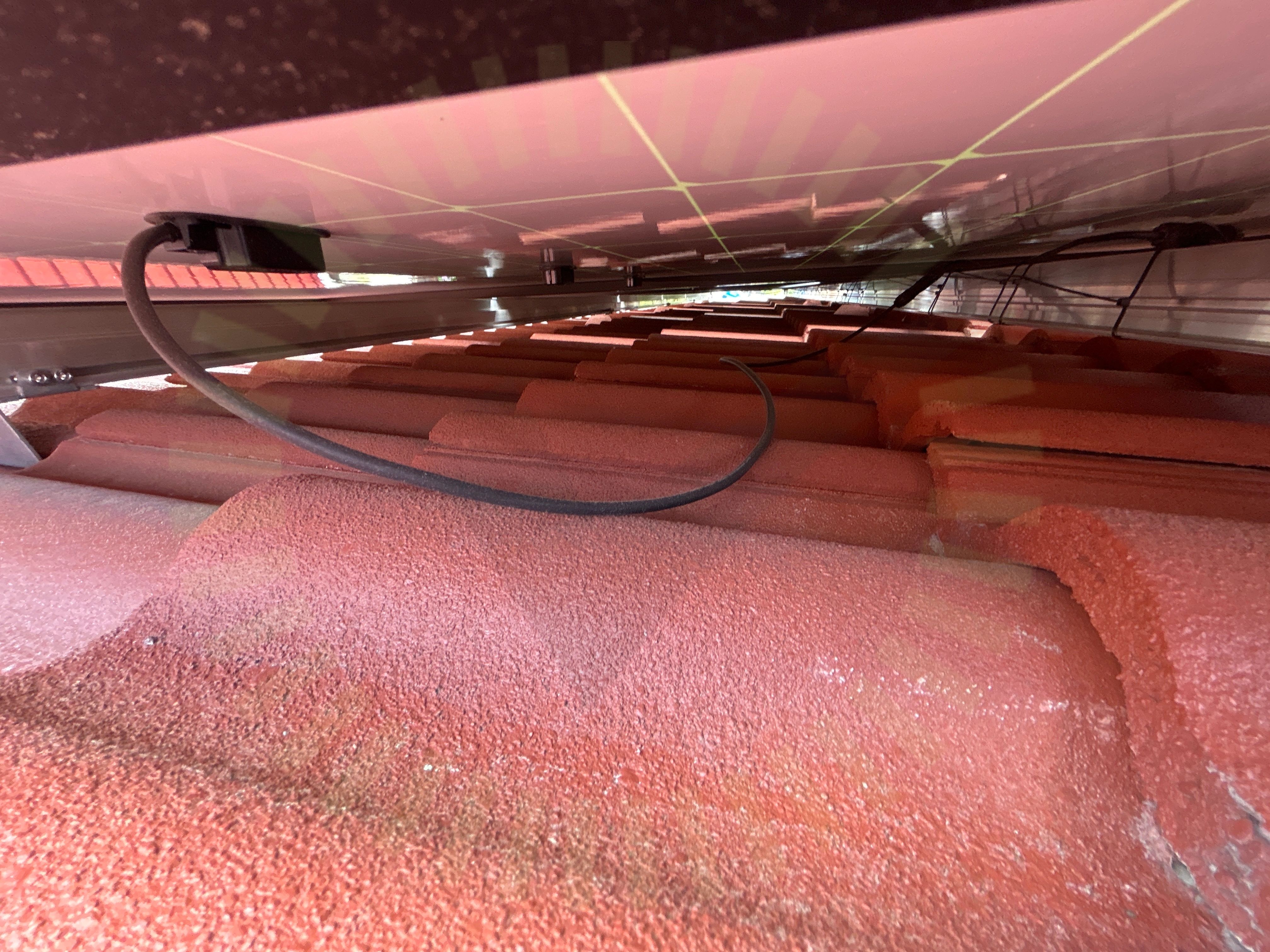

3.1 Kabeluppfästning
Inte godkänd
Kablage ligger på yttertaket.
3.2 Skenornas överhäng
Inte godkänd
Överhänget överskrider tillverkarens gränser.

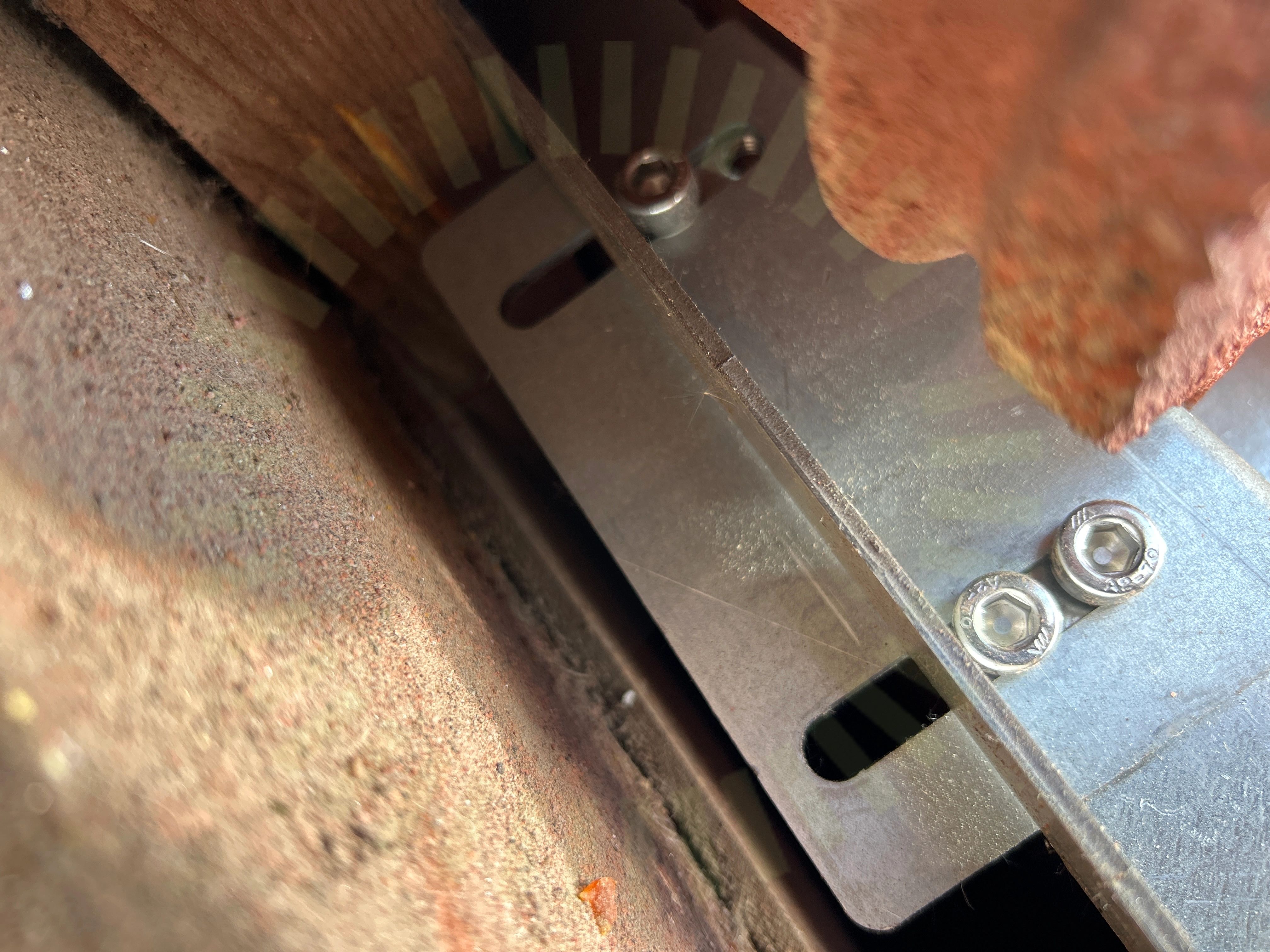

3.3 Tvådelad krok
Inte godkänd
Flertalet krokar är inte monterade enligt tillverkarens anvisningar. Skruv saknas.

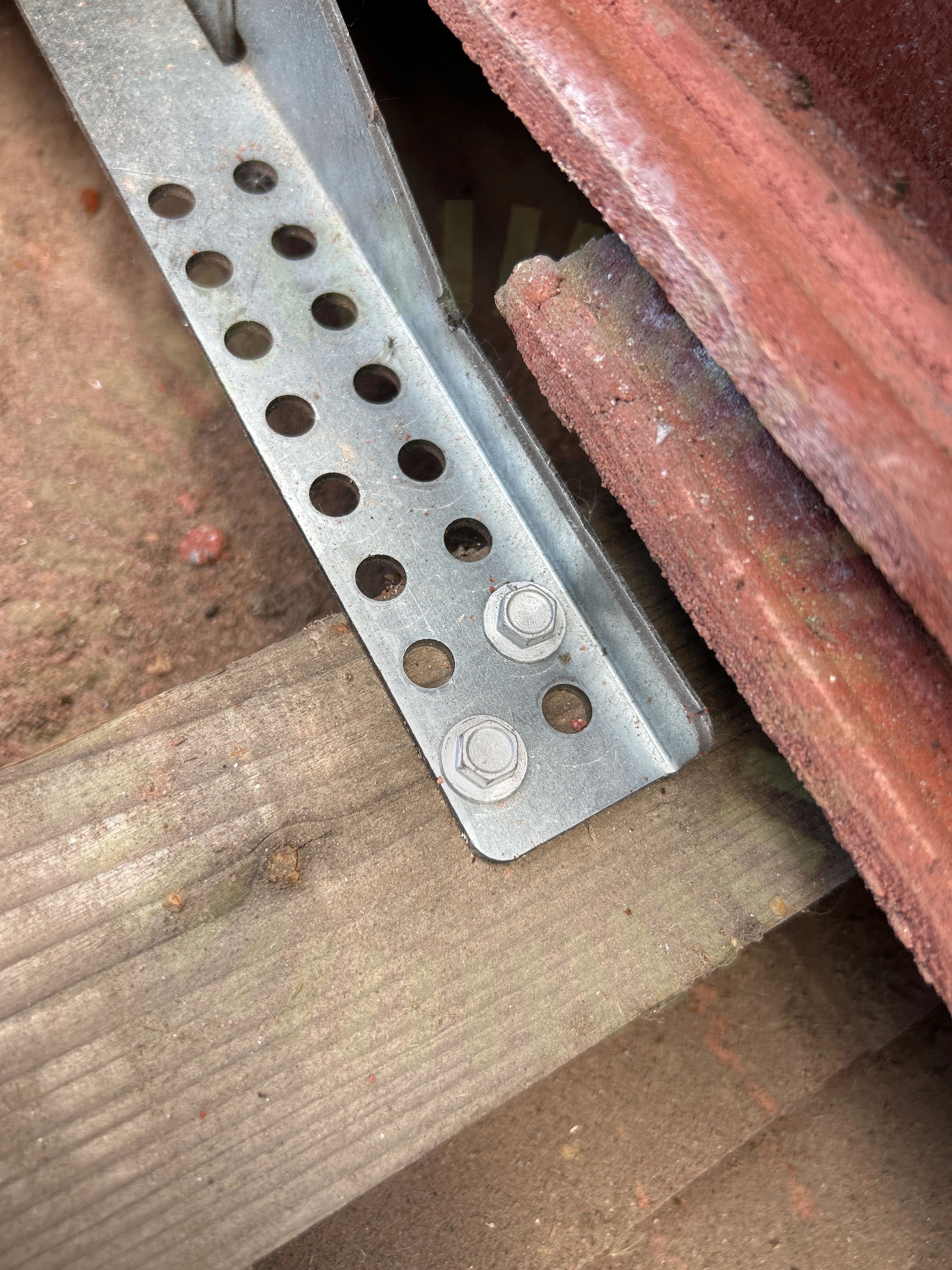

3.4 Läktinfästning
Inte godkänd
Infästning i läkt är inte utförd med korrekt antal skruv.
Godkända kontrollpunkter
14/19
Ej tillgängligt vid besiktning
1/19
Undercentral
Anmärkningar
1/7

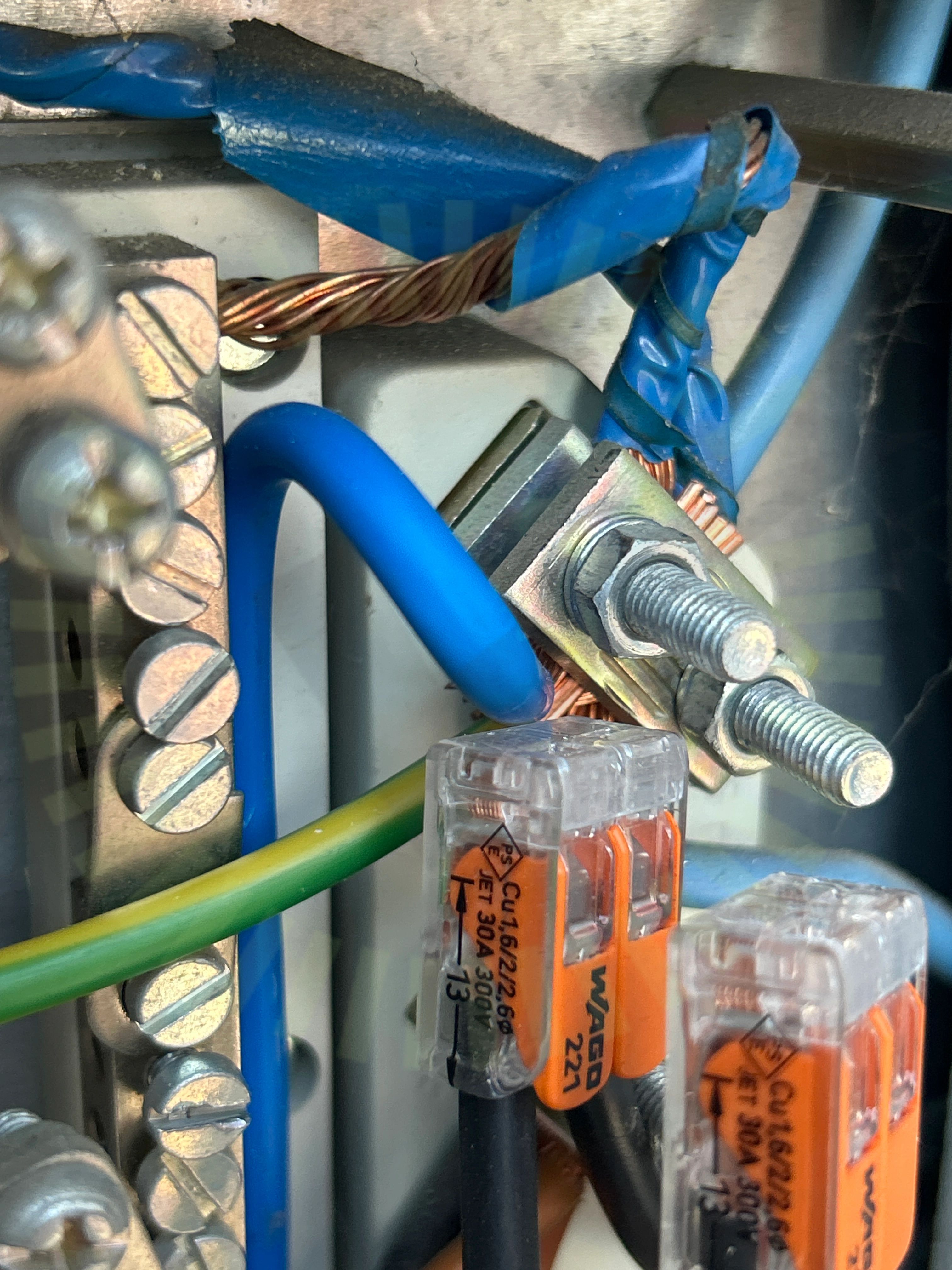

4.1 PEN-ledare
Inte godkänd
Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension, felaktig färg och är inte korrekt uppmärkt.
Godkända kontrollpunkter
6/7
Varselmärkning
Anmärkningar
2/5
5.1 Informering av solceller
Inte godkänd
Märkningen är inte utförd enligt gällande regler.
5.2 Varning för likspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
Godkända kontrollpunkter
3/5
Växelriktare
Anmärkningar
2/34

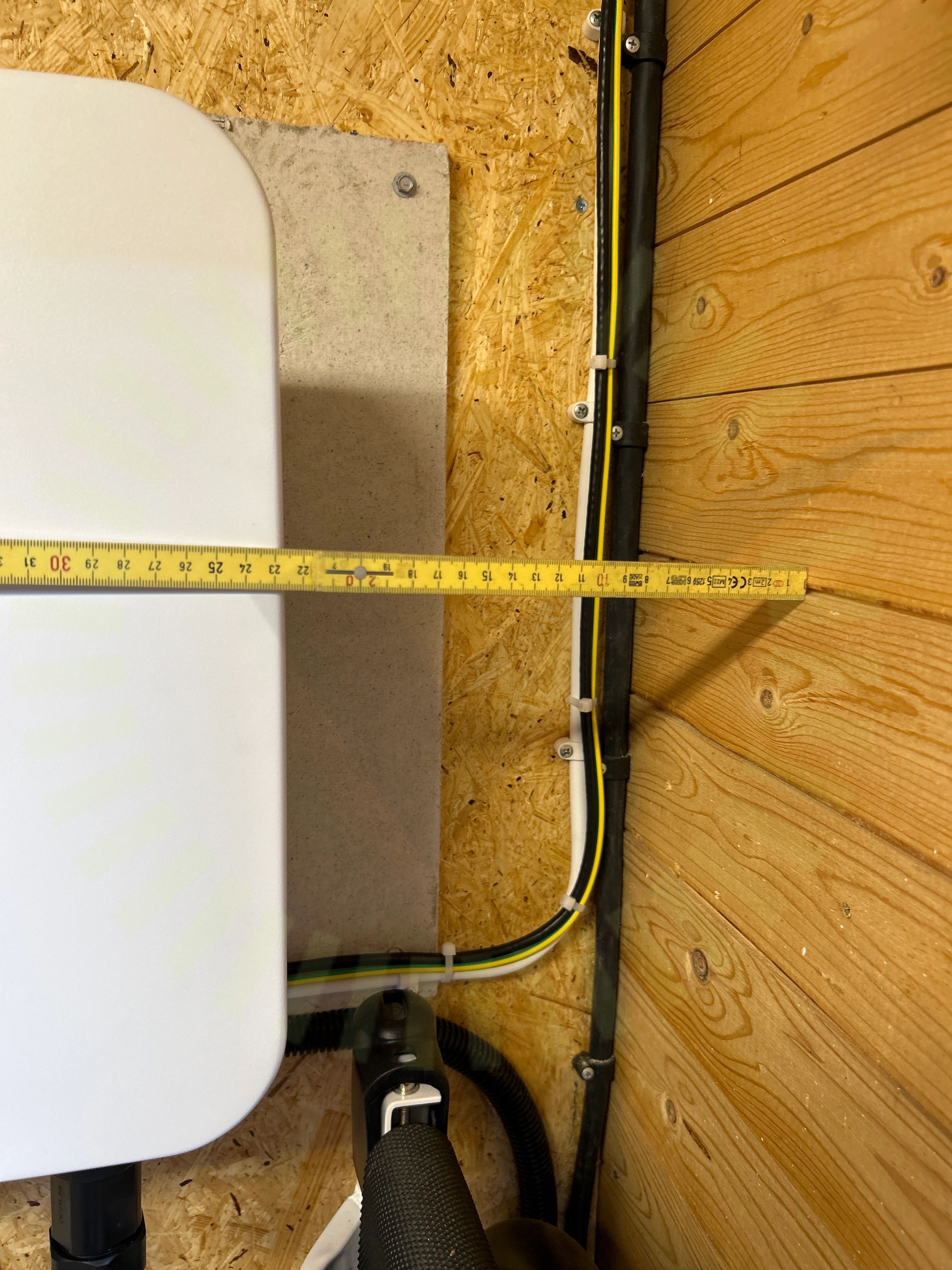

6.1 Avstånd närliggande objekt
Inte godkänd
Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

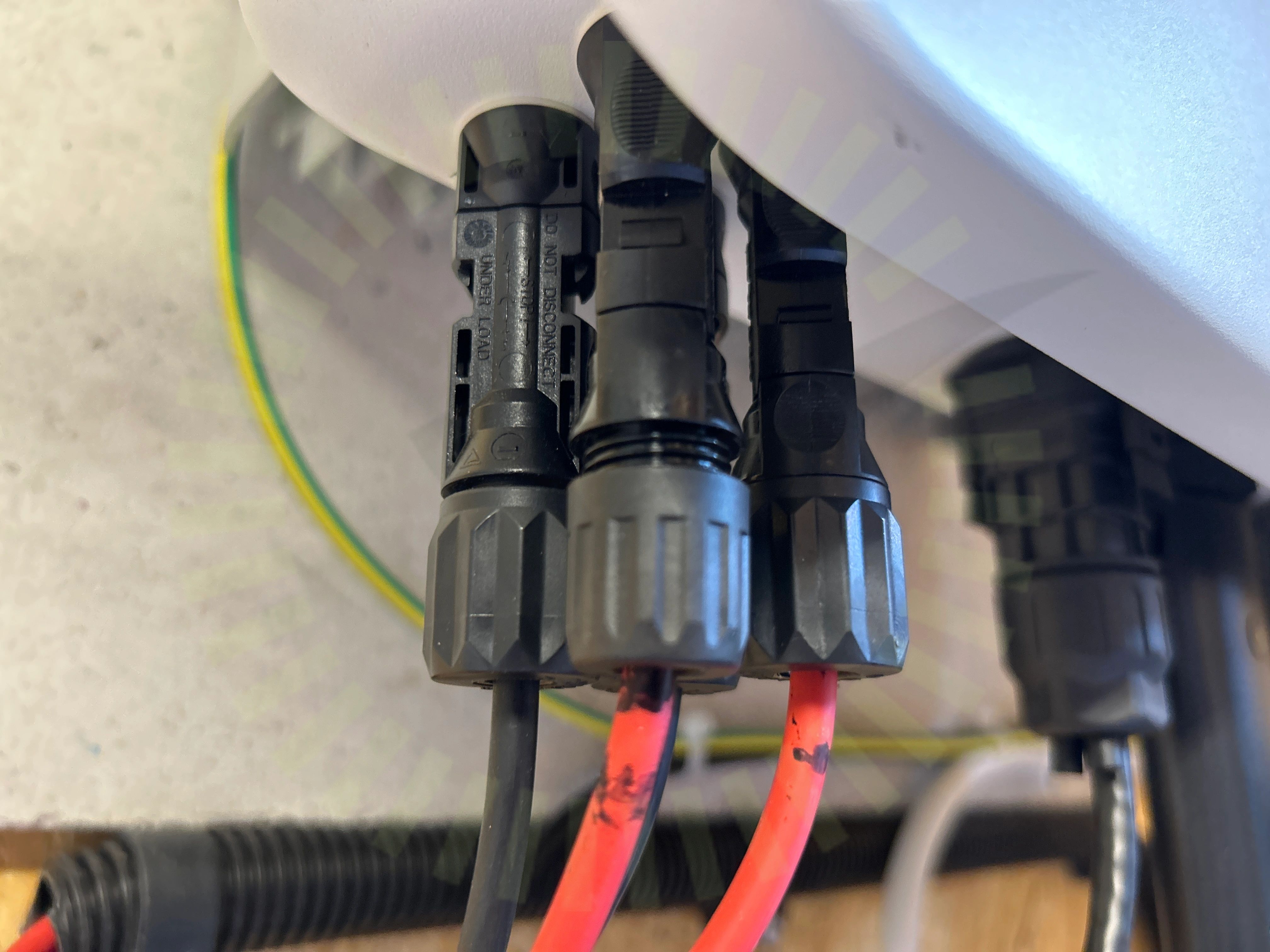

6.2 DC Kontakter
Inte godkänd
Kontakter i förbindelse är av olika fabrikat.
