1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
6.8
Installation genom
Sun4Energy
Datum
27 mars 2026
Ort
Sölvesborg, Blekinge län
79% godkända21% ej godkända
Om installationen
PanelerDMEGC: DMxxxG12RT-B54HBB
MontagesystemWeland Stål: Plåttak Långskena
BatteriSigeEnergy: SigenStor EC 5.0-25.0 TP
TillbehörSigenergy: Gateway HomePro TP
TillbehörSäkerhetsbrytare AC
Installerad av Sun4Energy som har ett medelhögt snittbetyg på 8.2 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
1/2Godkända kontrollpunkter
1/2Avtal
Batteri
Godkända kontrollpunkter
5/5KåporPlacering bärighetSammansättning av komponenterSkadorTillgång till batteriet
Säkerhetsbrytare AC
Anmärkningar
1/7

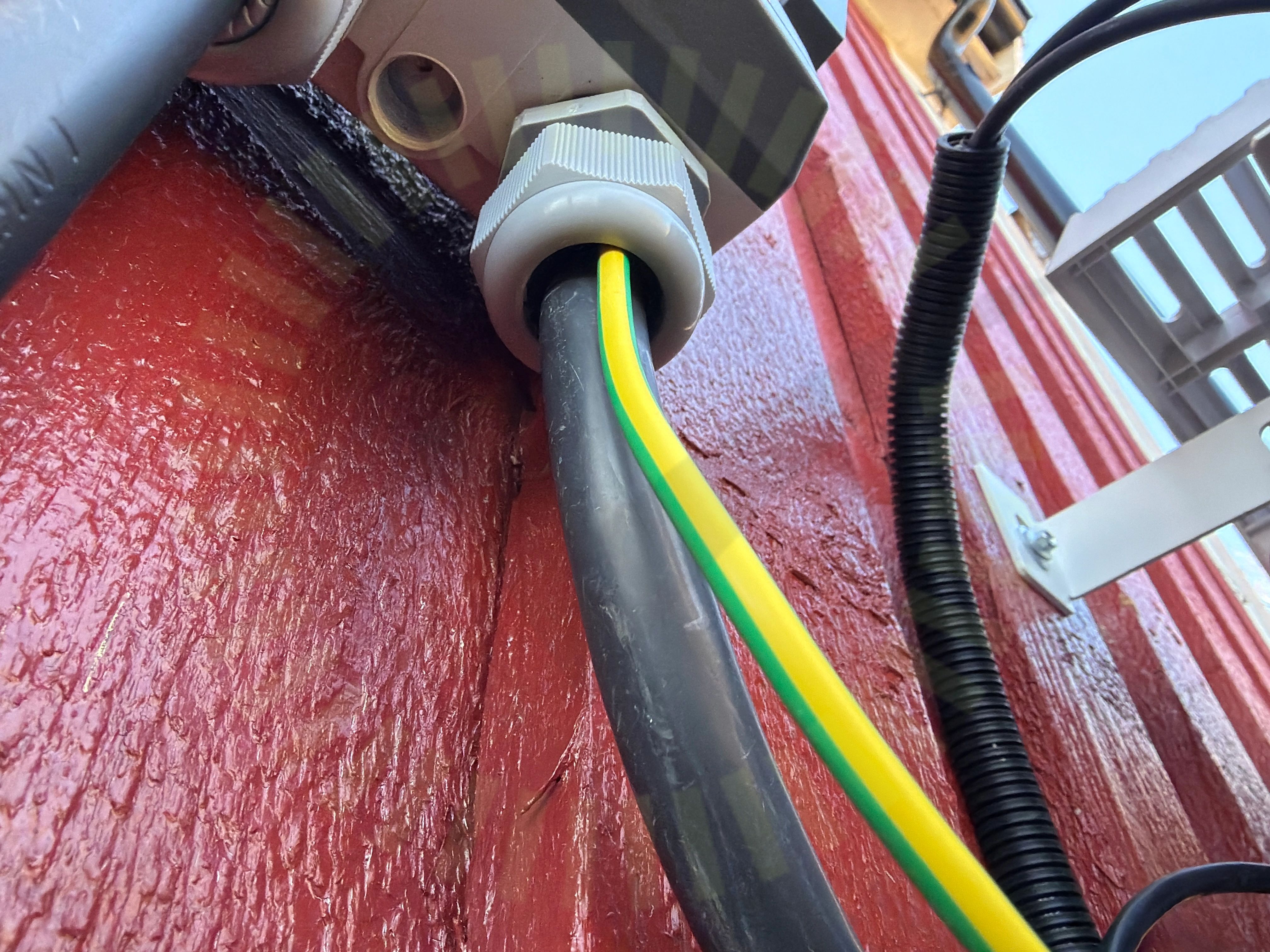

3.1 Kabelinföringar
Inte godkändFörskruvning avsedd för en kabel har två kablar i sig.
Godkända kontrollpunkter
6/7Anslutningar i brytareEgenskaperIdentifieringInfästningPlacering SäkerhetsbrytareSkada vid brytare
Tak 1: DMEGC: DMxxxG12RT-B54HBB
Anmärkningar
3/16

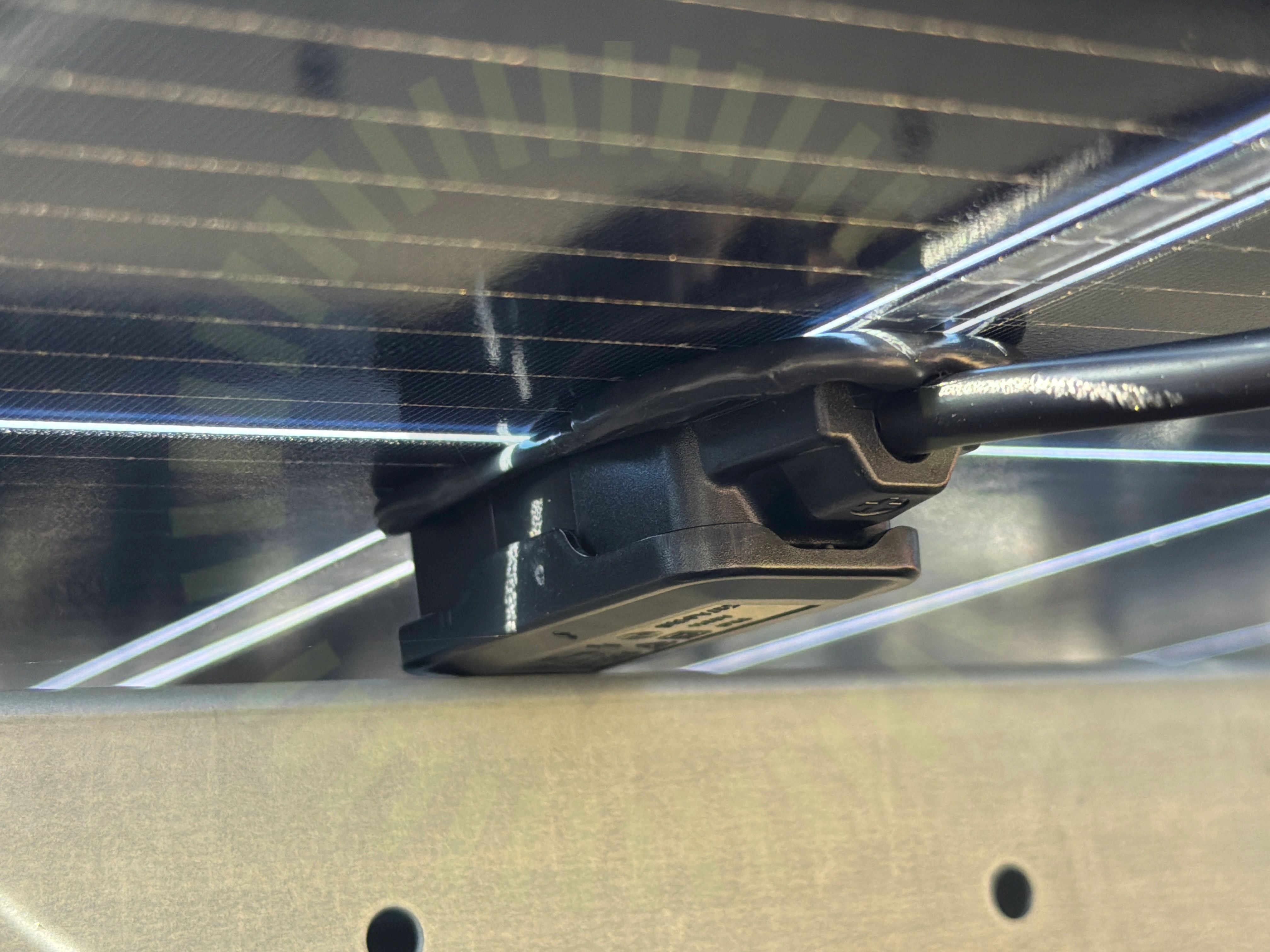

4.1 Föremål mot bakstycke
Inte godkändSkenan trycker på kabelutgången så glaset bucktar uppåt.

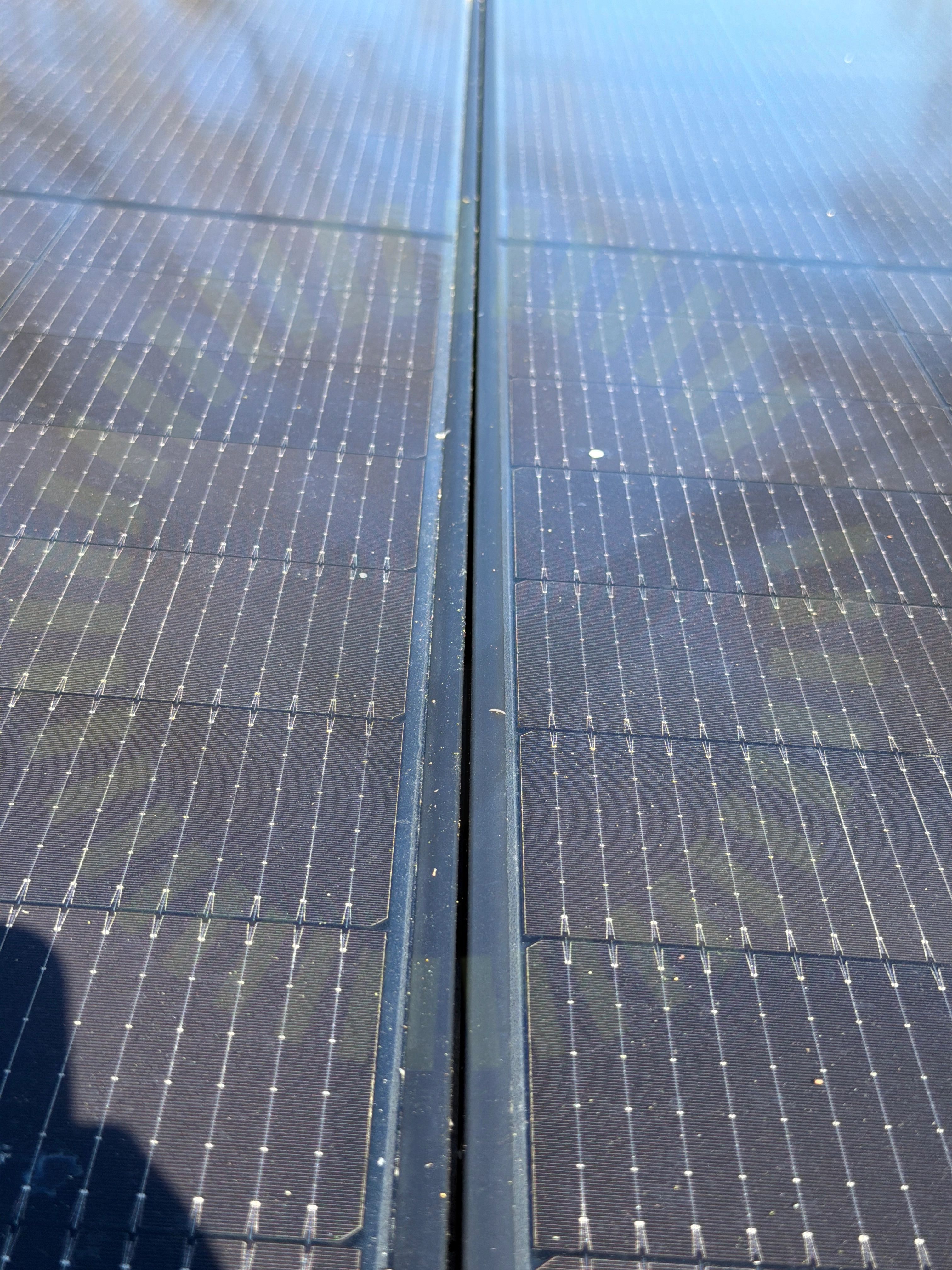

4.2 Panelramar separerade
Inte godkändPanelerna är inte monterade med korrekt avstånd till varandra.
DMEGC Installation Manual of Standard Solar Modules Ver: 2025-4, Sida 8
4.3 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
DMEGC Installation Manual of Standard Solar Modules Ver: 2025-4, Sida 15-16
Godkända kontrollpunkter
12/16Avstånd till ytaDräneringshålFörbindelse av kontakterKlämmornas storlekKontaktdonKopplingslåda böjradieLutningPanelkablagets böjradieSkador på panelSkuggaSpänningar i ramStress på kontakter
Ej tillgängligt vid besiktning
1/16Strängförläggning
Tak 1: Weland Stål: Plåttak Långskena
Anmärkningar
6/14

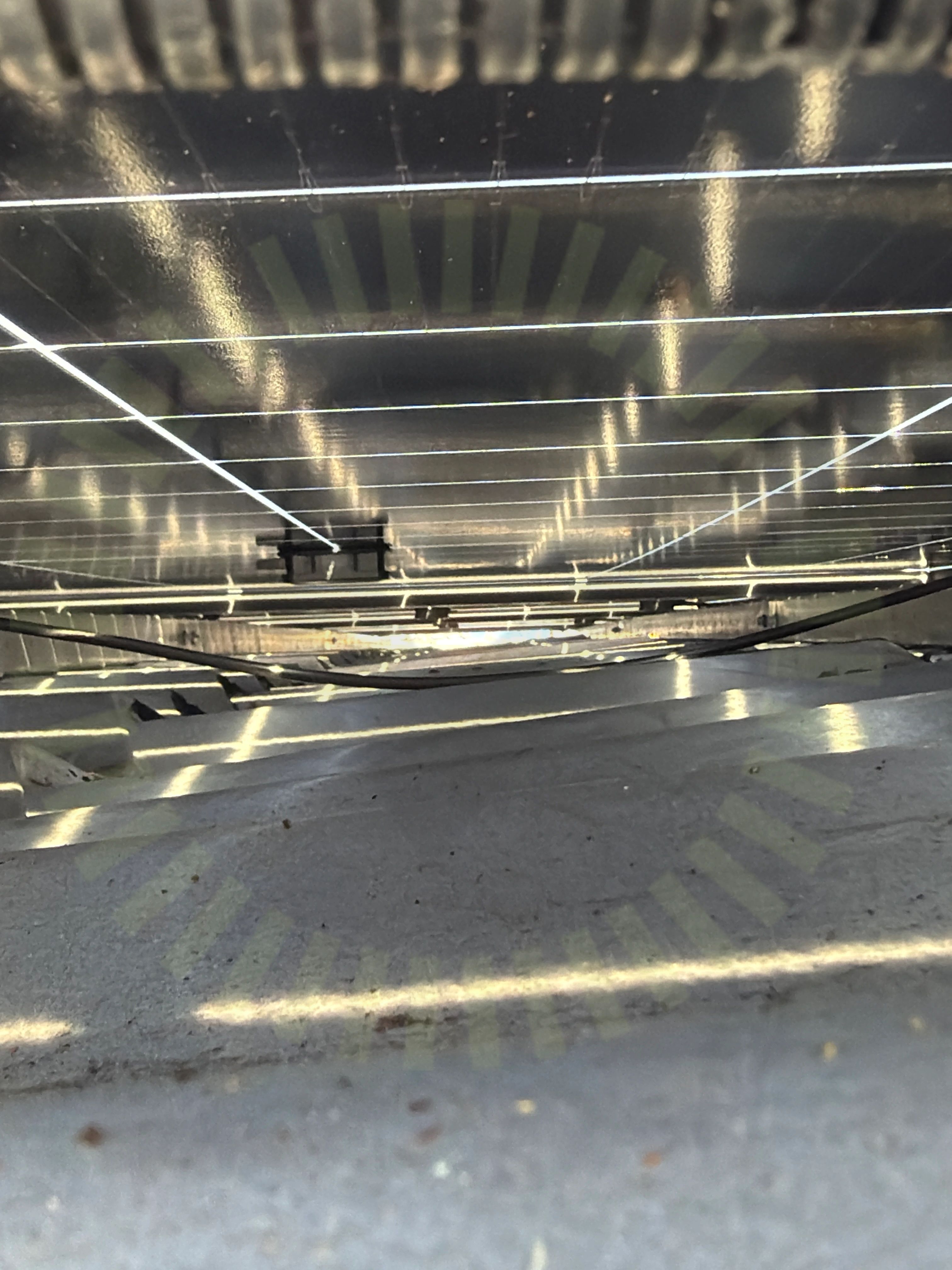

5.1 Kabeluppfästning
Inte godkändKablage ligger på yttertaket.
SS 436 40 00 (712.522.101)
5.2 Klämmor rätt förläggning
Inte godkändFästen ligger inte korrekt i skenan. Bottendel ligger enbart i skenan på ena sidan.
MA5111 Sid 1 (1) | Version 6 - 250408

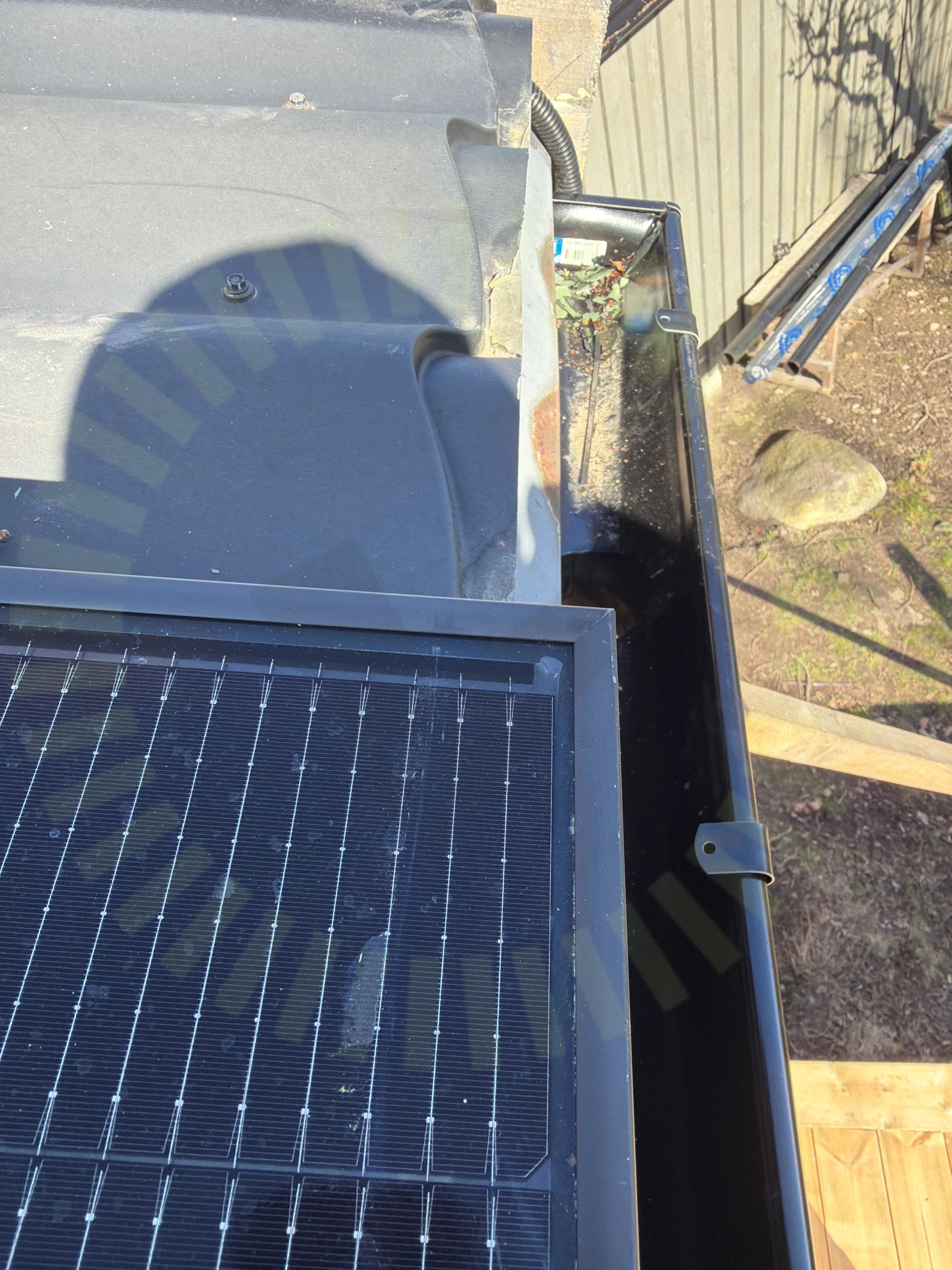

5.3 Placering
Inte godkändPanelerna sticker ut över hängrännan.
5.4 Skenornas infästning
Inte godkändSkruv har inte dragits åt sen de kommer ner mot skenan.
MA5101 Sid 1 (1) | Version 4 - 221219
5.5 Snö- och Vindlastberäkning
Inte godkändÖverlämnad lastberäkning är från annan tillverkare än det använda montagesystemet.
Tillverkarens montageanvisningar

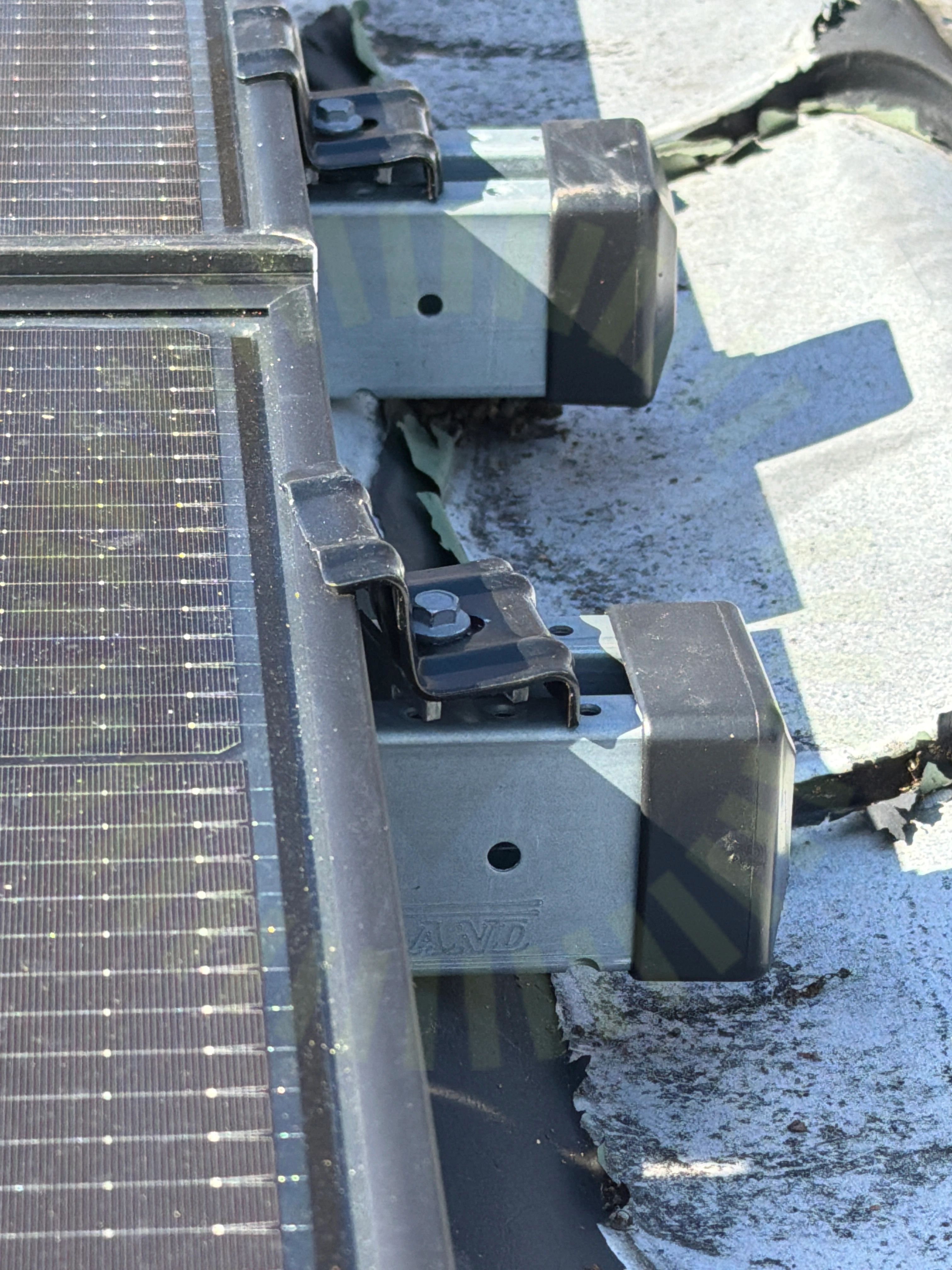

5.6 Ändklämmor skena
Inte godkändKlämman inte ligger korrekt mot ramen.
MA5111 Sid 1 (1) | Version 6 - 250408
Godkända kontrollpunkter
8/14DC kabel förläggningFrämmande materialFöremål mellan skena och panelramMittklämmorPanelramens höjdSkadorSkenornas överhängVäderbeständigt material
Tillbehör
Anmärkningar
5/116.1 Bakomliggande material
Inte godkändBakomliggande material uppfyller inte tillverkarens krav. Ska ej vara brännbart.
Sigen Gateway HomePro TP Installation Guide Version: Draft A Release date: 2025-01-22, Sida 6
6.2 Förskruvning
Inte godkändFörskruvningen håller inte kabeln på plats, kabeln går att röra in och ut.
Tillverkarens anvisningar
6.3 Väderskydd
Inte godkändBoxen är inte placerad för väderskydd enligt tillverkarens anvisningar.
Sigen Gateway HomePro TP Installation Guide Version: Draft A Release date: 2025-01-22, Sida 5
6.4 Avstånd till havet
Inte godkändBoxen är placerad utomhus närmare än 500 m till havet.
Sigen Gateway HomePro TP Installation Guide Version: Draft A Release date: 2025-01-22, Sida 5
6.5 Jordspett
Inte godkändMätning för eget jordtag saknas.
Godkända kontrollpunkter
6/11Anslutning back-upAnslutning till GridAnslutning till växelriktareAvstånd närliggande objektFastsäkring av produktPlacering
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
7/388.1 Avstånd till havet
Inte godkändVäxelriktaren är monterad för nära havet.
SigenStor- Series Installation Guide_EN, Version: 05, Sida 9

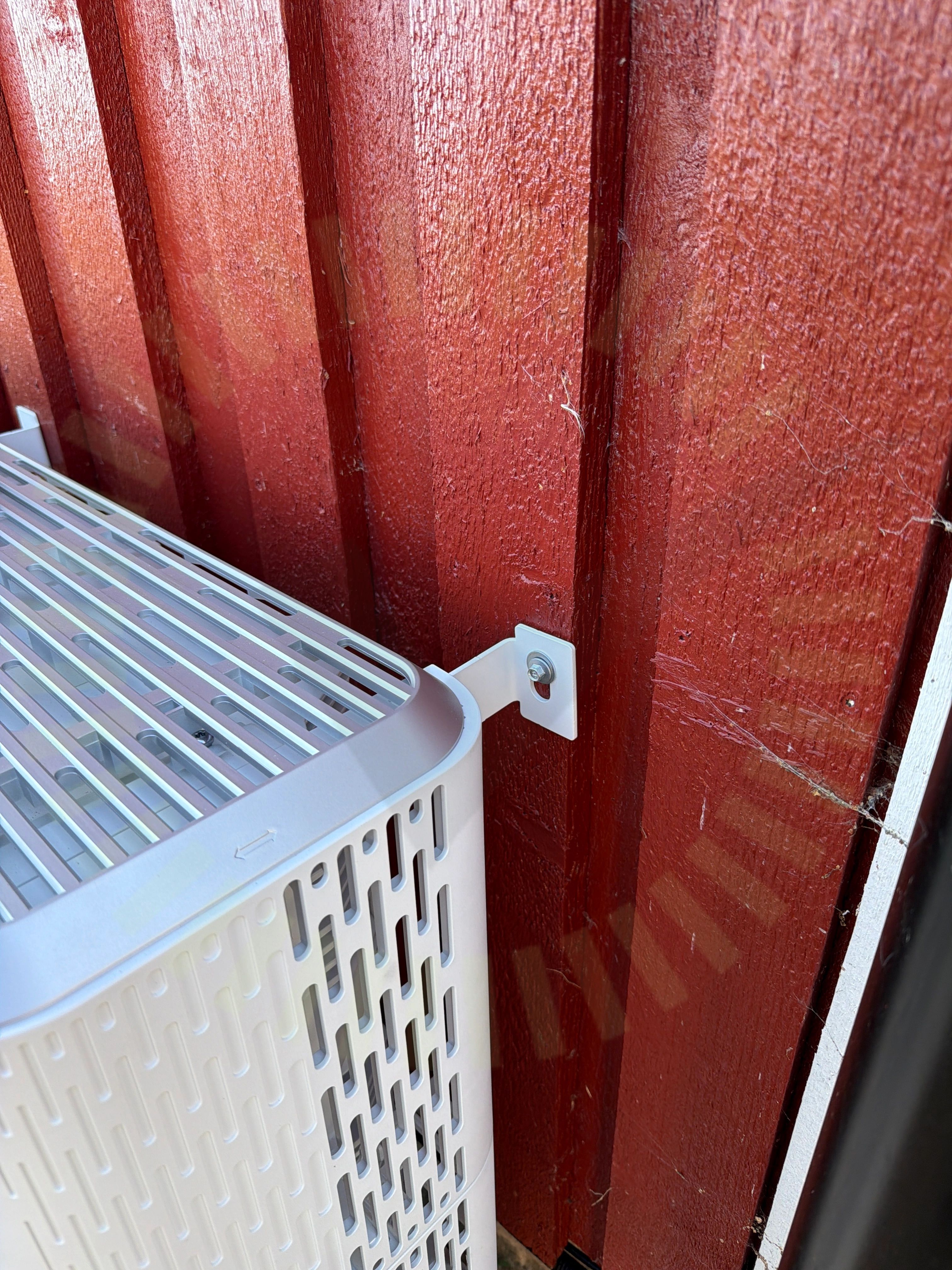

8.2 Bakomliggande material
Inte godkändBakomliggande material uppfyller inte tillverkarens krav. Får ej vara brännbart.
SigenStor- Series Installation Guide_EN, Version: 05, Sida 10

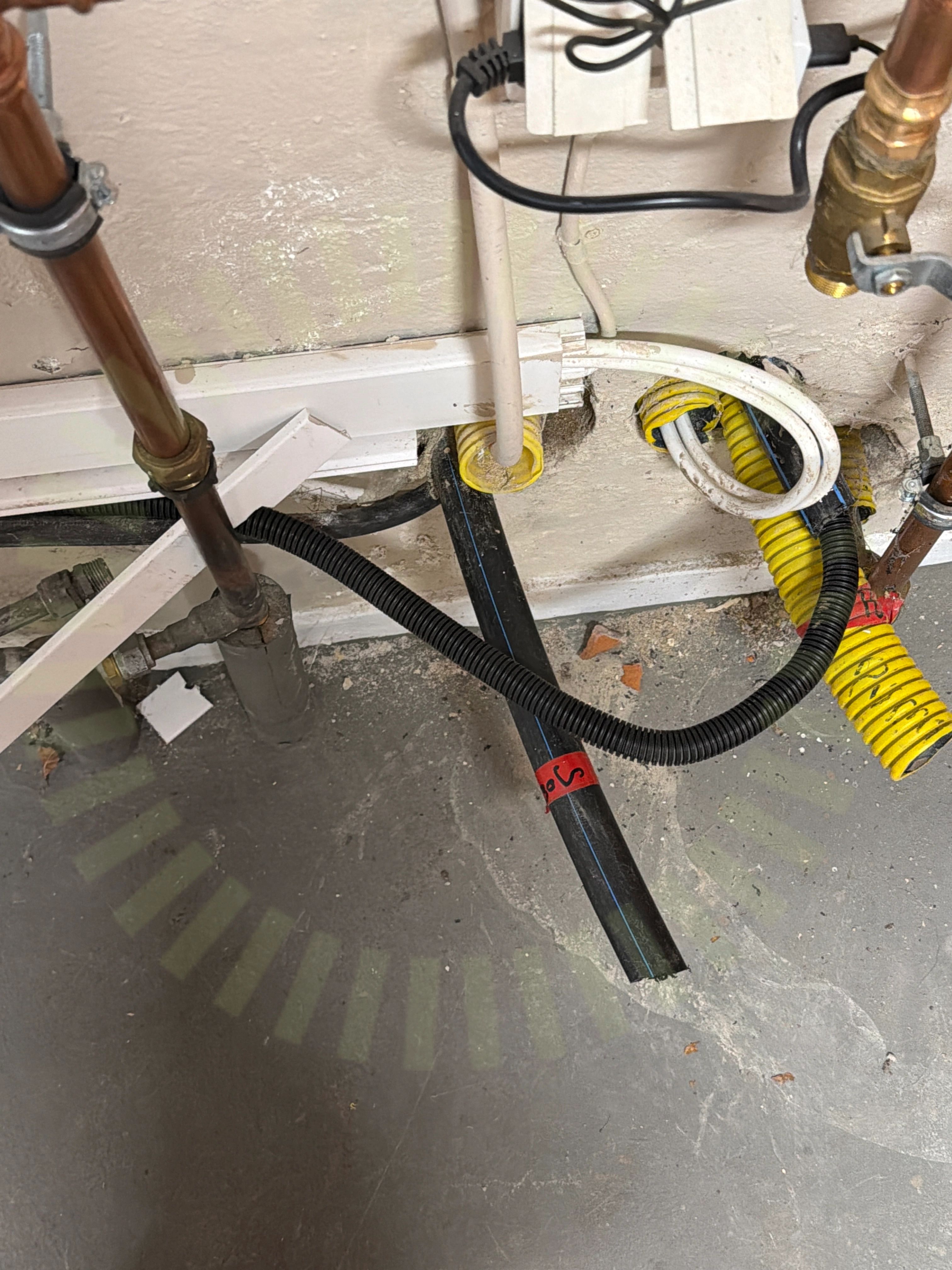

8.3 DC Kablage förläggning
Inte godkändKablaget är inte uppfäst så det har tillräckligt stöd.

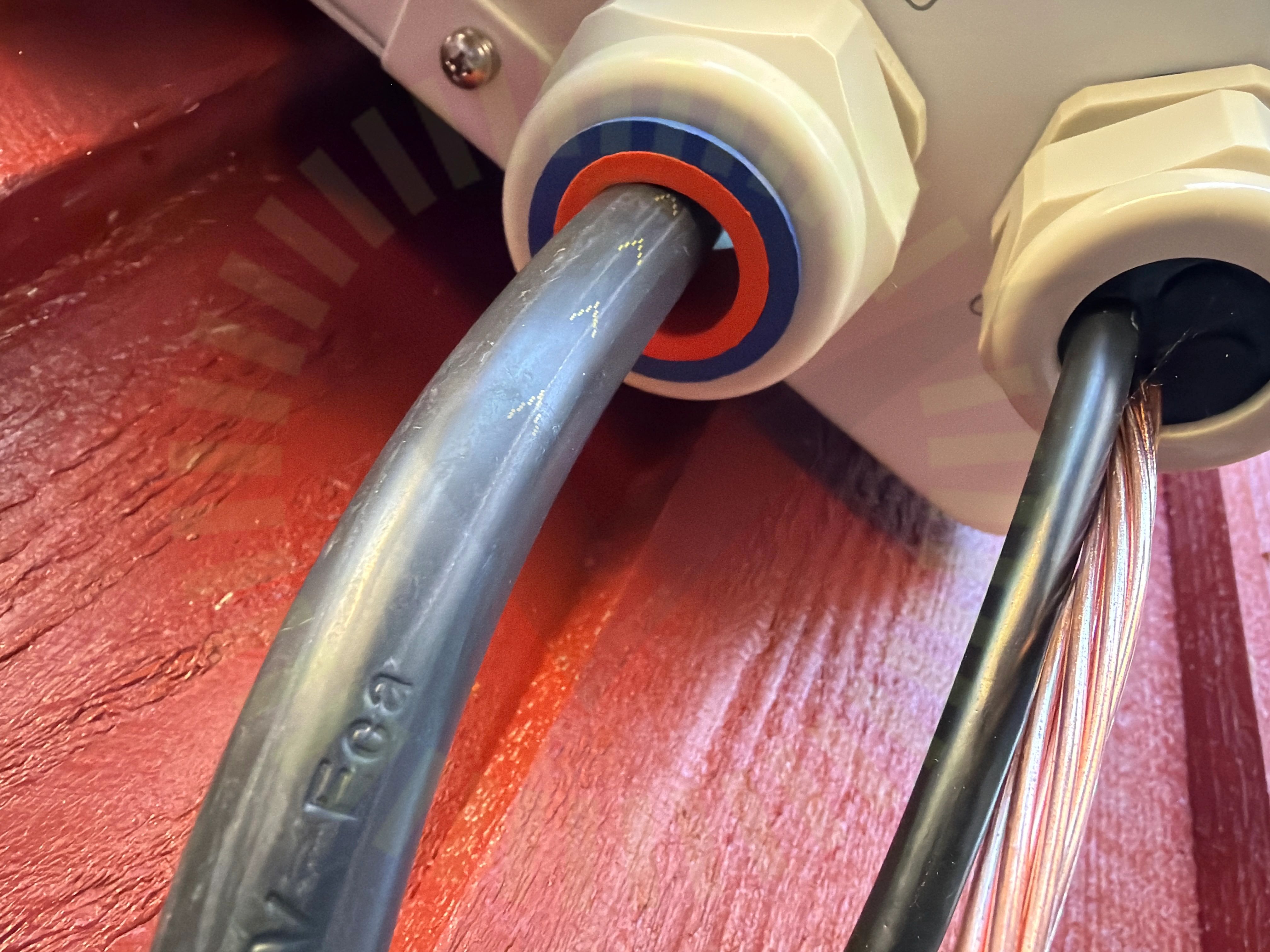

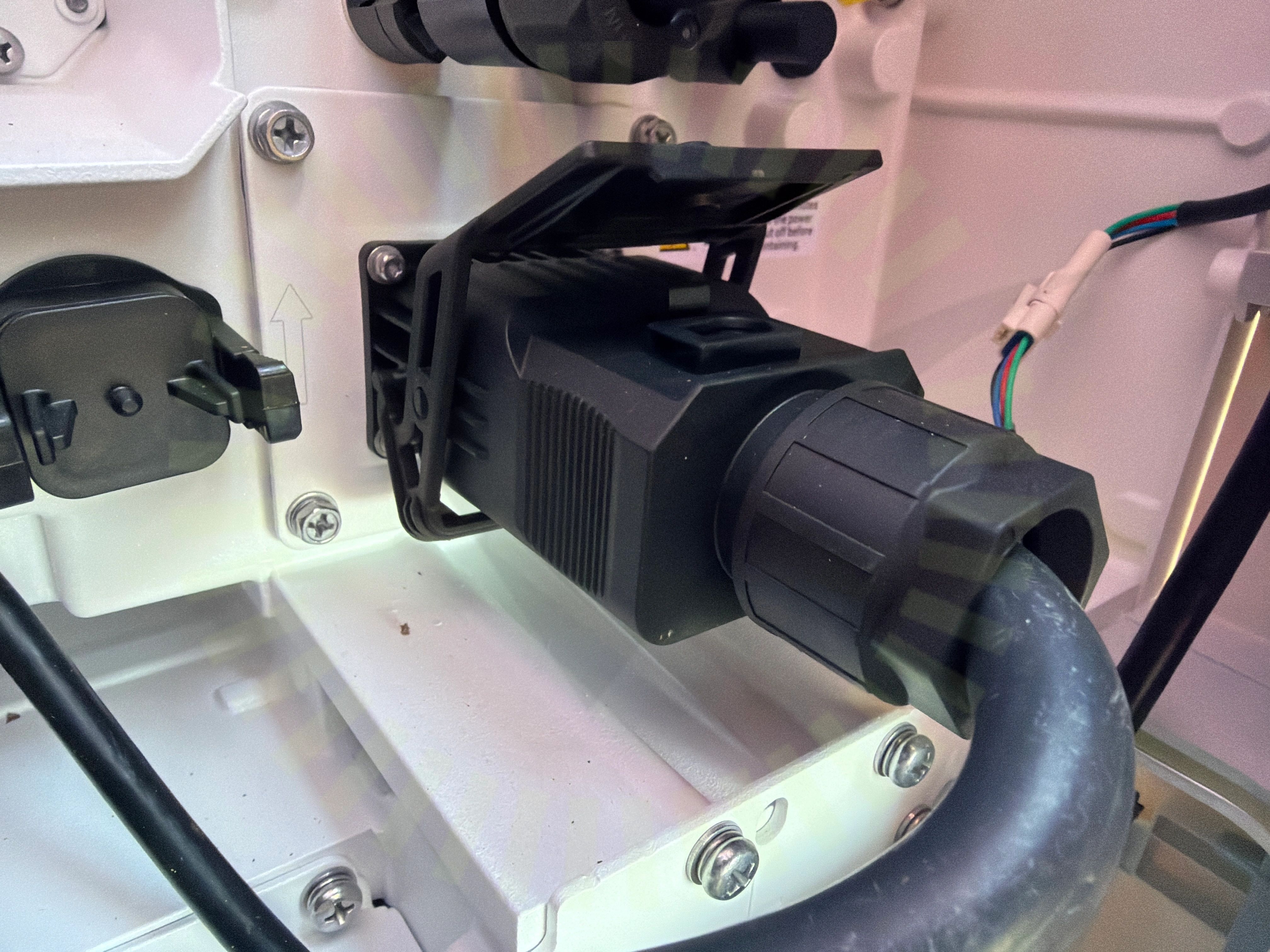

8.4 Förskruvning
Inte godkändFörskruvningen är inte installerad enligt tillverkarens anvisningar. Låsskruv är inte åtdragen.
SigenStor- Series Installation Guide_EN, Version: 05, Sida 26
8.5 Fastsäkring av produkt
Inte godkändGolvinfästning saknas. Ska göras med fler än 2 paket.
SigenStor- Series Installation Guide_EN, Version: 05, Sida 12-14
8.6 Funktionsjord
Inte godkändFunktionsjord för isolationsövervakning saknas.
SS 436 40 00, 712.542.103
8.7 Väderskydd
Inte godkändVäxelriktaren står inte väderskyddad
Godkända kontrollpunkter
31/38AC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektDC Kablage egenskaperDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMax total effektMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning
