Besiktningsrapport

8.7

Installation genom

Arka Energy

Datum

8 maj 2024

Ort

Askersund, Örebro län

Takkrokarnas CC

Kopplingslåda böjradie

Mittklämmor

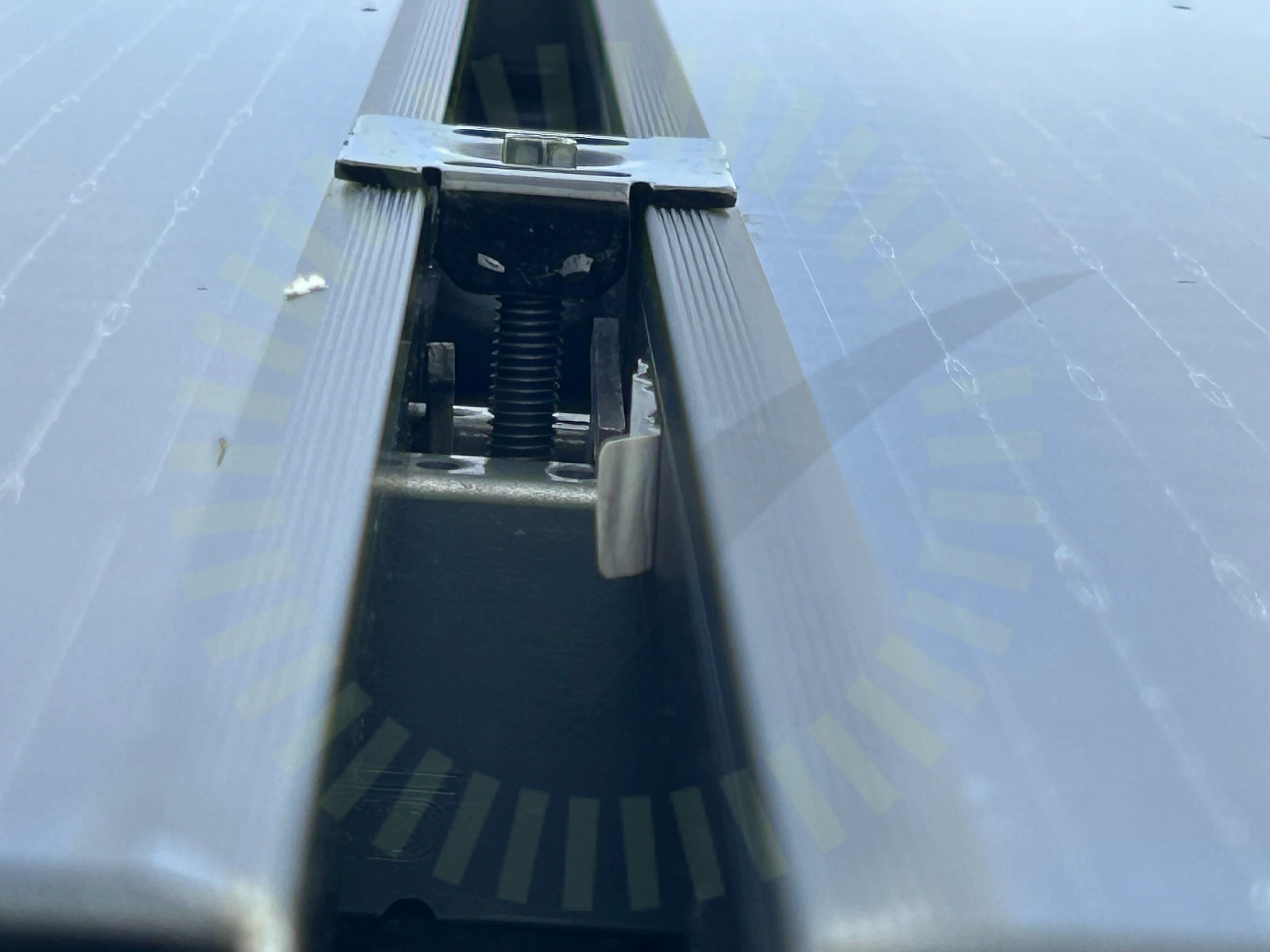

+ 11

88% godkända12% ej godkända

Om installationen

PanelerJinko: Tiger Neo N-type 54HL4R-B

MontagesystemWeland Stål: Plåttak Långskena

MontagesystemWeland Stål: Råspont

VäxelriktareSolaX: X3-Hybrid G4 5.0-15.0kW

BatteriSolaX: T-BAT H 3.0-12.0

TillbehörUndercentral

Installerad av Arka Energy som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Batteri

Anmärkningar

1/13

2.1 Avstånd närliggande objekt

Inte godkänd

Batteriet har inte rätt avstånd till omkringliggande material.

T-BAT H 3.0-12.0 User Manual Version 05 29.08.2023, Sida 22-24

Godkända kontrollpunkter

12/13

Batteri PEDC anslutning batterikomponenterDC anslutning växelriktareFastsäkring av produktLutningSammansättning av komponenterSignalkabel batterikomponenterSignalkabel växelriktareSkadorTillgång till batterietUppfästning av kablageVäderskydd

Tak 1, Jinko: Tiger Neo N-type 54HL4R-B

Anmärkningar

4/17

3.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Jinko Solar Installation manual for Photovoltaic Module Version 24.2.25, sida 14-15

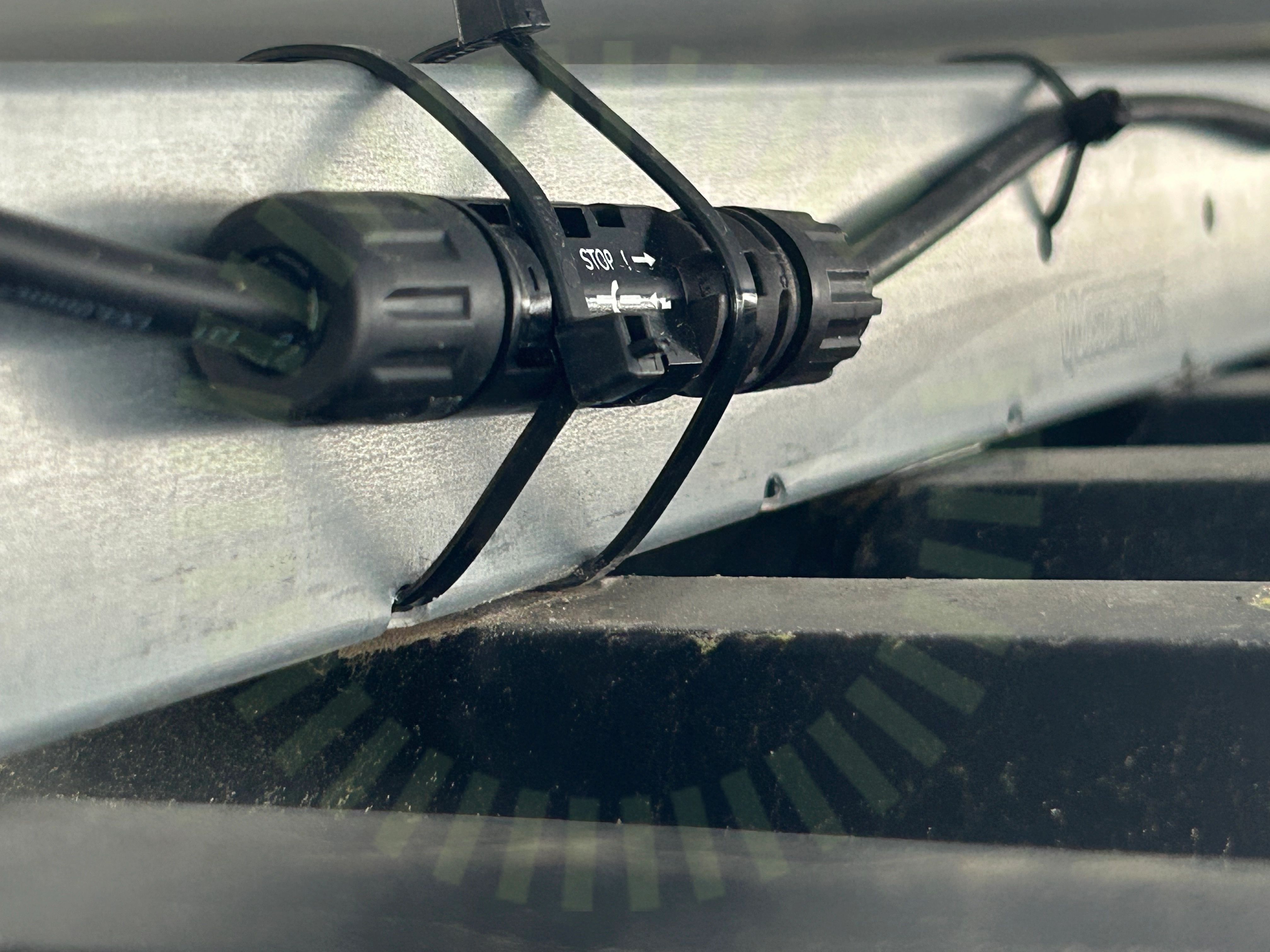

3.2 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

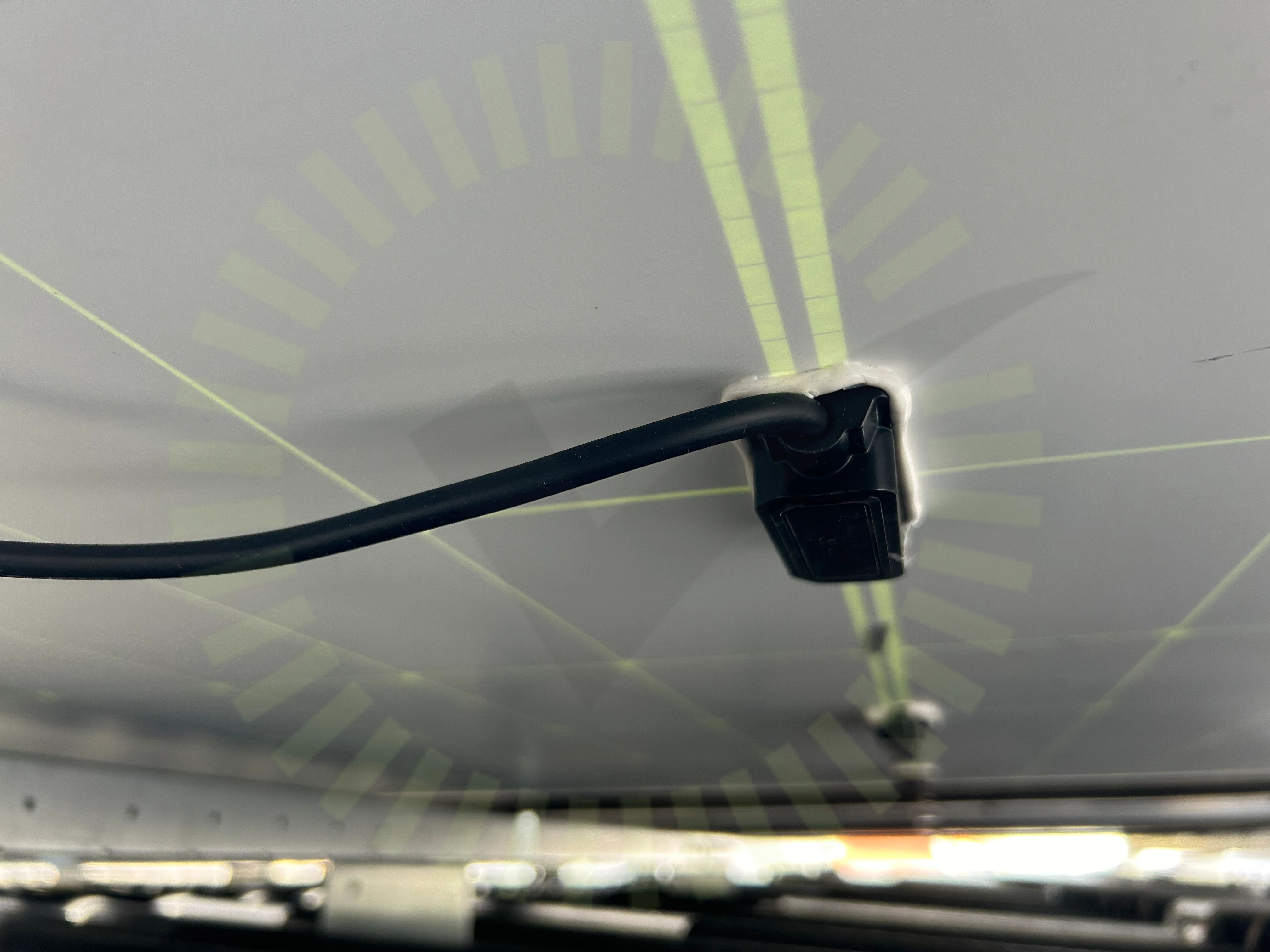

3.3 Kopplingslåda böjradie

Inte godkänd

Böjradien från kopplingslådan är för skarp.

SS 436 40 00 (522.8.3)

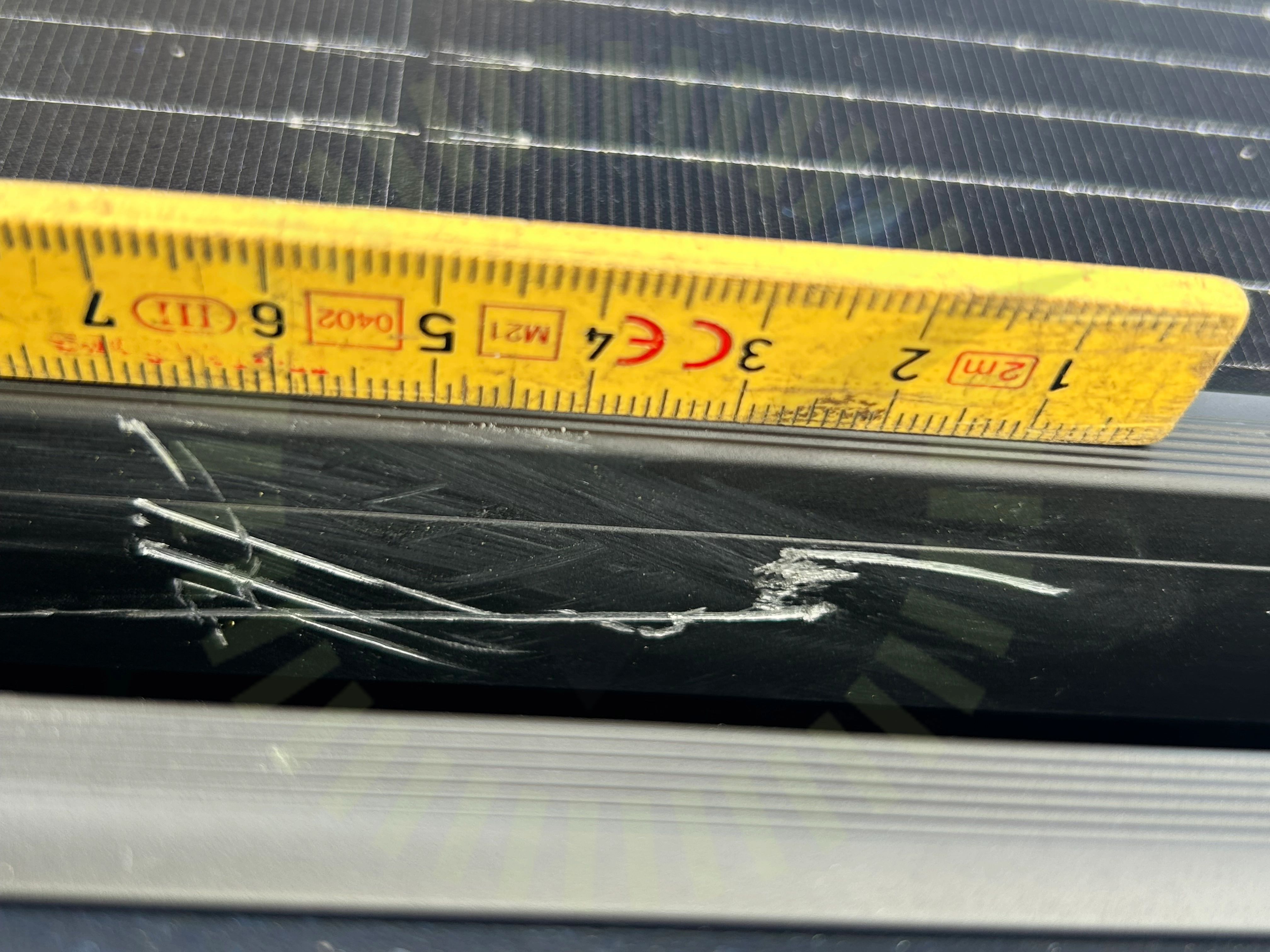

3.4 Skador på panel

Inte godkänd

Tydligt markerade repor i panelram.

Godkända kontrollpunkter

13/17

Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas storlekKlämmornas överlappningPanelkablaget böjradiePanelramar separeradeSkuggaSpänningar i ramStress på kontakterSträngförläggning

Tak 1, Weland Stål: Plåttak Långskena

Anmärkningar

3/16

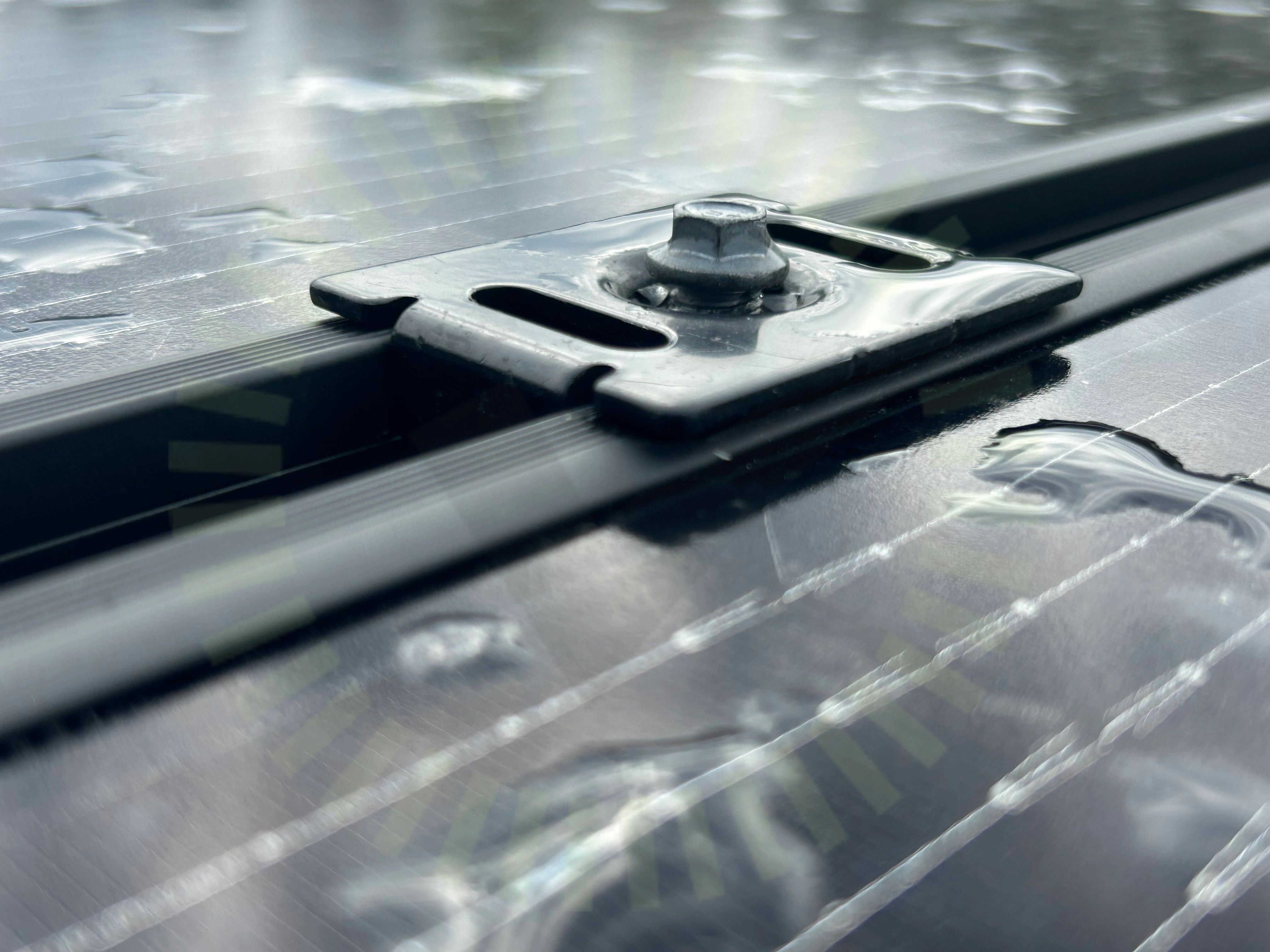

4.1 Mittklämmor

Inte godkänd

Mittfästen är inte monterade enligt tillverkarens anvisningar. Skruven är inte åtdragen.

MA5111 Sid 1 (1) | Version 4 - 221117

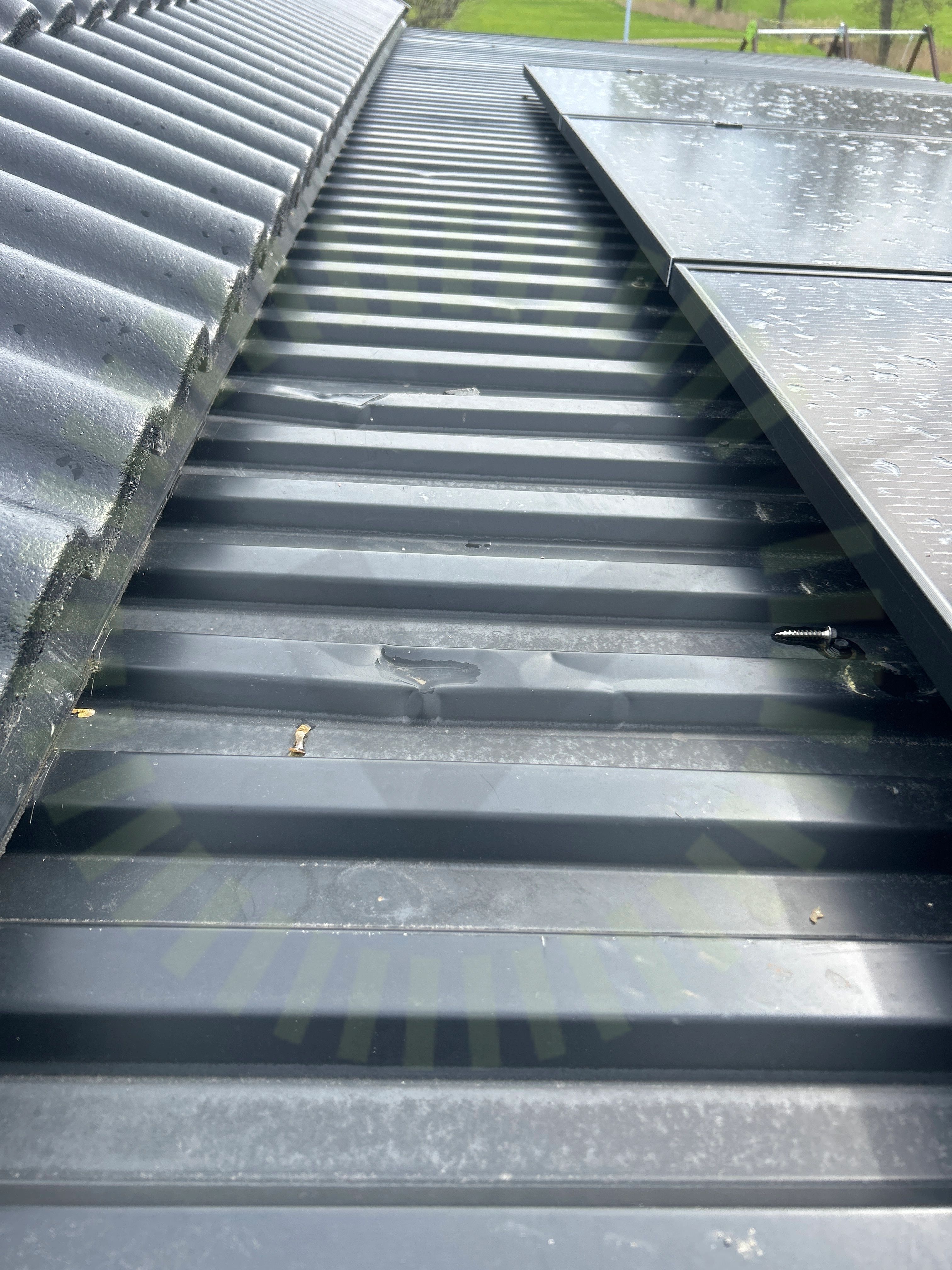

4.2 Skador

Inte godkänd

Det förekommer en del bucklor och repor på plåttaket.

4.3 Snö- och Vindlastberäkning

Inte godkänd

Taklutning stämmer ej, angett 10 grader men är 4 grader i verkligheten.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

13/16

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningPlaceringSkenornas infästningSkenornas överhängSkenors avstånd till varandraSkenskarvarVäderbeständigt materialÄndklämmor skena

Tak 1, Weland Stål: Råspont

Anmärkningar

4/22

5.1 Klämmor rätt förläggning

Inte godkänd

Fästen ligger inte korrekt i skenan. Bottendel är skadad.

MA5111 Sid 1 (1) | Version 4 - 221117

5.2 Mittklämmor

Inte godkänd

Mittfästen är inte monterade enligt tillverkarens anvisningar. Skruvar är inte åtdragna.

MA5111 Sid 1 (1) | Version 4 - 221117

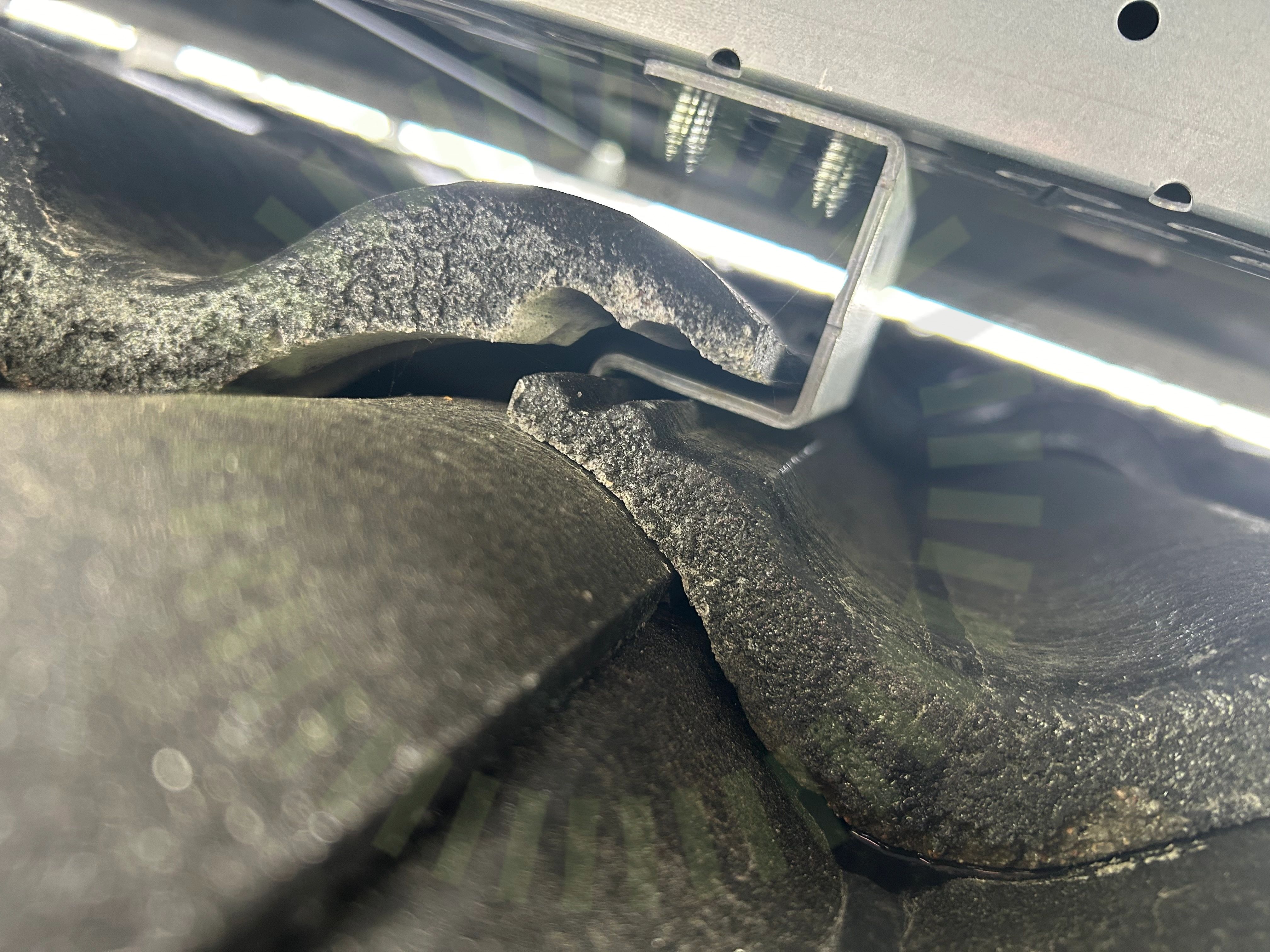

5.3 Underliggande takpanna

Inte godkänd

Infästningar ligger mot underliggande takpanna.

MA5102 Sid 1 (1) | Version 3 - 221101

5.4 Takkrokarnas CC

Inte godkänd

Sektion 1.1 har för få infästningar och högsta cc-mått är överskridet. Sektion 1.2 godkänt. Sektion 1.3 har för få infästningar.

Snö- och vindlastberäkning

Godkända kontrollpunkter

18/22

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningPlaceringRåspontsinfästningSkadorSkenornas infästningSkenornas överhängSkenors avstånd till varandraSkenskarvarSnö- och VindlastberäkningTakgenomföringTvådelad TakkrokUnderbyggnadVäderbeständigt materialÄndklämmor skena

Undercentral

Anmärkningar

1/6

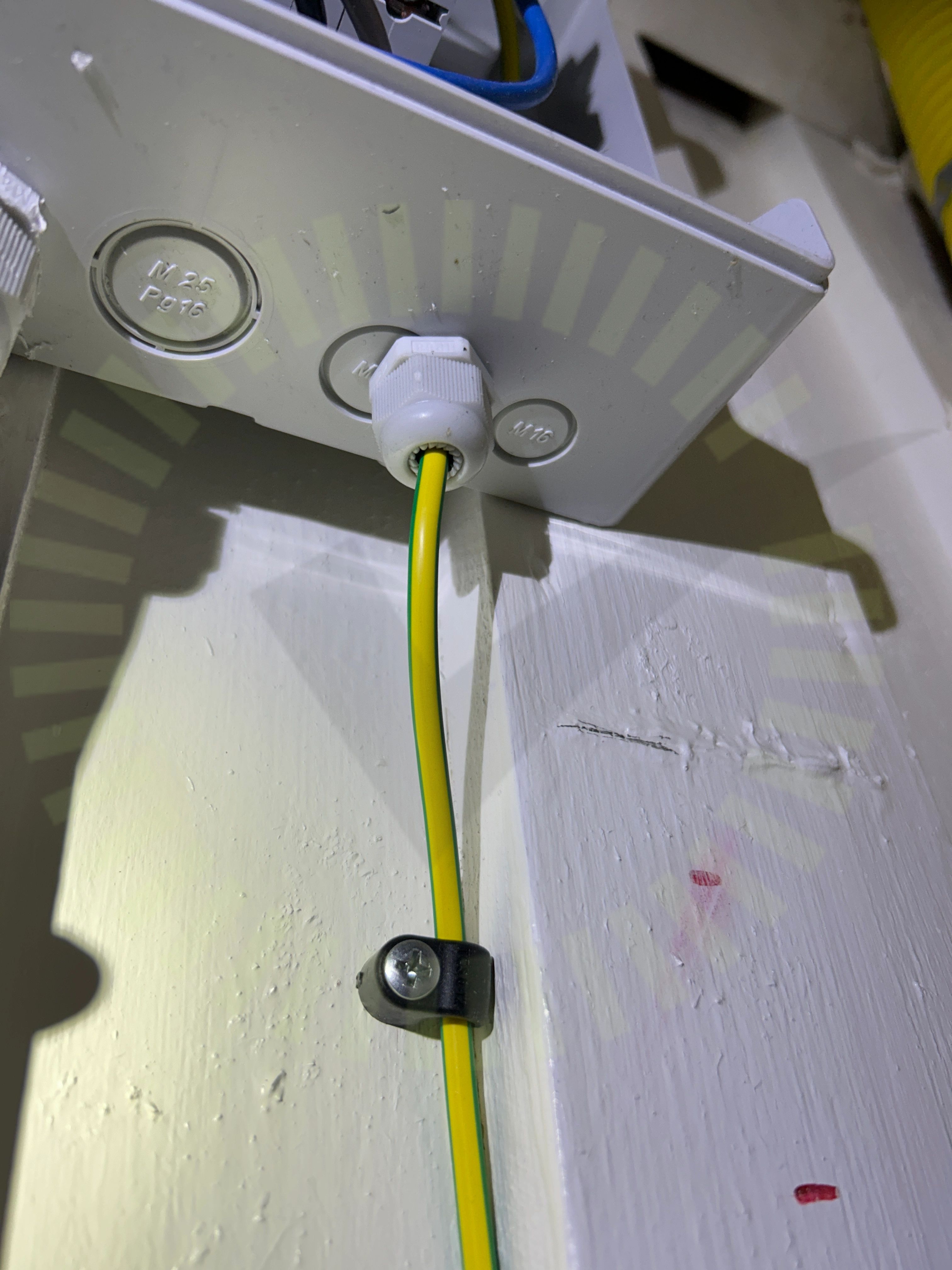

6.1 Kabelinföringar

Inte godkänd

Kabel sitter inte fast i förskruvningen.

Godkända kontrollpunkter

5/6

FemledarsystemInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

2/37

8.1 Skadat kablage

Inte godkänd

Kabel är tejpad och det är okänt om det finns någon skada på kabeln.

8.2 Strängdesign

Inte godkänd

Paneler i olika lutning är kopplade i samma sträng.

Godkända kontrollpunkter

34/37

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/37

Dubbel matning
