Institutet för Solenergikvalitet

Besiktningsrapport

8.9
x

Installation genom

Sesol

Datum

15 september 2025

Ort

Grums, Värmlands län
Fastsäkring av produkt
Avstånd till yta
PEN-ledare
92% godkända8% ej godkända

Om installationen

PanelerAIKO: A-MAH54Db
MontagesystemNordmount: Plåttak
BatteriSigeEnergy: SigenStor EC 5.0-25.0 TP
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
TillbehörEastron: Sigen Sensor TP-CT120-DH
Sesol

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3
Avtal

Batteri

Godkända kontrollpunkter

5/5
KåporPlacering bärighetSammansättning av komponenterSkadorTillgång till batteriet

Smartmätare

Godkända kontrollpunkter

6/6
Anslutning av CT klämmorFastsäkring av produktMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7
Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1: AIKO: A-MAH54Db

Anmärkningar

1/16
Avstånd till yta

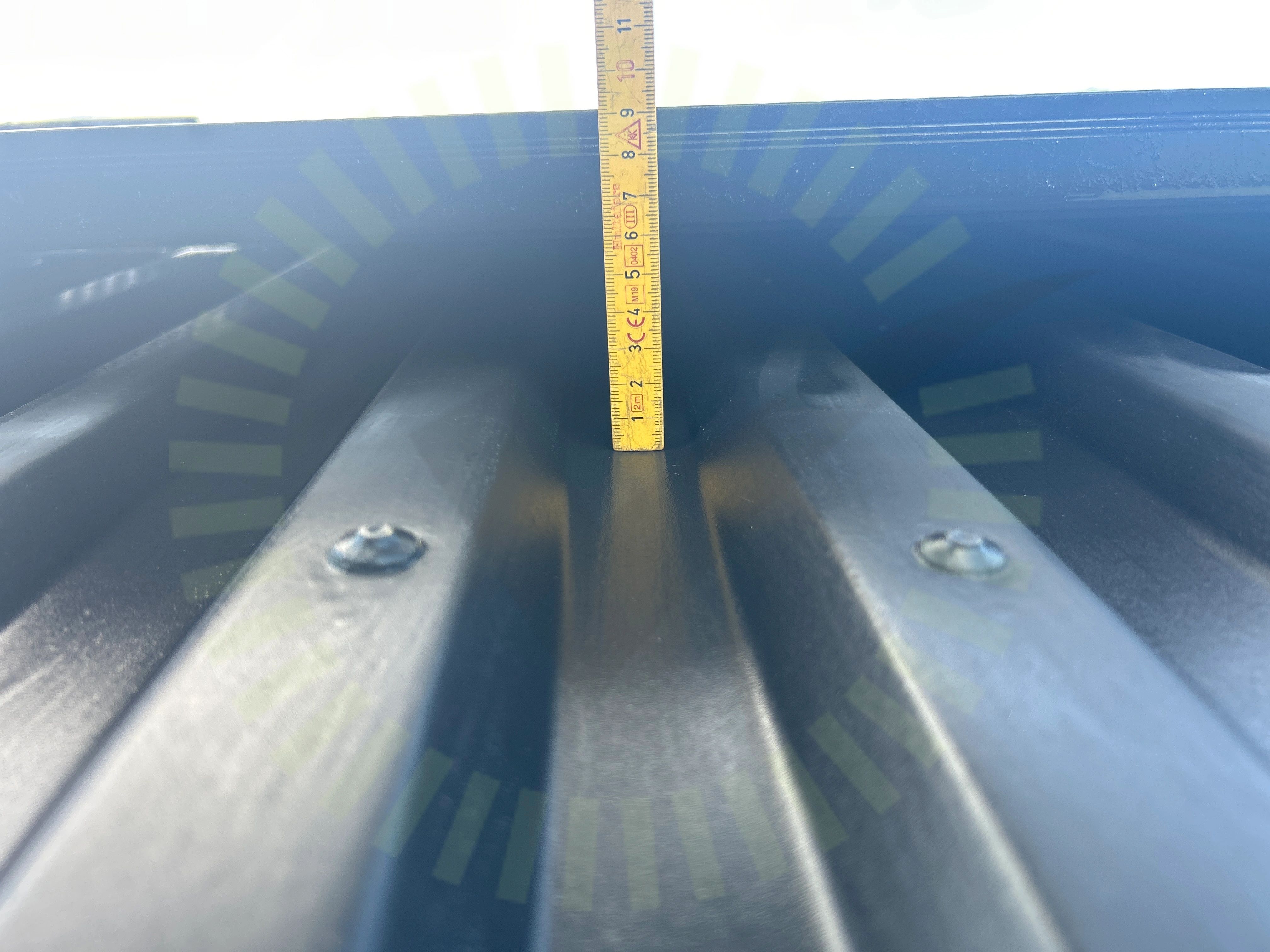

5.1 Avstånd till yta

Inte godkänd

Panelen är placerad för nära kringliggande yta. Tillverkaren kräver minst 10 cm fritt under panelen.

AIKO PV Module Installation Manual Double Glass Module August.2023, Sida 6 och 10

Godkända kontrollpunkter

14/16
Avstånd till havDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/16
Strängförläggning

Tak 1: Nordmount: Plåttak

Anmärkningar

2/18

6.1 CC mått Infästning

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö- och vindlastberäkning

6.2 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

16/18
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningKrav på takMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSäkerhetsavståndVäderbeständigt materialÄndklämmor

Undercentral

Anmärkningar

2/7
Tillgänglighet

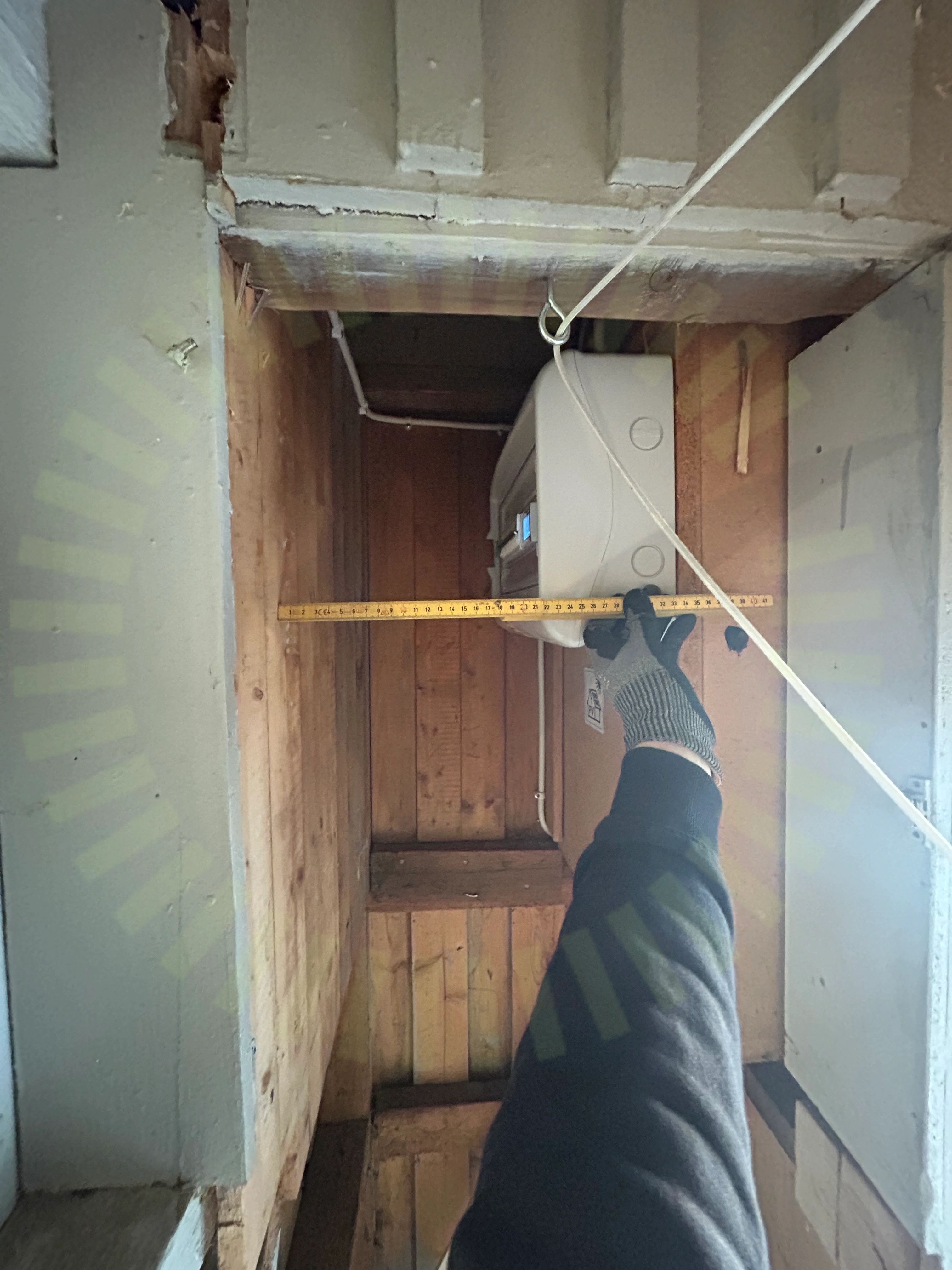

7.1 Tillgänglighet

Inte godkänd

Allt elmaterial ska placeras så att det är tillgängligt för betjäning, underhåll, inspektion och provning. Minst 50 cm fritt utrymme. Referens: SEK 436 Utgåva 3.1 (2.2.2)

PEN-ledare

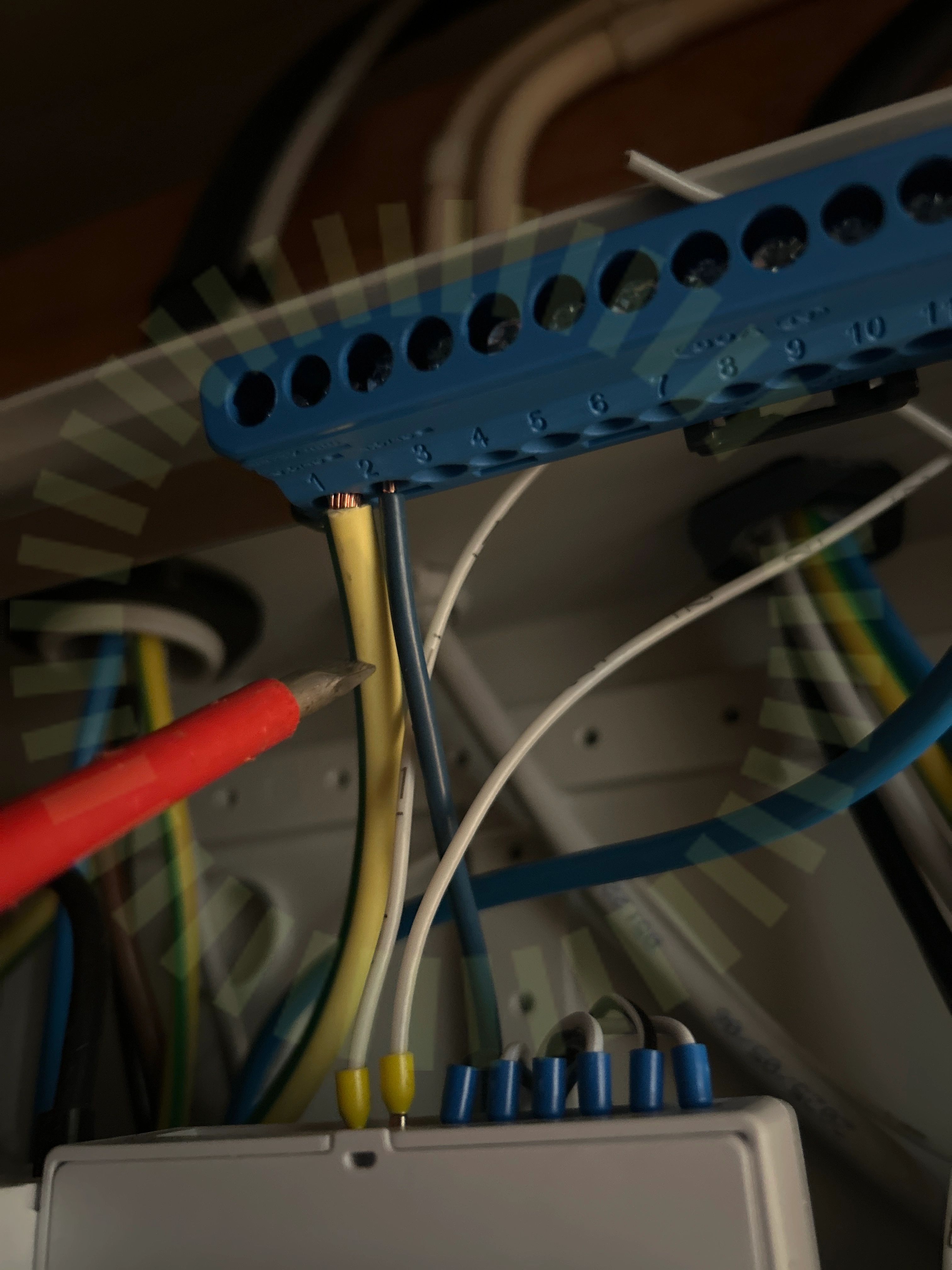

7.2 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare är inte korrekt uppmärkt. Ska vara gröngul med blå markering.

SS 436 40 00, utgåva 4 (543.4.1)

Godkända kontrollpunkter

5/7
InfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Godkända kontrollpunkter

4/4
Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

2/37
Avstånd närliggande objekt

9.1 Avstånd närliggande objekt

Inte godkänd

Produkten har för lite fritt utrymme i sidled. Tillverkaren kräver minst 300 mm.

SigenStor- Series Installation Guide_EN, Version: 05, Sida 10
Fastsäkring av produkt

9.2 Fastsäkring av produkt

Inte godkänd

Växelriktaren är inte fastsäkrad ordentligt. Golvinfästning saknas enligt tillverkarens anvisningar.

SigenStor- Series Installation Guide_EN, Version: 05, Sida 12-14

Godkända kontrollpunkter

32/37
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max StrömDubbel matningEnkelisolerade ledareFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMax total effektMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

3/37
DC Max SpänningDC Min SpänningSträngdesign
