Besiktningsrapport

9.0

Installation av

Energy Effective Solutions

Datum

8 juni 2023

Ort

Nykvarn, Stockholms län

Kopplingslåda

Panelkablagets böjradie

Klämmornas placering

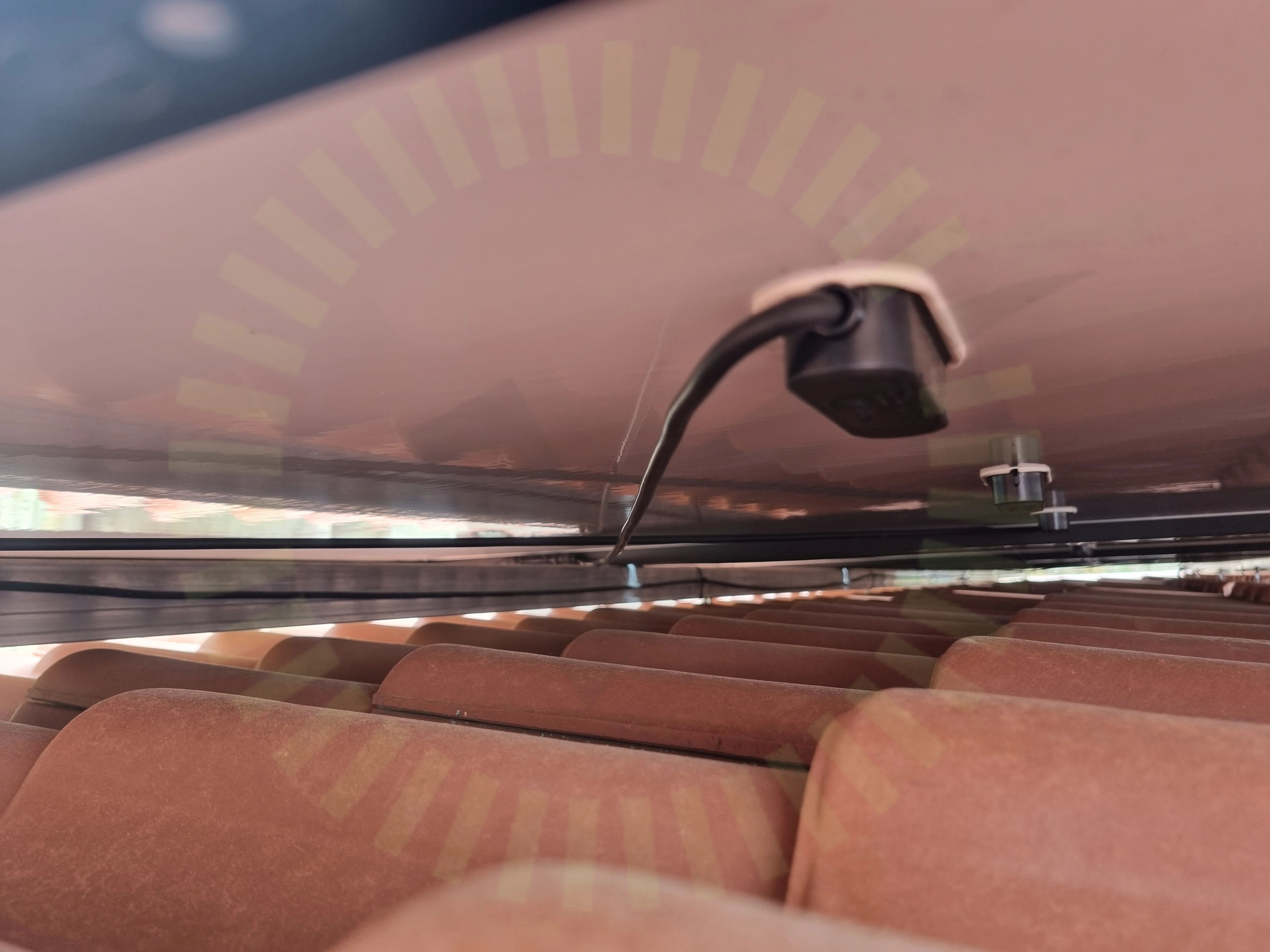

+ 5

85% godkända

15% ej godkända

Om installationen

Paneler

JA Solar: JAM54S31 (395-420) MR

Montagesystem

Van der Valk: ValkPitched - Clamp

Växelriktare

GroWatt: MOD 3-10KTL3-XH

Tillbehör

Smartmätare: CHINT DTSU666

Tillbehör

Säkerhetsbrytare AC

Installerad av Energy Effective Solutions som har ett medelhögt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Säkerhetsbrytare AC (6)Tak 1, JA Solar: JAM54S31 (395-420) MR (16)Tak 1, Van der Valk: ValkPitched - Clamp (21)Varselmärkning (5)Växelriktare (34)

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3

Avtal

Strängschema

Säkerhetsbrytare AC

Anmärkningar

1/6

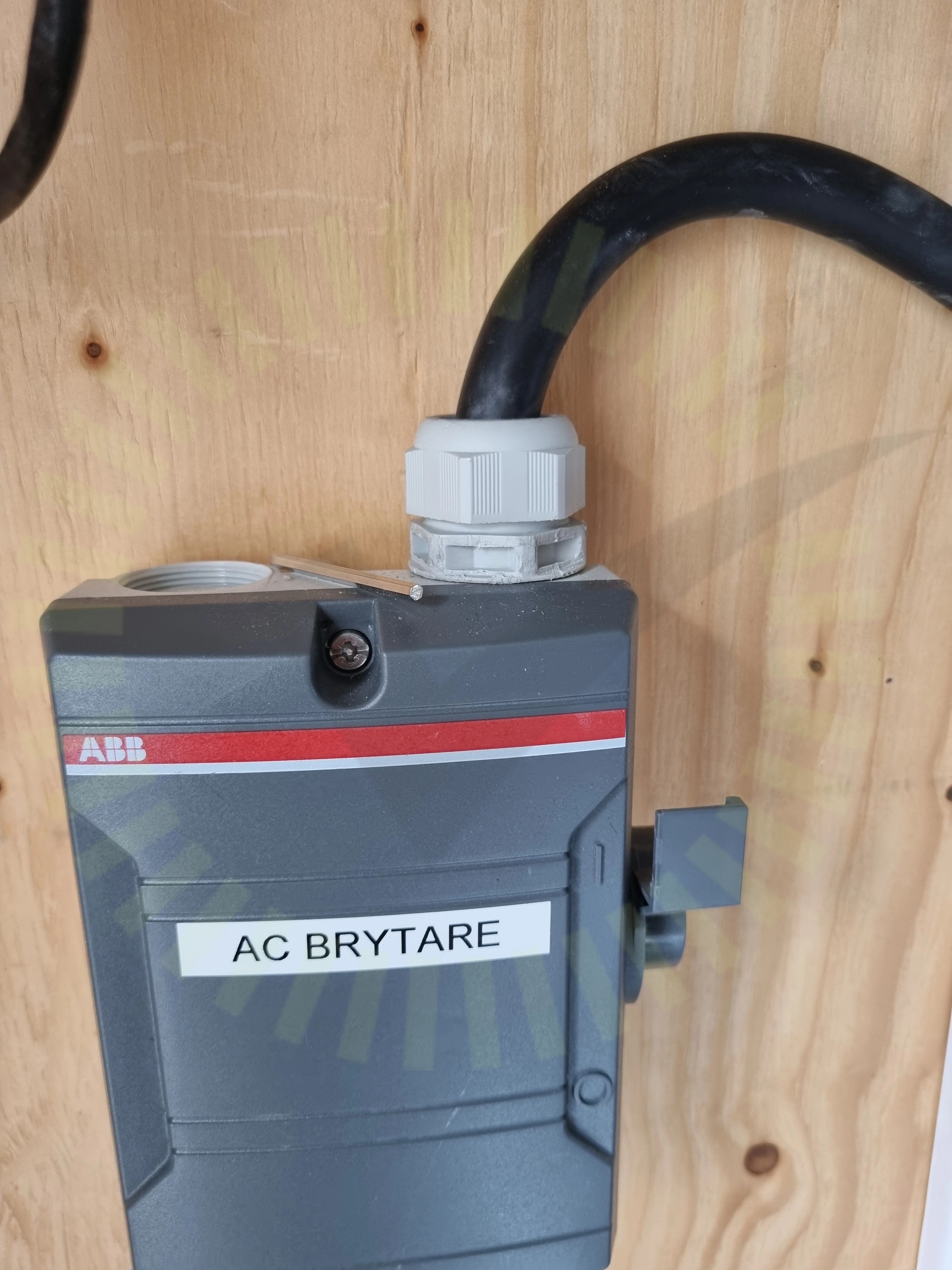

2.1 Förskruvningar

Inte godkänd

Förskruvning håller inte om kablage. Går att röra in och ut.

Godkända kontrollpunkter

5/6

Böjradie

Egenskaper

Infästning

Placering

Rakt monterad

Tak 1, JA Solar: JAM54S31 (395-420) MR

Anmärkningar

4/16

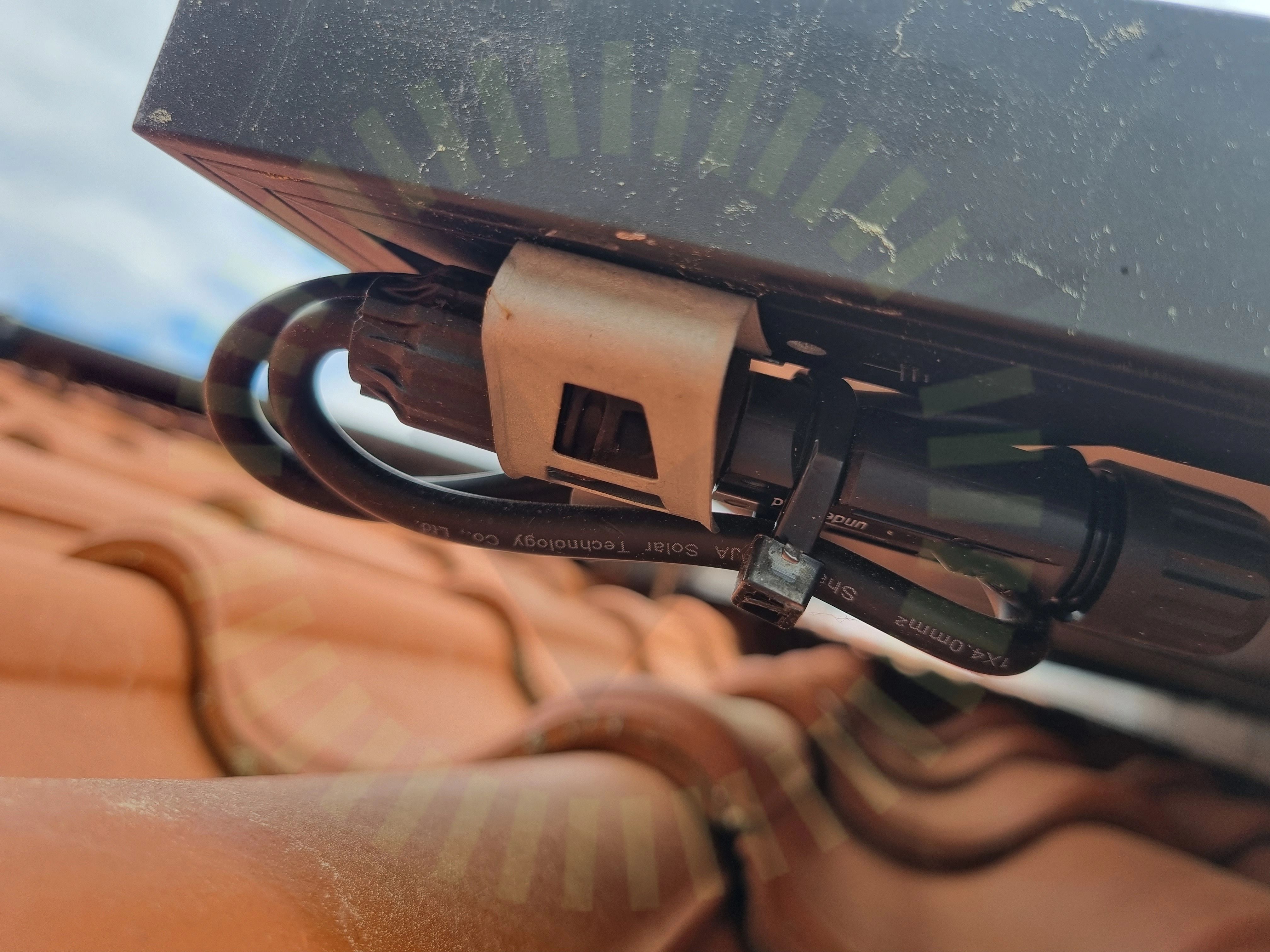

3.1 Buntband över kontakt

Inte godkänd

Enligt tillverkaren får man inte placera buntband direkt över kontakt

MA711 (se_en) Monteringsanvisningar, Sida 4

3.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 8.

3.3 Kopplingslåda

Inte godkänd

Kablaget dras åt motsatt håll från kopplingslådans öppning och utsätts för stress.

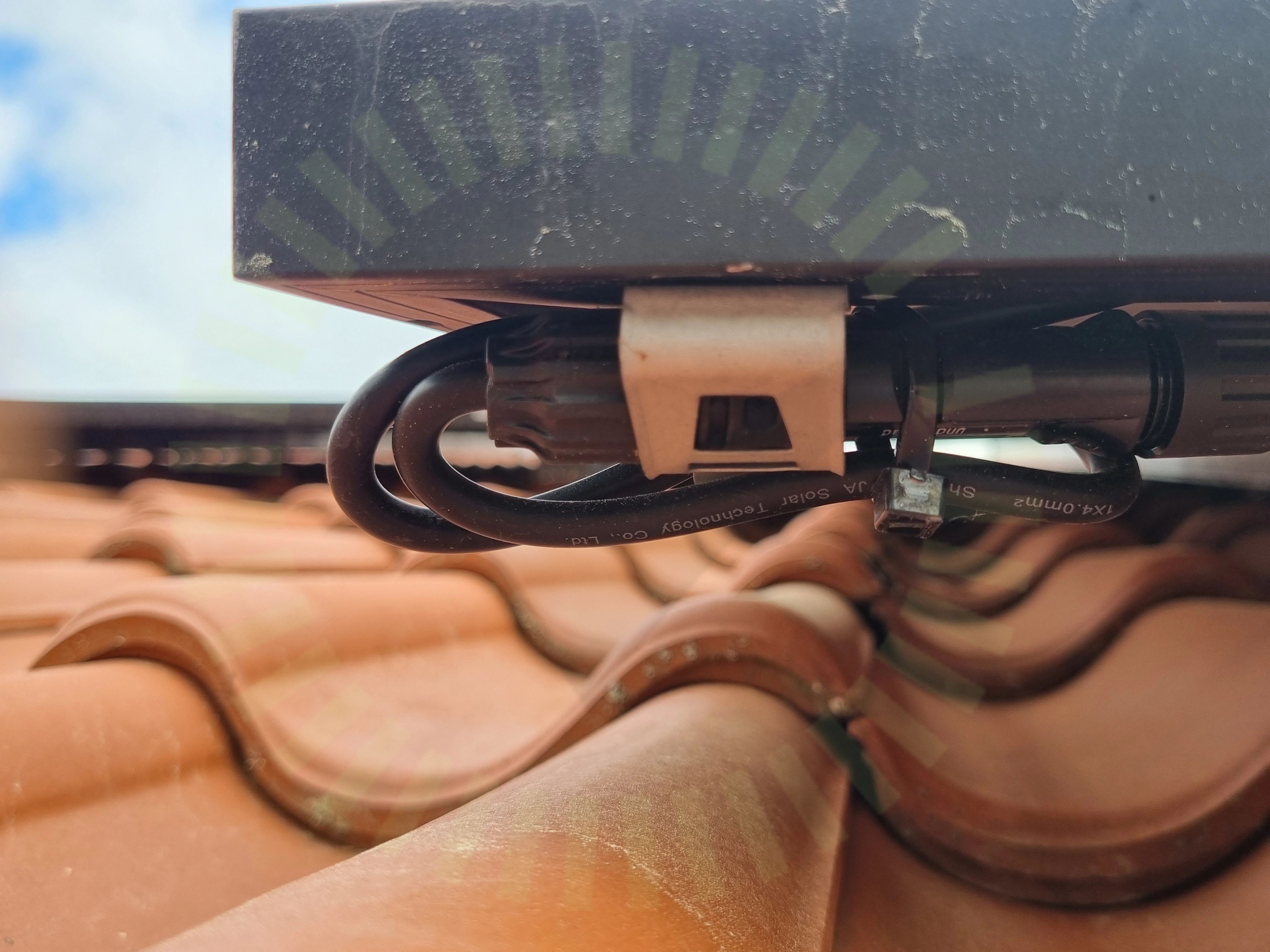

3.4 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie. Där kablage kommer ur kontakt

Godkända kontrollpunkter

11/16

Avstånd till havet

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas överlappning

Panelramar separerade

Punktbelastning

Skugga

Spänningar i ram

Stress på kontakter

Ej tillgängligt vid besiktning

1/16

Strängförläggning

Tak 1, Van der Valk: ValkPitched - Clamp

Anmärkningar

4/20

4.1 Infästning Råspont

Inte godkänd

Tillverkaren har specifika krav som ska uppfyllas vid installation i råspont. I fästningar sitter endast med två skruvar på flertal platser samt inte med korrekt avstånd till närmaste takstol.

Tillverkarens anvisningar

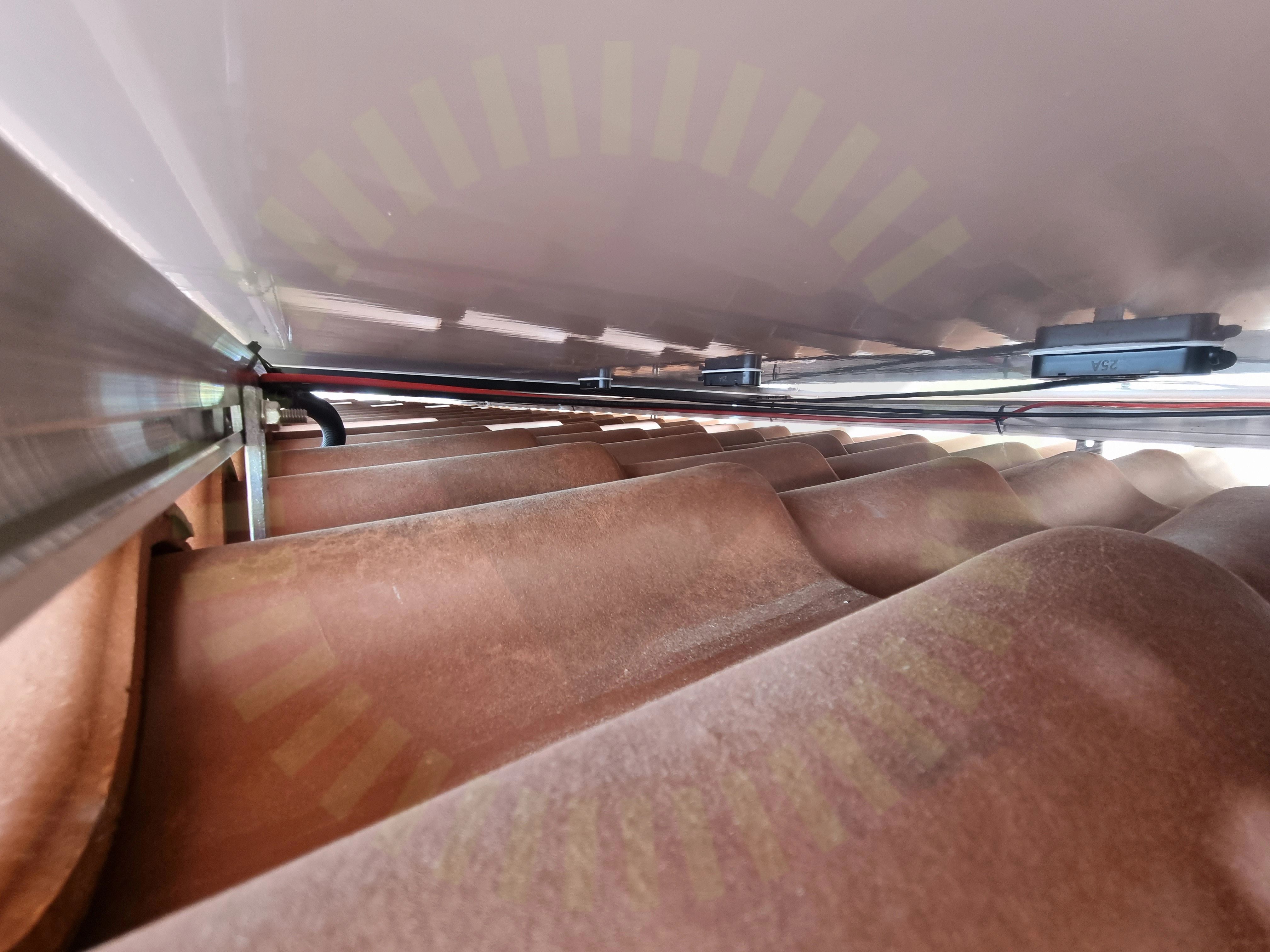

4.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Kablage är draget mellan skenor utan uppfästning

SS 436 40 00 (712.521.101 och 522.8.4)

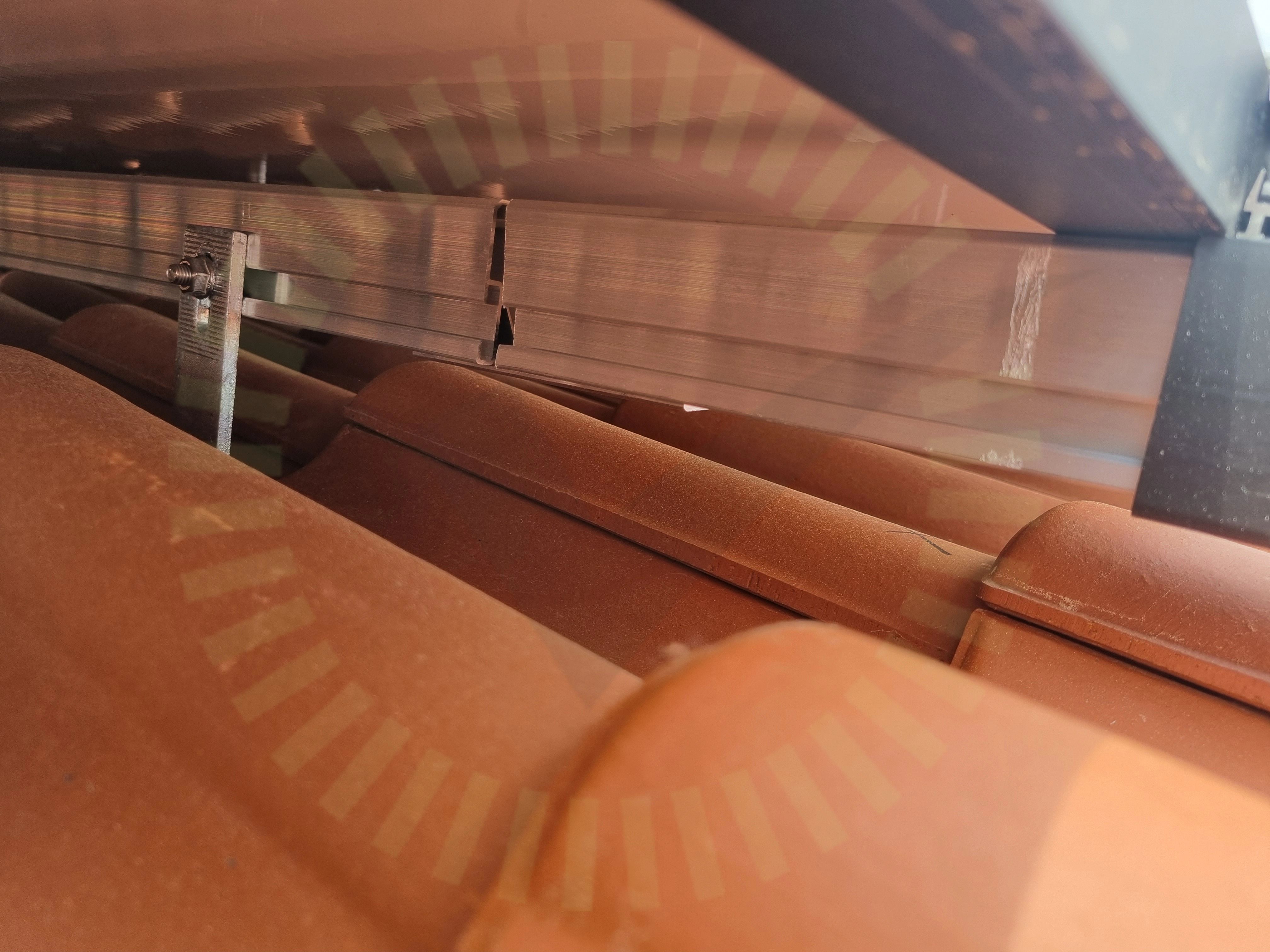

4.3 Skenornas skarv

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerat. Skenskarv sitter med 4 bultar 2 på vardera sida men är ett stort glapp mellan skenor

Tillverkarens anvisningar

4.4 Slutfäste

Inte godkänd

Slutfäste ligger inte korrekt mot panel.

Tillverkarens anvisningar

Godkända kontrollpunkter

15/20

Avstånd panna

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Infästning Takstol

Infästningarnas CC mått

Kabeldragning mellan takytor

Mittklämmor

Panelramens tjocklek

Placering

Skador

Skenornas infästning

Skenornas överhäng

Snö- och Vindlastberäkning

Väderbeständigt material

Ej tillgängligt vid besiktning

1/20

Takgenomföring

Varselmärkning

Godkända kontrollpunkter

5/5

Informering av solceller

Missvisande varselmärkning

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

2/34

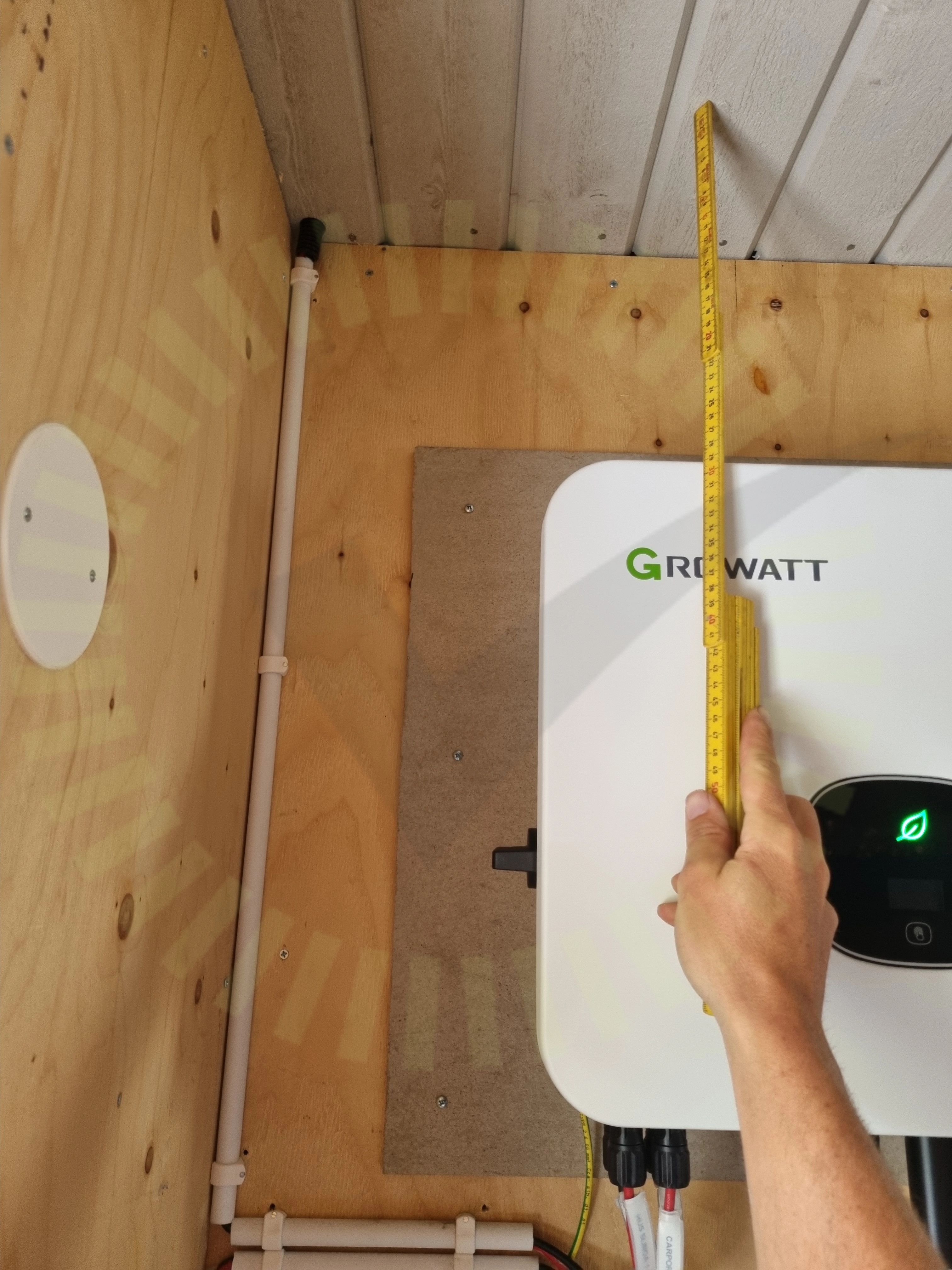

6.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar. 29 cm från tak och 21 cm från vägg

GroWatt User Manual XH EN 202206, Sida 12

6.2 Kabeldimensionering

Inte godkänd

Växelriktare och inkommande matar samma plint. Stigare till huset är inte dimensionerad för den sammanlagda effekten.

Godkända kontrollpunkter

32/34

AC Anslutning Växelriktare

AC Böjradie

AC Kablage förläggning

AC kablage skarp kant

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter anslutning

DC Kontakter stress

DC Max Spänning

DC Max Ström

DC Min Spänning

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Infästning

Jordning av chassi

Ledare Fastspända

Likspänningskomponenter

Märkning

Skadat kablage

Smartmätare

Strängdesign

Säkringsdimension

Uppskalad ledare

Ventilation

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning
