1.1 Strängschema
Inte godkändSträngschemat är inte korrekt. 1 panel har hoppats över.
Besiktningsrapport
8.5
Installation genom
Energy Effective Solutions
Datum
19 juni 2023
Ort
Nykvarn, Stockholms län
87% godkända13% ej godkända
Om installationen
PanelerJA Solar: JAM54S31 (395-420) MR
MontagesystemWeland Stål: Råspont
VäxelriktareGroWatt: MOD 3-10KTL3-XH
TillbehörSäkerhetsbrytare AC
Installerad av Energy Effective Solutions som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
1/3Godkända kontrollpunkter
2/3AvtalMätprotokoll DC
Säkerhetsbrytare AC
Godkända kontrollpunkter
6/6AnslutningBöjradieEgenskaperFörskruvningarInfästningPlacering
Tak 1, JA Solar: JAM54S31 (395-420) MR
Anmärkningar
4/16
3.1 Föremål mot bakstycke
Inte godkändKontakter trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.
JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 5

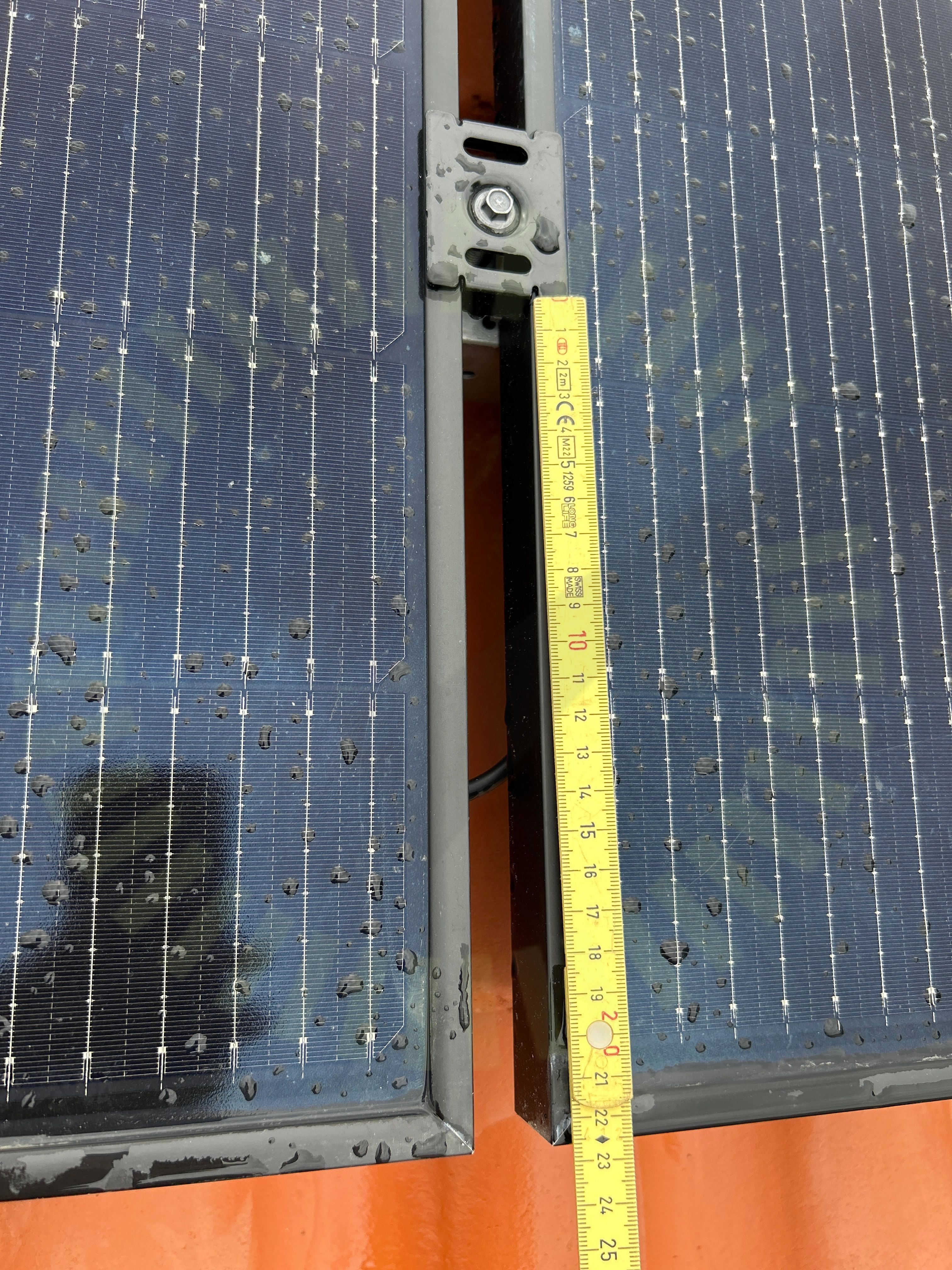

3.2 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 8.

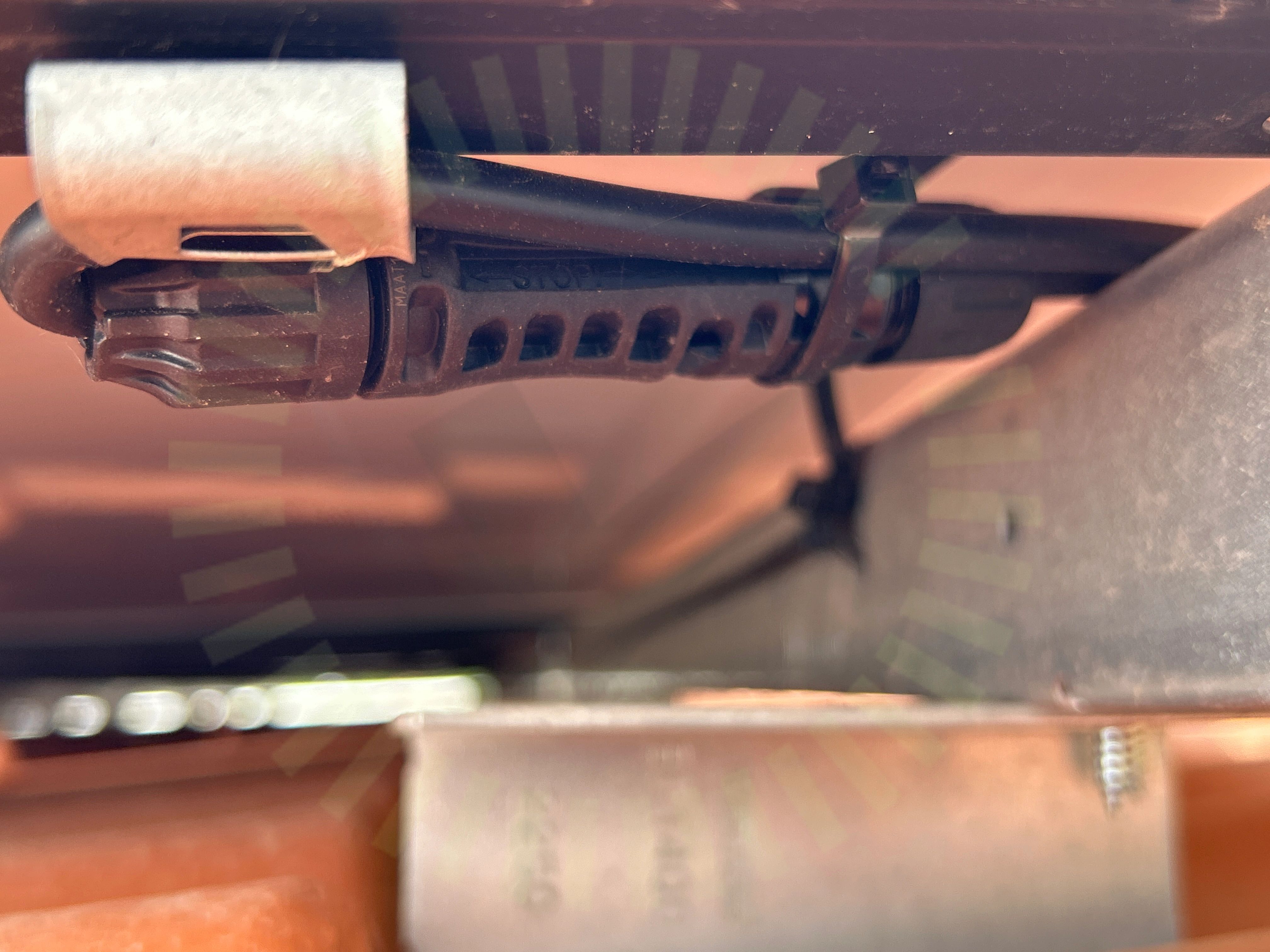

3.3 Kontaktdon
Inte godkändBuntband ska inte placeras över kontaktdonens hölje.
Stäubli PV_MA711. Sida 4.

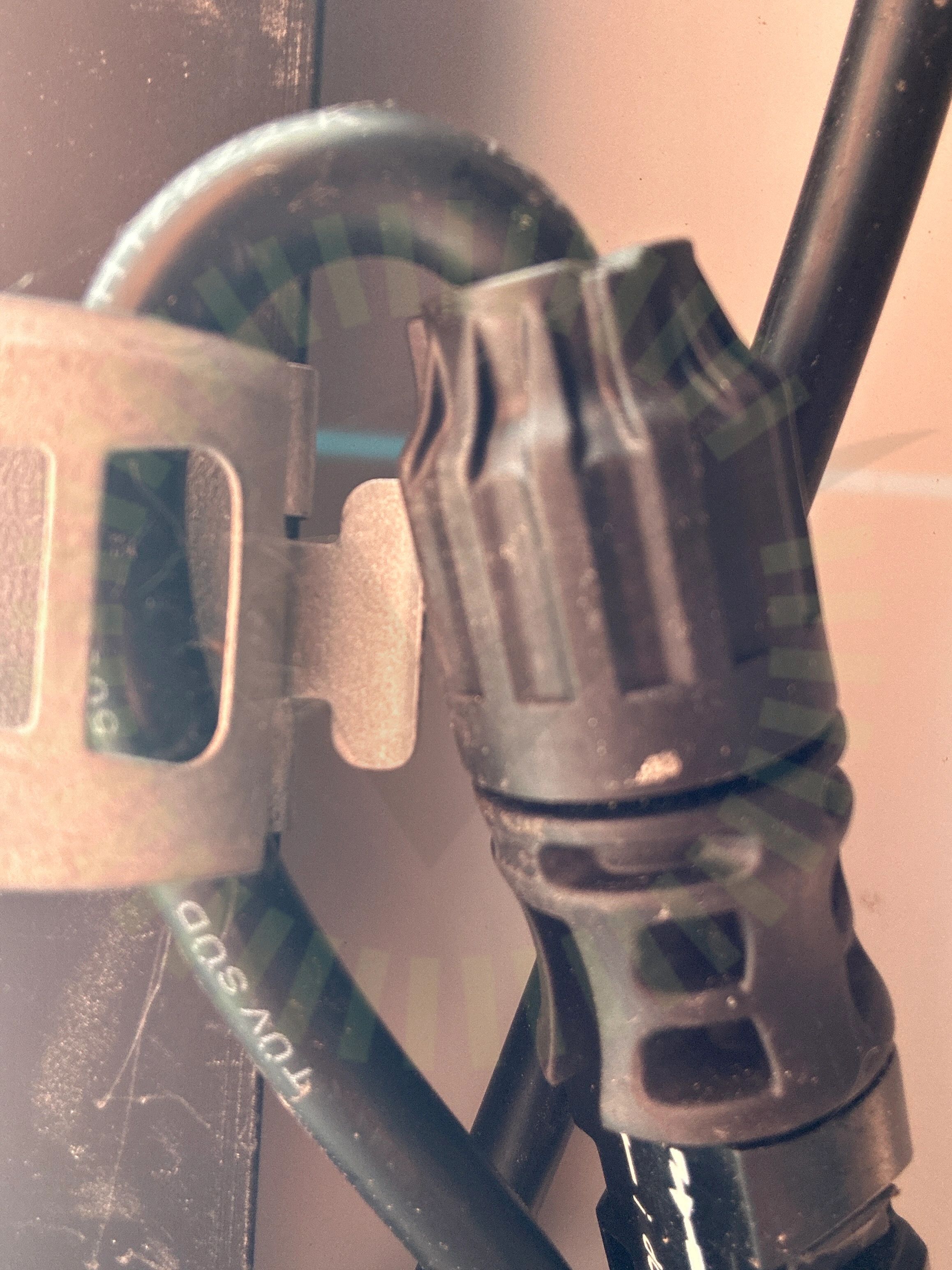

3.4 Panelkablagets böjradie
Inte godkändPanelernas kablar har en för skarp böjradie.
Godkända kontrollpunkter
12/16Avstånd till havetAvstånd till ytaDräneringshålFörbindelse av kontakterKlämmornas överlappningKopplingslådaPanelramar separeradePunktbelastningSkuggaSpänningar i ramStress på kontakterSträngförläggning
Tak 1, Weland Stål: Råspont
Anmärkningar
4/22

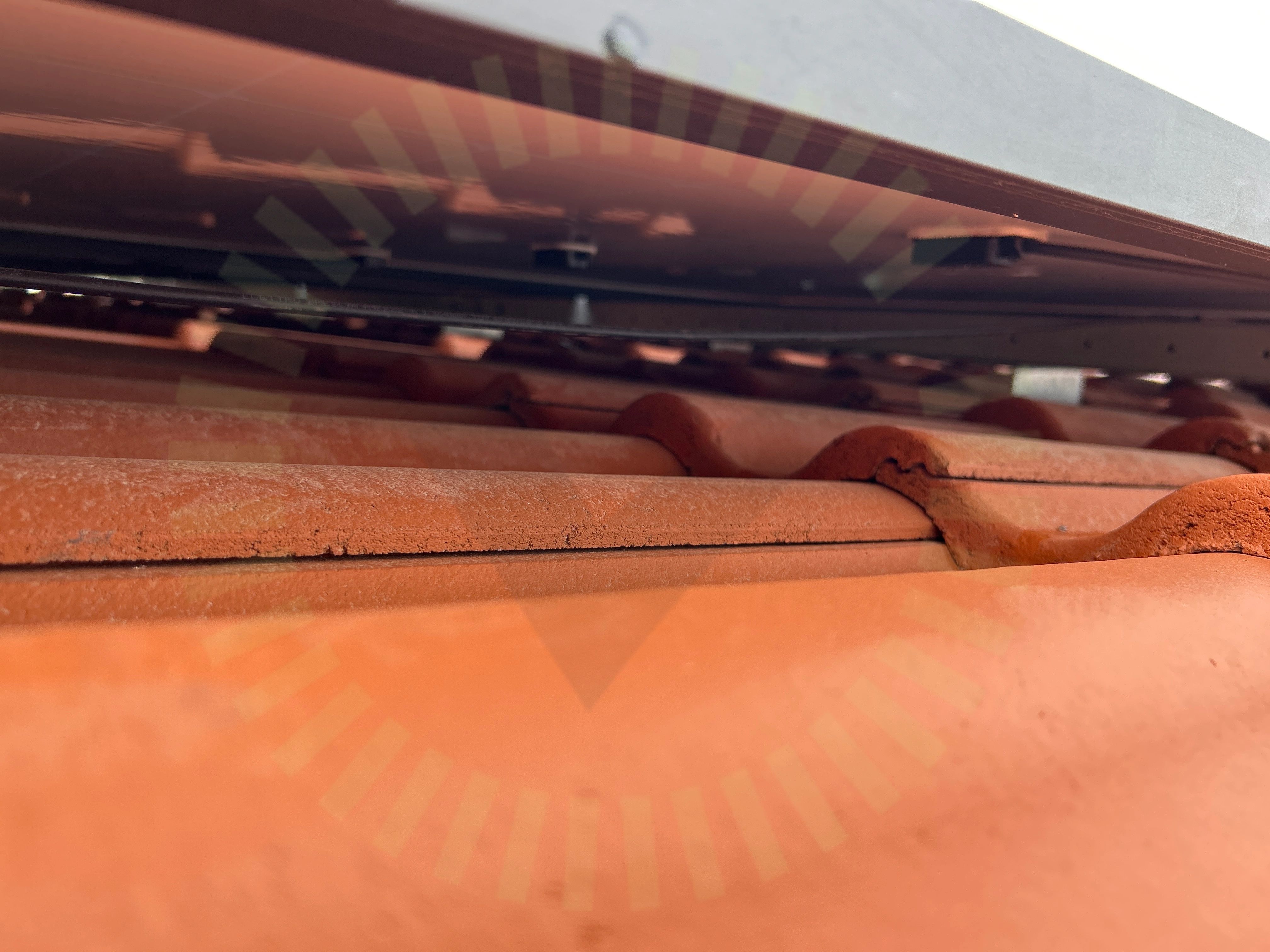

4.1 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd.

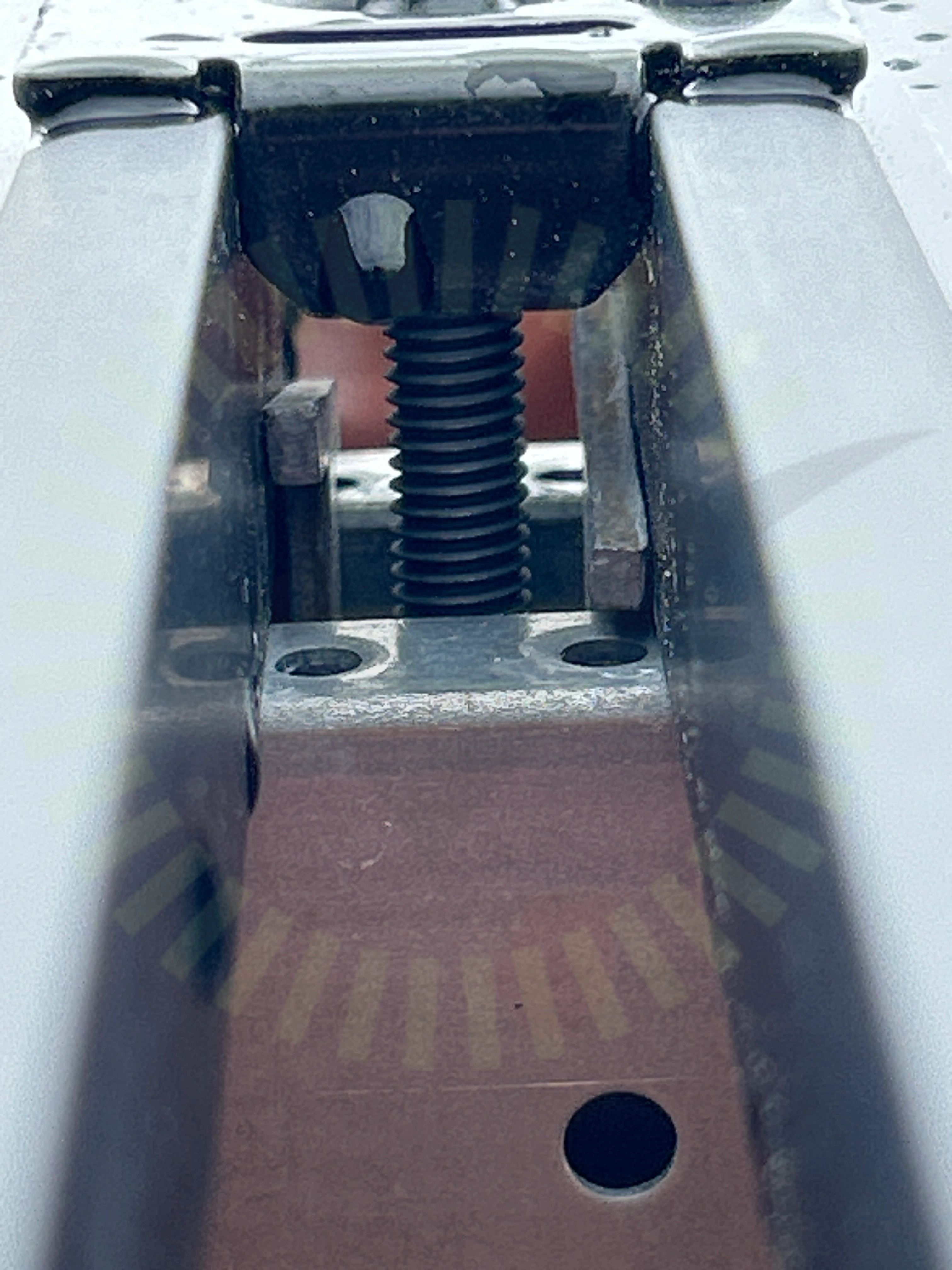

4.2 Klämmor rätt förläggning
Inte godkändFästen ligger inte korrekt i skenan. Bottendel är skadad.
MA5111 Sid 1 (1) | Version 4 - 221117
4.3 Skenornas infästning
Inte godkändSkenan är inte fäst i infästningsmaterialet korrekt. Saknar skruv.
MA5102 Sid 1 (1) | Version 3 - 221101
4.4 Takkrokarnas CC
Inte godkändAvståndet mellan infästningar överskrider lastberäkningens gränser. Uppmätt 150cm.
MA5102 Sid 1 (1) | Version 3 - 221101
Godkända kontrollpunkter
18/22DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorMittklämma skruvMittklämmorPlaceringRåspontsinfästningSkadorSkenornas överhängSkenskarvarSnö- och VindlastberäkningTvådelad TakkrokUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor skena Ändklämmor skruv
Varselmärkning
Anmärkningar
3/55.1 Informering av solceller
Inte godkändMärkningen är inte utförd enligt gällande regler. Saknas vid ansluten central.
SS 436 40 00 (712.514.101)
5.2 Varning för backspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Saknas vid arbetsbrytare där växelriktare är ansluten.
SEK 457, Sida 42
5.3 Varning för likspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktare.
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
2/5Missvisande varselmärkningTillförlitligt fäst
Växelriktare
Godkända kontrollpunkter
33/33AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringLedare FastspändaLikspänningskomponenterMärkningSkadat kablageSträngdesignSäkringsdimensionSäkringsdimensionUppskalad ledareVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
