Institutet för Solenergikvalitet

Besiktningsrapport

7.7
x

Installation genom

Svea Solar

Datum

28 april 2023

Ort

Åryd, Kronobergs län
Takkrokarnas CC skenstart
Strängschema
Klämmornas placering
80% godkända20% ej godkända

Om installationen

PanelerJA Solar: JAM54S30 (390-415) MR
OptimerareHuawei: SUN2000P - 450W
MontagesystemCC90- UNUM Betongpannor
VäxelriktareHuawei: SUN2000 (12-20KTL)-M2
Svea Solar

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3
Strängschema

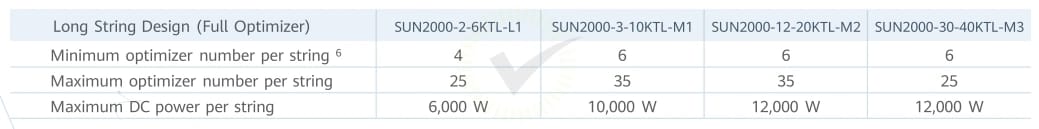

1.1 Strängschema

Inte godkänd

Antal optimerare i en sträng överstiger maxantalet för kombinerade optimerare och växelriktare.

Godkända kontrollpunkter

1/3
Avtal

Ej tillgängligt vid besiktning

1/3
Mätprotokoll DC

Tak 1, CC90- UNUM Betongpannor

Anmärkningar

7/24
Främmande material

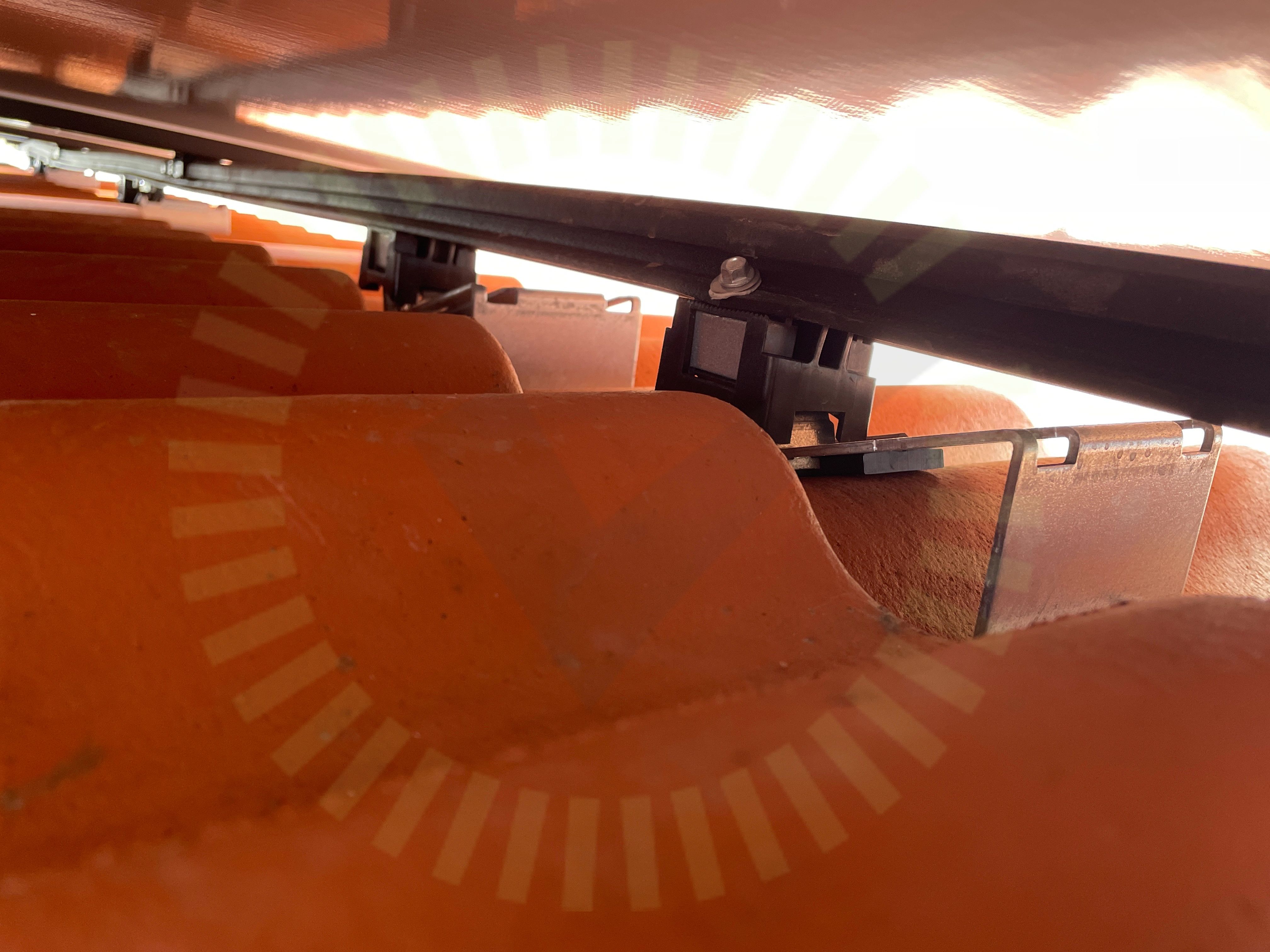

2.1 Främmande material

Inte godkänd

Använda skruvar är inte från tillverkaren av montagesystemet.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 8
Takgenomföring

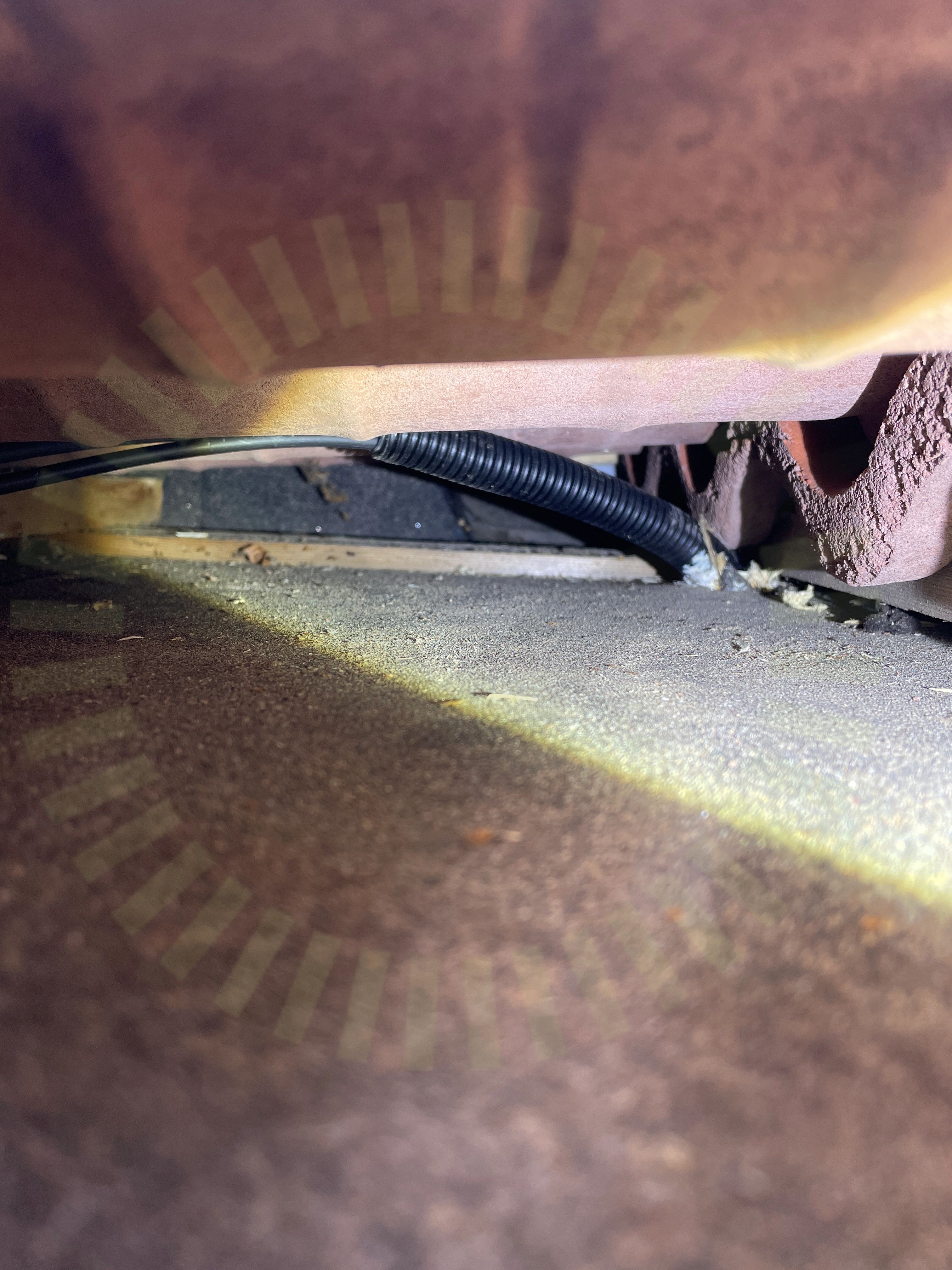

2.2 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

Skenans utstick för klämma

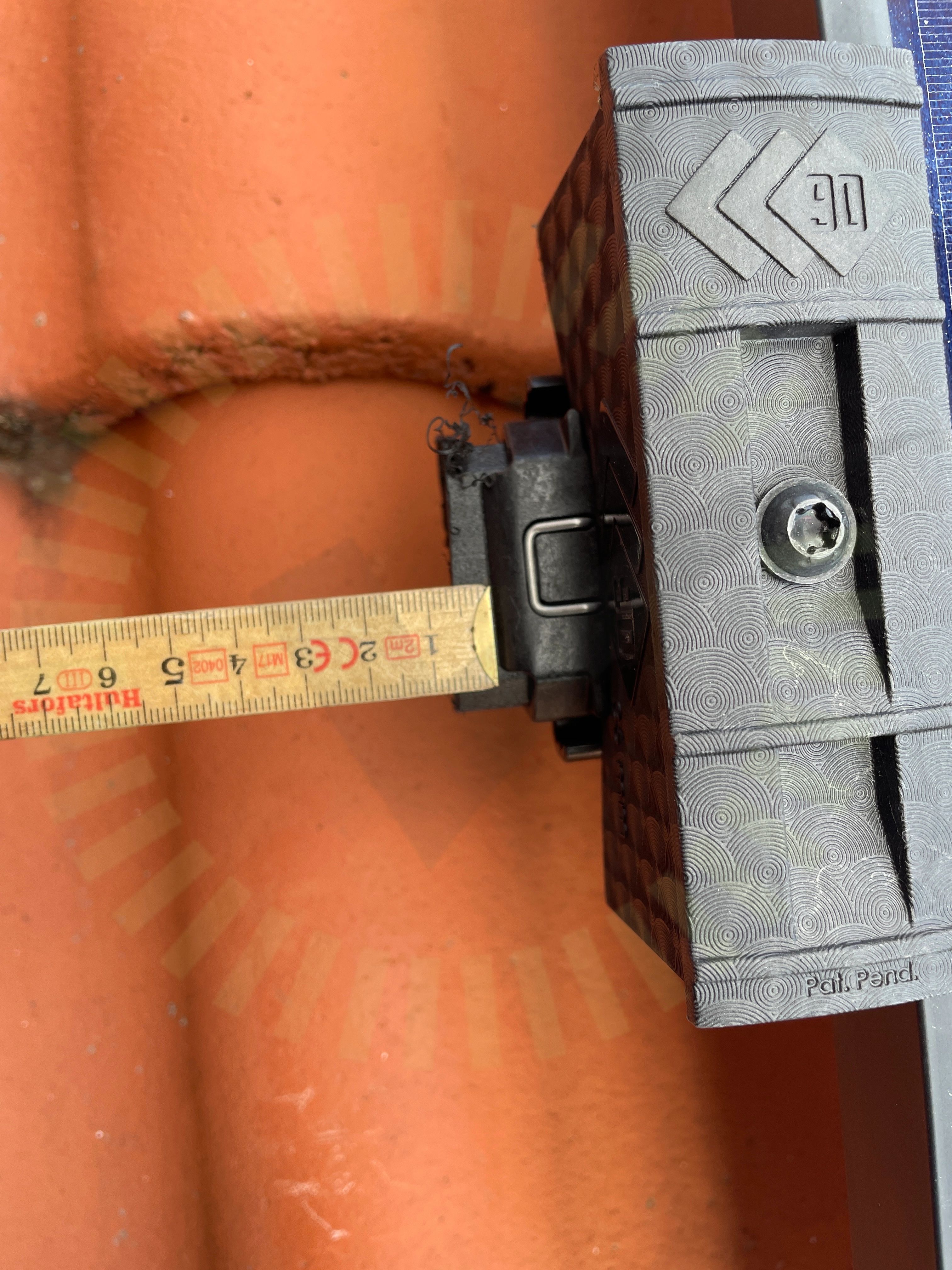

2.3 Skenans utstick för klämma

Inte godkänd

Skenan sticker inte ut tillräckligt för ändklämman.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 8

2.4 Skenornas infästning skruvade

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt. Skruven är placerad i yttersta fästet, ska placeras i det näst yttersta fästet

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 5
Skenornas överhäng

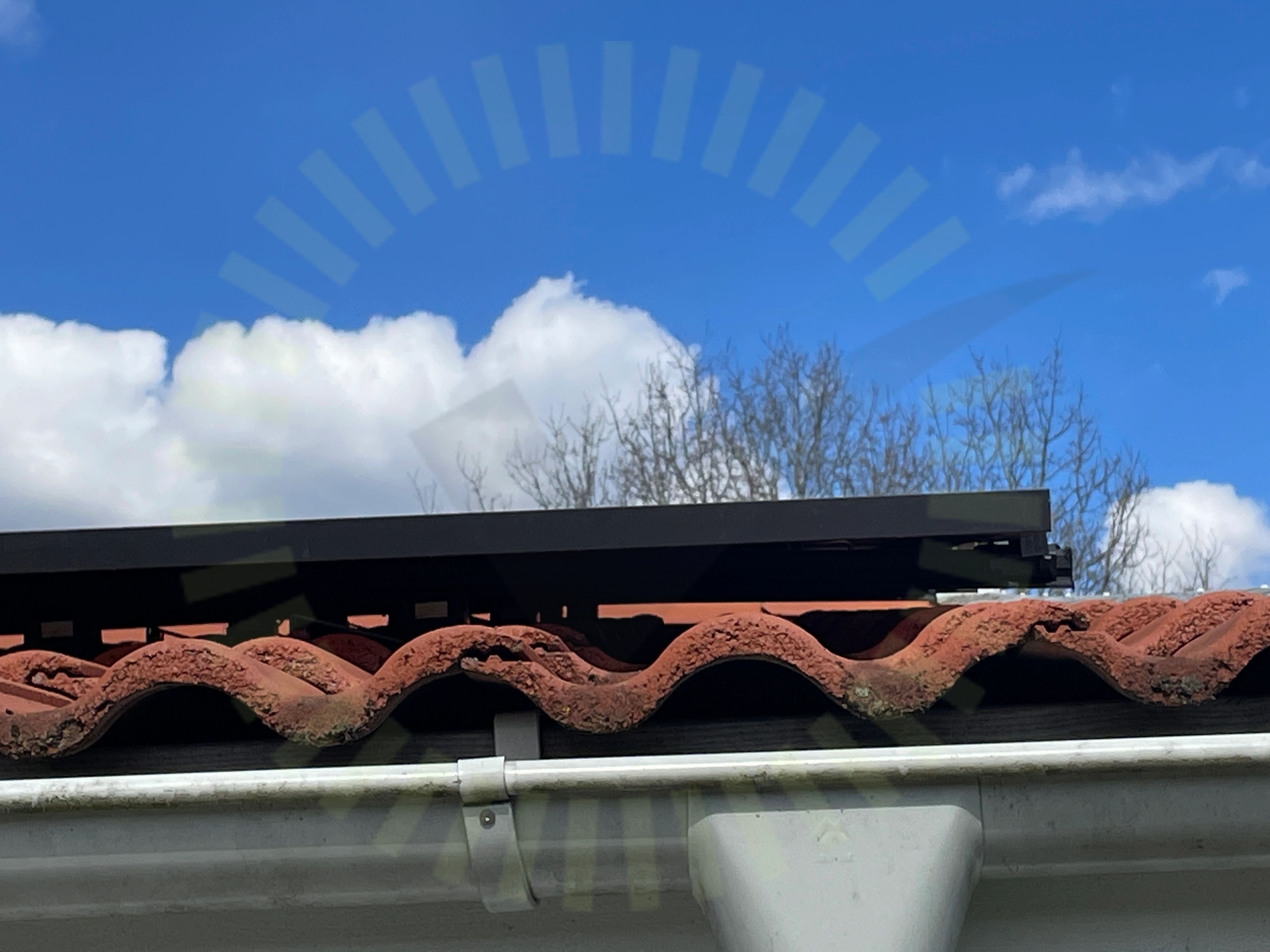

2.5 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 2
Takkrokarnas CC skenstart

2.6 Takkrokarnas CC skenstart

Inte godkänd

90 cm mellan första och andra krok

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, 2
Ändklämmor

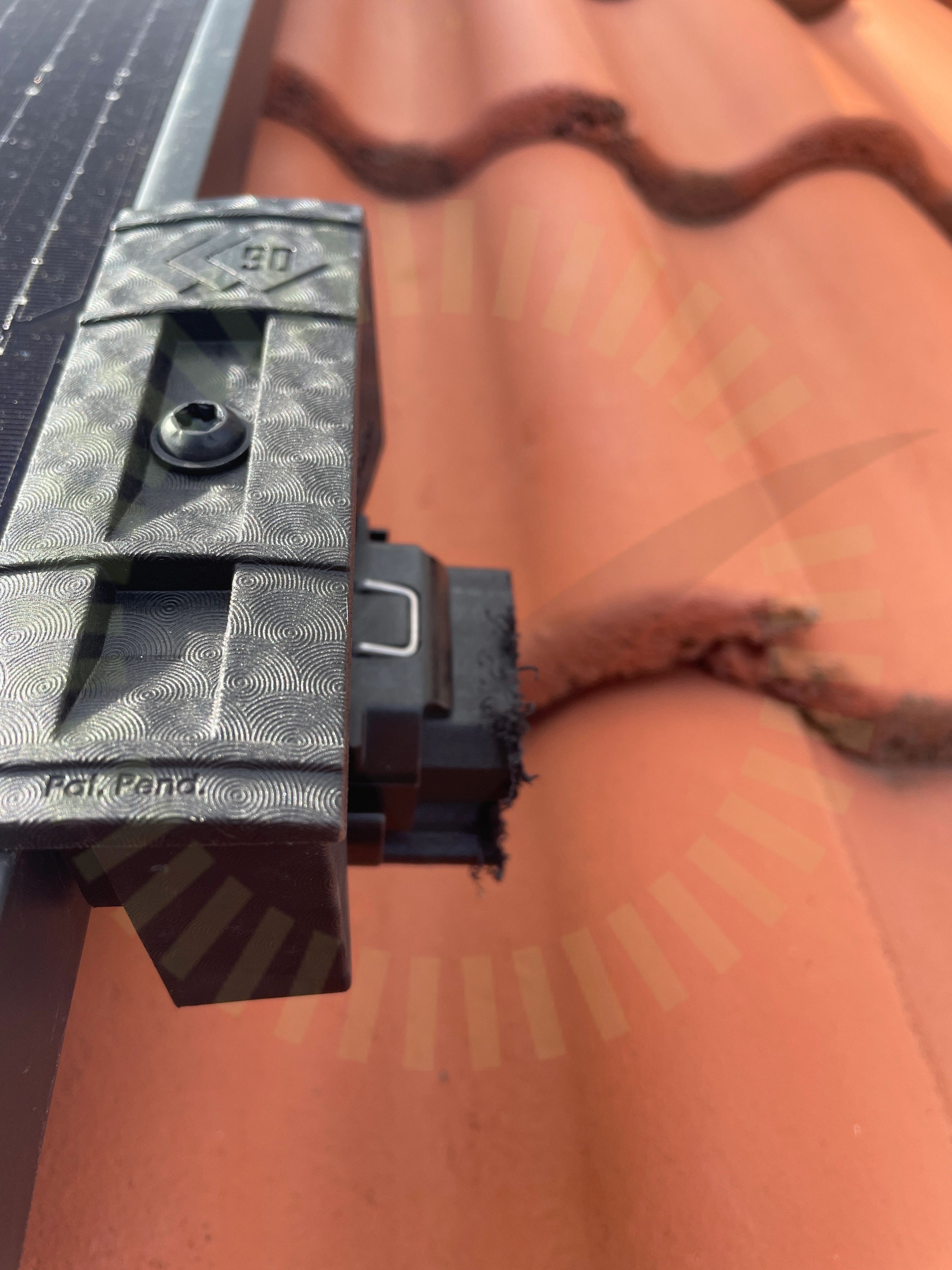

2.7 Ändklämmor

Inte godkänd

Gavel till ändklämmor deformerade.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 7

Godkända kontrollpunkter

16/24
DC kabel förläggningFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans orienteringKlämmans placering i skenaLäktinfästningMittklämmor skruvPanelramens höjdSkada på klämmorSkadorSkenornas infästningSäkerhetsavståndTakkrokarnas CCTakkrokstyperVäderbeständigt material

Ej tillgängligt vid besiktning

1/24
Skenskarvar

Tak 1, Huawei: SUN2000P - 450W

Anmärkningar

1/5
Placering

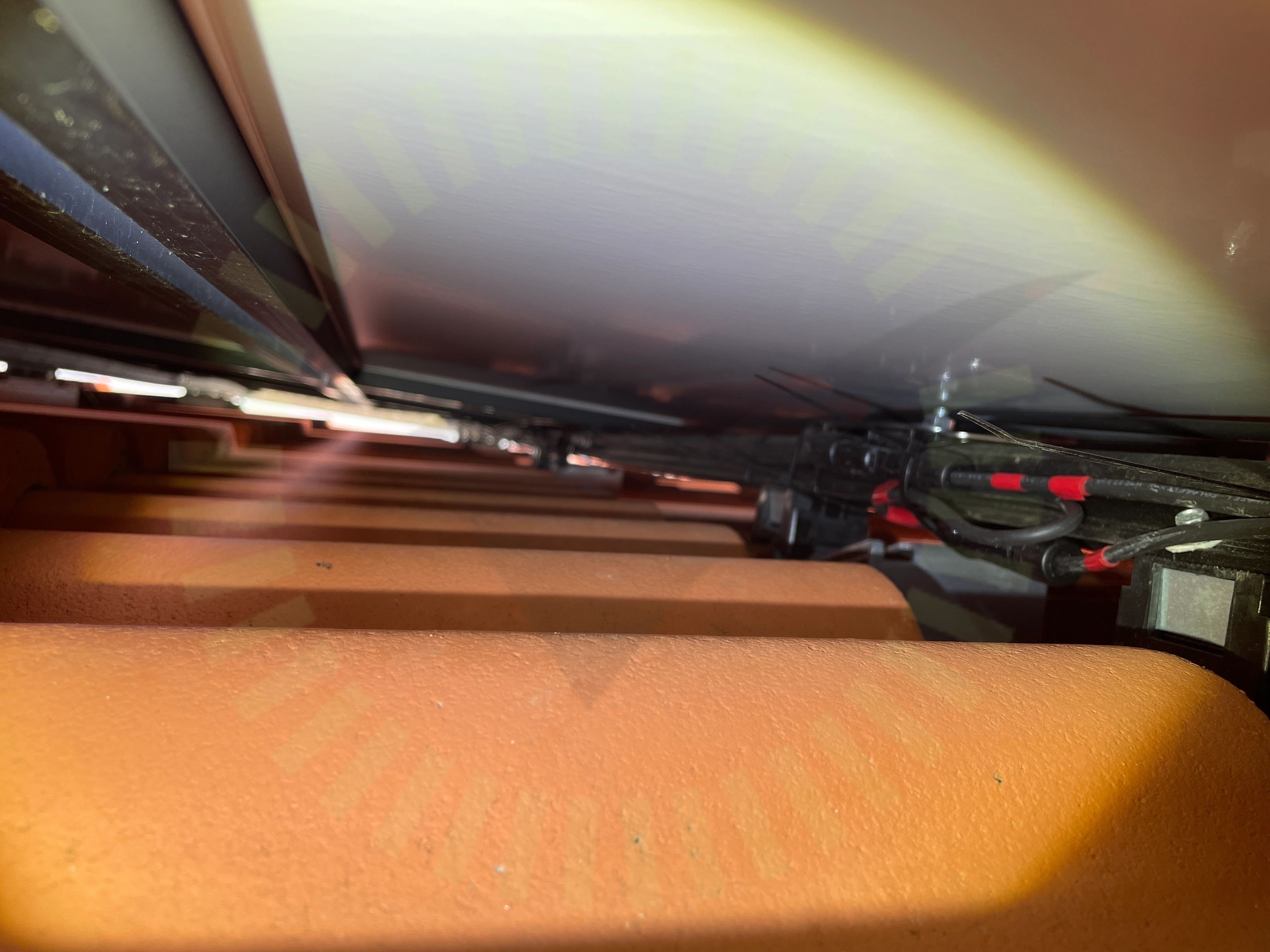

3.1 Placering

Inte godkänd

Skruven som håller optimeraren ligger ca 1 mm från panelens undersida. vid tex snöbelastning kan skruv skada baksidan av panelen

Godkända kontrollpunkter

4/5
DragavlastadeFastsäkring av produktFörutsättningarKontakter

Tak 1, JA Solar: JAM54S30 (390-415) MR

Anmärkningar

3/16
Föremål mot bakstycke

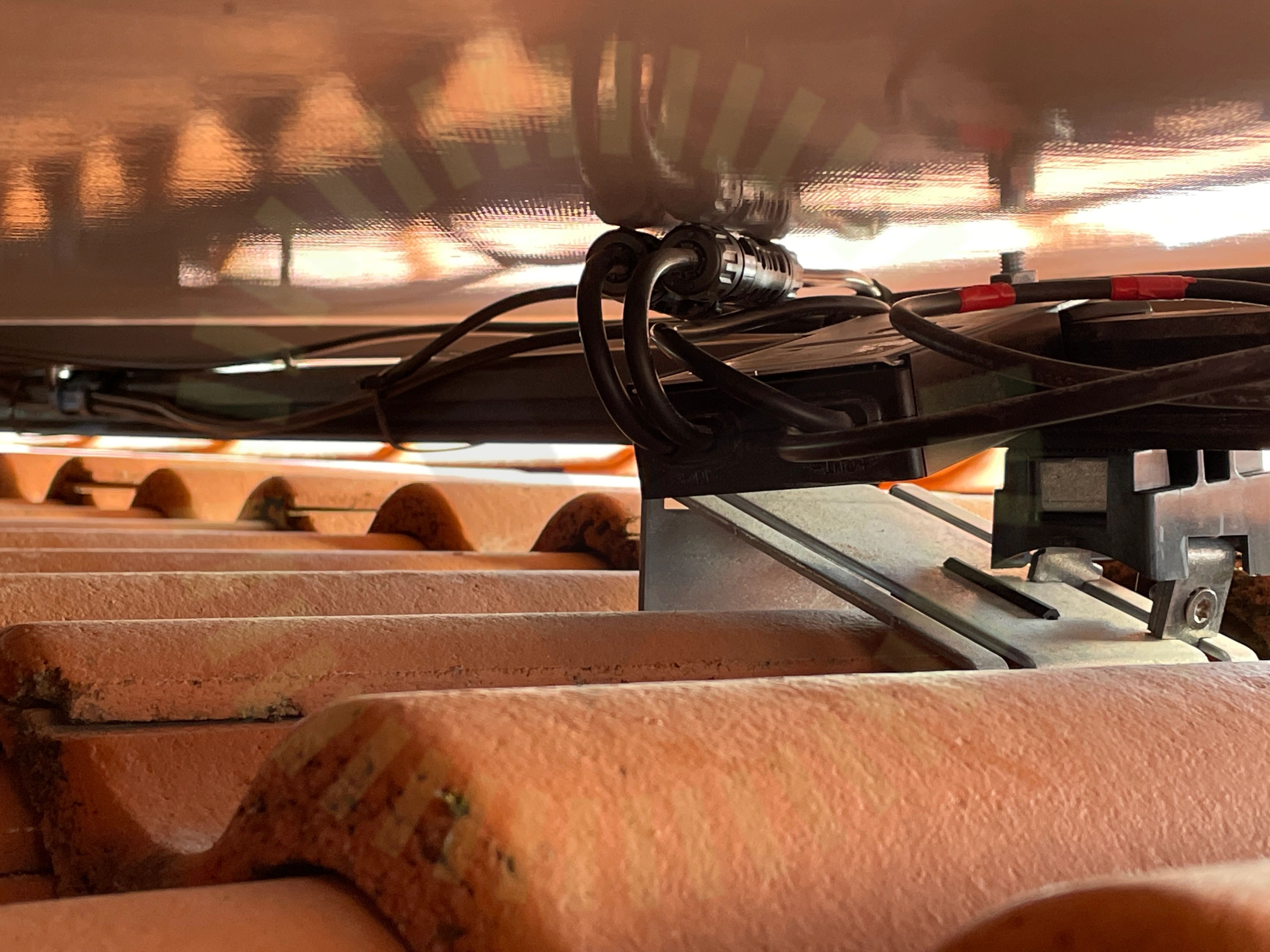

4.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 5
Klämmornas placering

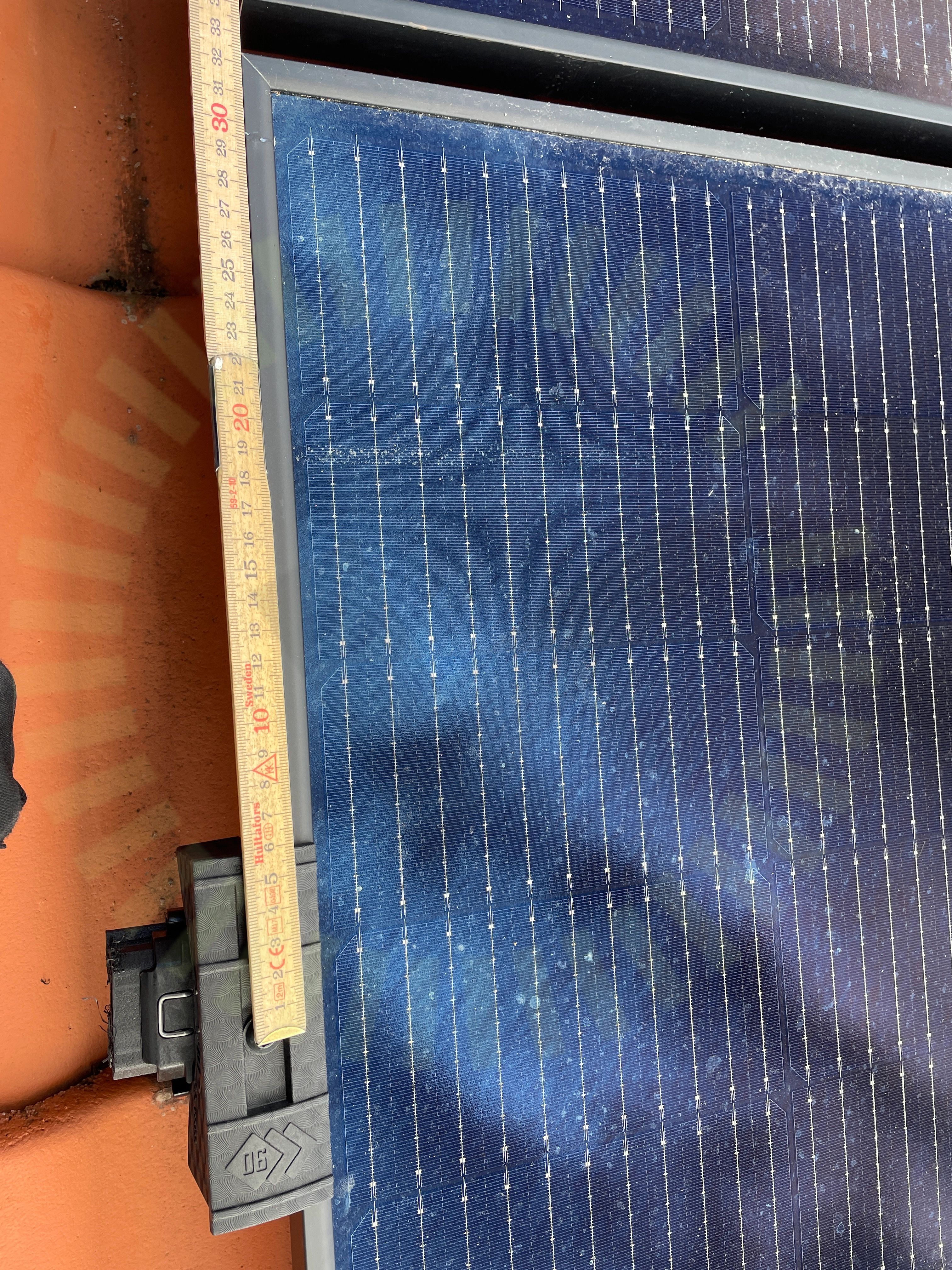

4.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon.

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 8.
Stress på kontakter

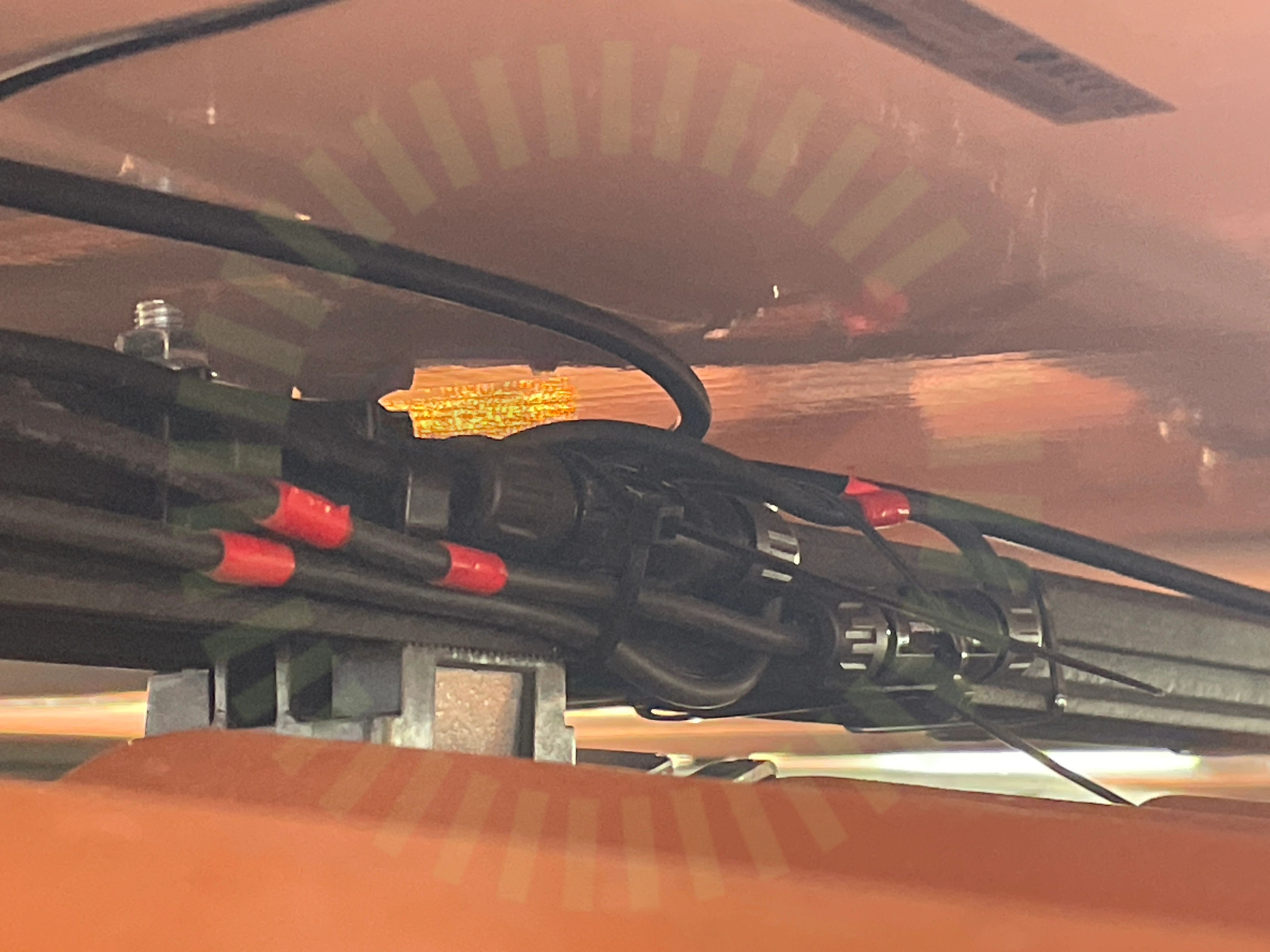

4.3 Stress på kontakter

Inte godkänd

Kabel ska förläggas rakt, minst 20 mm, ur staublis kontakter.

Godkända kontrollpunkter

13/16
Avstånd till havetAvstånd till ytaDräneringshålFörbindelse av kontakterKlämmornas överlappningKontakterKopplingslådaPanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ramSträngförläggning

Varselmärkning

Anmärkningar

2/5
Informering av solceller

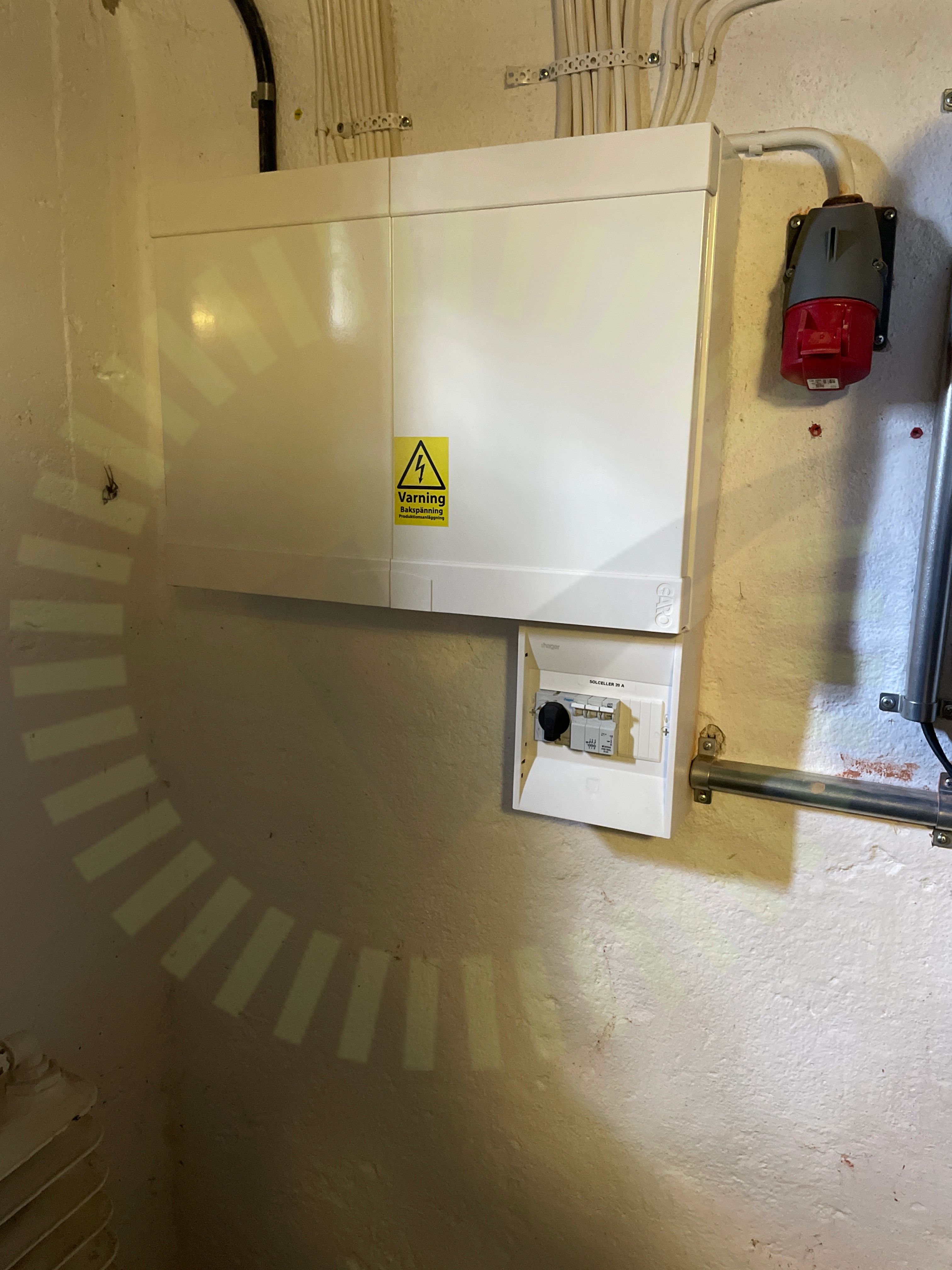

5.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SS 436 40 00 (712.514.101) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

5.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

3/5
Missvisande varselmärkningTillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

4/33
AC kablage skarp kant

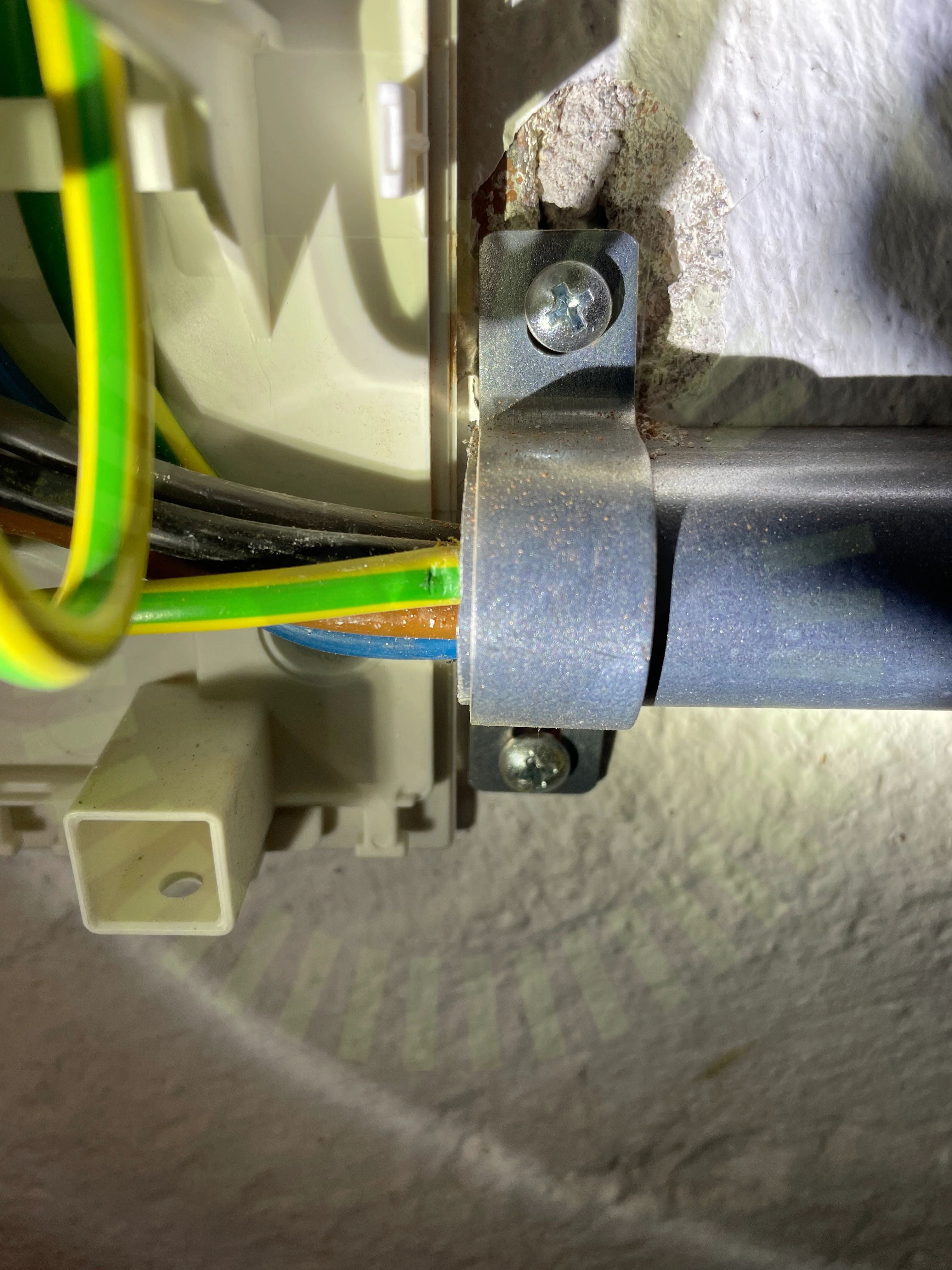

6.1 AC kablage skarp kant

Inte godkänd

Kabel ligger mot skarp kant på kapslingen

Avstånd närliggande objekt

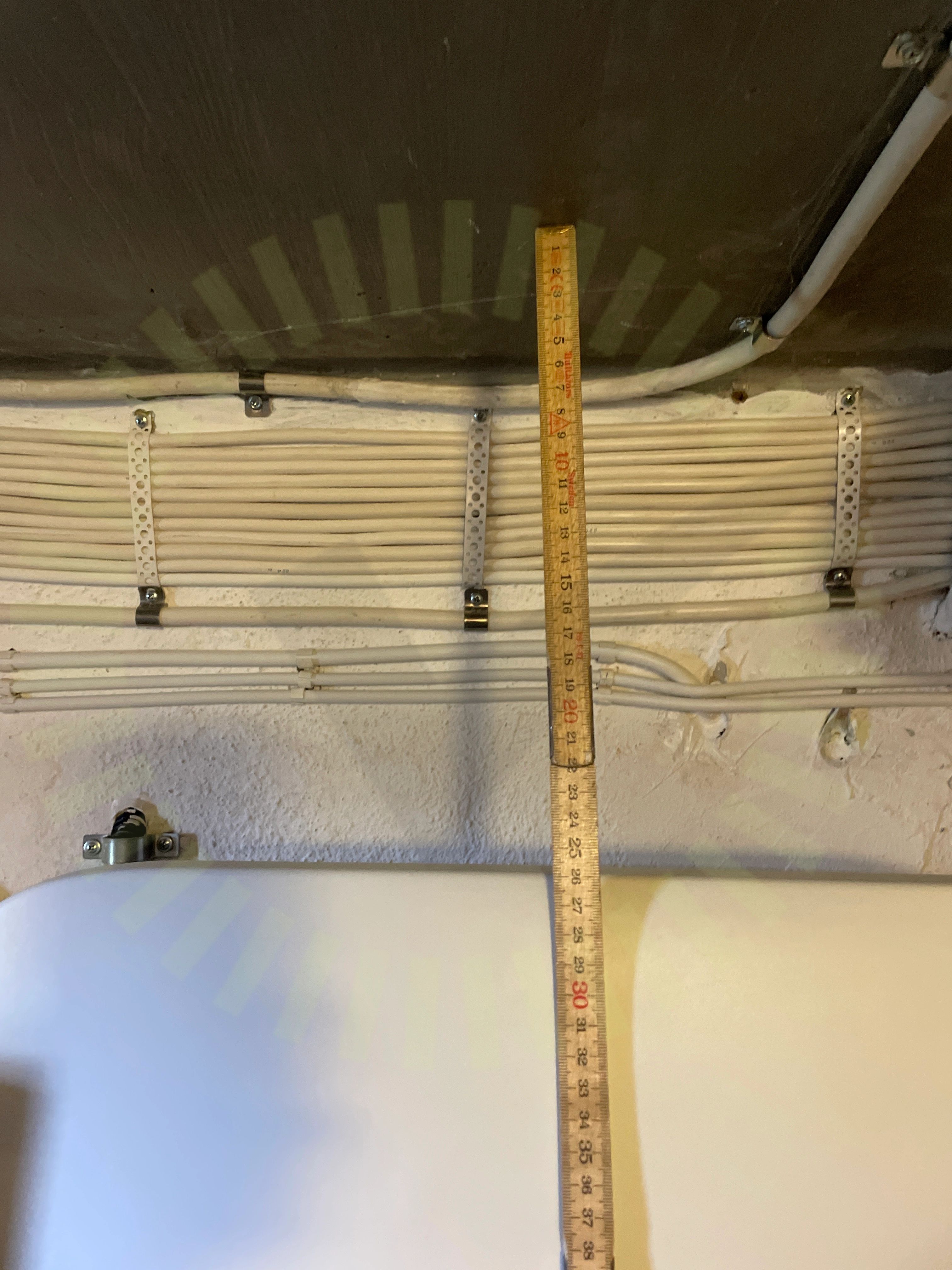

6.2 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

https://support.huawei.com/enterprise/en/doc/EDOC1100150830/63e39280/space-requirements
DC Kontakter stress

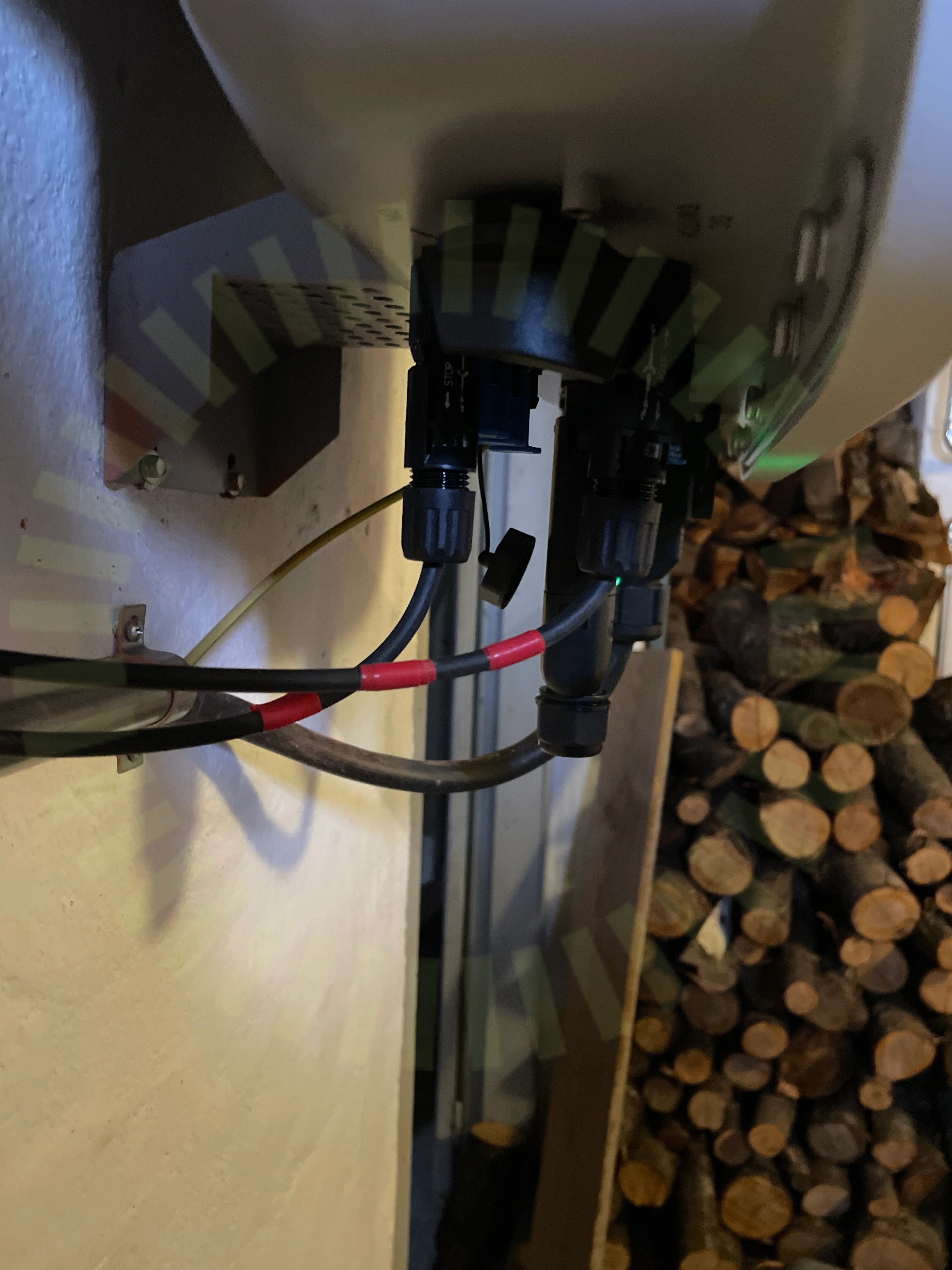

6.3 DC Kontakter stress

Inte godkänd

Kabel drar i kontakten

Skadat kablage

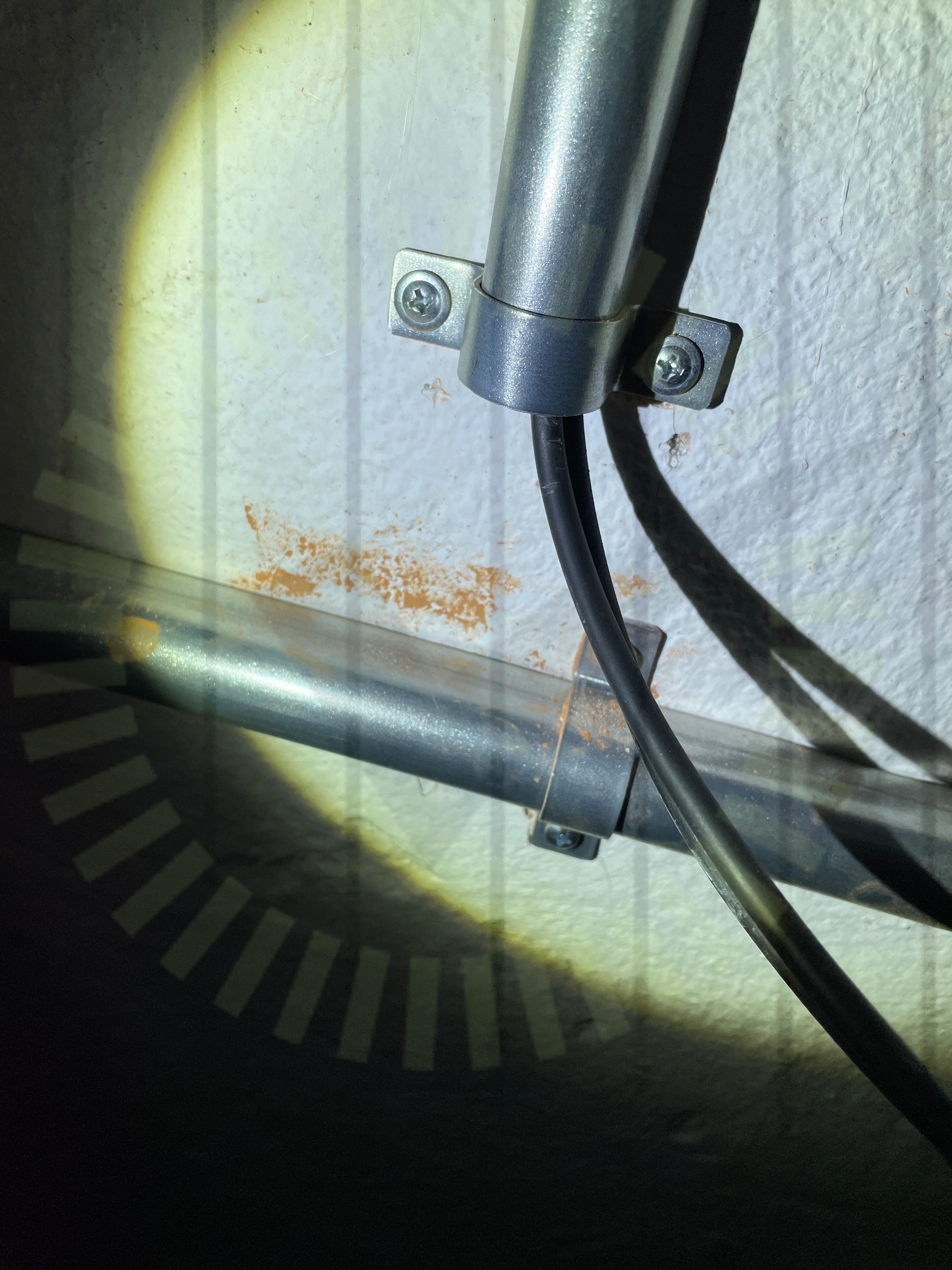

6.4 Skadat kablage

Inte godkänd

Skav pga skarp kant

Godkända kontrollpunkter

29/33
AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Kontakter förskruvningDC Min SpänningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringLedare FastspändaLikspänningskomponenterMärkningSträngdesignSäkringsdimensionUppskalad ledareVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
