Institutet för Solenergikvalitet

Besiktningsrapport

8.6
x

Installation genom

1KOMMA5°

Datum

2 maj 2023

Ort

Ronneby, Blekinge län
Infästning utanför takstol
Kabeldragning mellan takytor
Krok ej skruvad
80% godkända20% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10-66HBB/-V
OptimerareSolarEdge: S-Serie
MontagesystemK2: SingleRail: CrossHook 3S
VäxelriktareSolarEdge: SE12.5K-SE20K
1KOMMA5°

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

DMEGC: DM(XXX)M10-66HBB/-V

Anmärkningar

5/16

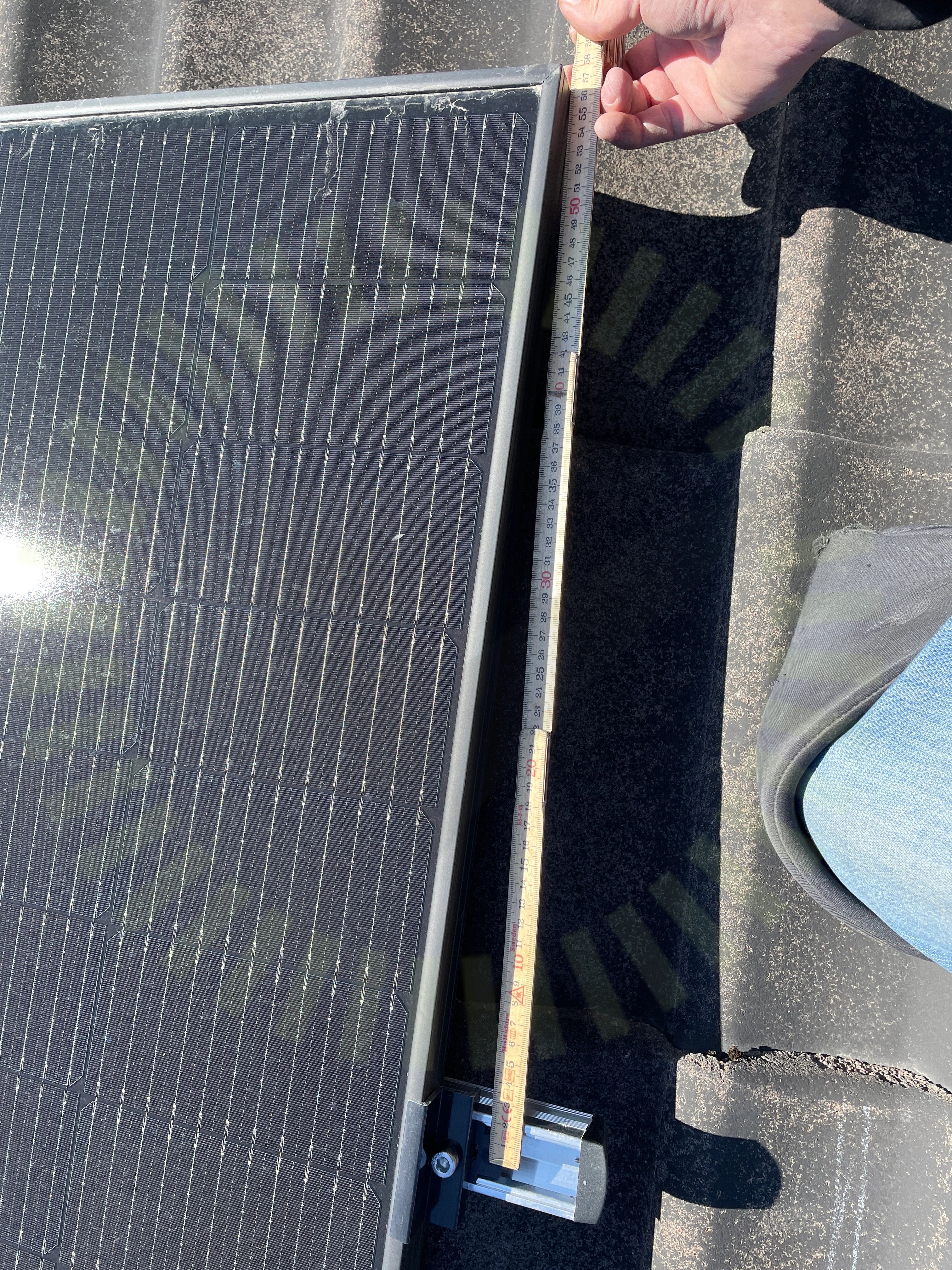

Fästens placering

1.1 Fästens placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 10.

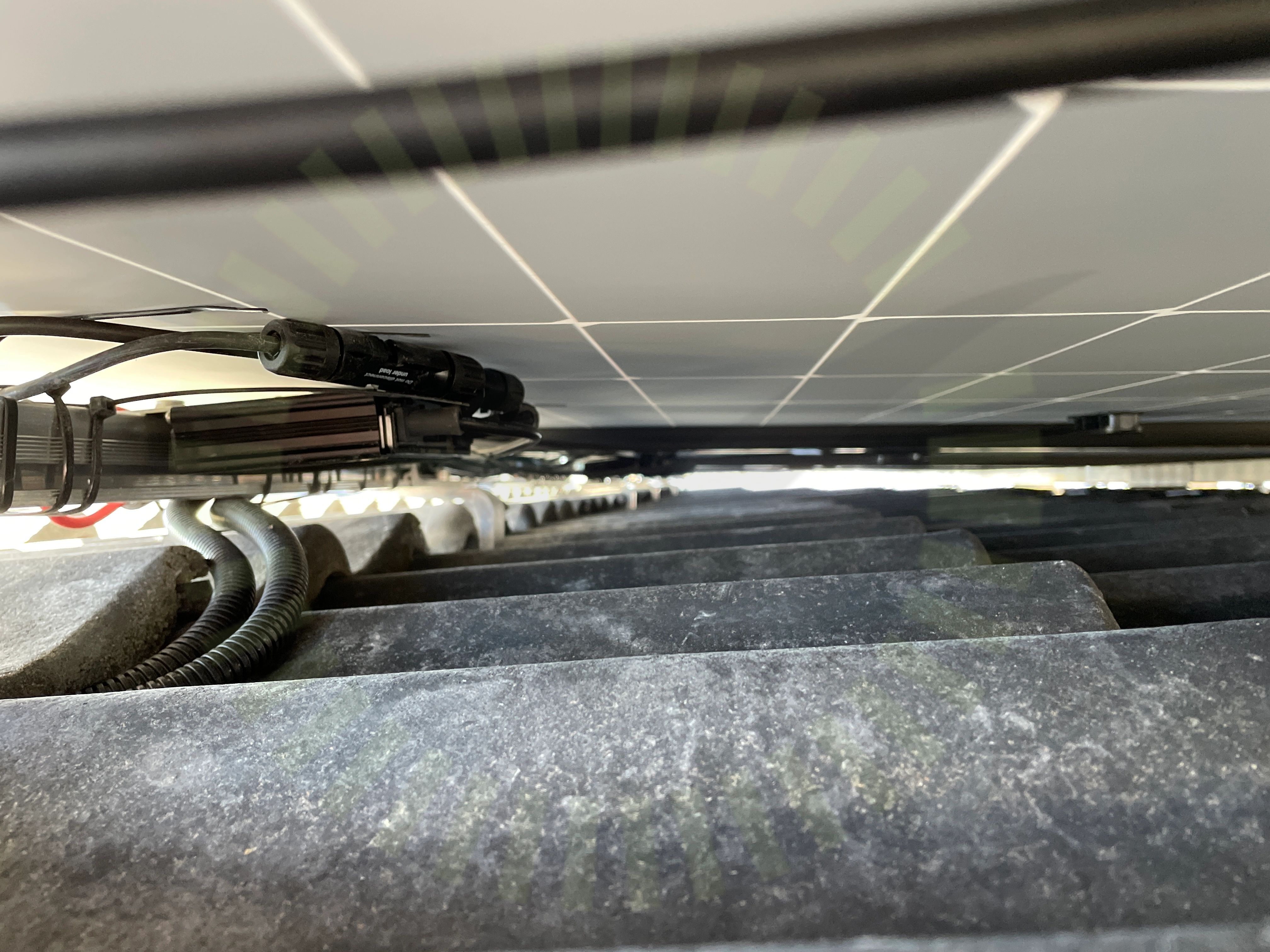

Föremål mot bakstycke

1.2 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 4

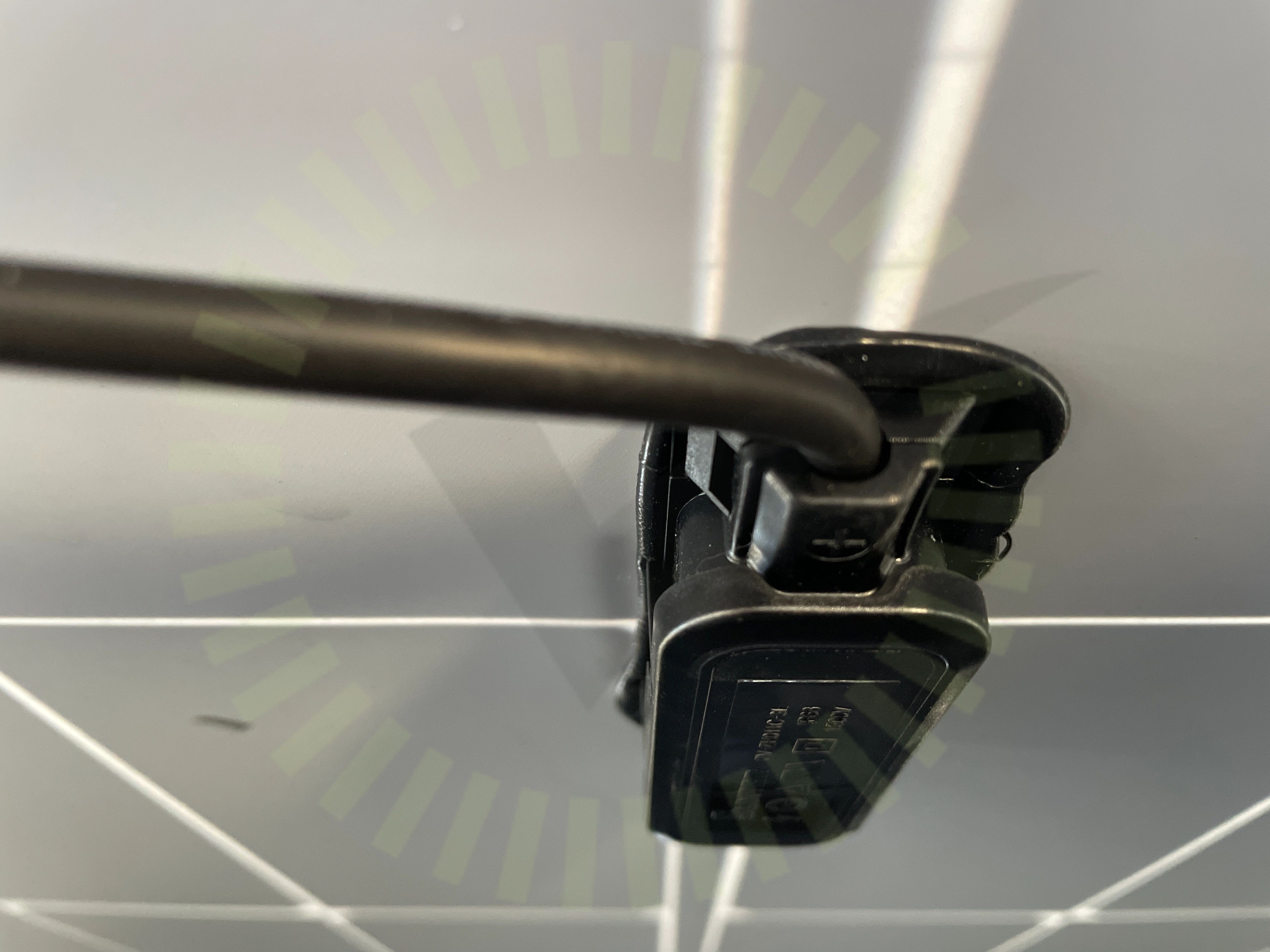

Kopplingslåda

1.3 Kopplingslåda

Inte godkänd

Kabelns böjradie är för skarp ut från kopplingslådan.

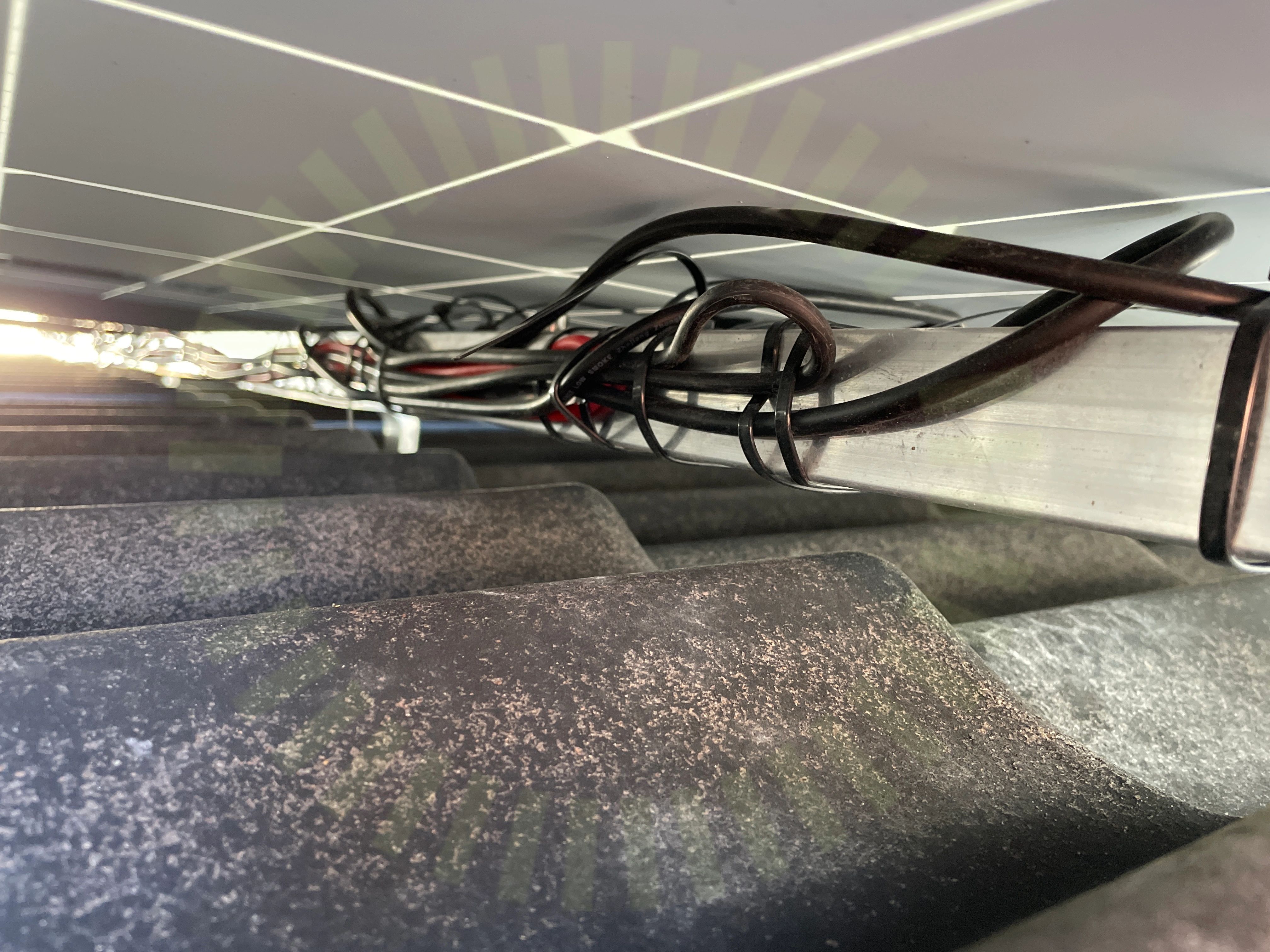

Panelkablagets böjradie

1.4 Panelkablagets böjradie

Inte godkänd

Kablar har en för skarp böjradie.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 7

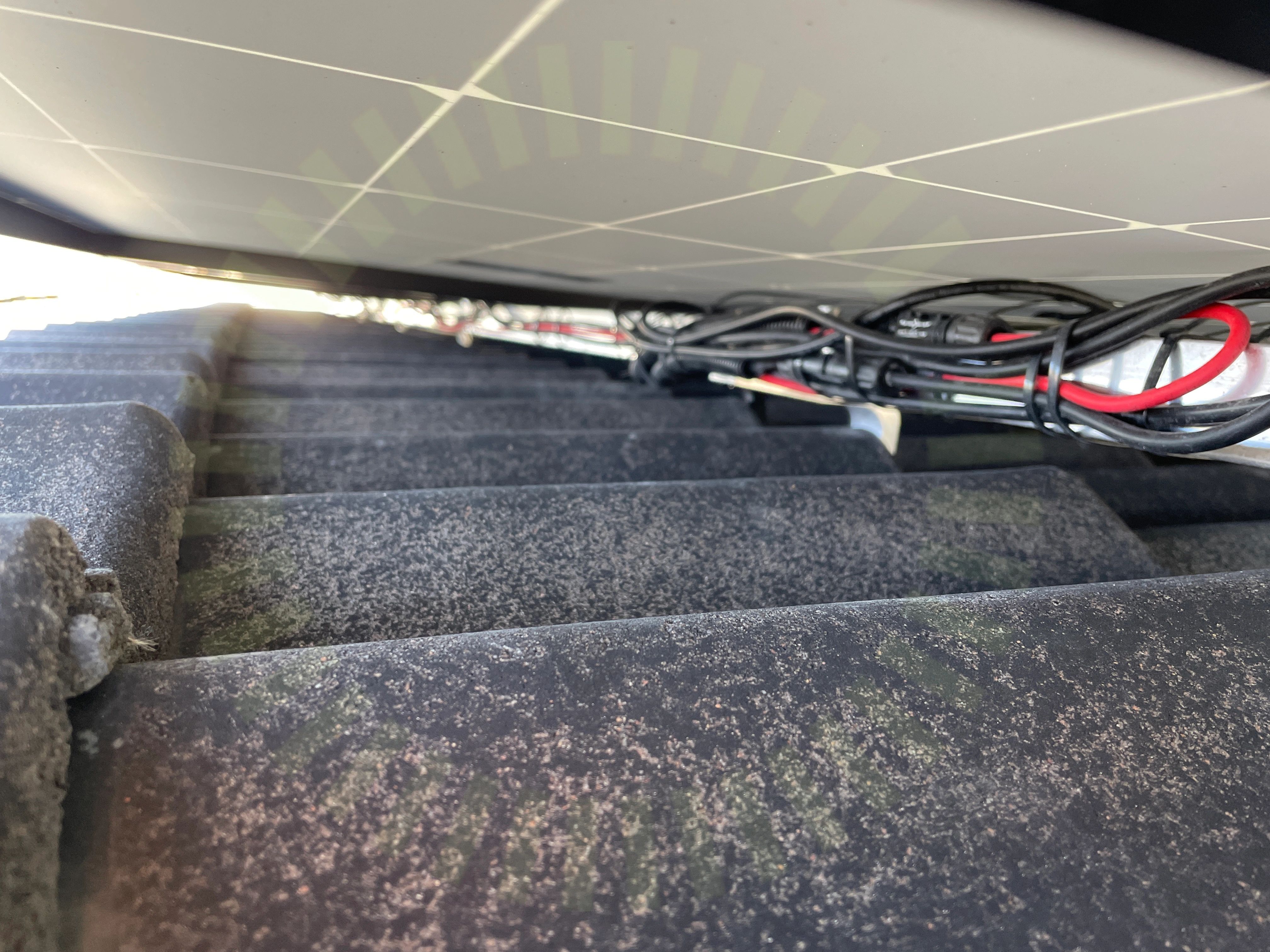

Stress på kontakter

1.5 Stress på kontakter

Inte godkänd

Buntband får inte monteras över kontakter.

MA711 (se_en) Monteringsanvisningar Staubli

Godkända kontrollpunkter

11/16
DräneringshålFörbindelse av kontakterKlämmans överlappningKlämmornas storlekKontakterPanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ramSträngförläggning

K2: SingleRail: CrossHook 3S

Anmärkningar

8/28

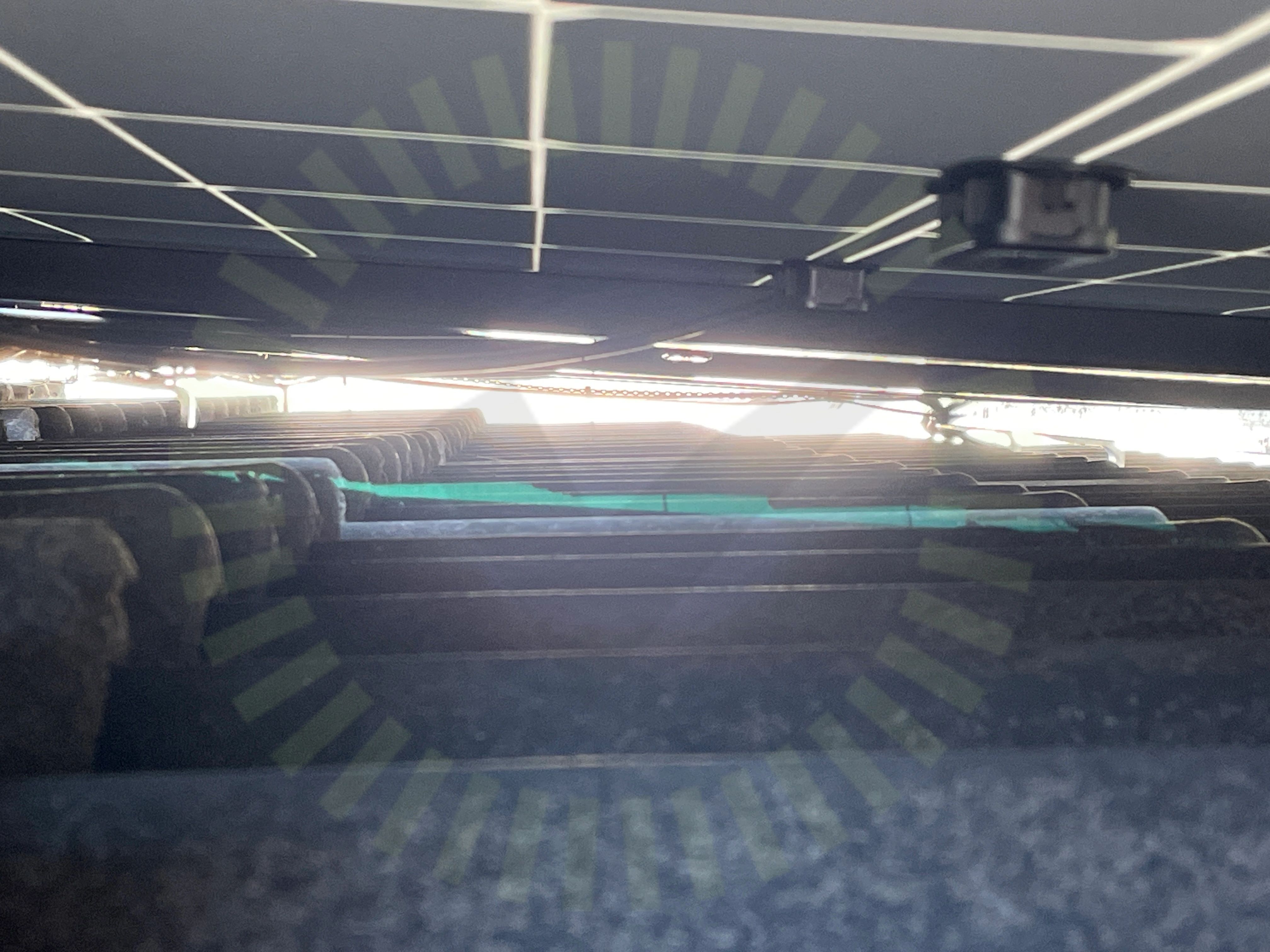

Kabeluppfästning

2.1 Kabeluppfästning

Inte godkänd

Kablar hänger ner, uppfäst med avstånd på ca 60 cm

SS 436 40 00 (712.521.101 och 522.8.4)

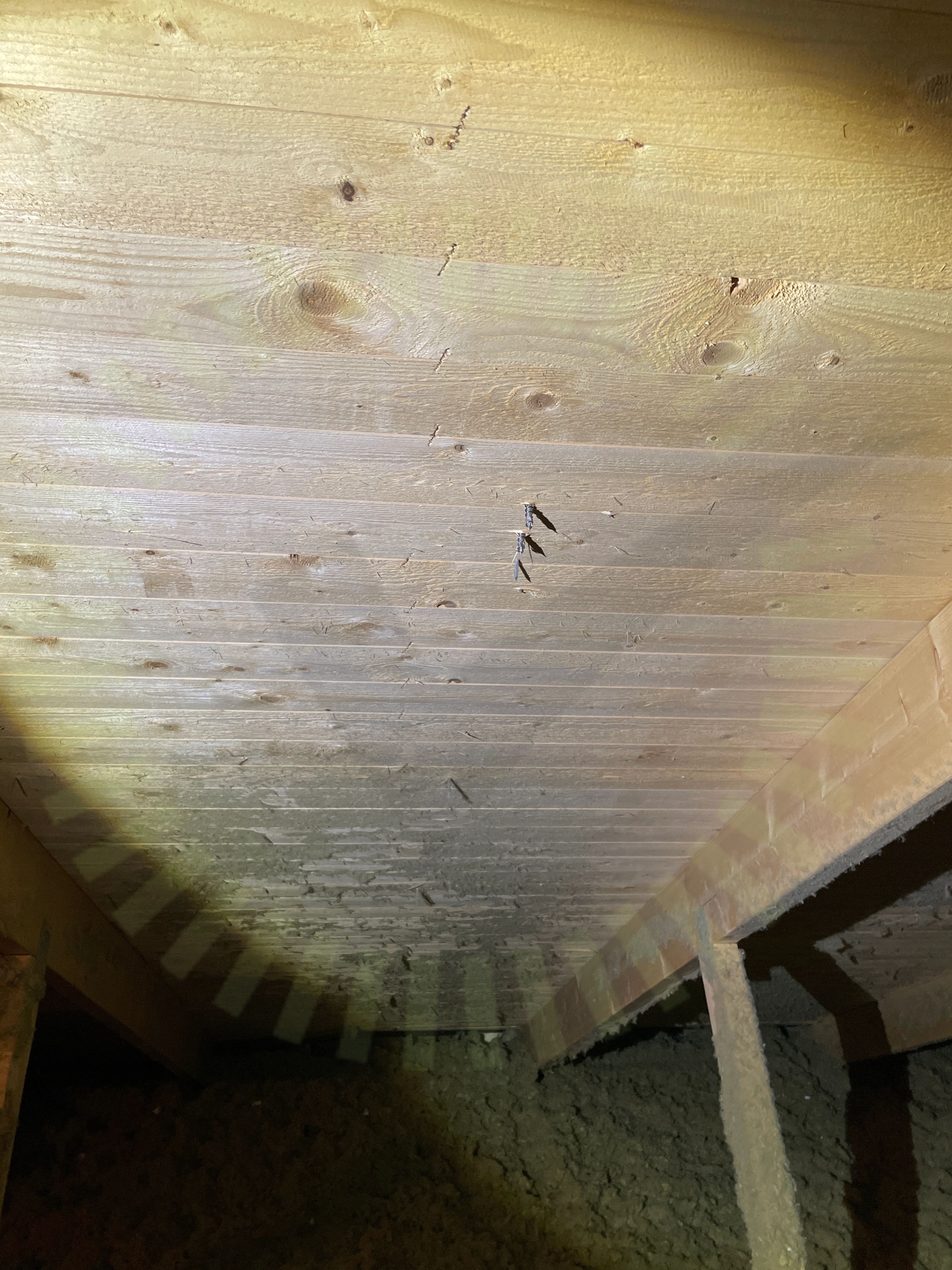

Infästning utanför takstol

2.2 Infästning utanför takstol

Inte godkänd

Infästning i råspont ej utförd enligt anvisningar

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 19

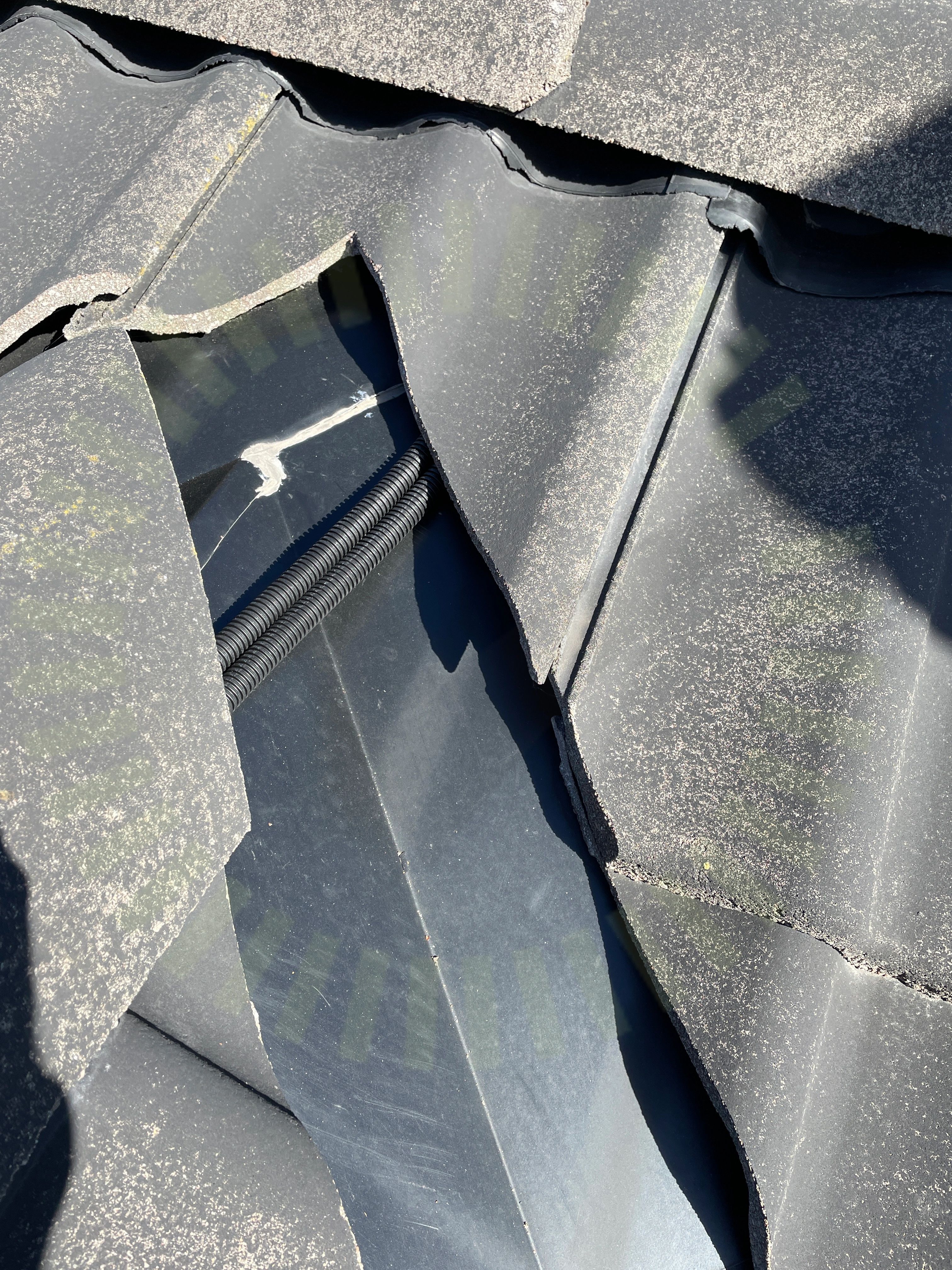

Kabeldragning mellan takytor

2.3 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är inte fastsäkrad.

2.4 Snö- och Vindlastberäkning

Inte godkänd

Avstånd mellan takstolar är felaktigt angivet till 100 cm. Avstånd till takkant stämmer inte med verkligheten, i beräkning anges ett avstånd på 1,5 meter, verkligt mått ca 30 cm. Beräkning baseras således på felaktiga laster.

Tillverkarens montageanvisningar

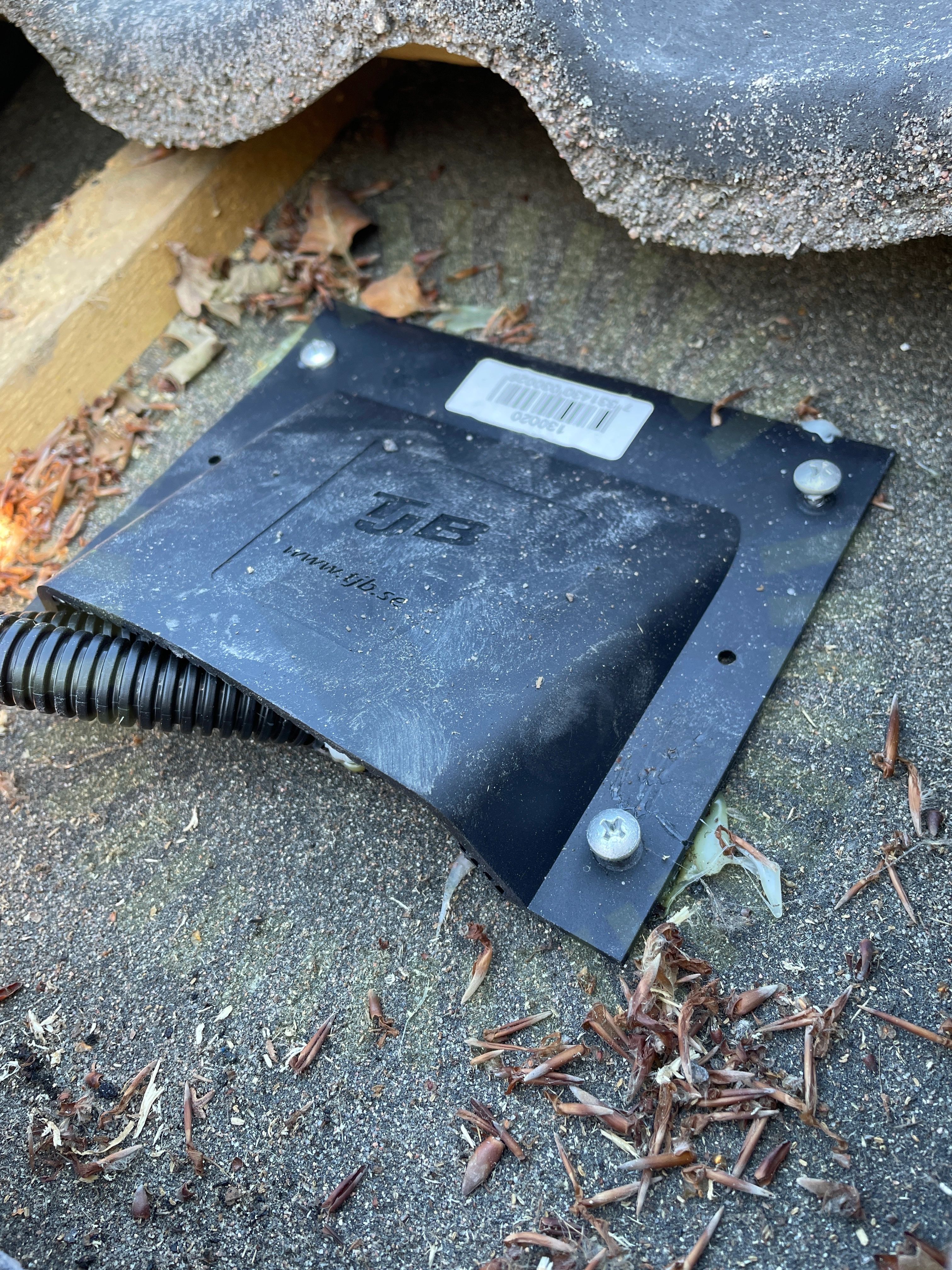

Takgenomföring

2.5 Takgenomföring

Inte godkänd

Monteringsanvisning för vald mögelstopper ej följd.

2.6 Takkrokarnas CC

Inte godkänd

Max 114 cm enligt Lastberäkning, 120 cm uppmätt

Snö- och vindlastberäkning

2.7 Takstolsbredd

Inte godkänd

8 mm skruv används. Minsta takstolsbredd är då 48 mm. Befintlig dimension är 45 mm

K2 Roof hook with Heco Fastening Topix-plus screws, Sida 6

2.8 Takstolsinfästning

Inte godkänd

Inga skruvar sitter i takstolarna på de ytor som kan inspekteras från vinden. Infästning ska göras i takstol med komplettering i råspont där det behövs.

K2 Roof hook with Heco Fastening Topix-plus screws, Sida 7

Godkända kontrollpunkter

19/28
Använd skruv för klämmaDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKlämmans placering i skenaMittklämmorPanelramens höjdPlaceringSkada på klämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenskarvarSkruvar korrektTakets lutningTvådelad takkrokUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/28
Skenornas överhäng

SolarEdge: S-Serie

Godkända kontrollpunkter

5/5
DragavlastadeFastsäkring av produktKompatibilitetKontakterPlacering

SolarEdge: SE12.5K-SE20K

Anmärkningar

4/36

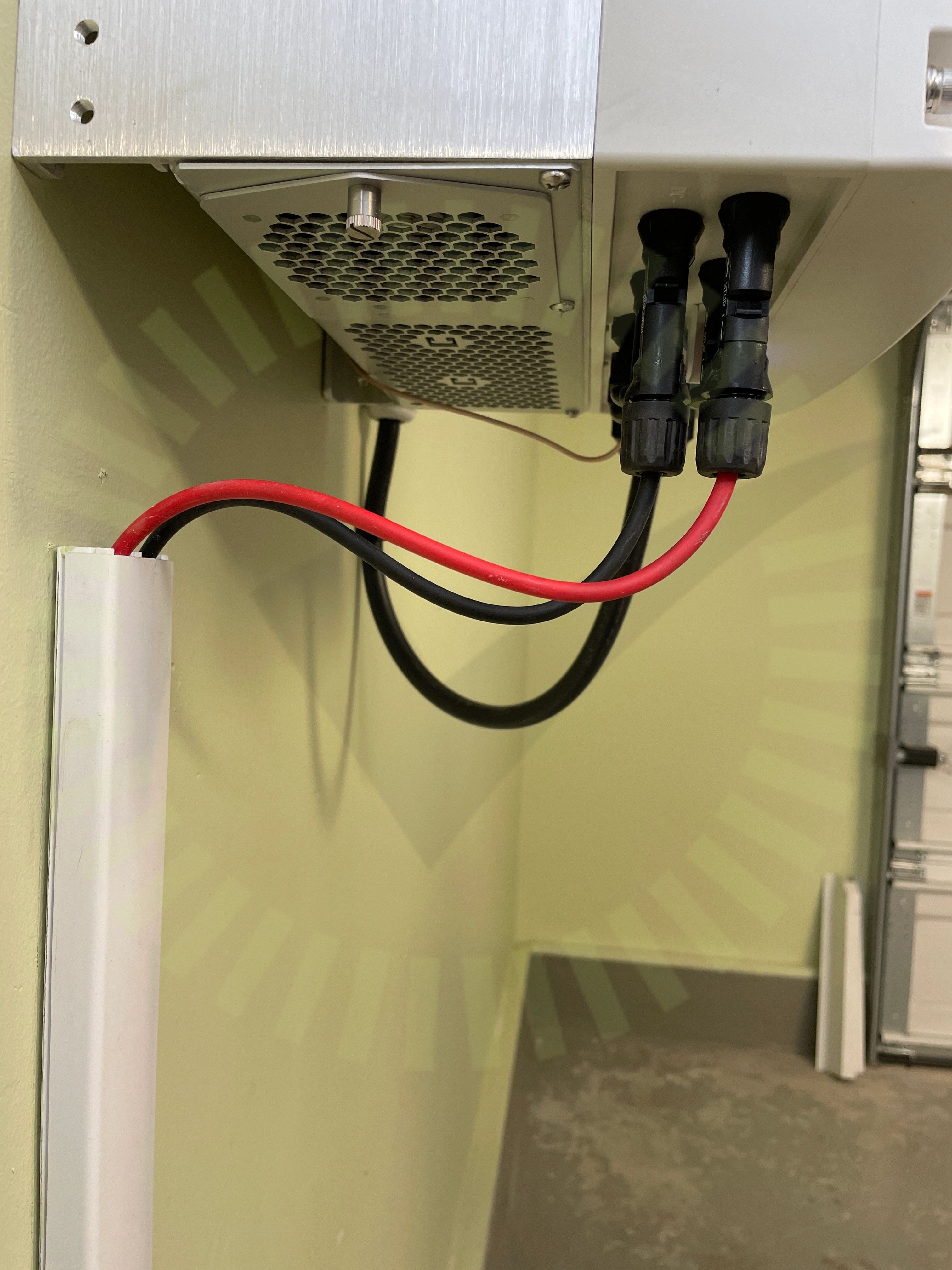

DC Kontakter stress

4.1 DC Kontakter stress

Överenskommelse

Kund har monterat kabelskena vilket medför att kabel är för kort och stressar kontakten , åtgärdar detta själv.

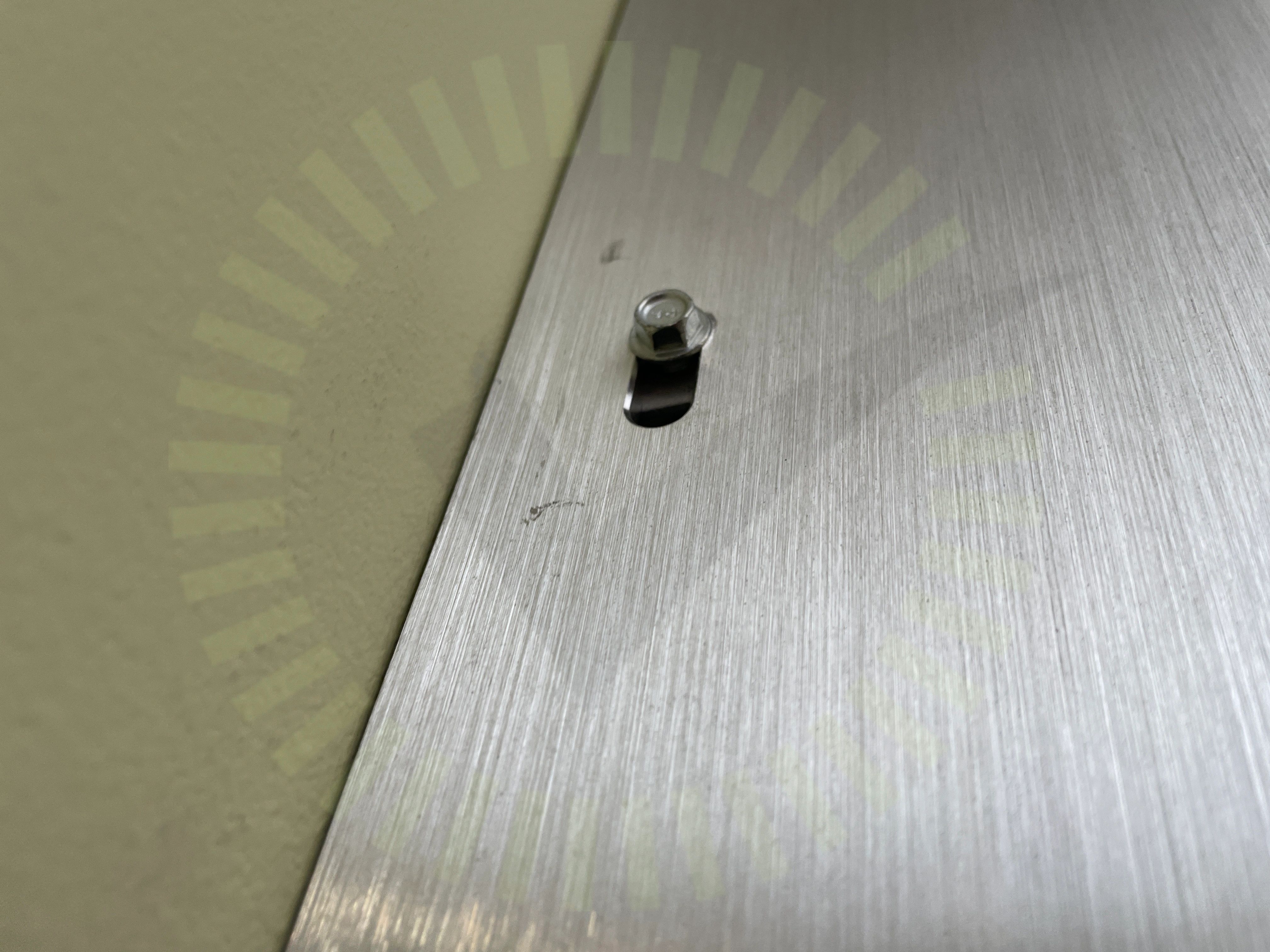

Fastsäkring av växelriktare

4.2 Fastsäkring av växelriktare

Inte godkänd

Originalskruvar utbytta till skruv med grovgänga. Avser en per sida. Originalskruv ligger kvar i förpackningen.

SolarEdge System Installation Guide For Europe and APAC, Version 4.2, Sida 29

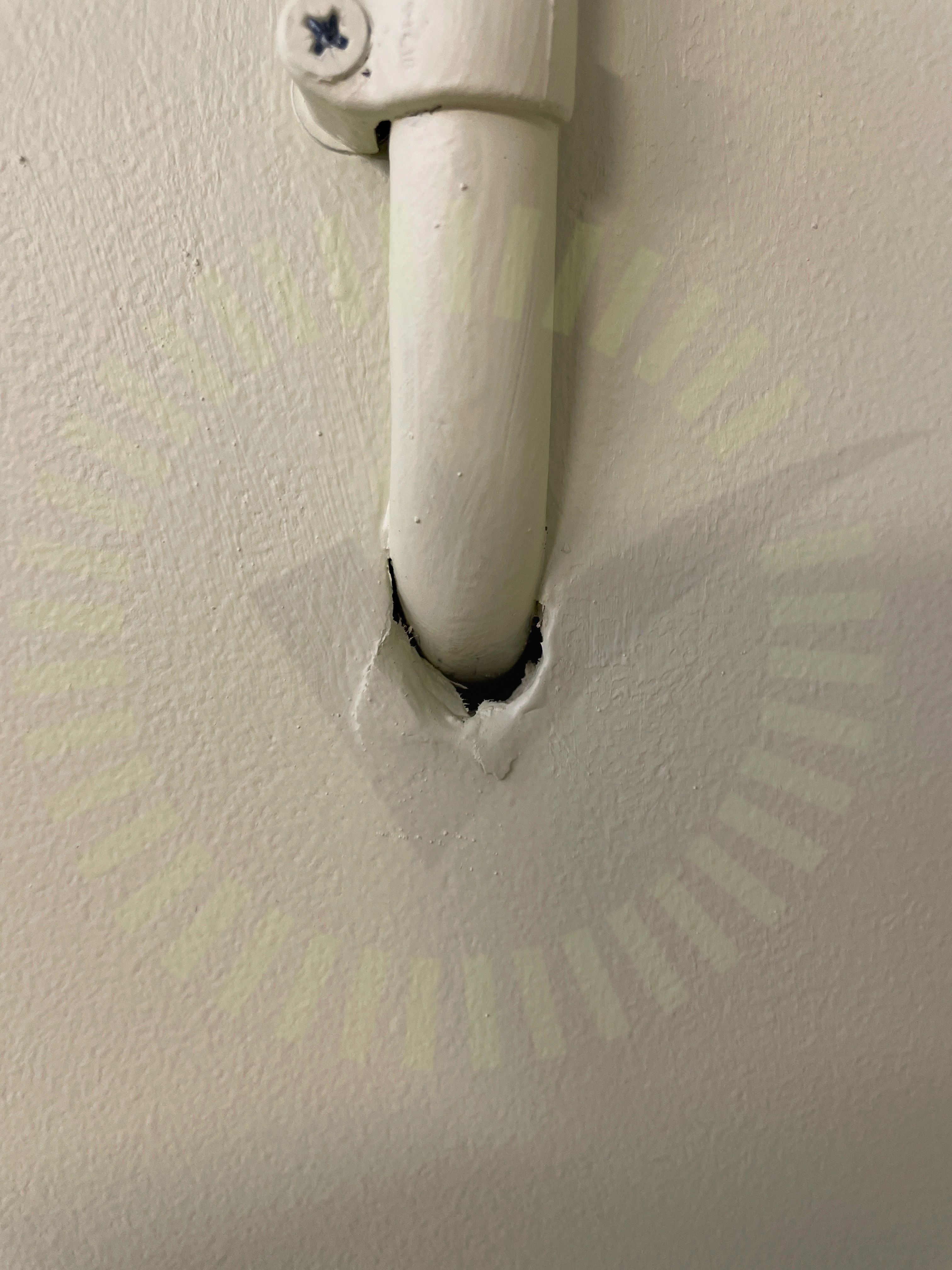

Genomföringar

4.3 Genomföringar

Inte godkänd

Håltagning ej tätad

4.4 Strängschema

Inte godkänd

Strängschemat stämmer ej med elektrikerns mappning av optimerarnas QR koder på södertaket

ELSÄK-FS 2022:1 (3 kap. § 6)

Godkända kontrollpunkter

32/36
AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvståndAvtalDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningFörskruvningHuvudsäkringInformering av solcellerInfästningKabeldimensioneringLedare FastspändaLikspänningskomponenterMissvisande varselmärkningMärkningMätprotokoll DCSkadat kablageSträngdesignSäkringsdimensionTillförlitligt fästTätningsinsattsUppskalad ledareVarning för backspänningVarning för likspänningVentilationVinkelVäderbeständigt materialVäxelriktarens kontakter

Tak 1, K2: SingleRail: CrossHook 3S

Anmärkningar

2/2

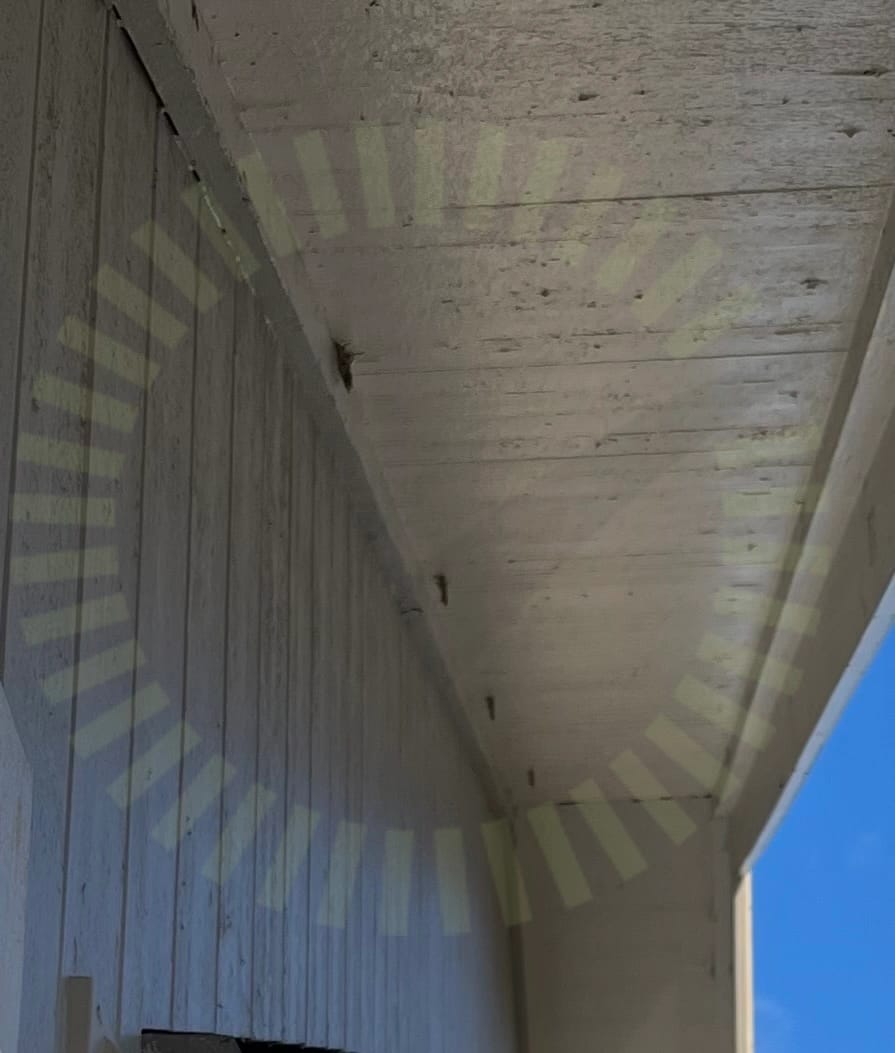

Synliga föstdon

5.1 Synliga föstdon

Inte godkänd

Synliga fästdon i takutsprång ej tillåtet enligt svensk byggnorm

AMA HUS HSD.141

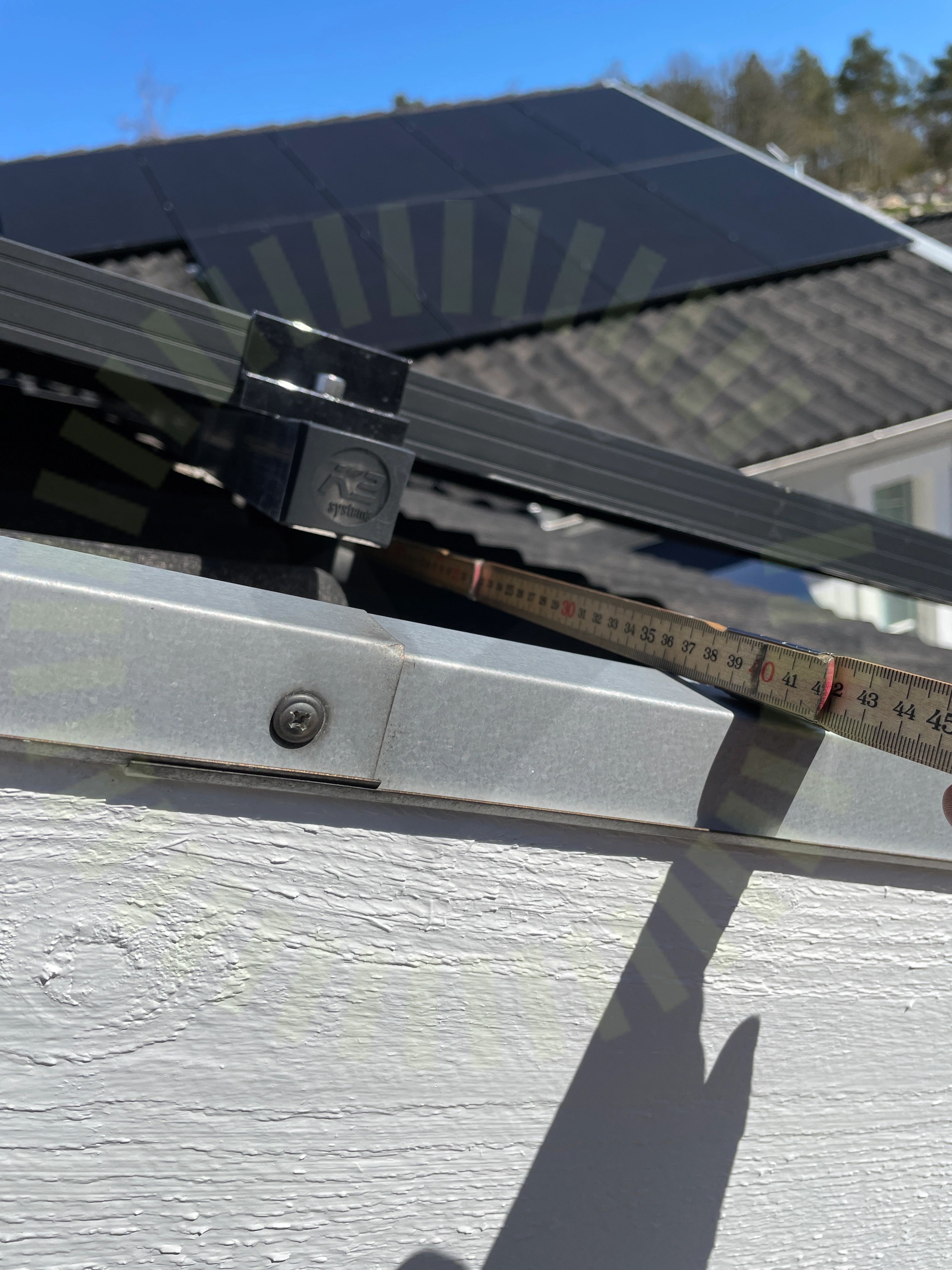

Krok ej skruvad

5.2 Krok ej skruvad

Inte godkänd

Yttersta krok placerad 40 cm från vindskiva utan underliggande stöd. Krok rör sig. På grund av spikade pannor kan bild ej tas
