Besiktningsrapport

8.1

Installation genom

1KOMMA5°

Datum

3 oktober 2023

Ort

Kalmar , Kalmar län

Skenornas infästning

Infästning utanför takstol

Takkrokarnas CC

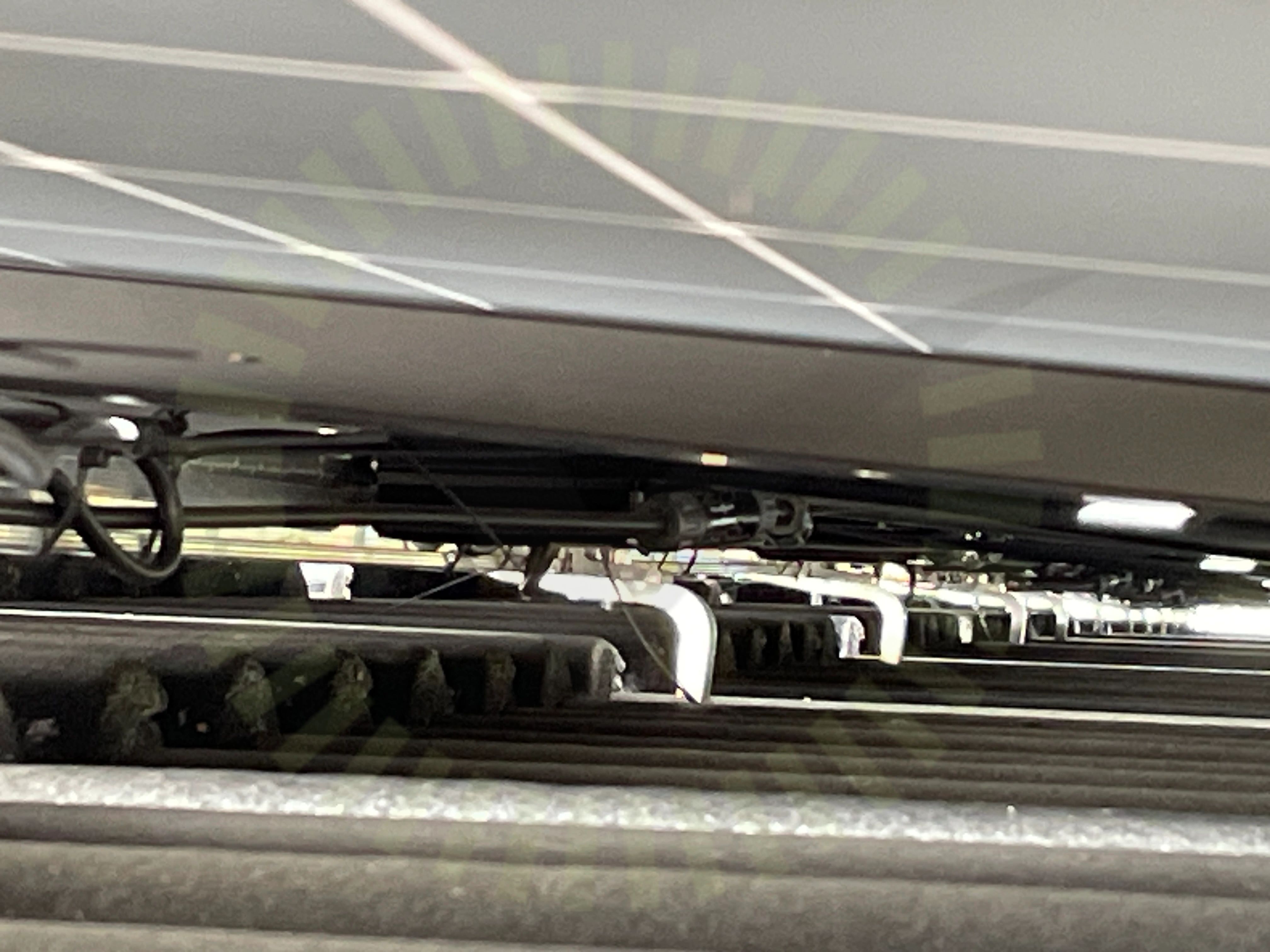

+ 8

85% godkända

15% ej godkända

Om installationen

Paneler

DMEGC: DM(XXX)M10-66HBB/-V

Optimerare

SolarEdge: S-Serie

Montagesystem

K2: SingleRail: Single/CrossHook 3S

Växelriktare

SolarEdge: SE3K-10K

Tillbehör

Smartmätare: Inepro PRO380--S-Mb-Mod

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Tak 1, DMEGC: DM(XXX)M10-66HBB/-V (15)Tak 1, K2: SingleRail: Single/CrossHook 3S (23)Tak 1, SolarEdge: S-Serie (5)Varselmärkning (3)Växelriktare (32)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Tak 1, DMEGC: DM(XXX)M10-66HBB/-V

Anmärkningar

6/15

2.1 Fästens placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 10.

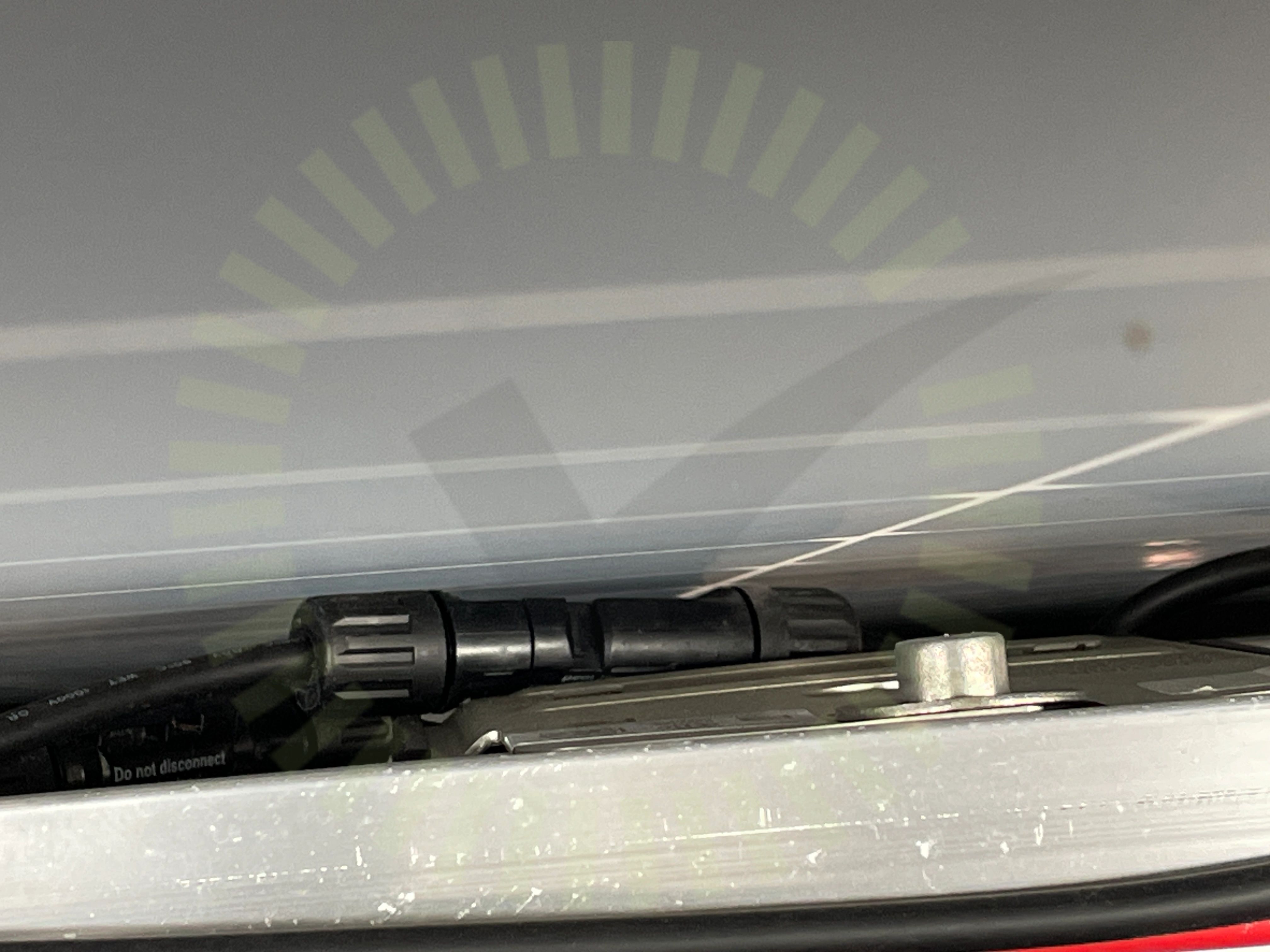

2.2 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens undersida.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 4

2.3 Klämmans överlappning

Inte godkänd

Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 9

2.4 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

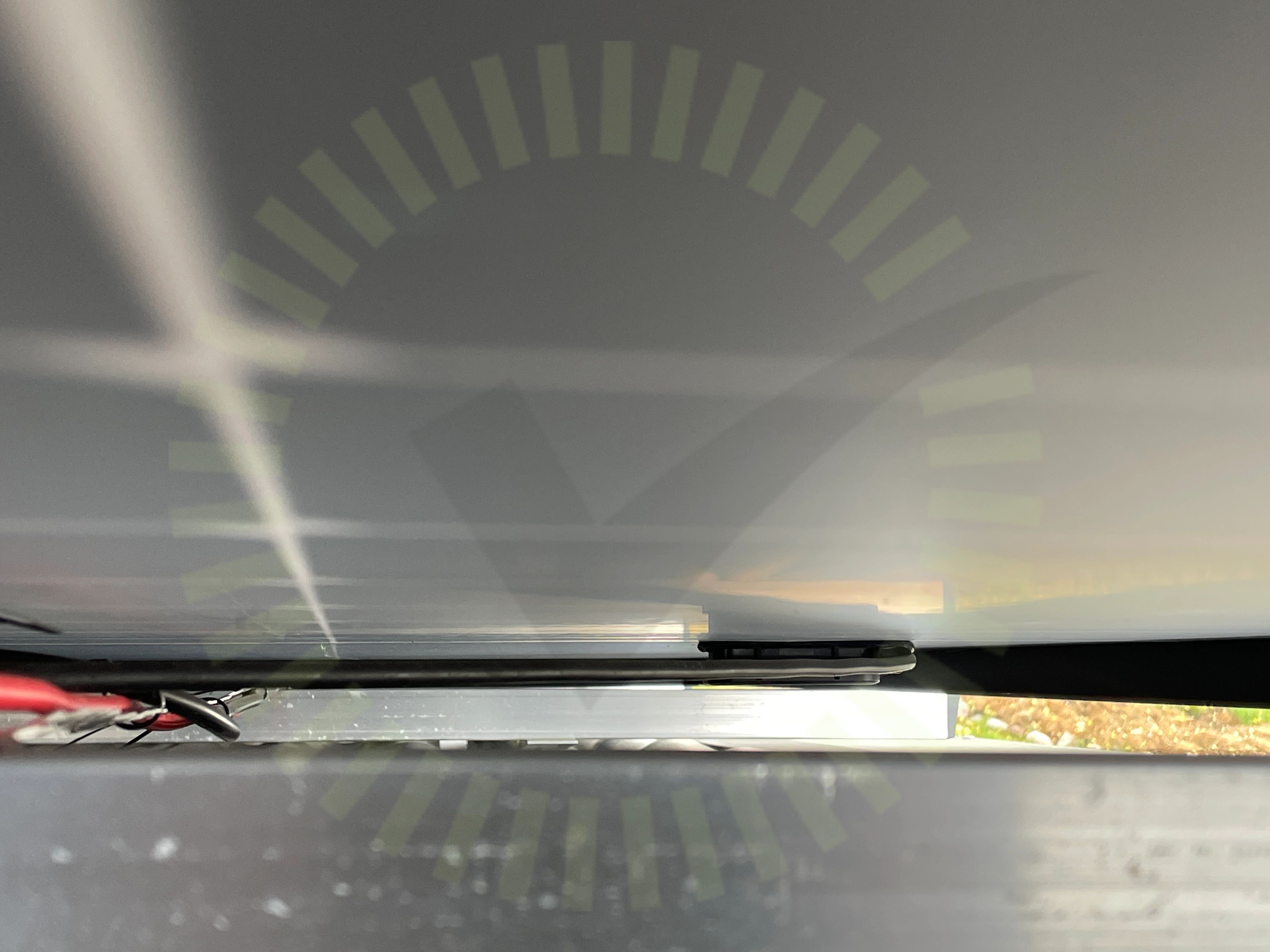

2.5 Panelkablagets böjradie

Inte godkänd

Kablagets böjradie är för skarp.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 7

2.6 Stress på kontakter

Inte godkänd

Kablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag.

SS 436 40 00, 712.526

Godkända kontrollpunkter

9/15

Dräneringshål

Förbindelse av kontakter

Klämmornas storlek

Panelramar separerade

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Strängförläggning

Tak 1, K2: SingleRail: Single/CrossHook 3S

Anmärkningar

5/23

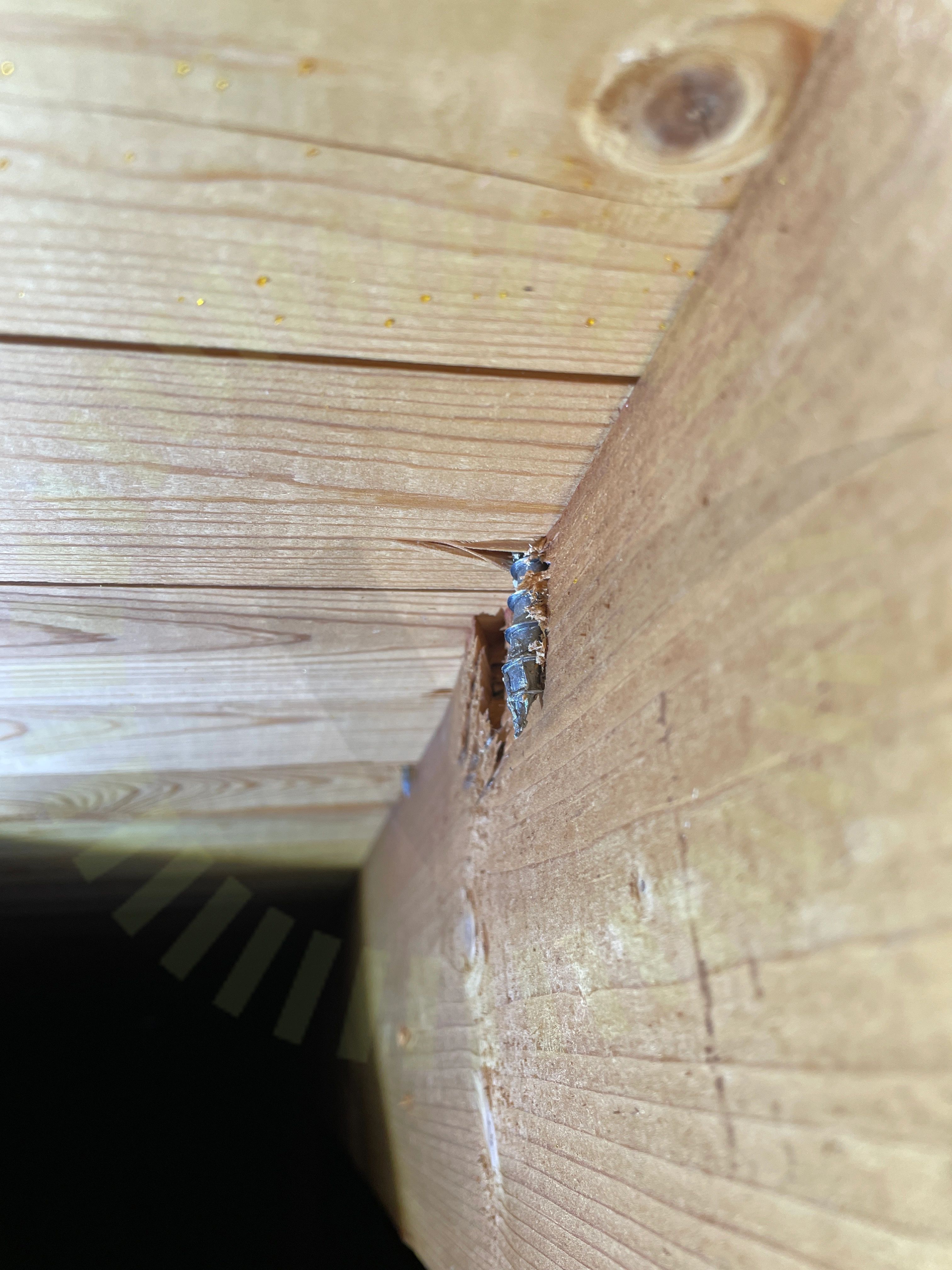

3.1 Infästningar

Inte godkänd

Skruvar som missar takstolar förekommer på flera ställen.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V9 | 0923, Sida 22

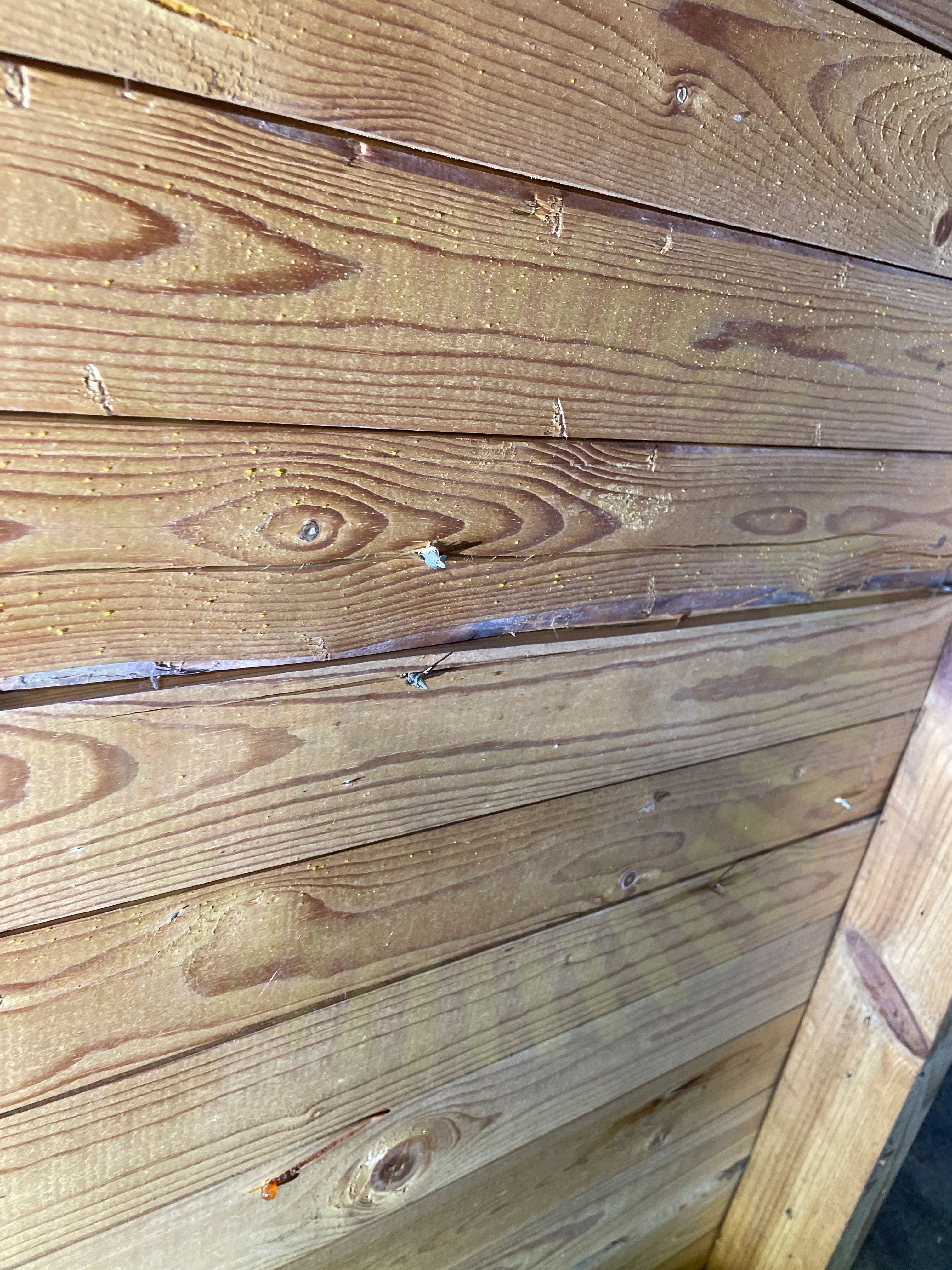

3.2 Infästning utanför takstol

Inte godkänd

Kroken i bild ska vara monterad i takstol enligt lastberäkningen.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V9 | 0923, Sida 22-23

3.3 Takkrokarnas CC

Inte godkänd

Takkrokar är monterade med ett längre CC mått än vad som anges som maximalt i lastberäkningen. Uppmätt 135 cm.

Snö- och vindlastberäkning

3.4 Skenornas infästning

Inte godkänd

Skenan är inte fastsatt ordentligt. Skruven lös.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V9 | 0923, Sida 17

3.5 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten. Takstolarnas avstånd felaktiga.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

16/23

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Kabeluppfästning

Klämmans placering i skena

Mittklämmor

Placering

Skador

Skenans utstick för klämma

Skenornas överhäng

Skenskarvar

Takets lutning

Takgenomföring

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Ej tillgängligt vid besiktning

2/23

Skruvar korrekt

Tvådelad takkrok

Tak 1, SolarEdge: S-Serie

Anmärkningar

1/5

4.1 Dragavlastade

Inte godkänd

Kablage har för skarp böjradie från optimerarnas utgångar.

Godkända kontrollpunkter

4/5

Fastsäkring av produkt

Kompatibilitet

Kontakter

Placering

Varselmärkning

Godkända kontrollpunkter

3/3

Informering av solceller

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

1/32

6.1 Beröringsskydd

Inte godkänd

Upptaget hål är för stort för att täcklocket ska sitta fast.

Godkända kontrollpunkter

31/32

AC Anslutning Växelriktare

AC Böjradie

AC Kablage förläggning

Anslutning av ledare

Avstånd närliggande objekt

Avstånd till havet

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

Enkelisolerade ledare

Förskruvning

Genomföringar

Huvudsäkring

Identifiering

Infästning

Kabeldimensionering

Likspänningskomponenter

Mekanisk påverkan

Skadat kablage

Skarp kant

Smartmätare

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Tätningsinsatts

Vinkel

Väderbeständigt material

Växelriktare direkt solljus

Växelriktarens IP klassning

Växelriktarens kontakter
