5.1 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd.
SS 436 40 00 (712.522.101)
Besiktningsrapport
9.6
Installation genom
Nova Solar
Datum
8 april 2025
Ort
Halmstad, Hallands län
93% godkända7% ej godkända
Om installationen
PanelerTrina: TSM-NEG9RC.27
MontagesystemNordmount Panntak: Bärläkt
VäxelriktareSAJ: H2 3-20K-T2
BatteriSAJ: B2-(5.1-25.6)-HV1
TillbehörCHINT: DTSU666
TillbehörUndercentral
TillbehörSäkerhetsbrytare AC
Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Batteri
Godkända kontrollpunkter
13/13Anslutning till växelriktareAvstånd närliggande objektBatteri PEBatterikåporDC anslutning batteriFastsäkring av produktLutningSammansättning av komponenterSignalkabel batteriSkadorTillgång till batterietUppfästning av kablageVäderskydd
Smartmätare
Godkända kontrollpunkter
5/5Anslutning av CT klämmorMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Tak 1, Nordmount Panntak: Bärläkt
Anmärkningar
5/24

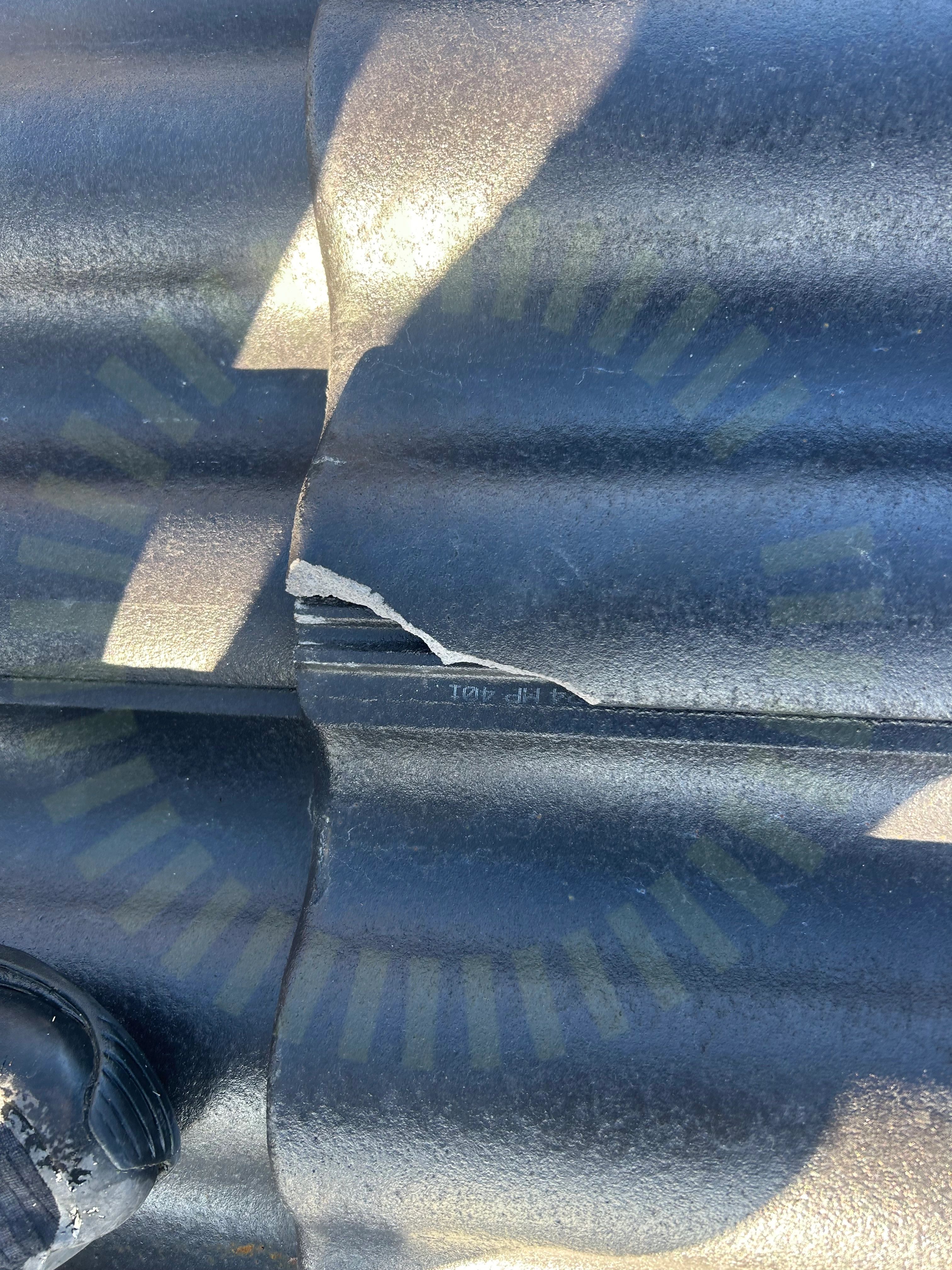

5.2 Skador
Inte godkändTrasiga takpannor förekommer under och intill solcellerna.

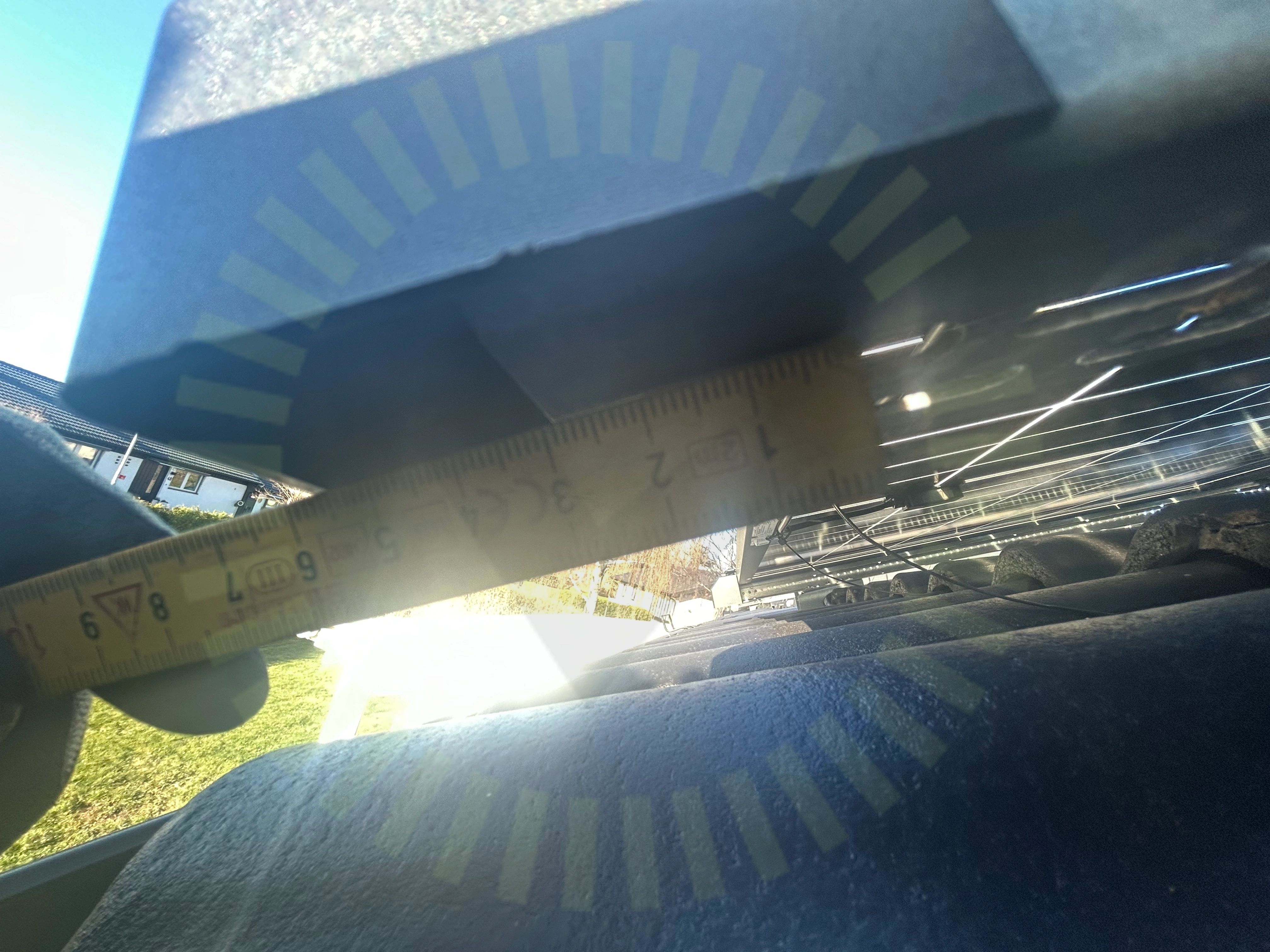

5.3 Skenans utstick för klämma
Inte godkändSkenans utstick uppfyller inte tillverkarens krav.
Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning Version 1.8, Sida 6

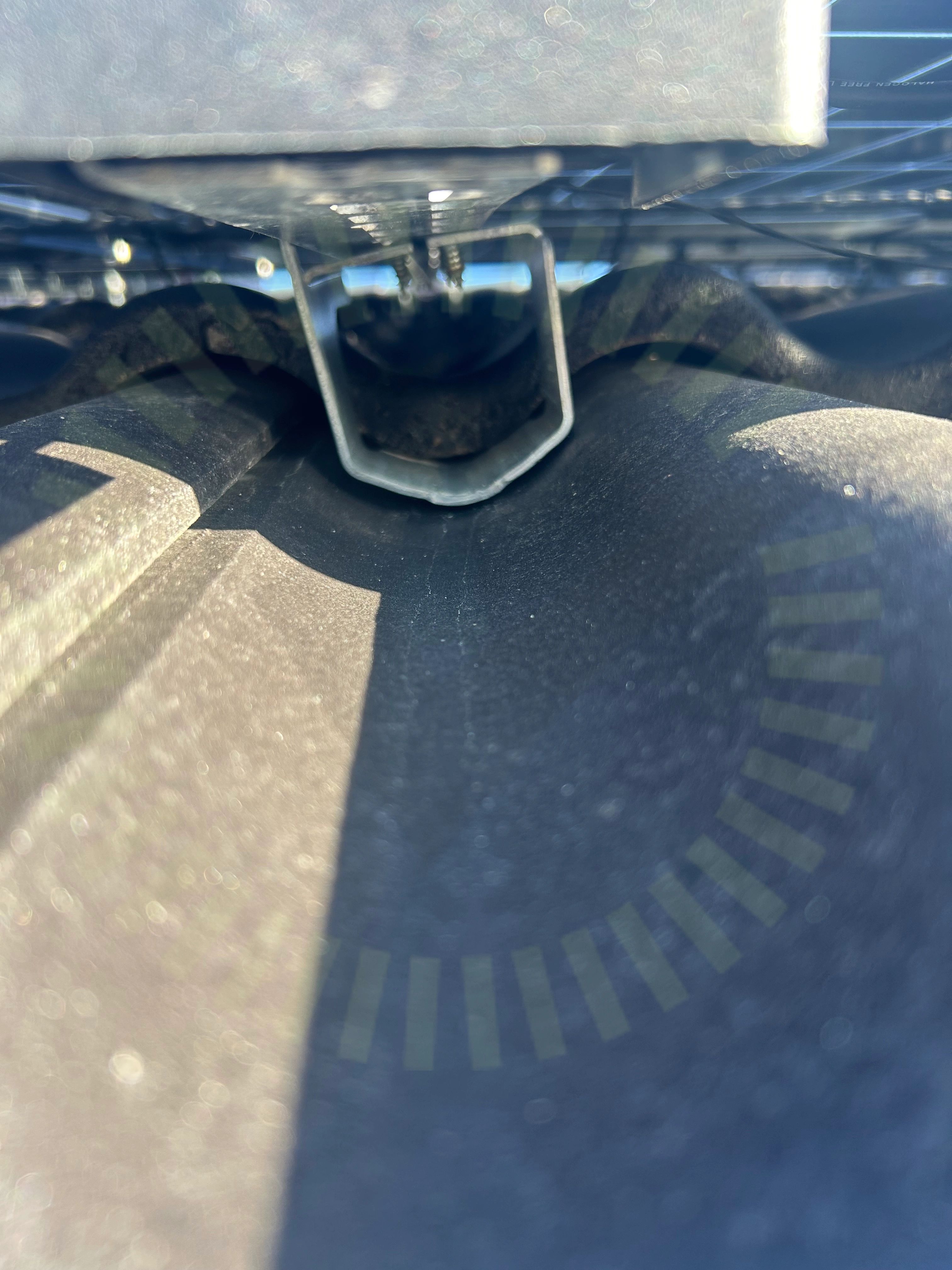

5.4 Underliggande takpanna
Inte godkändTakkroken är monterad snett vilket belastar underliggande takpanna felaktigt.
Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning Version 1.8, Sida 2

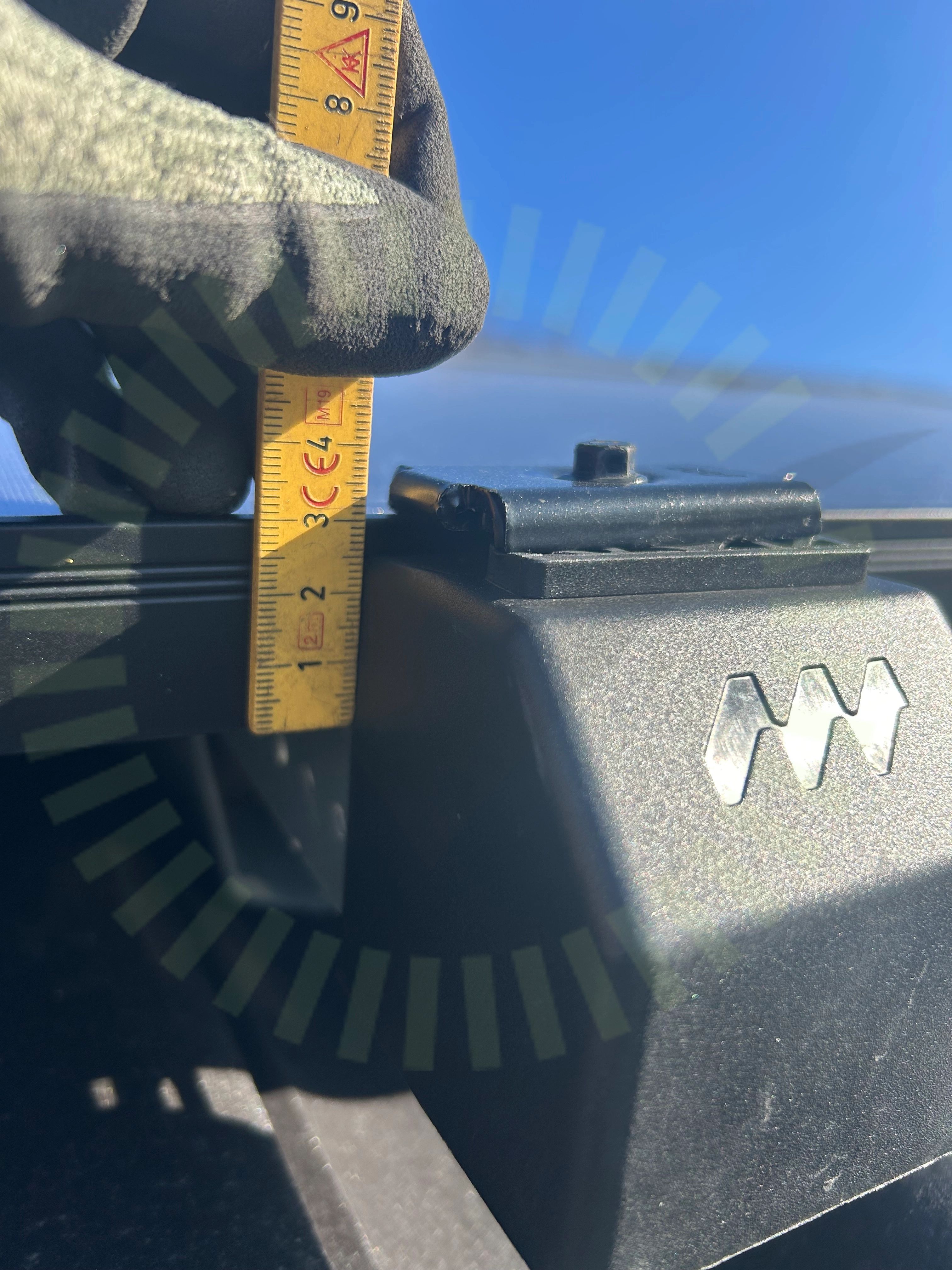

5.5 Ändklämmor
Inte godkändPlastbiten ska tas bort när panelramen är 30 mm.
Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning Version 1.8, Sida 6-7
Godkända kontrollpunkter
19/24Använd skruvBärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningStående skenorSäkerhetsavståndTakgenomföringTakkrokarnas CCVäderbeständigt material
Tak 1, Trina: TSM-NEG9RC.27
Anmärkningar
1/14

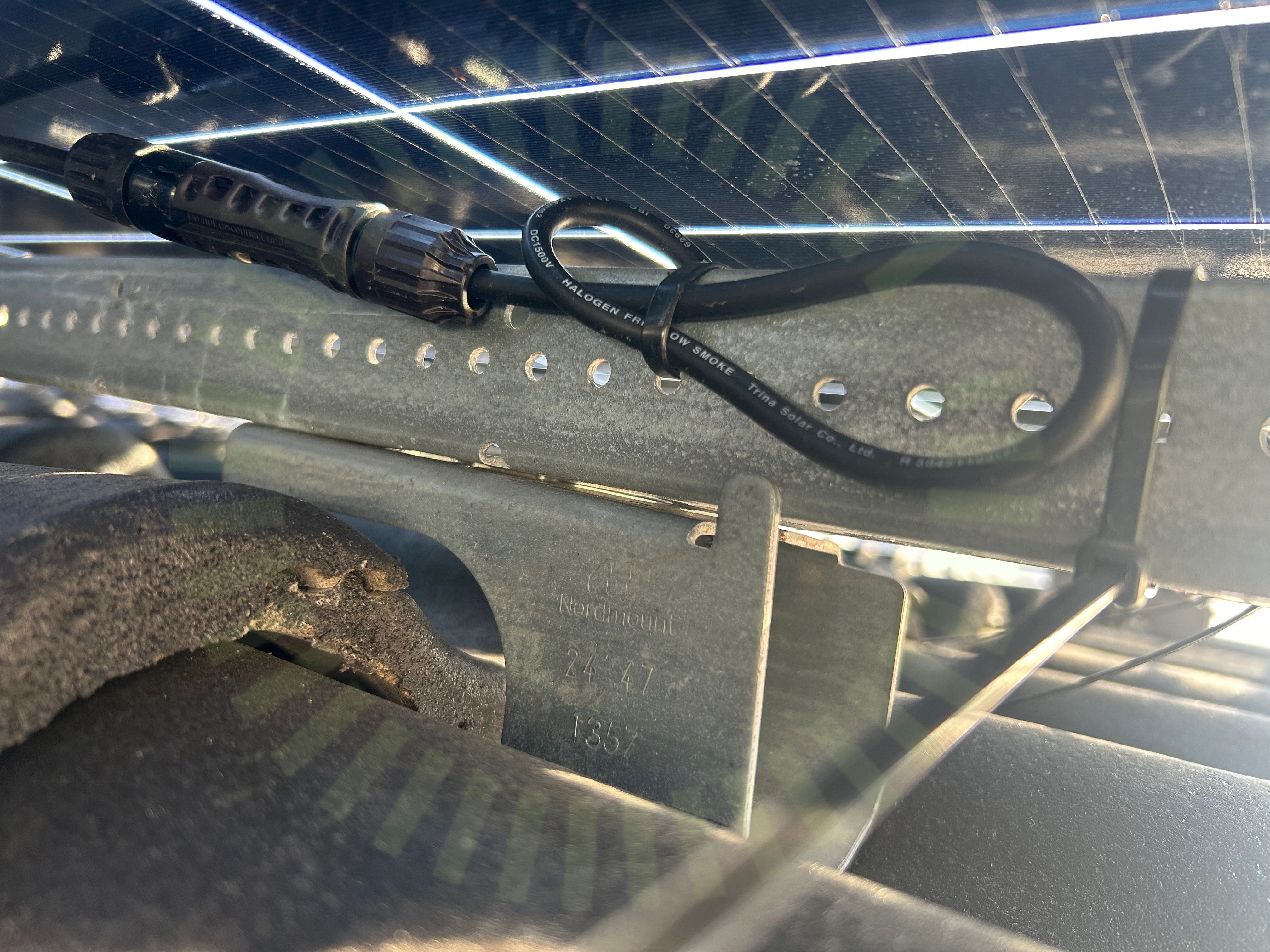

6.1 Panelkablagets böjradie
Inte godkändPanelernas kablar har en för skarp böjradie. Paneltillverkaren tillåter inte böjradier under 43 mm.
User Manual UM-M-0002/Ver. J Nov 2023, Sida 28
Godkända kontrollpunkter
12/14DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakter
Ej tillgängligt vid besiktning
1/14Strängförläggning
Undercentral
Godkända kontrollpunkter
6/6FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Anmärkningar
1/4

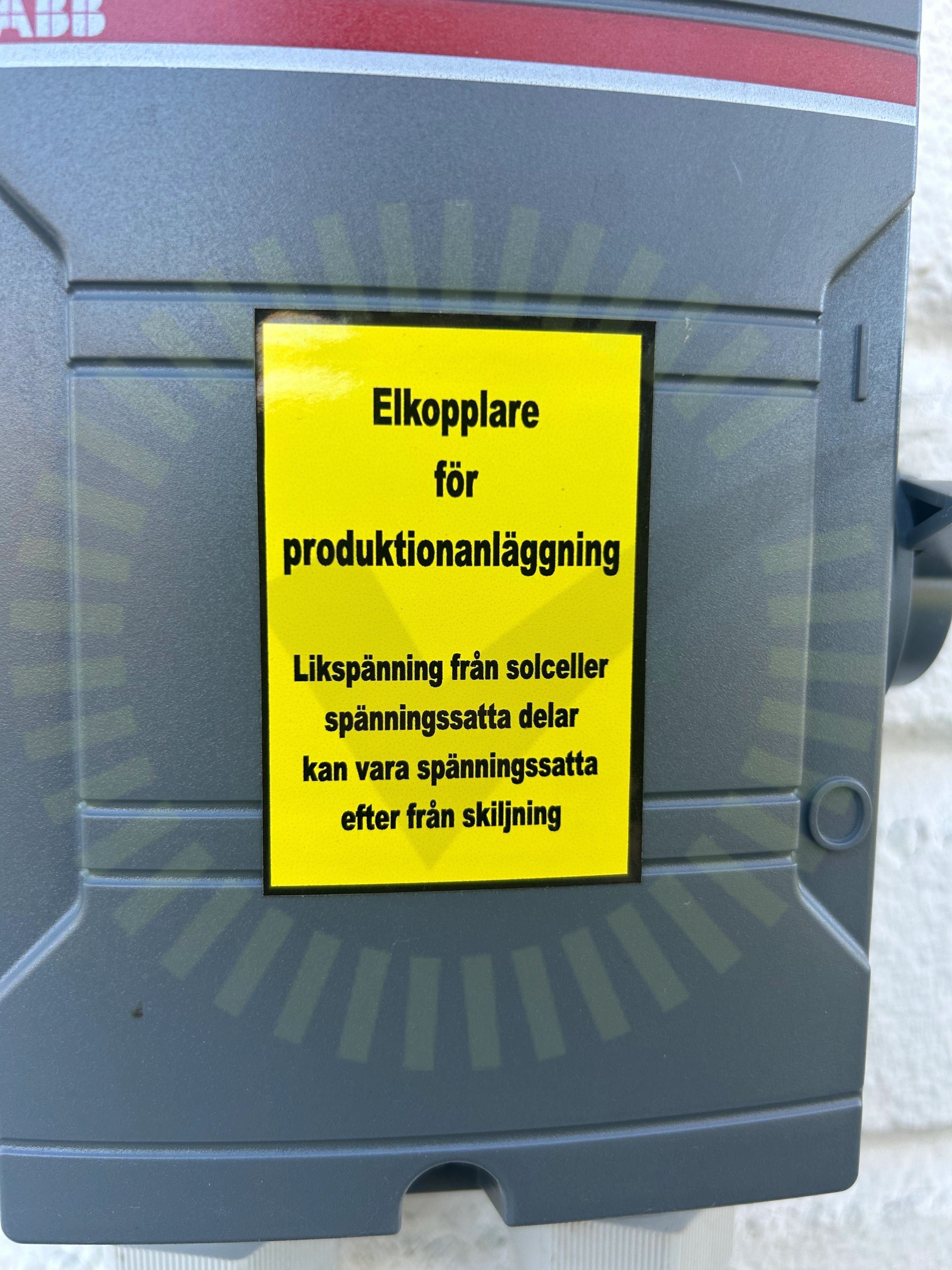

8.1 Missvisande varselmärkning
Inte godkändMissvisande varselmärkning. Likspänning förekommer inte på markerad plats.
Godkända kontrollpunkter
3/4Informering av solcellerVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
1/35

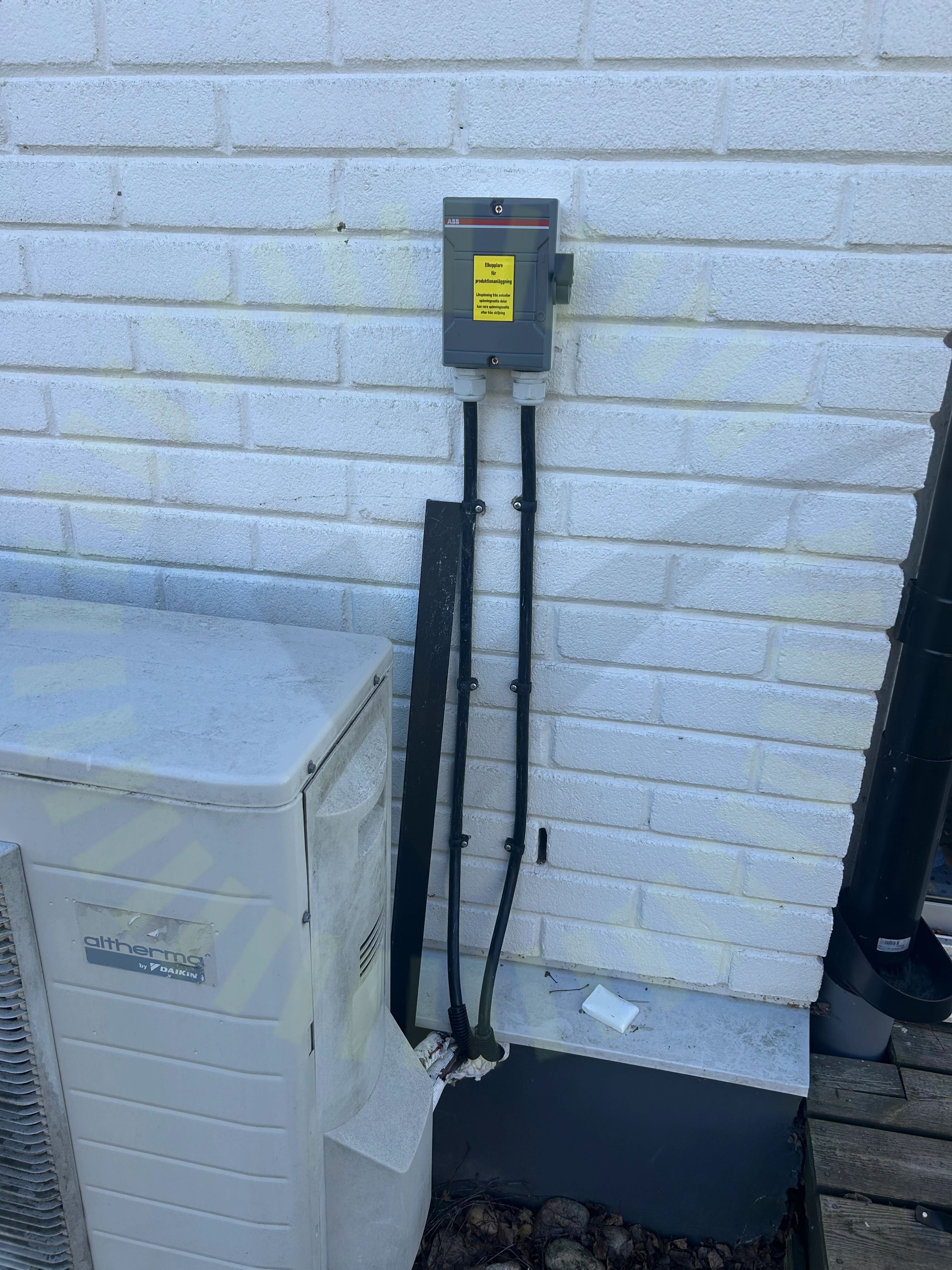

9.1 Mekanisk påverkan
Inte godkändKablage är inte förlagt eller skyddat för mekanisk påverkan genom slag eller stöt.
SS 436 40 00 (522.6.2)
Godkända kontrollpunkter
34/35AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
