Besiktningsrapport
8.6
Installation genom
Svea Solar
Datum
7 februari 2023
Ort
Södra Sandby, Skåne län
Dragavlastade
Skena överhäng
Infästning skena

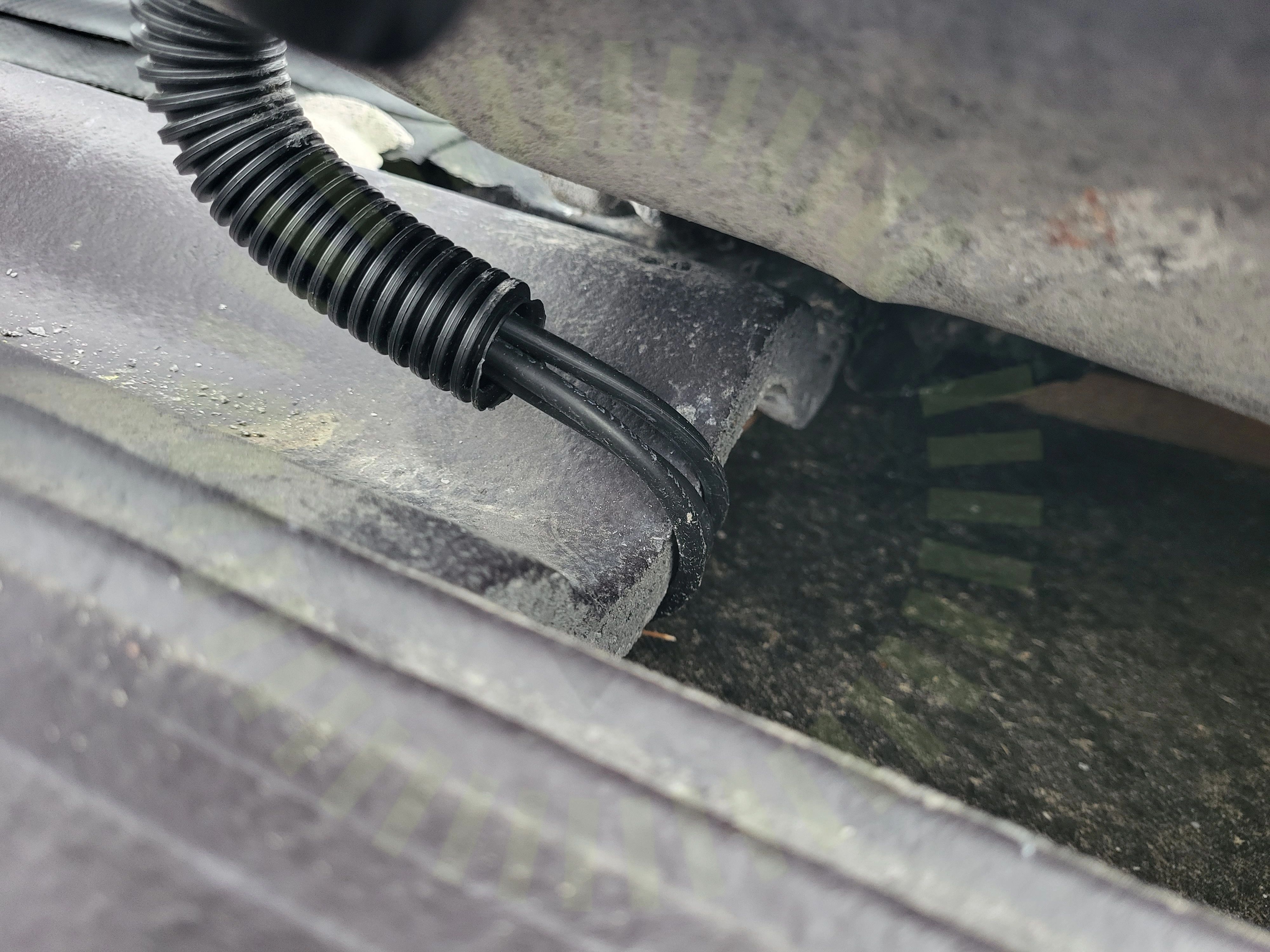

+ 3
87% godkända
13% ej godkända
Om installationen
Paneler
Trina: Vertex DE09.05
Montagesystem
ESDEC Lutande tegeltak
Växelriktare
GoodWe: Smart DT 12kW
Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Tak 1, ESDEC Lutande tegeltak
Anmärkningar
5/26

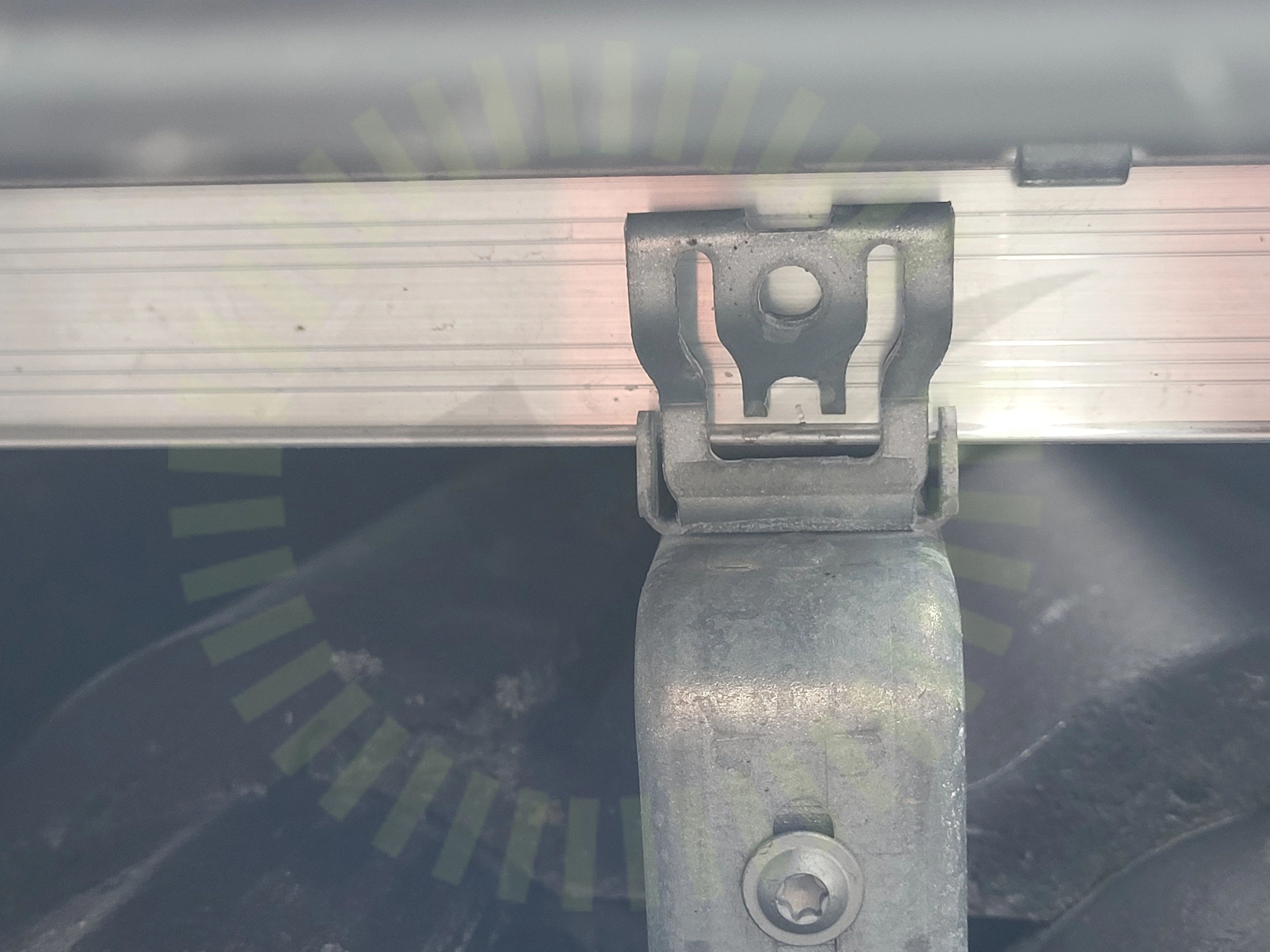

1.1 Infästning skena
Inte godkänd
Skenan ej korrekt infäst. Gafflarna flyter.
BRUKSANVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 10

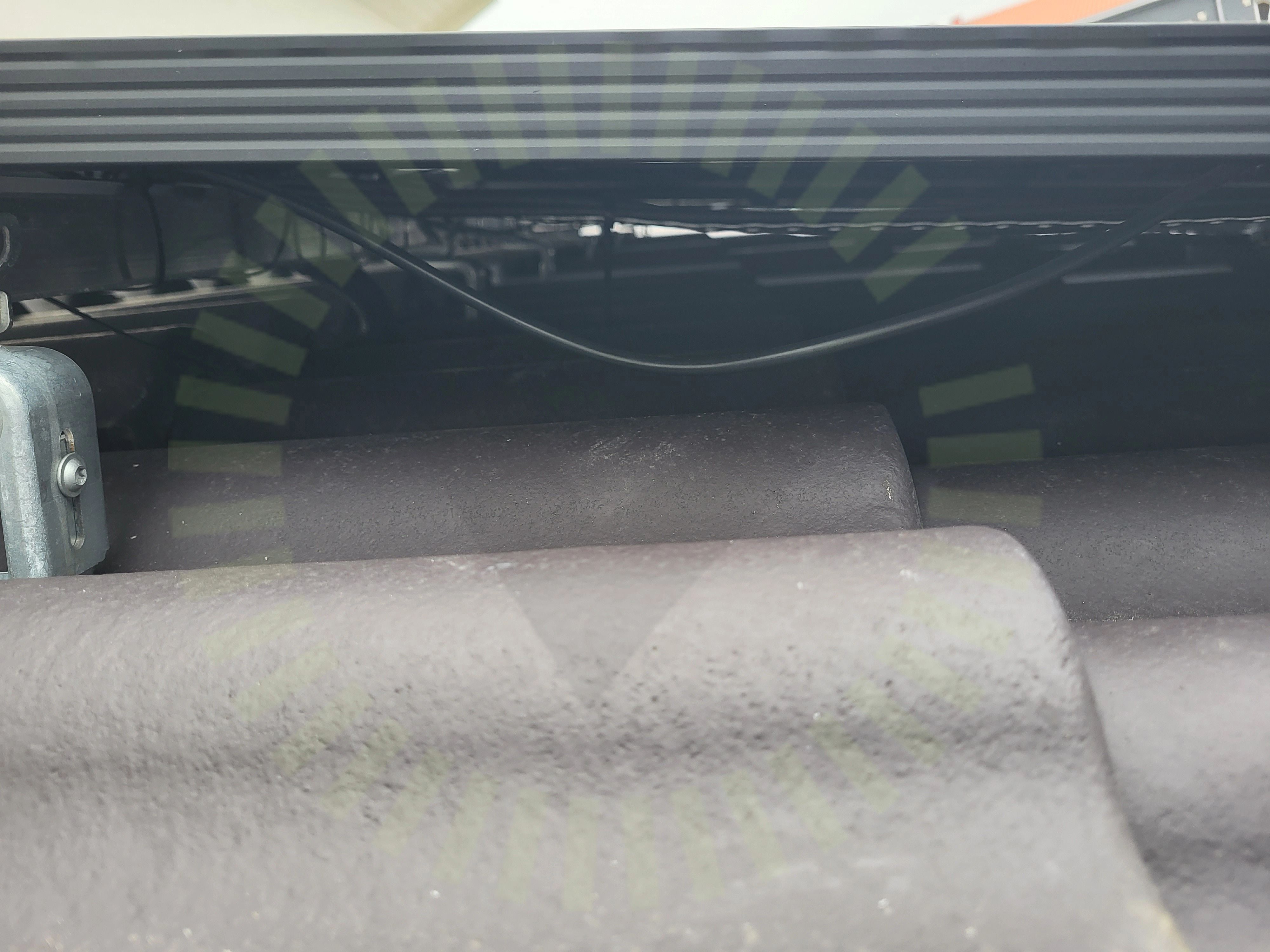

1.2 Kabeluppfästning
Inte godkänd
Kablar är ej uppfästa ordentligt.
SS 436 40 00 (712.521.101 och 522.8.4)

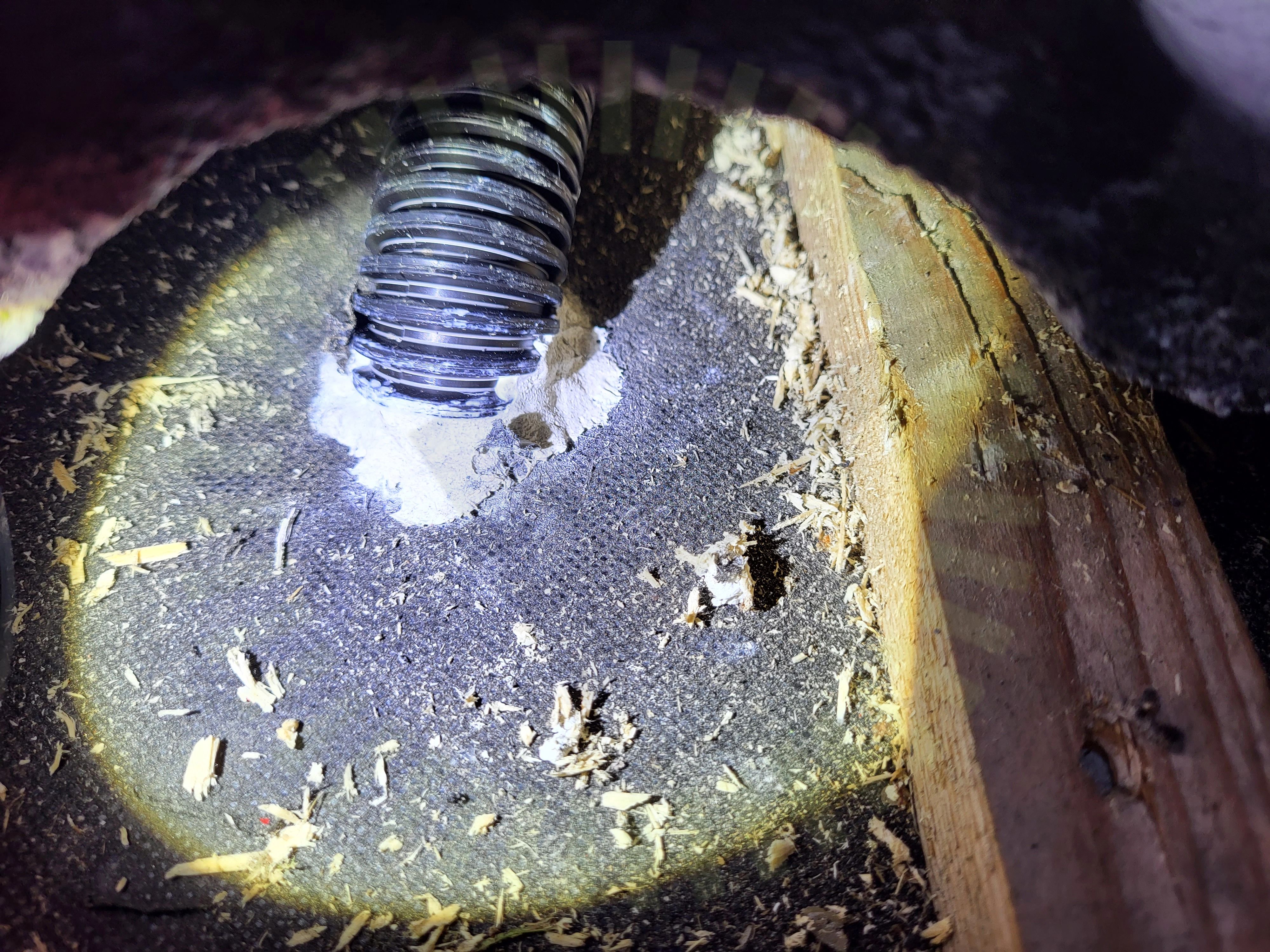

1.3 Takgenomföring
Inte godkänd
Takgenomföring är ej fackmannamässigt utförd.

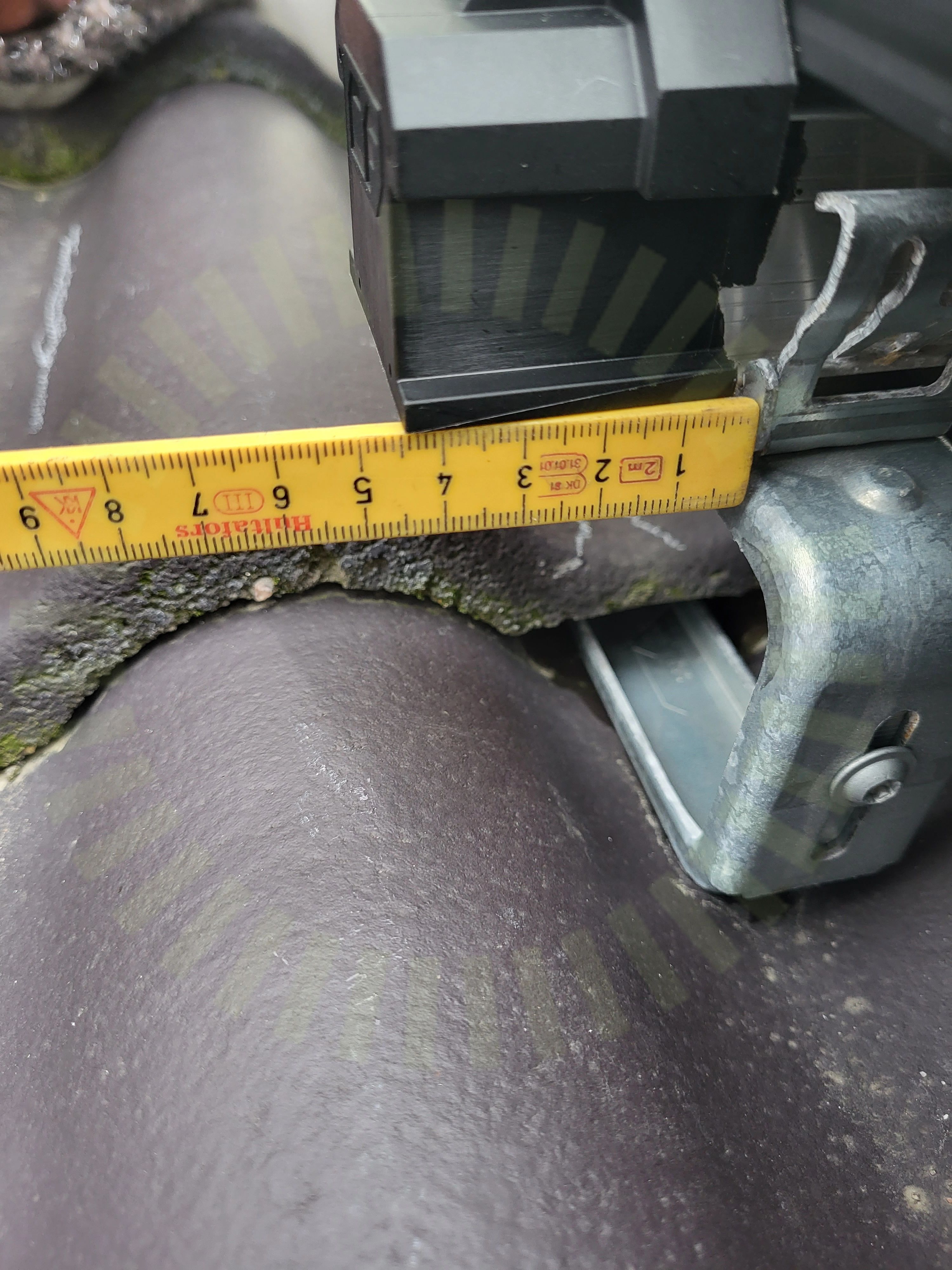

1.4 Skena överhäng
Inte godkänd
Måtten uppfylls ej på överhänget.
BRUKSANVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 10
1.5 Skydd
Inte godkänd
Kablarna är ej skyddade.
Godkända kontrollpunkter
21/26
Anpassade takpannor
Avstånd mellan takkrokar
Bärläkt
Främmande material
Klämräckvidd för ställbart fäste
Mittklämmor
Montering av takkrokar
Panelens ramhöjd
Panelstorlek
Shims
Skador
Skarp kant
Skarvning av skena
Snö- och Vindlastberäkning
Säkerhetsavstånd
Takkrok infästning
Takkrokens orientering
Taklutning
Väderbeständigt material
Ändfästen
Ändklämmor
Tak 1, Trina: Vertex DE09.05
Anmärkningar
2/12
2.1 Dragavlastade
Inte godkänd
Kablarna är ej dragavlastade.
SS 436 40 00 (522.8.3)

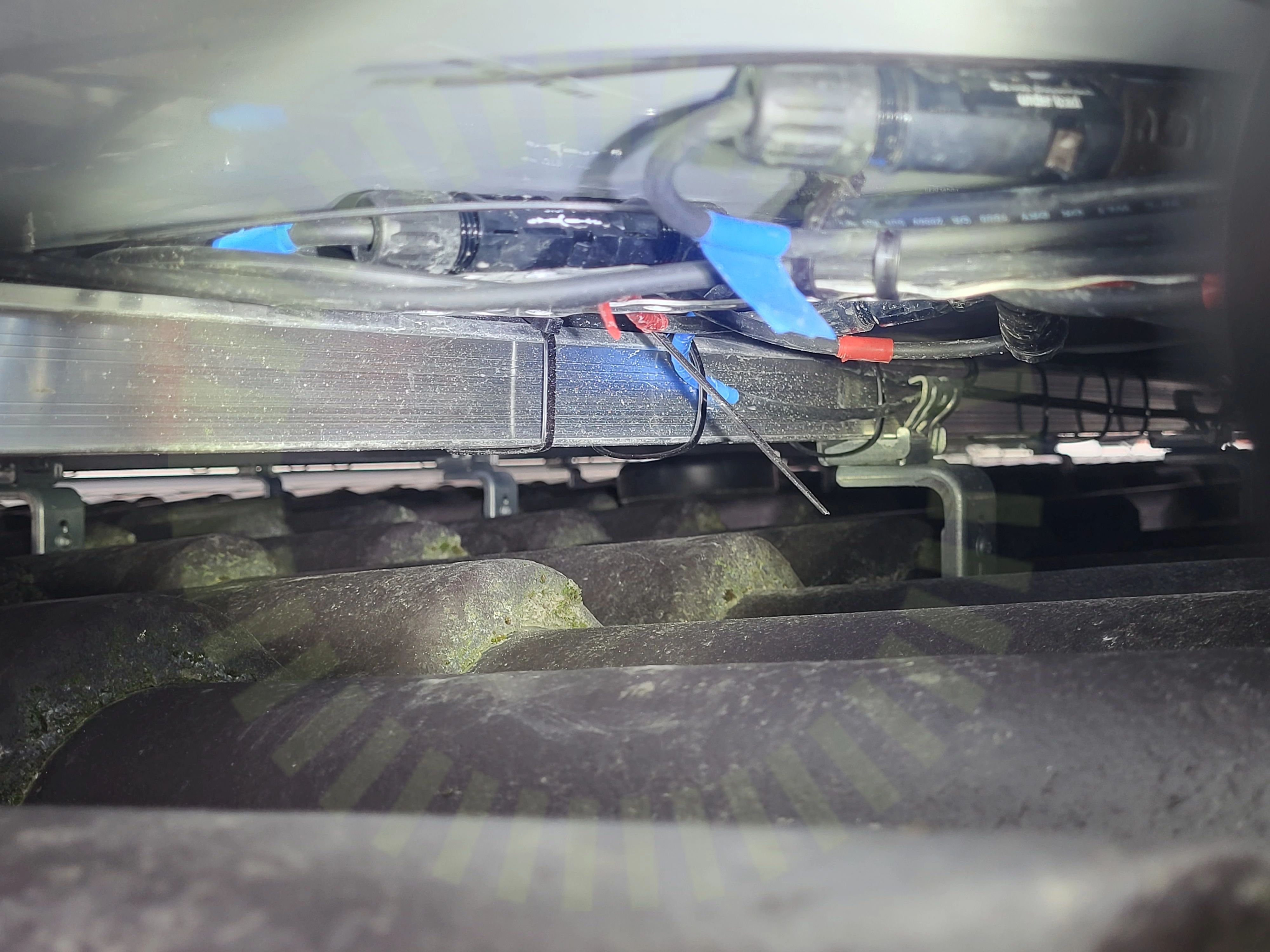

2.2 Föremål mot bakstycke
Inte godkänd
Kontakter trycker på baksidan av panelerna.
Tillverkarens montageanvisningar
Godkända kontrollpunkter
10/12
Böjradie kablage
Dräneringshål
Fästenas placering
Fästenas överlappning
Förbindelse av kontakter
Höjdskillnad
Mellanrum panelram
Skador
Skugga
Strängförläggning
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Tillförlitligt fäst
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
2/28
4.1 Infästning
Inte godkänd
Infästning I vägg är ej tillräcklig. Sitter bara med en skruv .
Tillverkarens anvisningar
4.2 Mätprotokoll DC
Inte godkänd
Mätprotokoll saknas.
ELSÄK-FS 2022:1 (3 kap. 6 §)
Godkända kontrollpunkter
26/28
Internet
Utrymme
AC Böjradie
AC Förläggning
AC Genomföringar
AC kabel skarp kant
AC Skador på kabel
Anslutning
Avstånd
DC Förläggning
DC Genomföringar
DC Kablage egenskaper
DC Skador på kabel
DC Yttre påverkan
Dimensionering
Direkt solljus
Fukt
Huvudsäkring
Kabel
Ledare fastspända
Märkning
Strängschema
Säkring
Ventilation
Vinkel
Värmeutveckling
